đ Beschreibung der Röhre: 6080 Inventarnummer: 04428
| Name | â 6080 |
| Vergleichsname | â 6080WA 6AS7 6AS7W |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 2,5 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | AJ1 R5B1 |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | G.Abl. 20865 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6080
| System 1 | System 2 | |
| Kathode | 6 | 3 |
| Gitter 1 | 4 | 1 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | ||
| Funktion | â Serien Regelroehre, Laengsreglung |
â Serien Regelroehre, Laengsreglung |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6080
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 6080
Datenblatt 6080 AEG [www.tubedata.info].pdf (187 kB)
Datenblatt 6080 Mazda [www.tubedata.info].pdf (451 kB)
Datenblatt 6080 Philips Version 1.pdf (158 kB)
Datenblatt 6080 Philips Version 2 [www.tubedata.info].pdf (174 kB)
Datenblatt 6080 RCA Version 1.pdf (168 kB)
Datenblatt 6080 RCA Version 2 [www.tubedata.info].pdf (205 kB)
Datenblatt 6080 Telefunken.pdf (66 kB)
Datenblatt 6080S CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (3855 kB)
Datenblatt 6080WA Mazda Belvu [www.tubedata.info].pdf (468 kB)
Datenblatt 6080WA Raytheon [www.tubedata.info].pdf (632 kB)
Datenblatt 6080WA Tung-Sol Version 1.pdf (287 kB)
Datenblatt 6080WA Tung-Sol Version 2 [www.tubedata.info].pdf (311 kB)
Datenblatt 6080WB Mazda Belvu [www.tubedata.info].pdf (469 kB)
Datenblatt 6080WB Raytheon [www.tubedata.info].pdf (661 kB)
Datenblatt 6080WC Military Specification.pdf (177 kB)
Pruefkarte 6AS7 6080 CV2984 - Funke W19 Roehrenpruefer.pdf (325 kB)
Pruefkarte 6AS7G 6080 CV2523 A1834 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6080

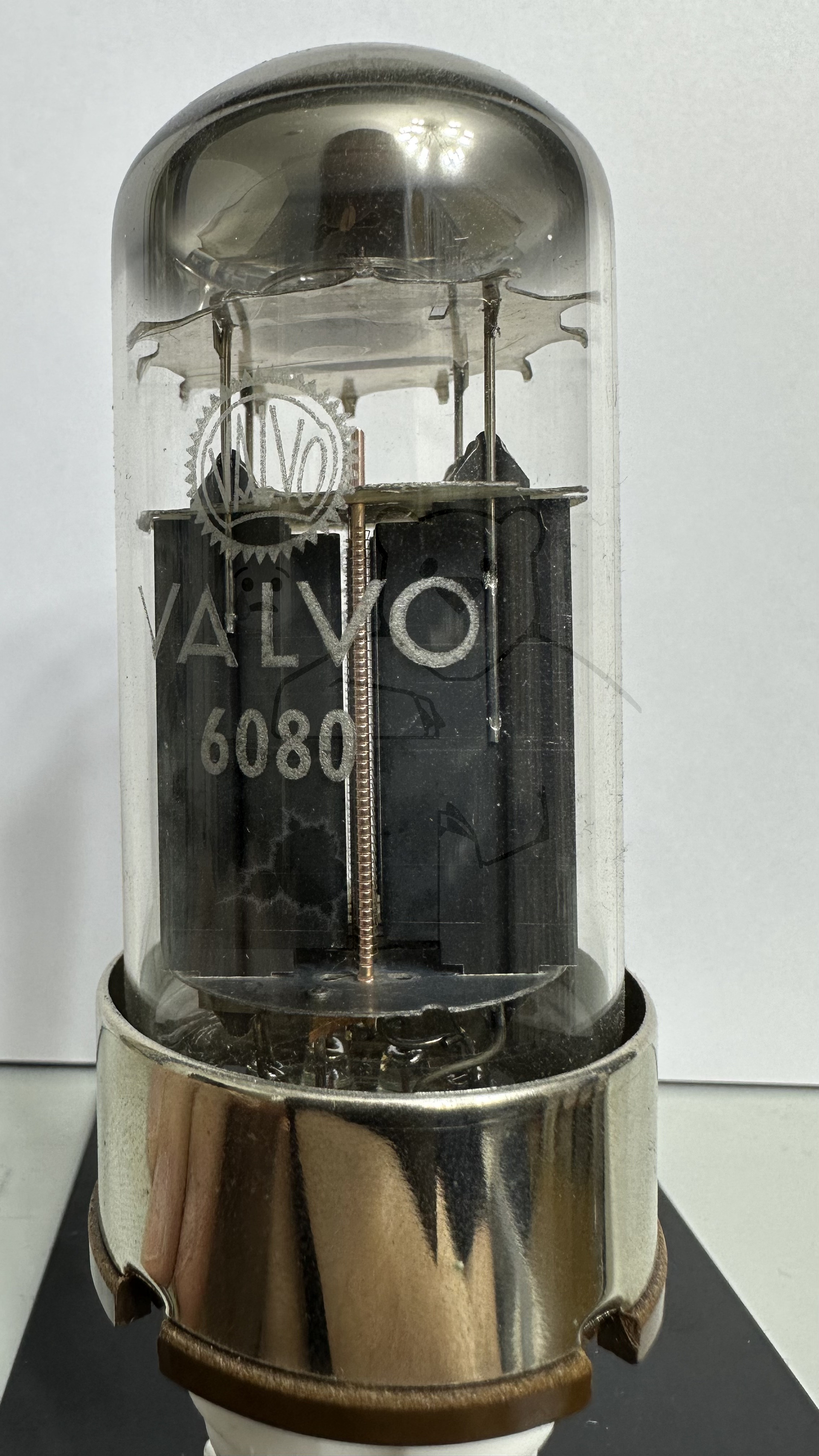

Röhre 6080 #4428 Bild 1

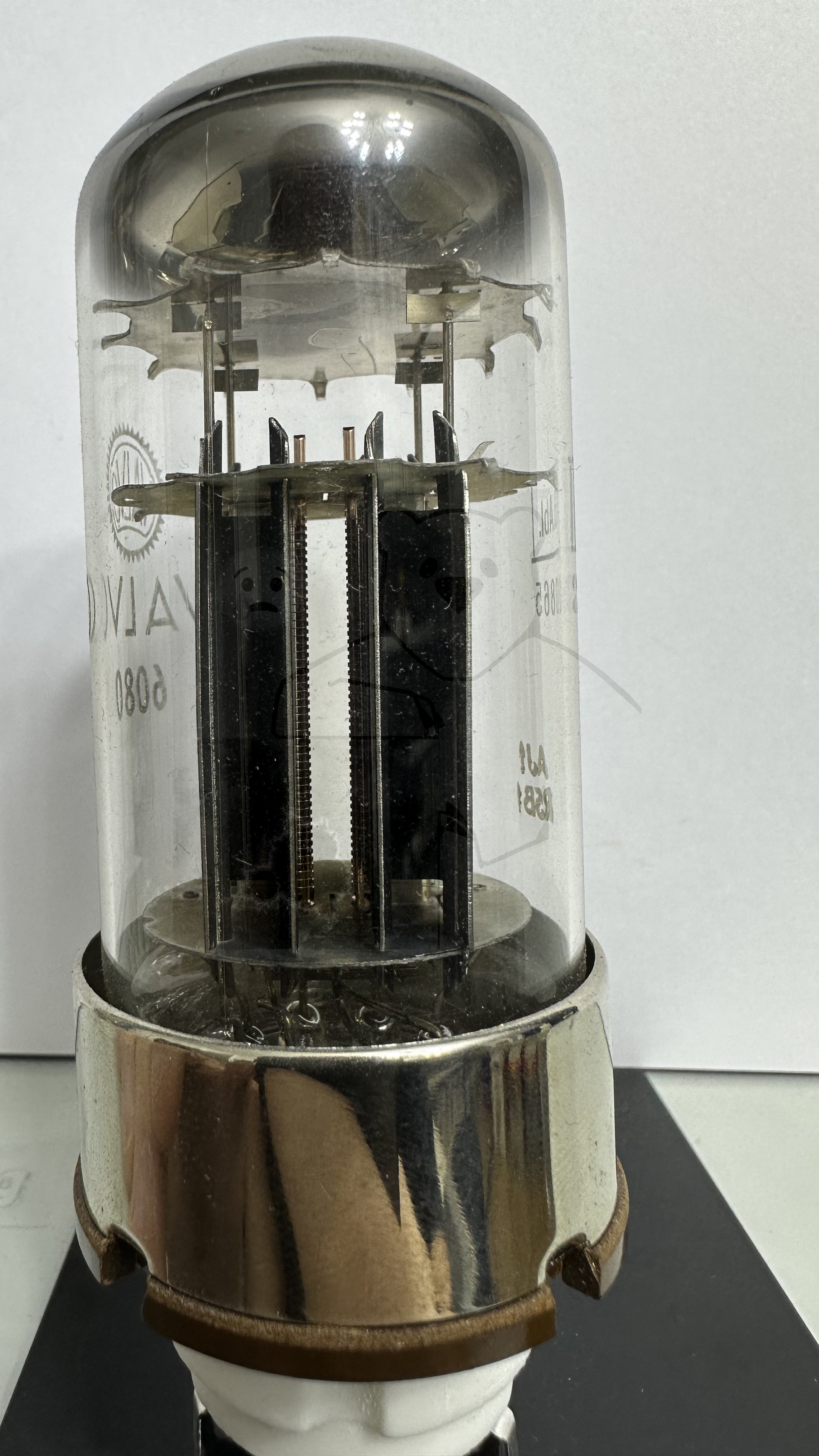

Röhre 6080 #4428 Bild 2

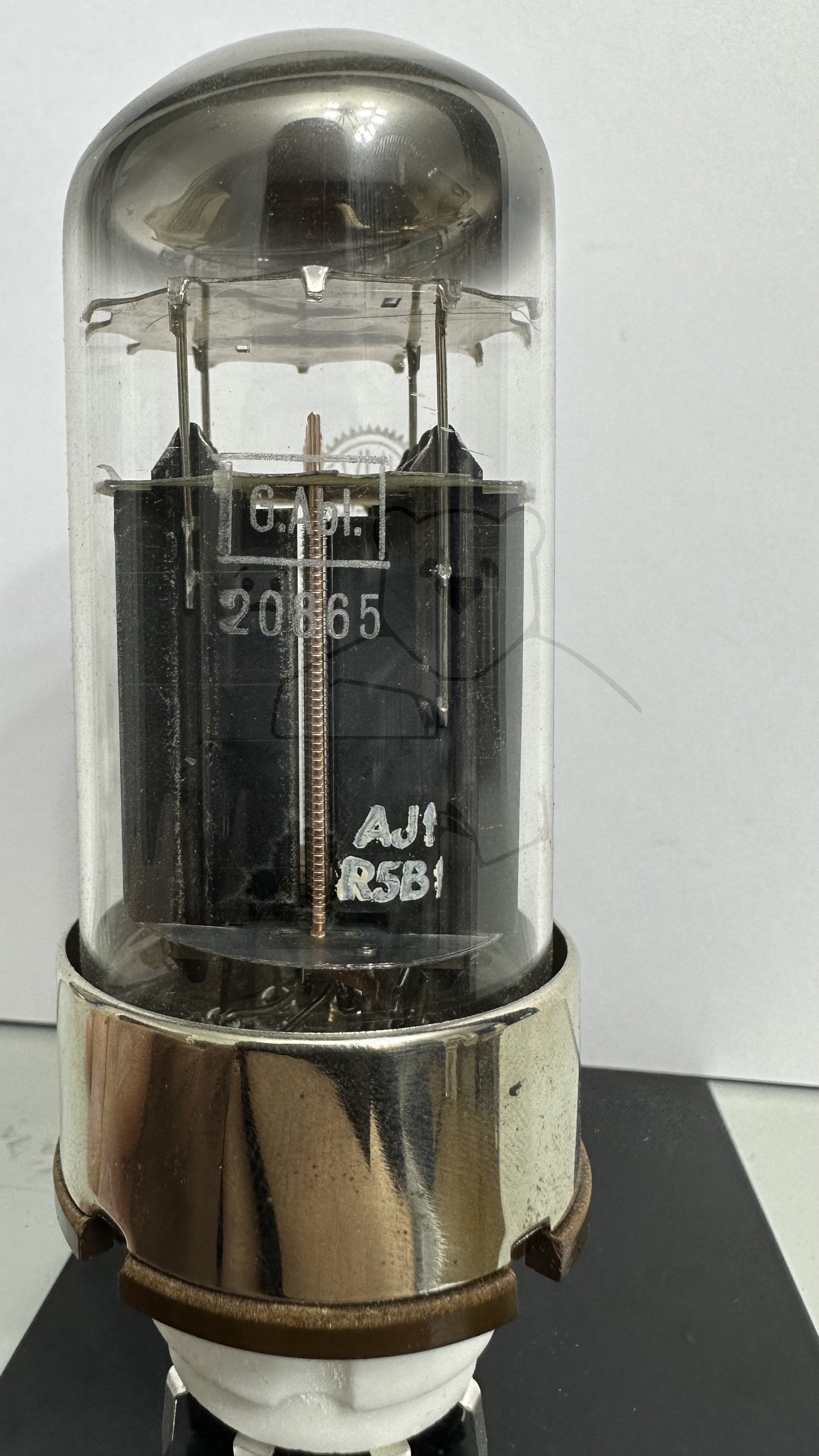

Röhre 6080 #4428 Bild 3
