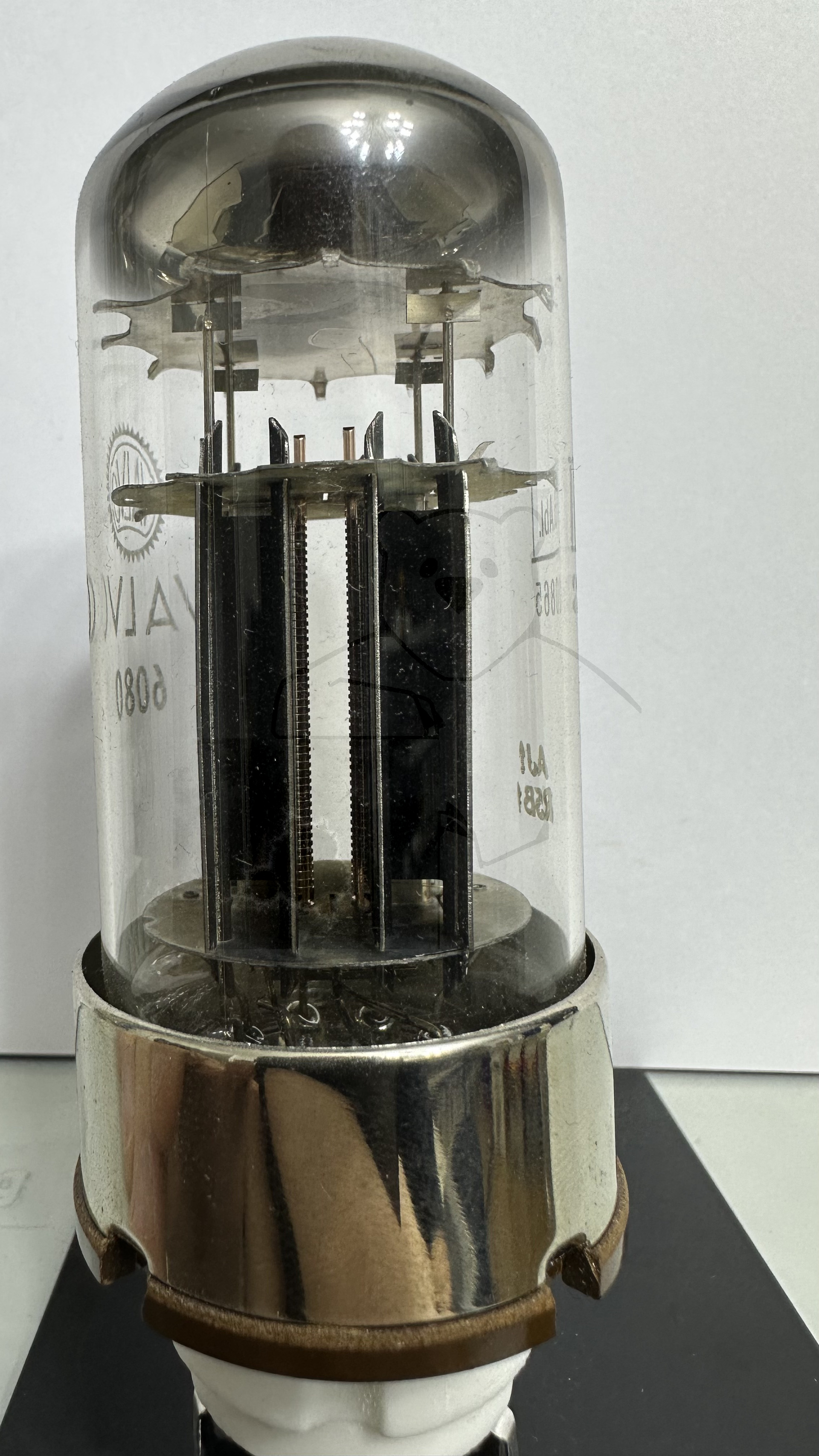

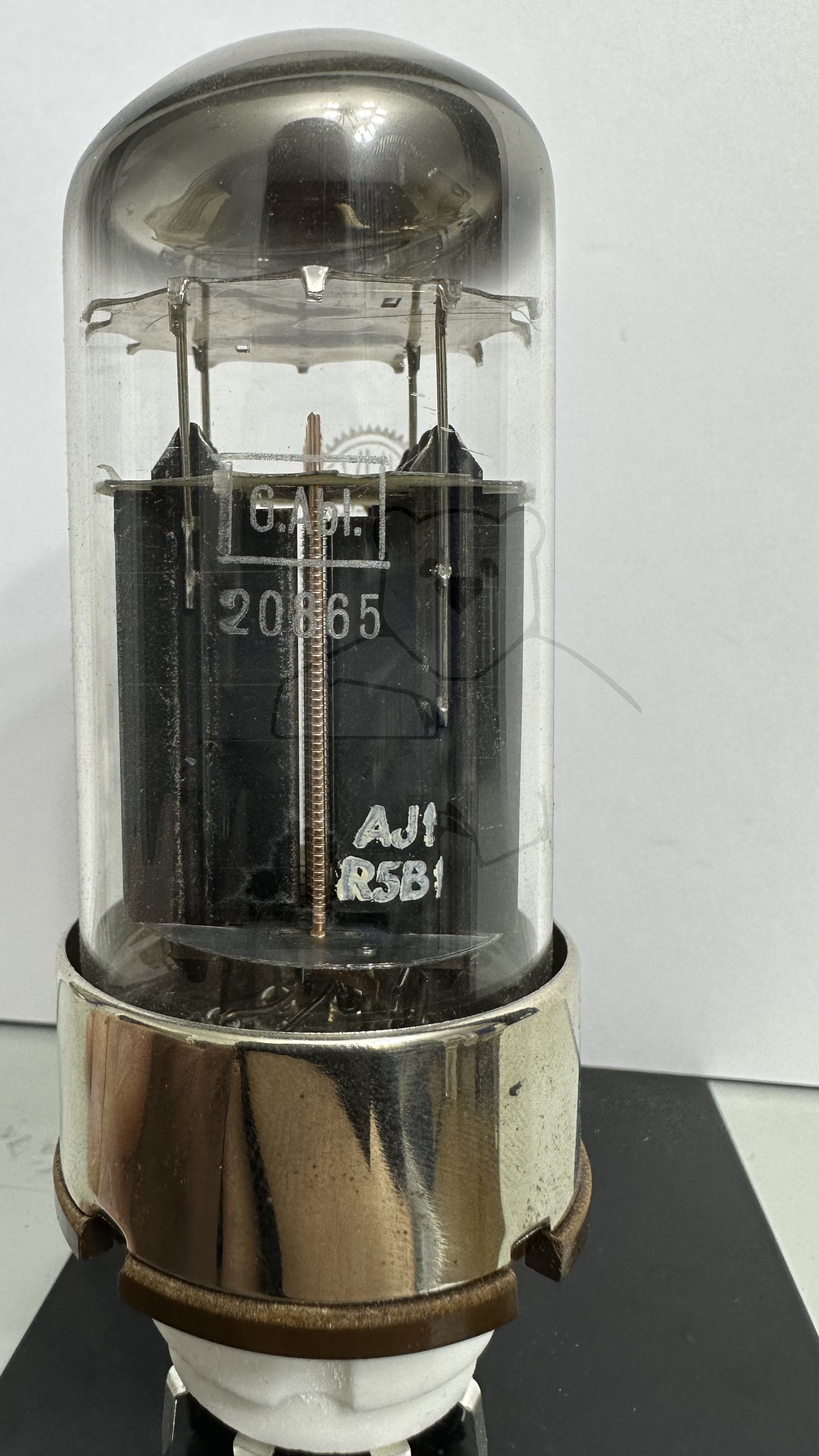

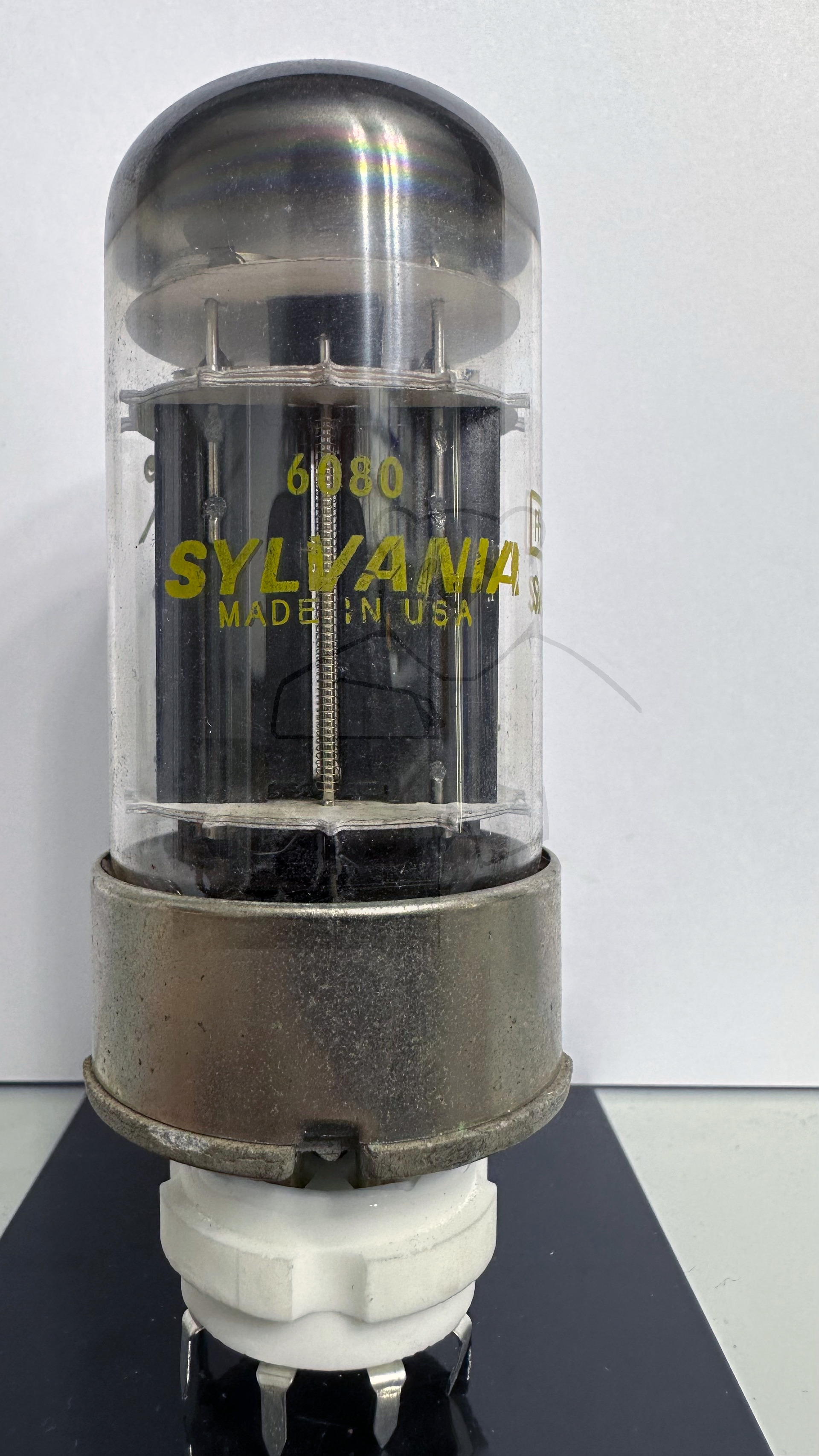

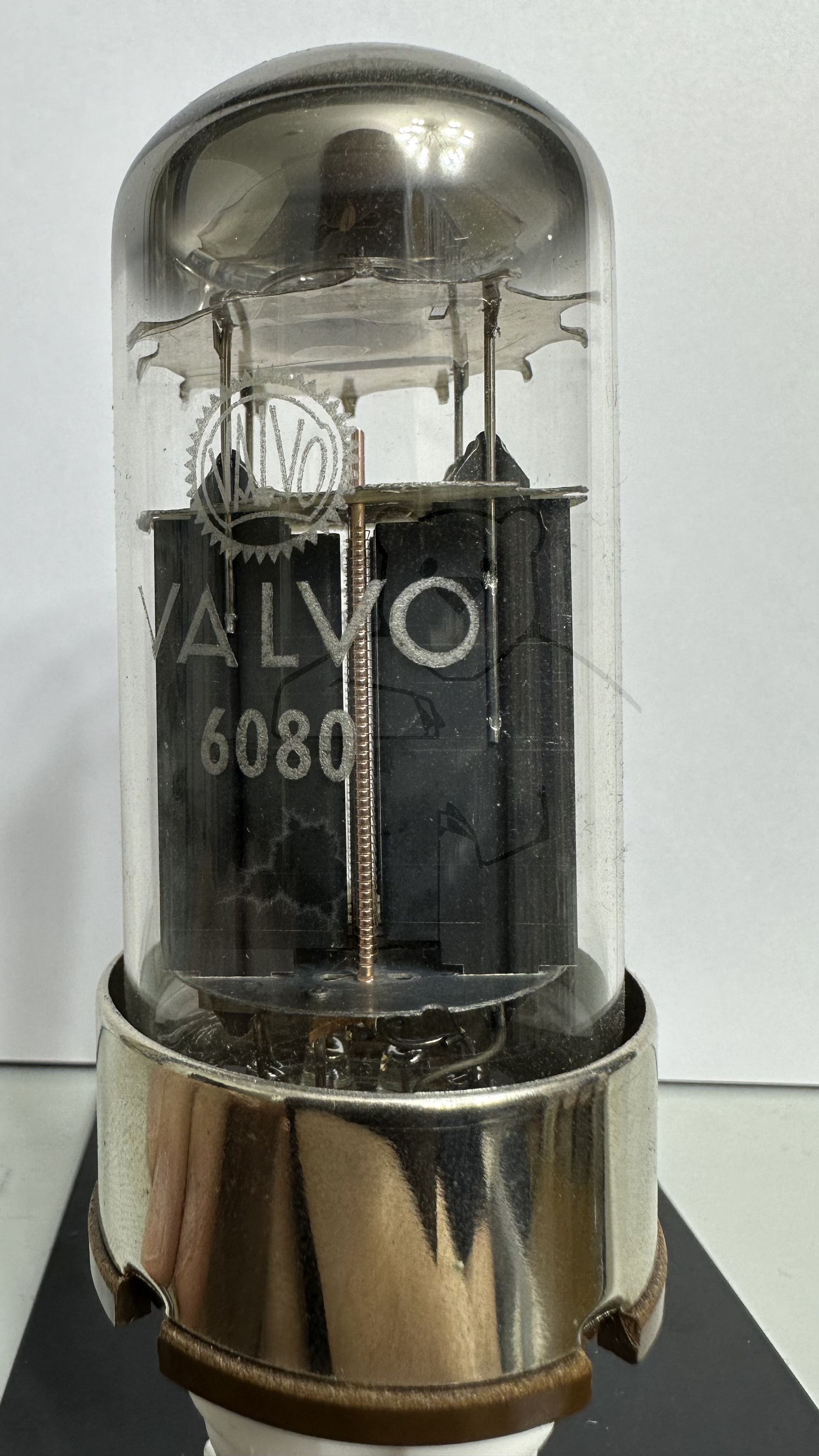

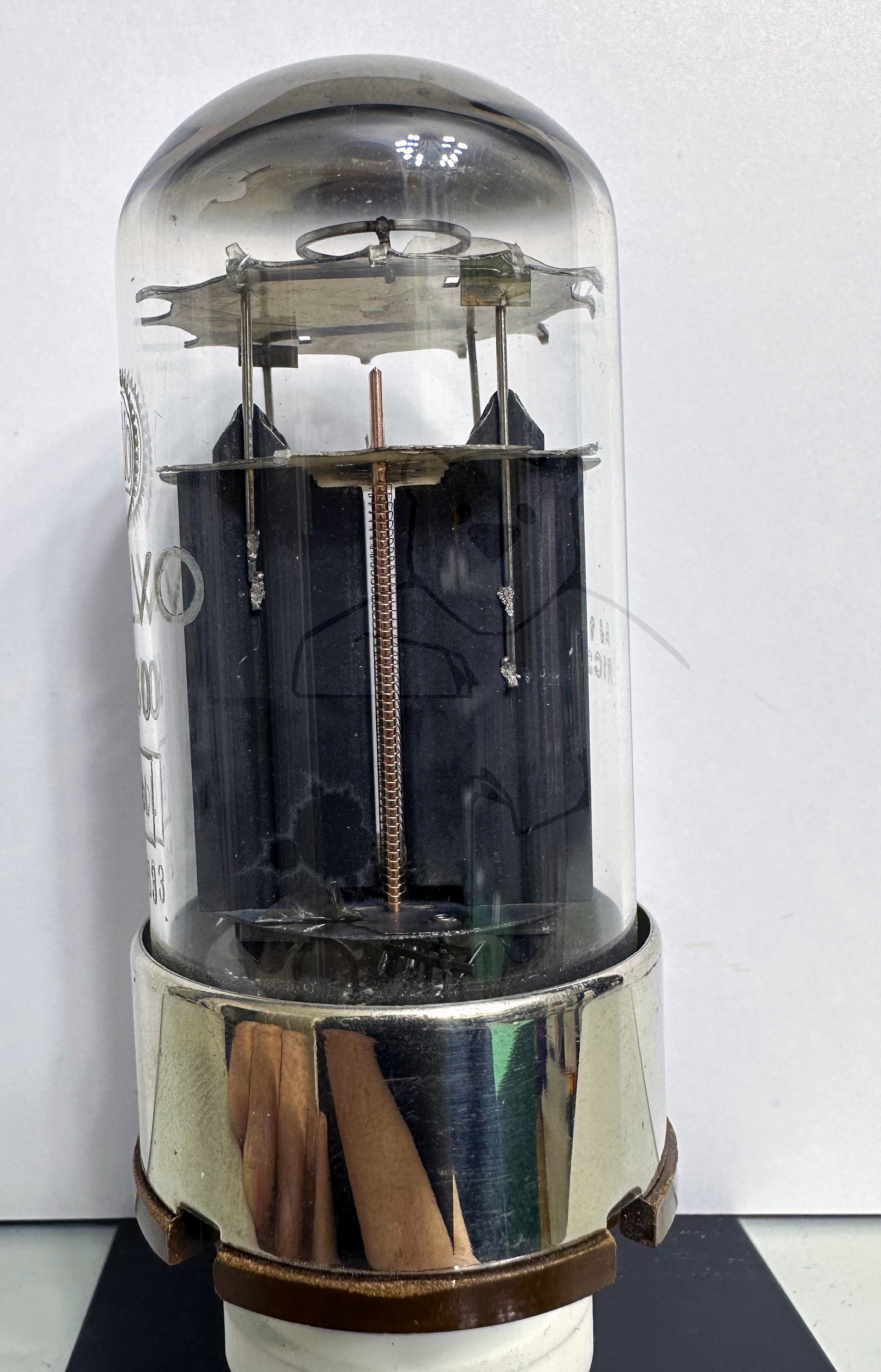

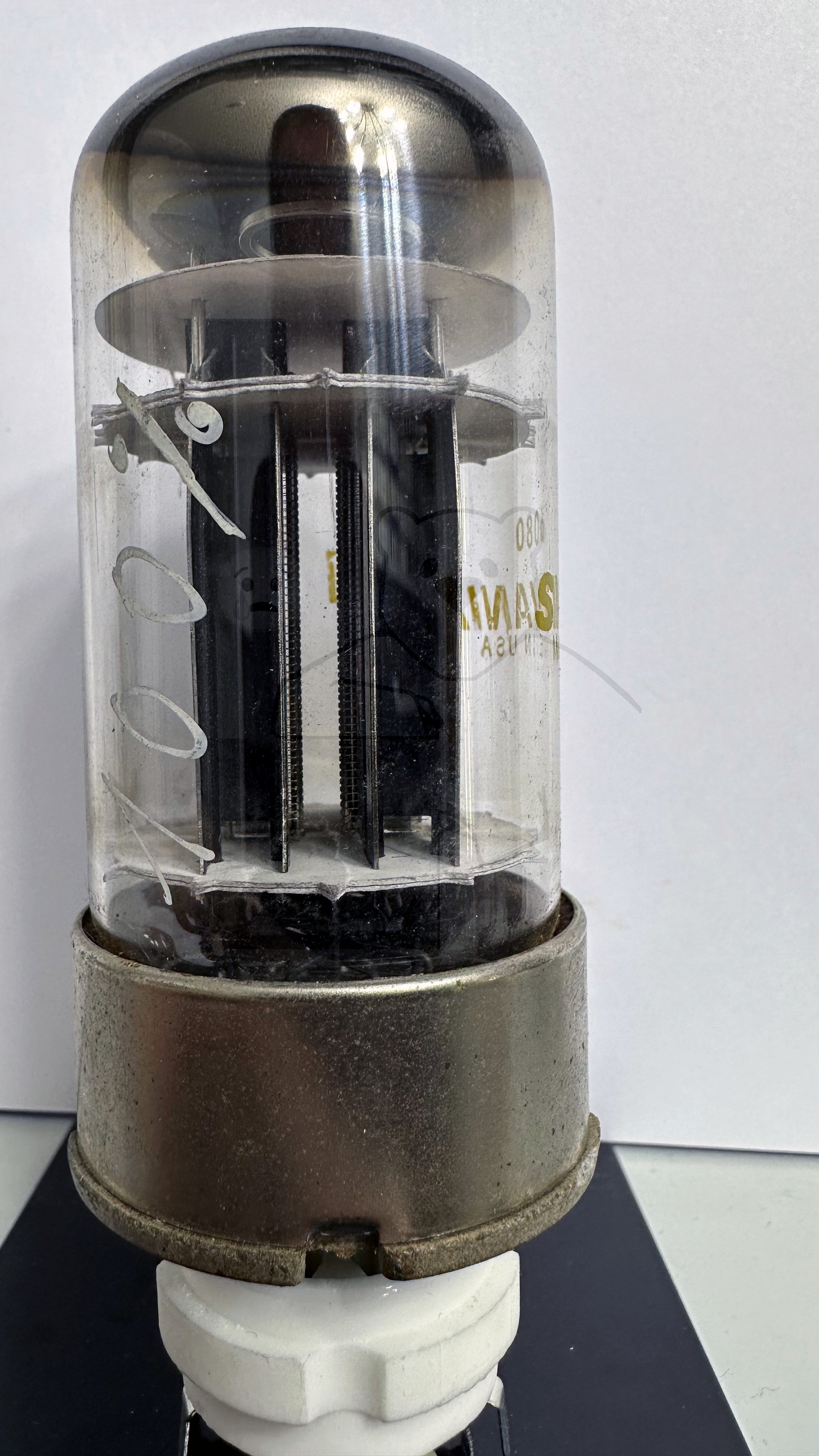

Daten und Bilder der Röhre: 6080

🔎 Beschreibung der Röhre: 6080

Name	6080
Vergleichsname	→ 6080WA 6AS7 6AS7W
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 17:52:52

🔎 Beschreibung der Systeme für die Röhre: 6080

	System 1	System 2
Kathode	6	3
Gitter 1	4	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	2
Anode 2
Leuchtschirm
Heizung	7, 8	7, 8
Abschirmung
Funktion	→ Serien Regelroehre, Laengsreglung	→ Serien Regelroehre, Laengsreglung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

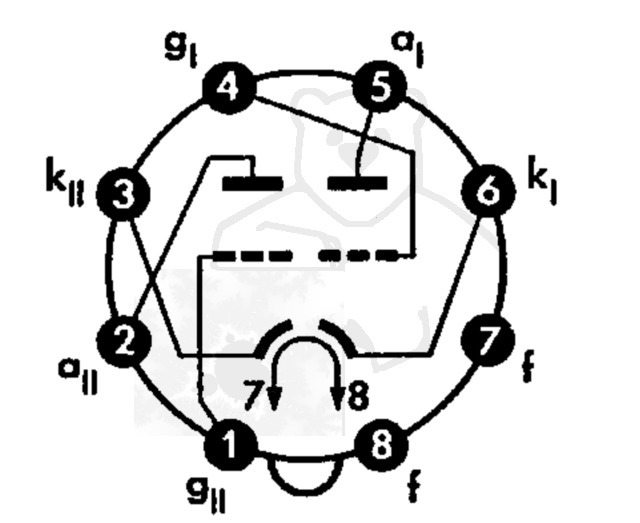

🔎 Sockelschaltung der 6080

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6080
Datenblatt 6080 AEG [www.tubedata.info].pdf (187 kB)
Datenblatt 6080 Mazda [www.tubedata.info].pdf (451 kB)
Datenblatt 6080 Philips Version 1.pdf (158 kB)
Datenblatt 6080 Philips Version 2 [www.tubedata.info].pdf (174 kB)
Datenblatt 6080 RCA Version 1.pdf (168 kB)
Datenblatt 6080 RCA Version 2 [www.tubedata.info].pdf (205 kB)
Datenblatt 6080 Telefunken.pdf (66 kB)
Datenblatt 6080S CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (3855 kB)
Datenblatt 6080WA Mazda Belvu [www.tubedata.info].pdf (468 kB)
Datenblatt 6080WA Raytheon [www.tubedata.info].pdf (632 kB)
Datenblatt 6080WA Tung-Sol Version 1.pdf (287 kB)
Datenblatt 6080WA Tung-Sol Version 2 [www.tubedata.info].pdf (311 kB)
Datenblatt 6080WB Mazda Belvu [www.tubedata.info].pdf (469 kB)
Datenblatt 6080WB Raytheon [www.tubedata.info].pdf (661 kB)
Datenblatt 6080WC Military Specification.pdf (177 kB)
Pruefkarte 6AS7 6080 CV2984 - Funke W19 Roehrenpruefer.pdf (325 kB)
Pruefkarte 6AS7G 6080 CV2523 A1834 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
