đ Beschreibung der Röhre: ECF86 Inventarnummer: 04312
| Name | â ECF86 |
| Vergleichsname | â 6HG8 |
| Hersteller | â Adzam |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,39 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | kR3 B1F |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S12 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECF86
| System 1 | System 2 | |
| Kathode | 1, 3 | 1, 3 |
| Gitter 1 | 6 | 2 |
| Gitter 2 | 9 | |
| Gitter 3 | 1, 3 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 1, 3 | 1, 3 |
| Funktion | â Hochfrequenzverstaerker, Triode |
â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECF86
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECF86
Datenblatt ECF86 Mazda Belvu [www.tubedata.info].pdf (745 kB)
Datenblatt ECF86 Philips [www.tubedata.info].pdf (17 kB)
Pruefkarte ECF86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (279 kB)
Pruefkarte ECF86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (272 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECF86

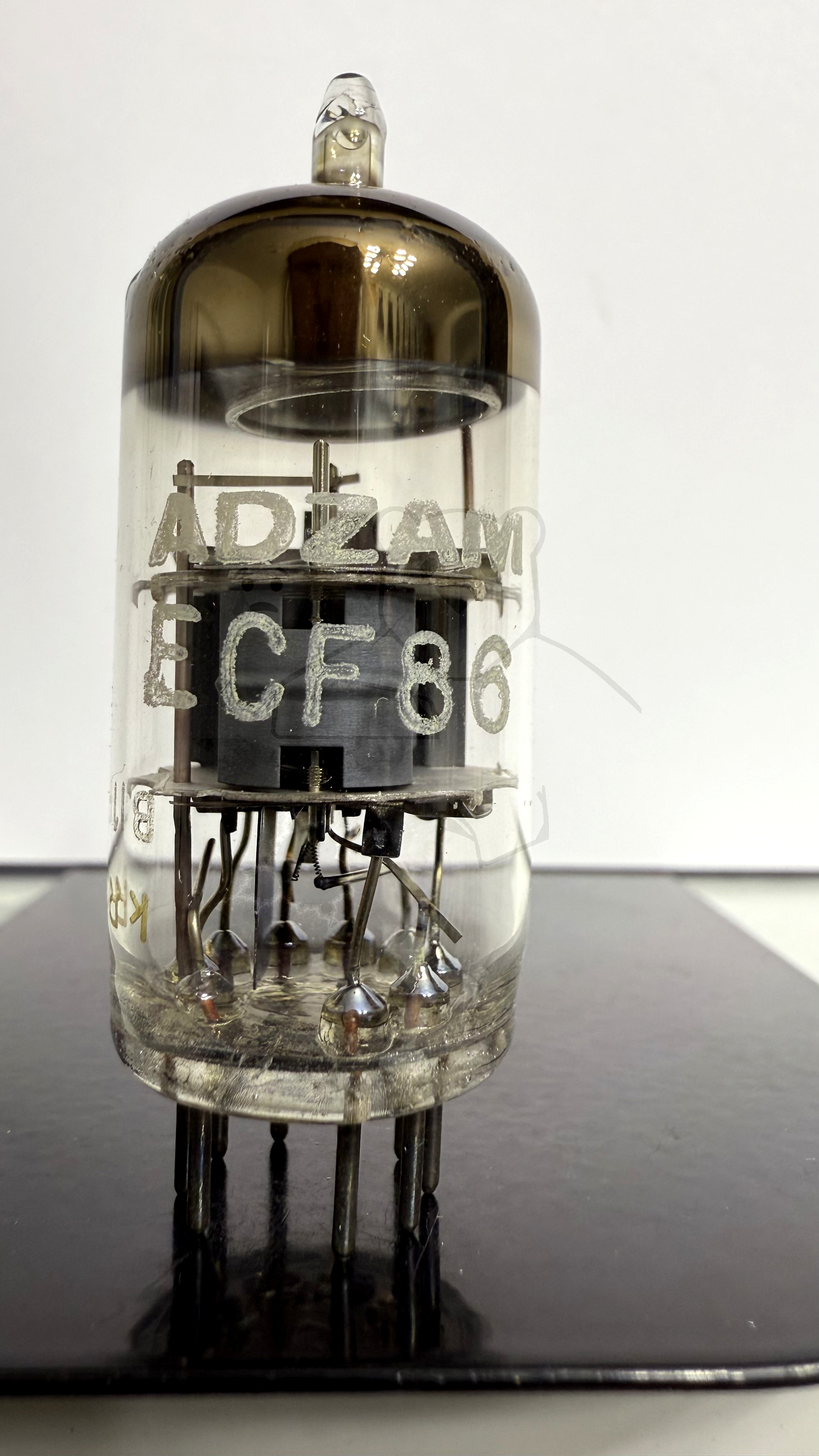

Röhre ECF86 #4312 Bild 1
