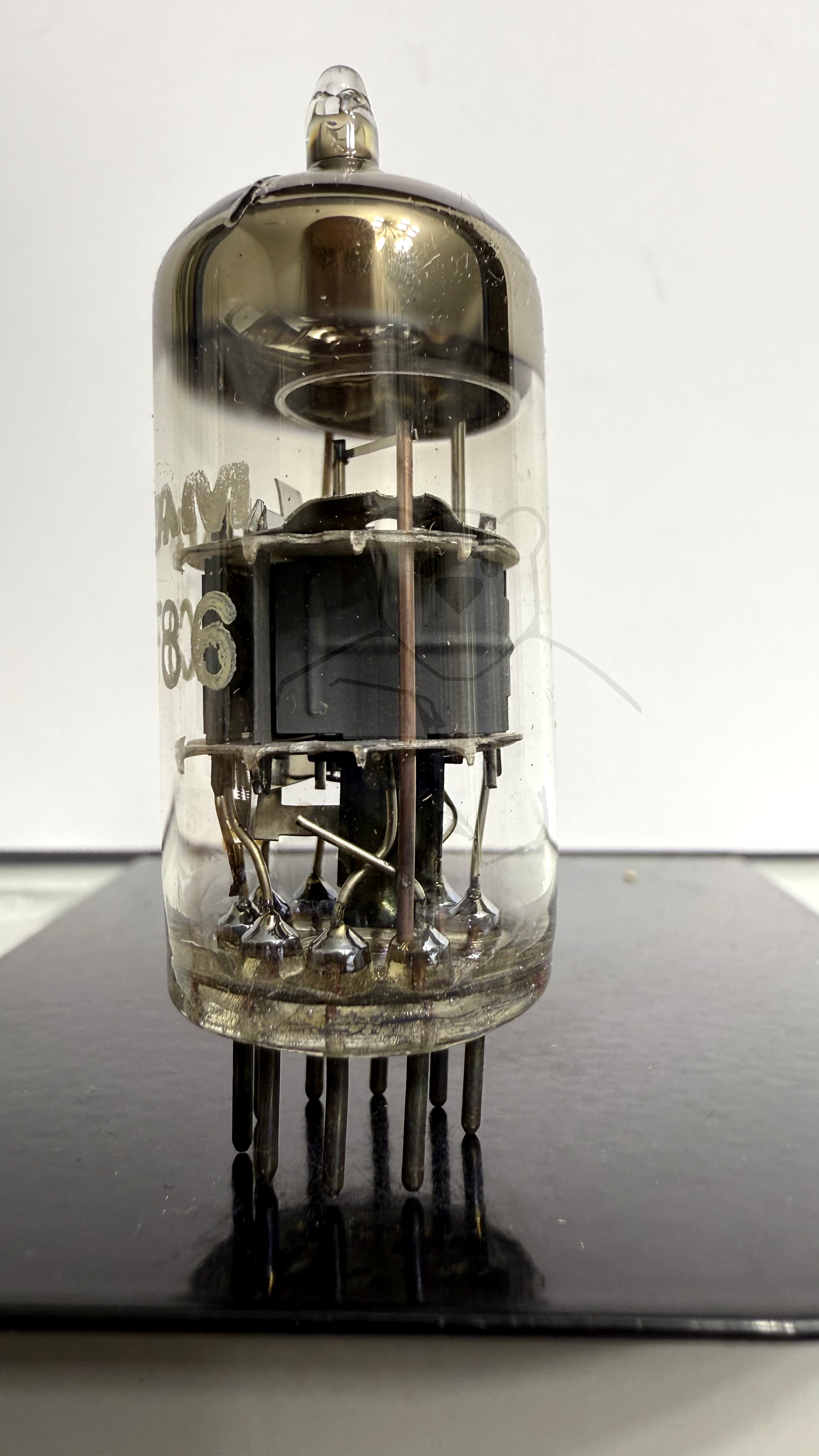

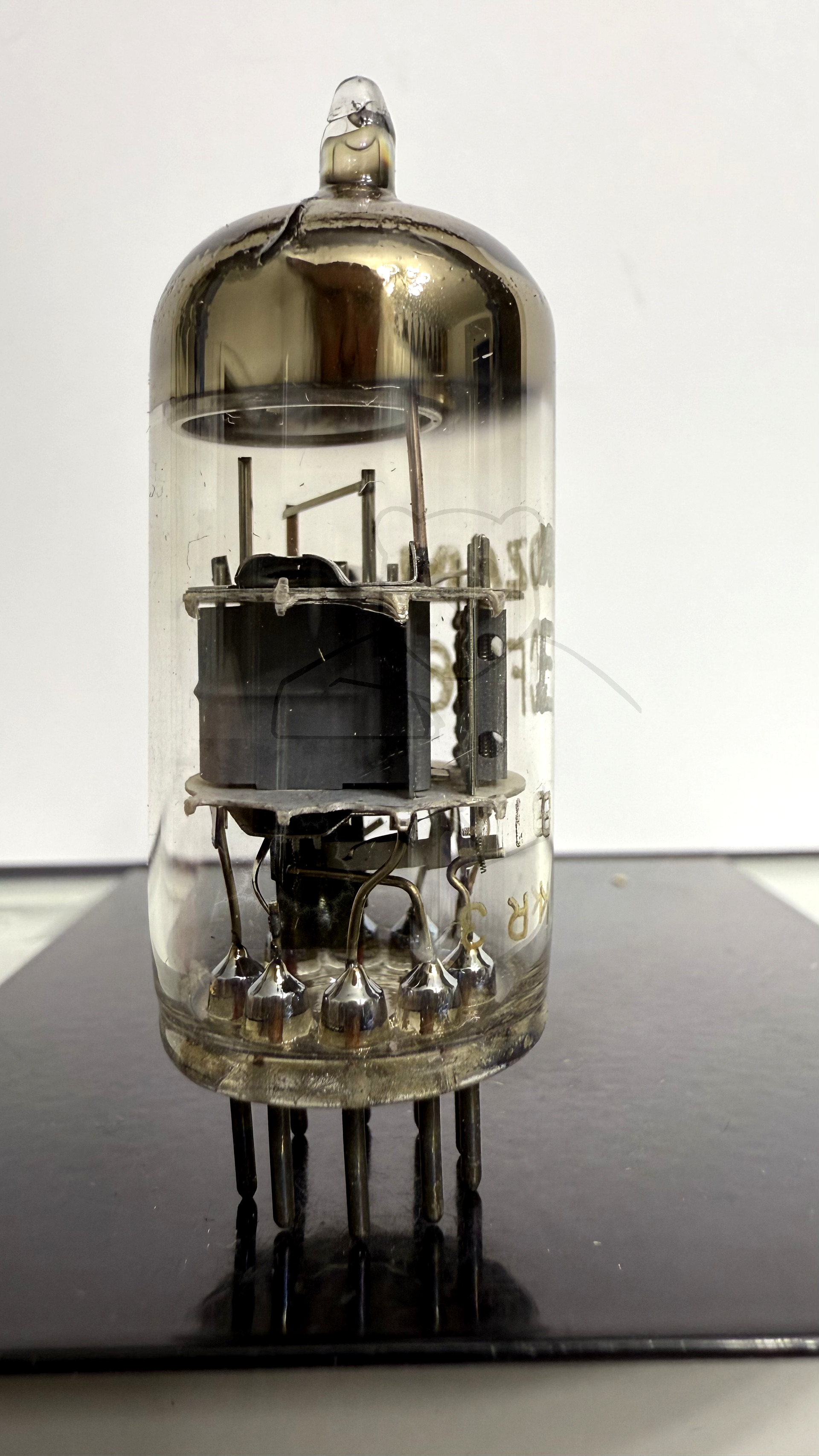

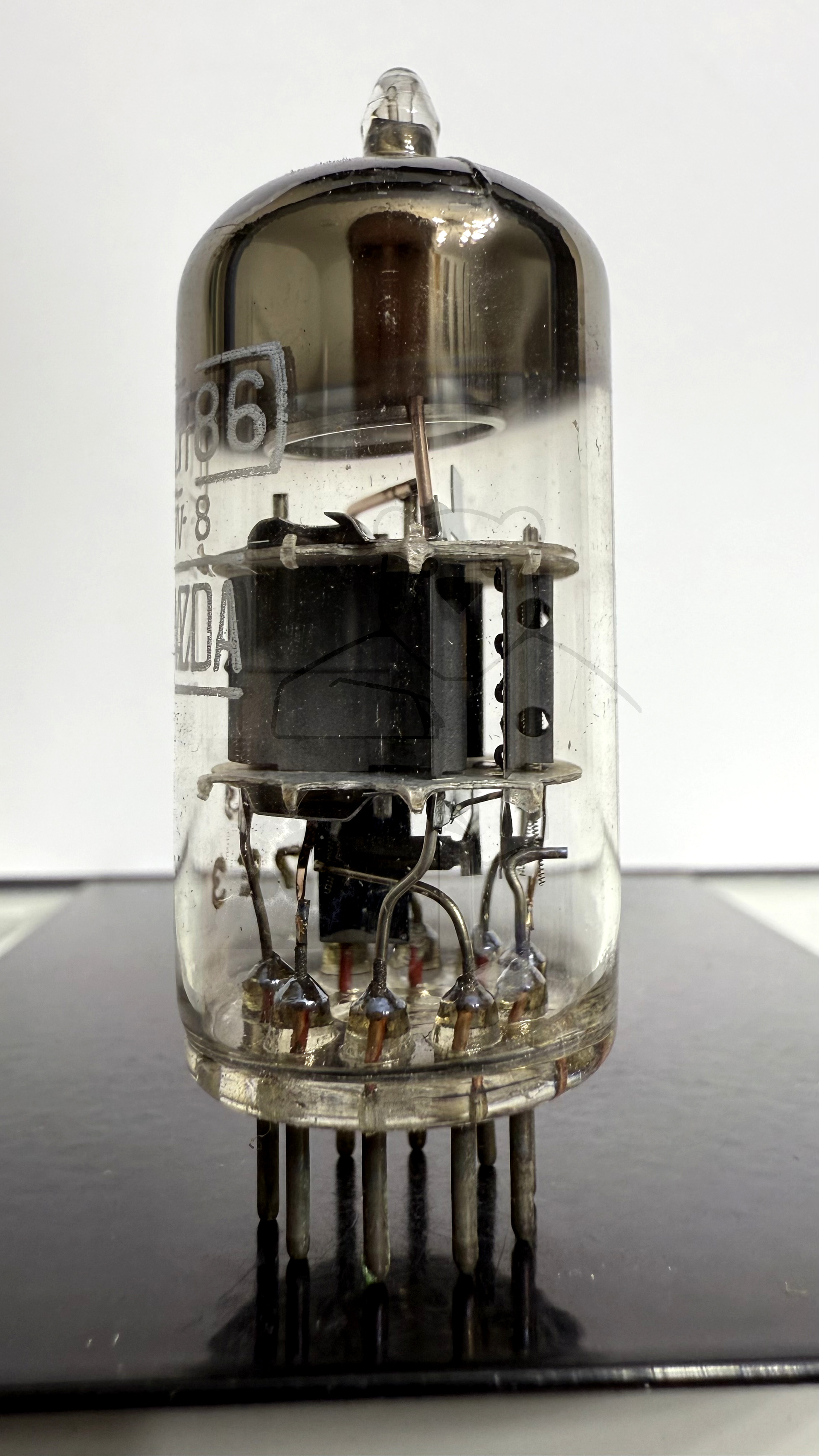

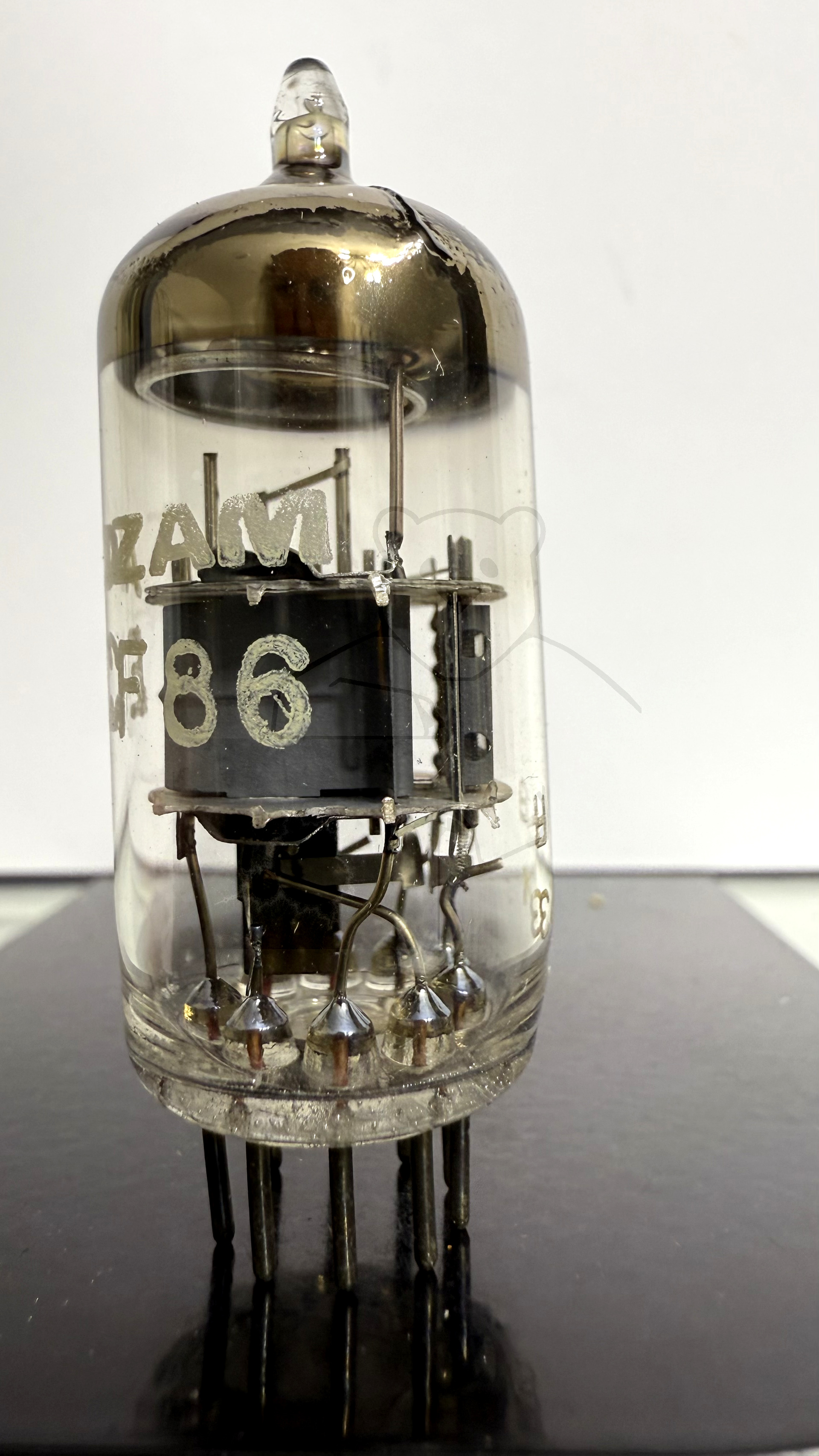

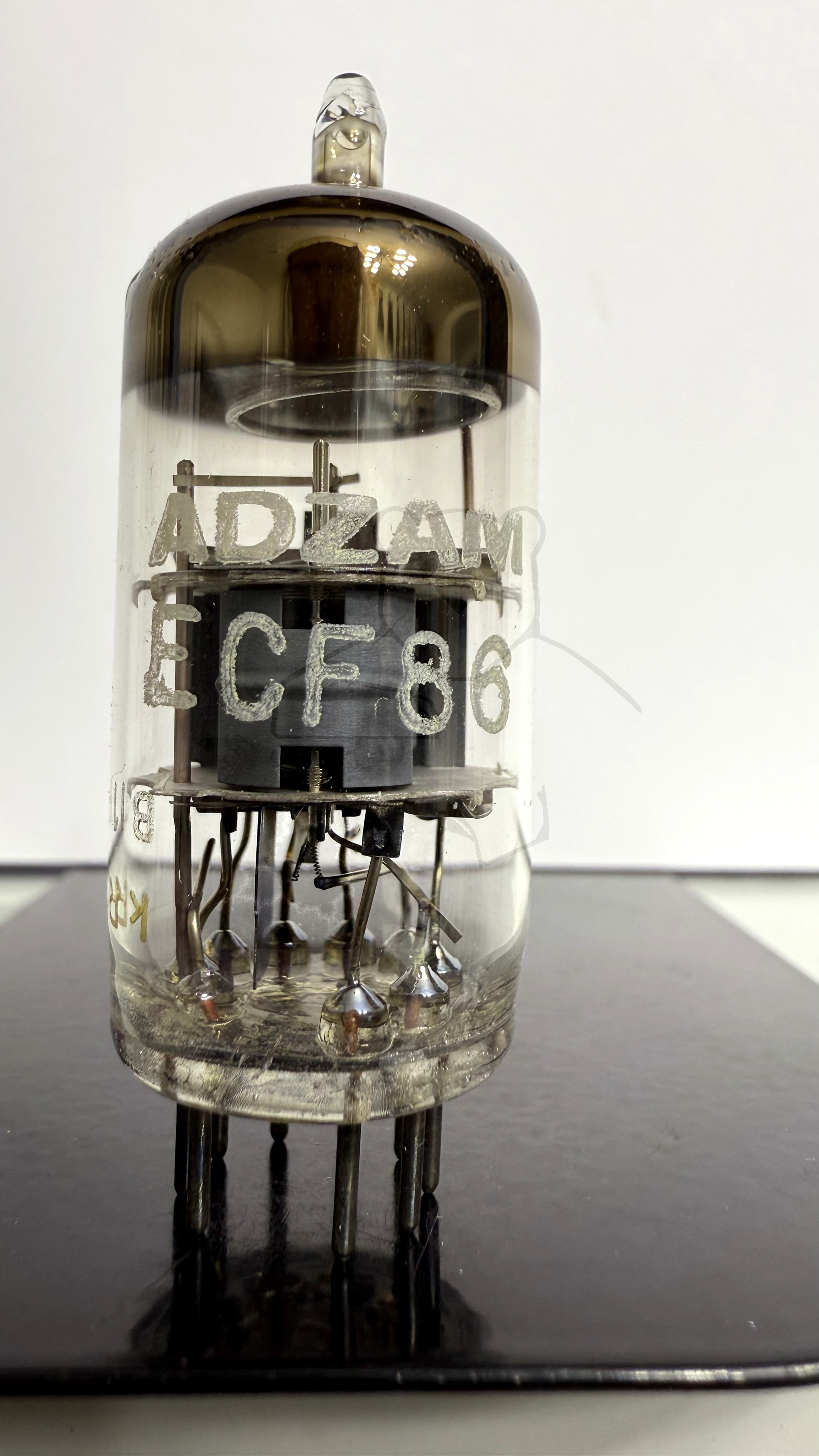

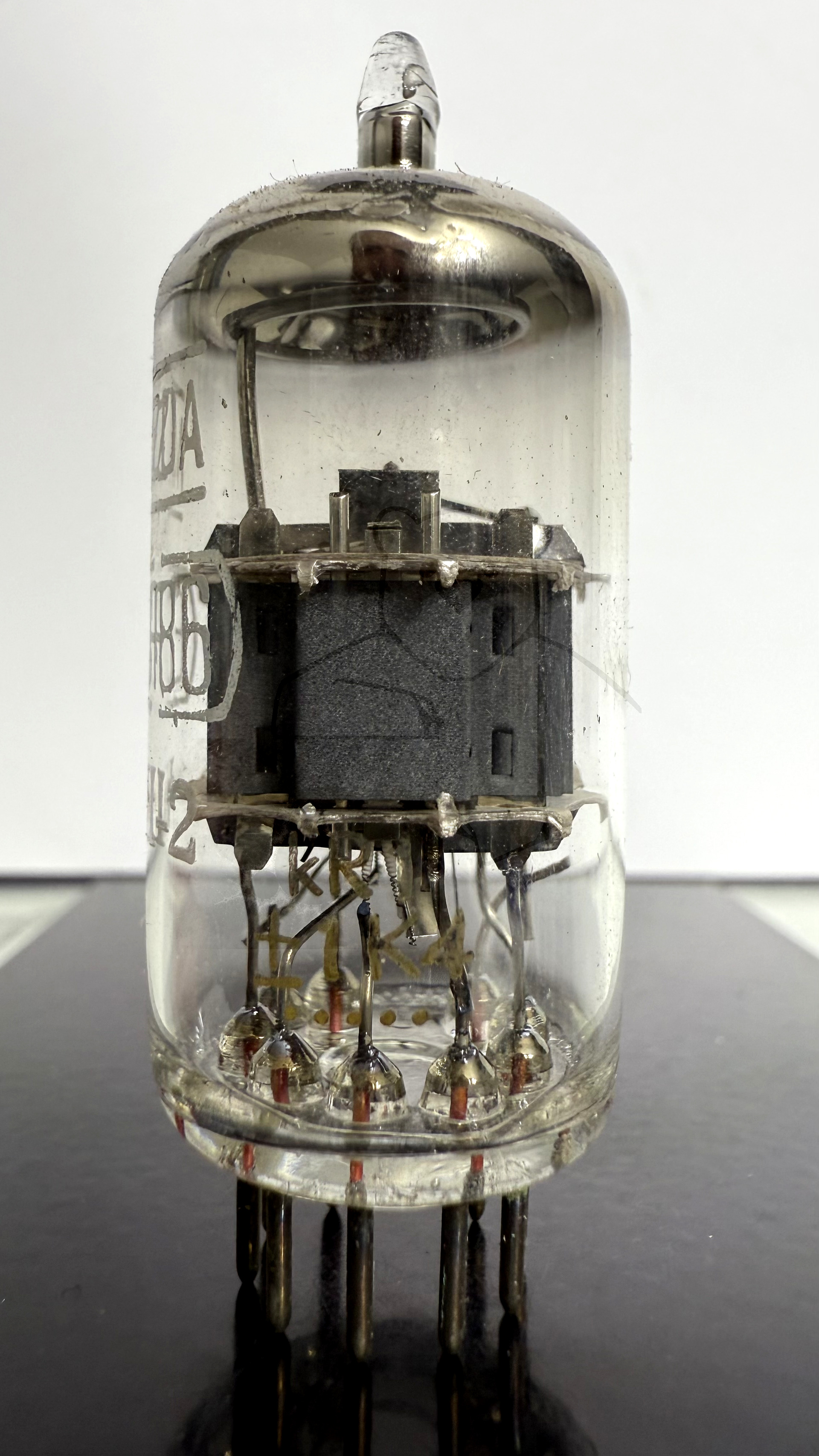

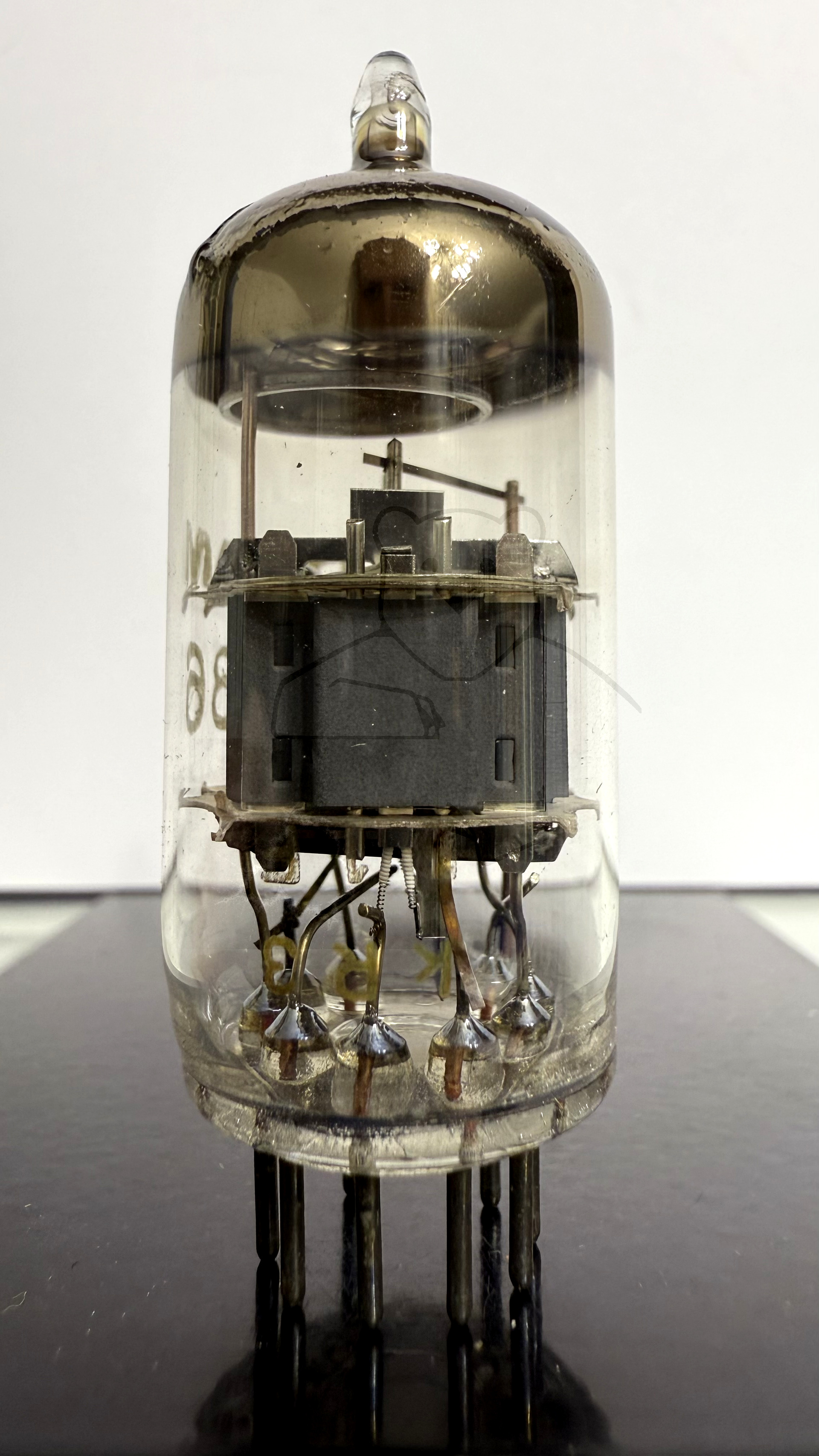

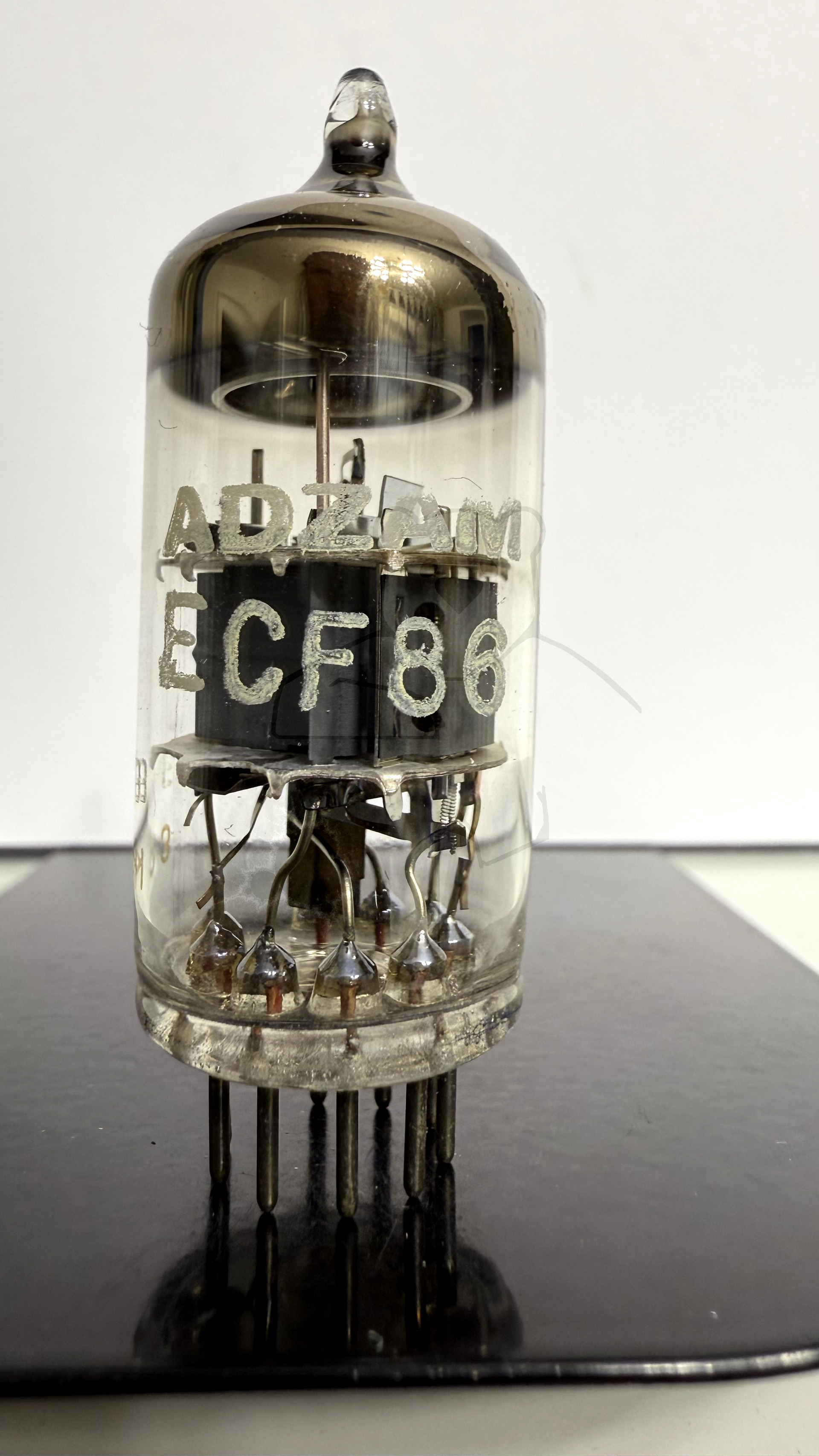

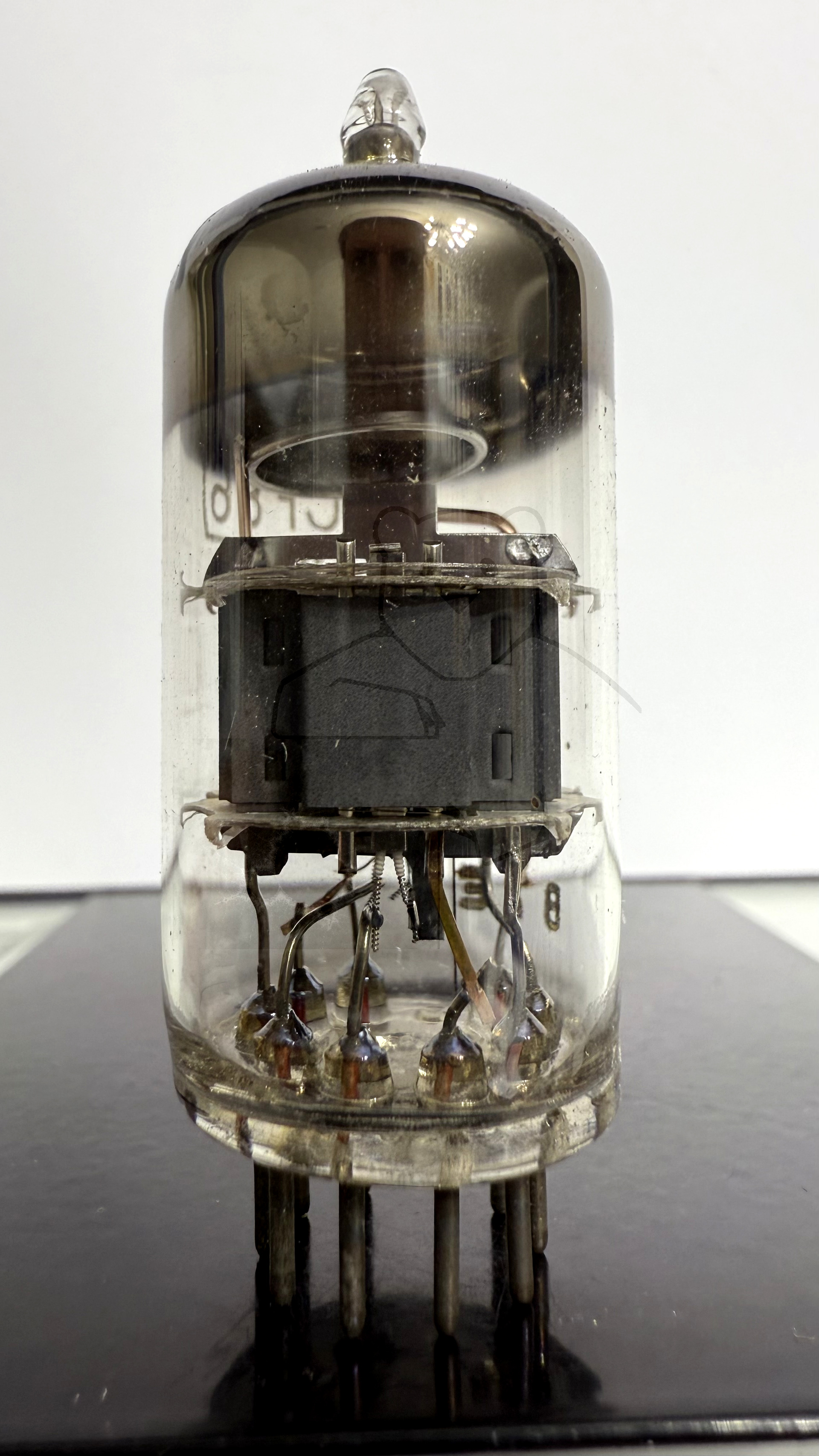

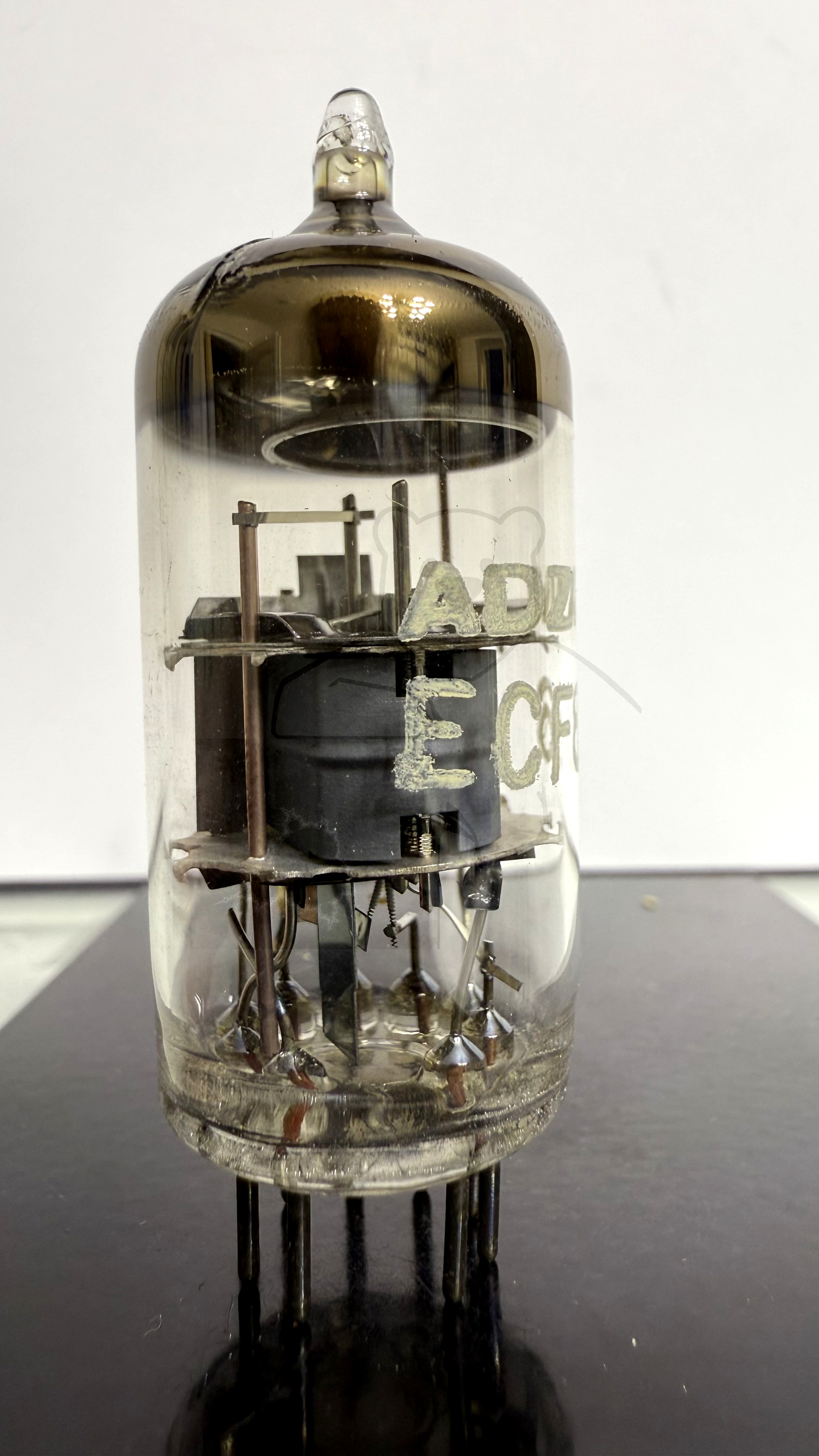

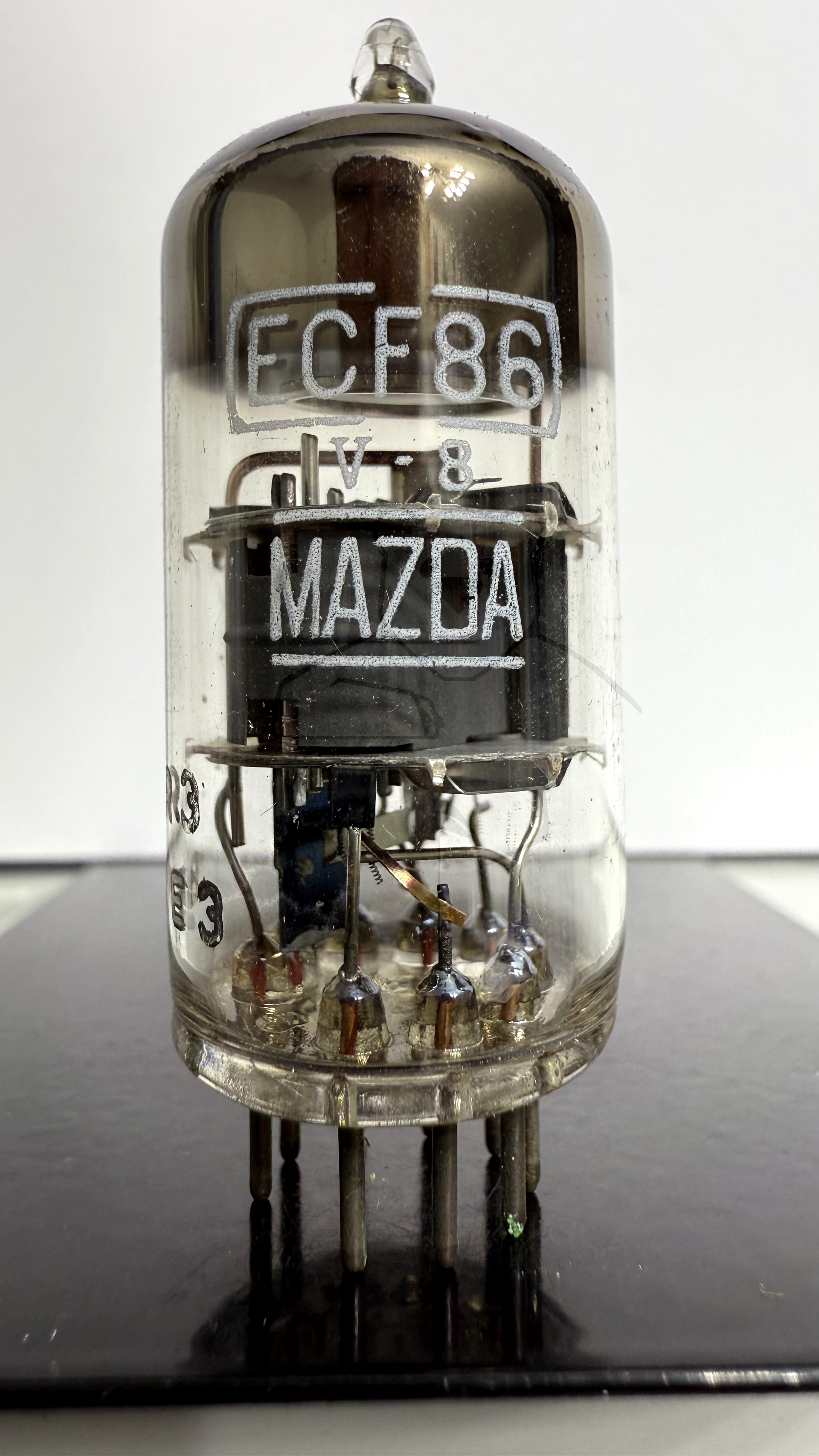

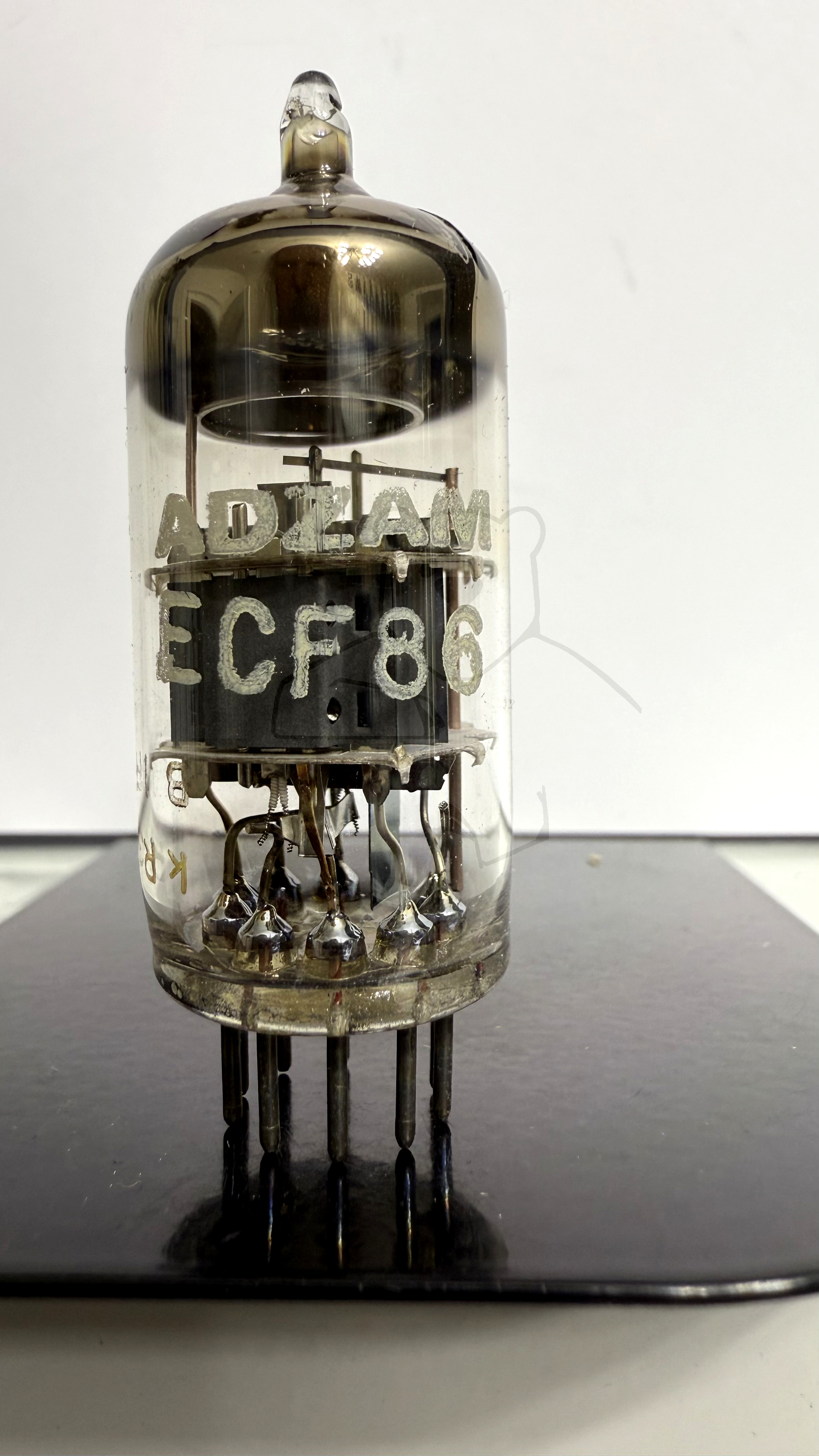

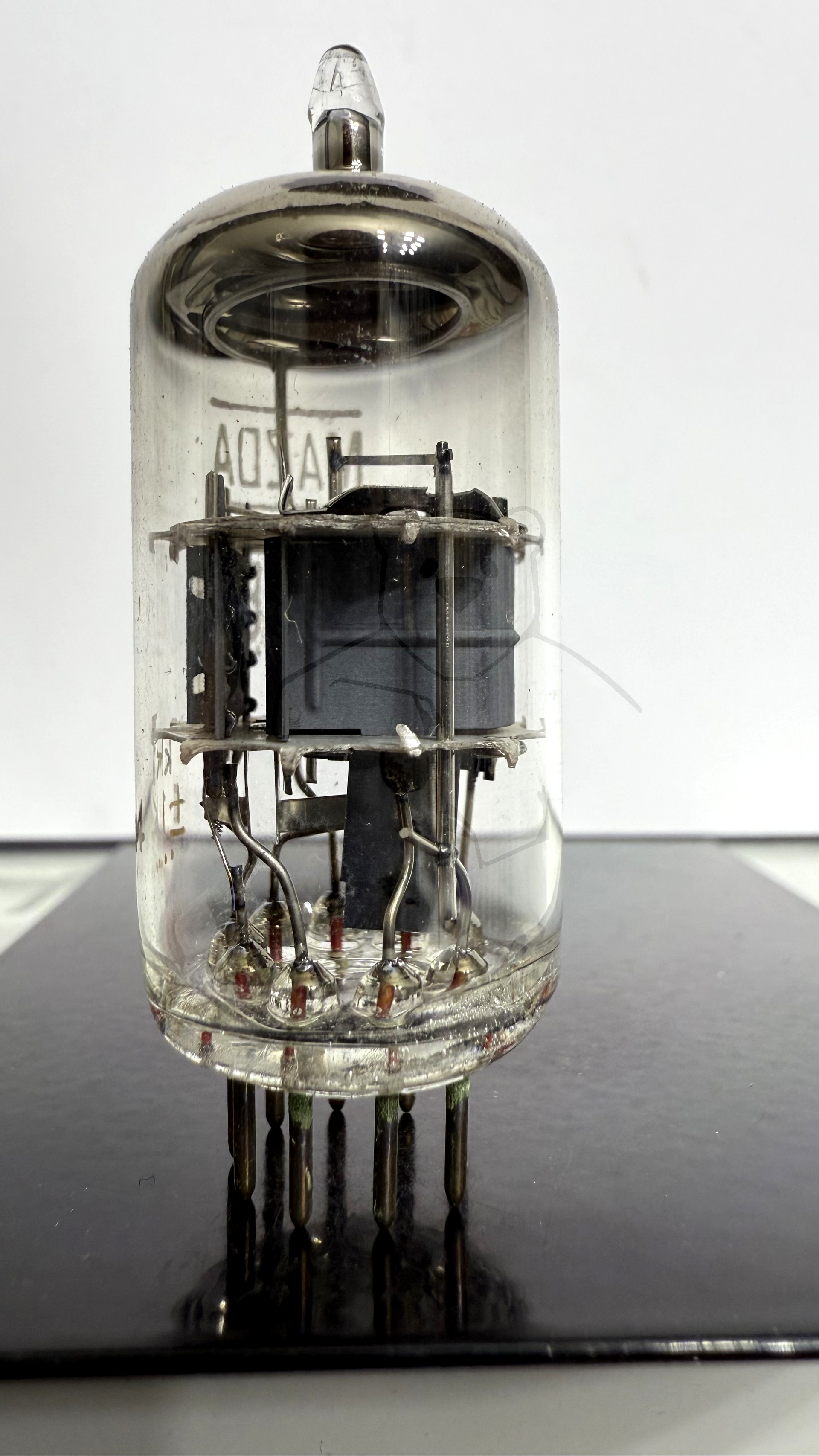

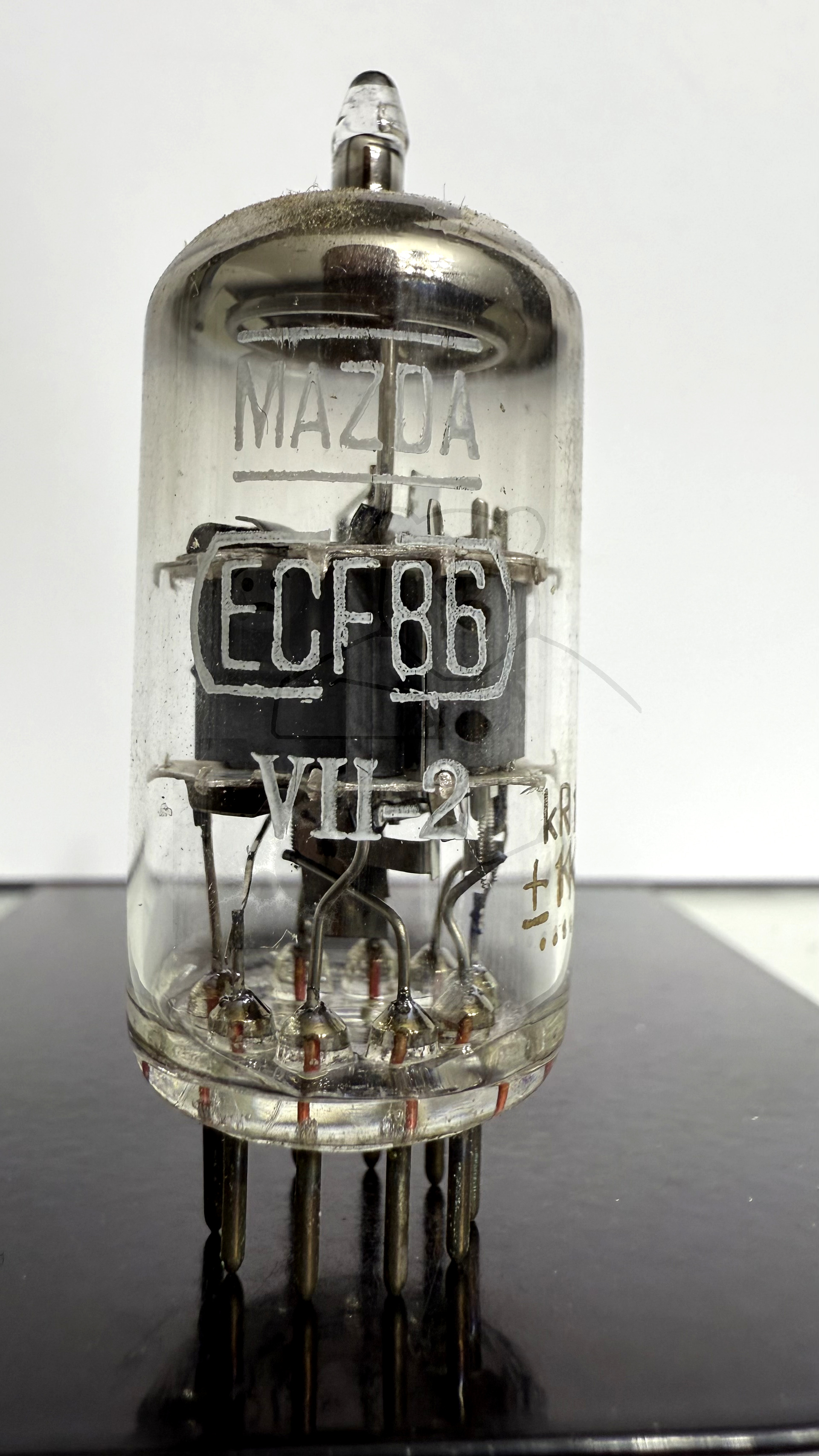

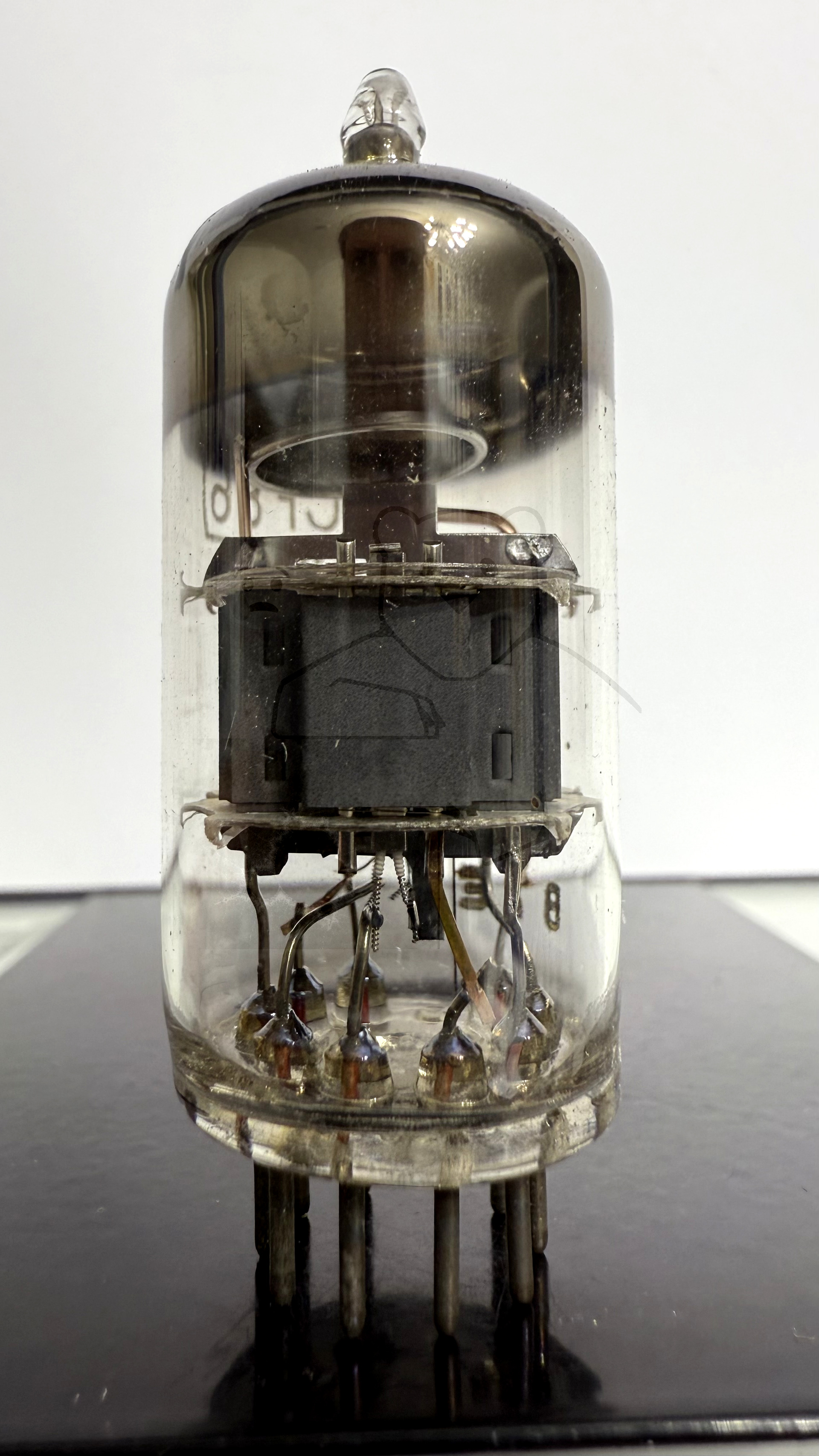

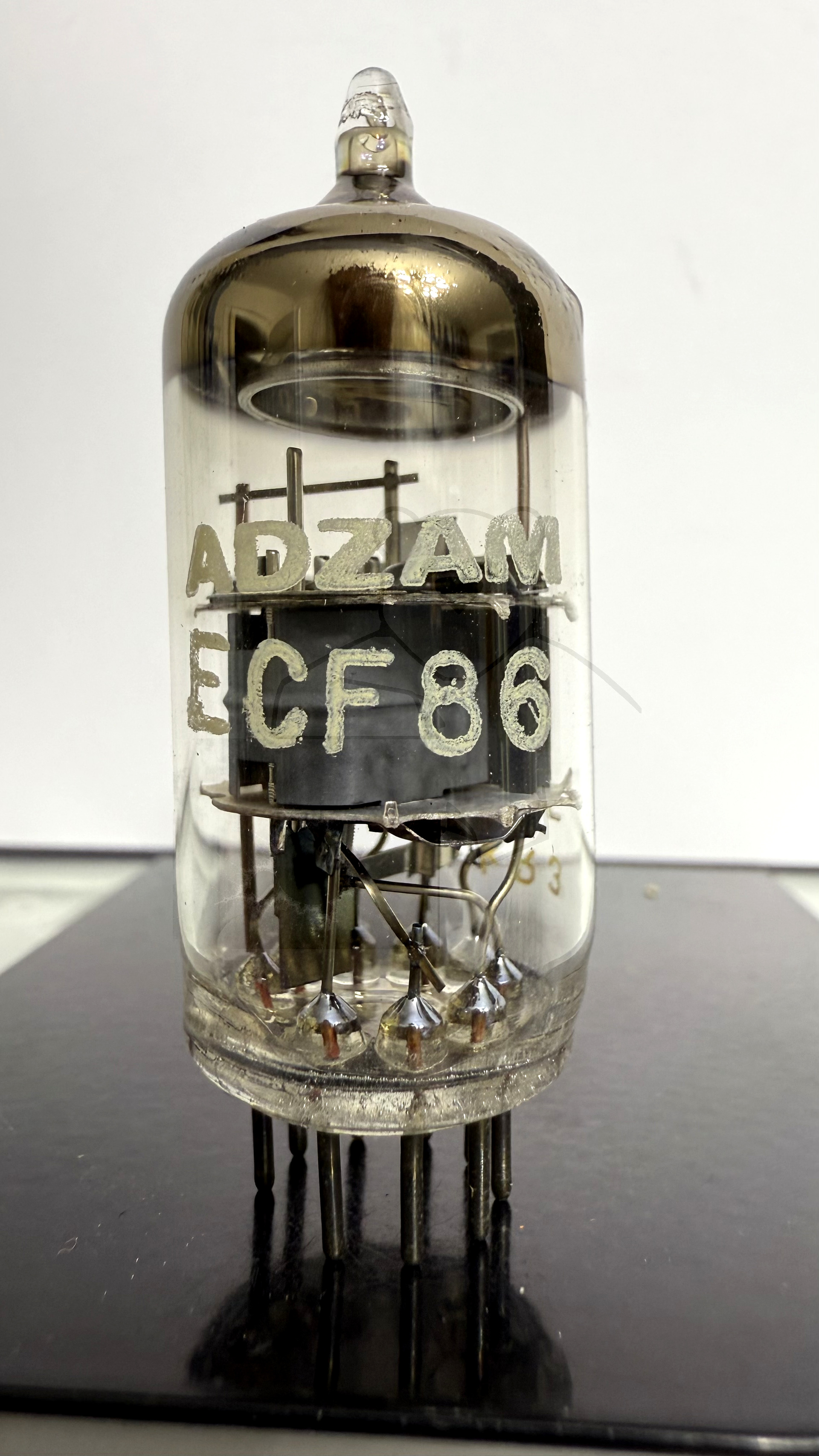

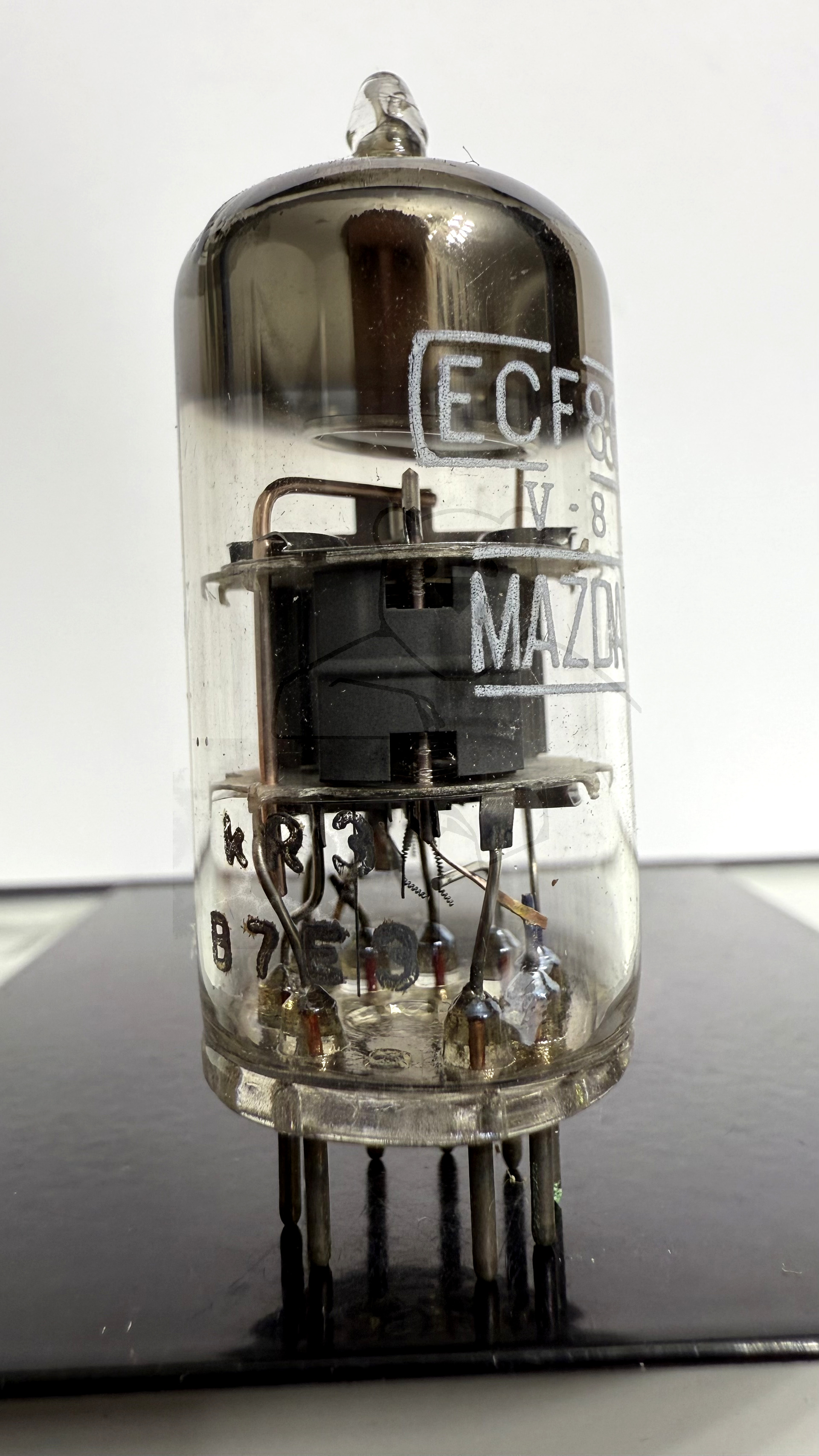

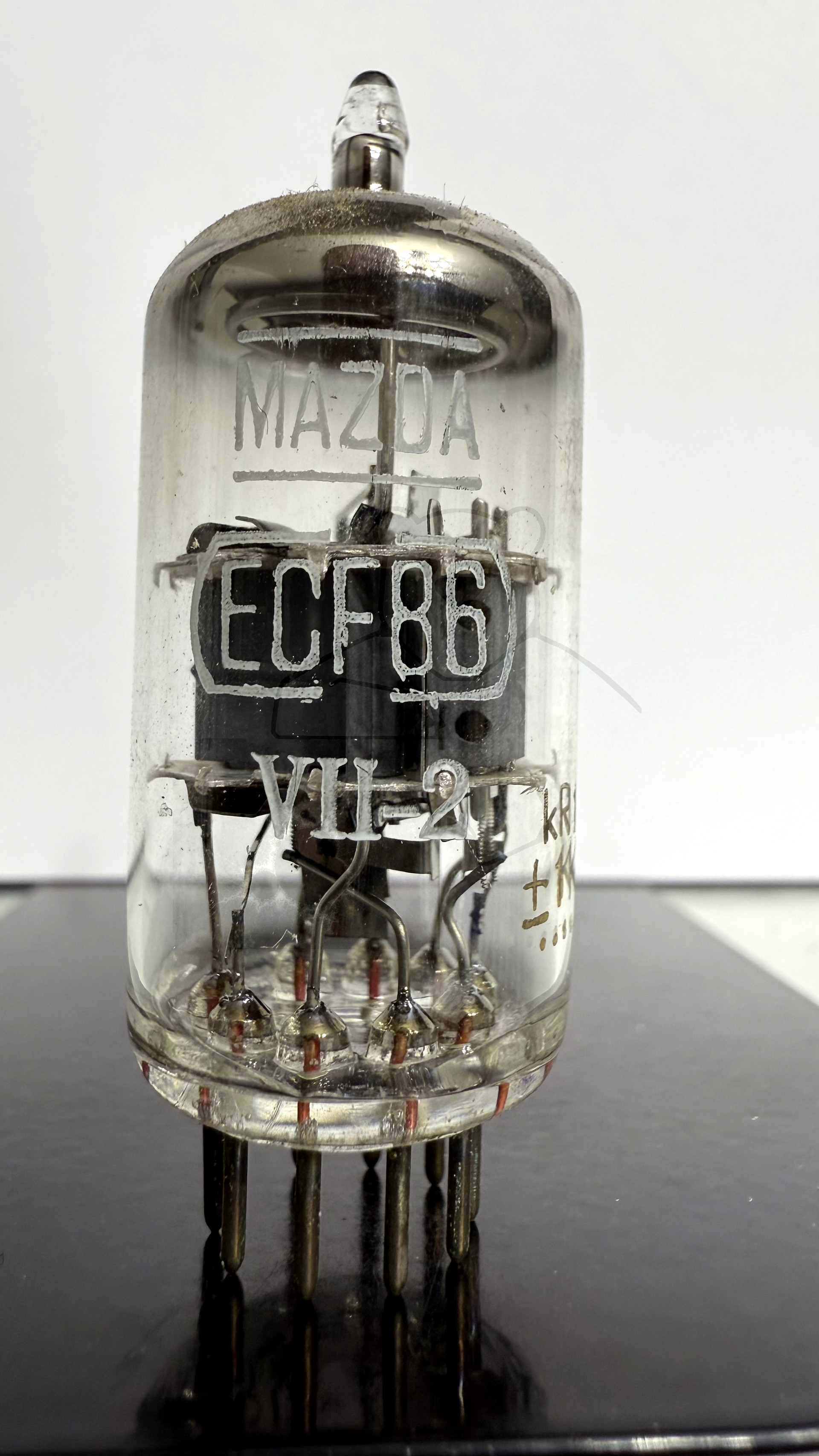

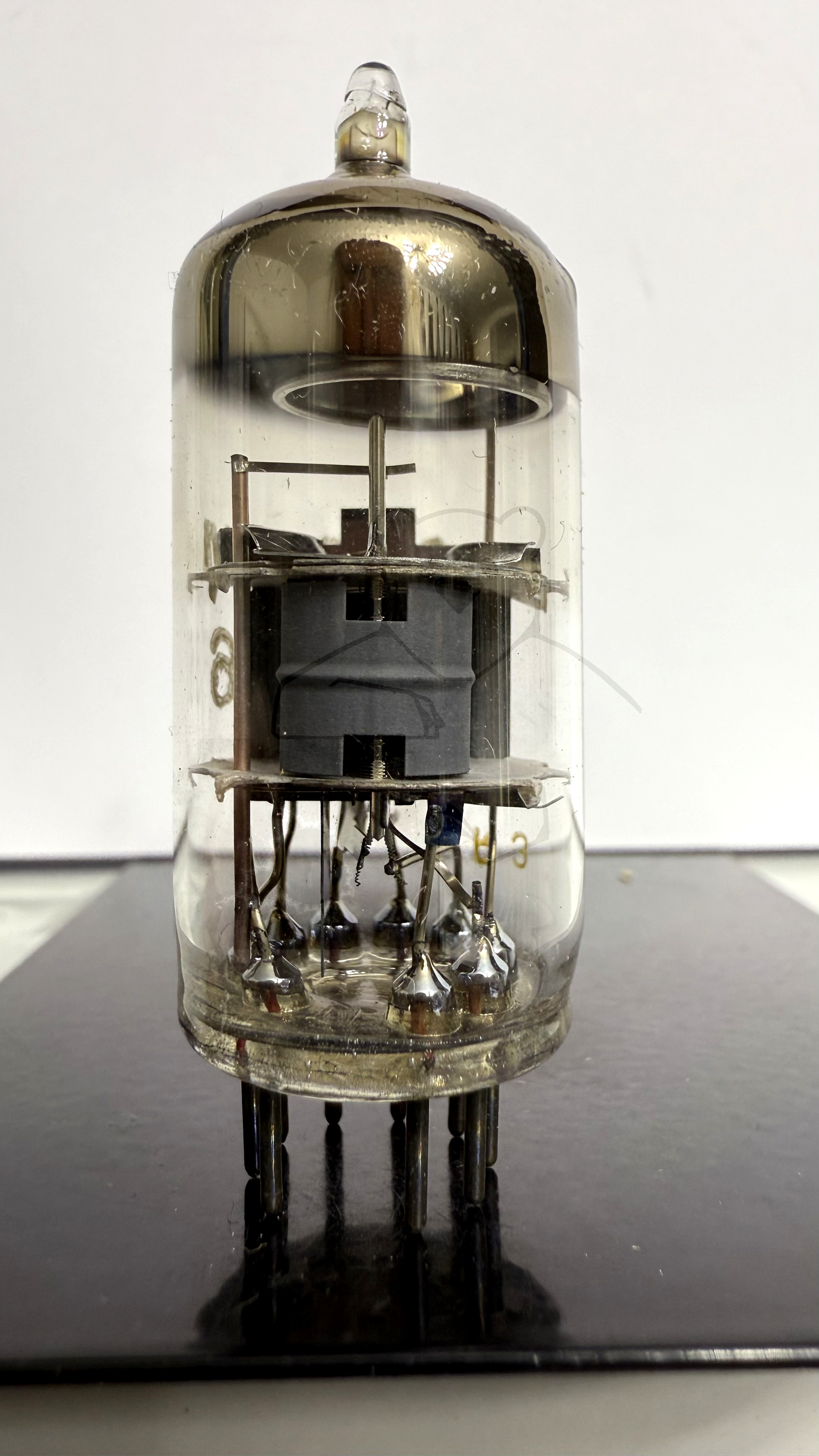

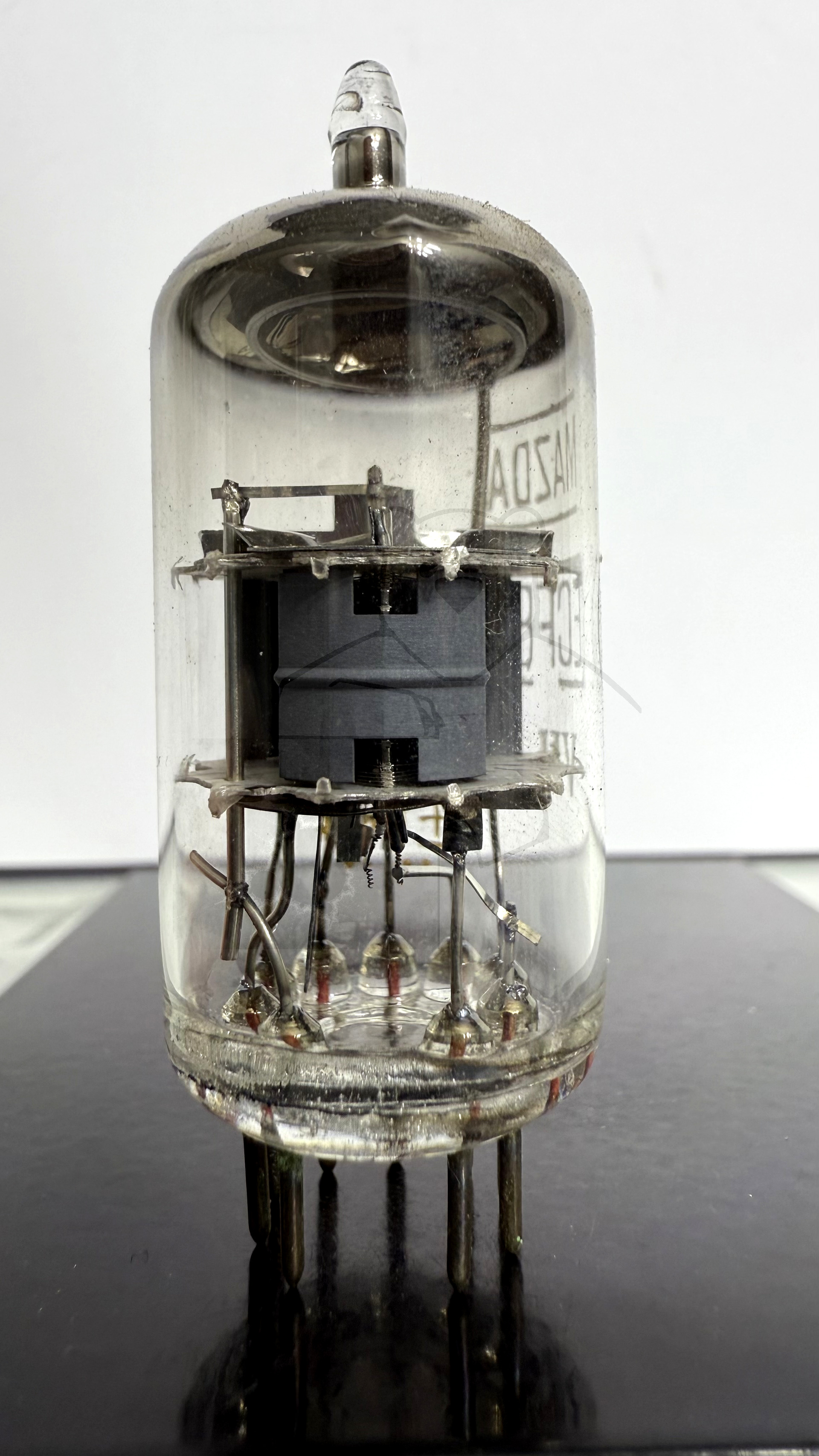

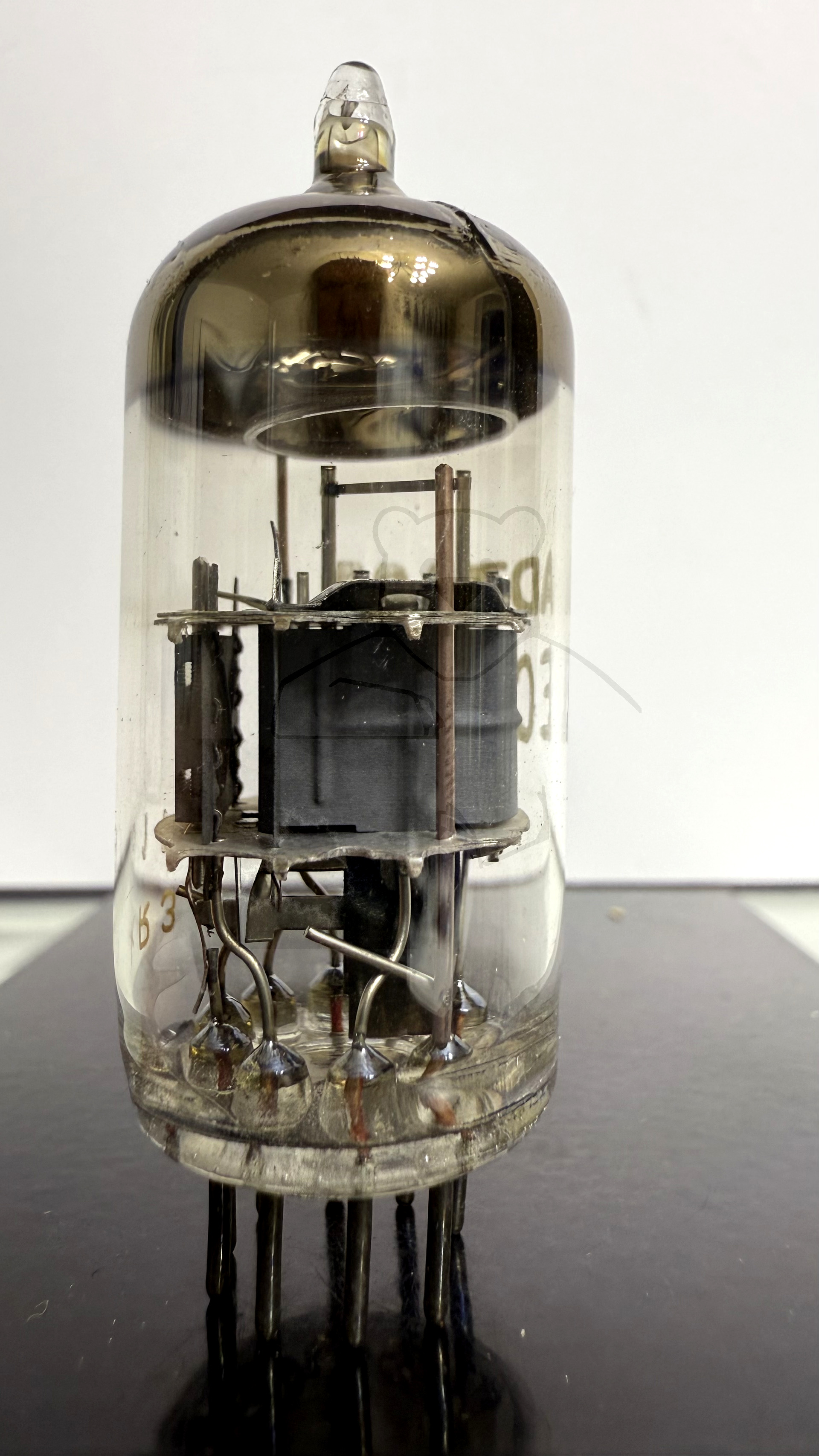

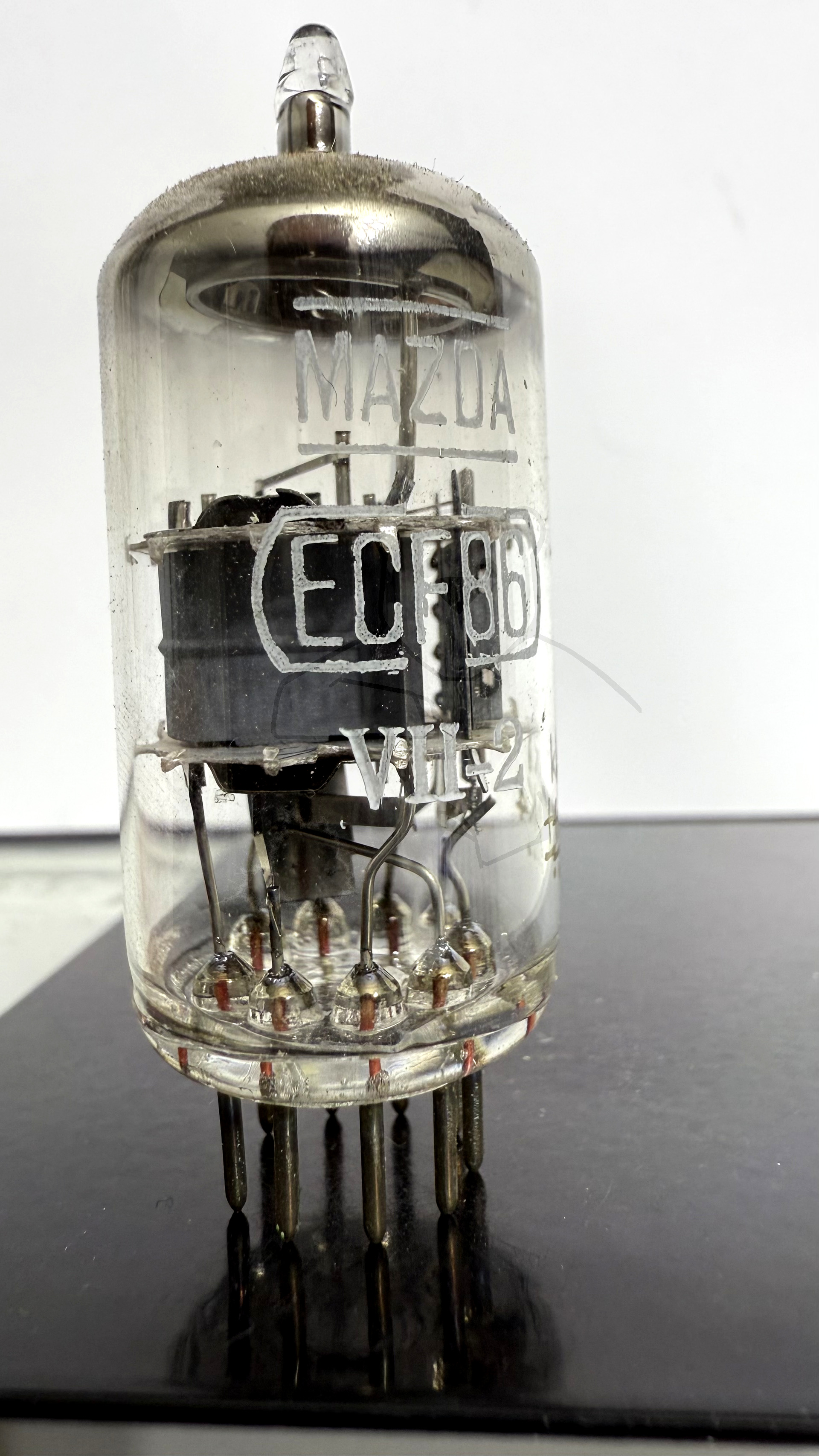

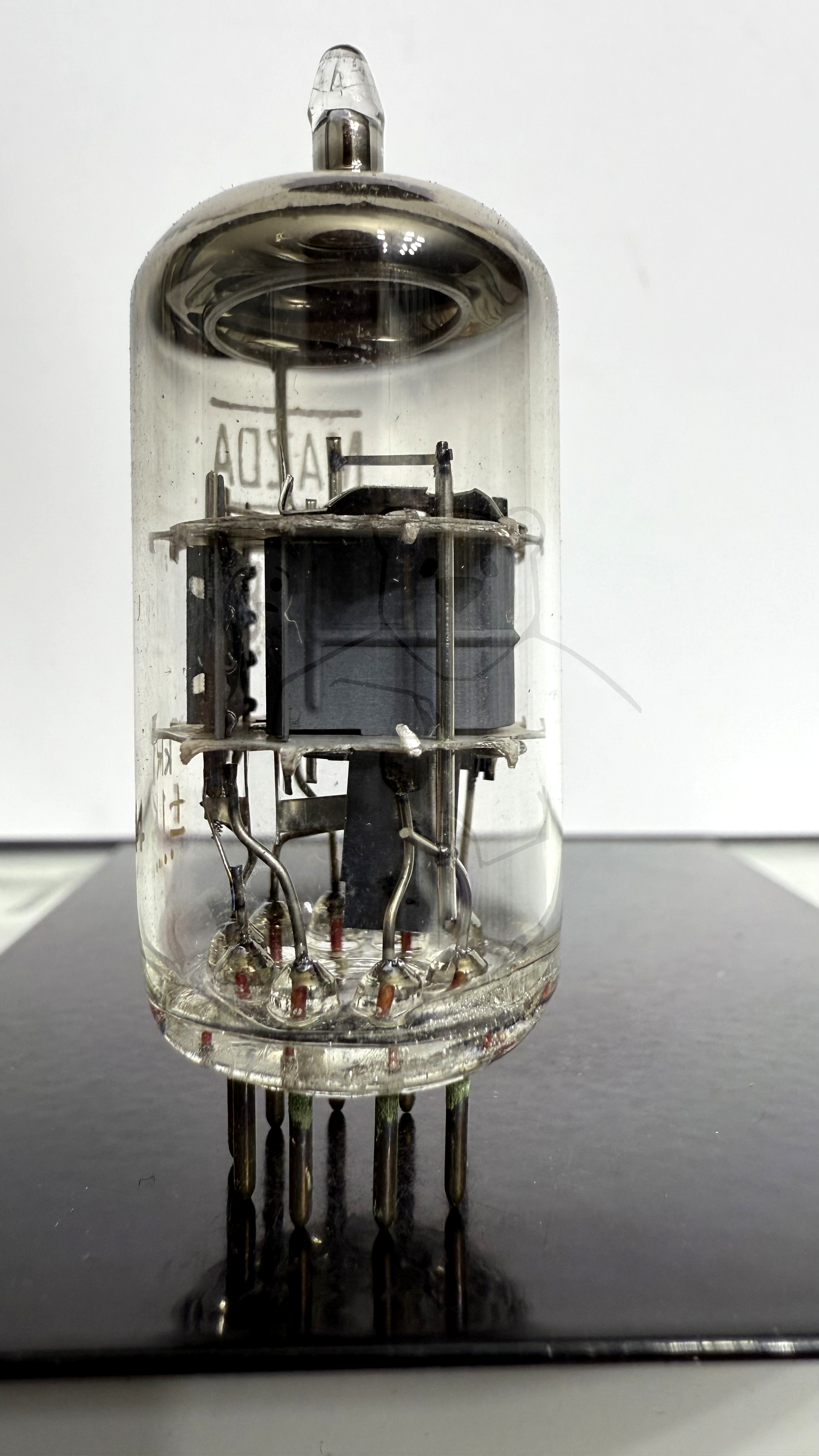

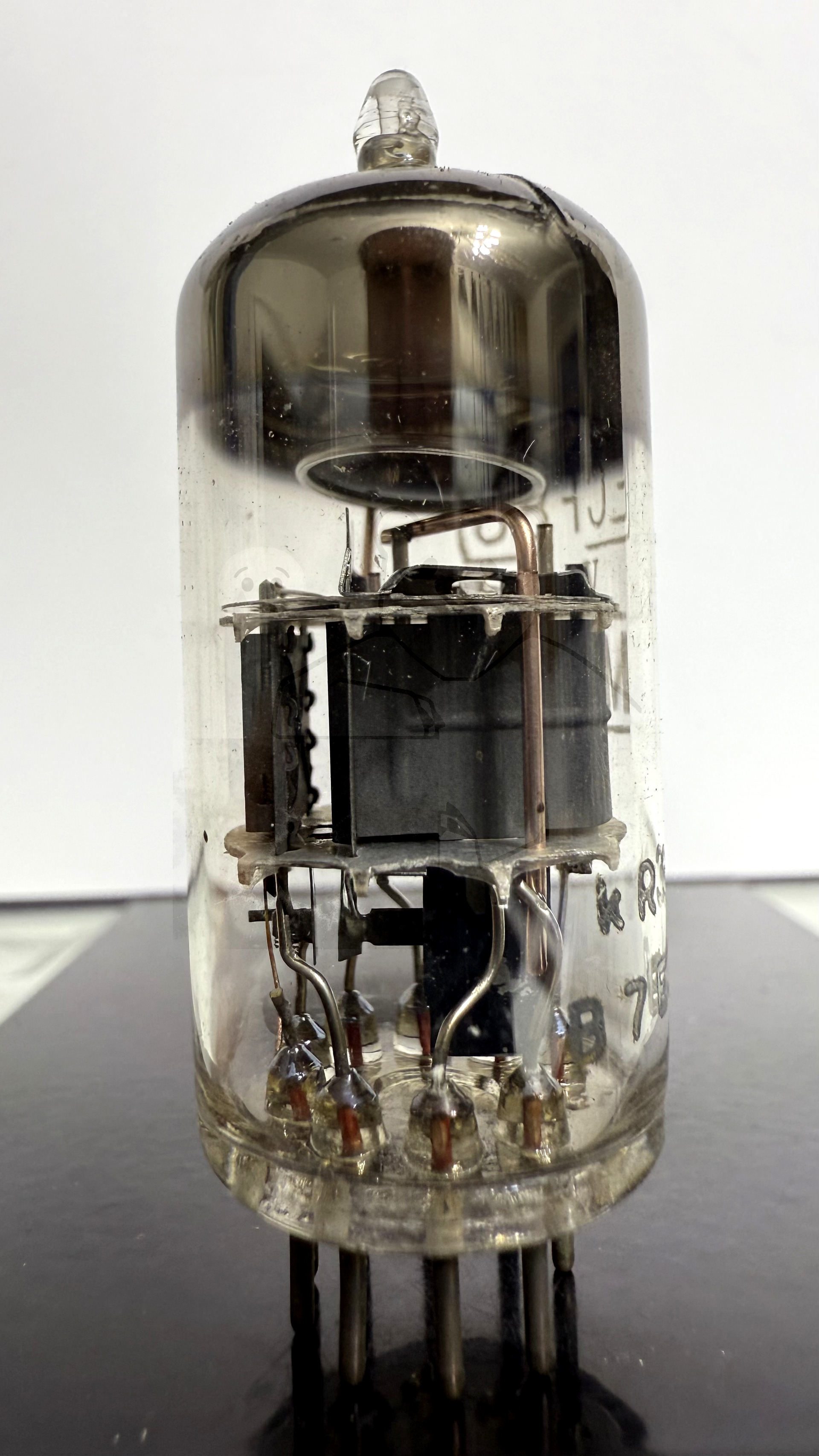

Daten und Bilder der Röhre: ECF86

🔎 Beschreibung der Röhre: ECF86

Name	ECF86
Vergleichsname	→ 6HG8
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,39
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	15.09.2016 23:03:33

🔎 Beschreibung der Systeme für die Röhre: ECF86

	System 1	System 2
Kathode	1, 3	1, 3
Gitter 1	6	2
Gitter 2		9
Gitter 3		1, 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	8
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	1, 3	1, 3
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

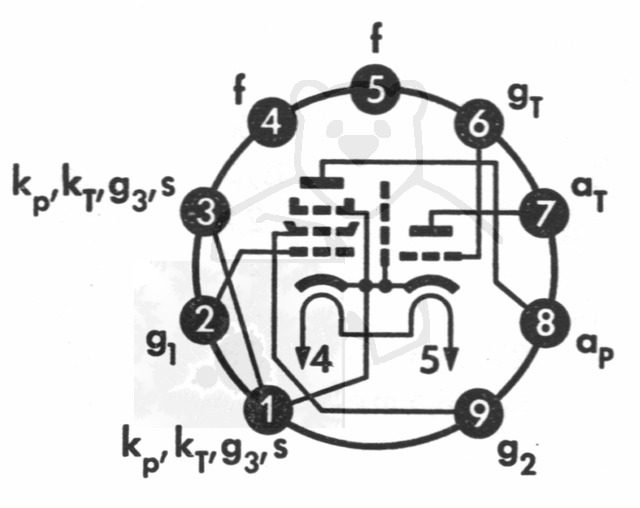

🔎 Sockelschaltung der ECF86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECF86
Datenblatt ECF86 Mazda Belvu [www.tubedata.info].pdf (745 kB)
Datenblatt ECF86 Philips [www.tubedata.info].pdf (17 kB)
Pruefkarte ECF86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (279 kB)
Pruefkarte ECF86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (272 kB)
