🔎 Beschreibung der Röhre: PL83 Inventarnummer: 04300
| Name | → PL83 |
| Vergleichsname | 15A6 |
| Hersteller | → Adzam |
| Heizspannung (Volt) | 15 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | mW1 ±8D2 |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S12 |
🔎 Beschreibung der Systeme für die Röhre: PL83
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 1 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Bildsignal, Endverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PL83
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL83
Datenblatt PL83 La Radiotechnique [www.tubedata.info].pdf (76 kB)
Datenblatt PL83 Lamina [www.tubedata.info].pdf (1982 kB)
Datenblatt PL83 Miniwatt [www.tubedata.info].pdf (351 kB)
Datenblatt PL83 Philips [www.tubedata.info].pdf (93 kB)
Datenblatt PL83 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1163 kB)
Pruefkarte PL83 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte PL83 15A6 - Funke W19 Roehrenpruefer.pdf (159 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL83

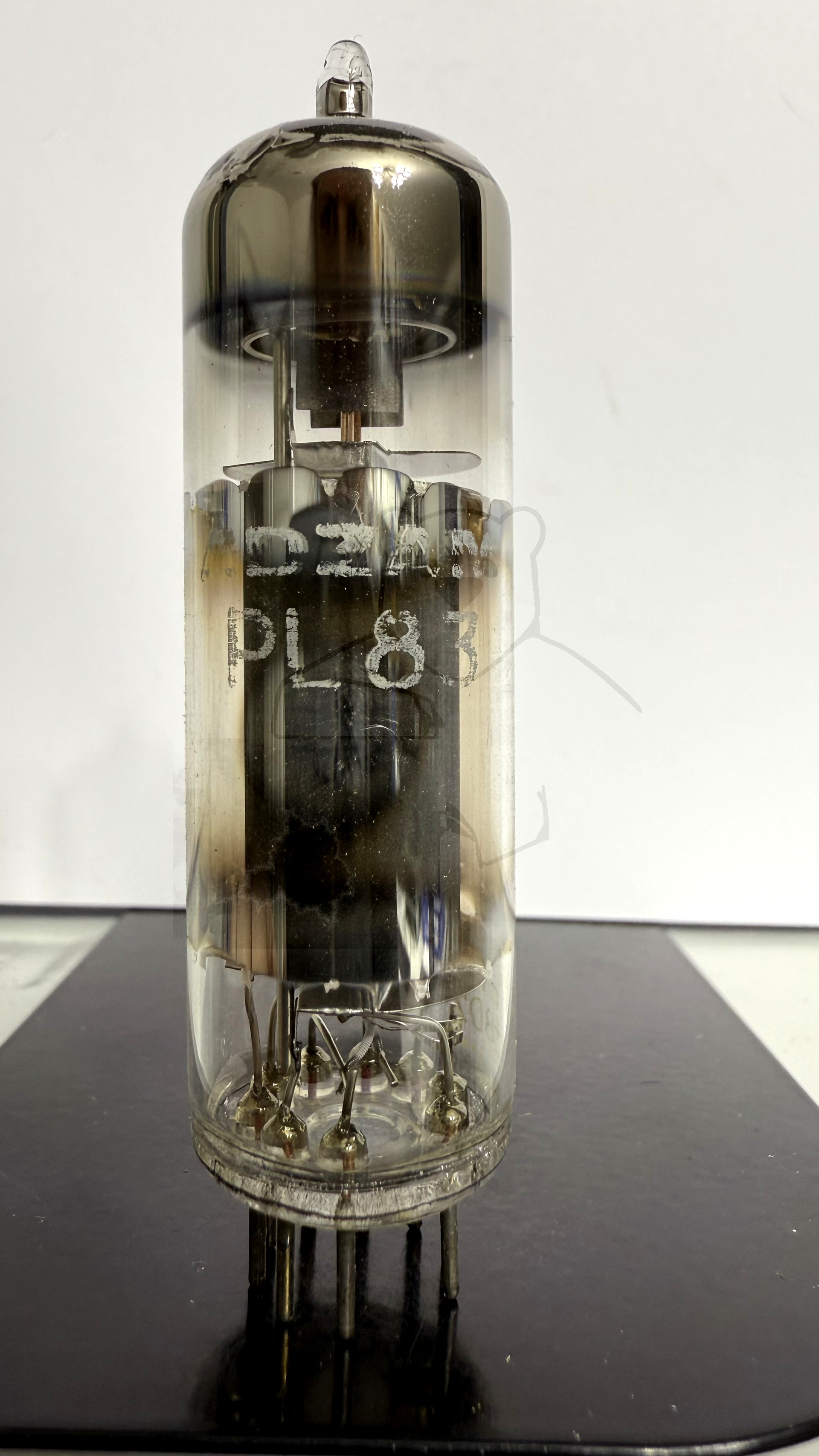

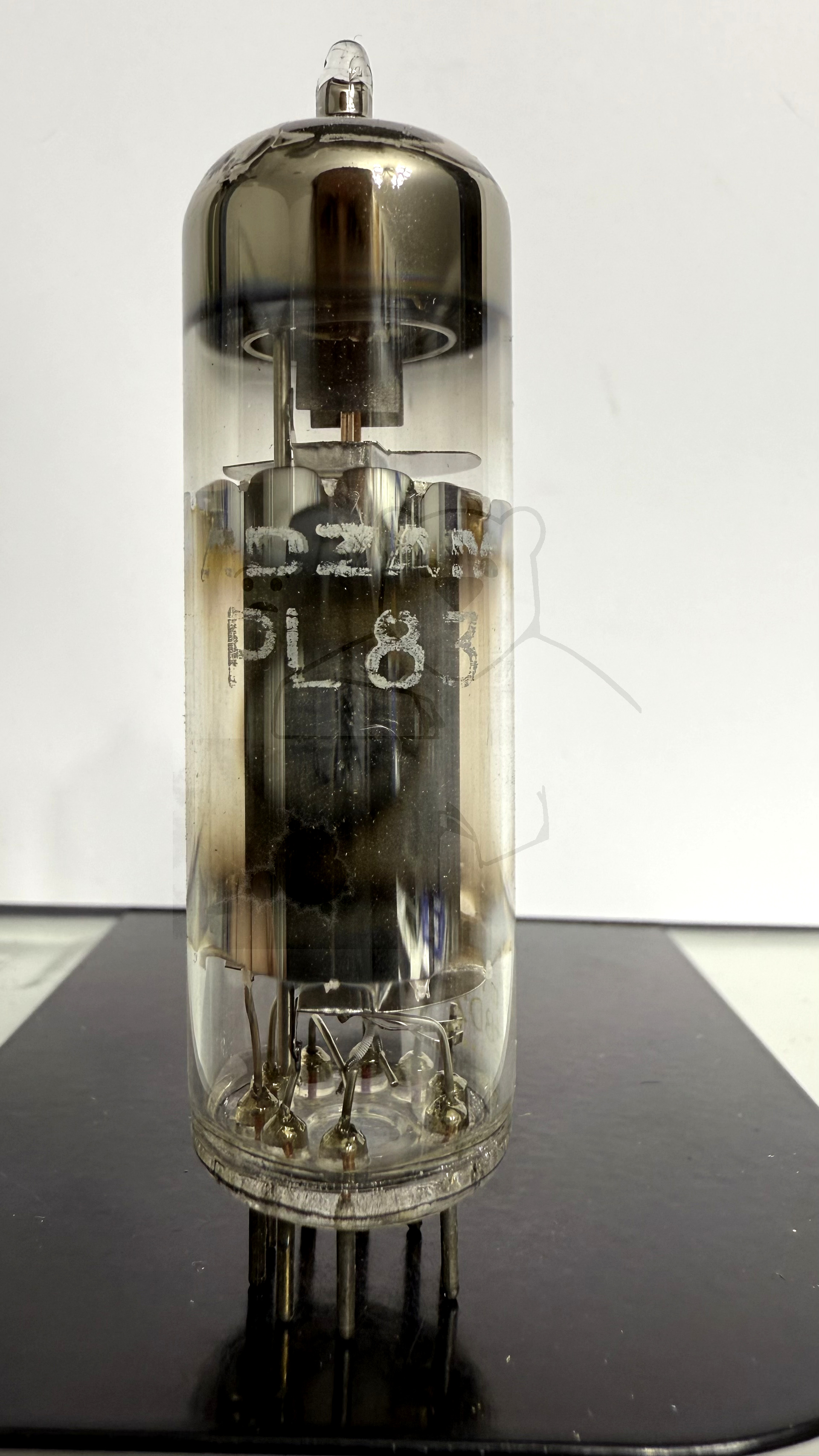

Röhre PL83 #4300 Bild 1
