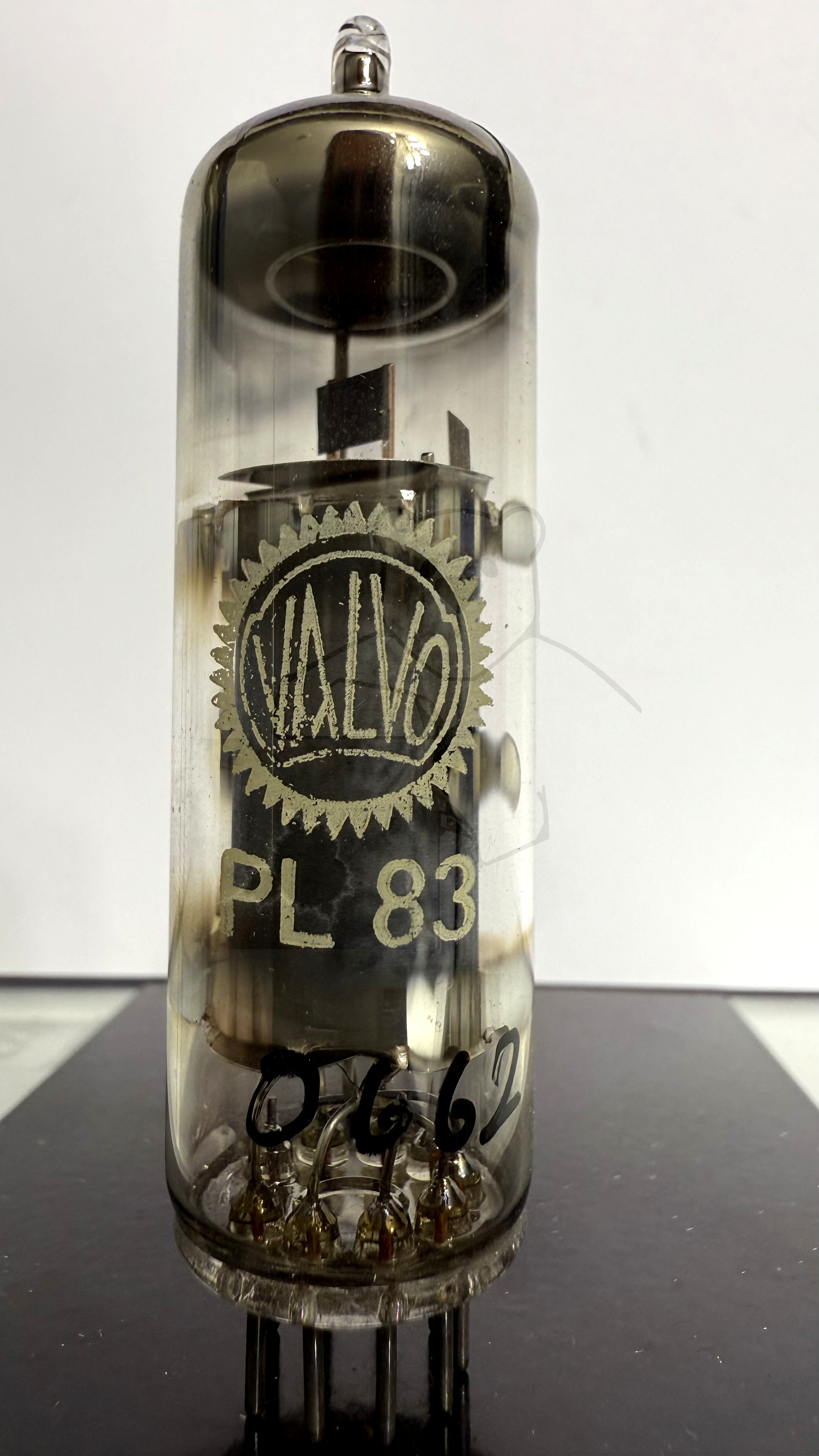

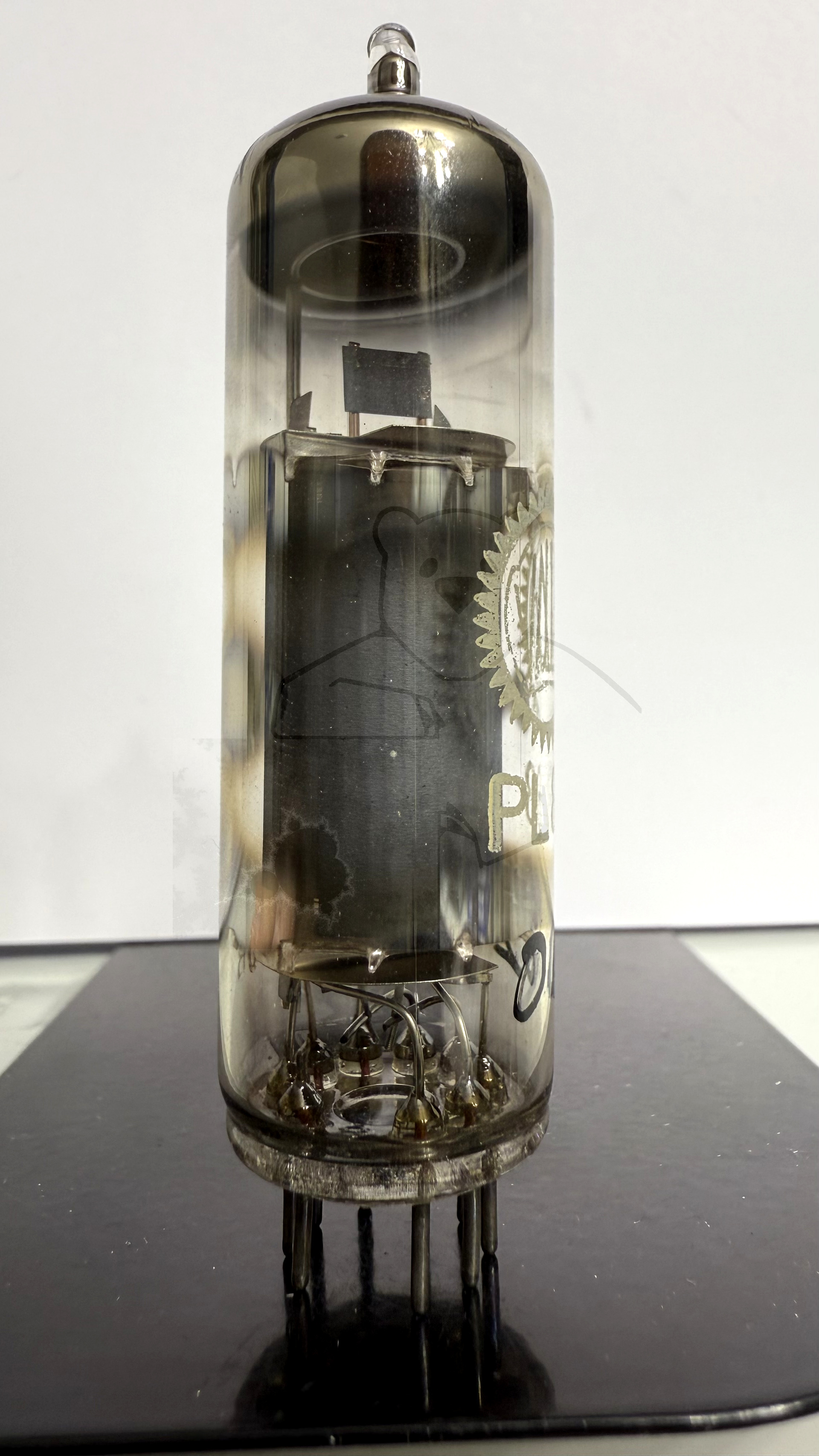

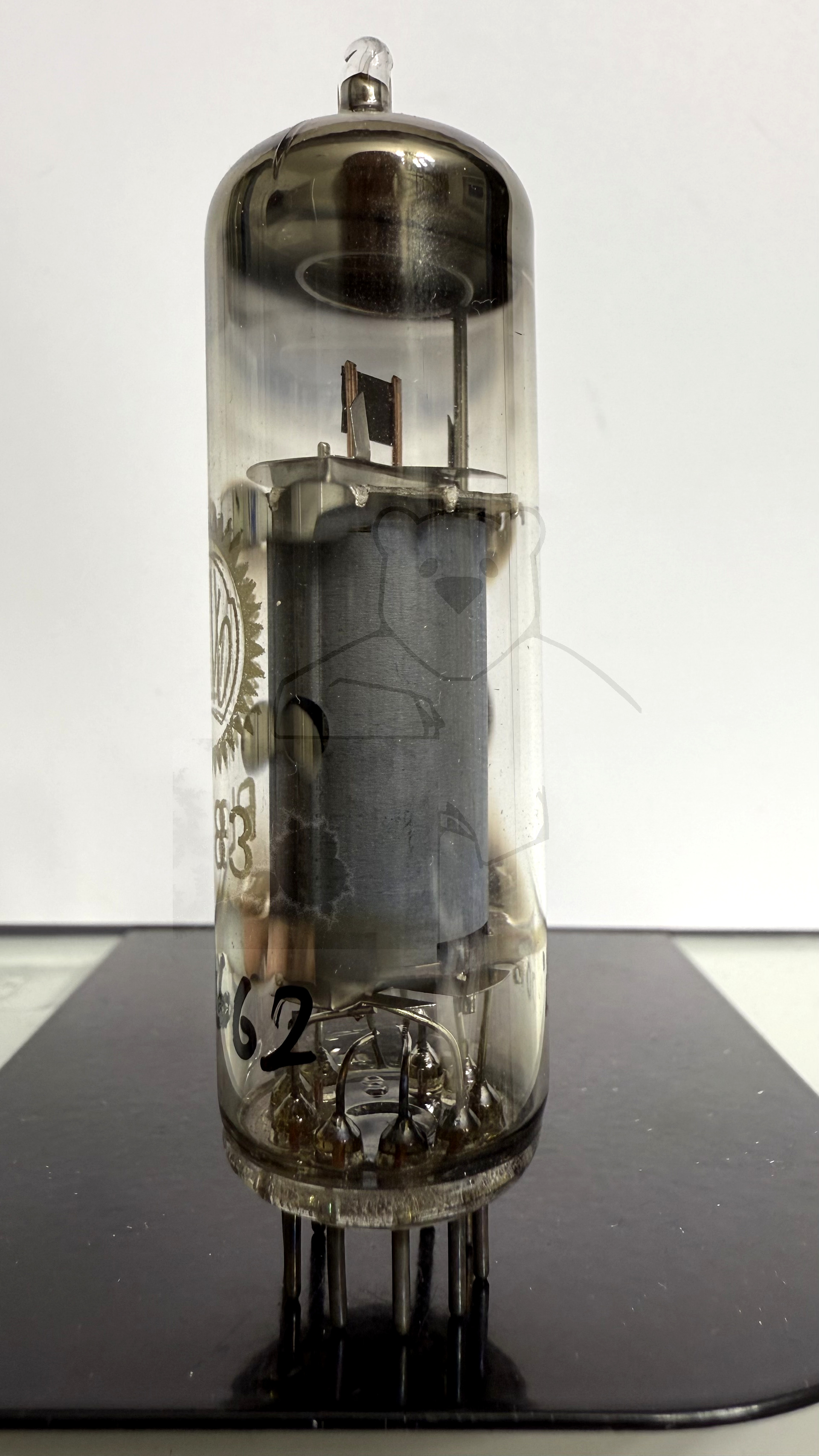

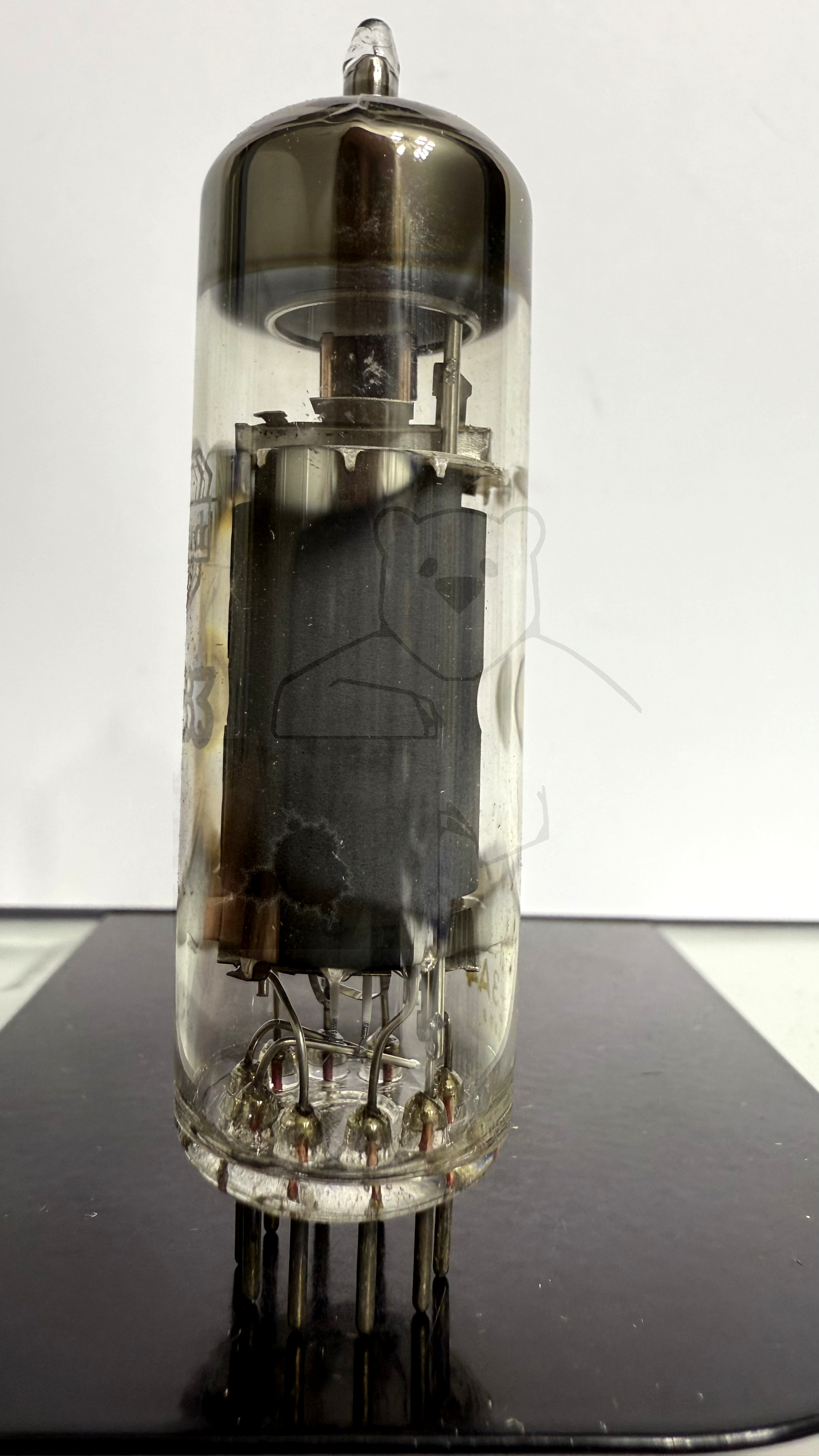

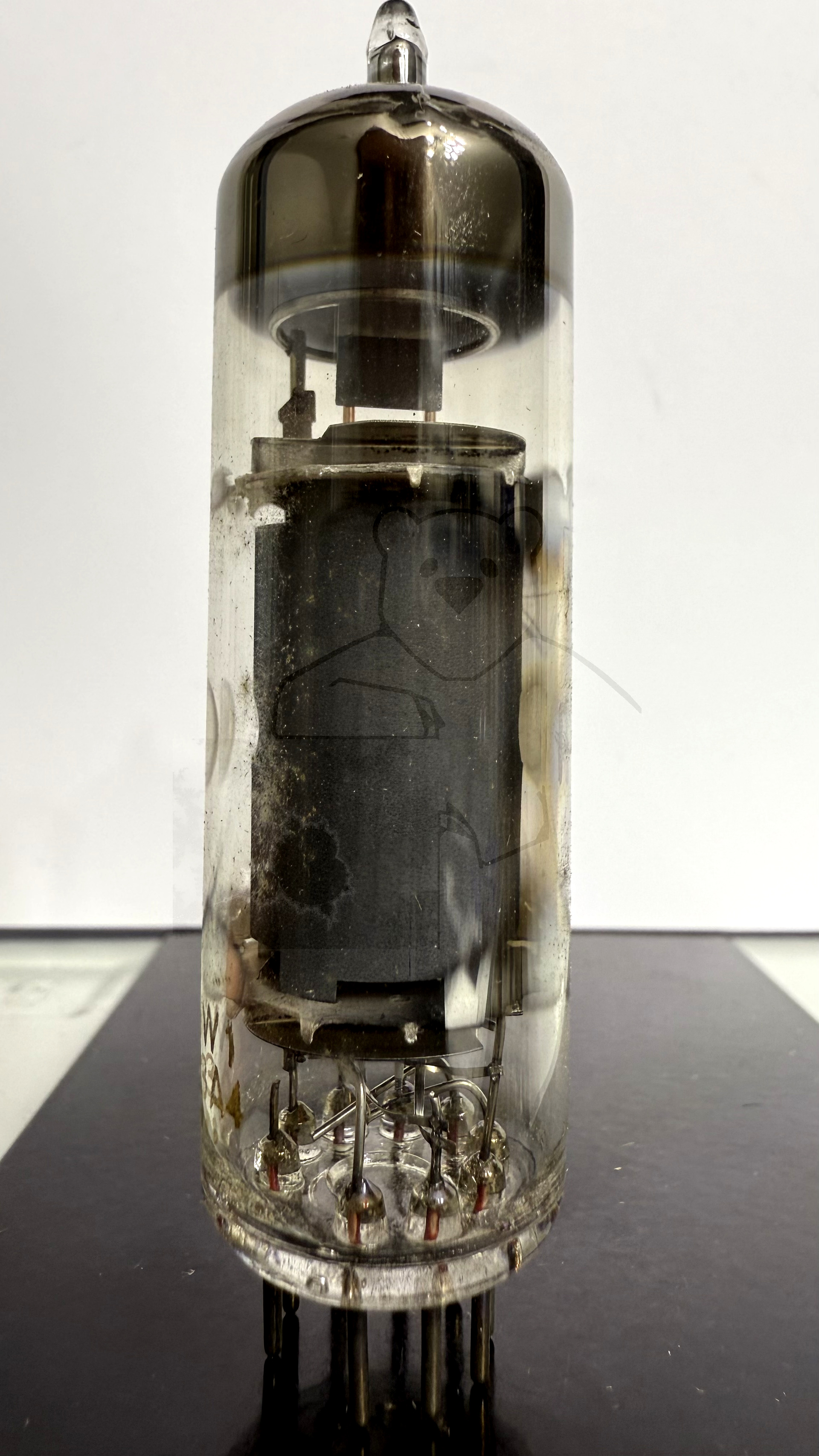

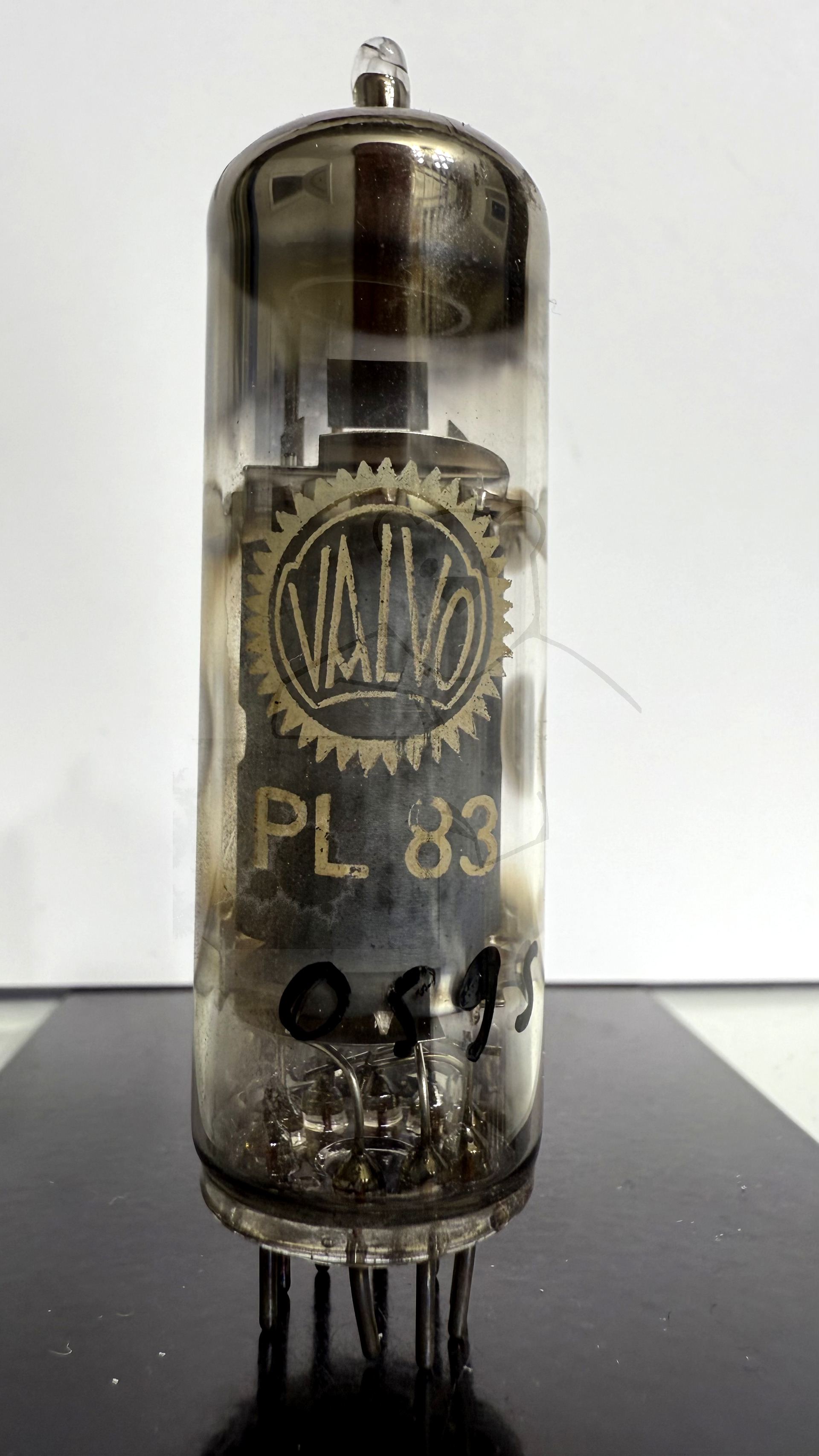

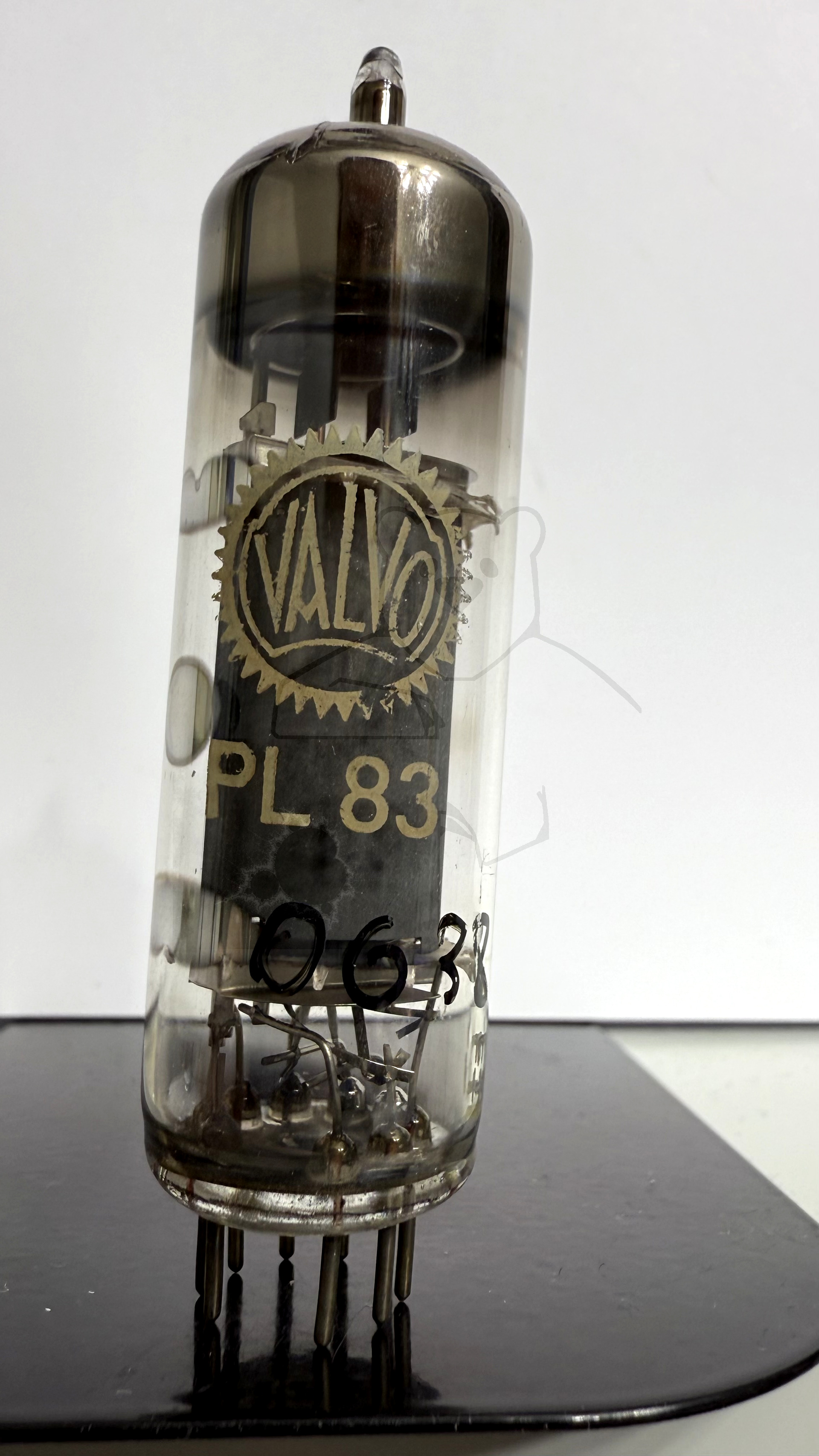

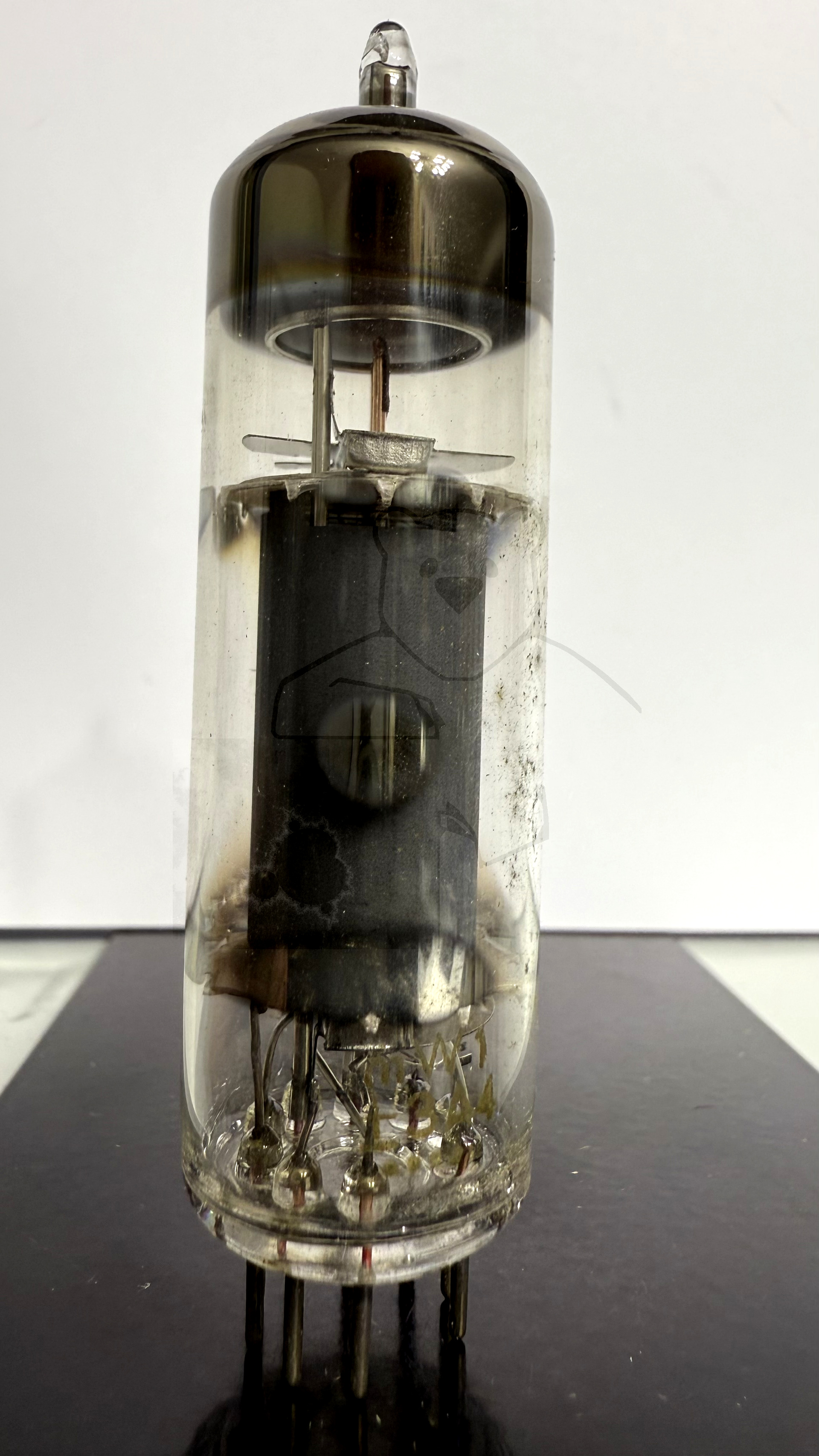

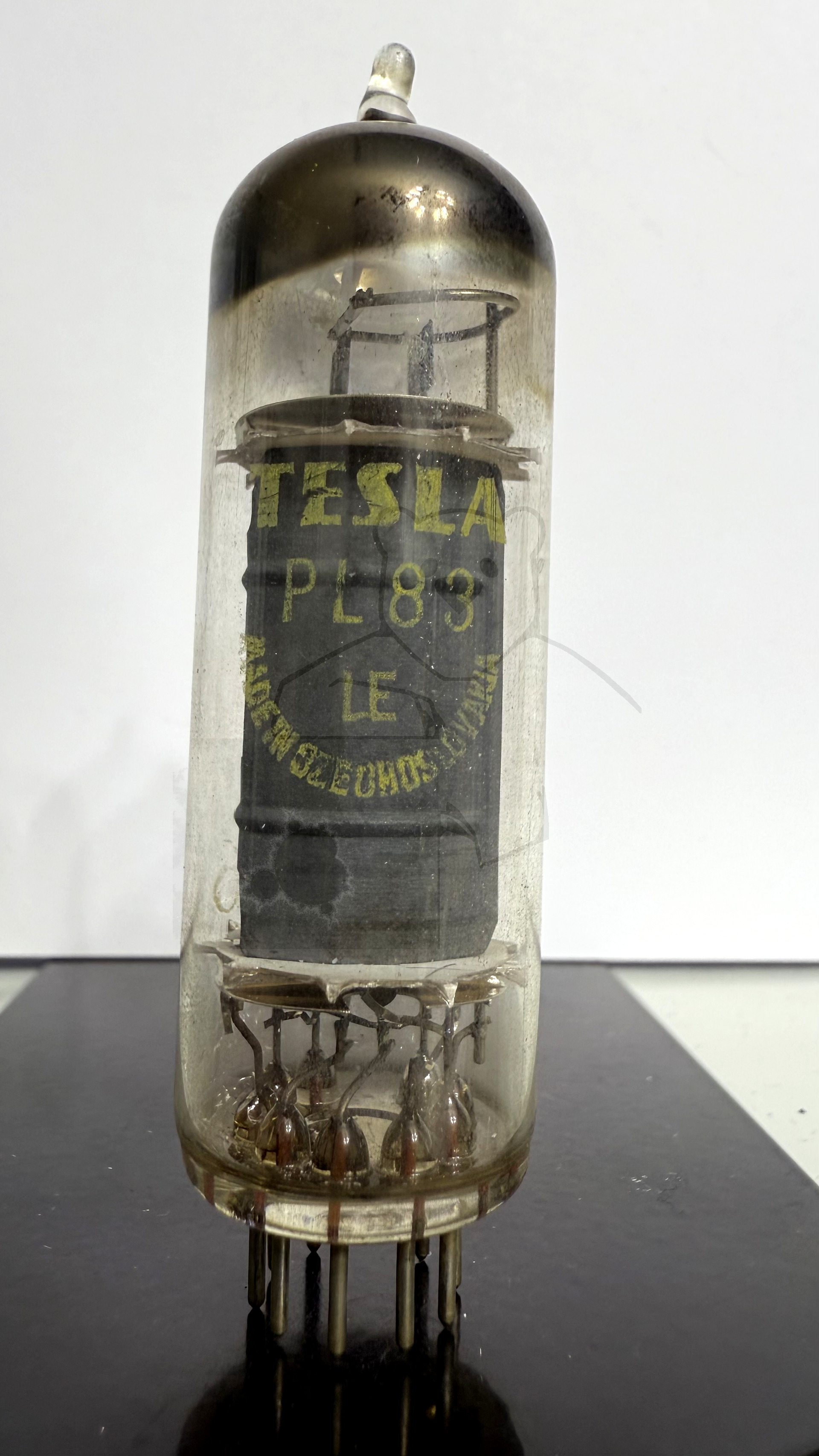

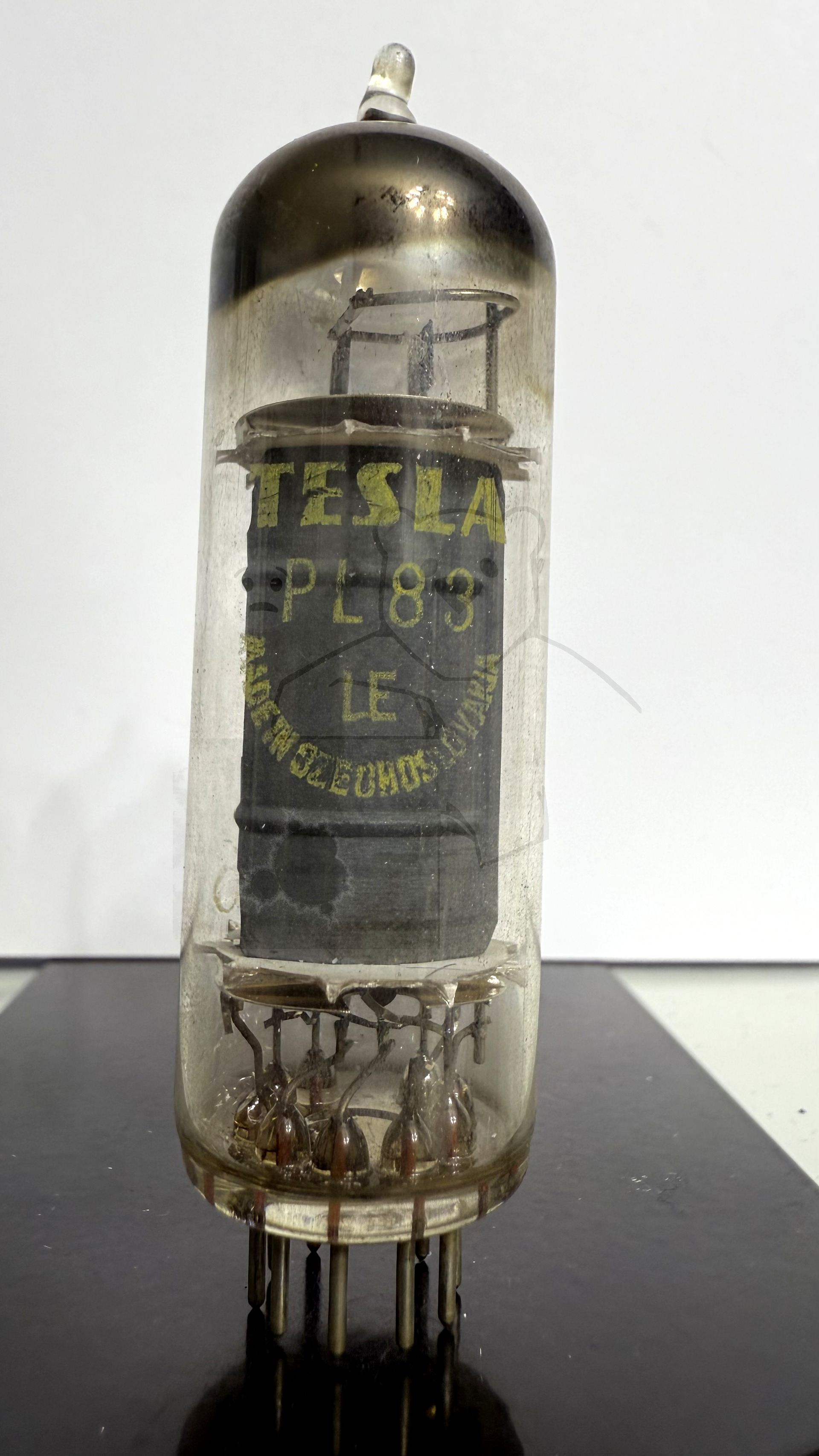

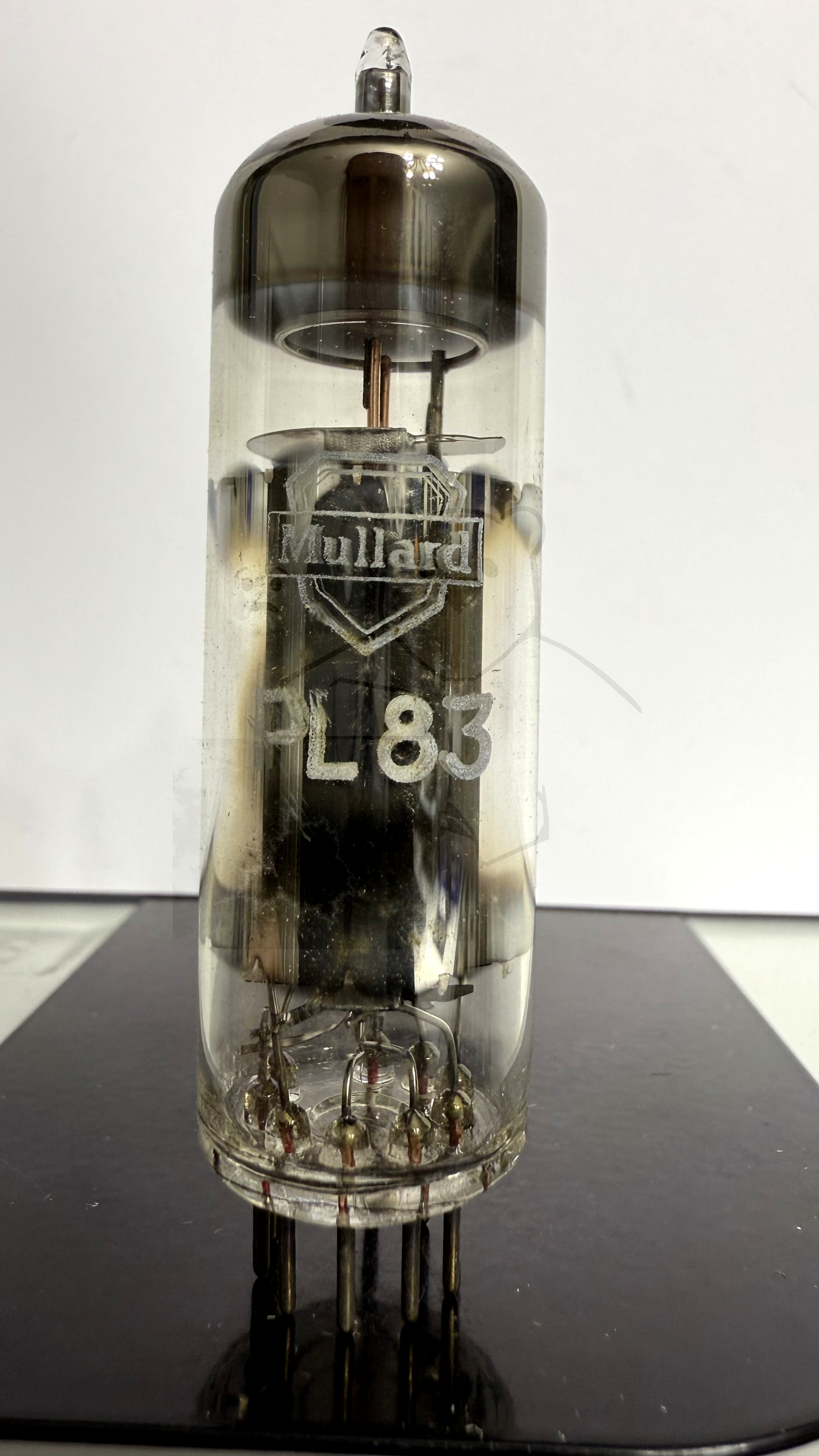

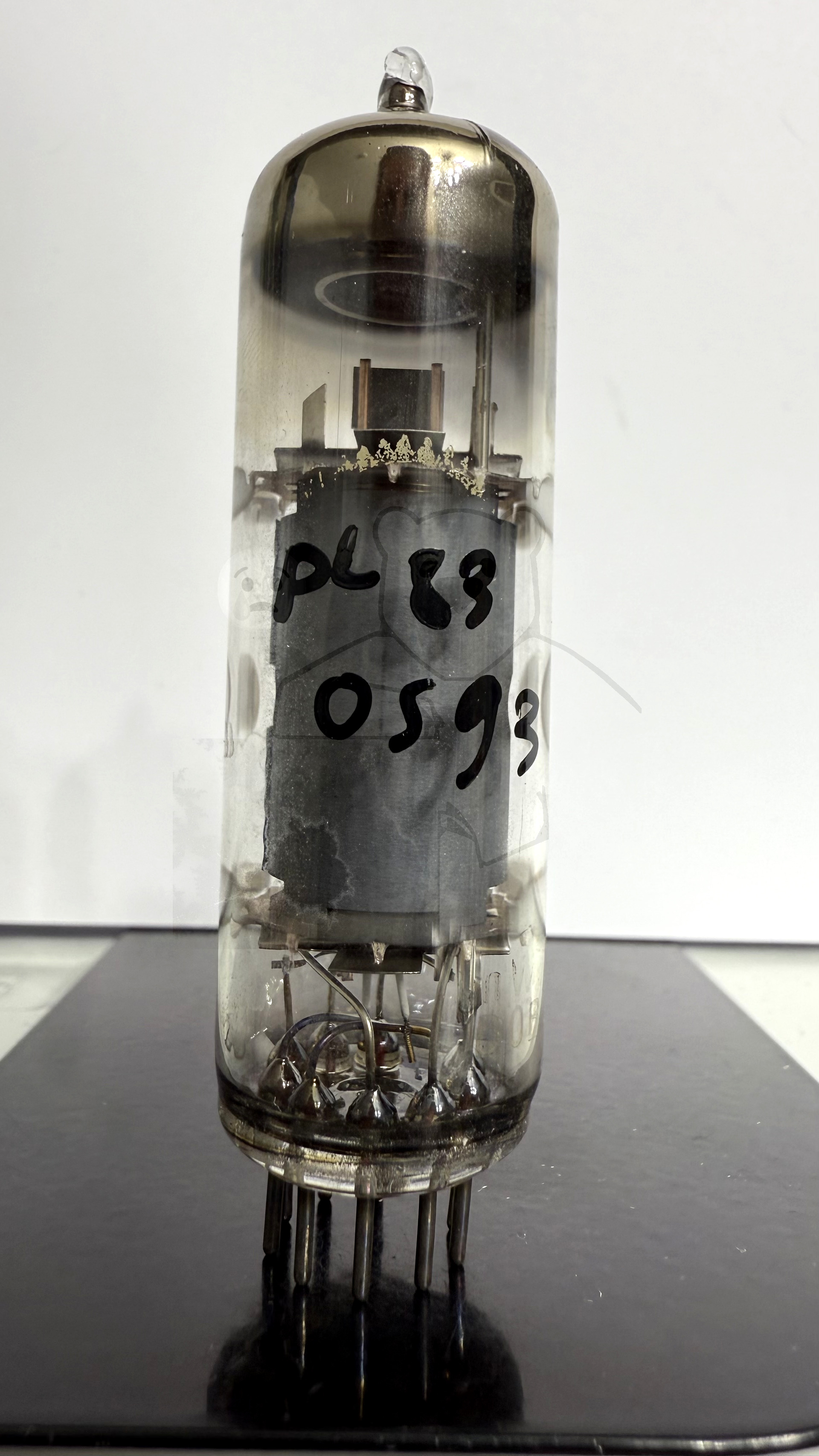

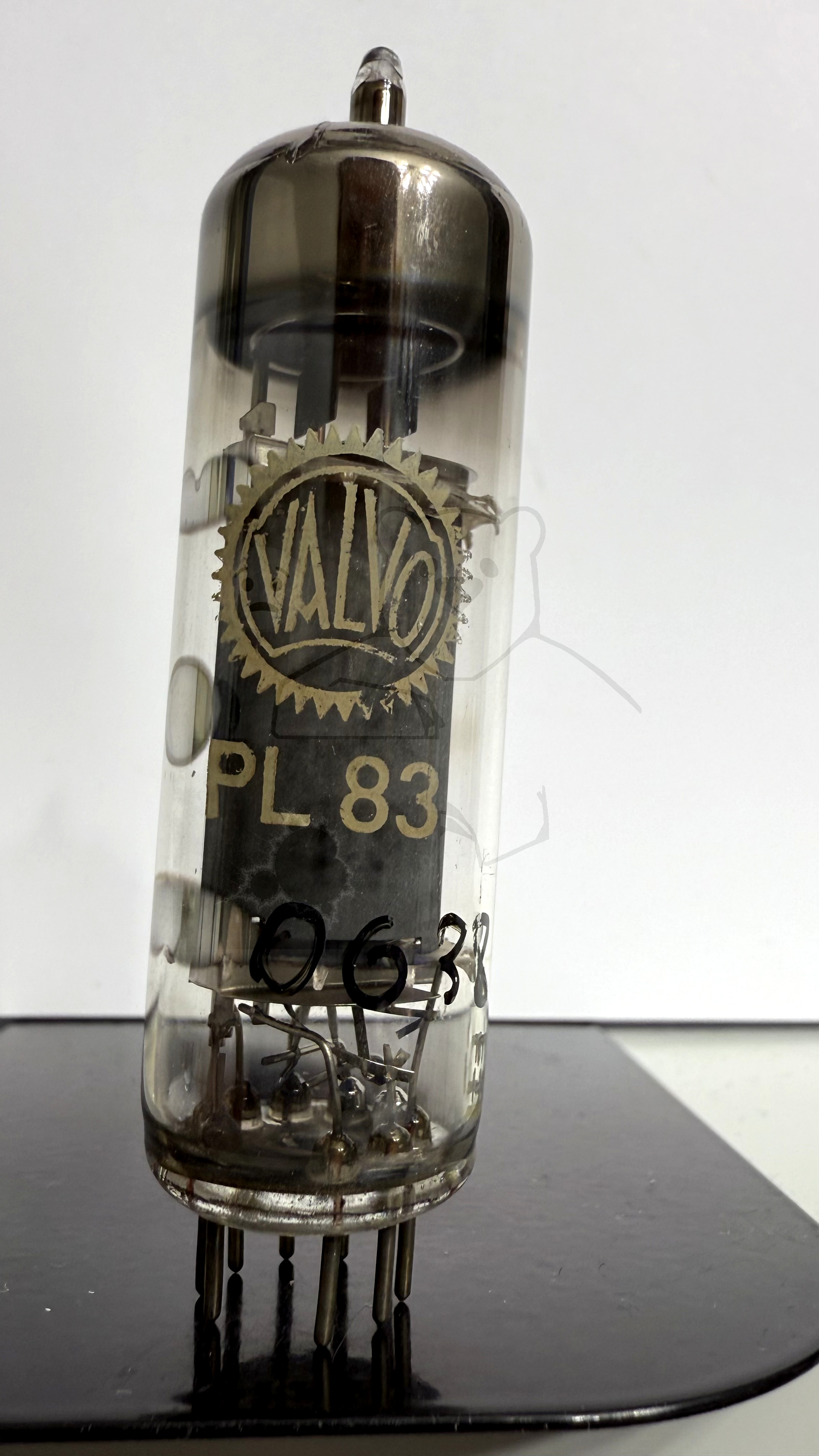

Daten und Bilder der Röhre: PL83

🔎 Beschreibung der Röhre: PL83

Name	PL83
Vergleichsname	15A6
Heizspannung (Volt)	15
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PL83

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

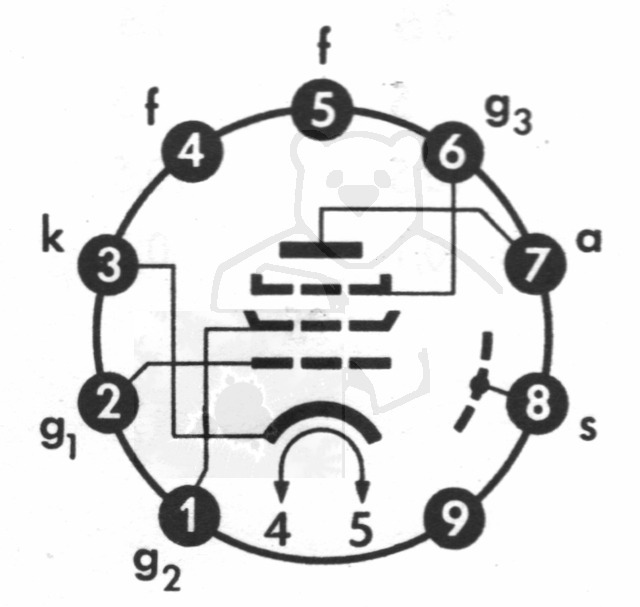

🔎 Sockelschaltung der PL83

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL83
Datenblatt PL83 La Radiotechnique [www.tubedata.info].pdf (76 kB)
Datenblatt PL83 Lamina [www.tubedata.info].pdf (1982 kB)
Datenblatt PL83 Miniwatt [www.tubedata.info].pdf (351 kB)
Datenblatt PL83 Philips [www.tubedata.info].pdf (93 kB)
Datenblatt PL83 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (1163 kB)
Pruefkarte PL83 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte PL83 15A6 - Funke W19 Roehrenpruefer.pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
