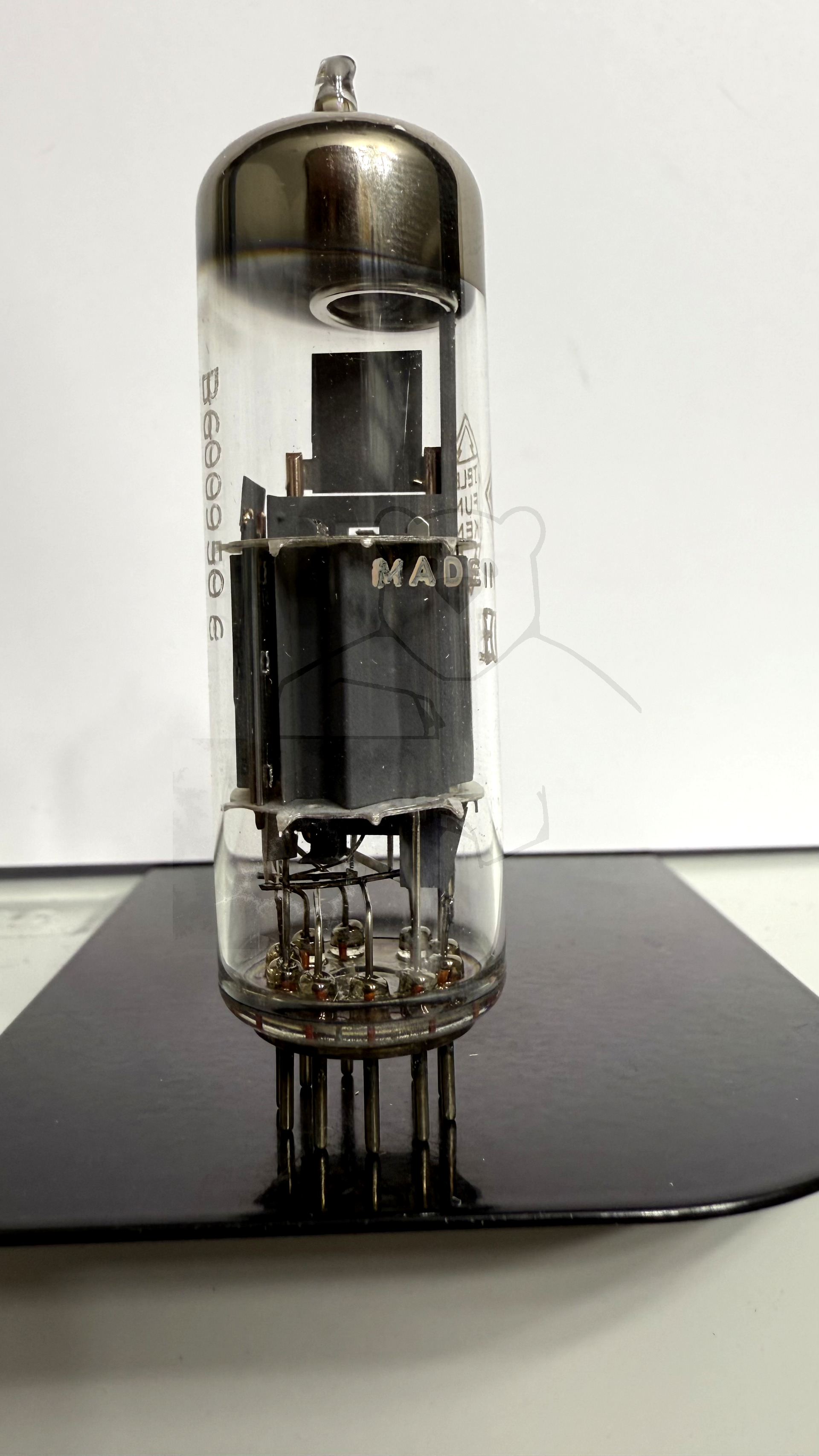

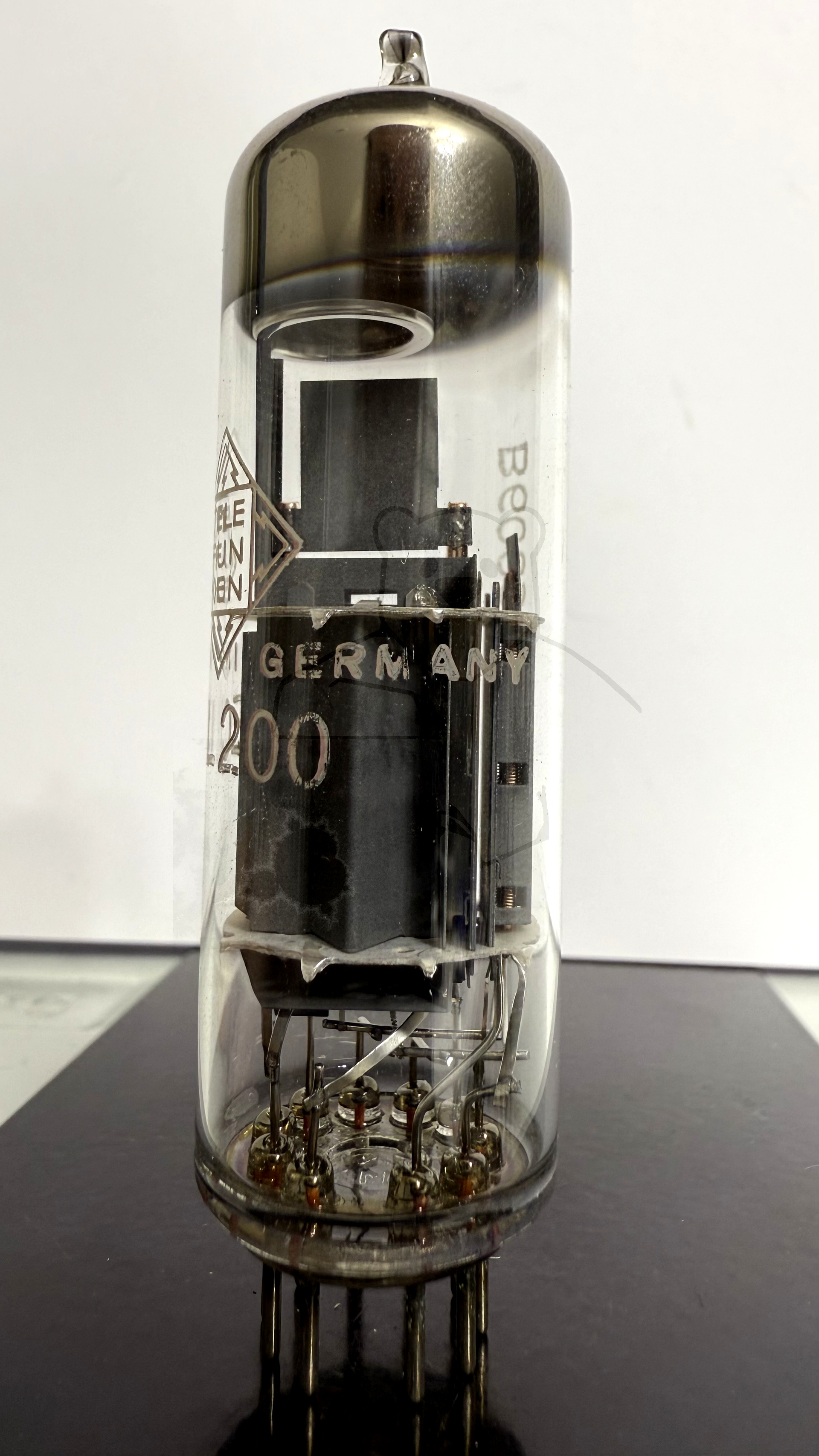

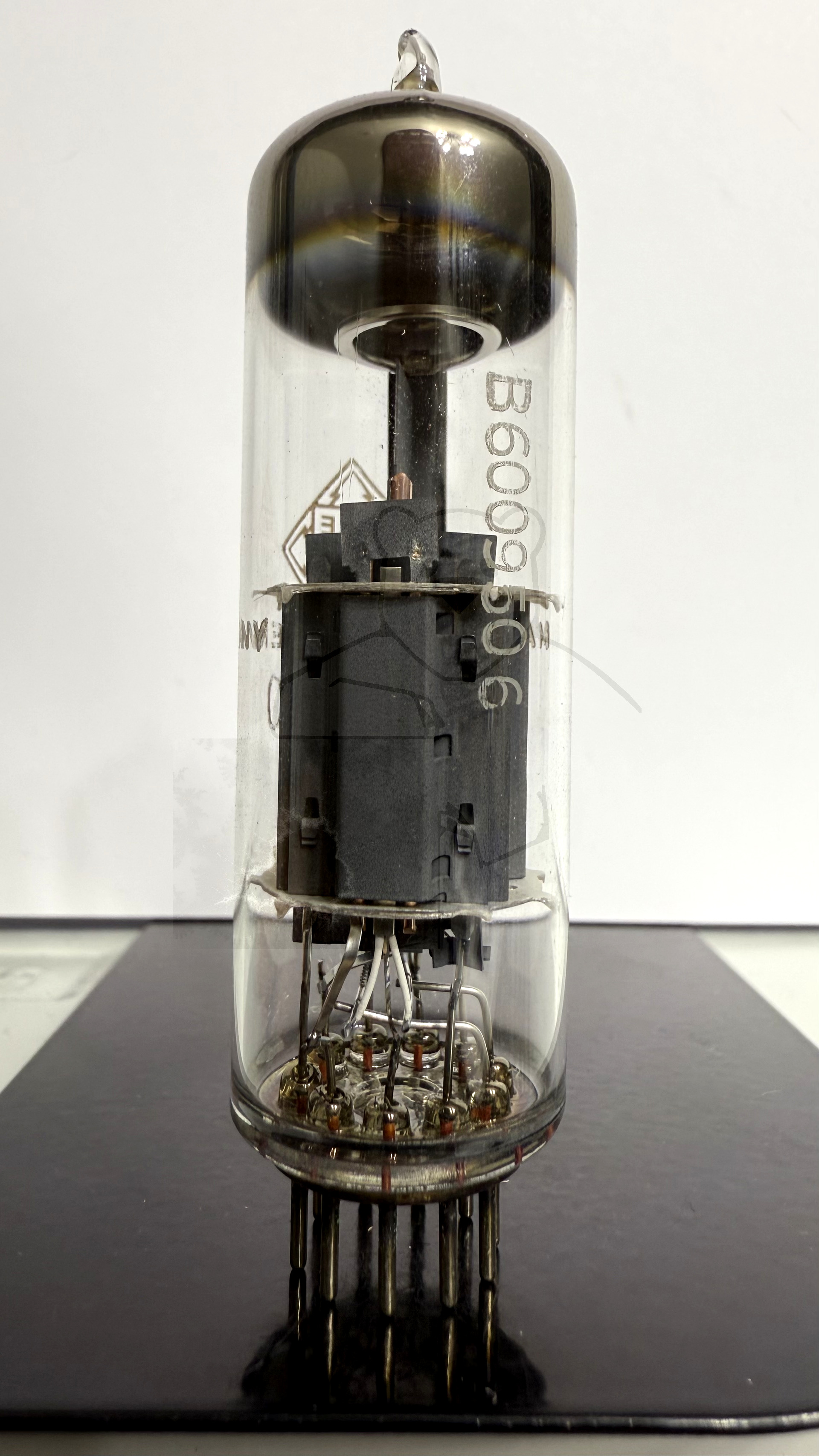

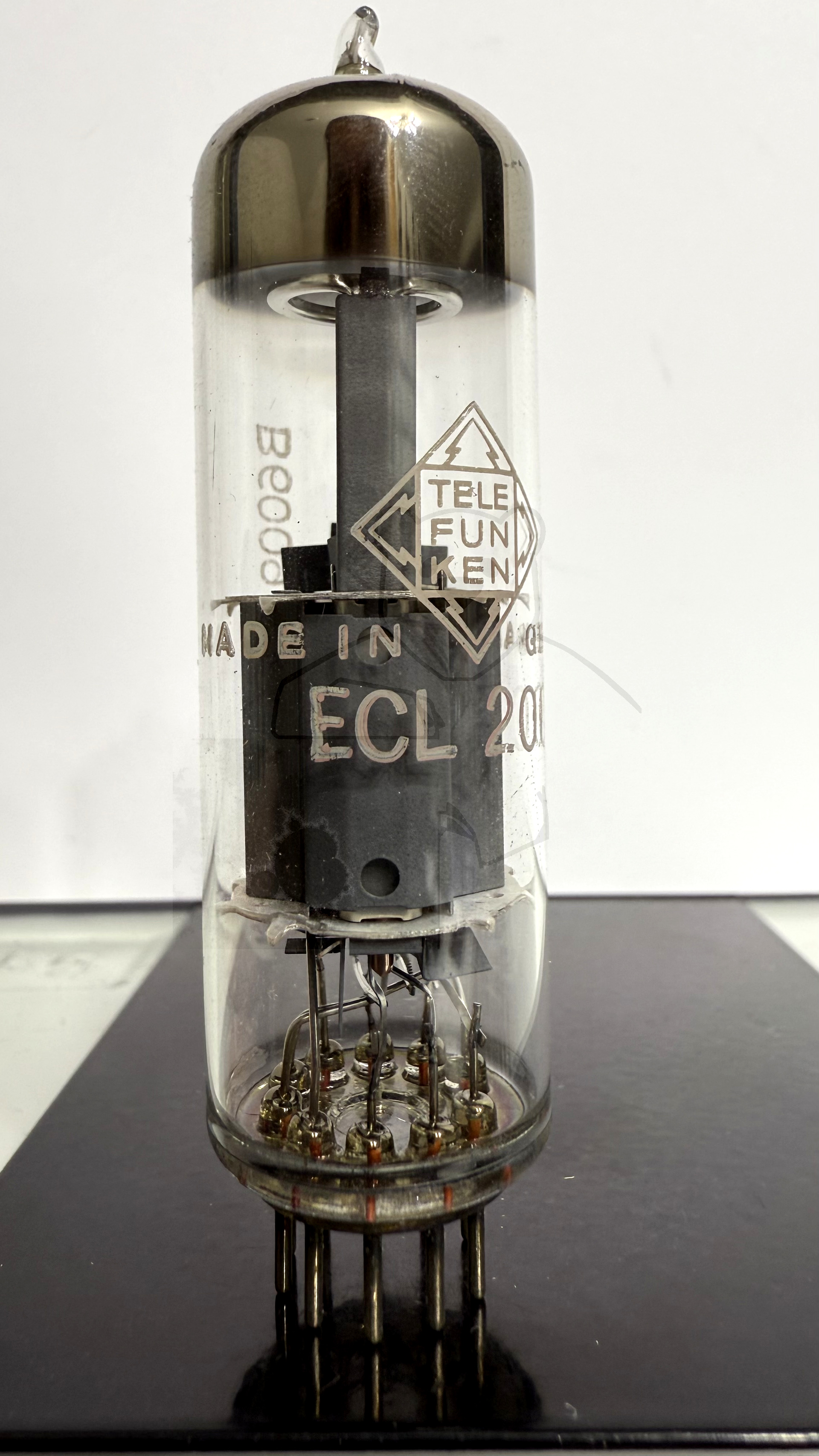

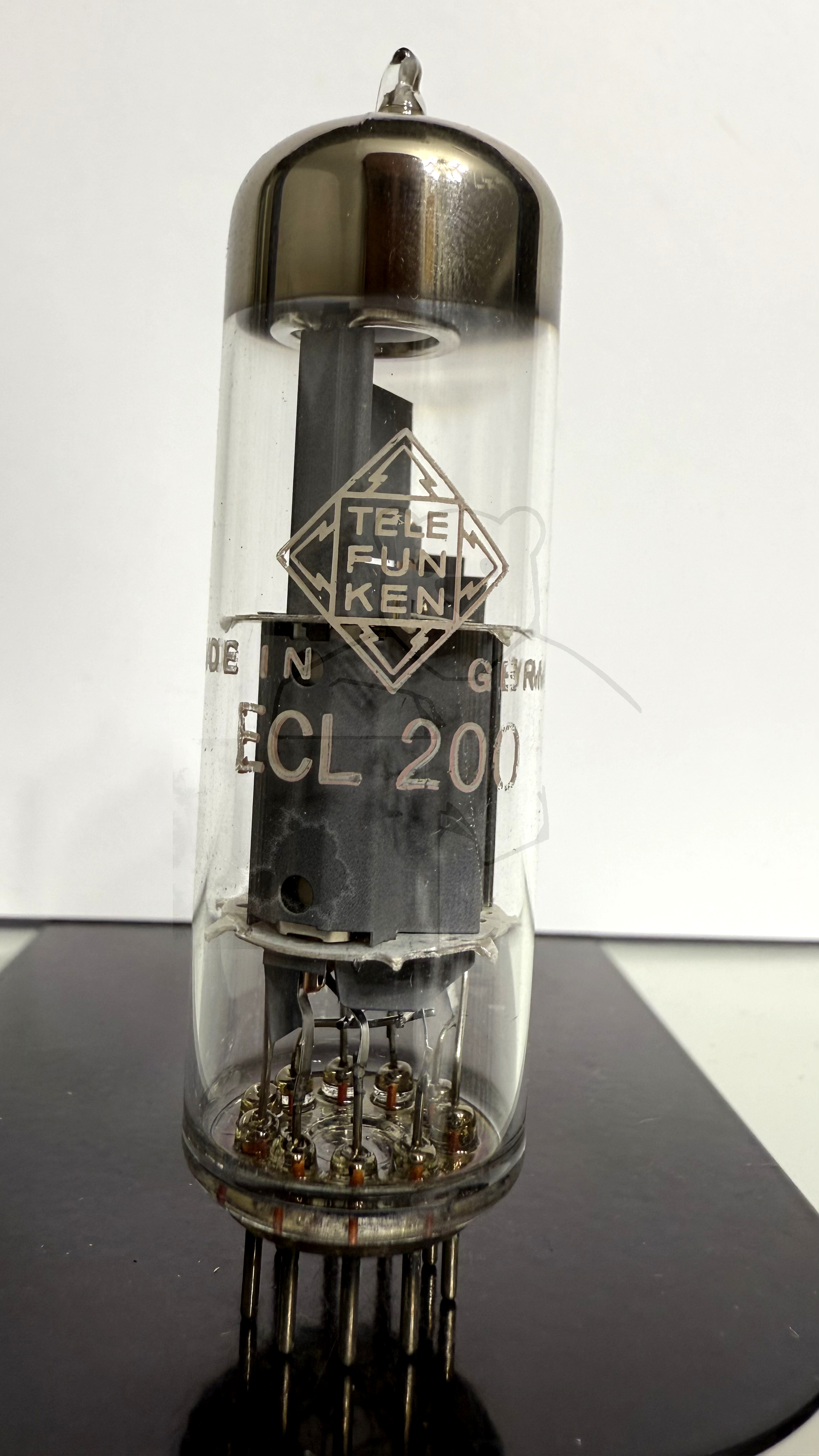

Daten und Bilder der Röhre: ECL200

🔎 Beschreibung der Röhre: ECL200 Inventarnummer: 04292

Name	→ ECL200
Vergleichsname
Hersteller	→ Telefunken (Mit Raute im Boden)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,77
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	B6009506
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S12

🔎 Beschreibung der Systeme für die Röhre: ECL200

	System 1	System 2
Kathode	3	4
Gitter 1	2	9
Gitter 2		8, 10
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	7
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung	4	4
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

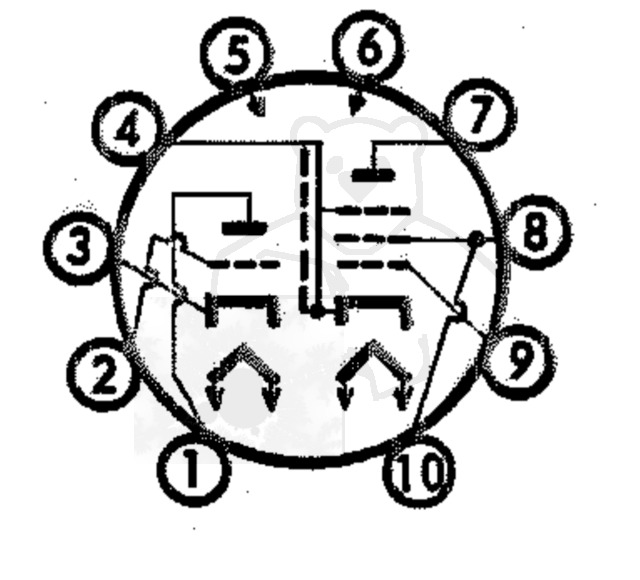

🔎 Sockelschaltung der ECL200

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: ECL200
Datenblatt ECL200 Mazda Belvu [www.tubedata.info].pdf (186 kB)
