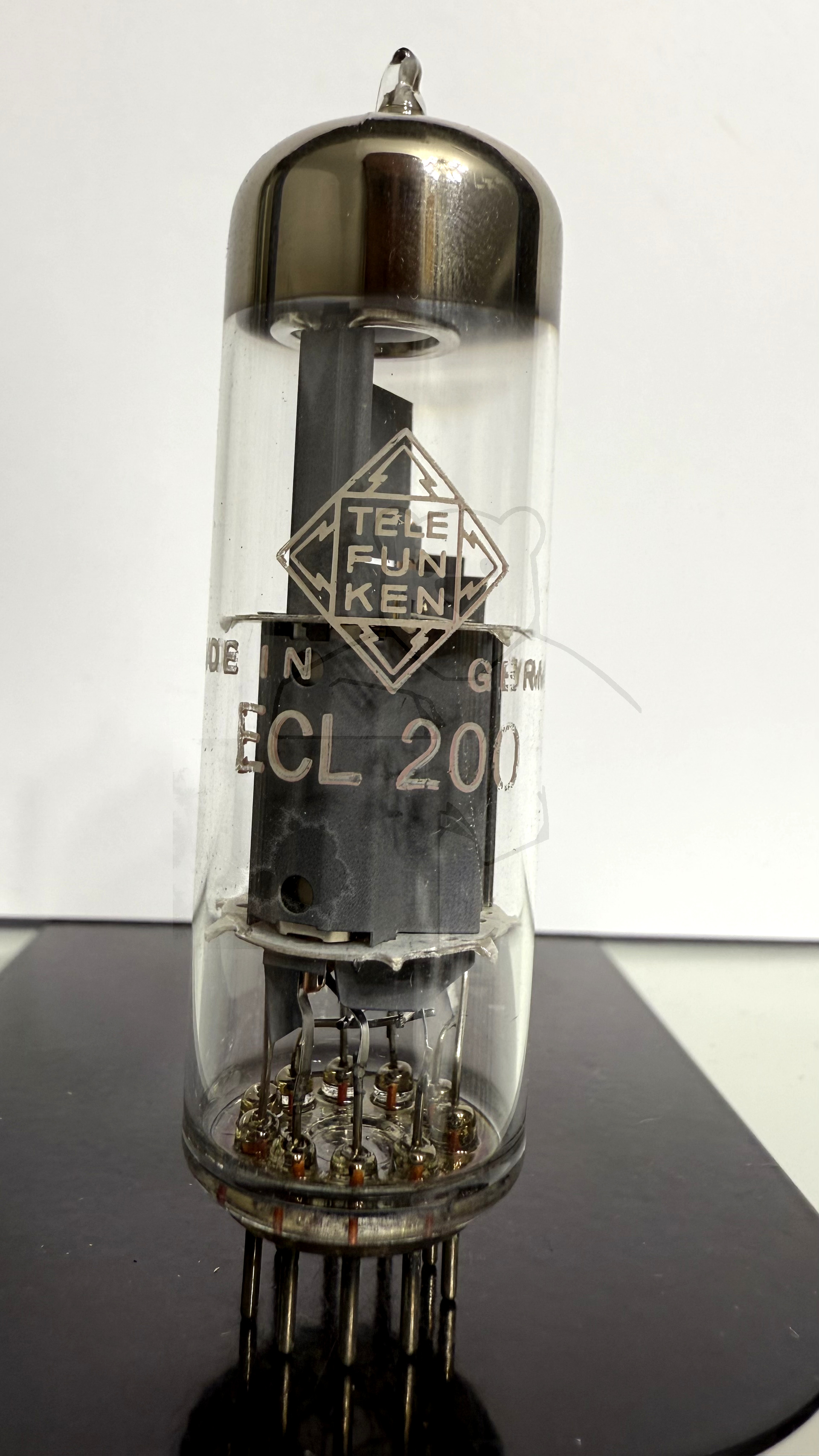

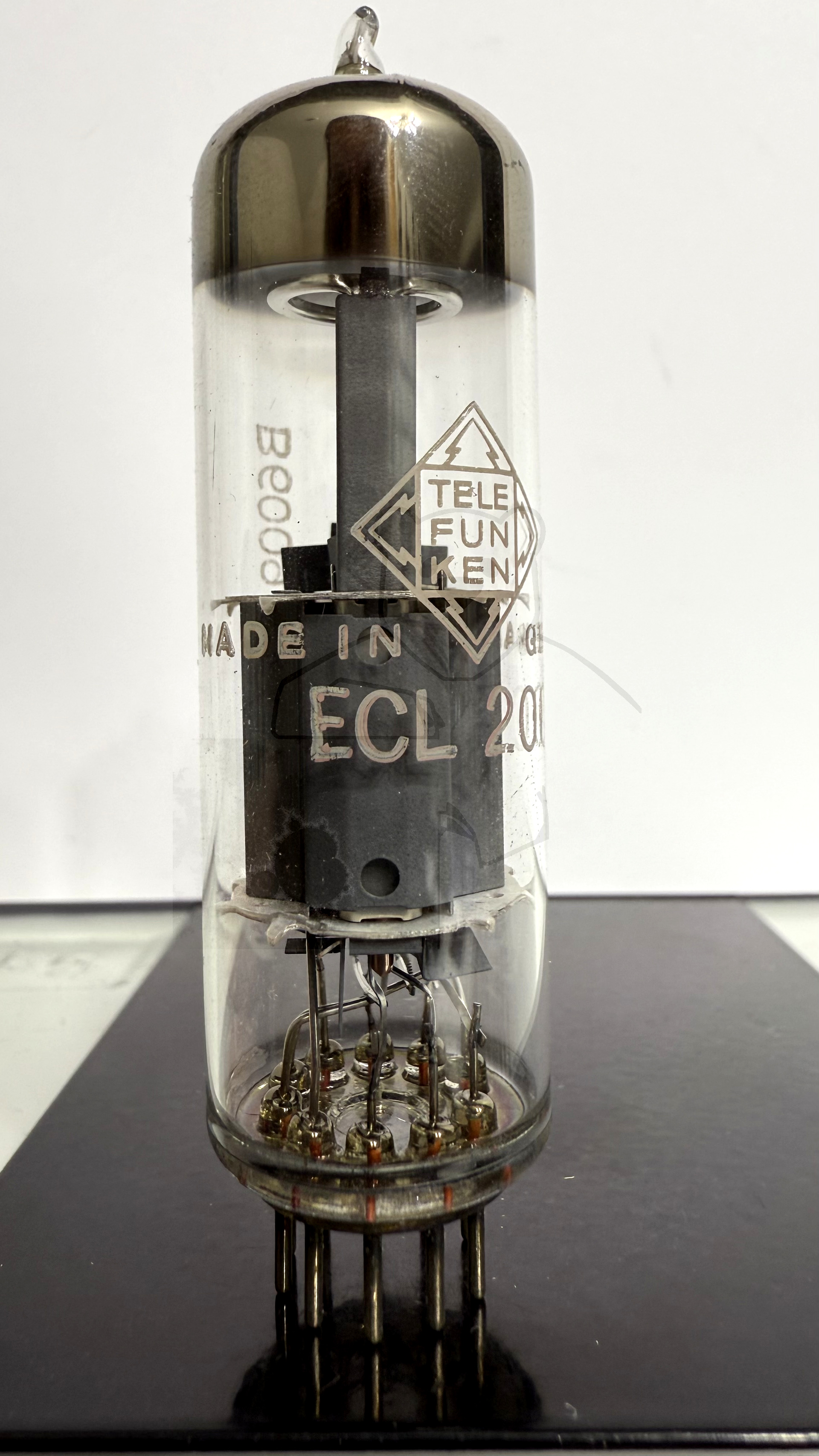

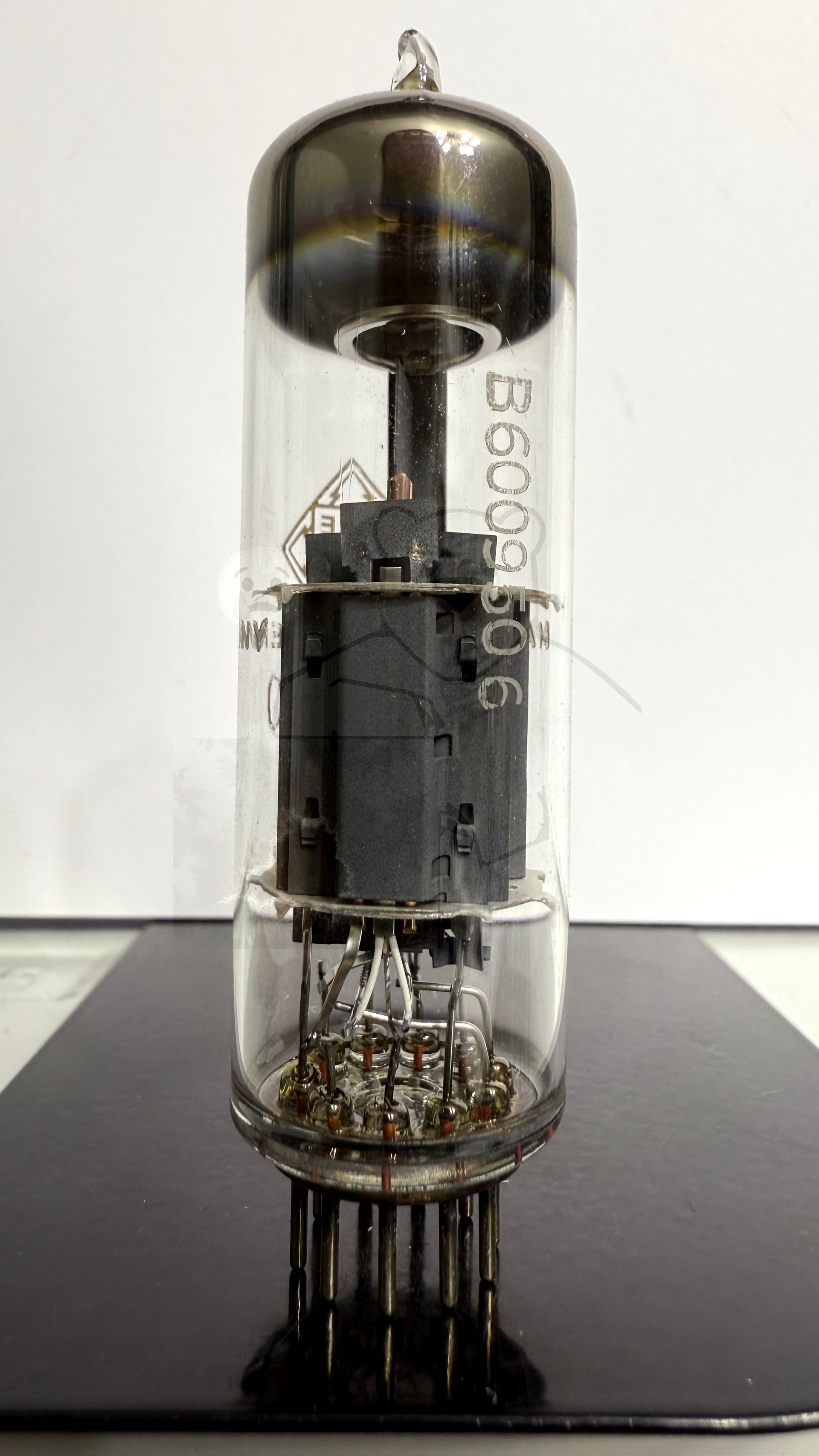

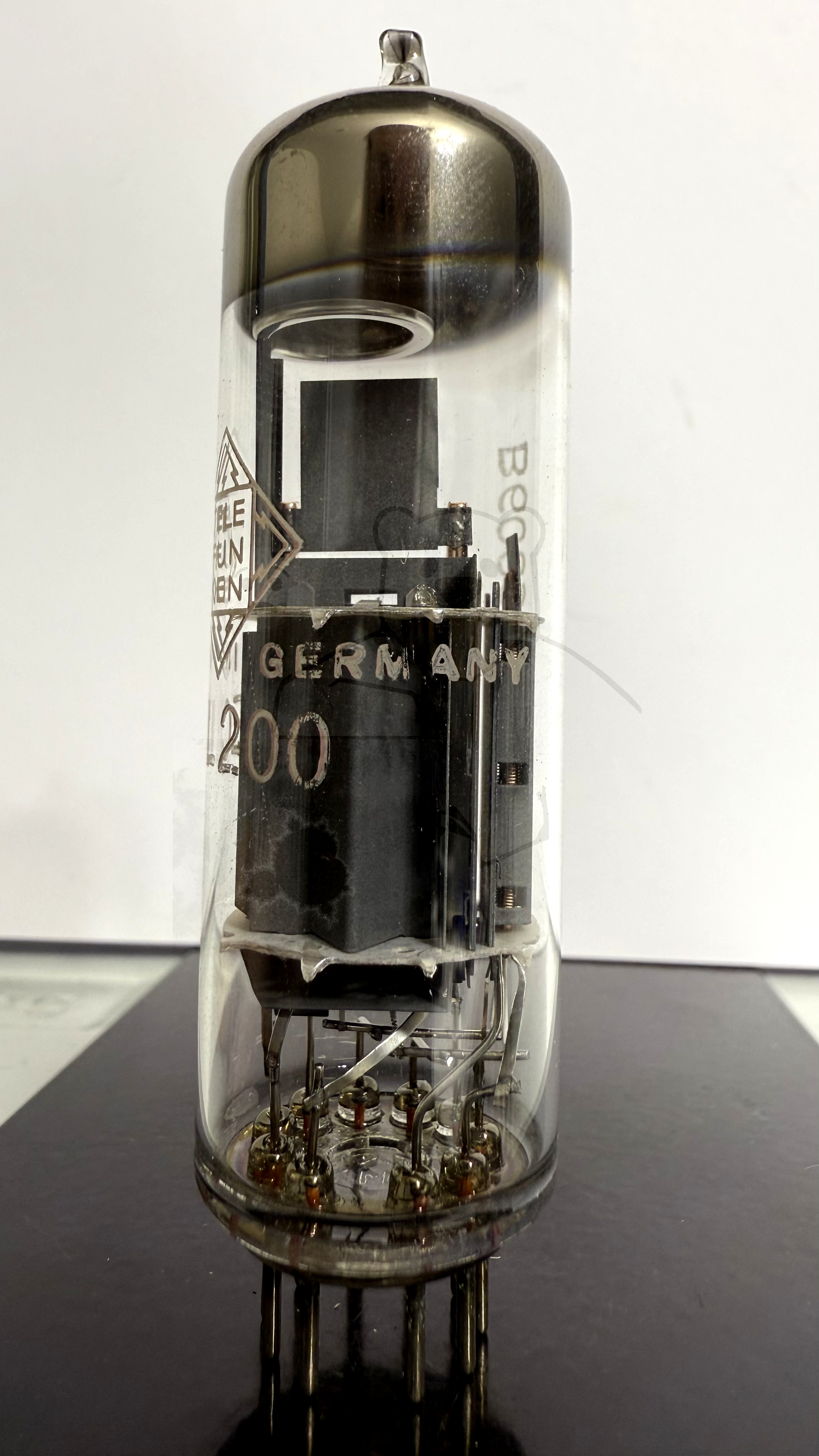

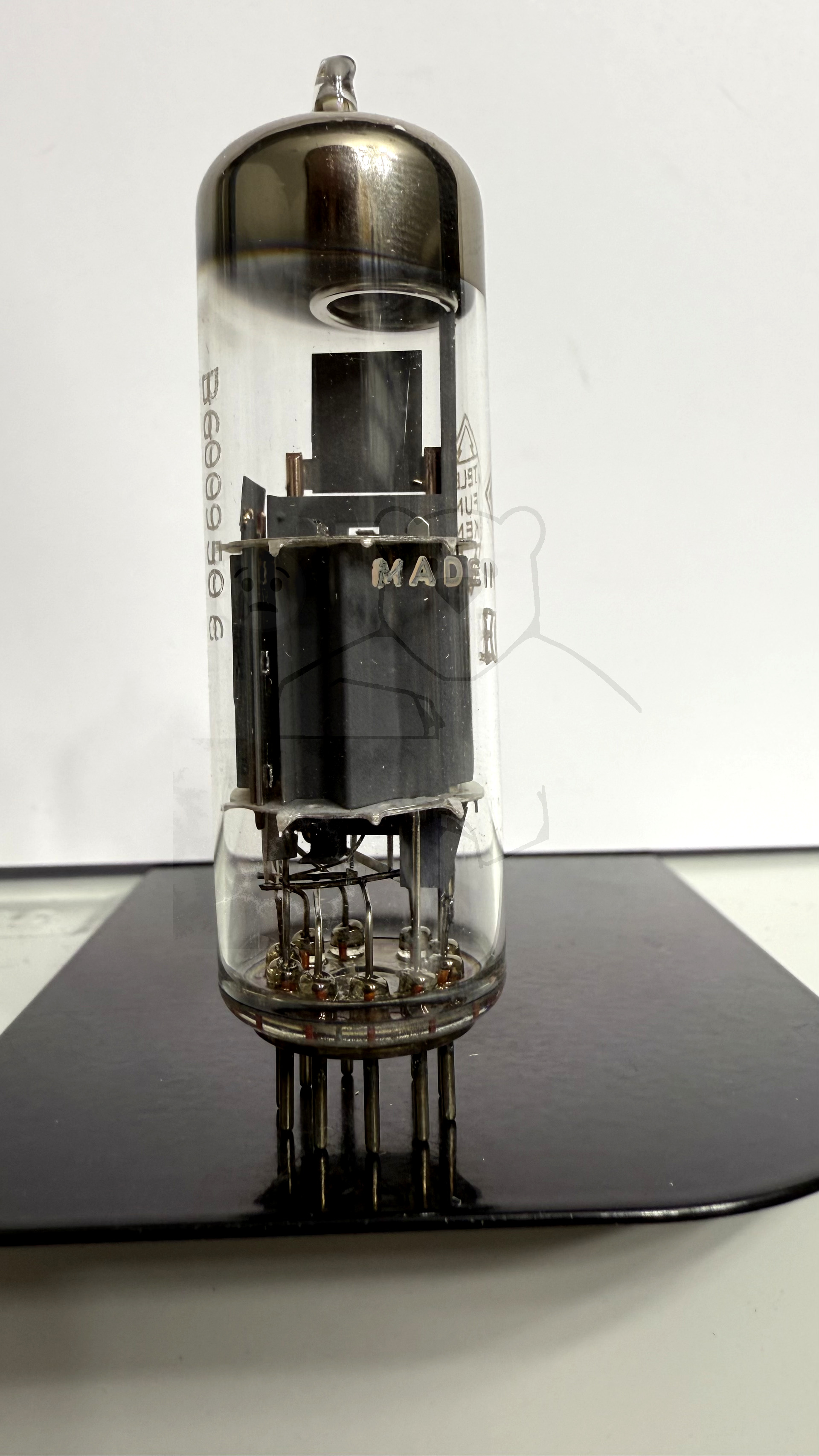

Daten und Bilder der Röhre: ECL200

🔎 Beschreibung der Röhre: ECL200

Name	ECL200
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,77
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:32:23

🔎 Beschreibung der Systeme für die Röhre: ECL200

	System 1	System 2
Kathode	3	4
Gitter 1	2	9
Gitter 2		8, 10
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	7
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung	4	4
Funktion	→ Bildsynchronisation	→ Bildsignal, Endverstaerker
