đ Beschreibung der Röhre: 95105 Inventarnummer: 04264
| Name | â 95105 |
| Vergleichsname | |
| Hersteller | â Philips Miniwatt |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | Die â 95105 ist die Industrieversion der â EL42. Diese Röhre ist eine Endpentode und wurde speziell fĂŒr EmpfĂ€nger konstruiert, die in Fahrzeugen eingebaut wurden.ï»ż |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | M51 B4D |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S11 |
đ Beschreibung der Systeme fĂŒr die Röhre: 95105
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 95105
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 95105
Anwendung EL42 [www.tubedata.info].pdf (562 kB)
Datenblatt EL42 La Radiotechnique [www.tubedata.info].pdf (70 kB)
Datenblatt EL42 Mullard [www.tubedata.info].pdf (23 kB)
Datenblatt EL42 Philips.pdf (311 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 95105

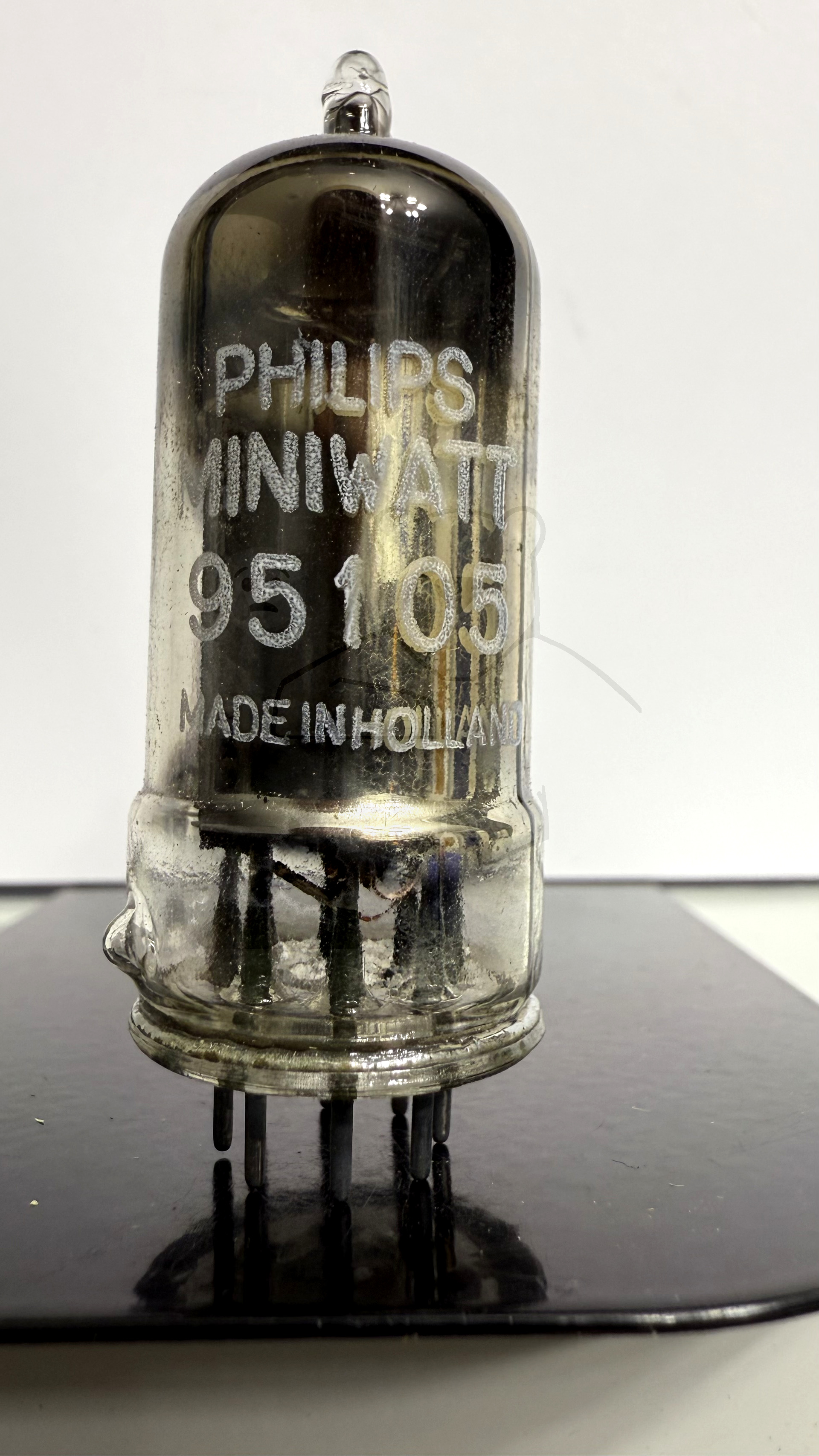

Röhre 95105 #4264 Bild 1
