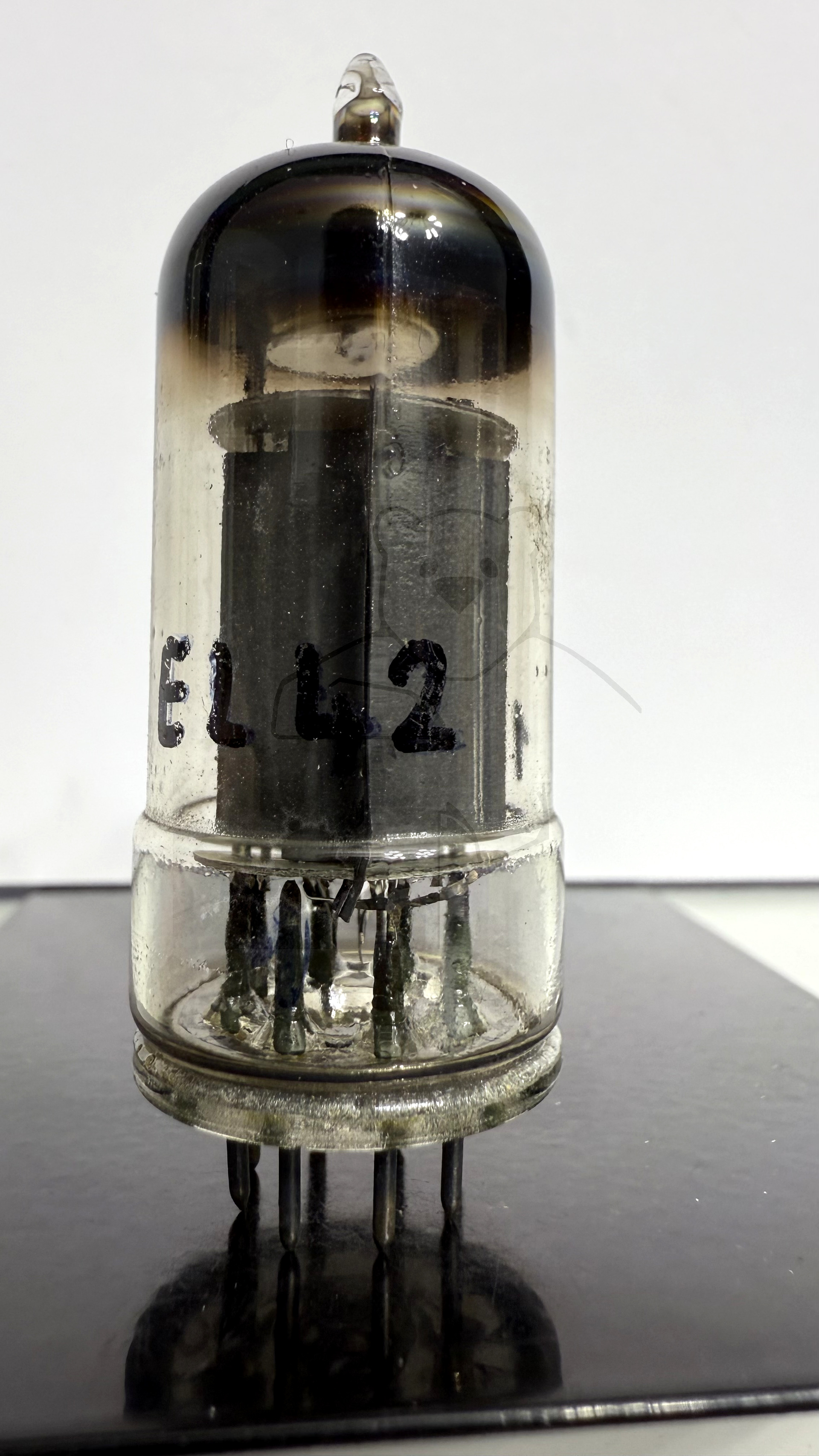

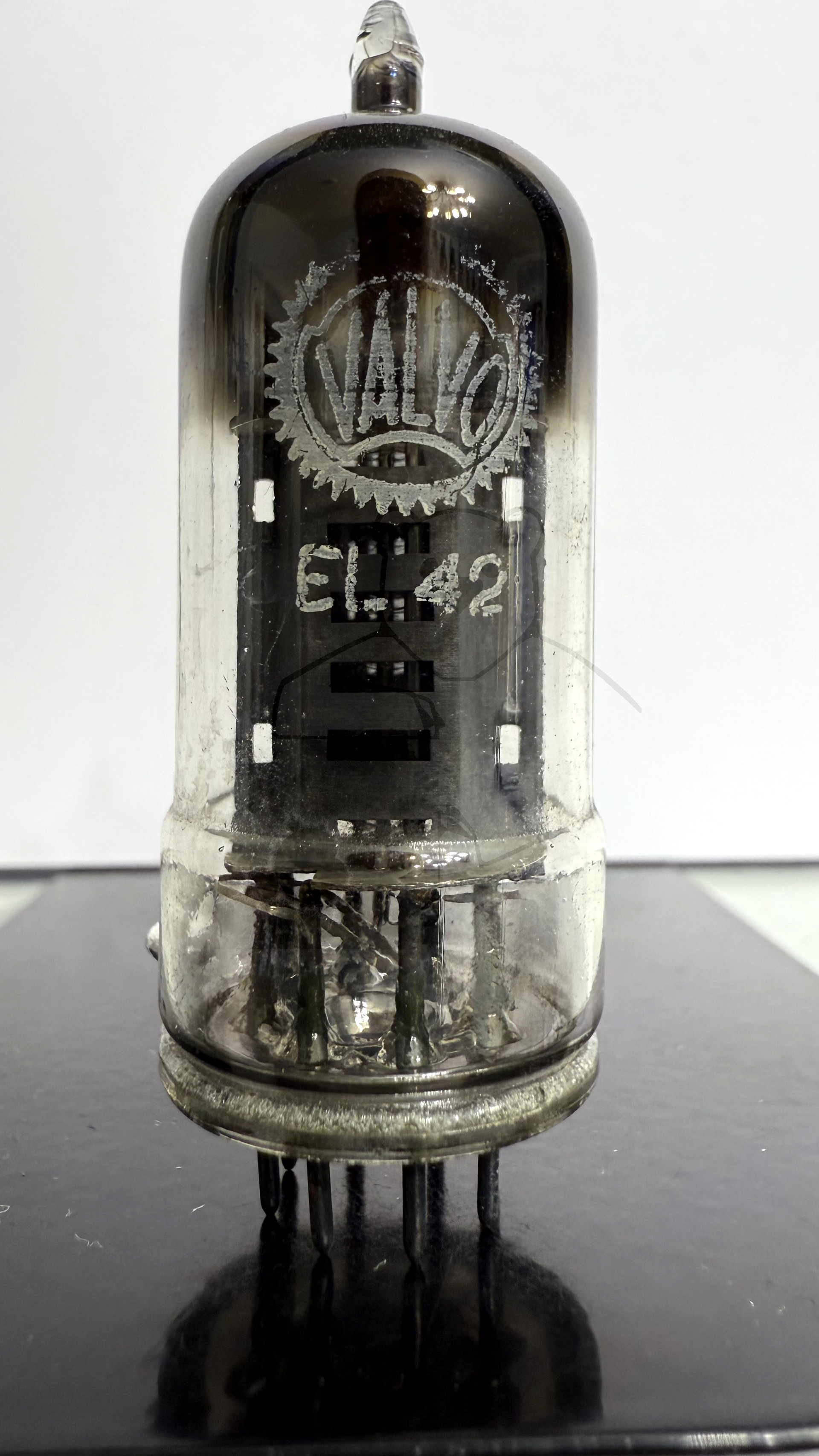

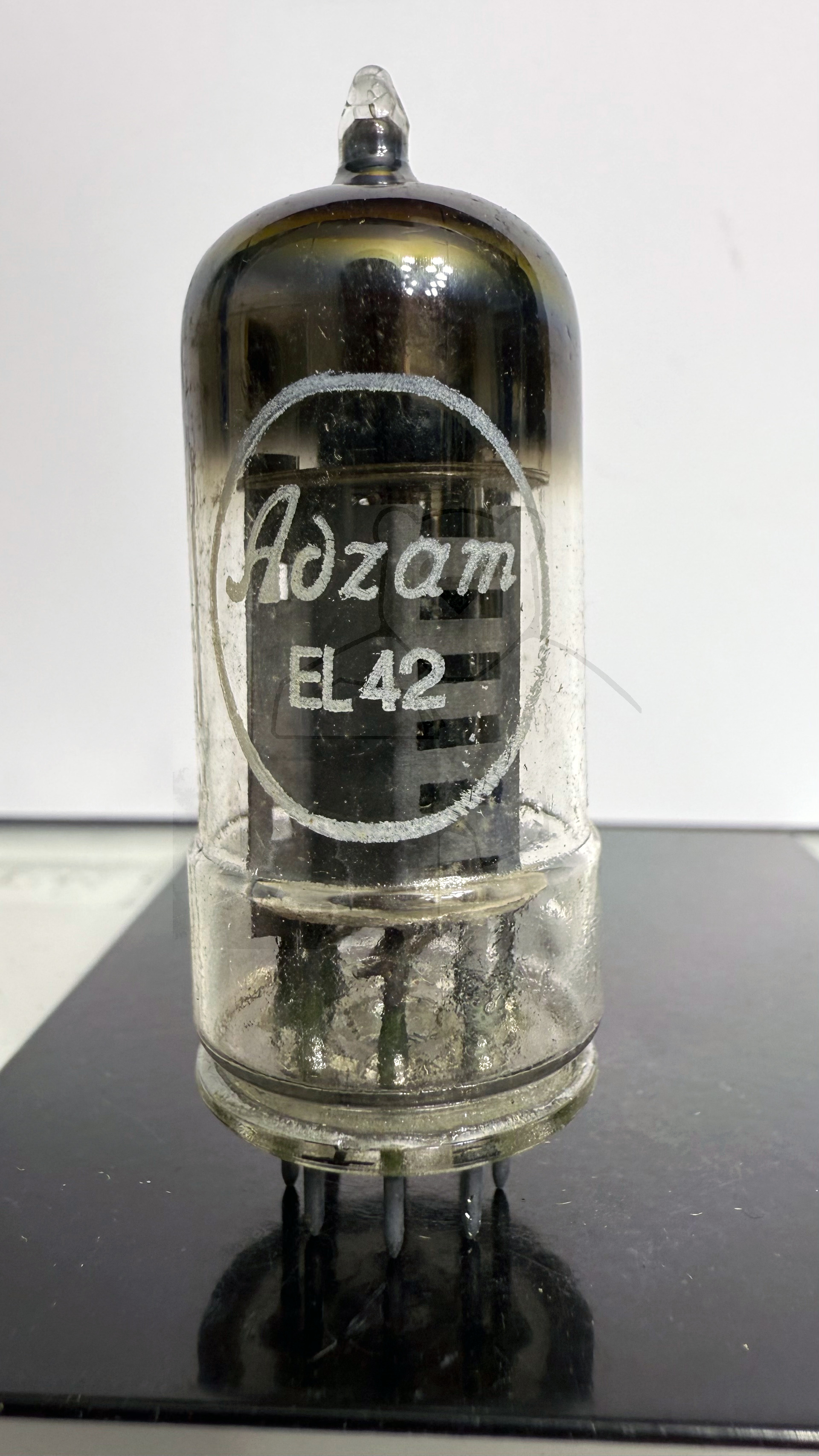

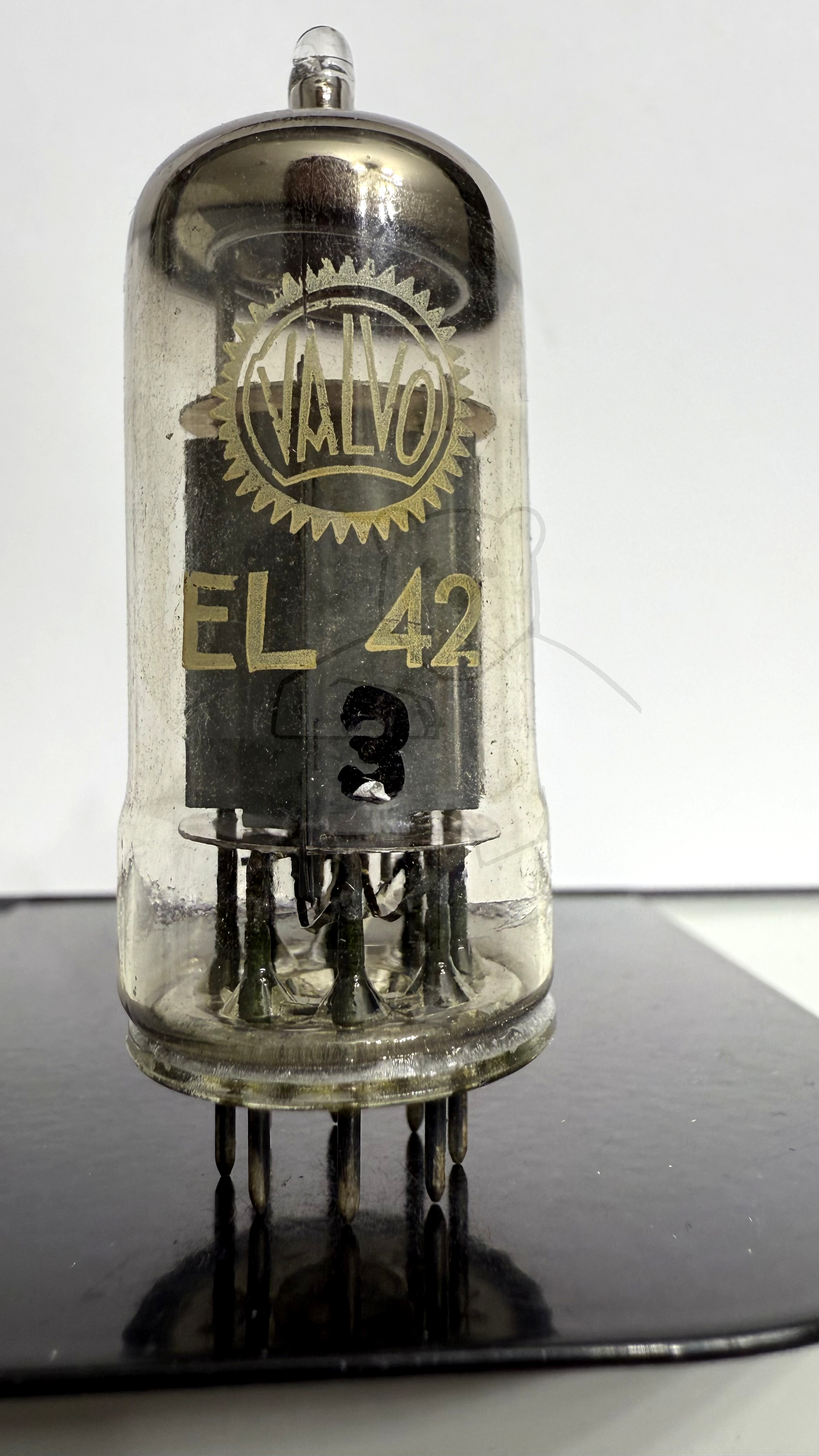

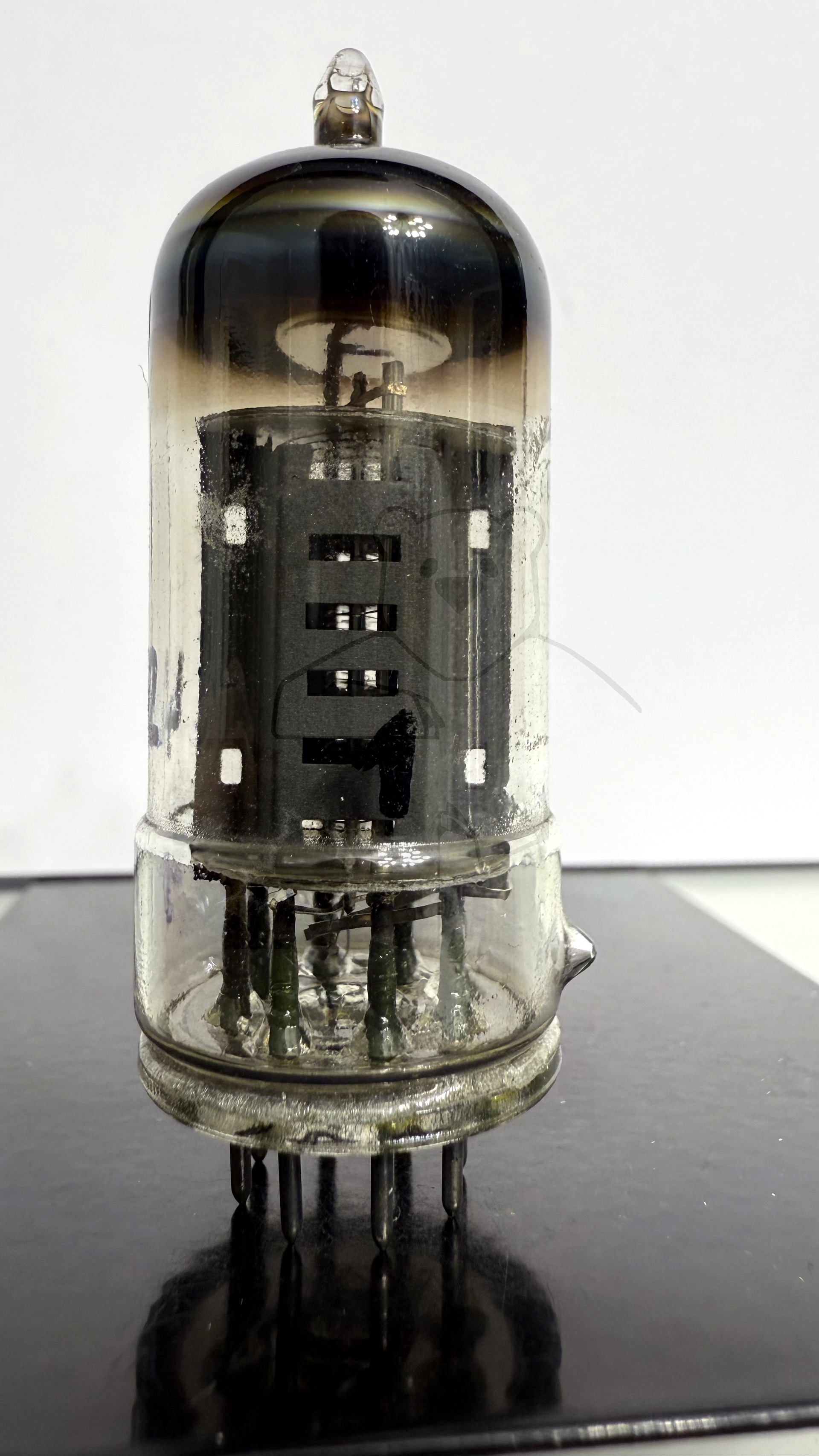

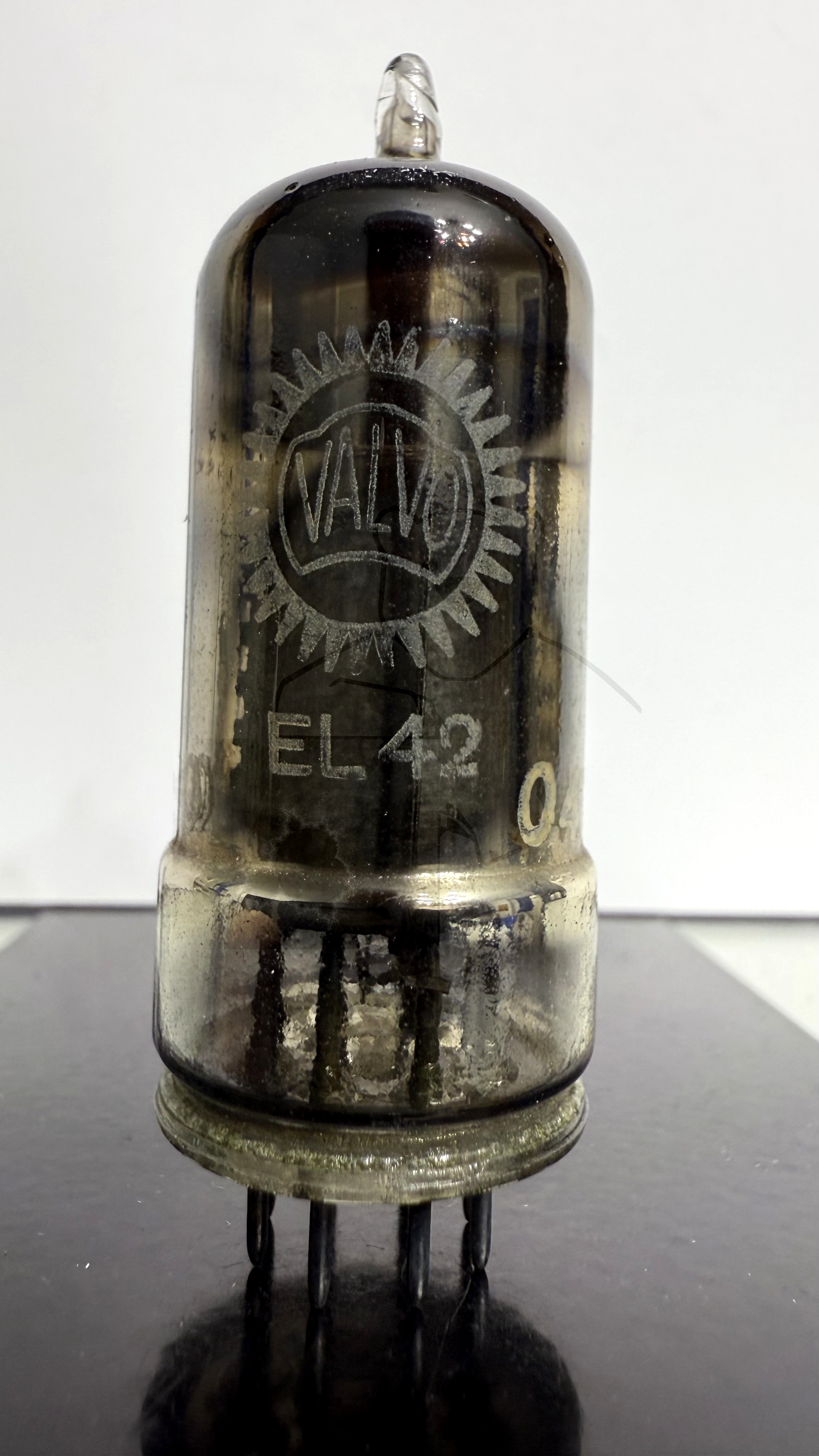

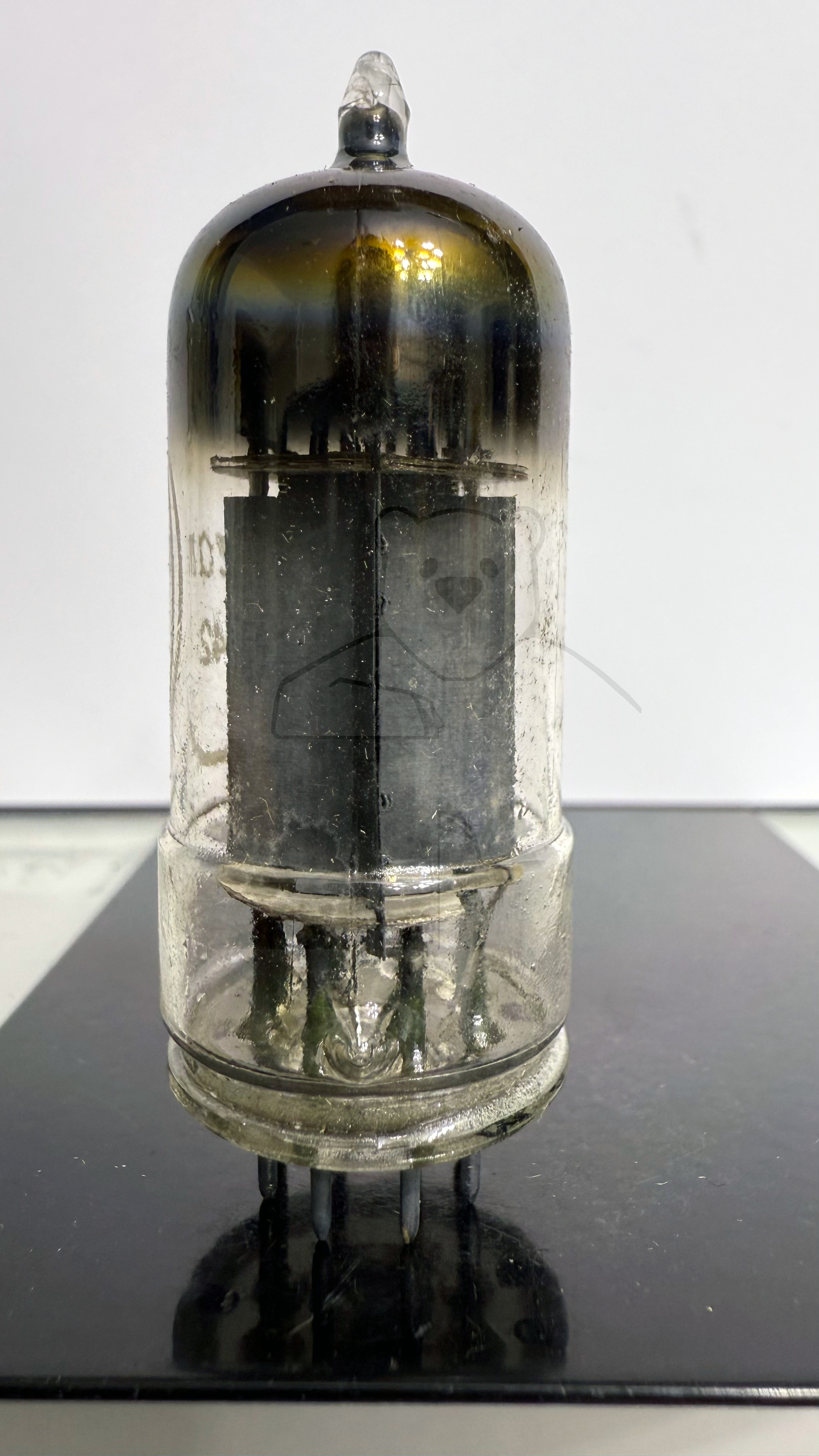

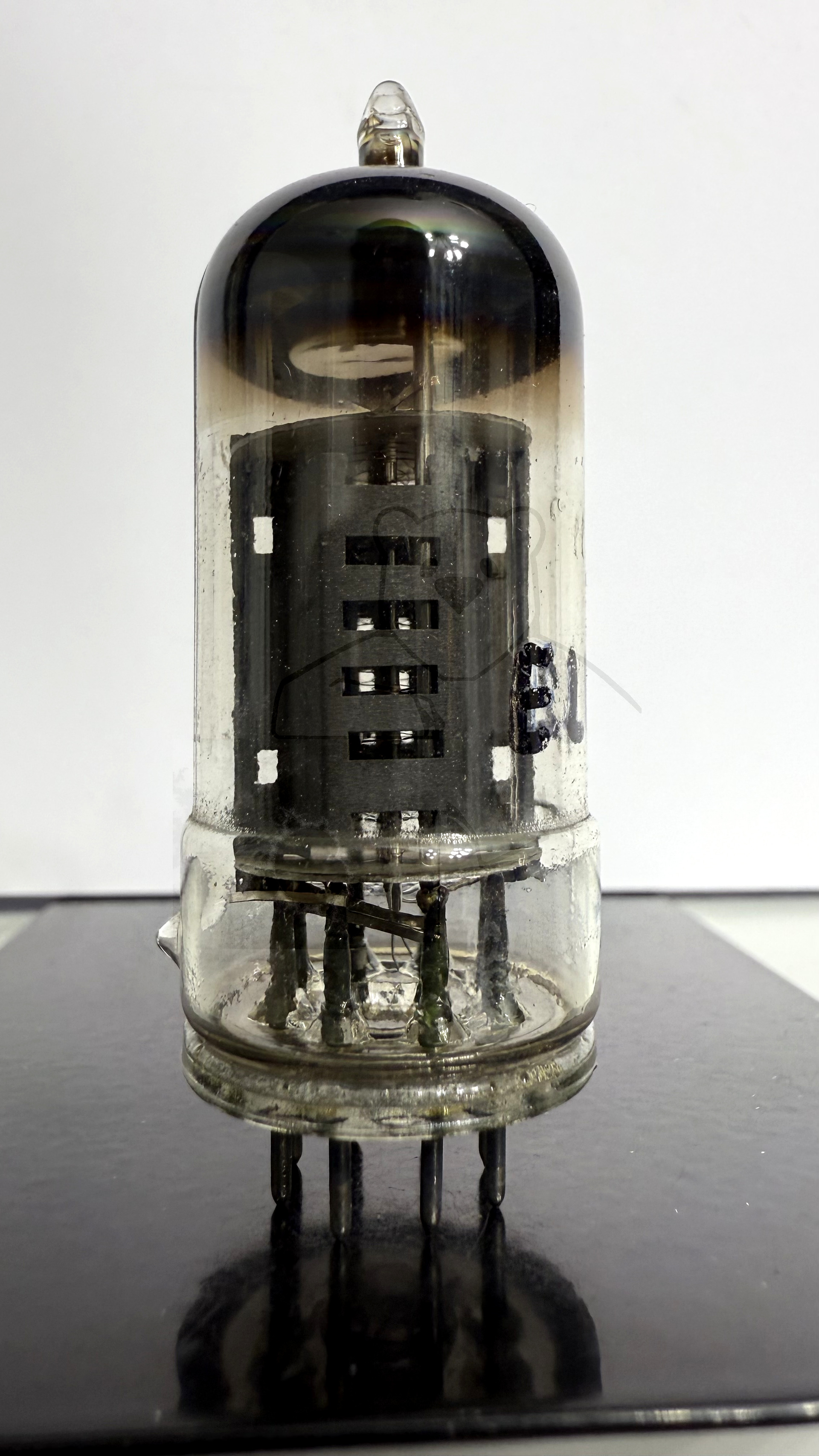

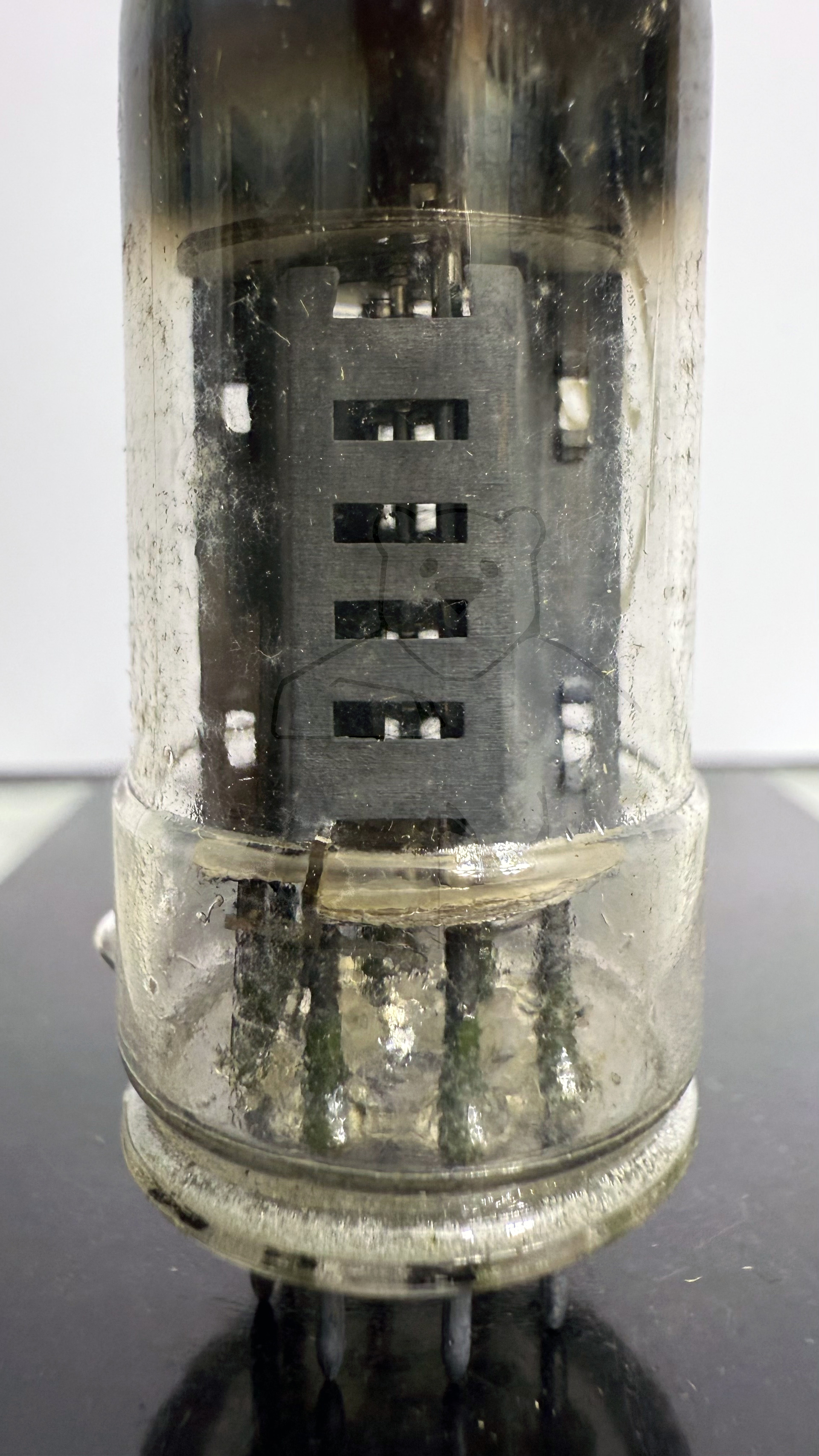

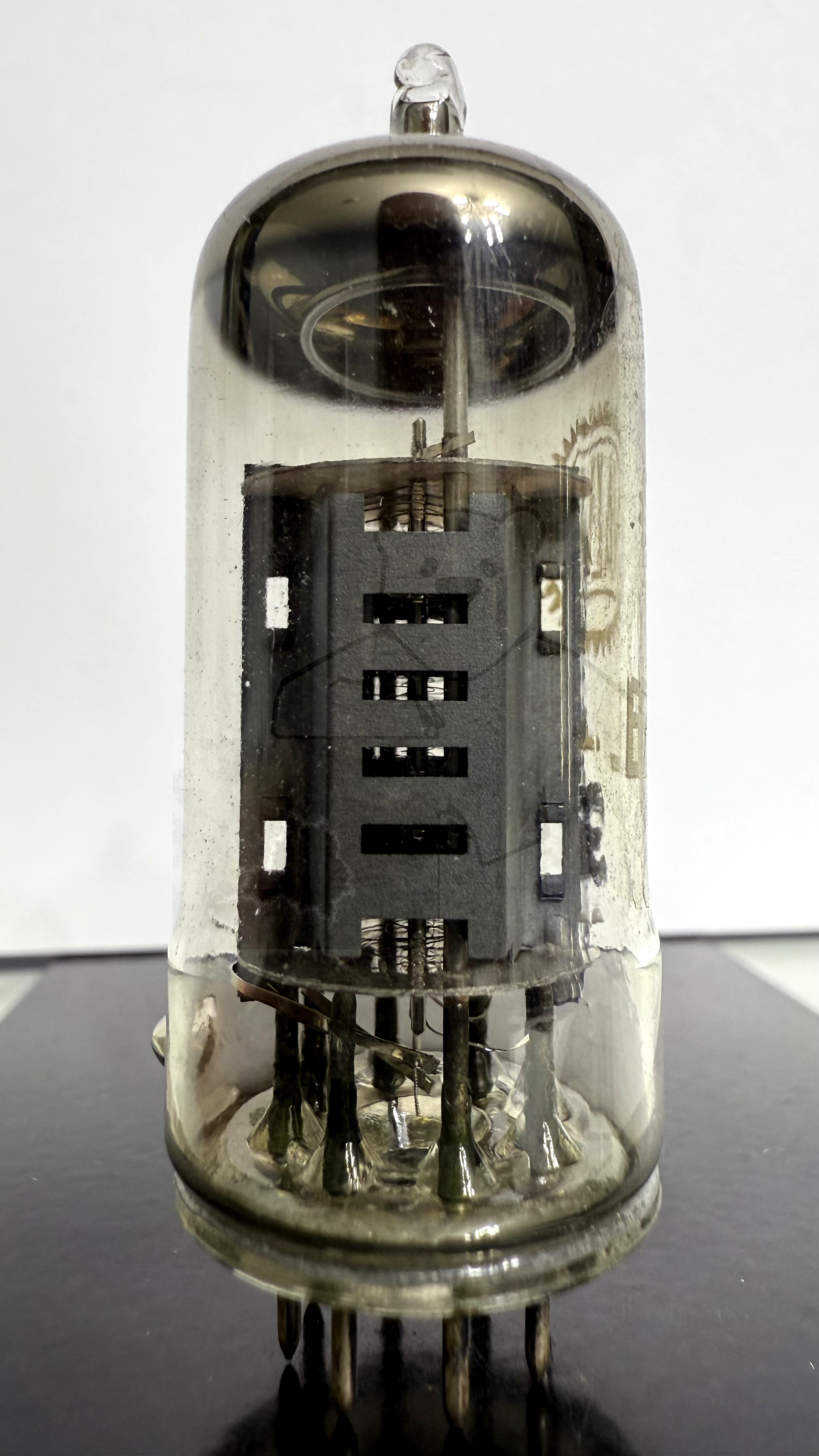

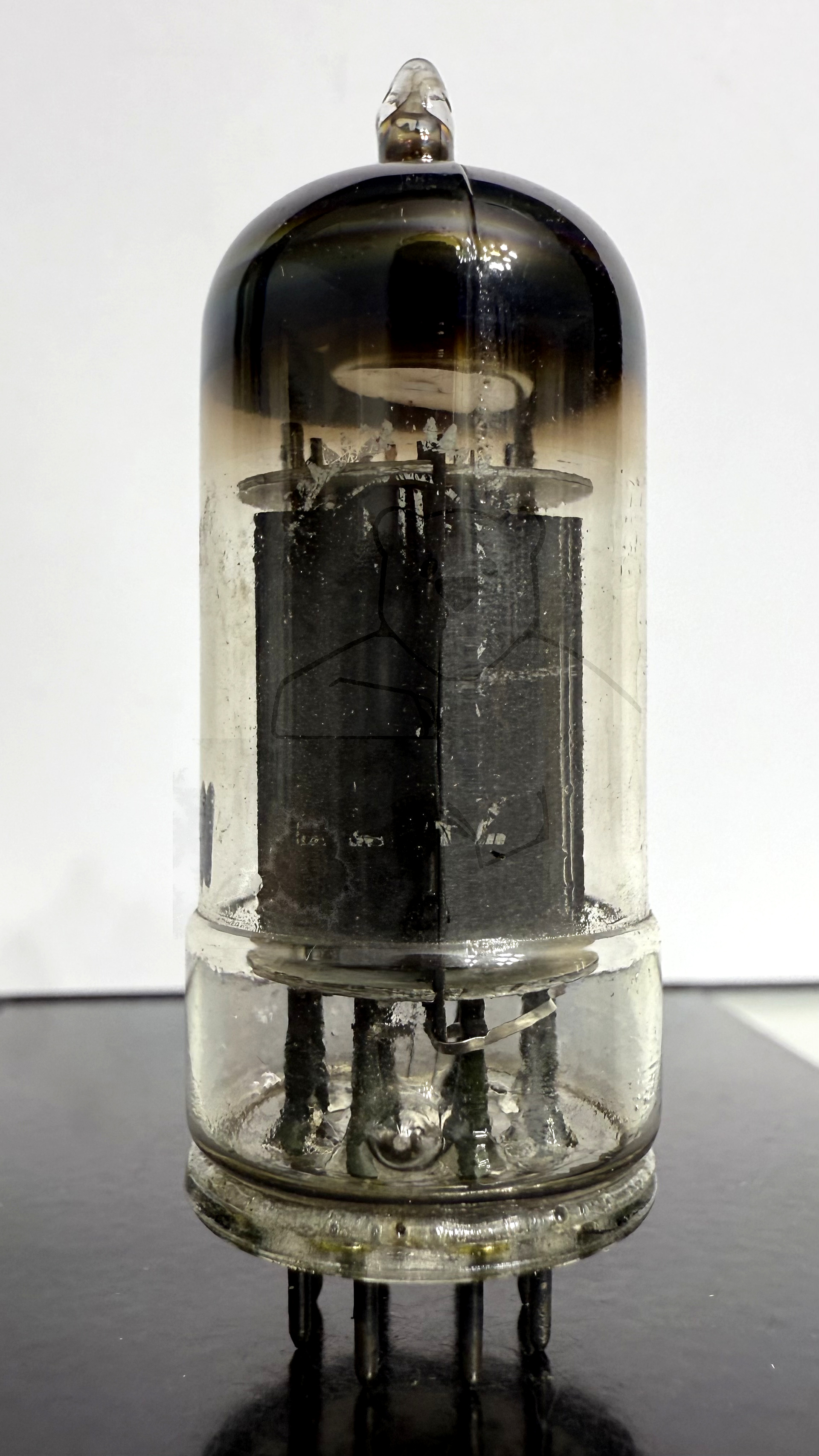

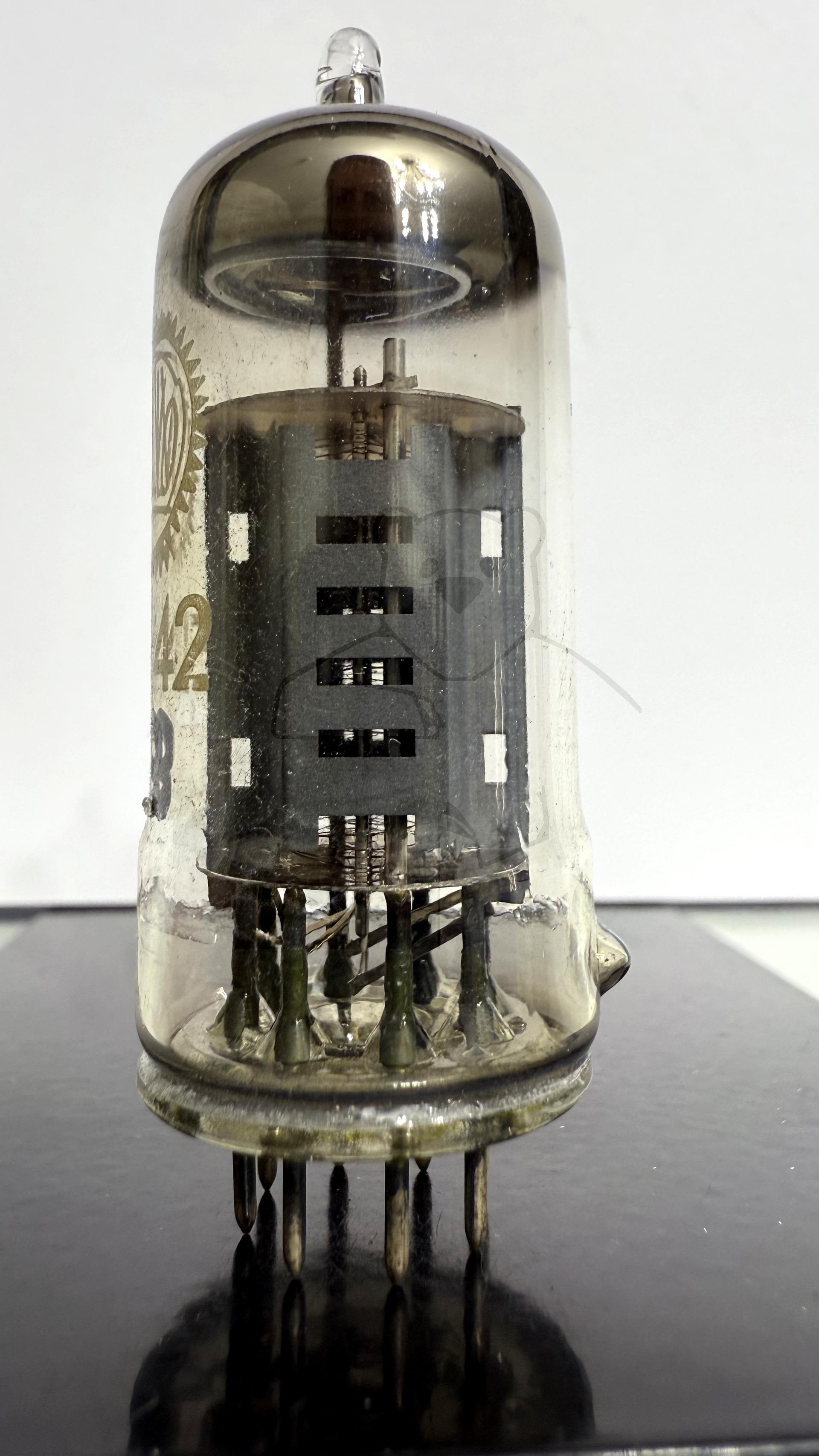

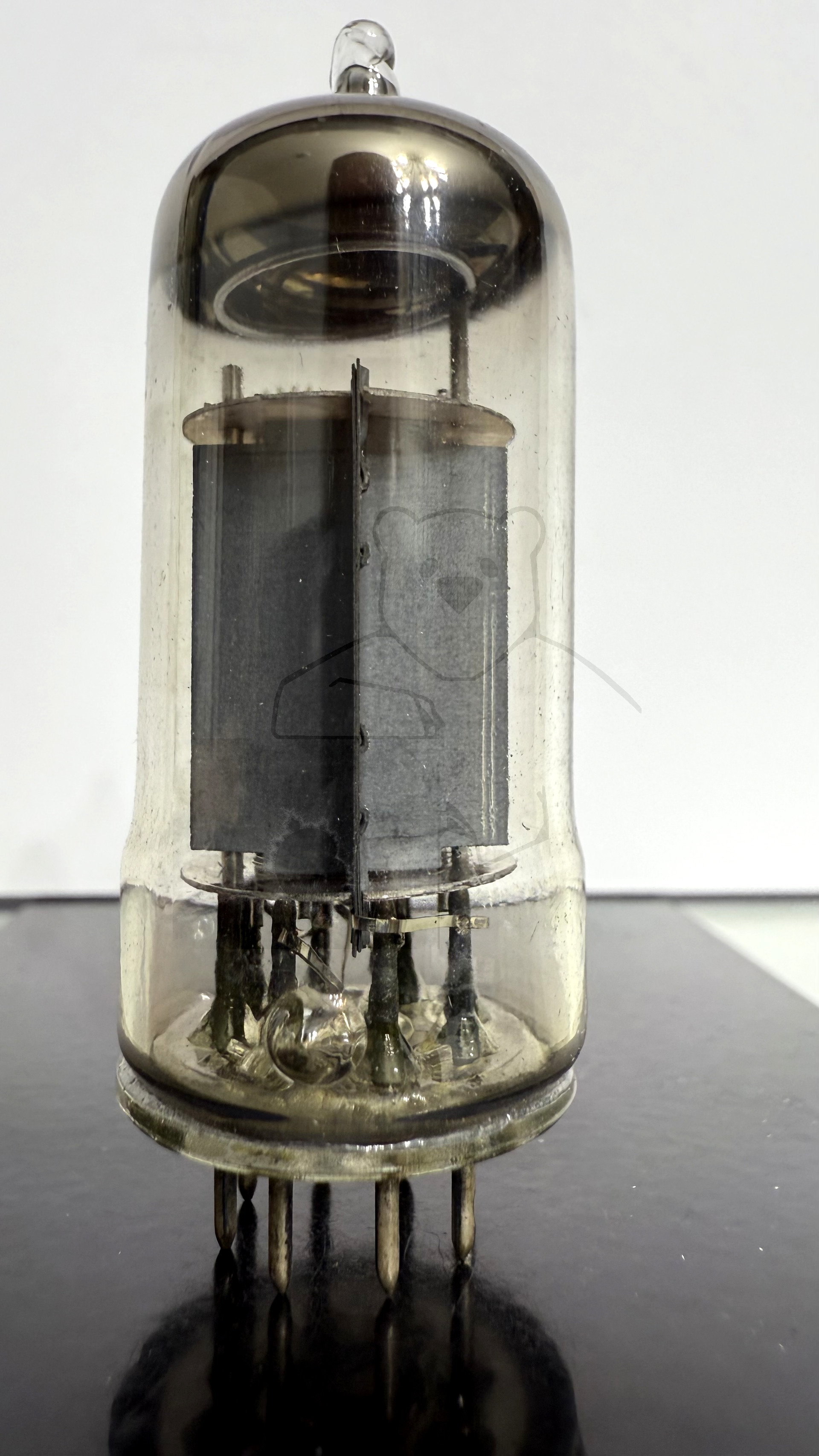

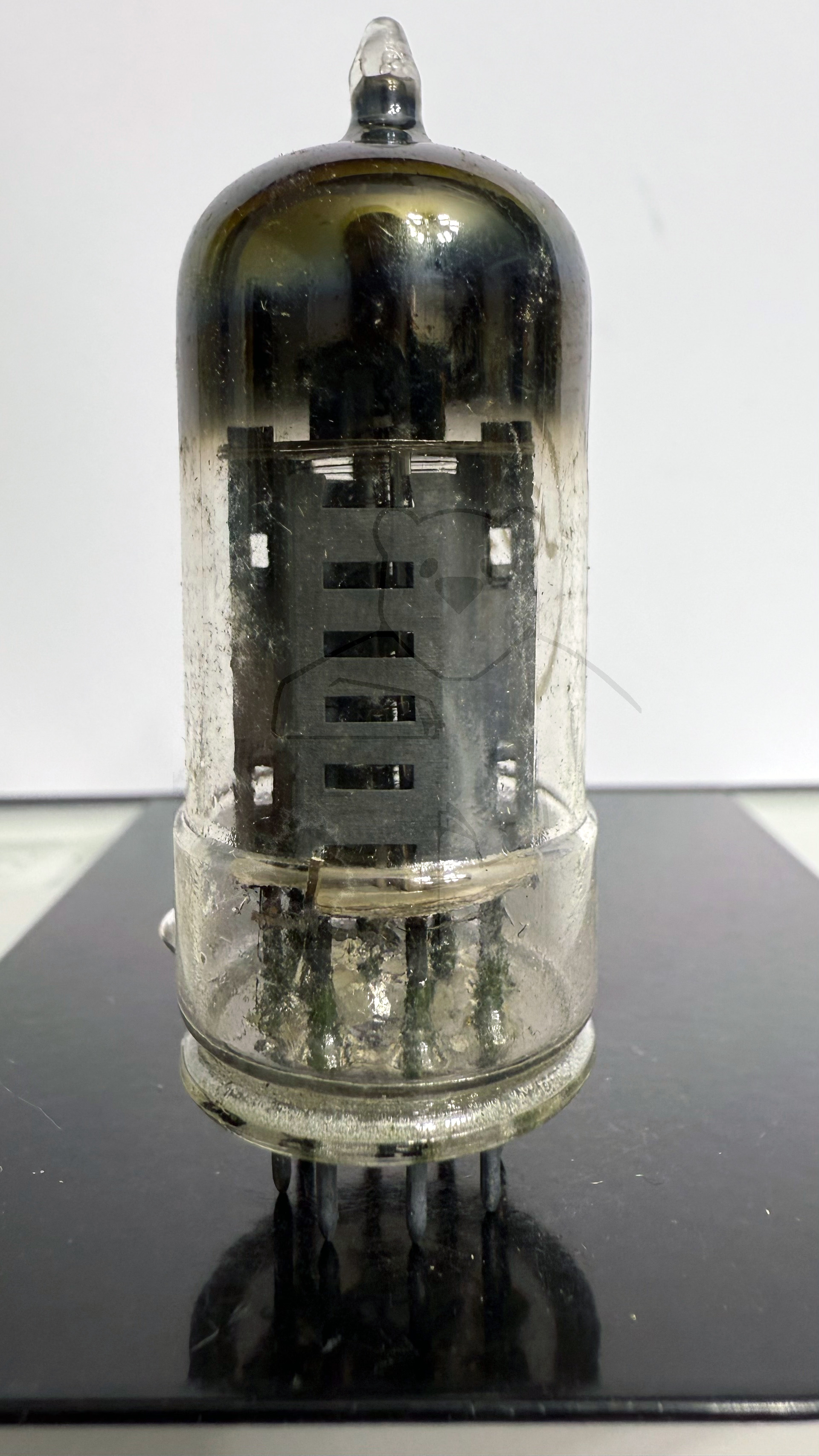

Daten und Bilder der Röhre: EL42

🔎 Beschreibung der Röhre: EL42

Name	EL42
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:12:26

🔎 Beschreibung der Systeme für die Röhre: EL42

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

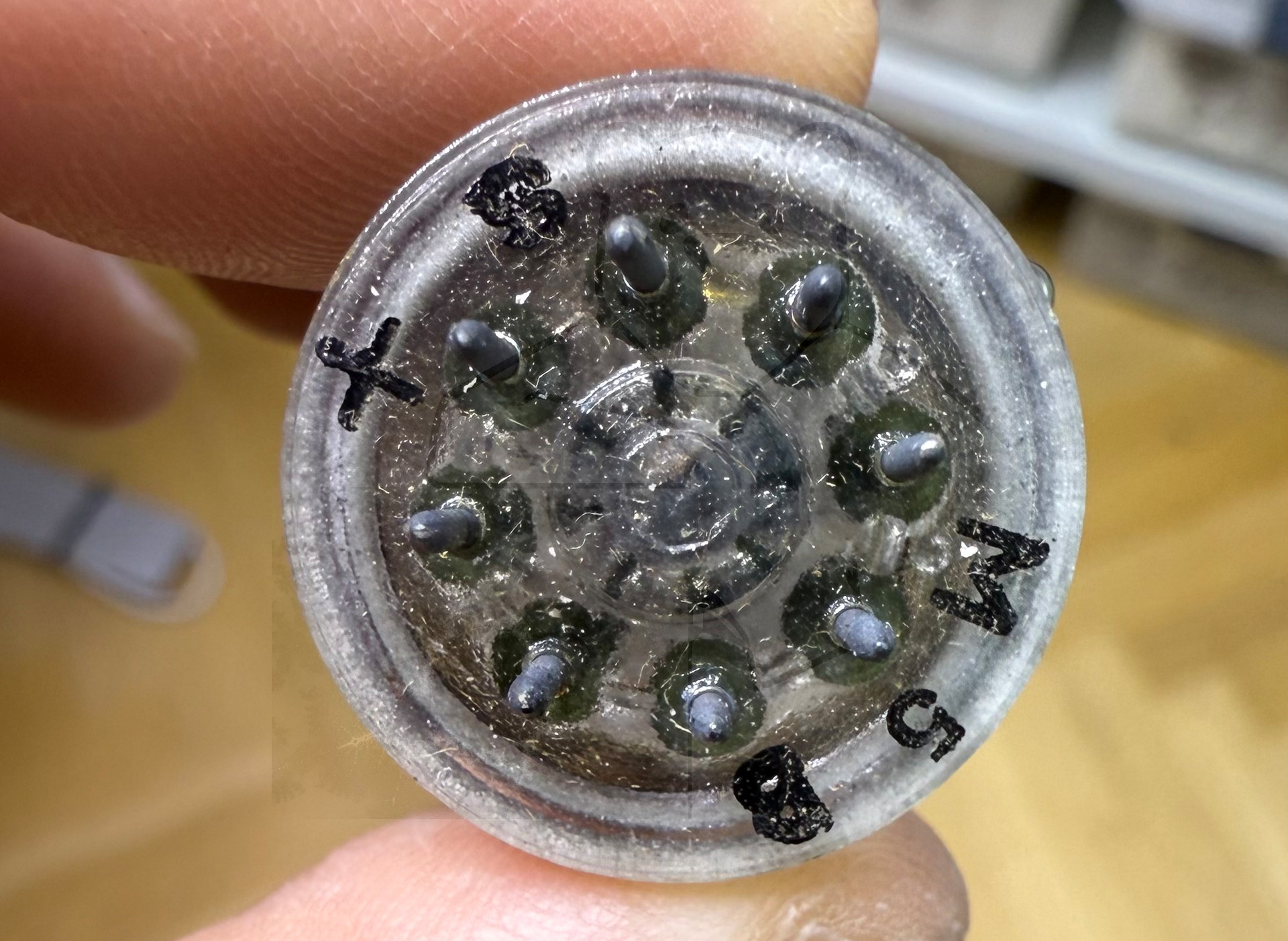

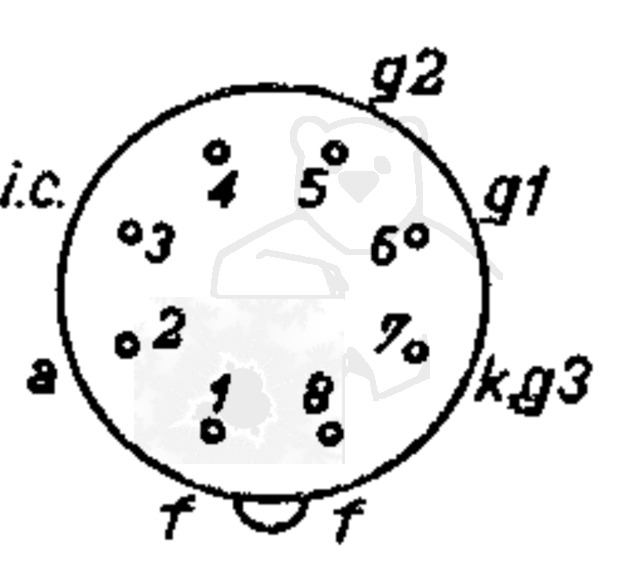

🔎 Sockelschaltung der EL42

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EL42
Anwendung EL42 [www.tubedata.info].pdf (562 kB)
Datenblatt EL42 La Radiotechnique [www.tubedata.info].pdf (70 kB)
Datenblatt EL42 Mullard [www.tubedata.info].pdf (23 kB)
Datenblatt EL42 Philips.pdf (311 kB)
Pruefkarte EL42 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte EL42 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
