🔎 Beschreibung der Röhre: Z803U Inventarnummer: 04239
| Name | → Z803U |
| Vergleichsname | GR33 |
| Hersteller | → Philips |
| Heizspannung (Volt) | |
| Heizstrom (Ampère) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Röhre arbeitet mit Edelgasfüllung |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | Gd2 R1Jπ |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S11 |
🔎 Beschreibung der Systeme für die Röhre: Z803U
| System 1 | |
| Kathode | 4, 5, 7 |
| Gitter 1 | 8, 9 |
| Gitter 2 | Hilfsanode: 6 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Relais Roehre, Kaltkathode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der Z803U
Bildquelle: Philips Datenblatt
🔎 Datenblätter zur Röhre: Z803U
Datenblatt Z803U Philips [www.tubedata.info].pdf (609 kB)
Pruefkarte Z803U 5779 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (282 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: Z803U

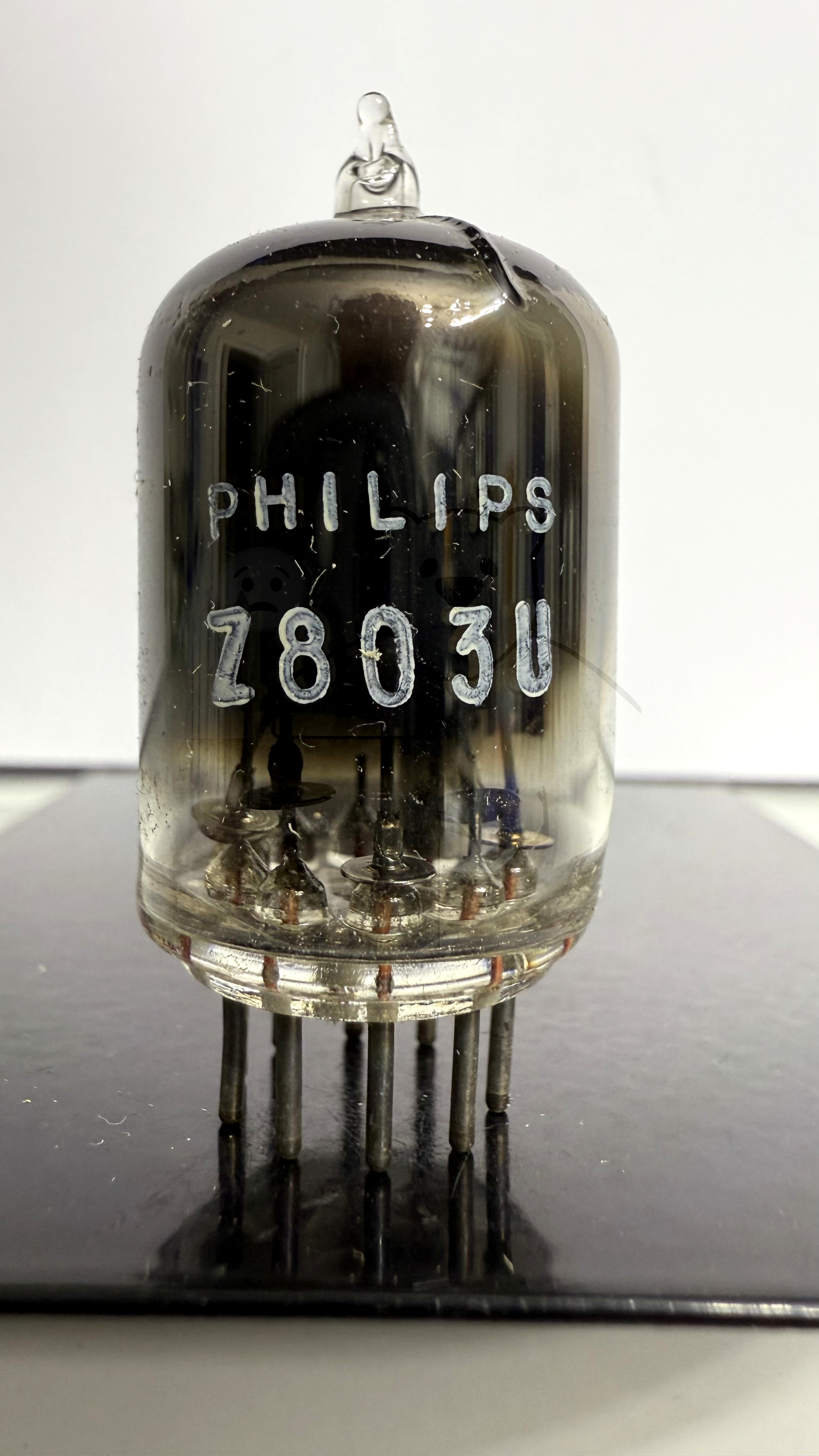

Röhre Z803U #4239 Bild 1
