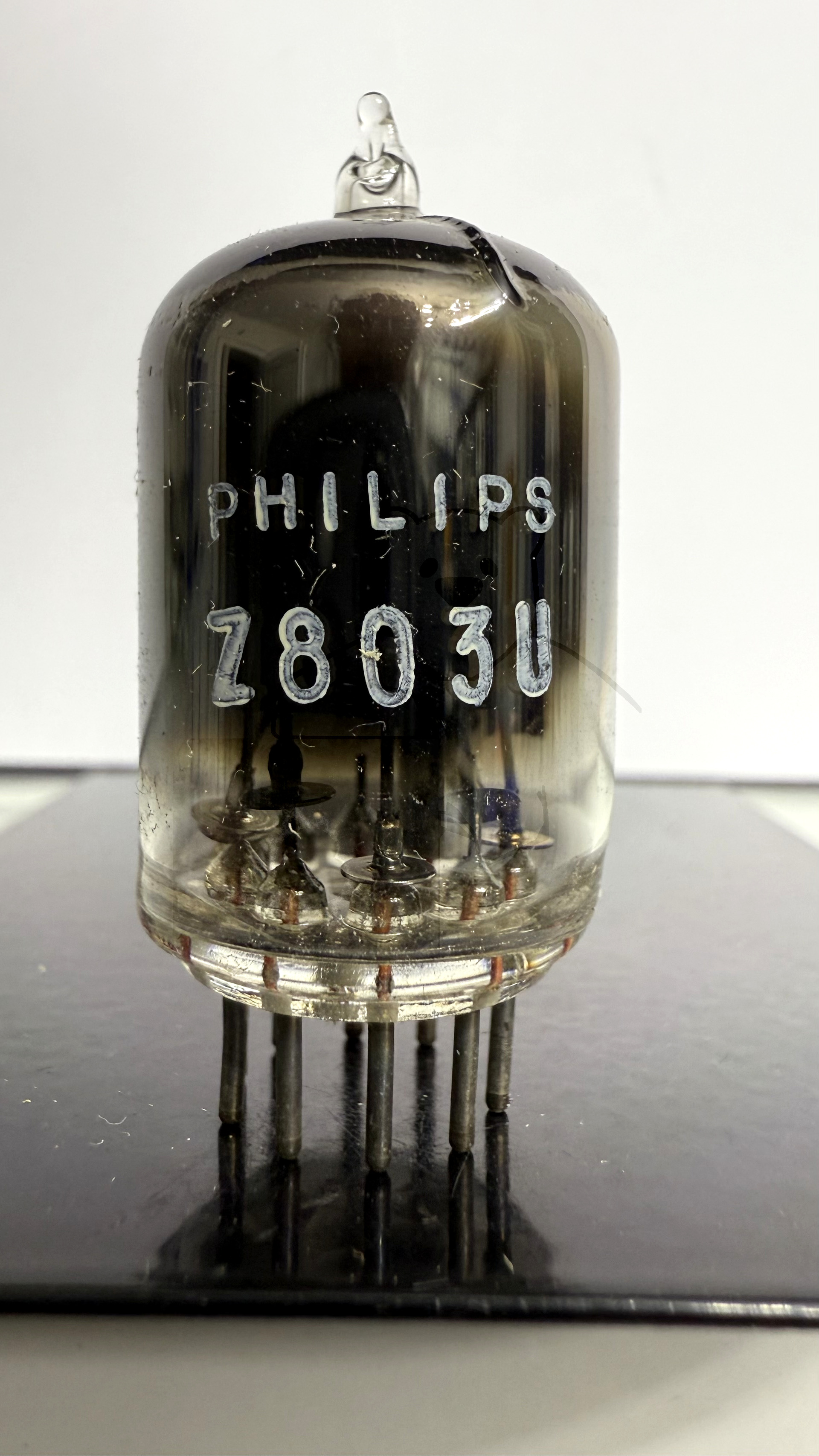

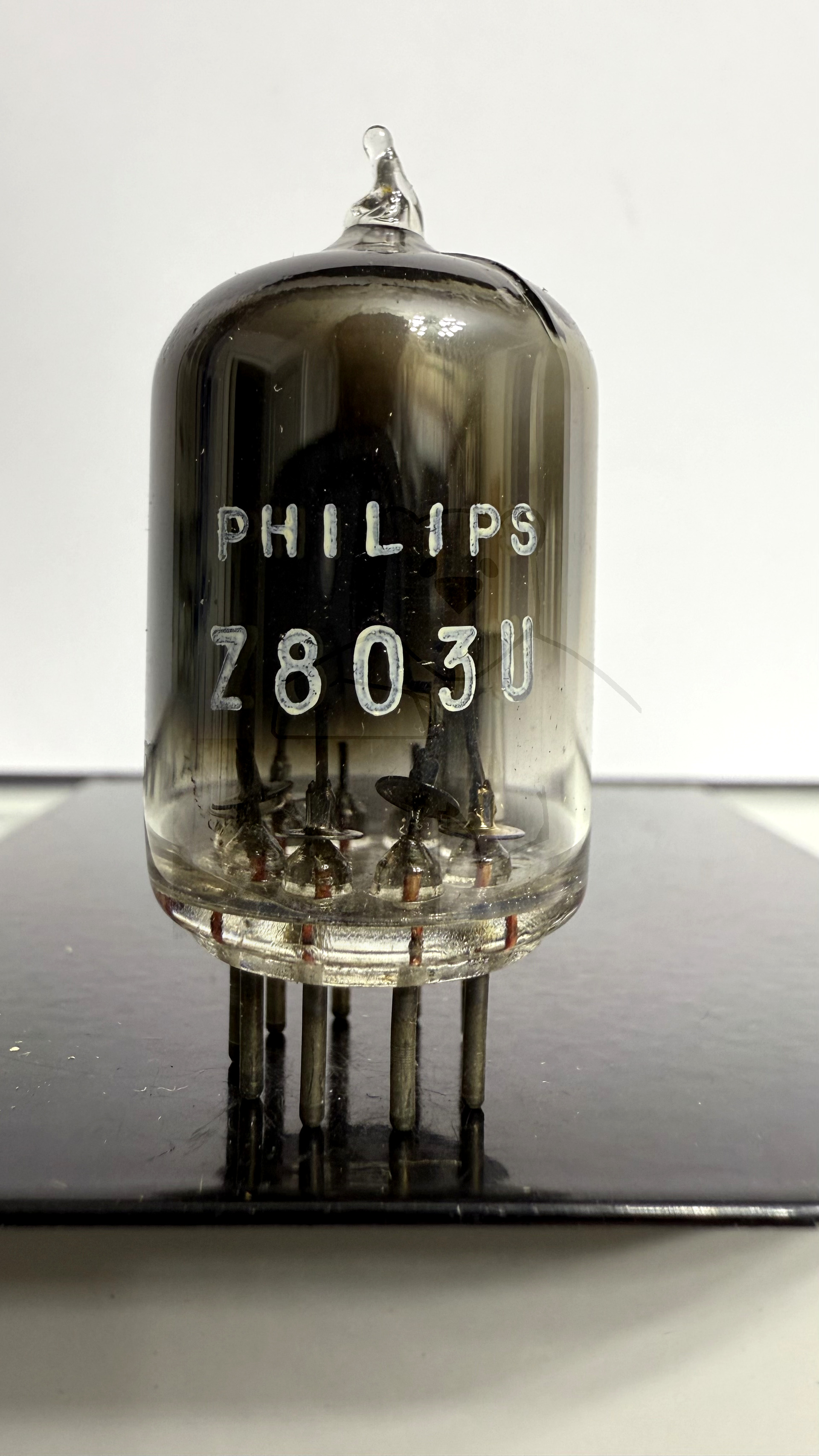

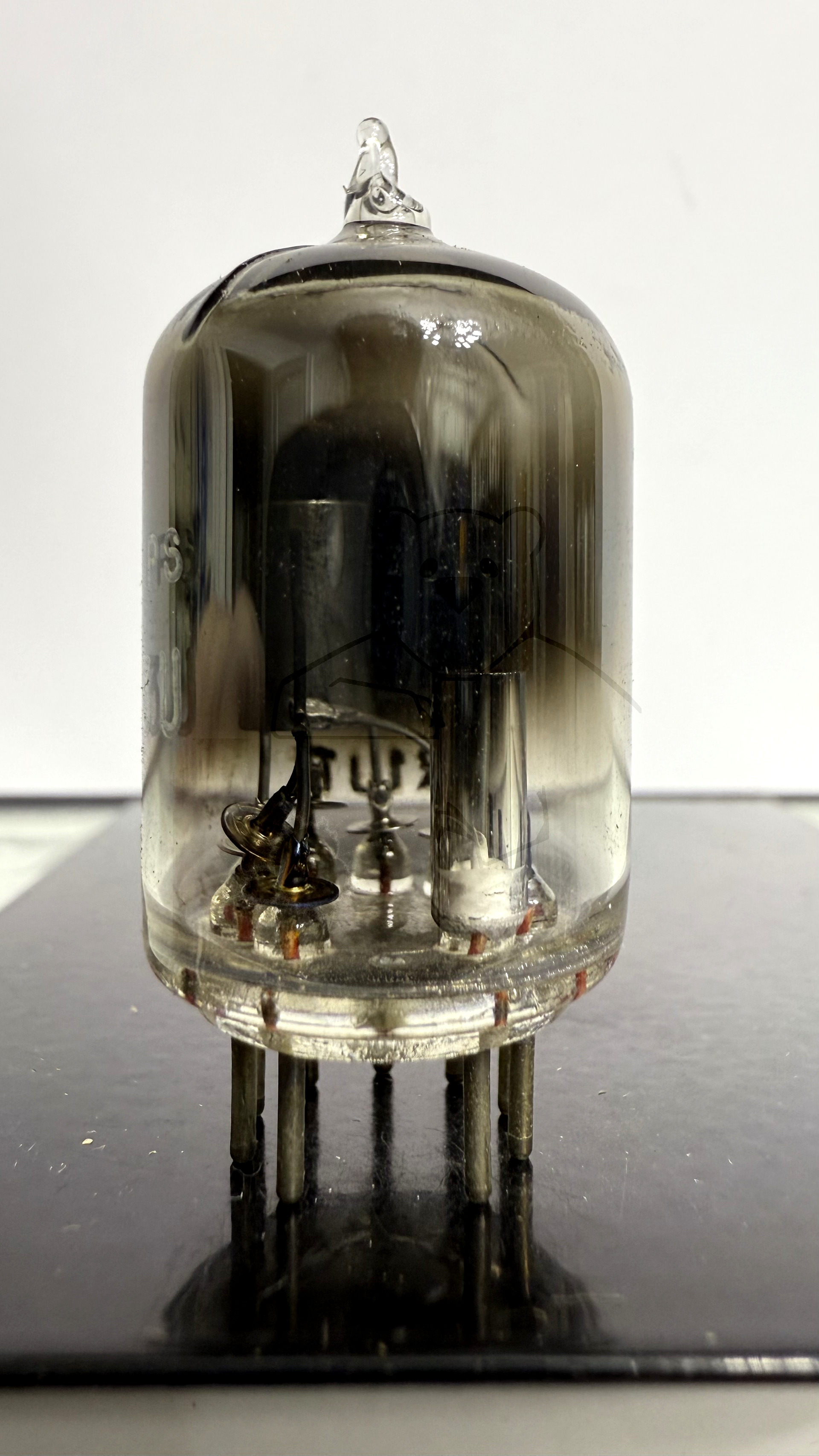

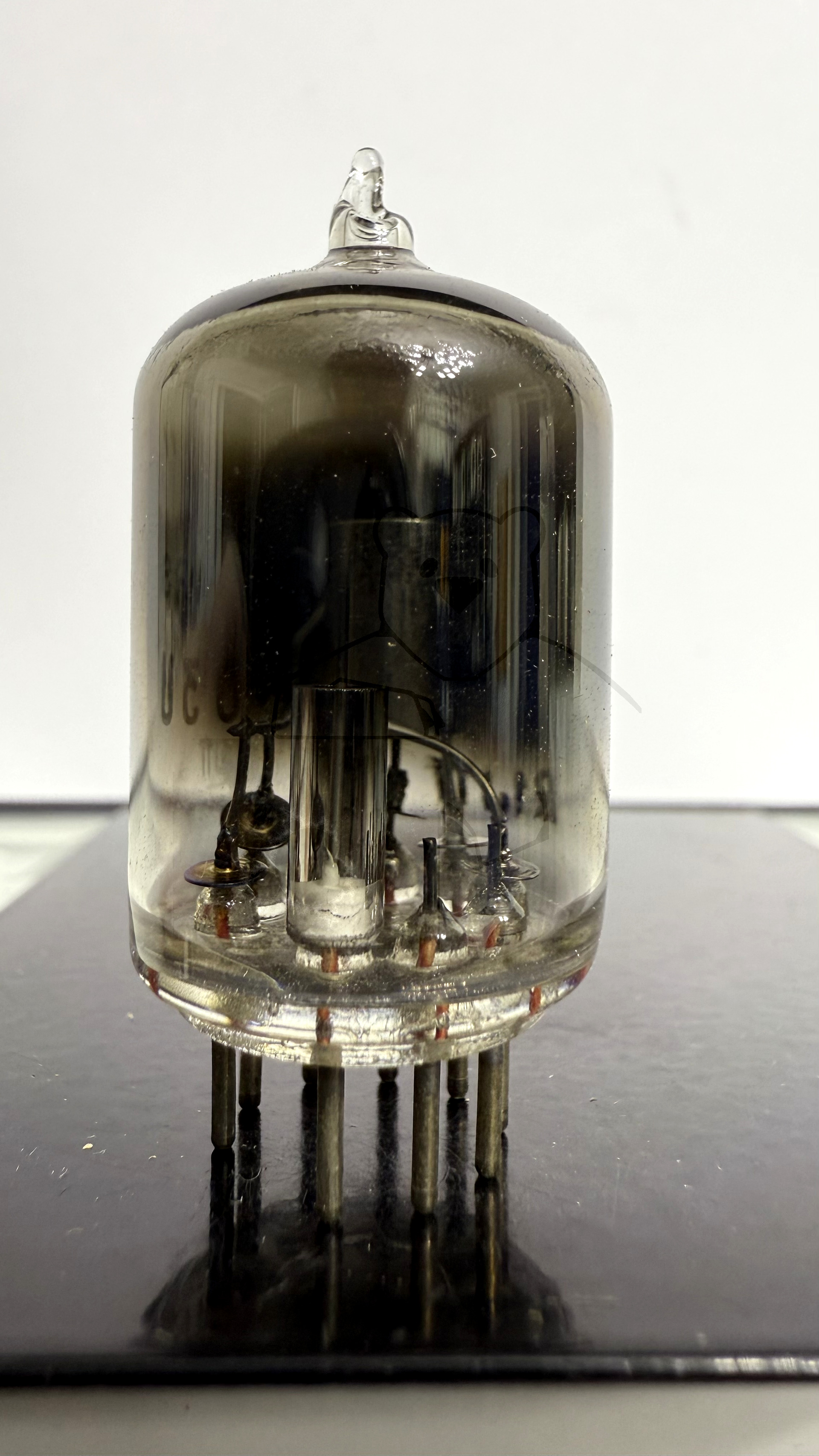

Daten und Bilder der Röhre: Z803U

🔎 Beschreibung der Röhre: Z803U

Name	Z803U
Vergleichsname	GR33
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Röhre arbeitet mit Edelgasfüllung
Letzte Änderung	14.08.2016 23:59:35

🔎 Beschreibung der Systeme für die Röhre: Z803U

	System 1
Kathode	4, 5, 7
Gitter 1	8, 9
Gitter 2	Hilfsanode: 6
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Relais Roehre, Kaltkathode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

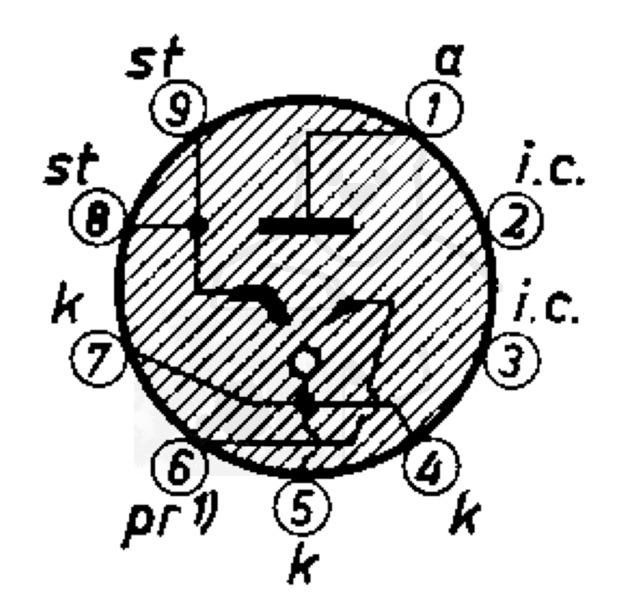

🔎 Sockelschaltung der Z803U

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: Z803U
Datenblatt Z803U Philips [www.tubedata.info].pdf (609 kB)
Pruefkarte Z803U 5779 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (282 kB)
