đ Beschreibung der Röhre: PFL200 Inventarnummer: 04236
| Name | â PFL200 |
| Vergleichsname | 16Y9 |
| Hersteller | â Philips |
| Heizspannung (Volt) | 17 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Dekal, 10pol. â Liste aller Röhren mit: Dekal, 10pol. |
| Informationen Röhrentyp | Die Verbundröhre â PFL200, Sie enthĂ€lt zwei Pentodensysteme und wurde hauptsĂ€chlich in FernsehempfĂ€ngern genutzt. Das 'F'-System wird fĂŒr die Impulstrennstufe genutzt, wĂ€hrend das 'L'-System fĂŒr die VerstĂ€rkung des Bildsignals zustĂ€ndig war.ï»ż |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | W96 âż2L2 |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S11 |
đ Beschreibung der Systeme fĂŒr die Röhre: PFL200
| System 1 | System 2 | |
| Kathode | 2 | 7 |
| Gitter 1 | 1 | 8 |
| Gitter 2 | 3 | 9 |
| Gitter 3 | 2 | 7 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 4 | 10 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 5, 6 | 5, 6 |
| Abschirmung | 7 | 7 |
| Funktion | â Bildsynchronisation |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PFL200
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PFL200
Datenblatt PFL200 Philips Version 1 [www.tubedata.info].pdf (516 kB)
Datenblatt PFL200 Philips Version 2 [www.tubedata.info].pdf (385 kB)
Datenblatt PFL200 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2318 kB)
Pruefkarte PFL200 - Funke W19 Roehrenpruefer.pdf (315 kB)
Pruefkarte PFL200 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte PFL200 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (299 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PFL200

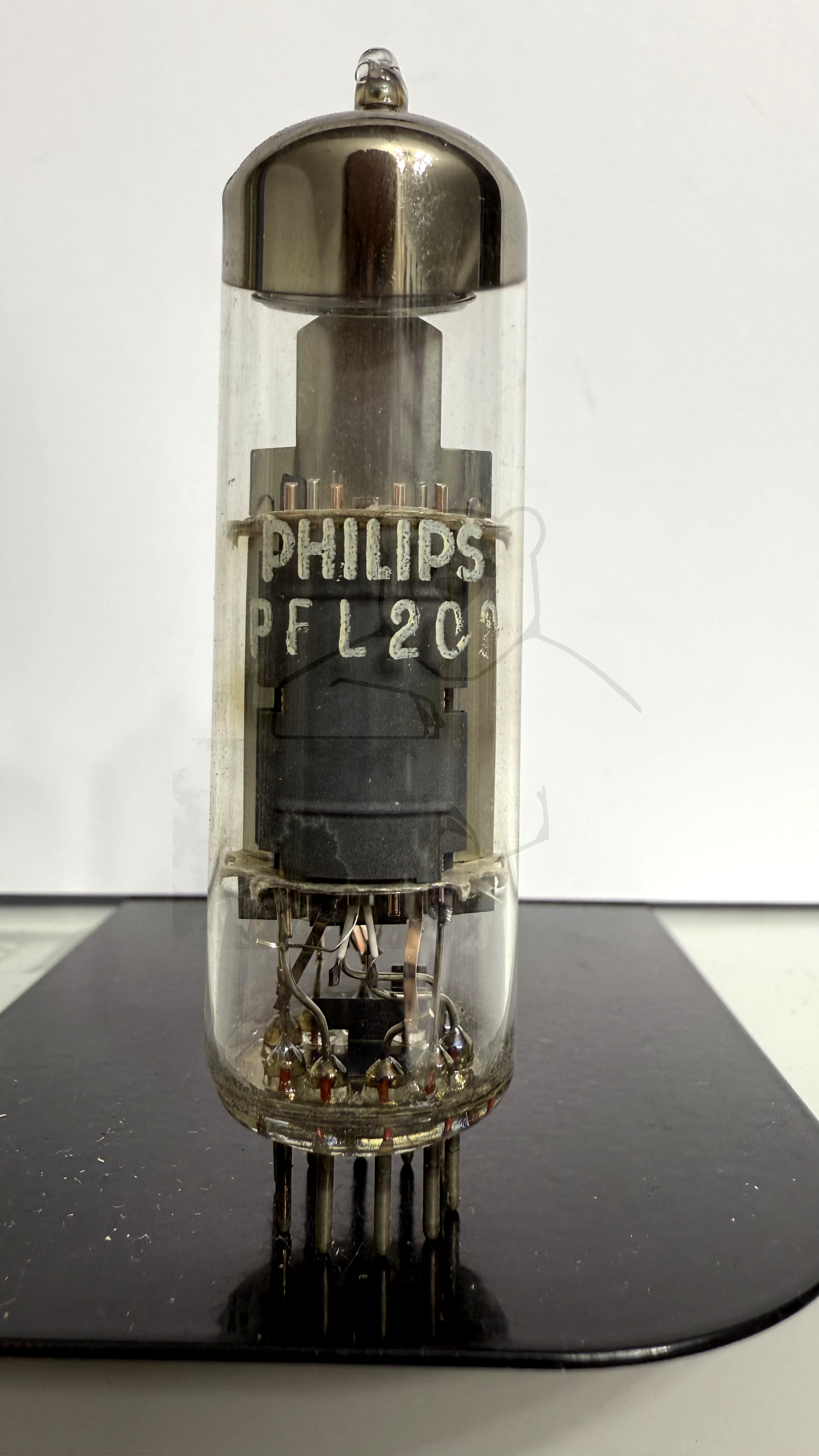

Röhre PFL200 #4236 Bild 1
Röhre PFL200 #4236 Bild 2

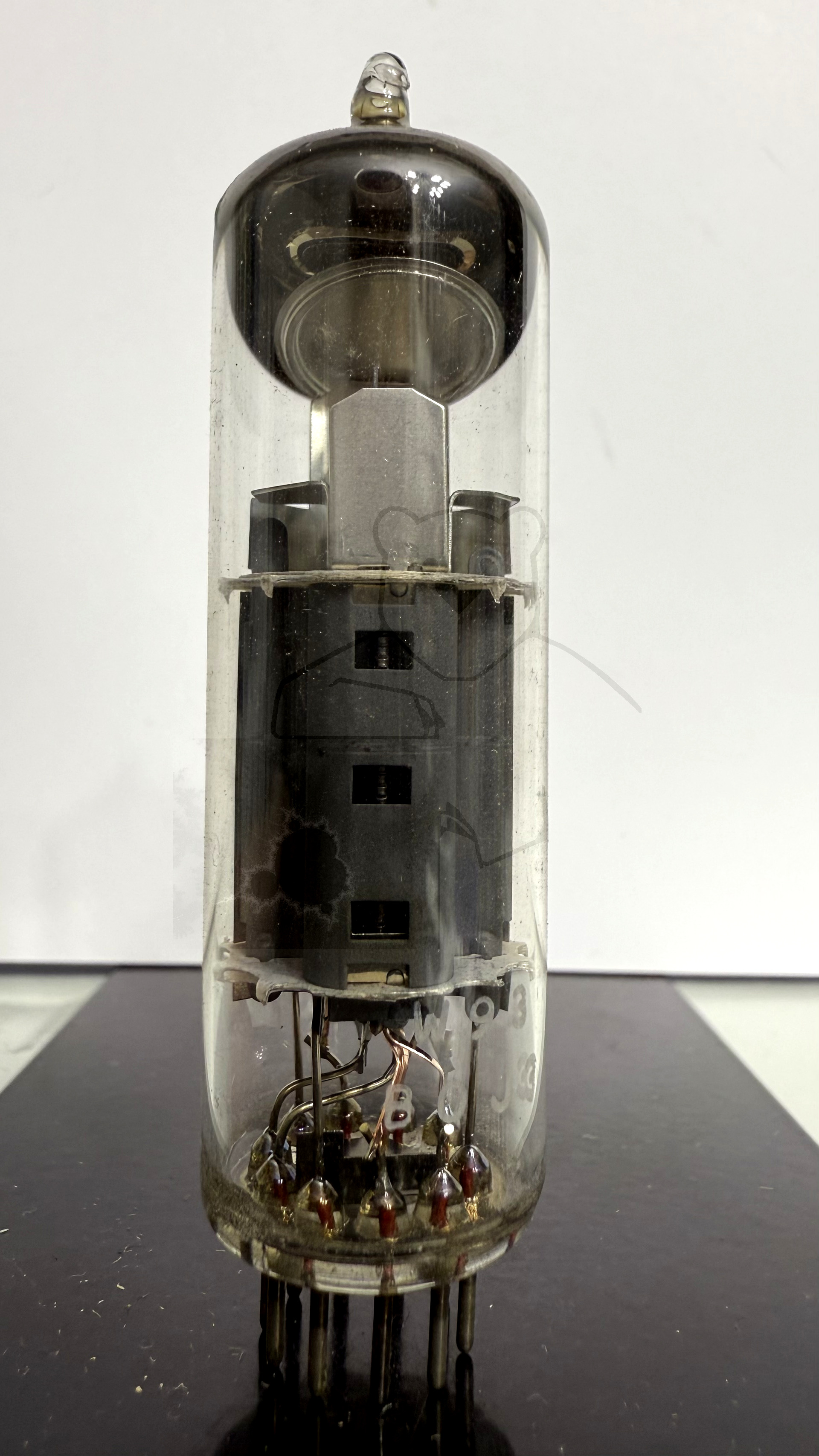

Röhre PFL200 #4236 Bild 3

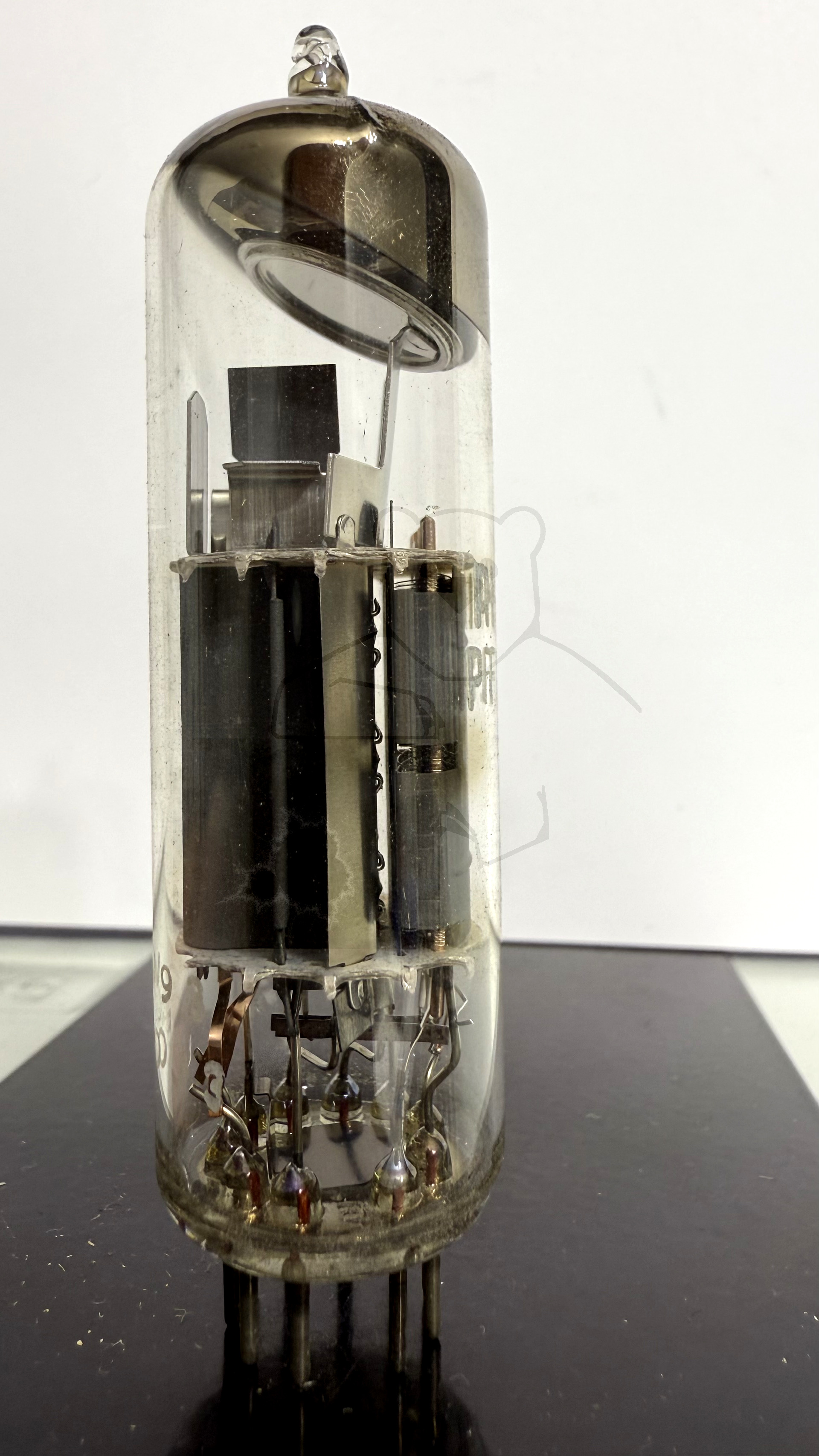

Röhre PFL200 #4236 Bild 4
