🔎 Beschreibung der Röhre: PY82 Inventarnummer: 04223
| Name | → PY82 |
| Vergleichsname | 19Y3 |
| Hersteller | → Philips |
| Heizspannung (Volt) | 19 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | Wm4 ⊿9G |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S11 |
🔎 Beschreibung der Systeme für die Röhre: PY82
| System 1 | |
| Kathode | 3 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PY82
Bildquelle: Philips Datenblatt
🔎 Datenblätter zur Röhre: PY82
Datenblatt PY82 La Radiotechnique [www.tubedata.info].pdf (49 kB)
Datenblatt PY82 Lamina [www.tubedata.info].pdf (567 kB)
Datenblatt PY82 Mazda Belvu [www.tubedata.info].pdf (205 kB)
Datenblatt PY82 Philips Version 1 [www.tubedata.info].pdf (212 kB)
Datenblatt PY82 Philips Version 2 [www.tubedata.info].pdf (62 kB)
Datenblatt PY82 Valvo.pdf (43 kB)
Pruefkarte PY80 PY82 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PY82 19Y3 - Funke W19 Roehrenpruefer.pdf (131 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PY82

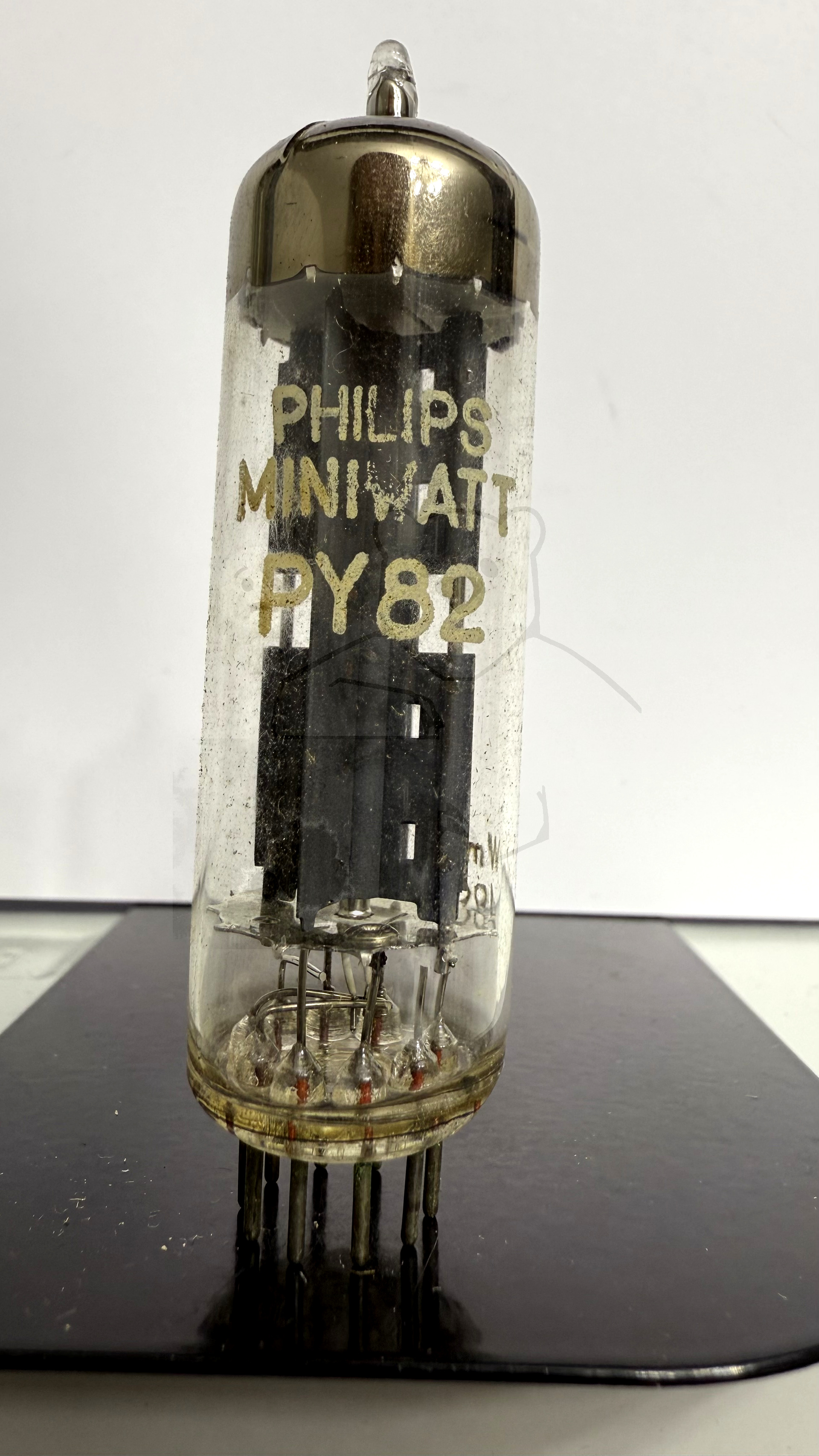

Röhre PY82 #4223 Bild 1
