Daten und Bilder der Röhre: DY51

🔎 Beschreibung der Röhre: DY51 Inventarnummer: 04124

Name	→ DY51
Vergleichsname	1R13
Hersteller	→ Pope
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,55
Art der Heizung	Direkt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

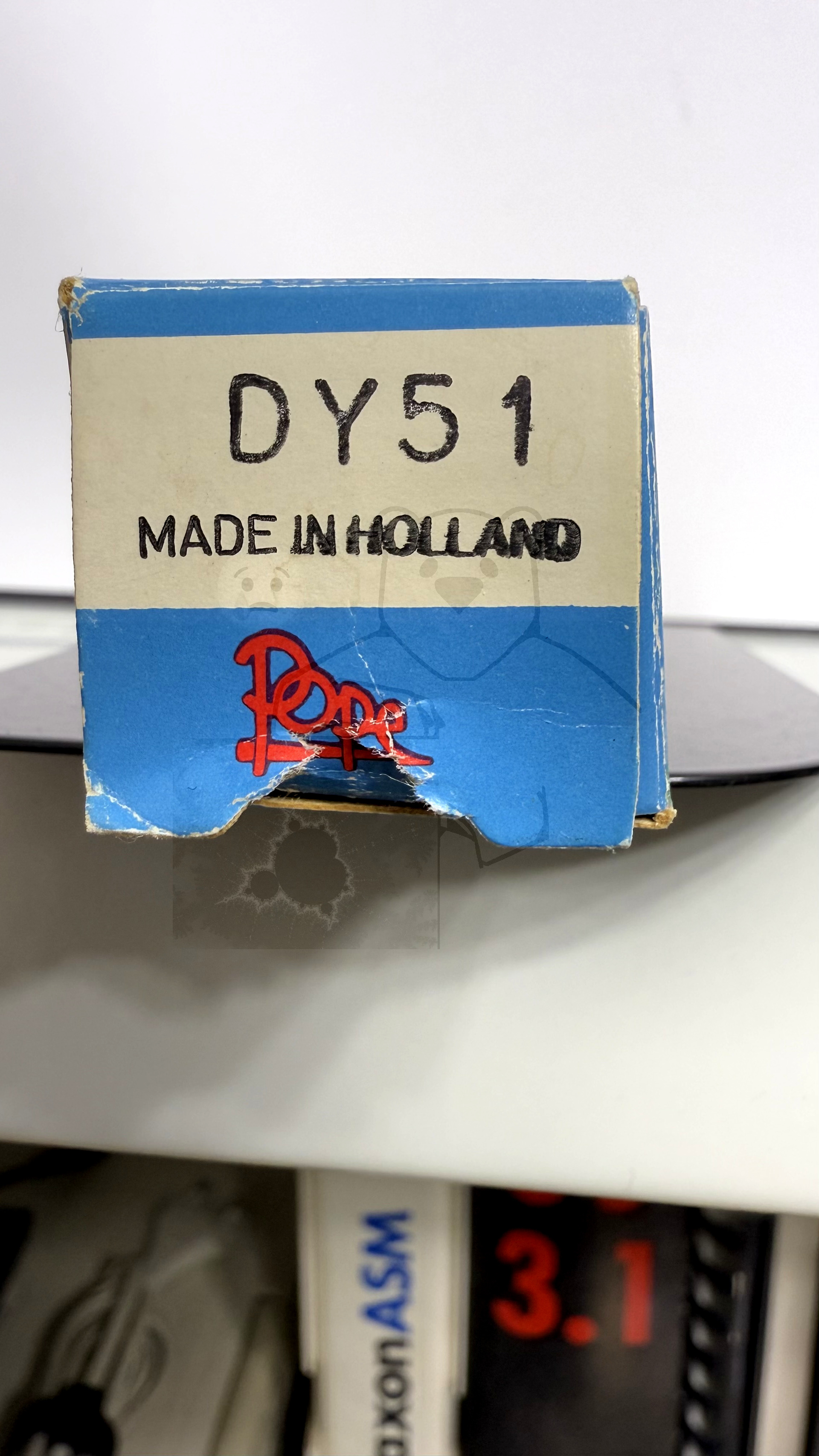

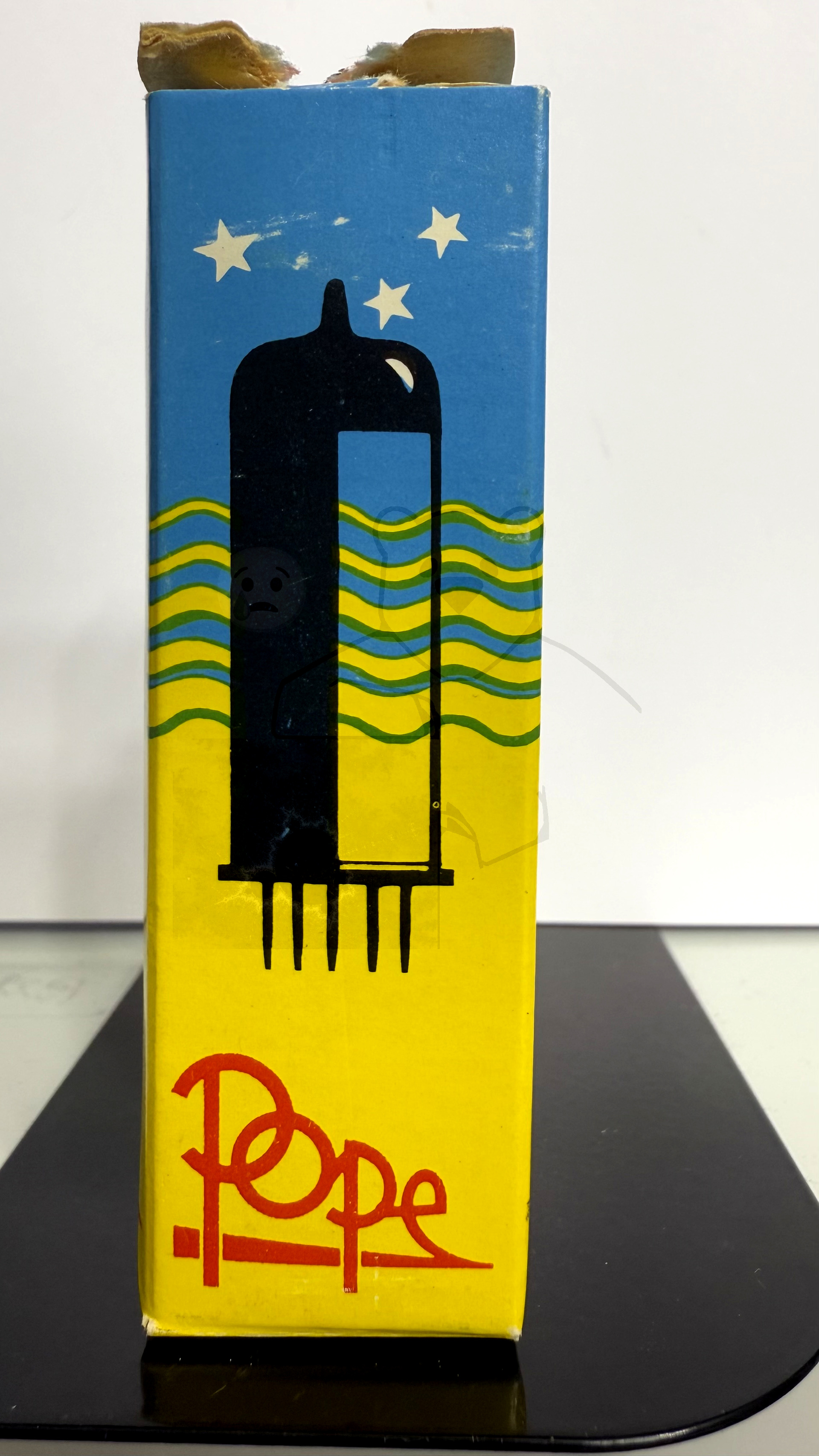

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S10

🔎 Beschreibung der Systeme für die Röhre: DY51

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Draht an der Röhrenspitze
Anode 2
Leuchtschirm
Heizung	h1, h2
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DY51

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: DY51
Datenblatt DY51 Mazda Belvu [www.tubedata.info].pdf (109 kB)
Datenblatt DY51 Philips [www.tubedata.info].pdf (33 kB)
Datenblatt DY51 Valvo.pdf (19 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
