🔎 Beschreibung der Röhre: EC903 Inventarnummer: 04102
| Name | → EC903 |
| Vergleichsname | |
| Hersteller | → Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Die EC903 wird hauptsächlich als Hochfrequenz Oszillator eingesetzt. |
| Informationen | |
| Kenn Nummer | 469 |
| Ätz- Produktionscode | |
| Serien Nummer | U04A 12016 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S10 |
🔎 Beschreibung der Systeme für die Röhre: EC903
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 2, 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | → Oszillator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EC903
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EC903
Datenblatt EC903 Telefunken.pdf (26 kB)
Pruefkarte EC903 - Neuberger RPM370 Roehrenmessgeraet.pdf (231 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EC903

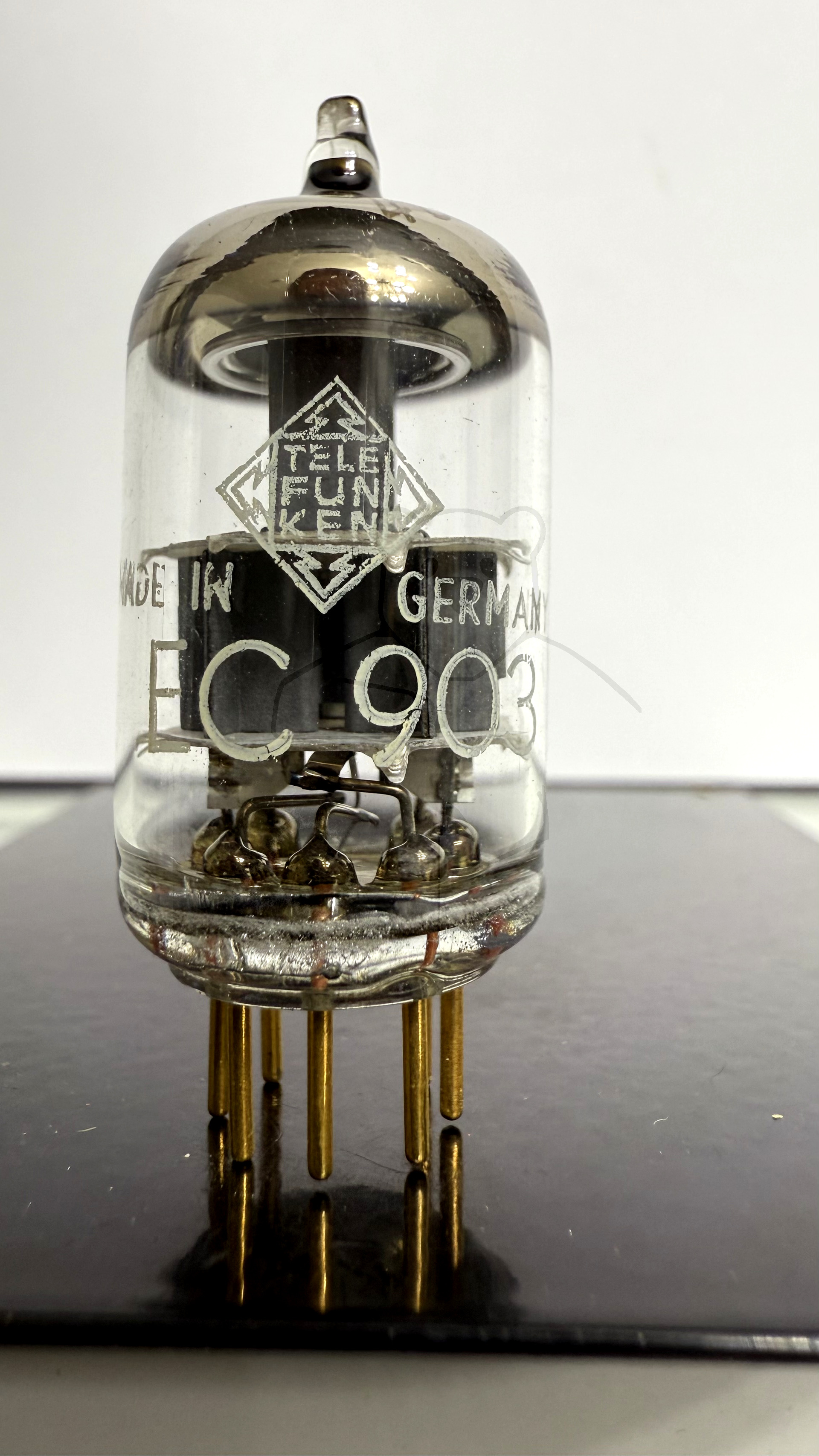

Röhre EC903 #4102 Bild 1
