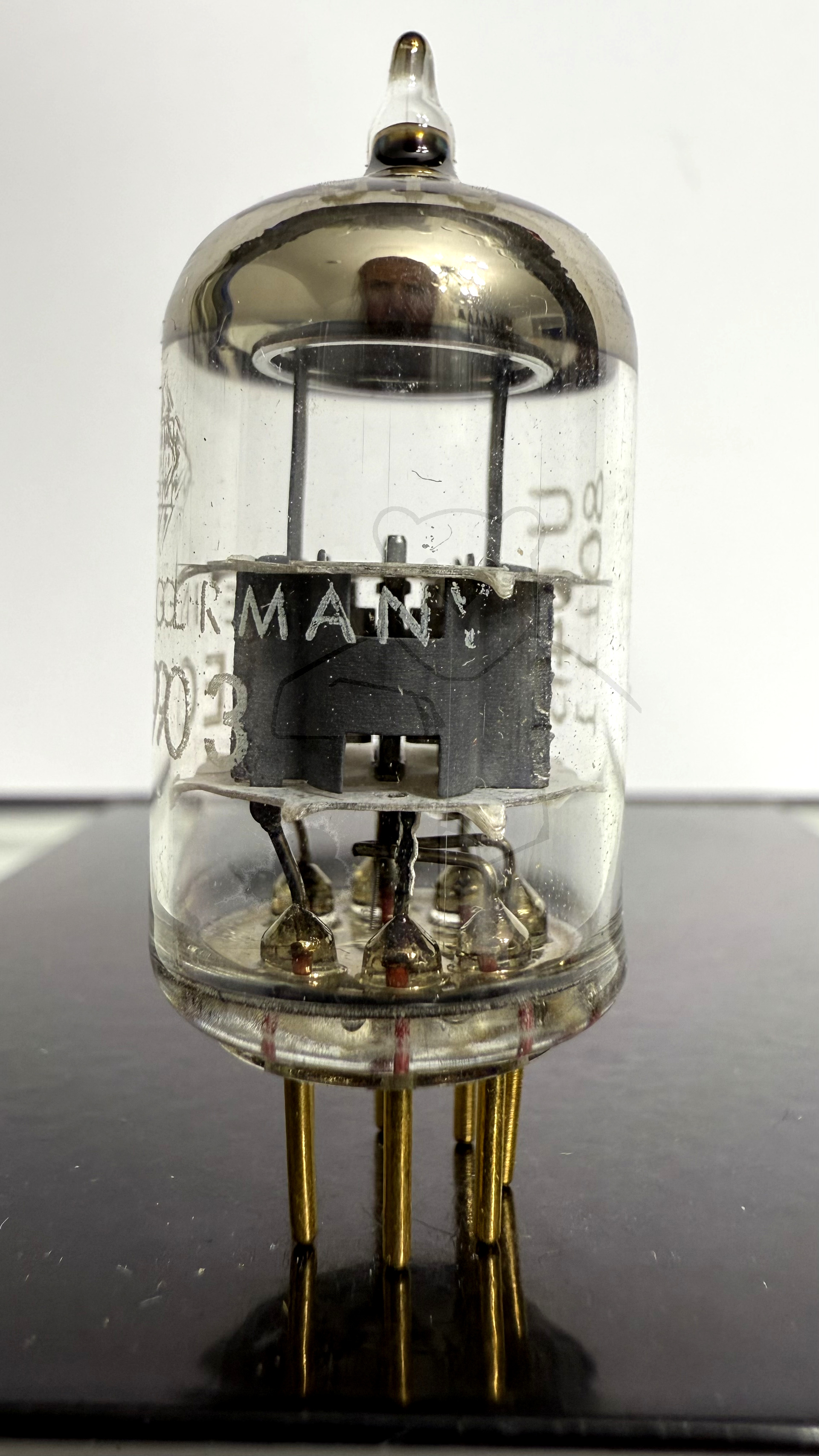

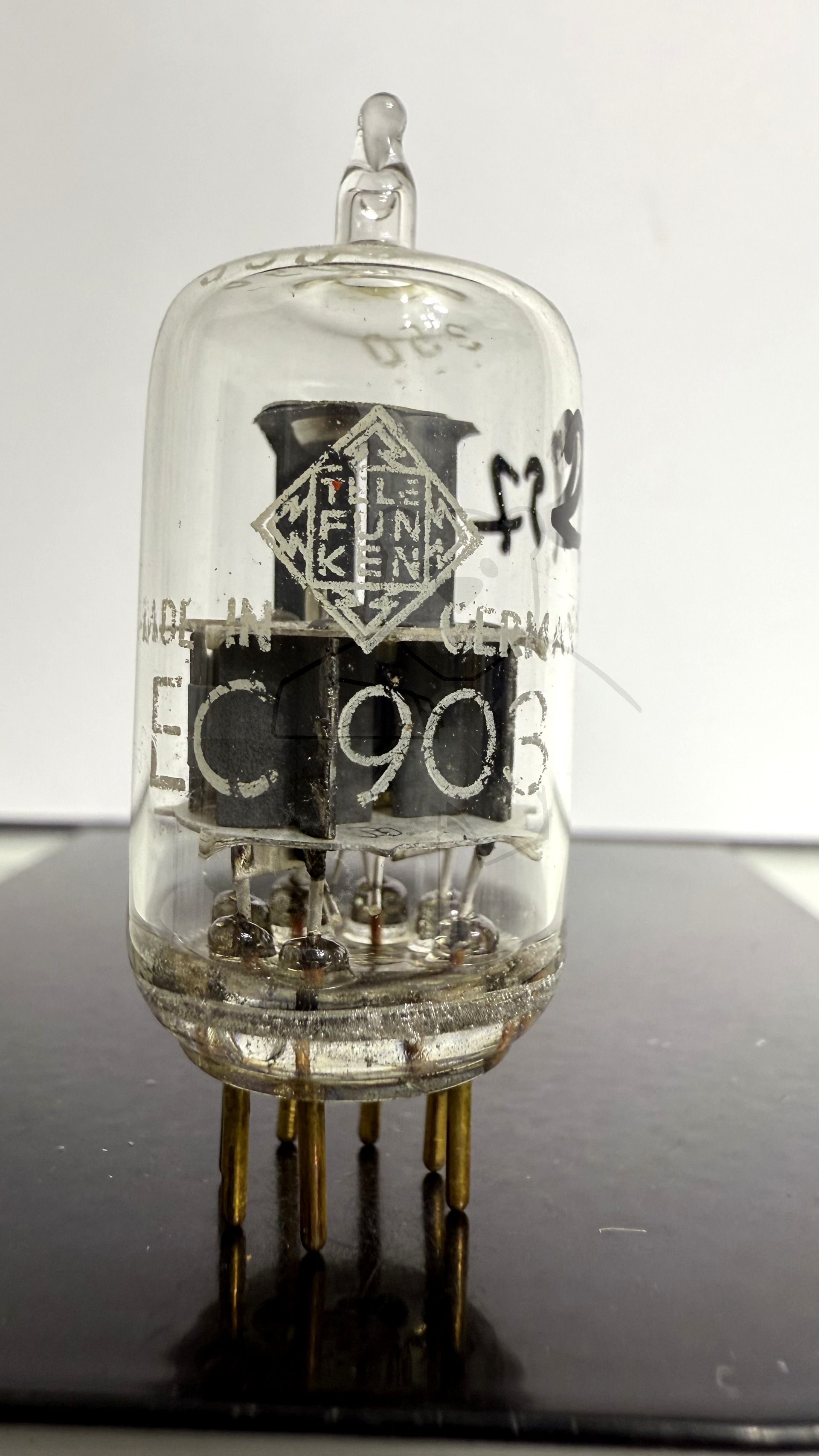

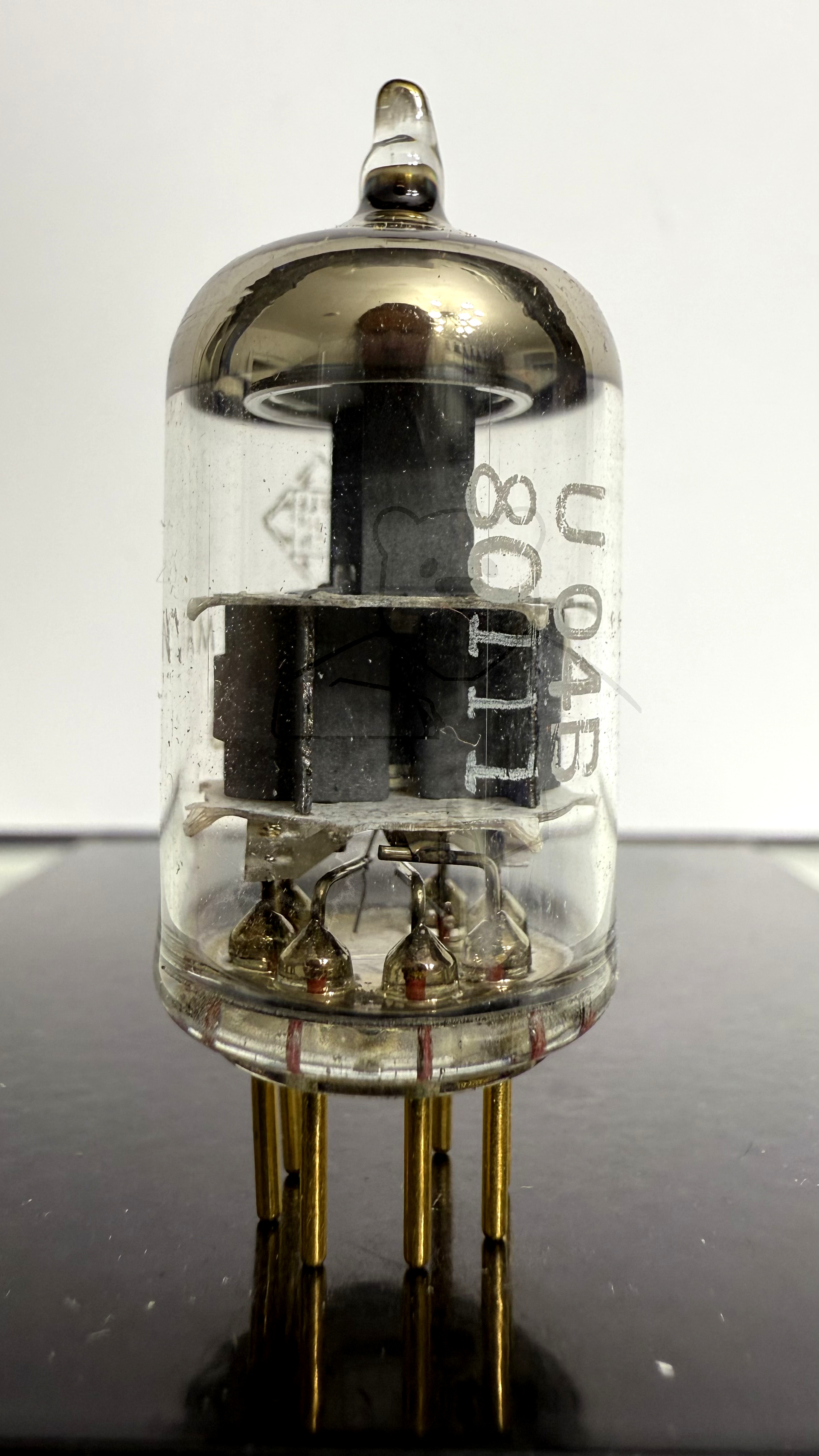

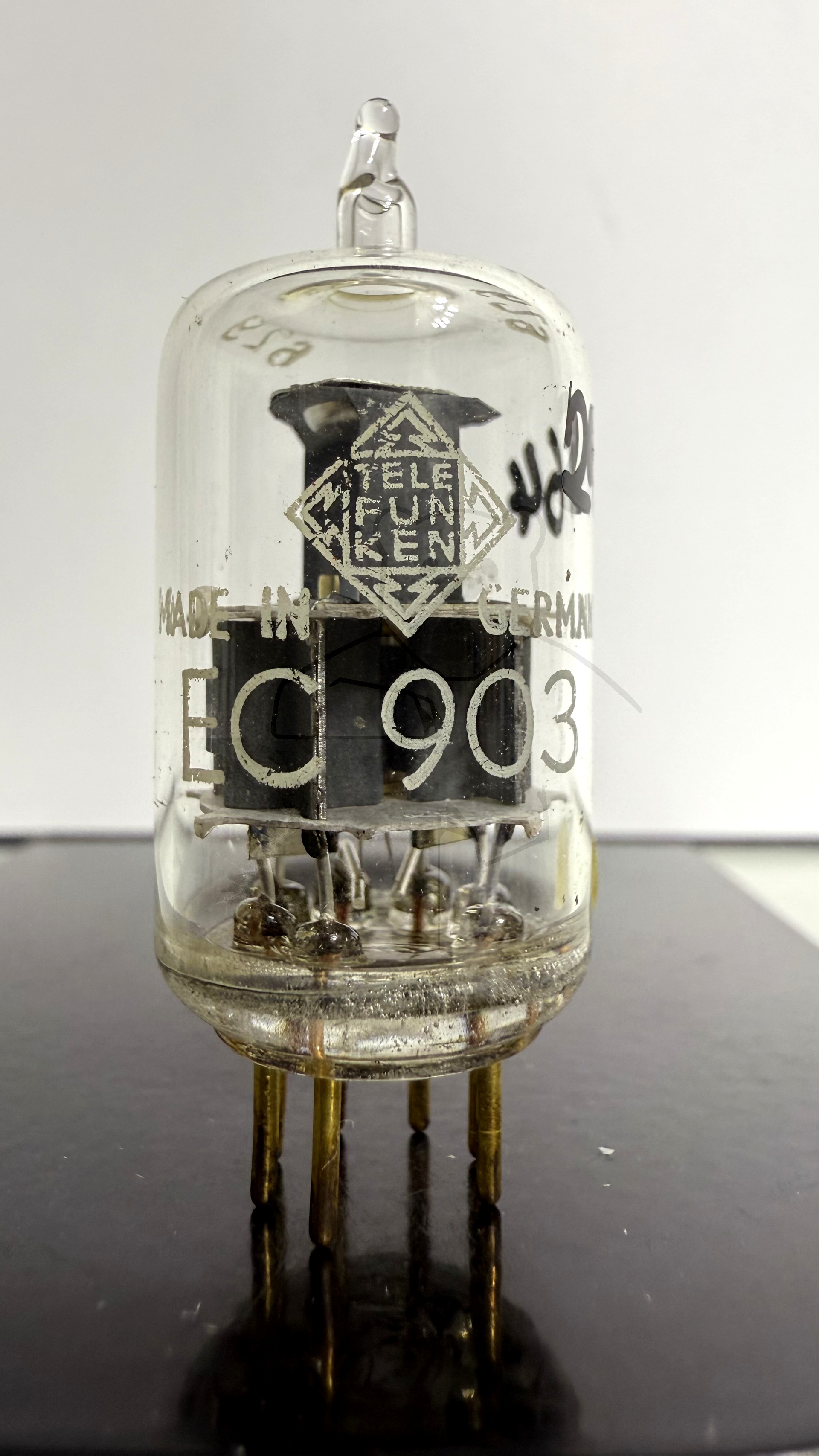

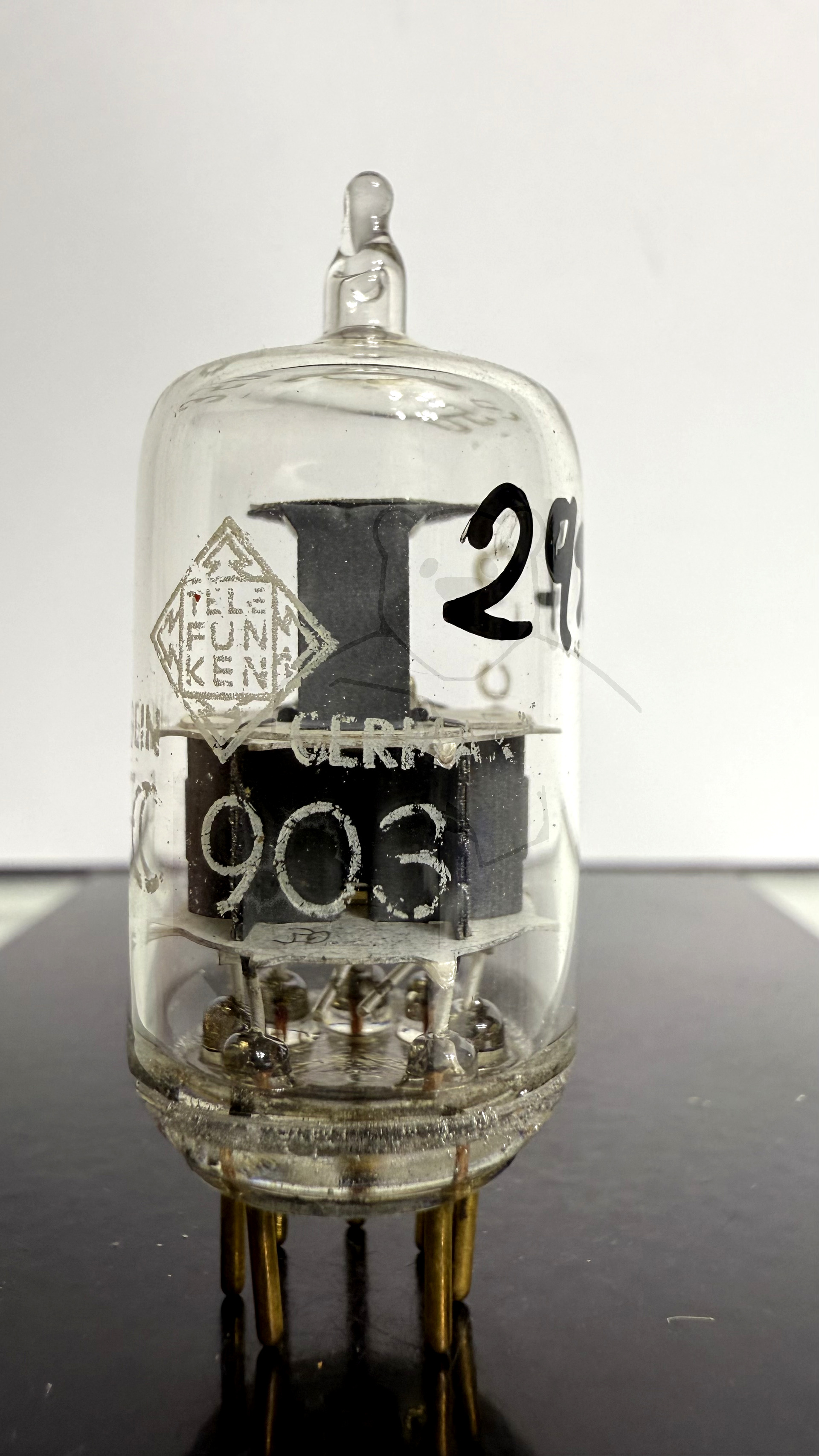

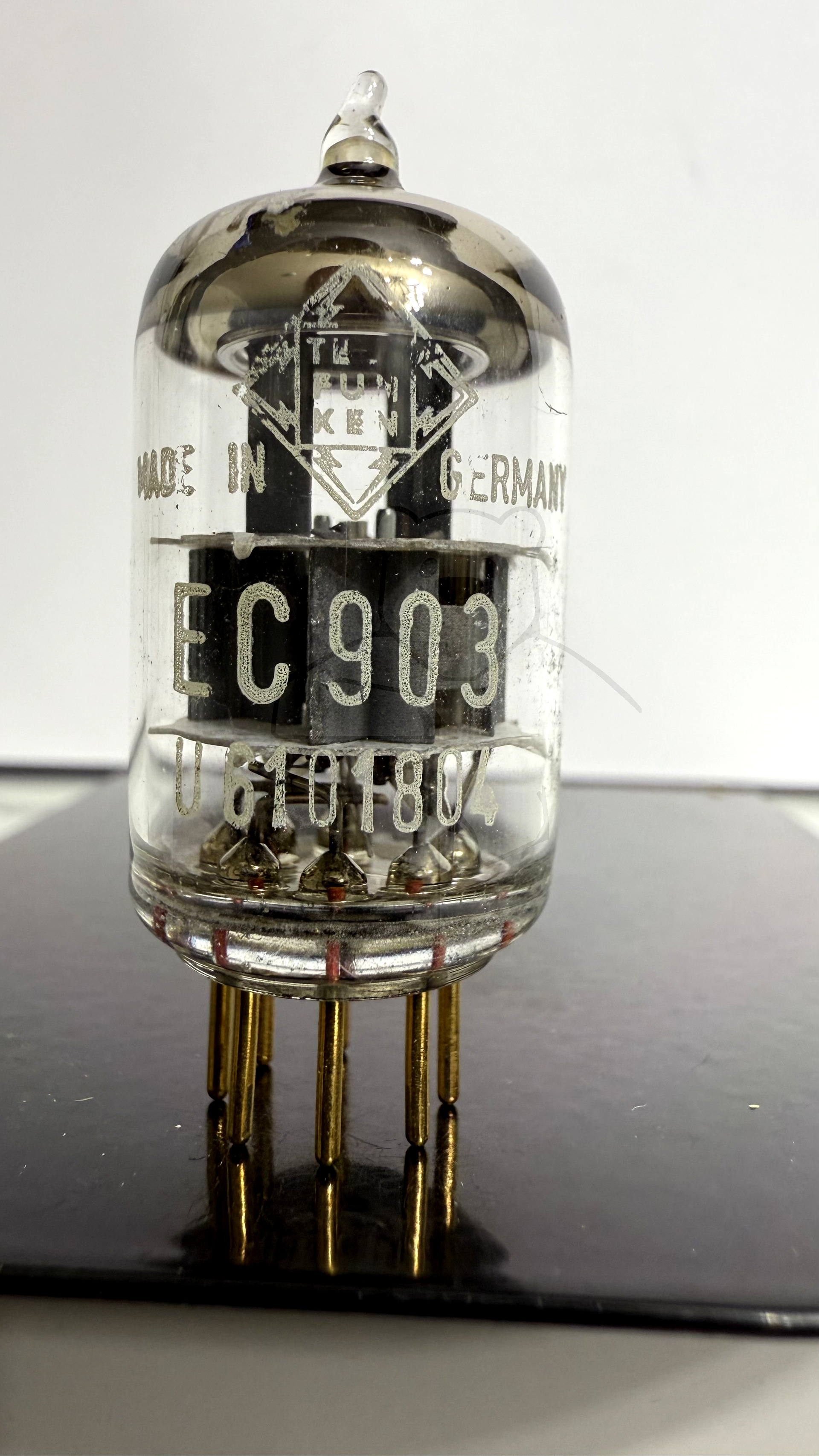

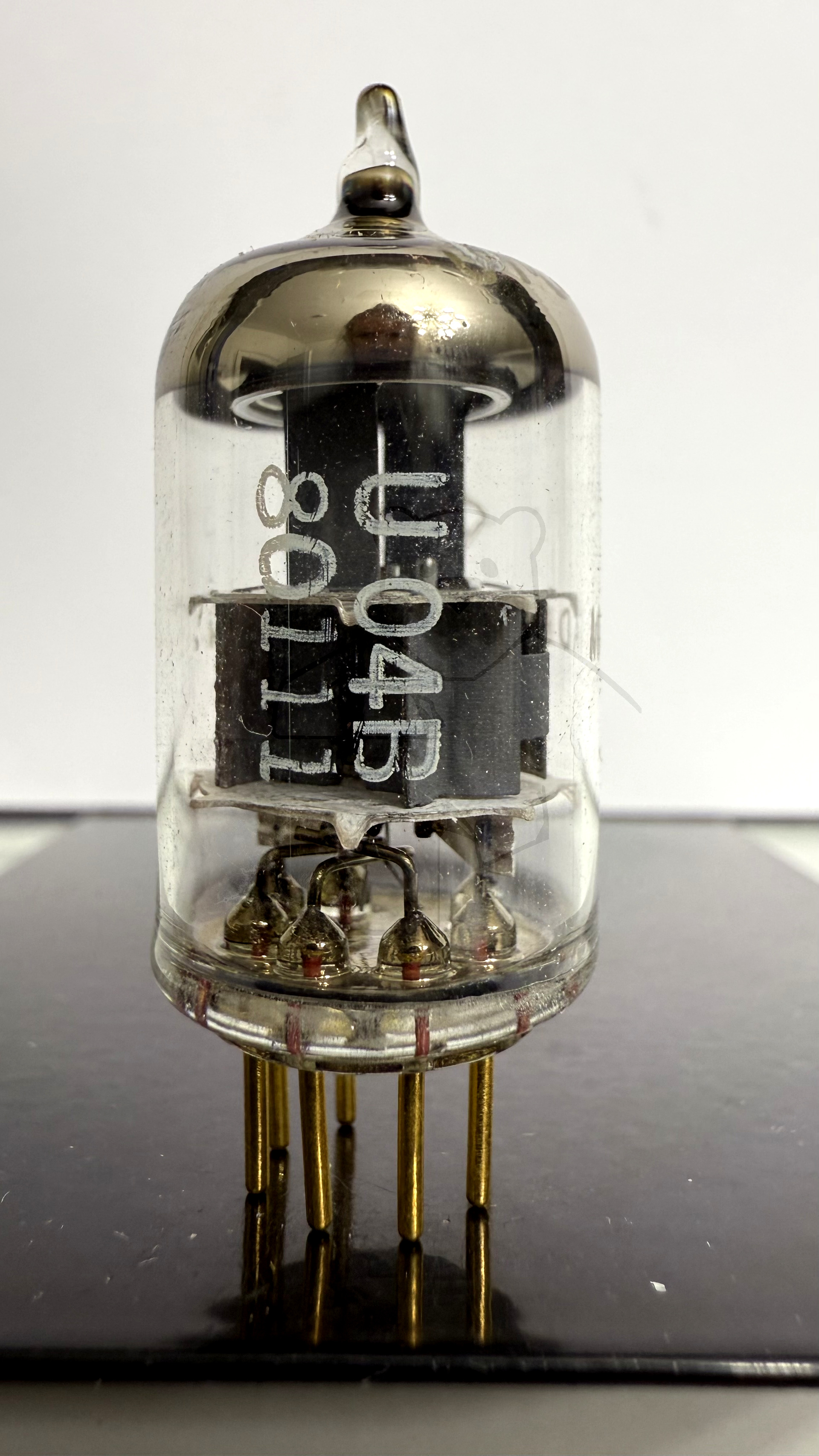

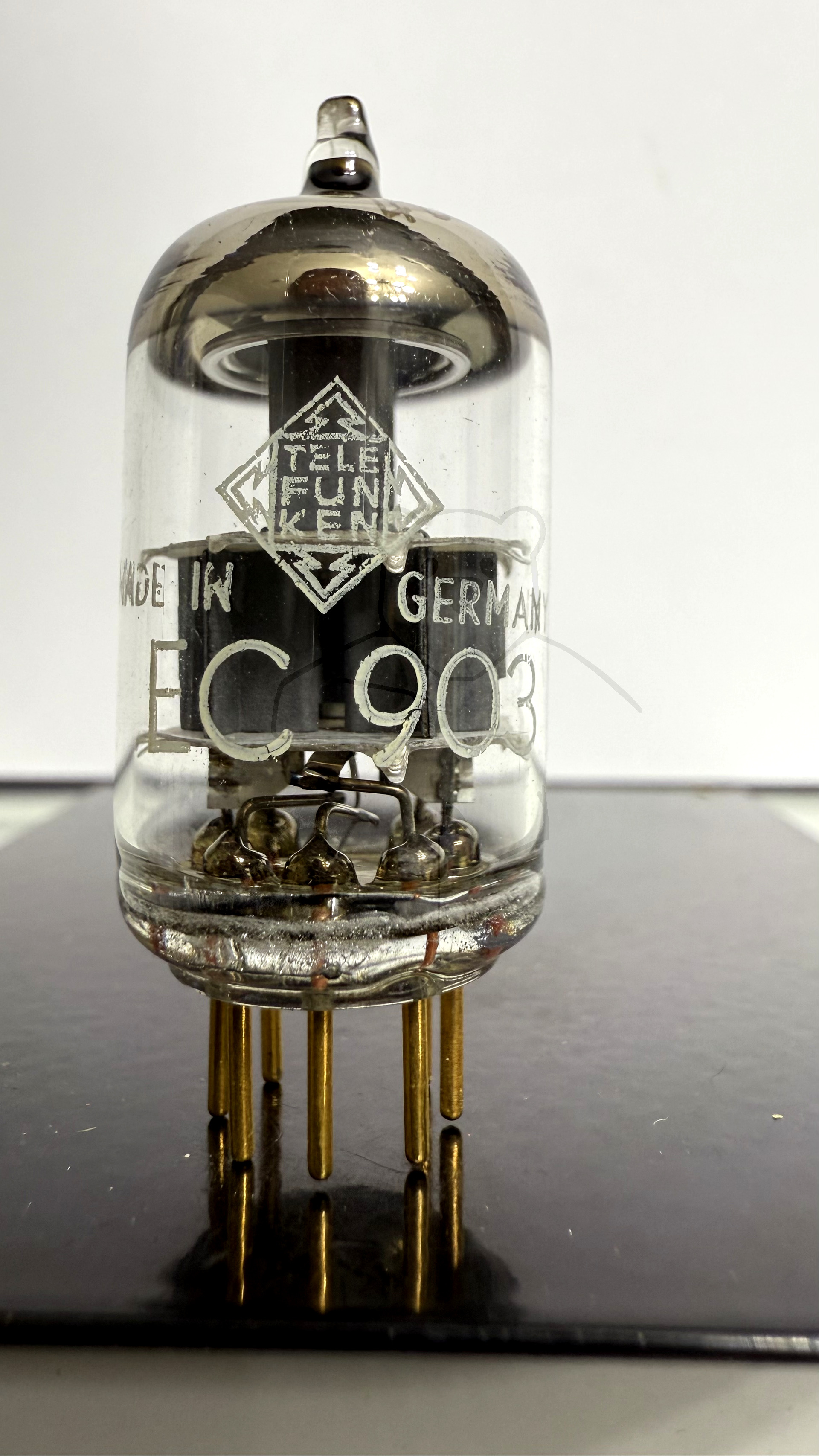

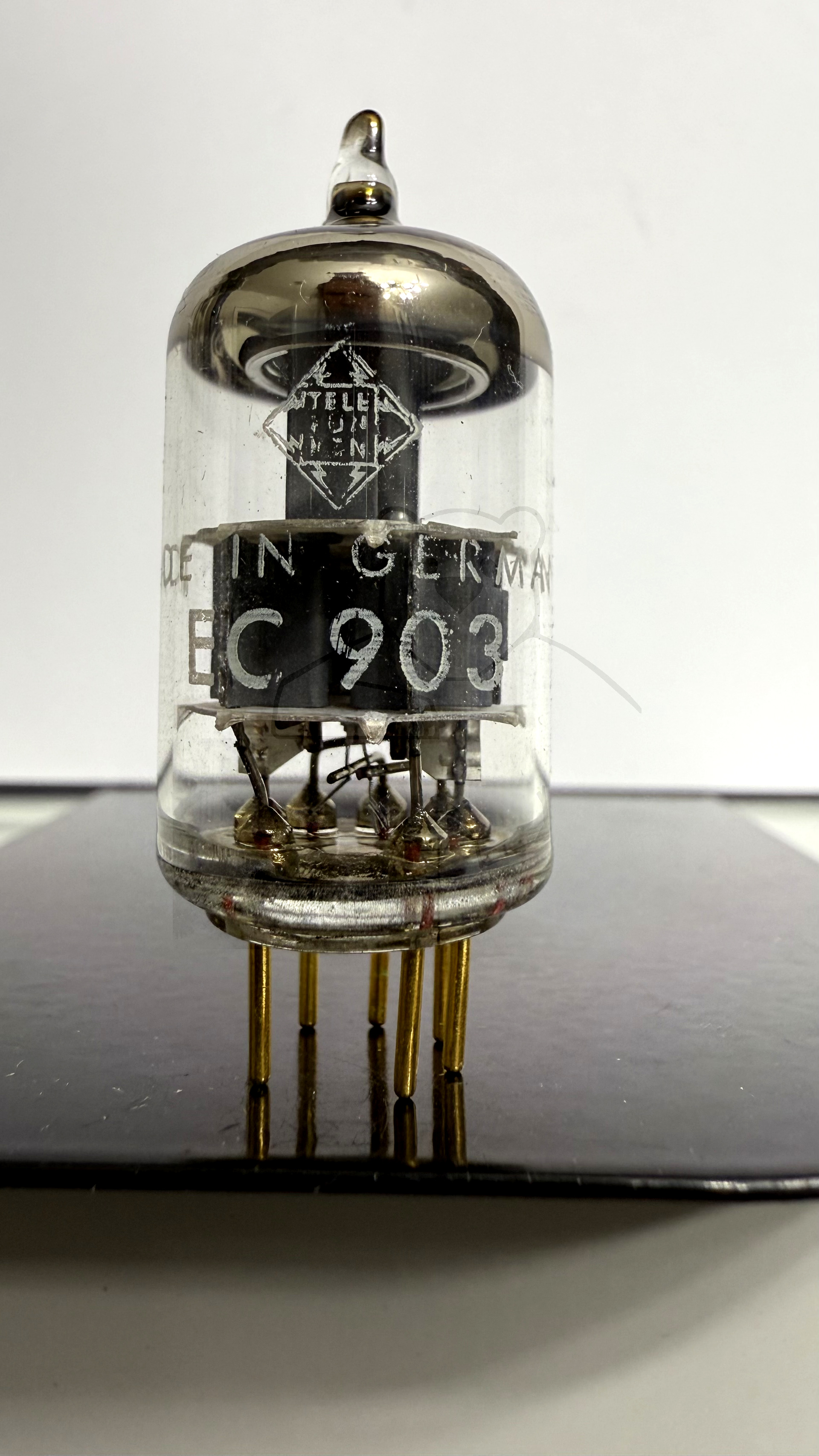

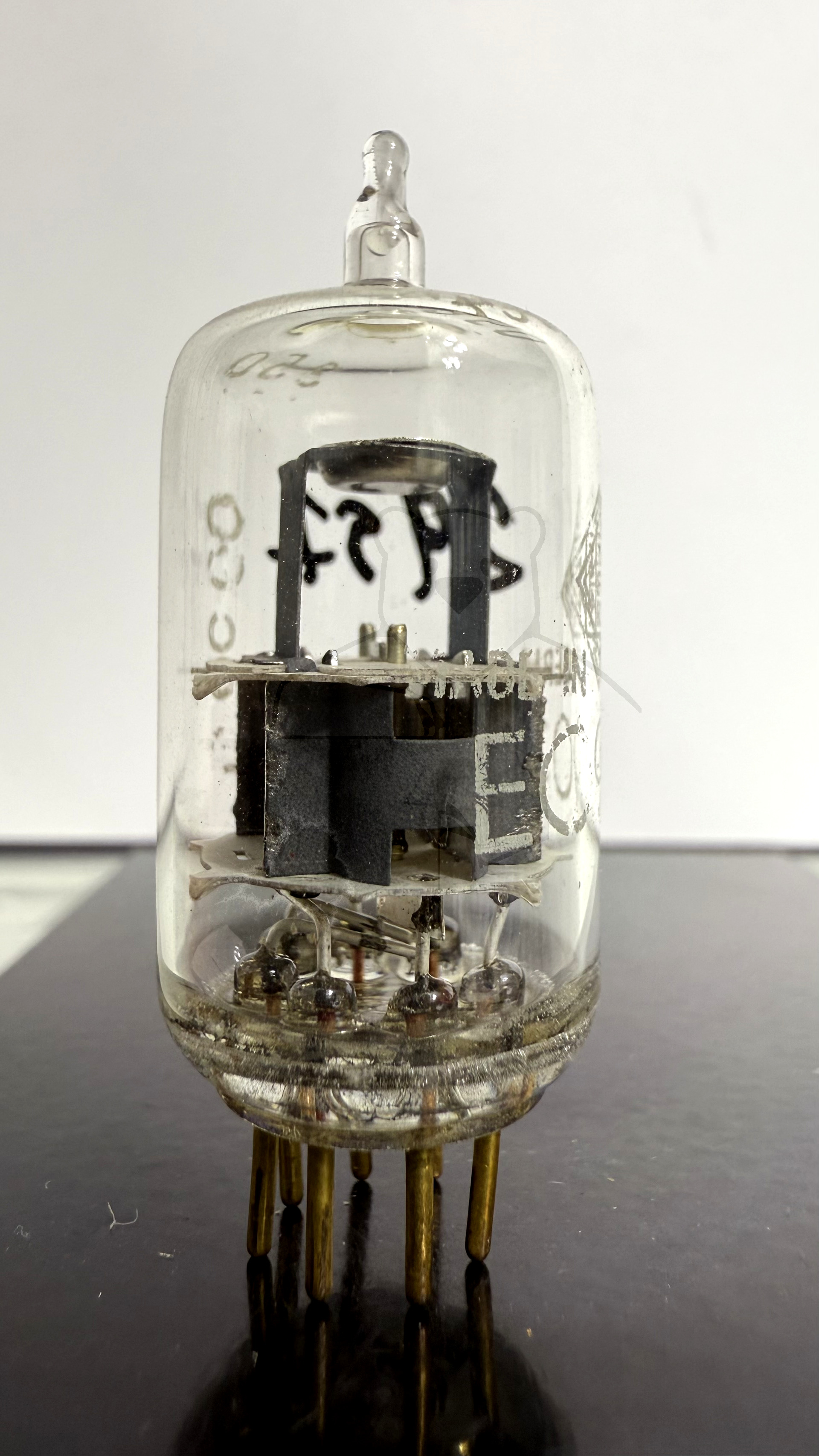

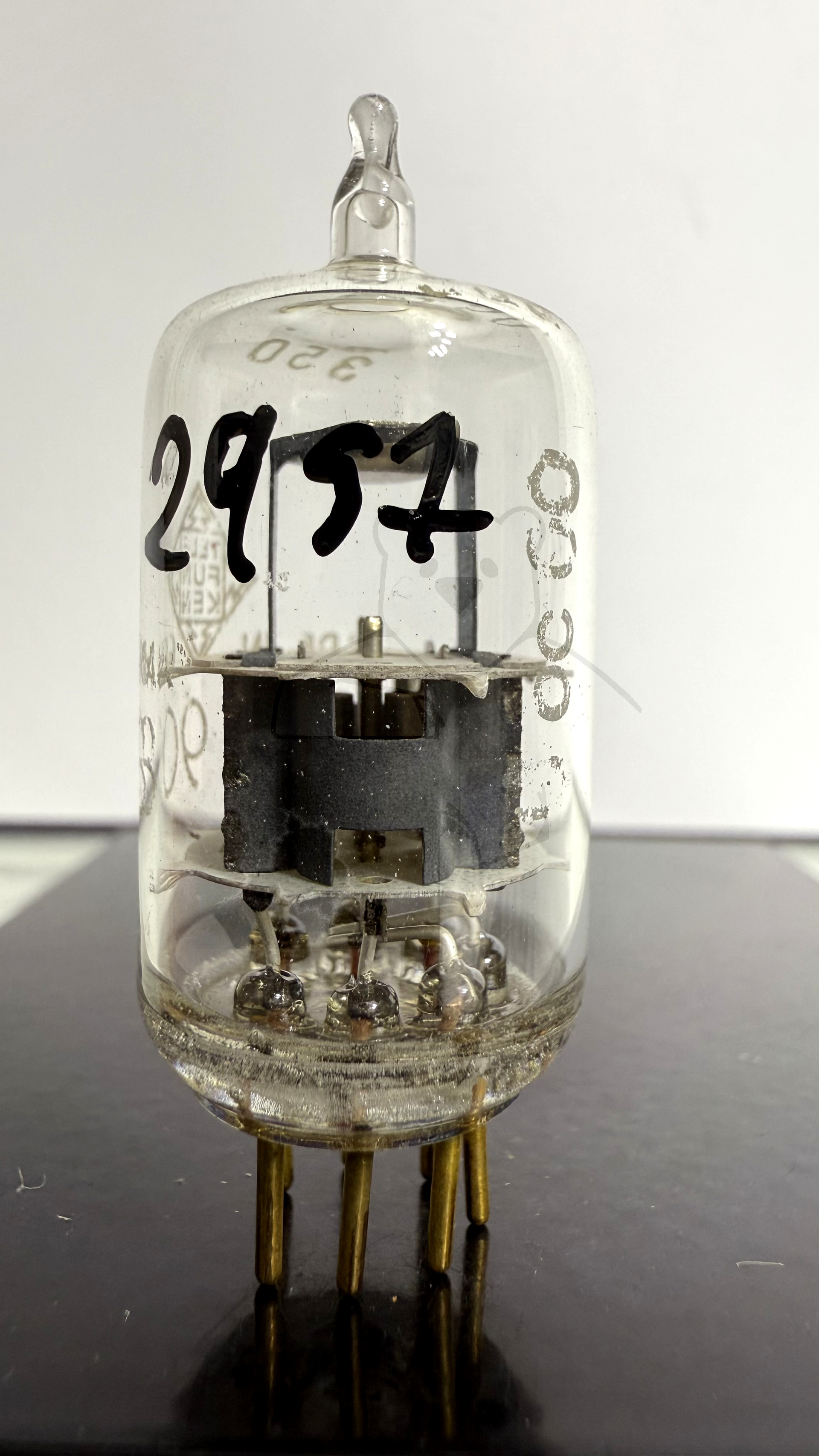

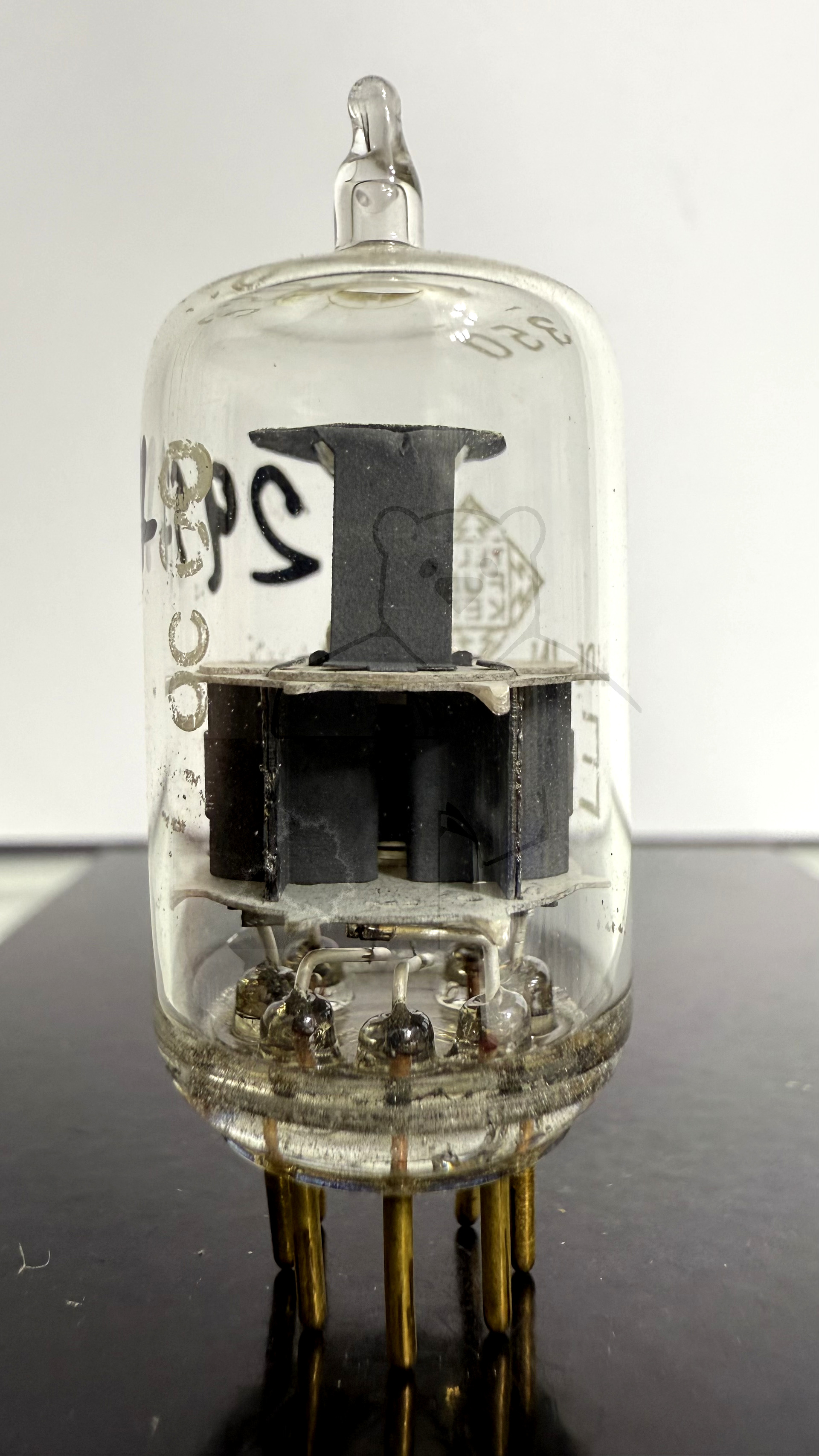

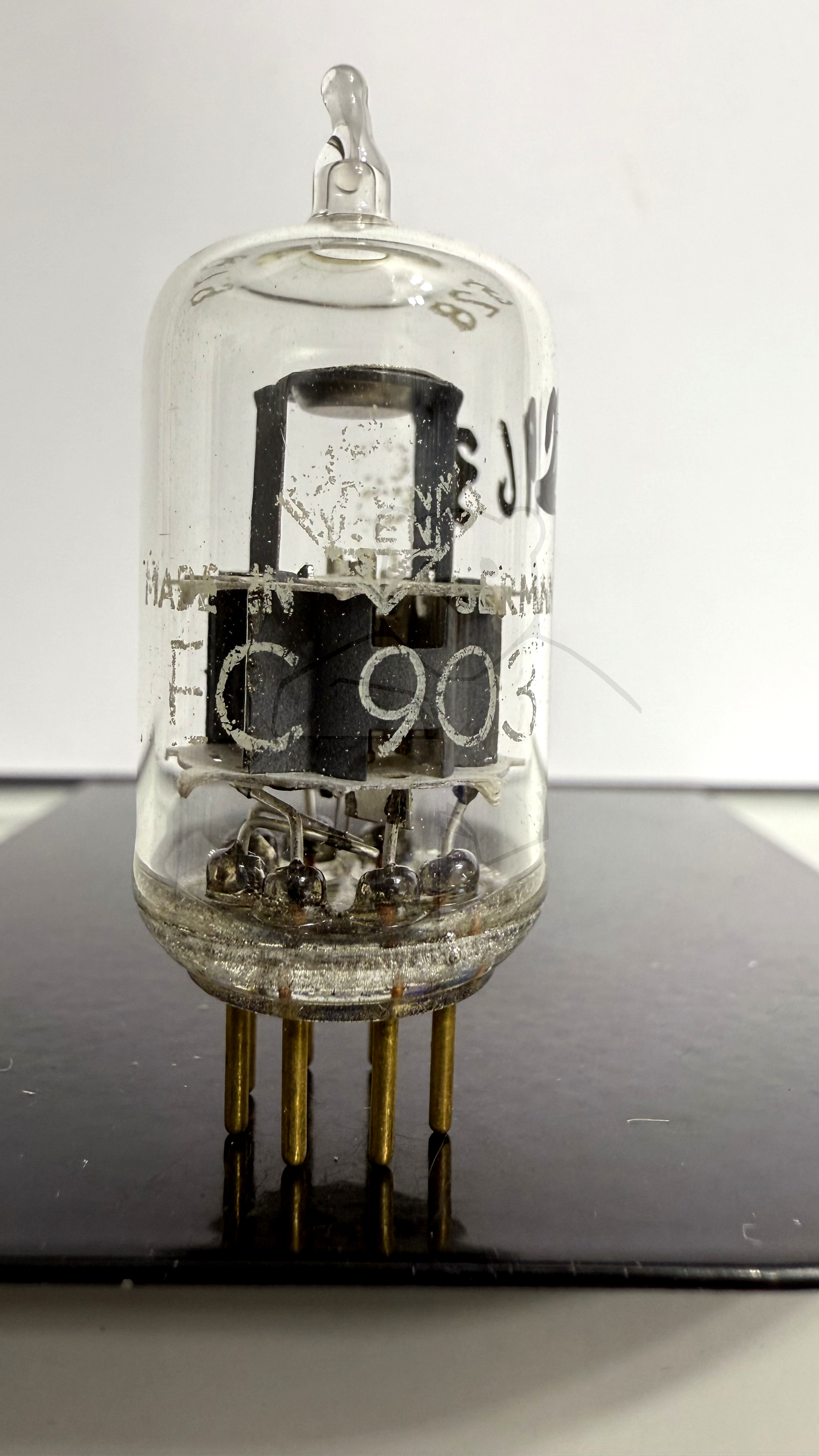

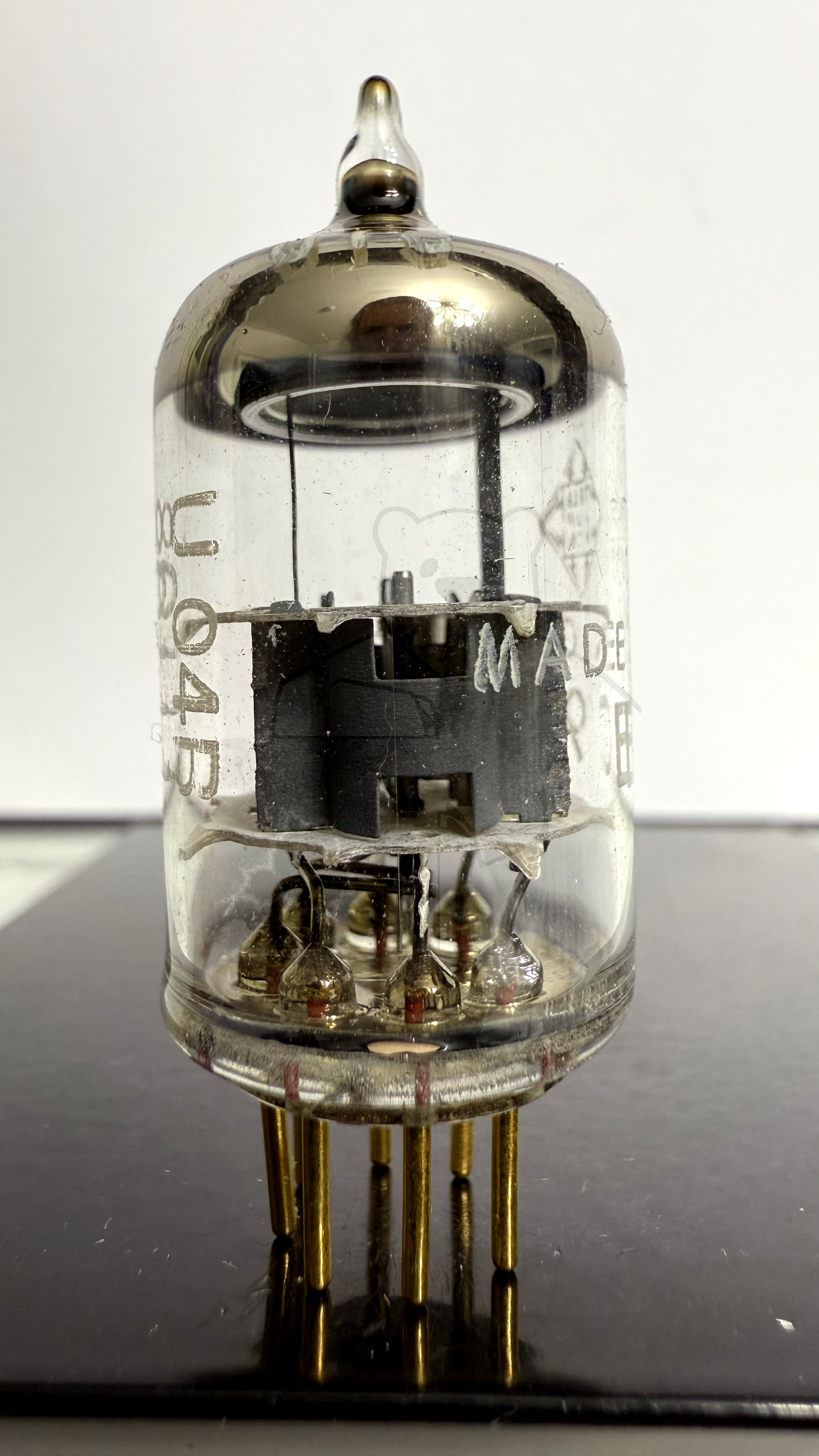

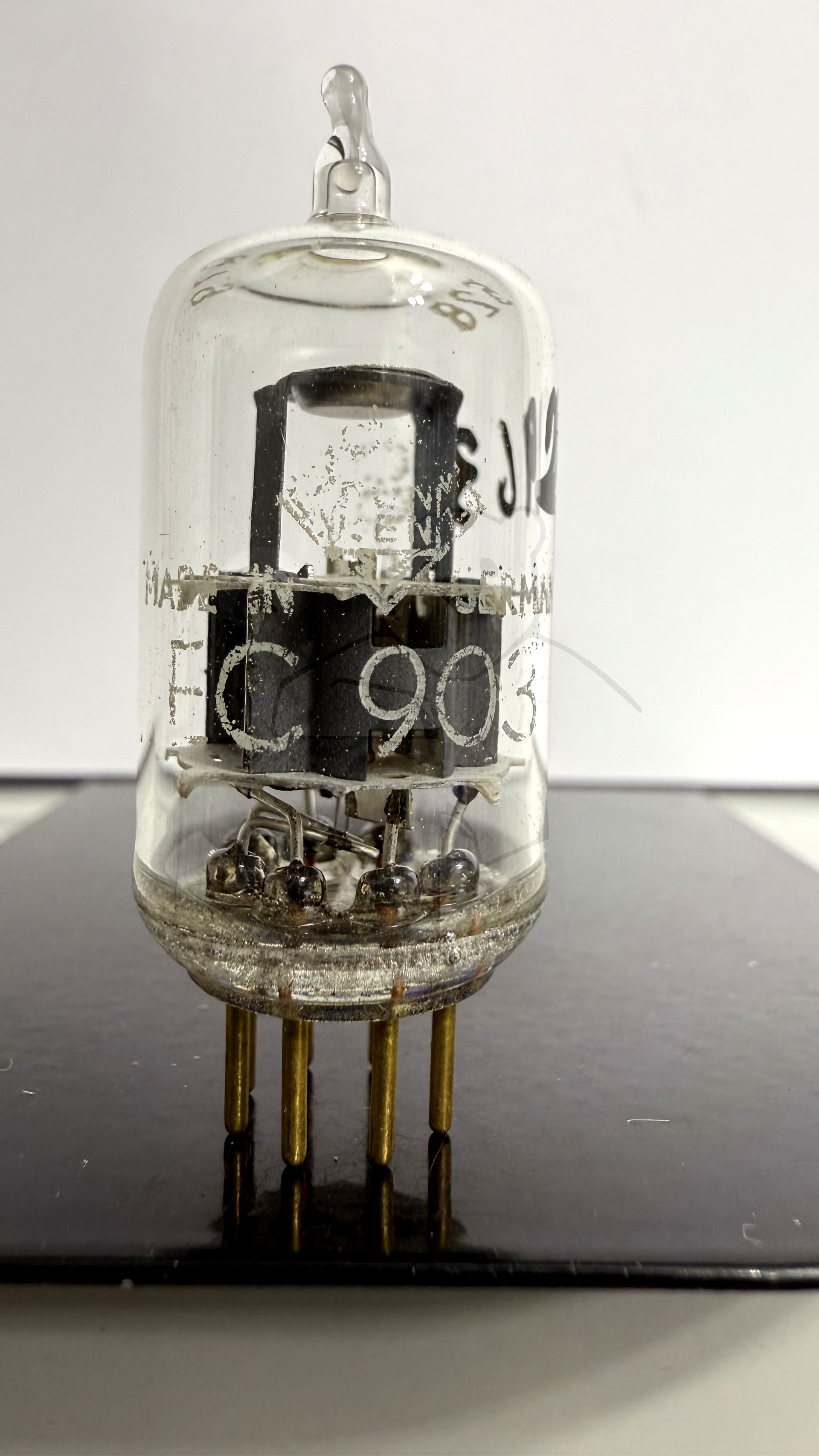

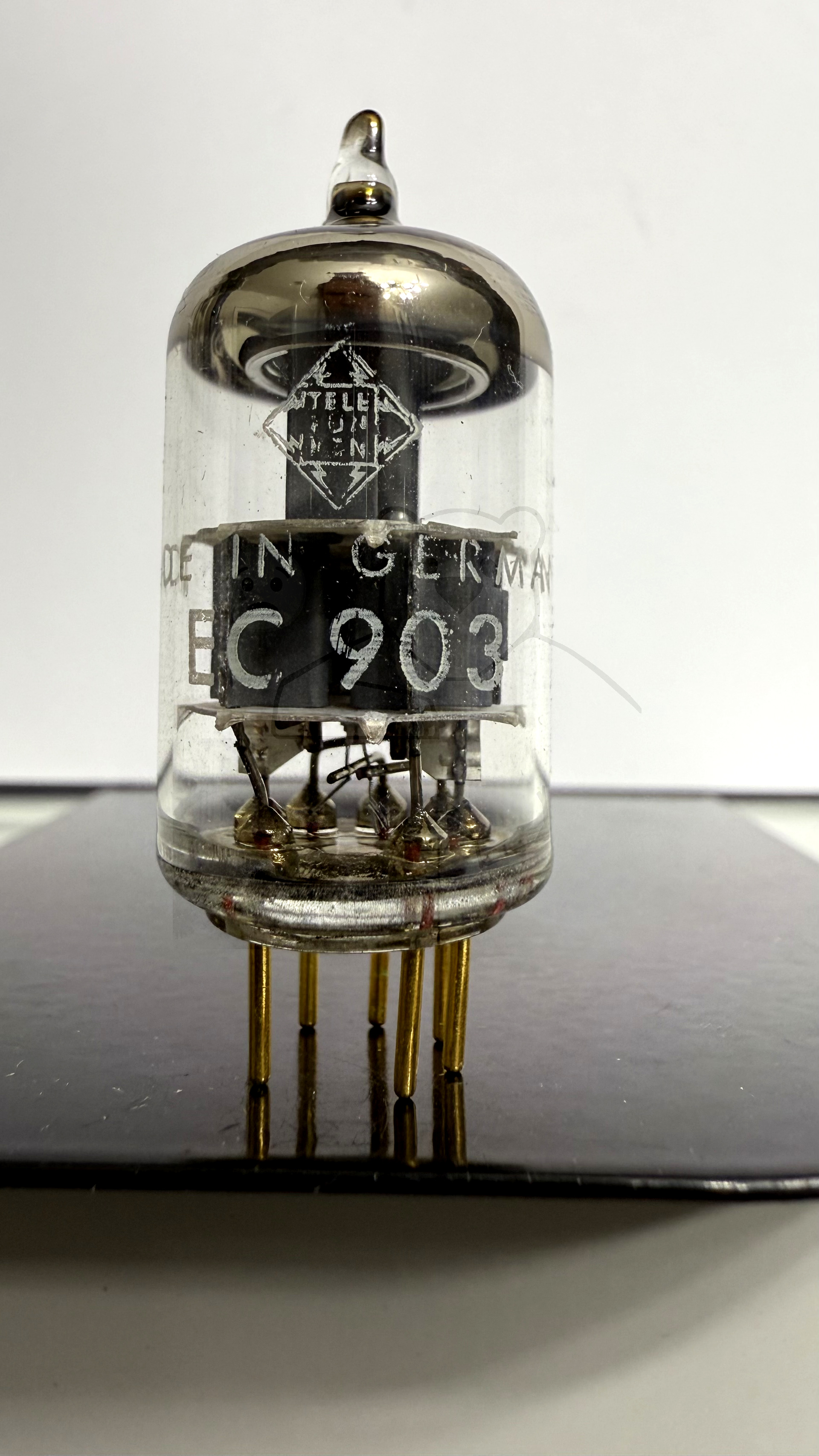

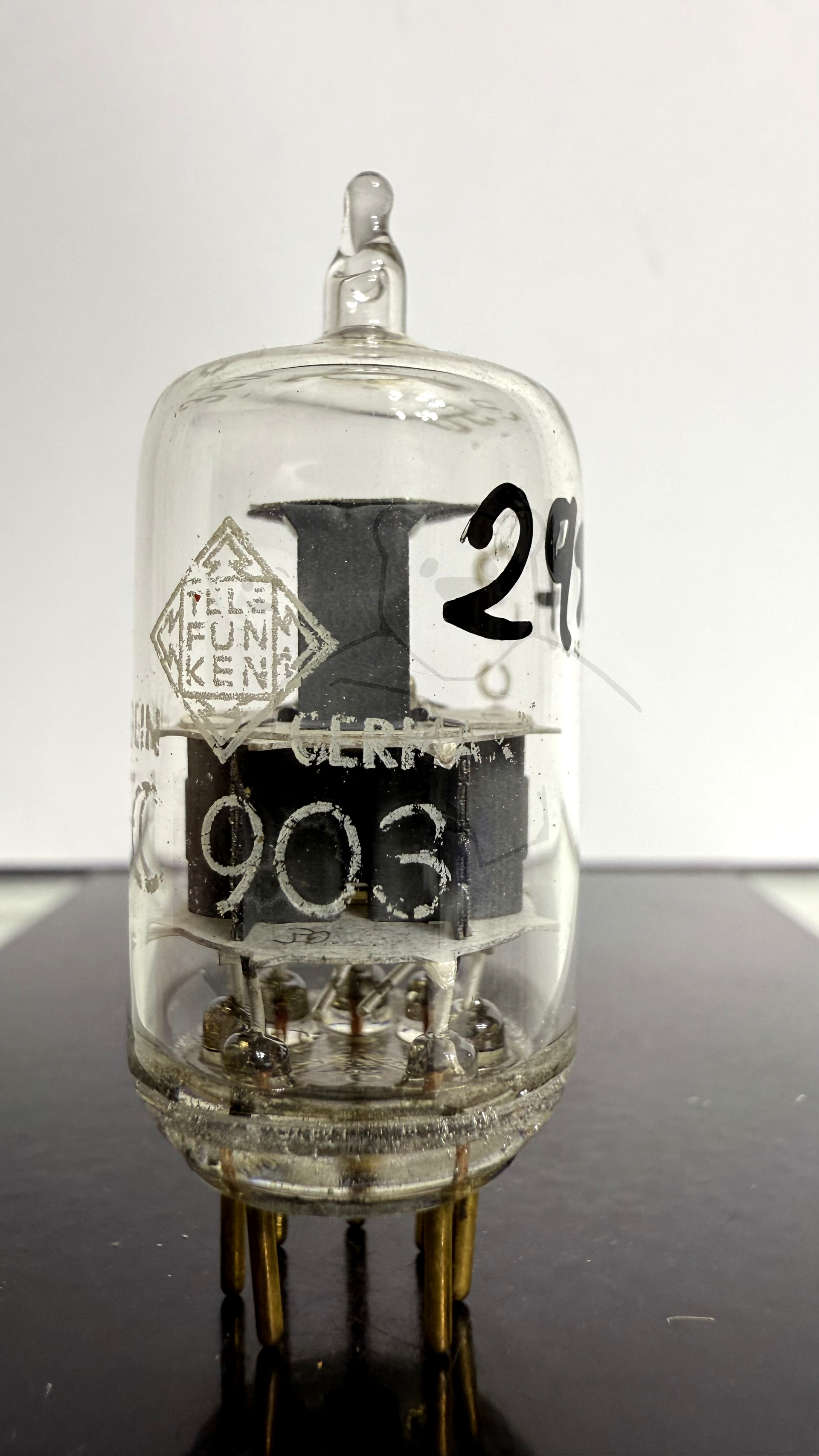

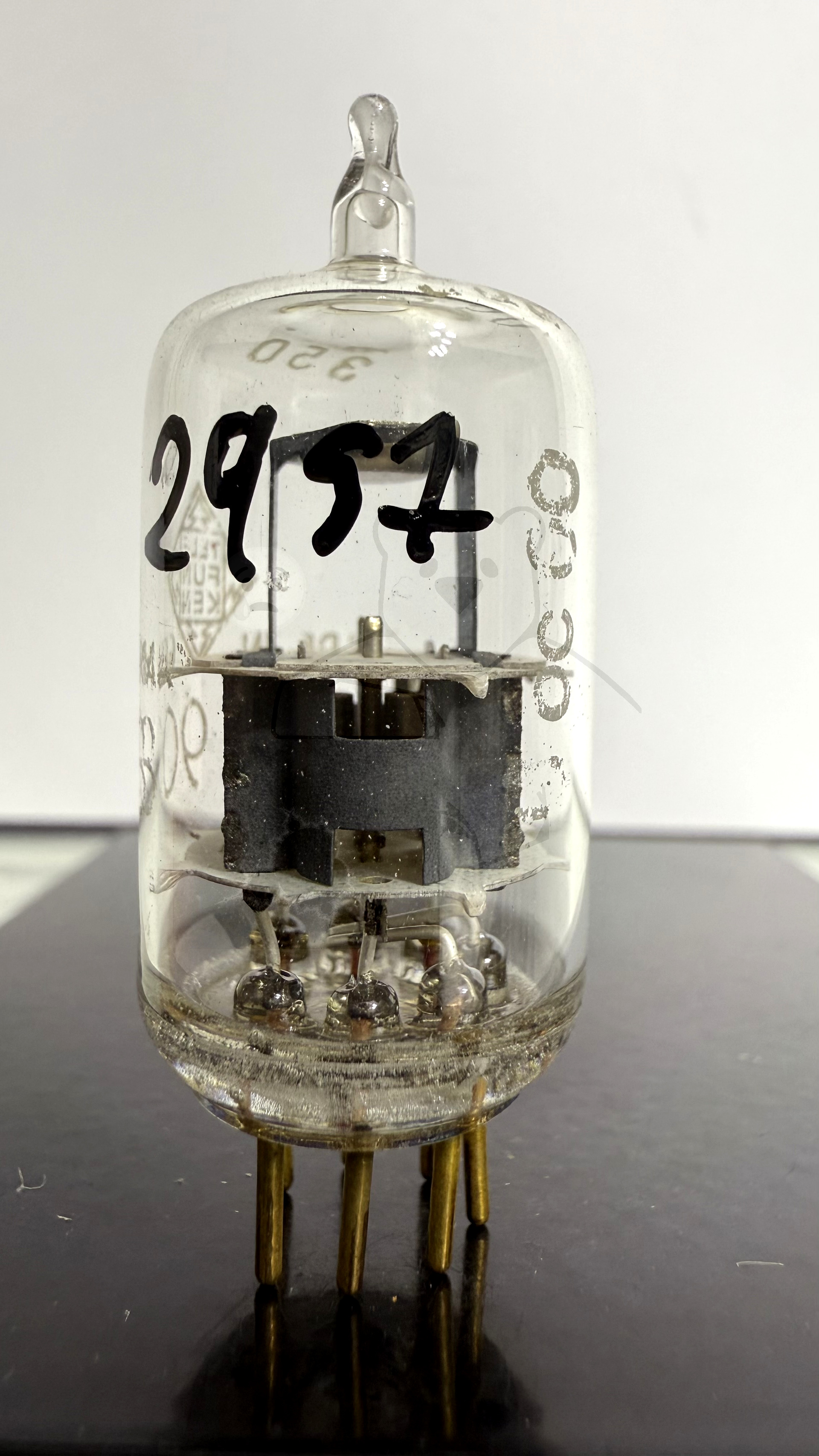

Daten und Bilder der Röhre: EC903

🔎 Beschreibung der Röhre: EC903

Name	EC903
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die EC903 wird hauptsächlich als Hochfrequenz Oszillator eingesetzt.
Letzte Änderung	10.06.2018 20:55:24

🔎 Beschreibung der Systeme für die Röhre: EC903

	System 1
Kathode	5
Gitter 1	2, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 7
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

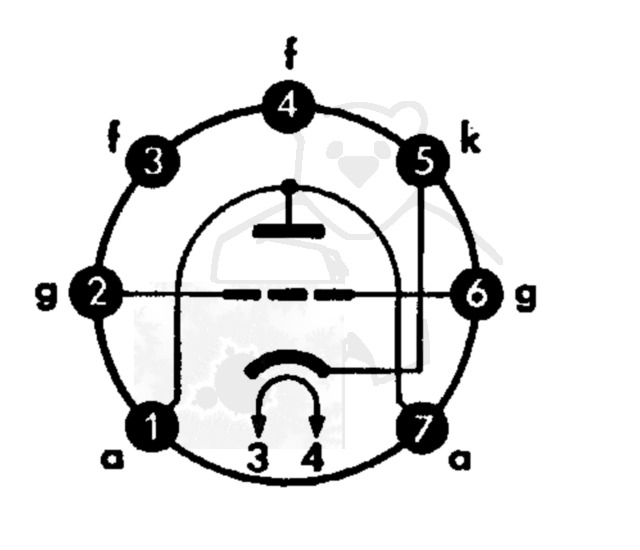

🔎 Sockelschaltung der EC903

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EC903
Datenblatt EC903 Telefunken.pdf (26 kB)
Pruefkarte EC903 - Neuberger RPM370 Roehrenmessgeraet.pdf (231 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
