đ Beschreibung der Röhre: EZ40 Inventarnummer: 04096
| Name | â EZ40 |
| Vergleichsname | 6BT4 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | KAPB |
| Ătz- Produktionscode | kD1 B9E |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S10 |
đ Beschreibung der Systeme fĂŒr die Röhre: EZ40
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EZ40
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EZ40
Anwendung EZ40 Version 1.pdf (33 kB)
Anwendung EZ40 Version 2 [www.tubedata.info].pdf (283 kB)
Datenblatt EZ40 Philips [www.tubedata.info].pdf (76 kB)
Pruefkarte EZ40 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte EZ40 EZ113 EZ41 VG1 7Z4 - Funke W19 Roehrenpruefer.pdf (162 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EZ40

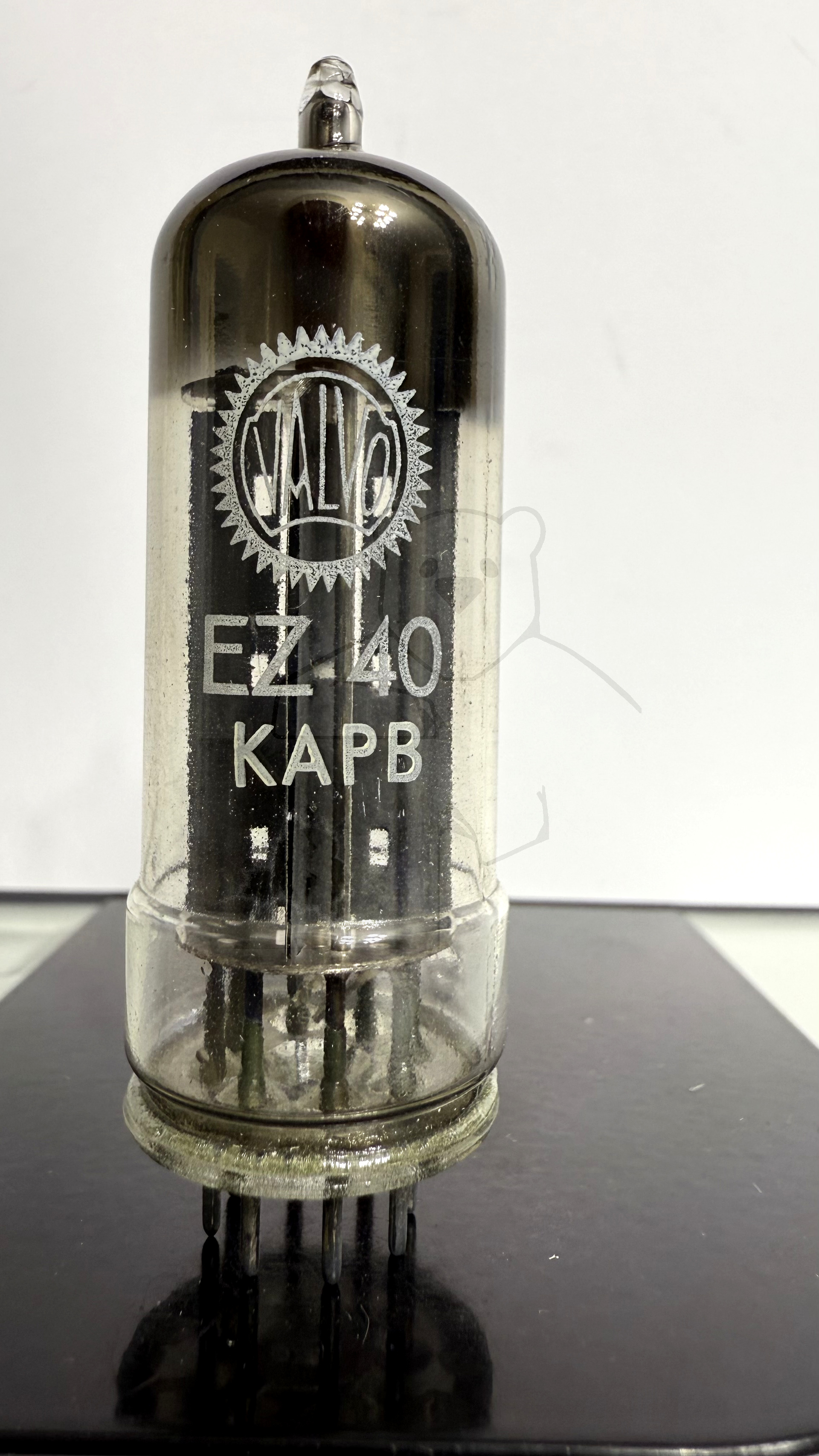

Röhre EZ40 #4096 Bild 1
