Daten und Bilder der Röhre: EF91

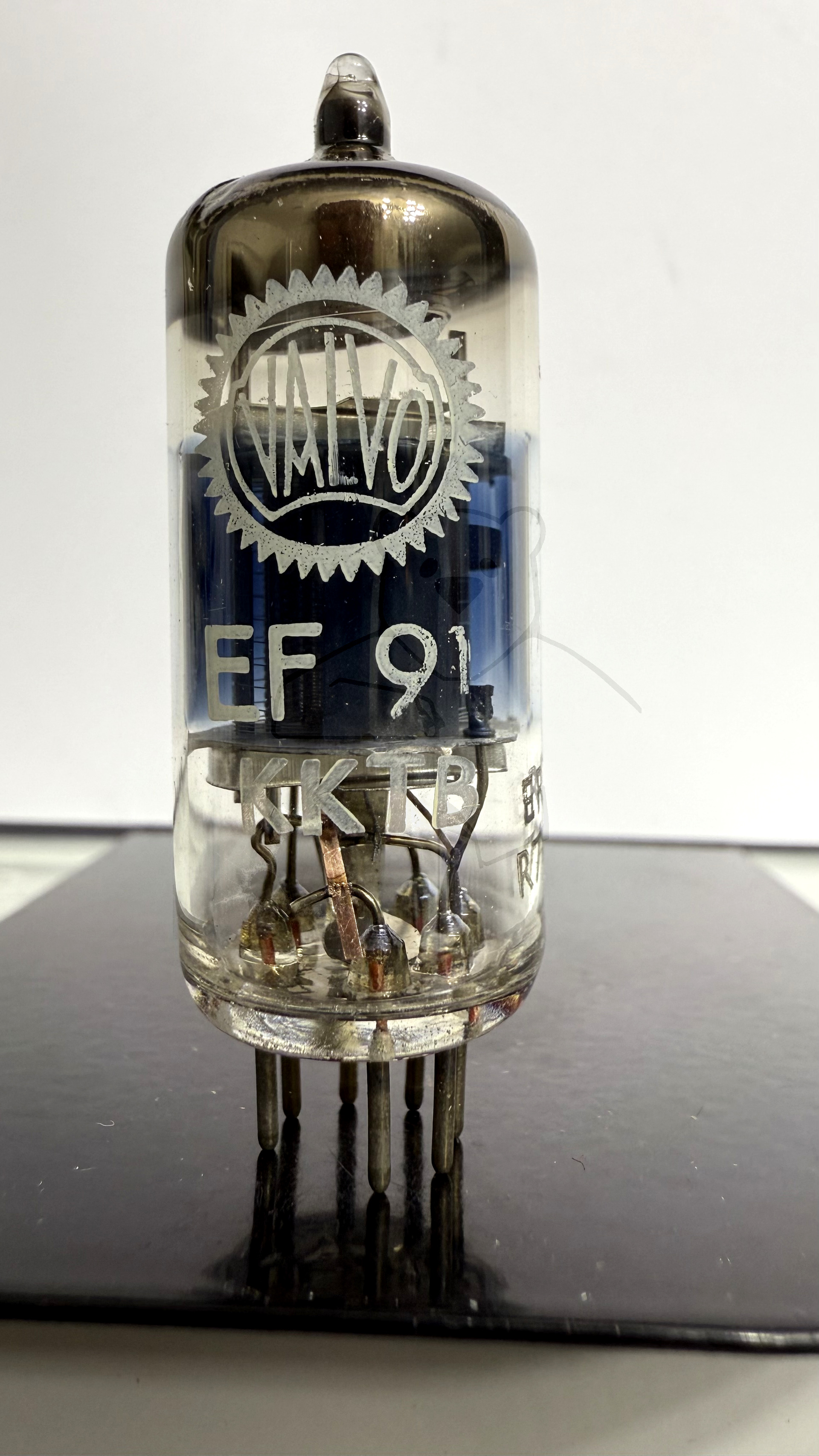

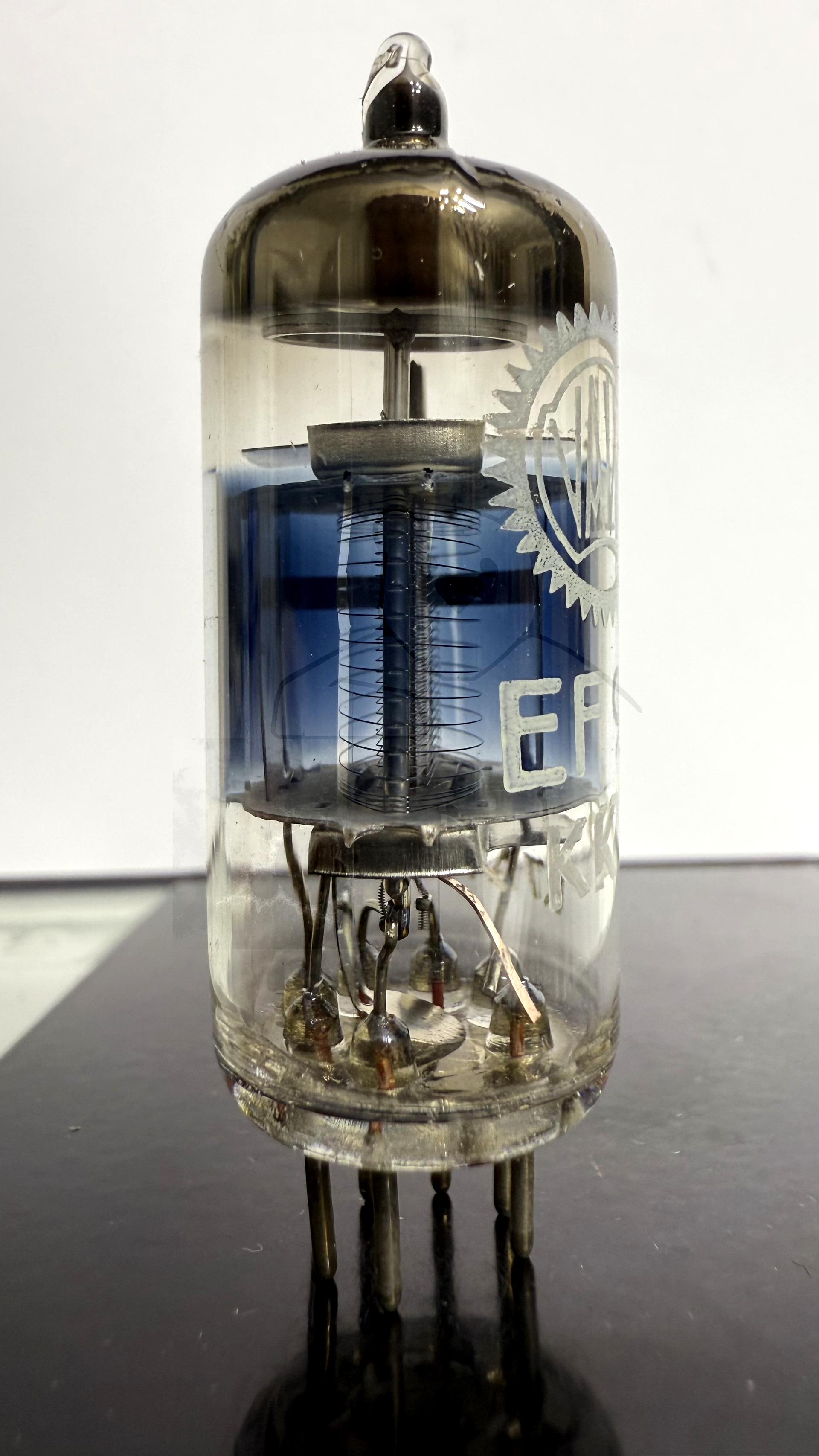

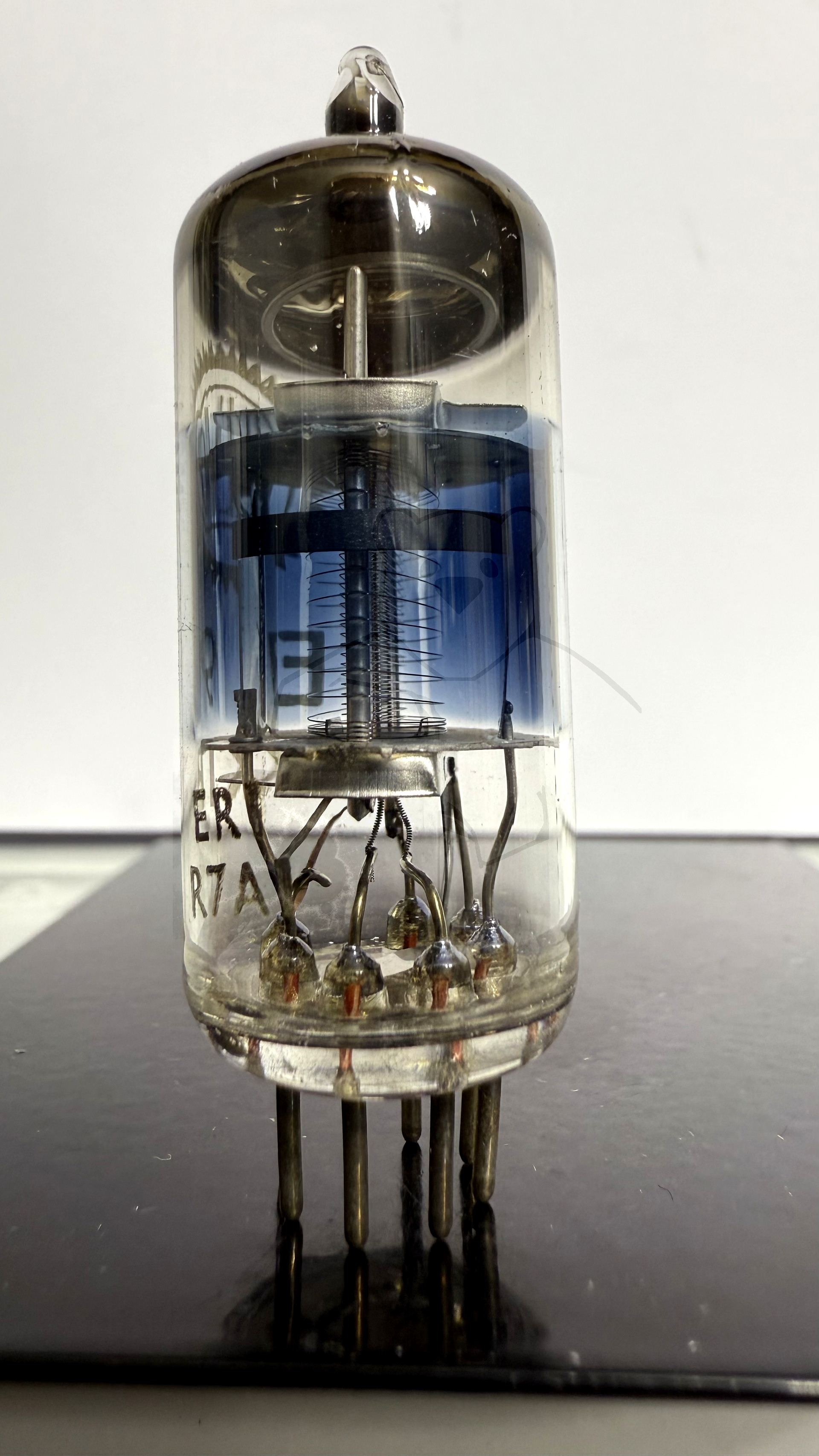

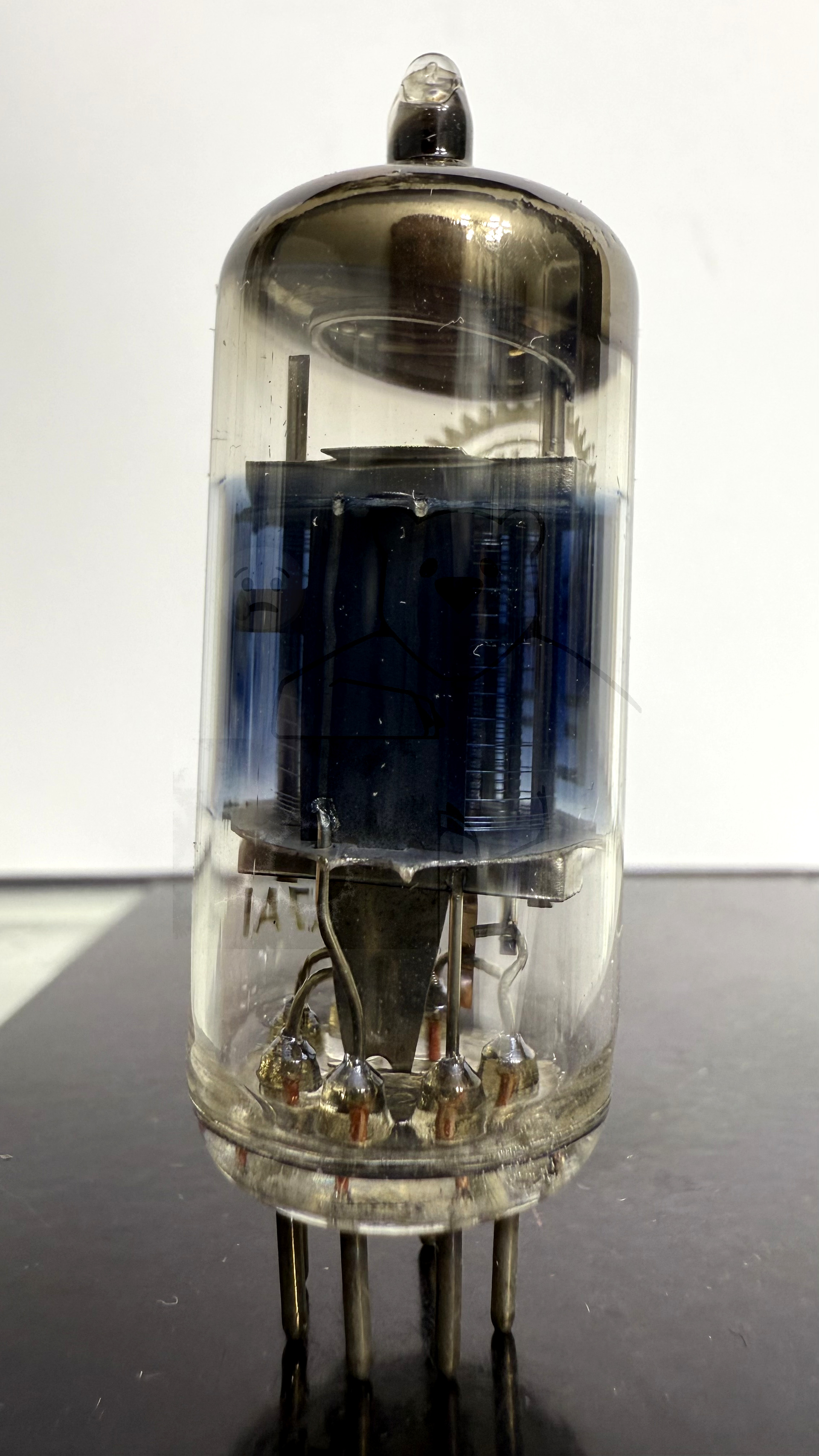

🔎 Beschreibung der Röhre: EF91 Inventarnummer: 04055

Name	→ EF91
Vergleichsname	→ 6064 → 6AM6 CV4014
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	KKTB
Ätz- Produktionscode
Serien Nummer

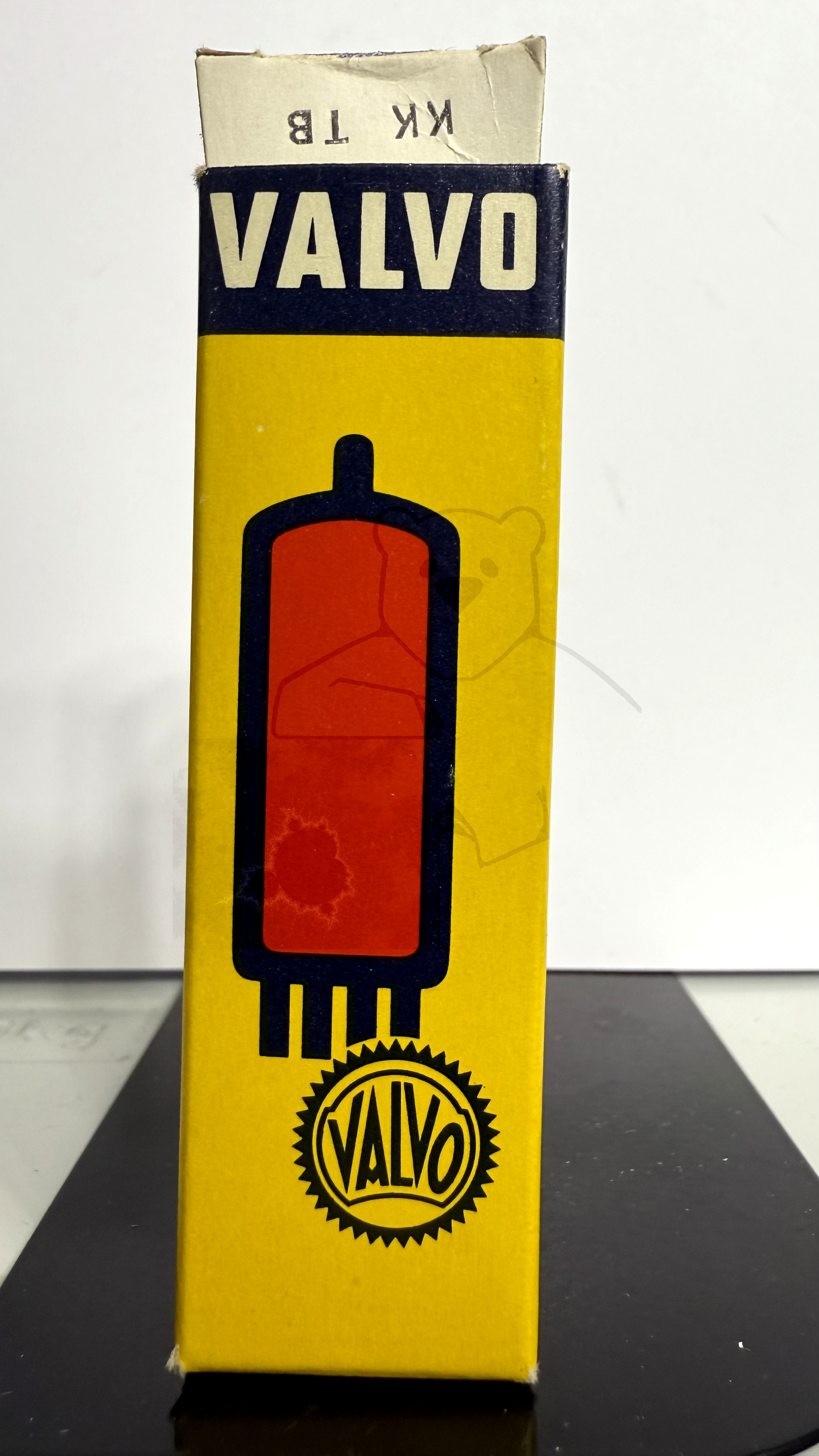

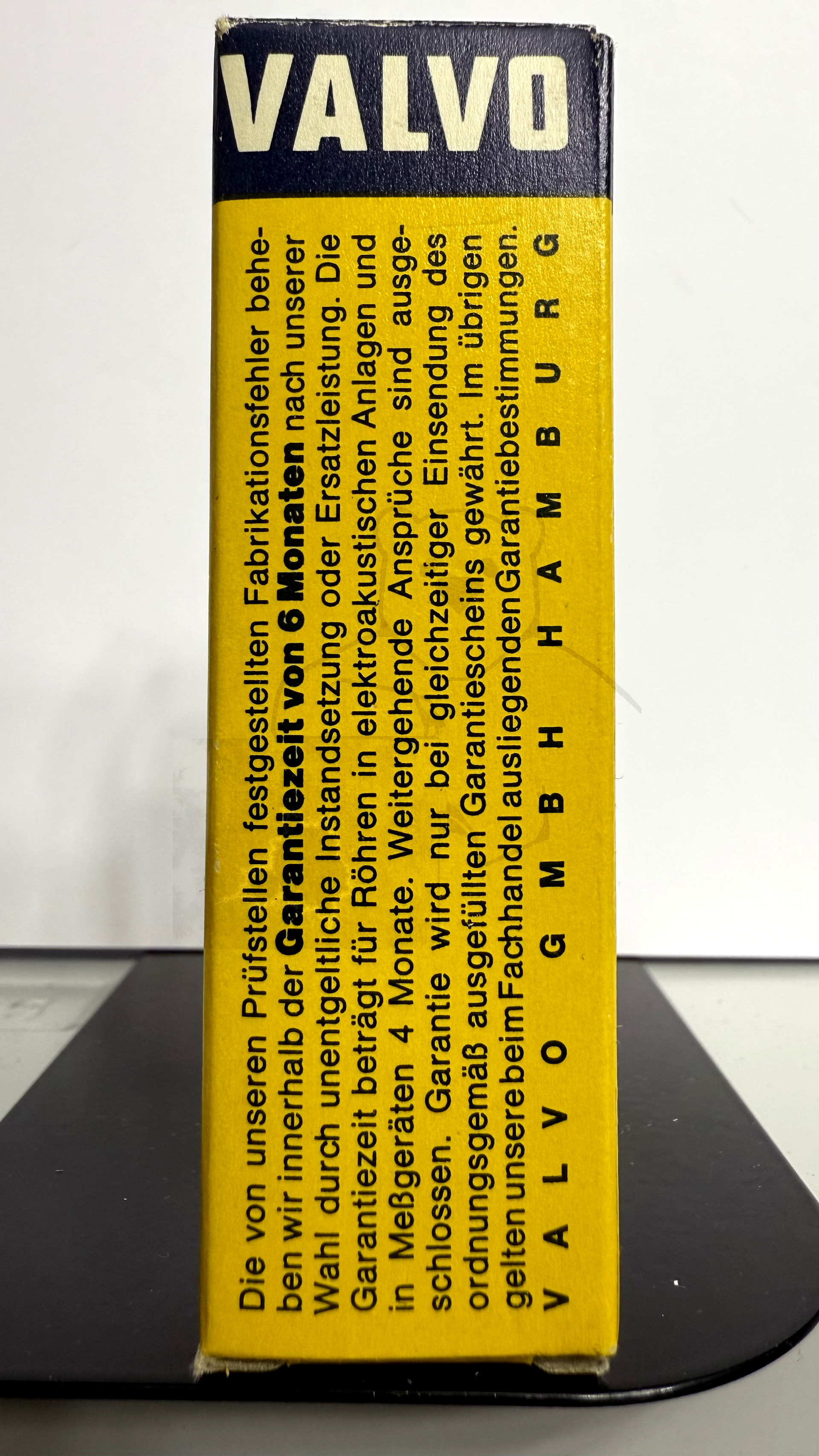

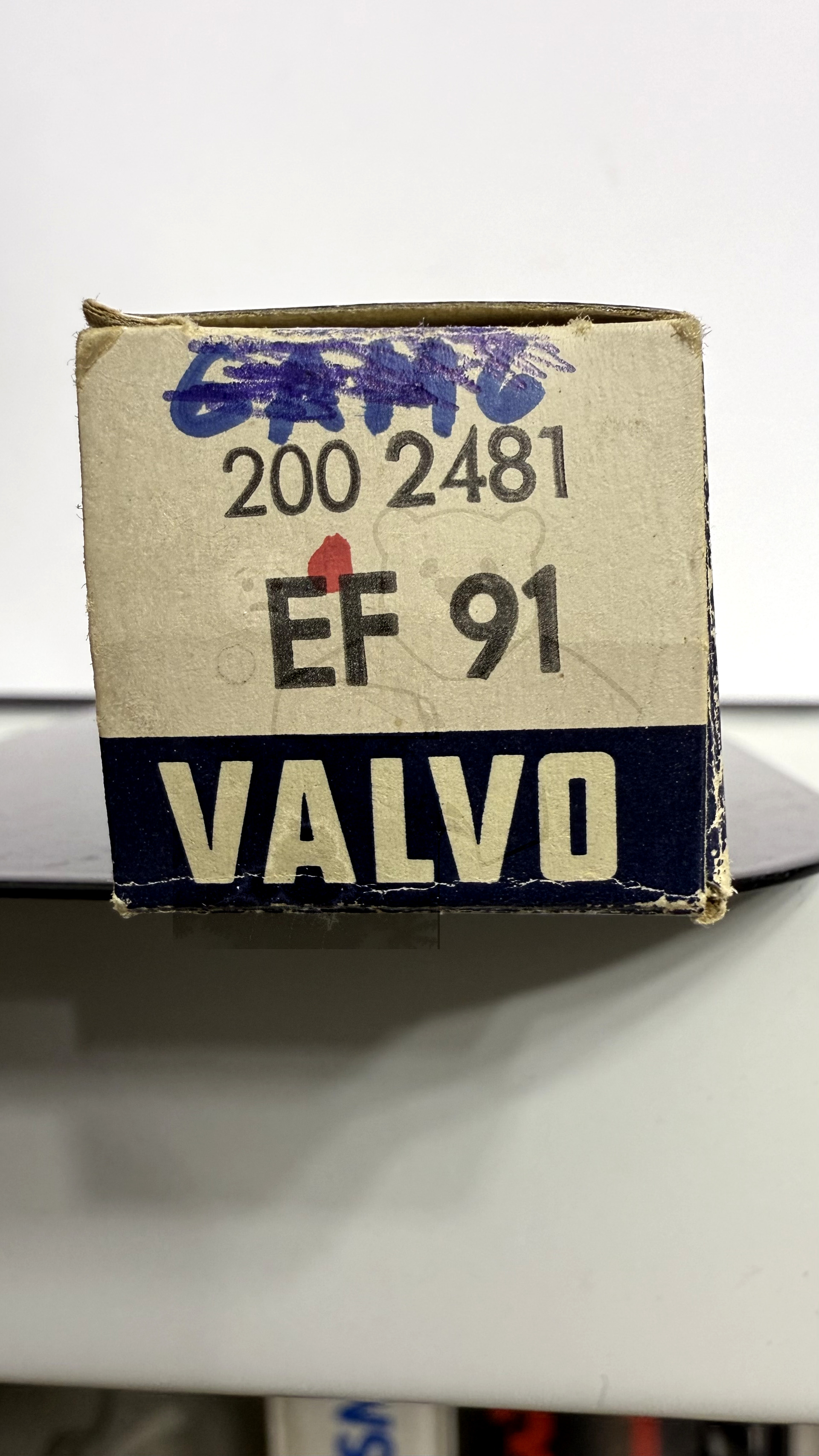

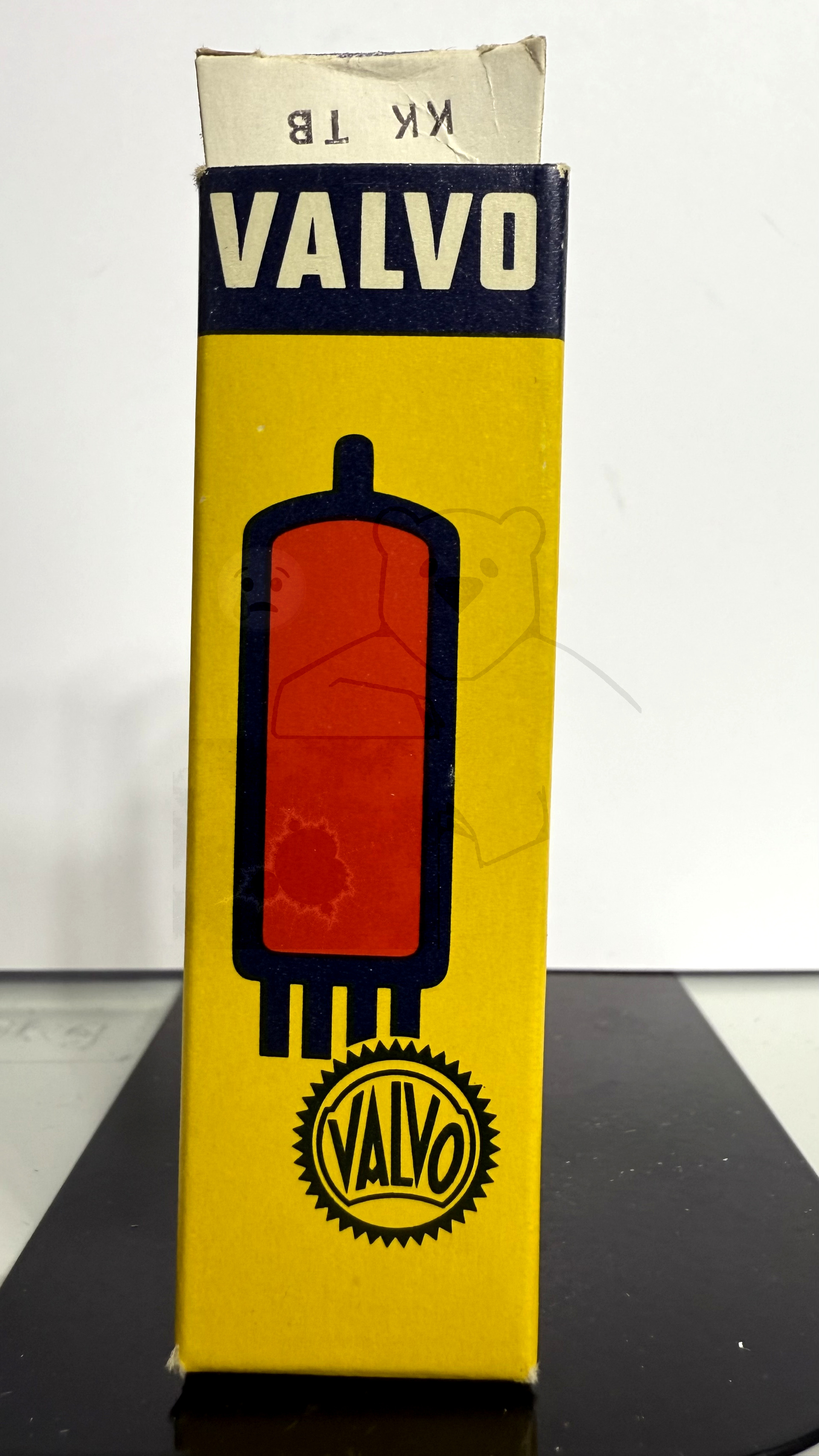

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S9

🔎 Beschreibung der Systeme für die Röhre: EF91

	System 1
Kathode	2
Gitter 1	1
Gitter 2	7
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

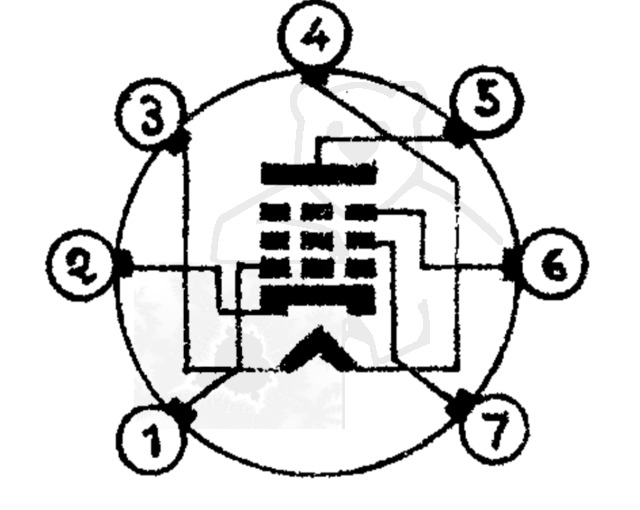

🔎 Sockelschaltung der EF91

Bildquelle: CSF Compagnie Générale de T.S.F. Datenblatt

🔎 Datenblätter zur Röhre: EF91
Datenblatt EF91 Mullard [www.tubedata.info].pdf (244 kB)
Datenblatt EF91 Philips [www.tubedata.info].pdf (32 kB)
Pruefkarte EF91 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
Pruefkarte EF91 6AM6 CV138 - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
