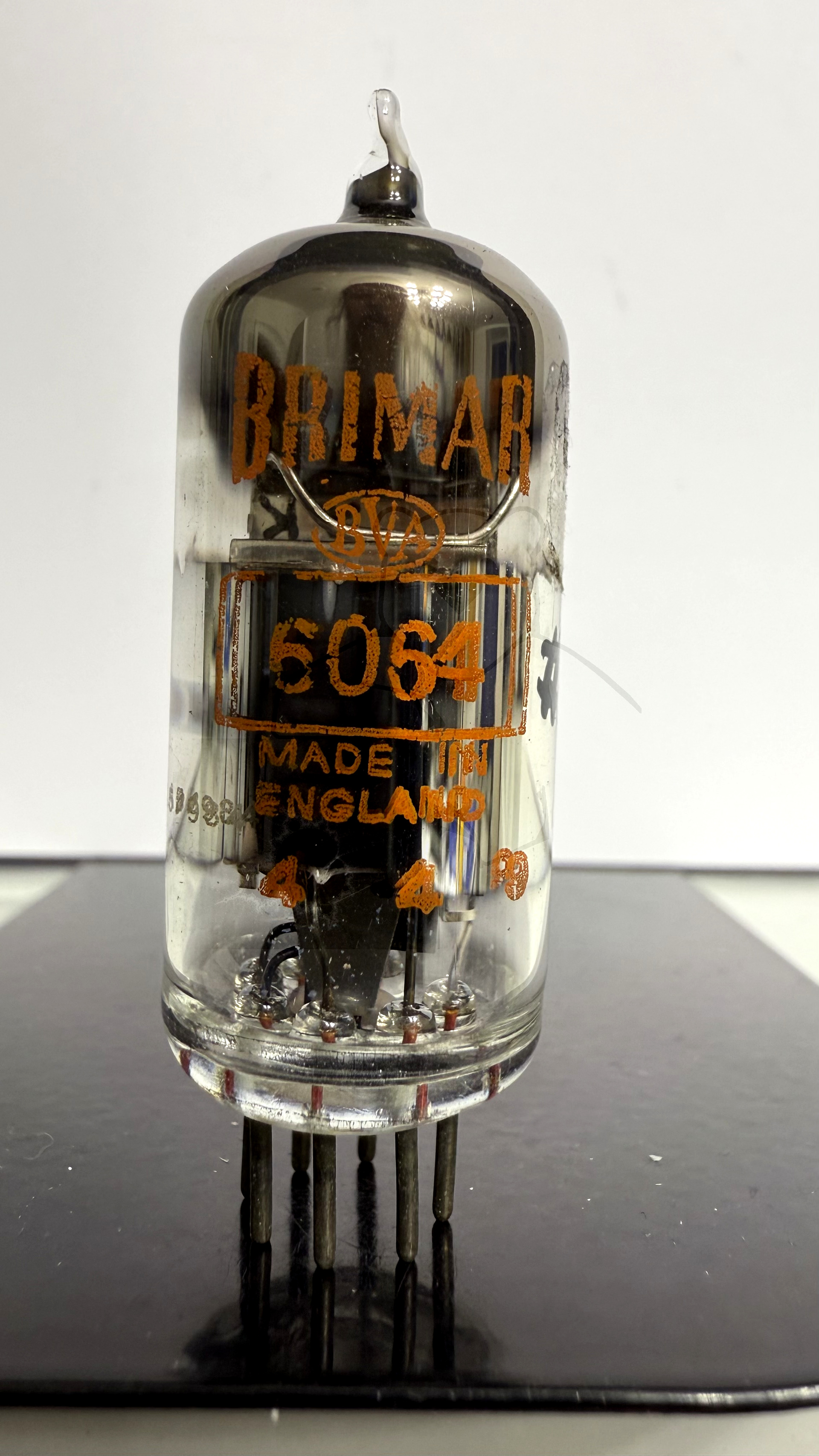

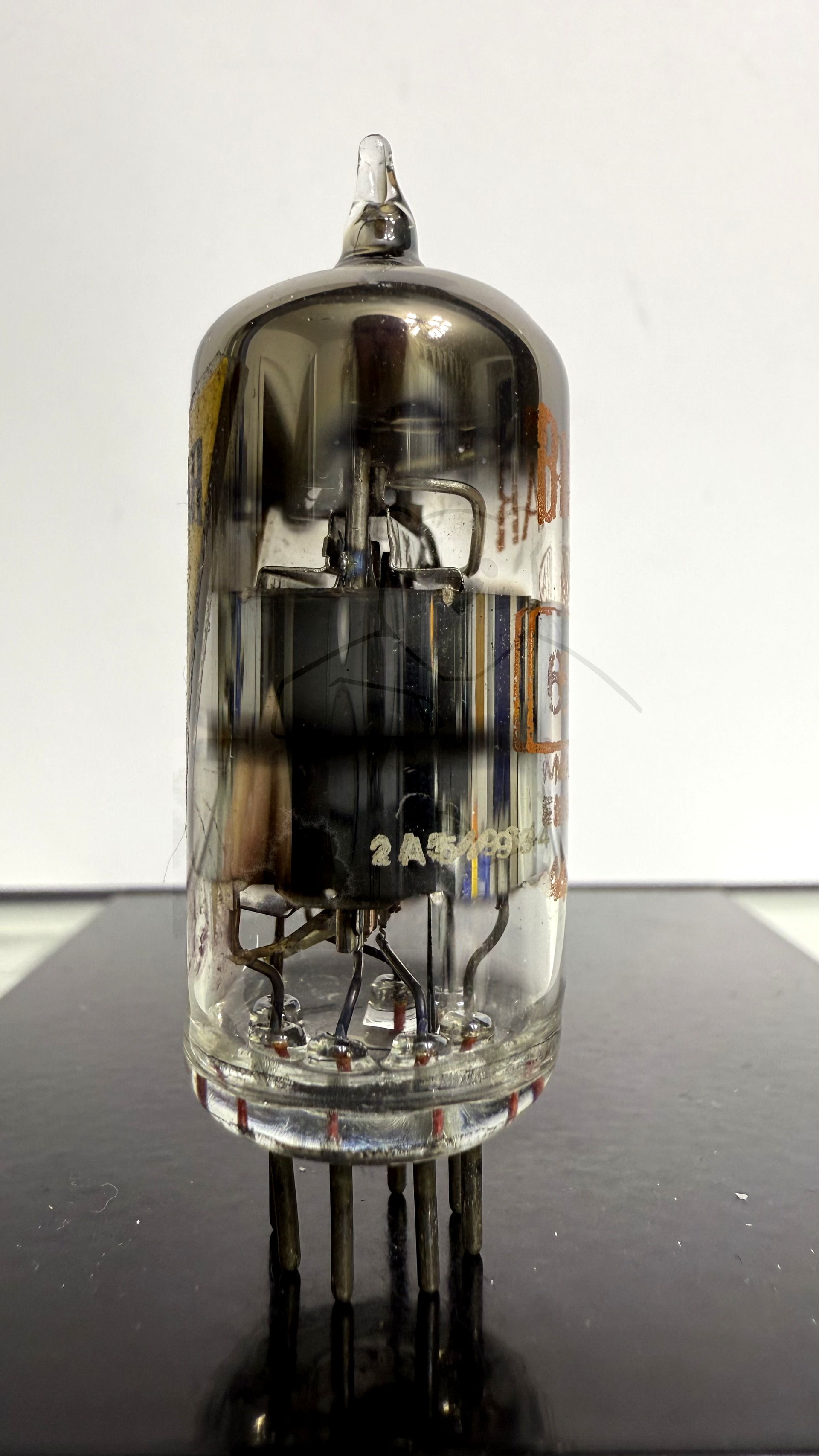

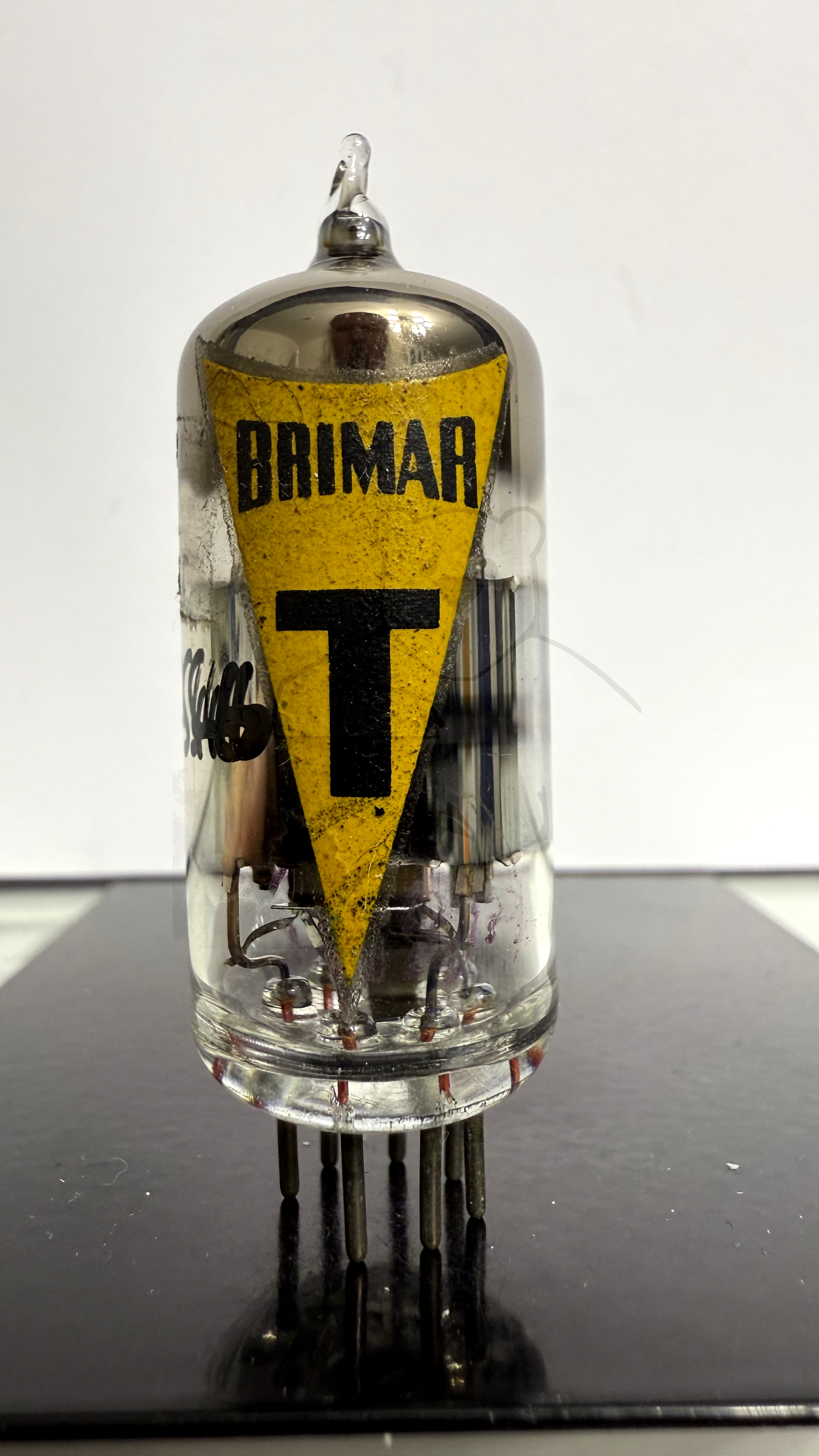

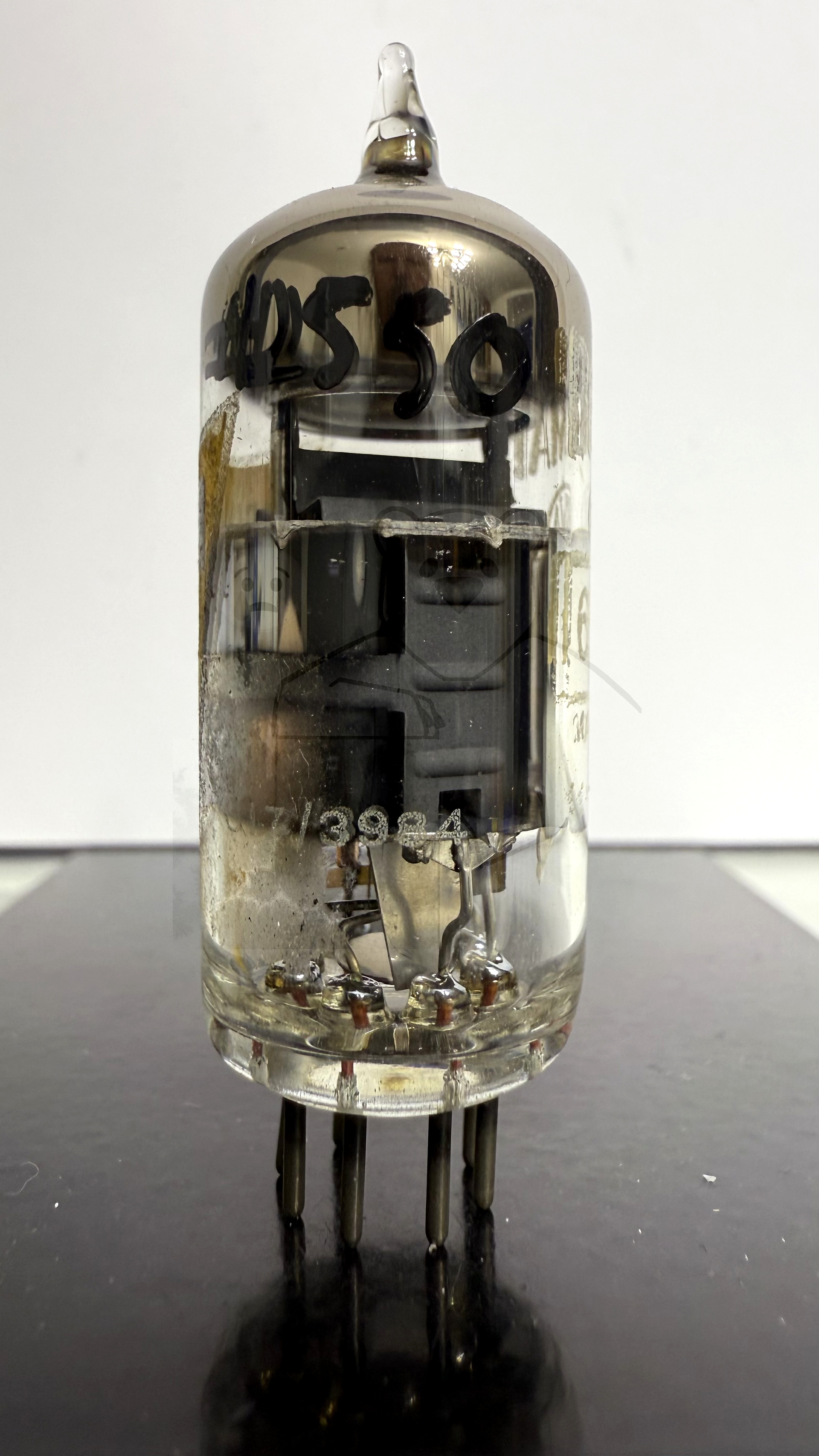

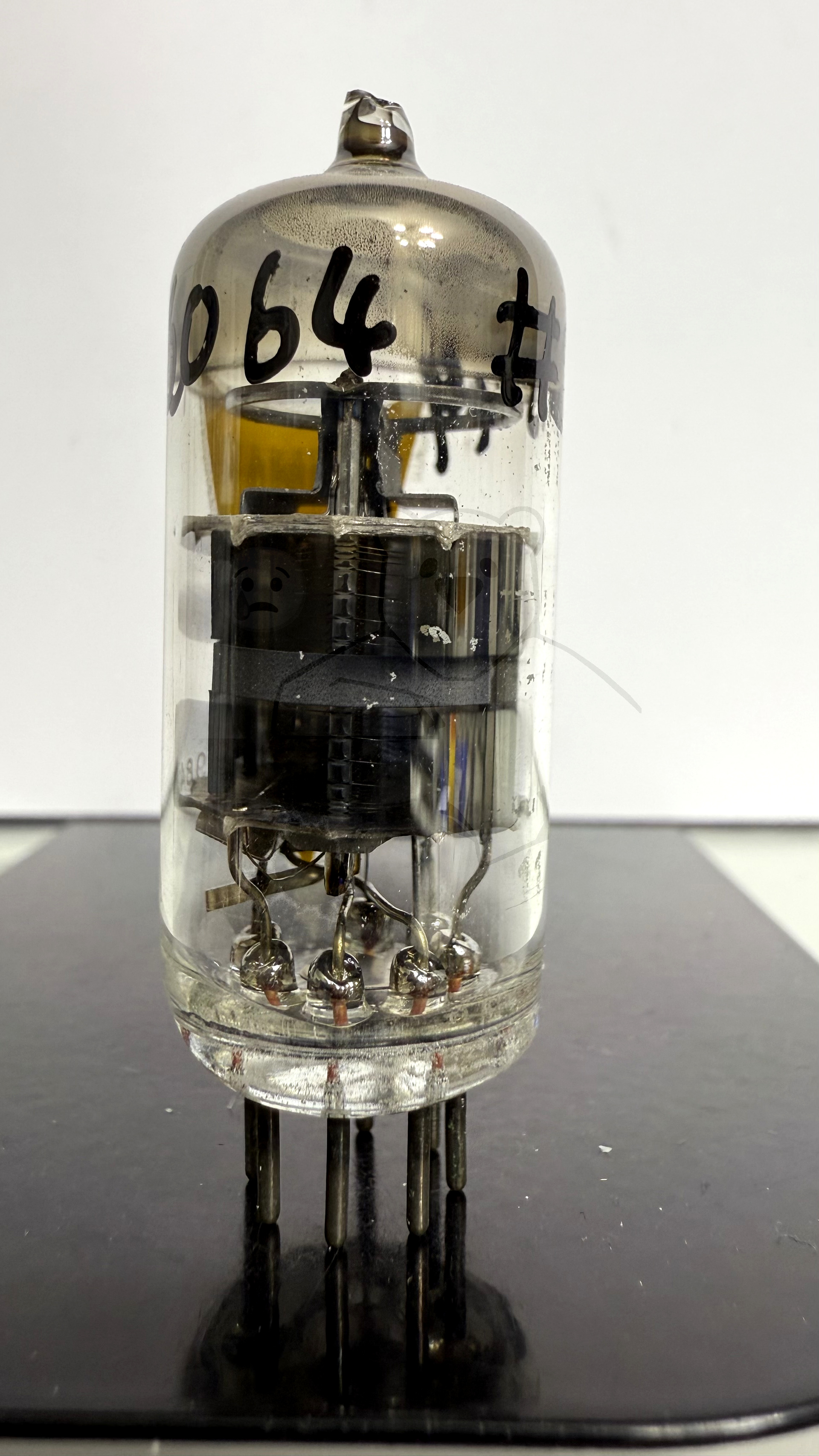

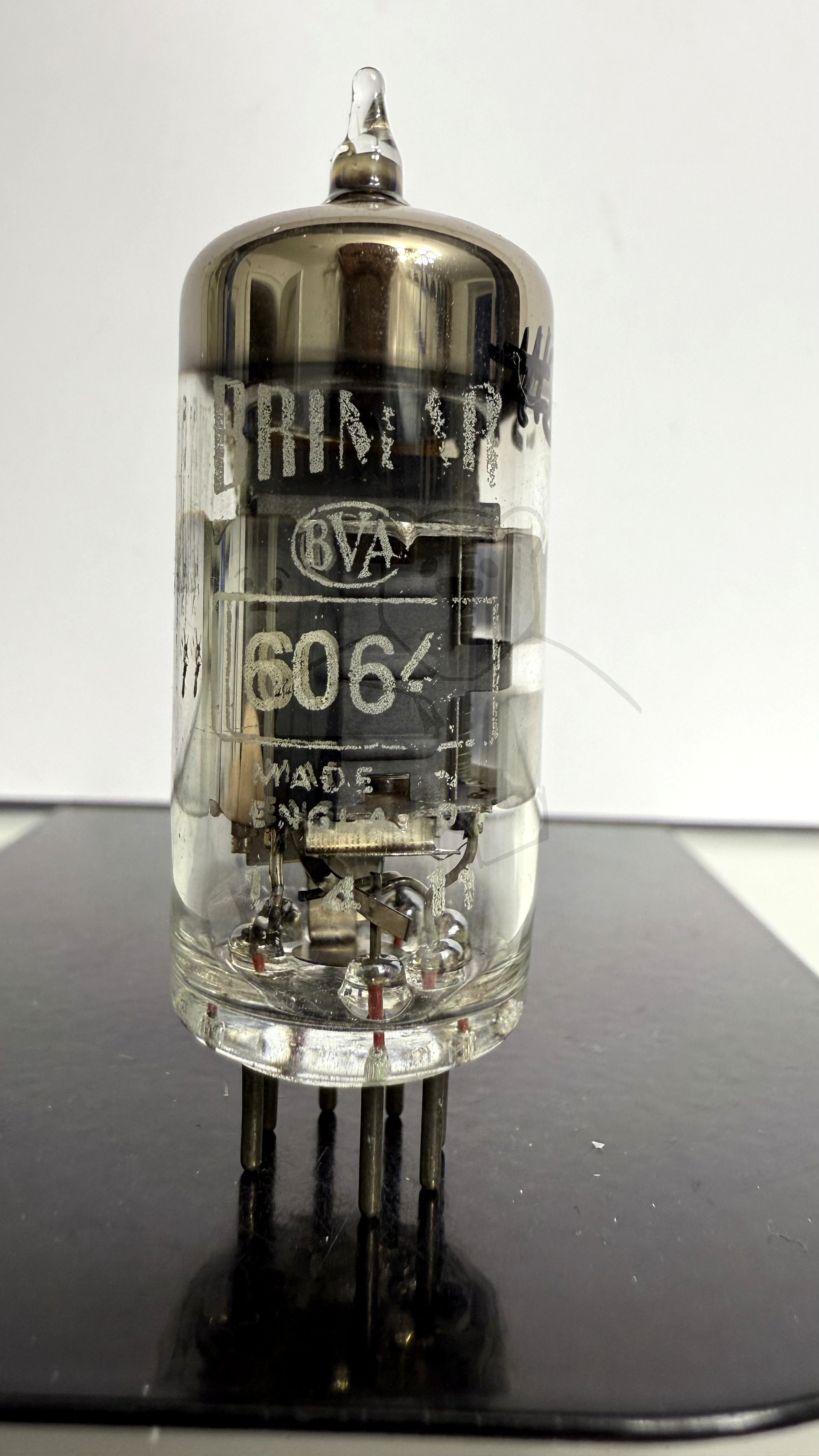

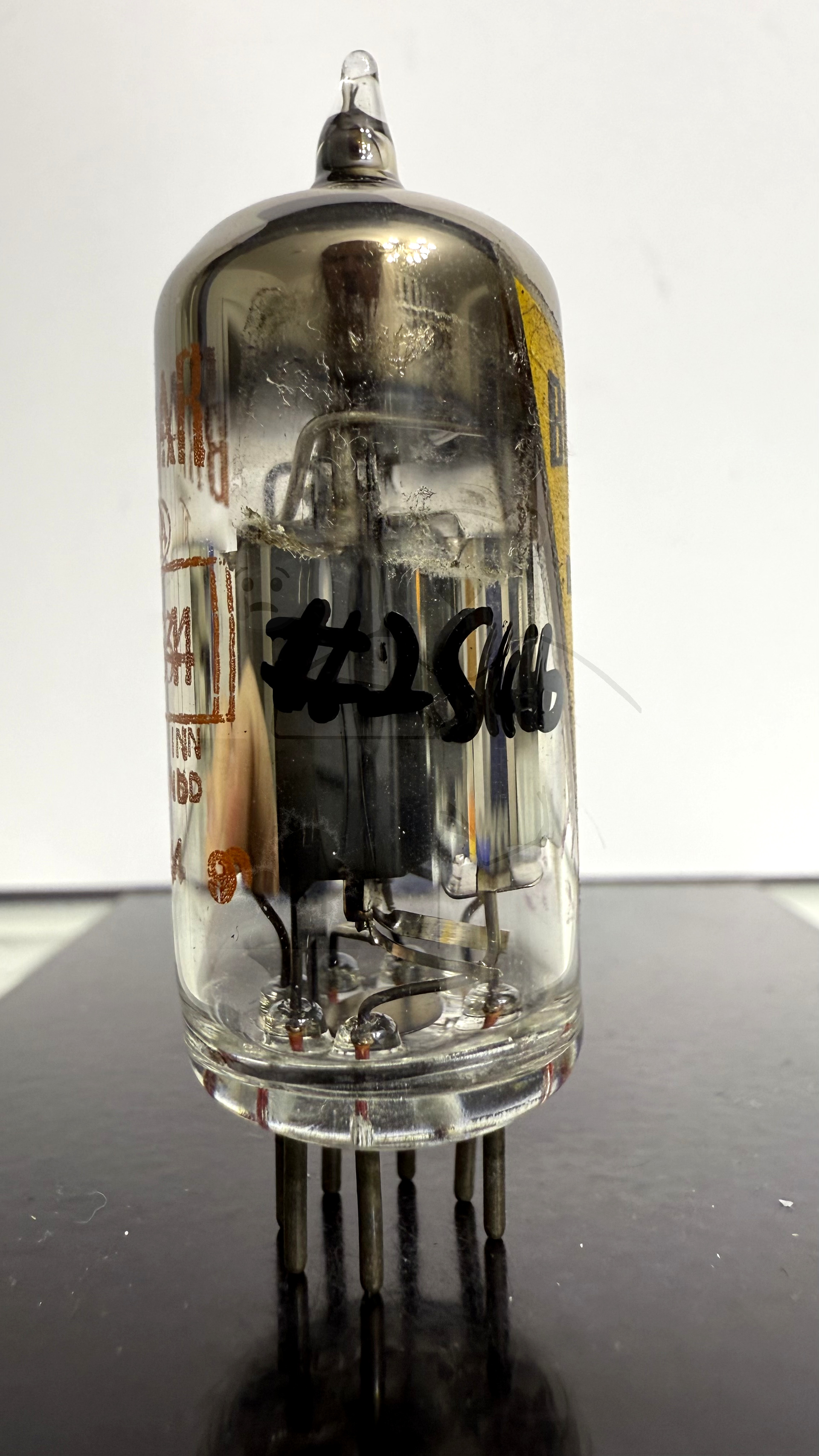

Daten und Bilder der Röhre: 6064

🔎 Beschreibung der Röhre: 6064

Name	6064
Vergleichsname	→ 6AM6 CV4014 → EF91
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 17:50:39

🔎 Beschreibung der Systeme für die Röhre: 6064

	System 1
Kathode	2
Gitter 1	1
Gitter 2	7
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

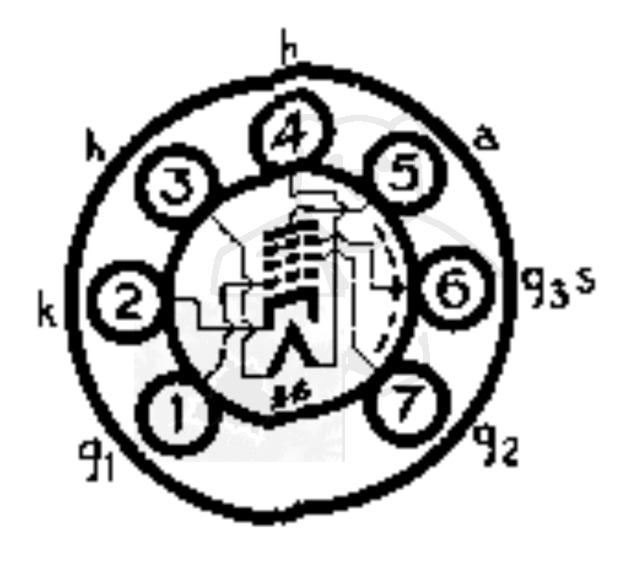

🔎 Sockelschaltung der 6064

Bildquelle: Brimar Datenblatt

🔎 Datenblätter zur Röhre: 6064
Datenblatt 6064 Brimar Version 1.pdf (15 kB)
Datenblatt 6064 Brimar Version 2 [www.tubedata.info].pdf (61 kB)
Pruefkarte 6064 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
