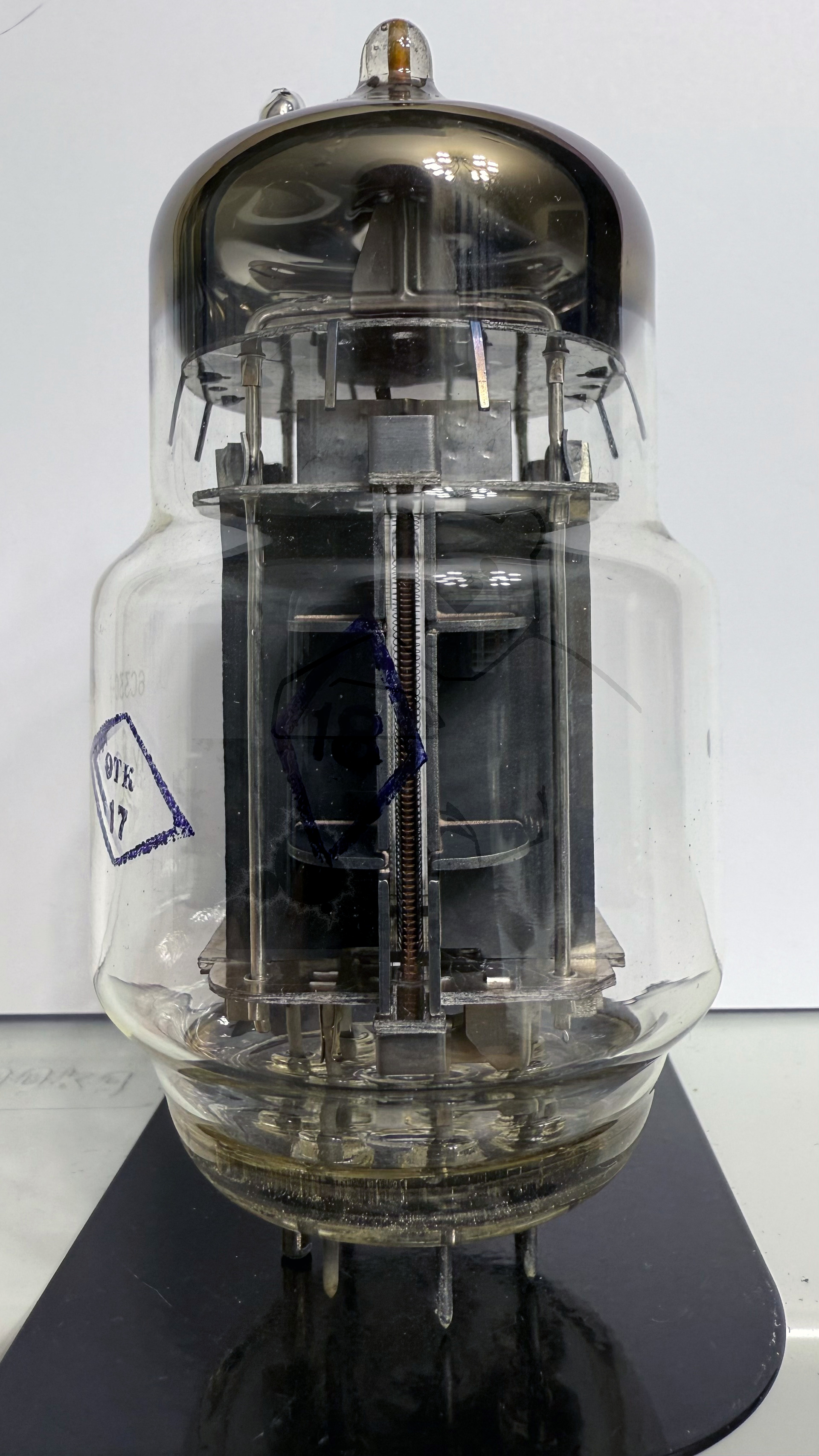

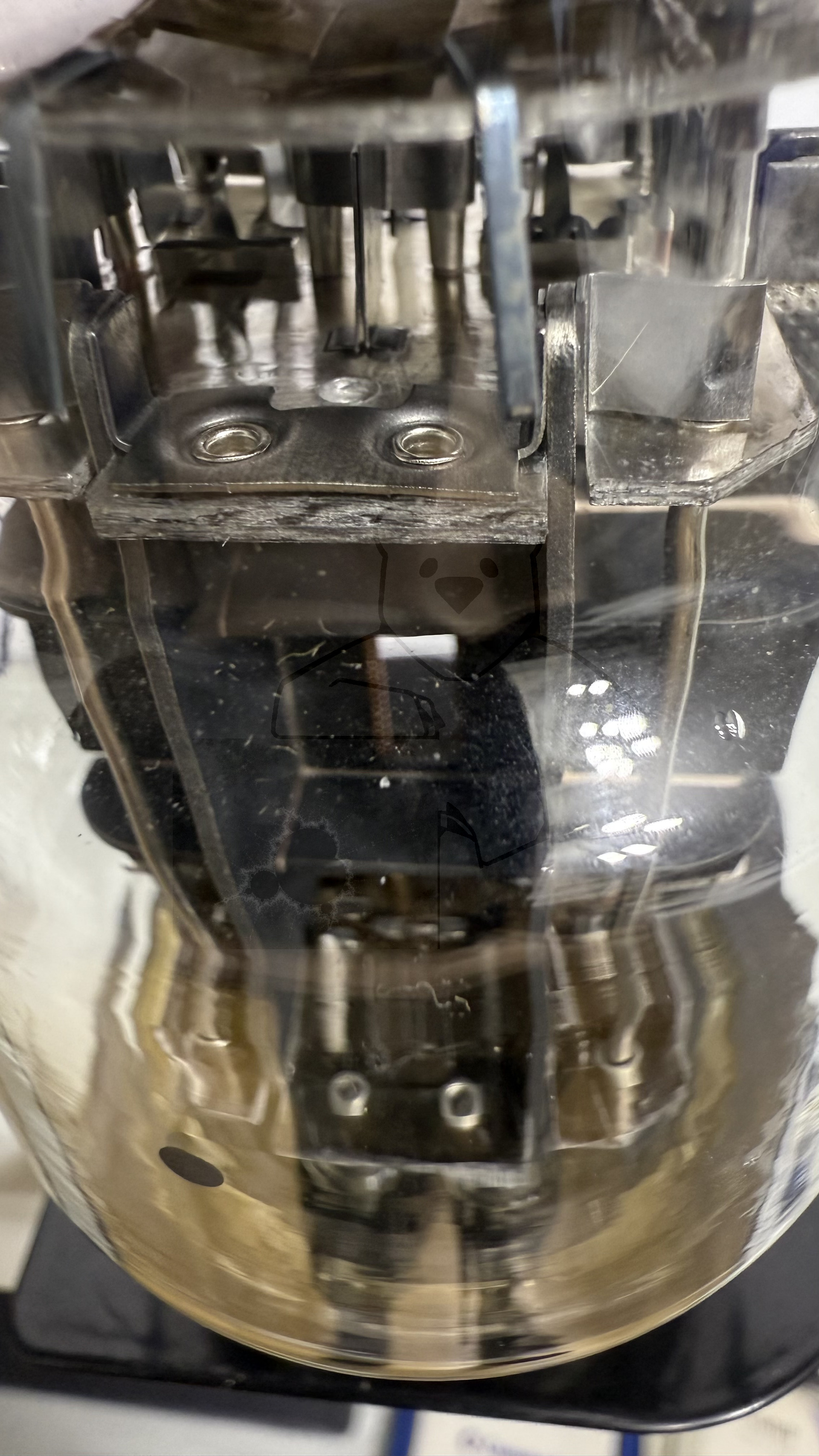

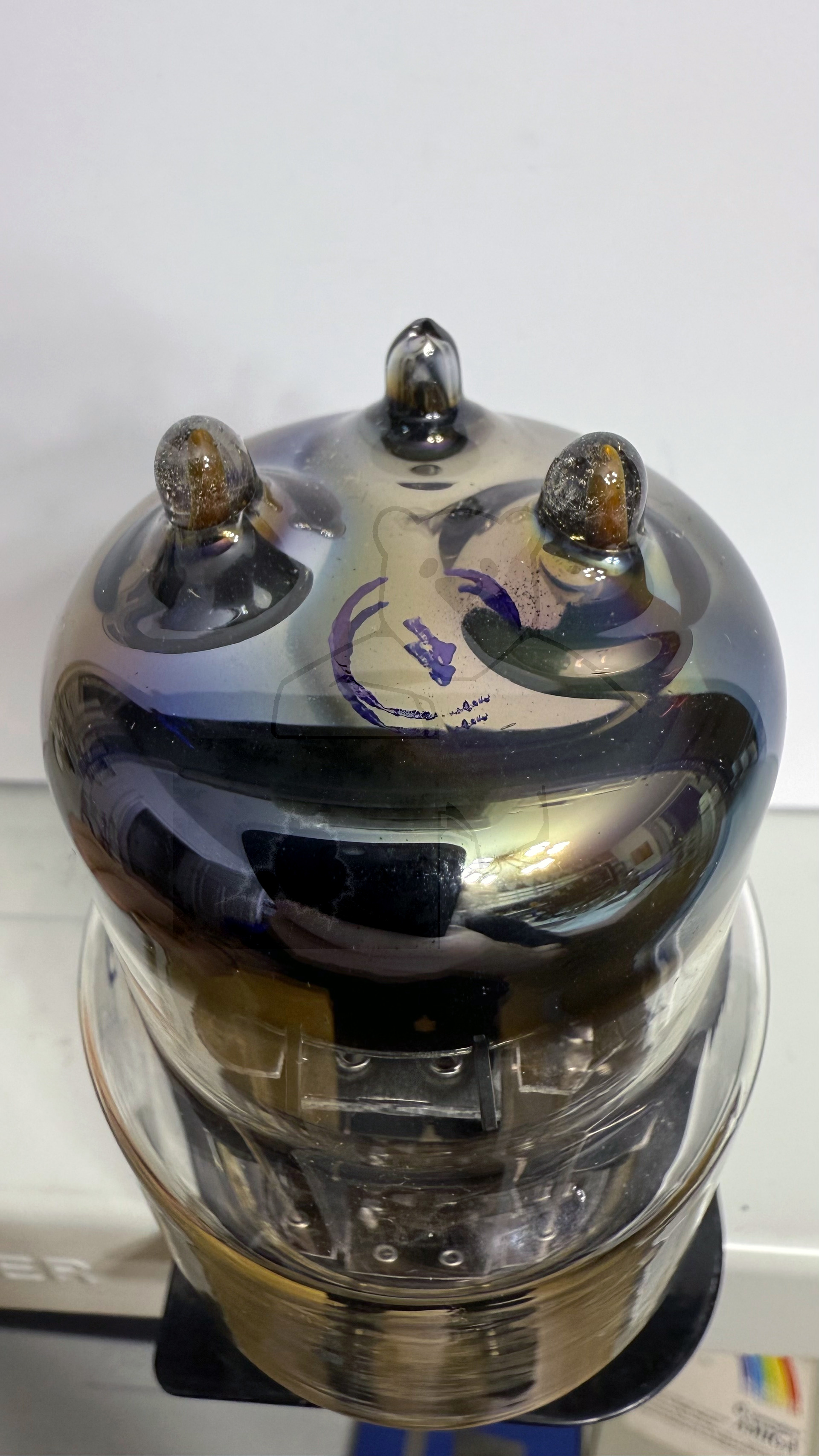

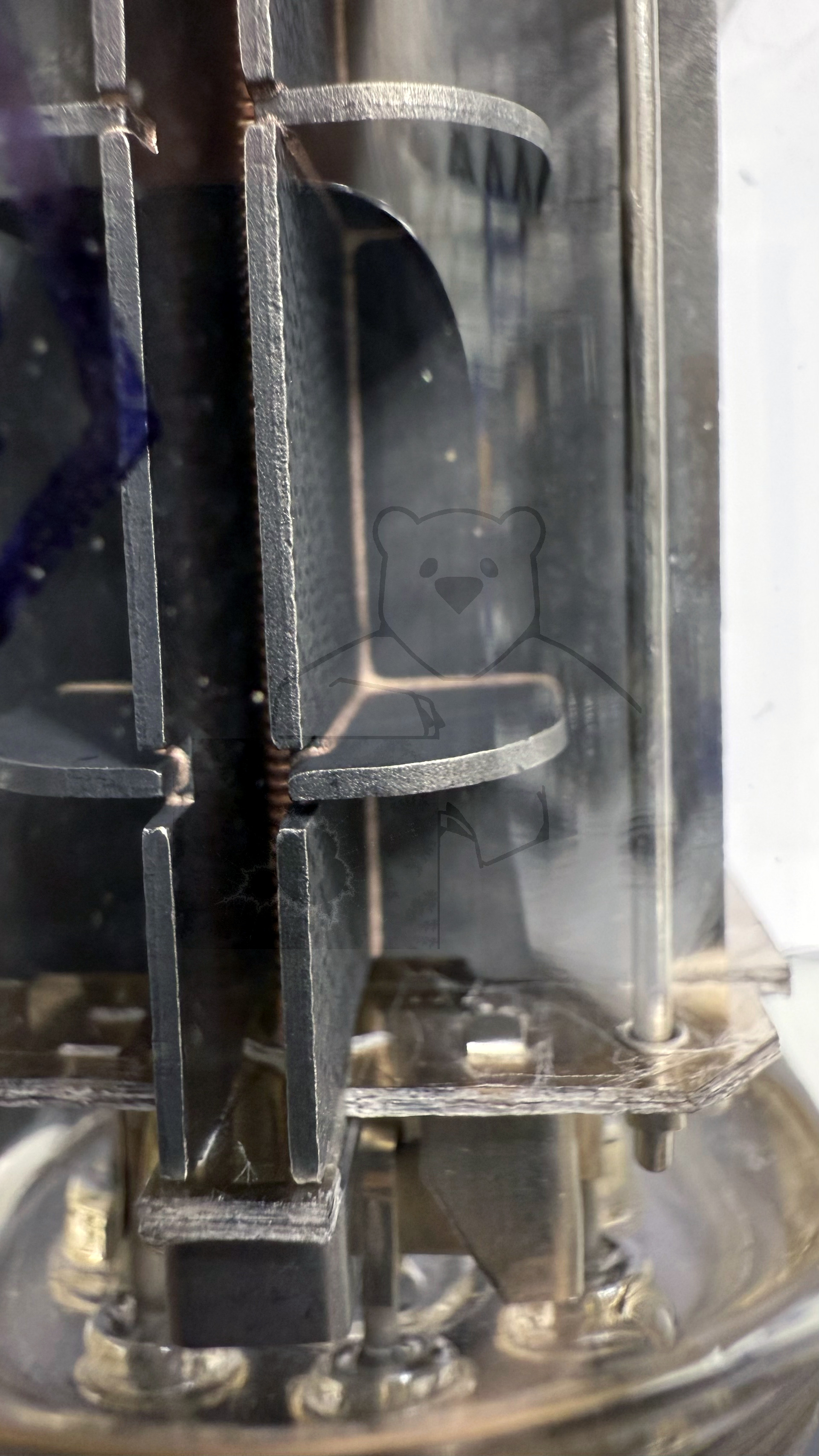

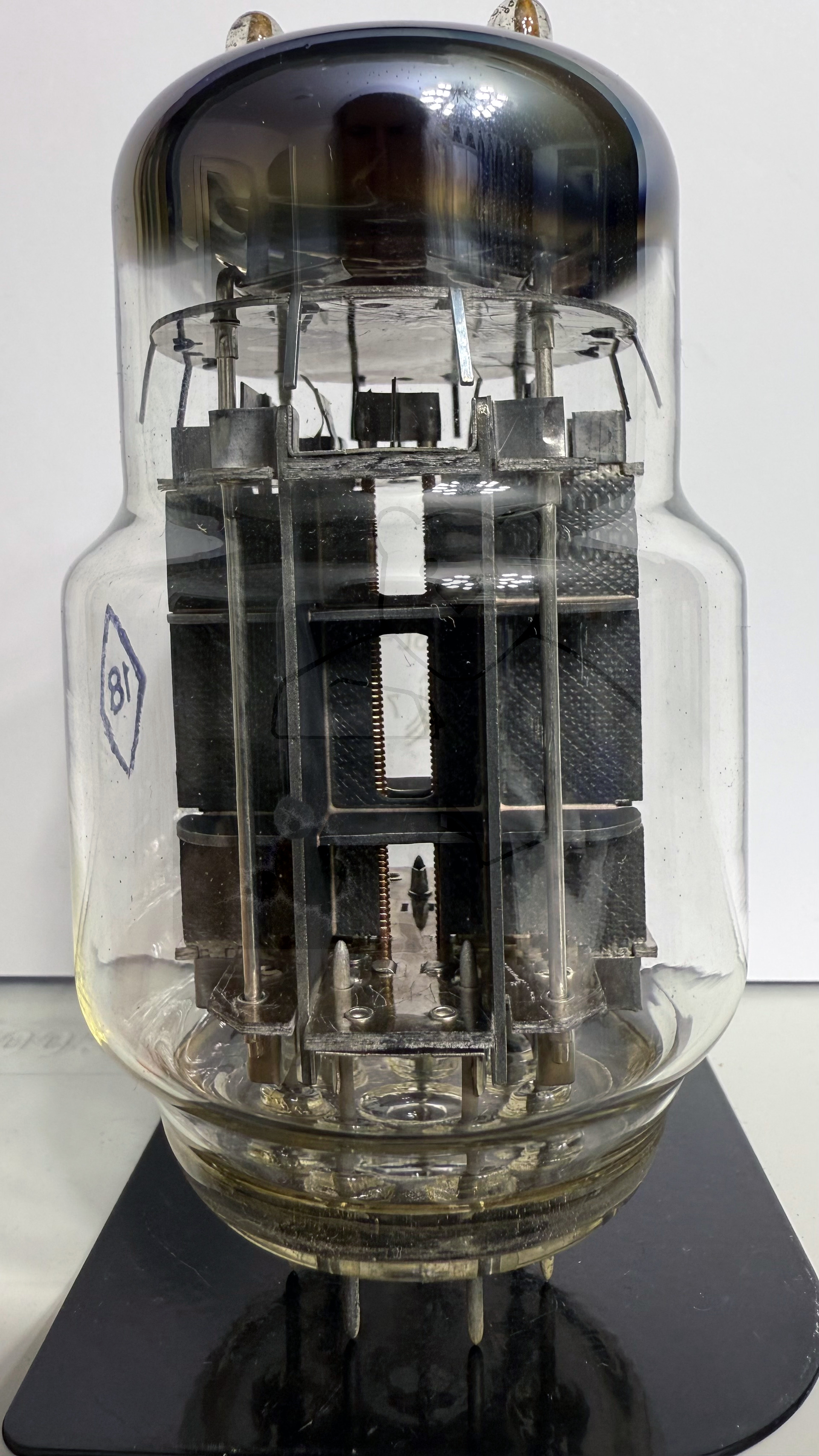

Daten und Bilder der Röhre: 6С33С-В

🔎 Beschreibung der Röhre: 6С33С-В Inventarnummer: 04026

Name	→ 6С33С-В 📺 Mit Video
Vergleichsname	6S33S 6S33S-W 6С33С
Hersteller	→ UdSSR (Radioroehrenfabrik Uljanowsk)
Heizspannung (Volt)	5,7 - 6,9 oder 11,3 - 13,9
Heizstrom (Ampère)	6 - 7,2 oder 3 - 3,6
Art der Heizung	Indirekt

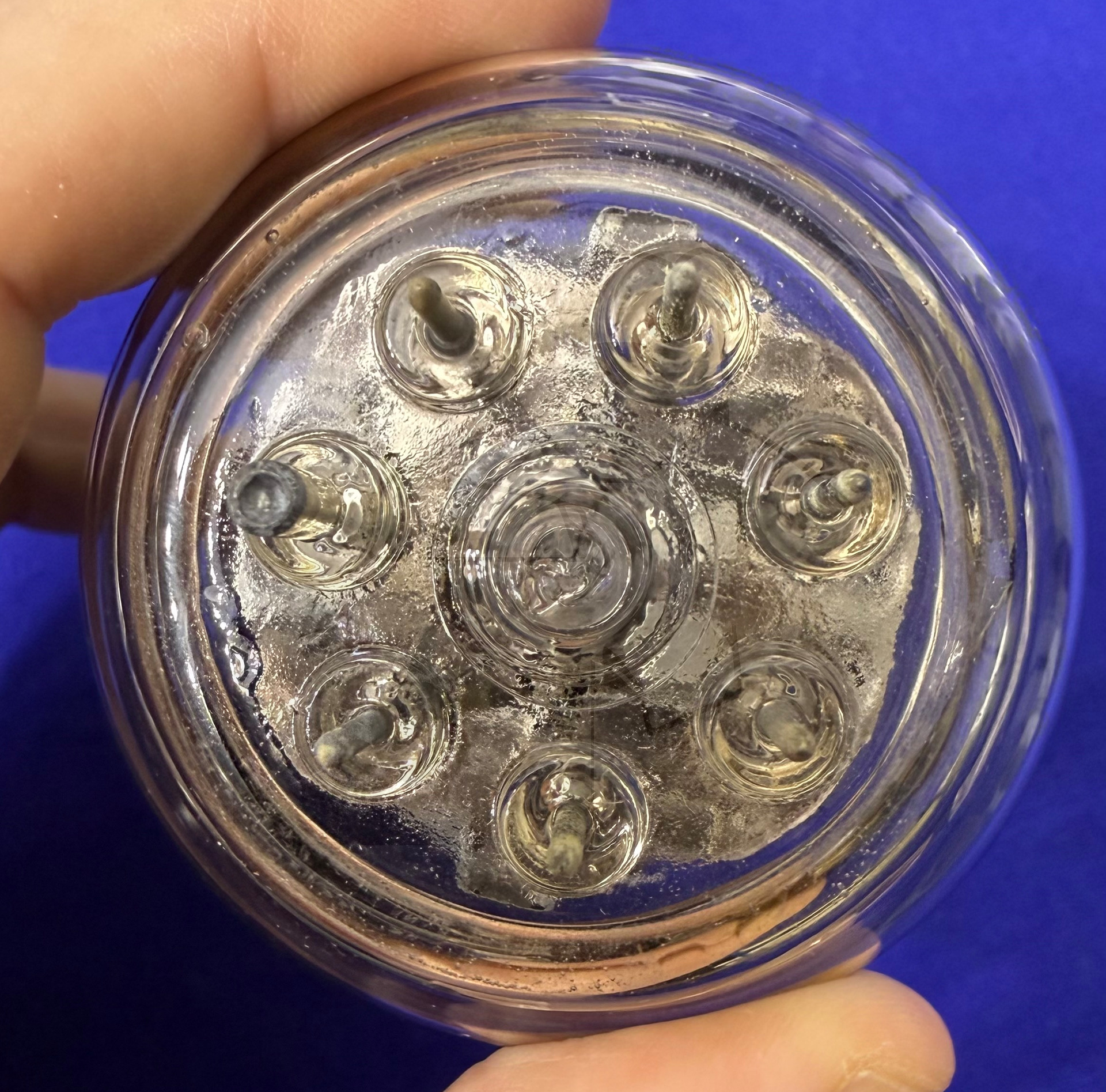

Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.

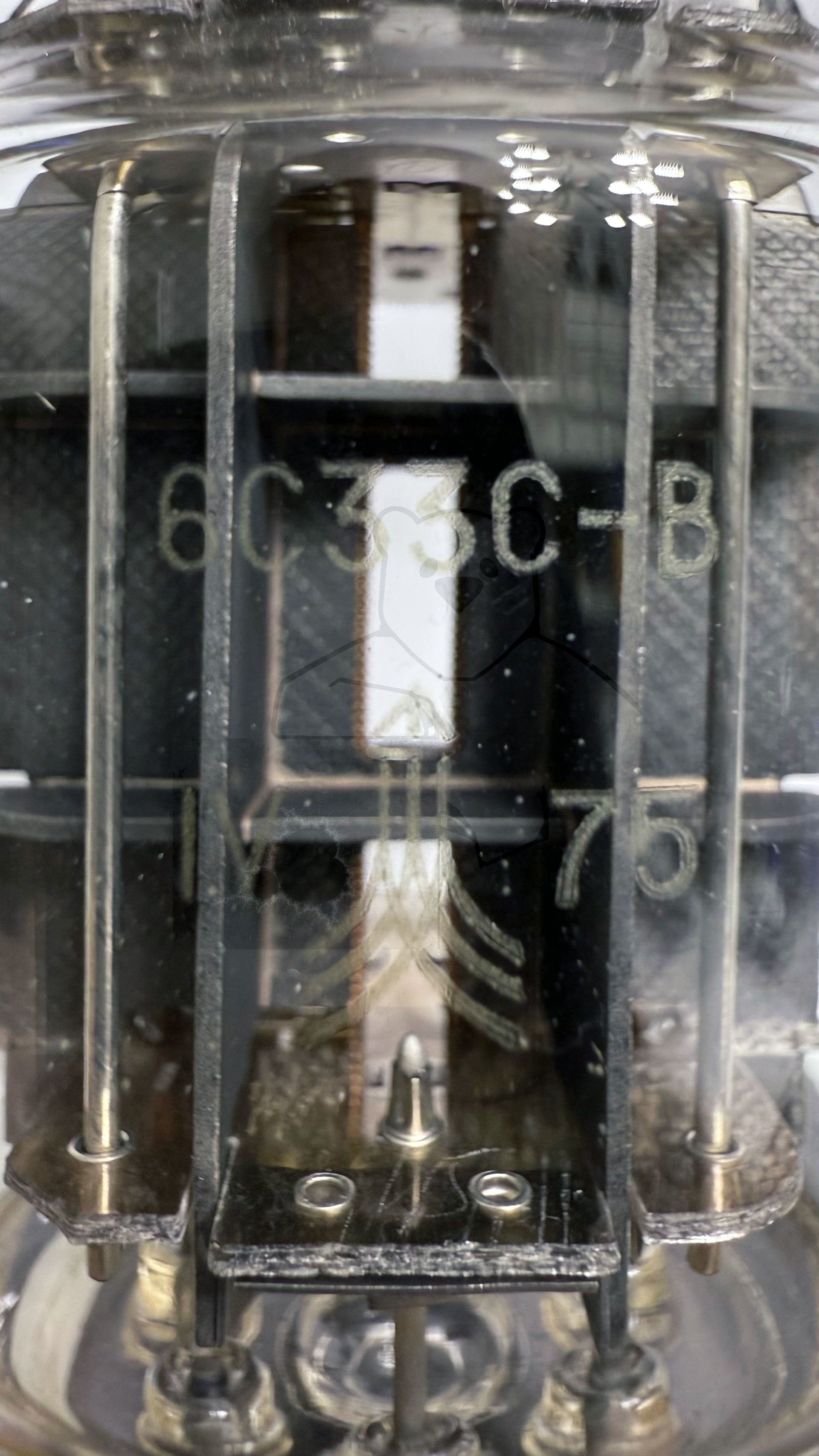

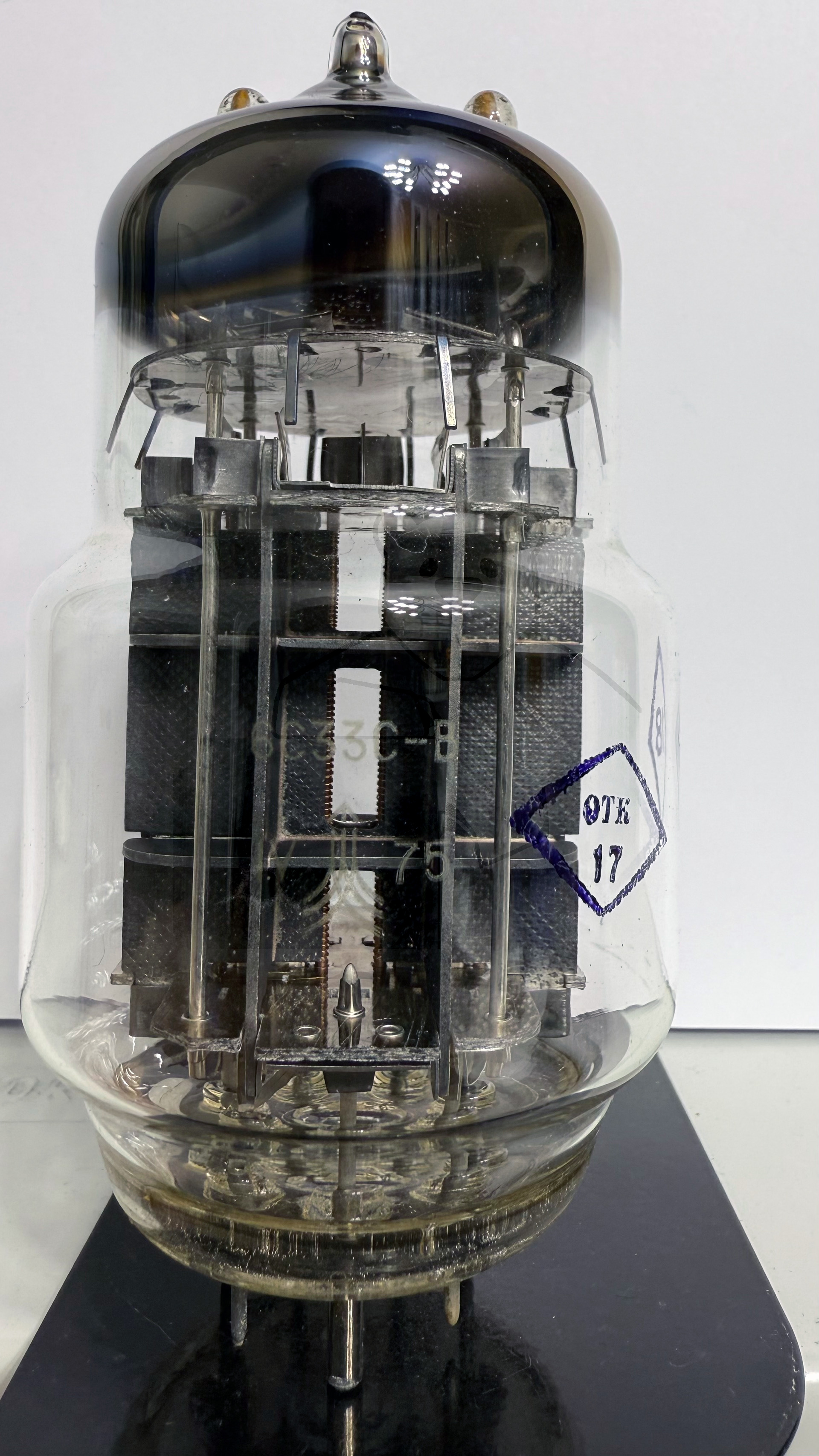

Informationen	ОТК 17 Produziert: 5/1976 „18“
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S102

🔎 Beschreibung der Systeme für die Röhre: 6С33С-В

	System 1
Kathode	3
Gitter 1	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2
Leuchtschirm
Heizung	1, 2 und 6, 7
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6С33С-В

Bildquelle: UdSSR Datenblatt

🔎 YouTube Video zu 6С33С-В

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/zfUQ5DAQsyo (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 6С33С-В
Datenblatt 6С33С-В UdSSR [www.tubedata.info].pdf (222 kB)
Datenblatt 6С33С-В.pdf (2143 kB)
Datenblatt 6С33С.pdf (309 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
