🔎 Beschreibung der Röhre: 6С4С Inventarnummer: 03999
| Name | → 6С4С |
| Vergleichsname | 6B4G 6S4S |
| Hersteller | → UdSSR (СВЕТЛАНА, Svetlana) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | ОТК 77 Stempel „54“ - ВЫПУСК ІІІ – 89г Produziert: 07/1988 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44a |
🔎 Beschreibung der Systeme für die Röhre: 6С4С
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 5 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6С4С
Bildquelle: Tung-Sol Datenblatt
🔎 Datenblätter zur Röhre: 6С4С
Datenblatt 6B4G Sylvania.pdf (121 kB)
Datenblatt 6S4S 6С4С.pdf (64 kB)
Datenblatt 6С4С UdSSR [www.tubedata.info].pdf (64 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6С4С

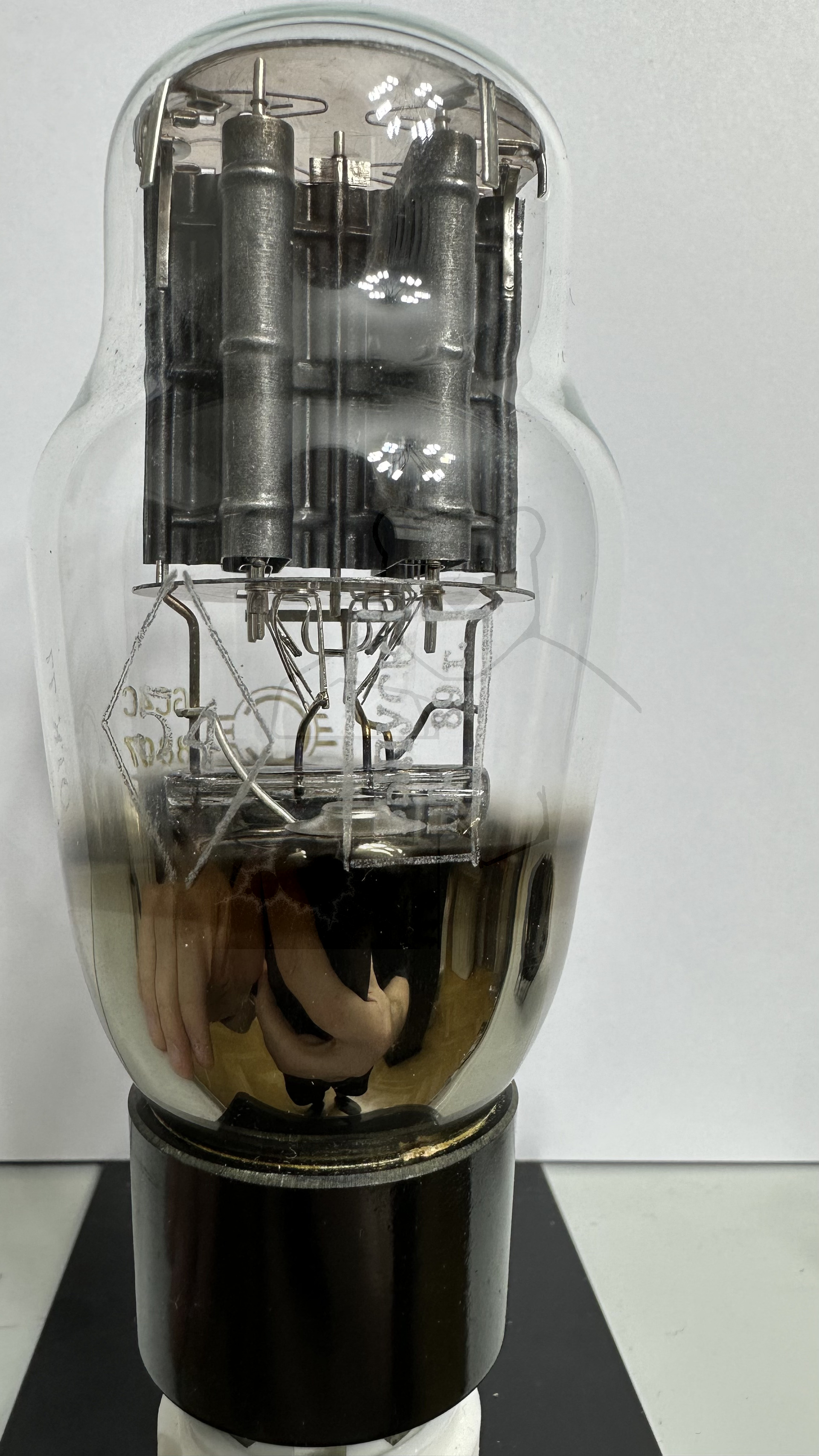

Röhre 6С4С #3999 Bild 1

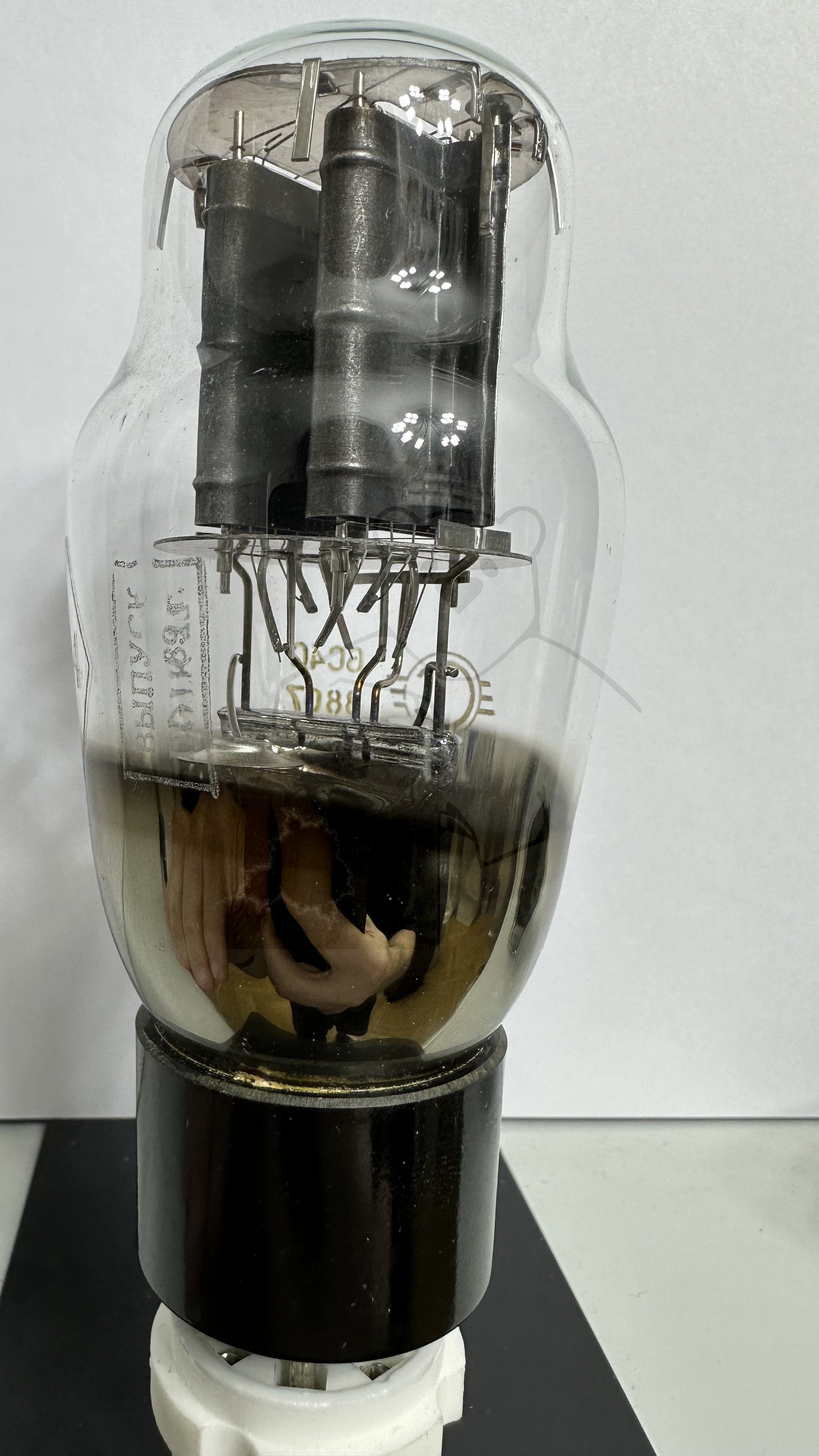

Röhre 6С4С #3999 Bild 2

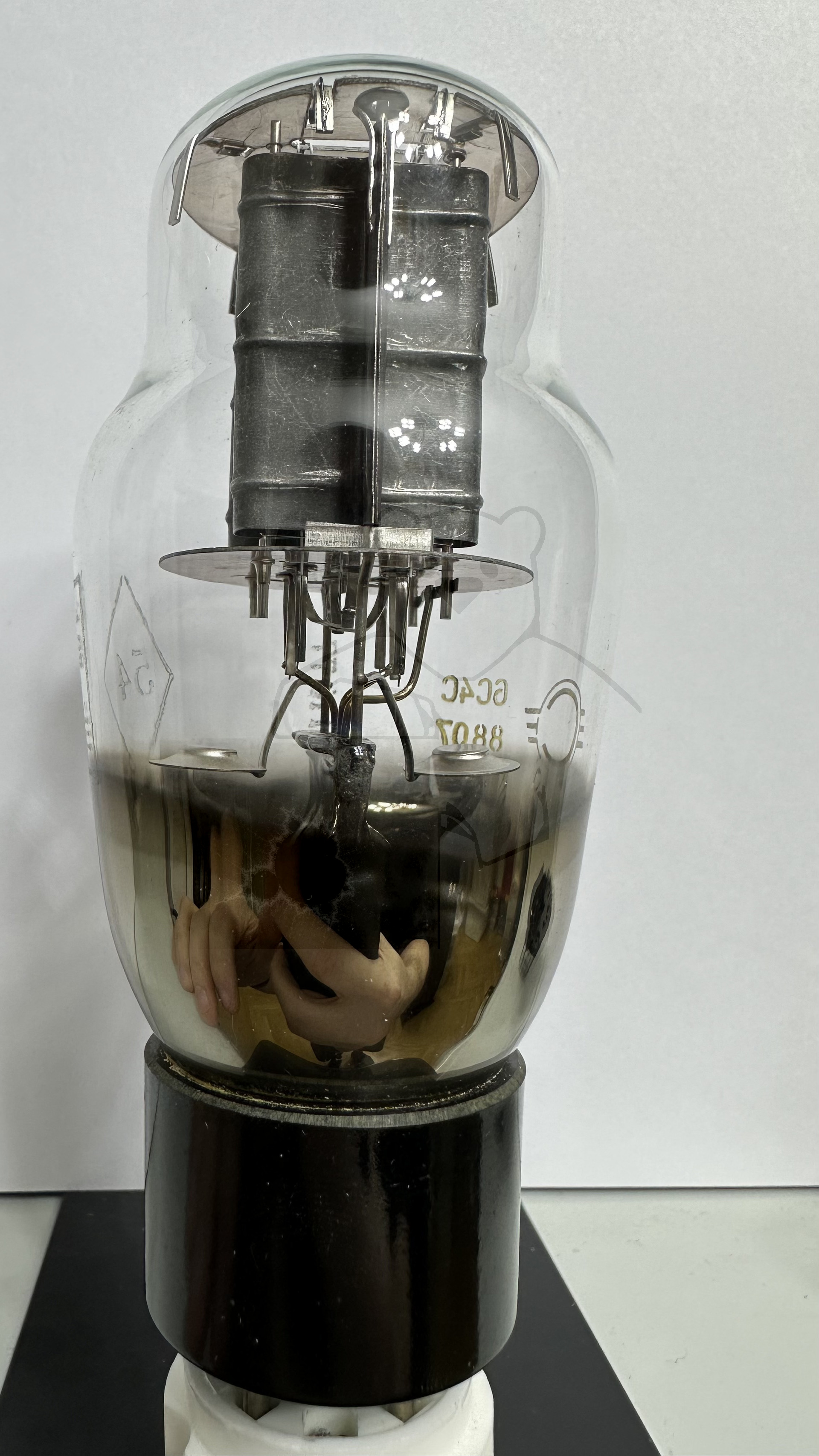

Röhre 6С4С #3999 Bild 3
