Daten und Bilder der Röhre: EM800

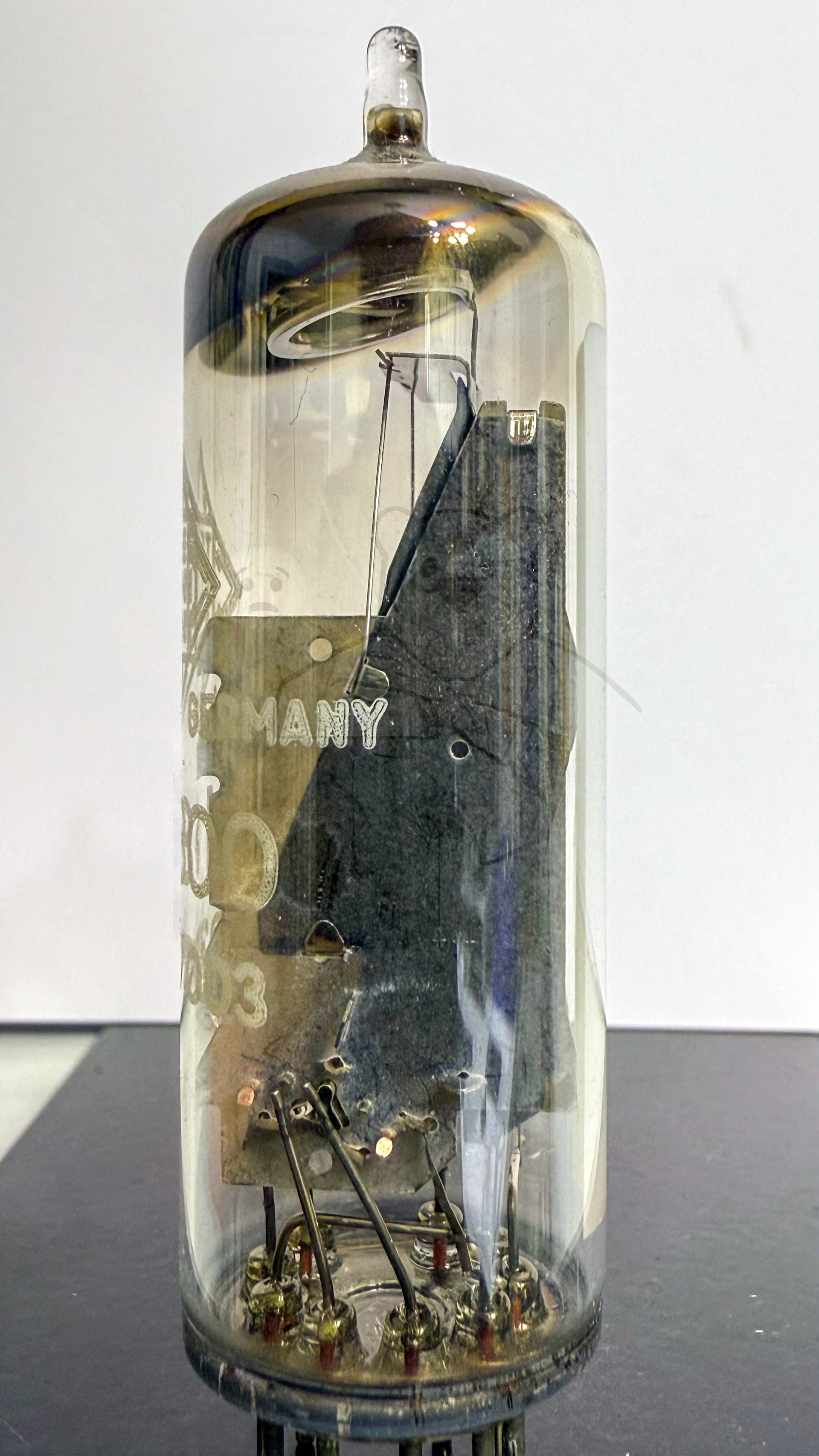

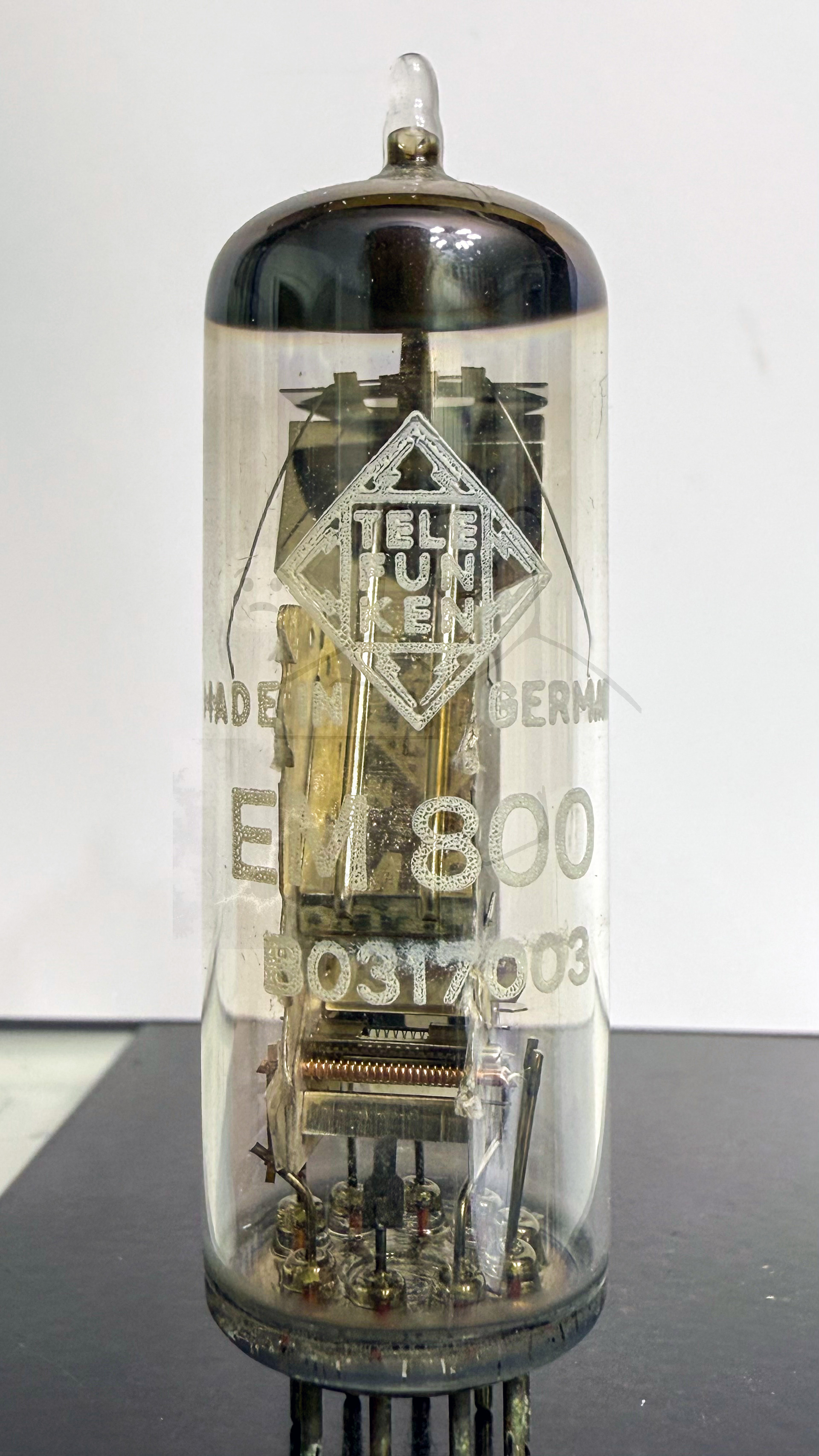

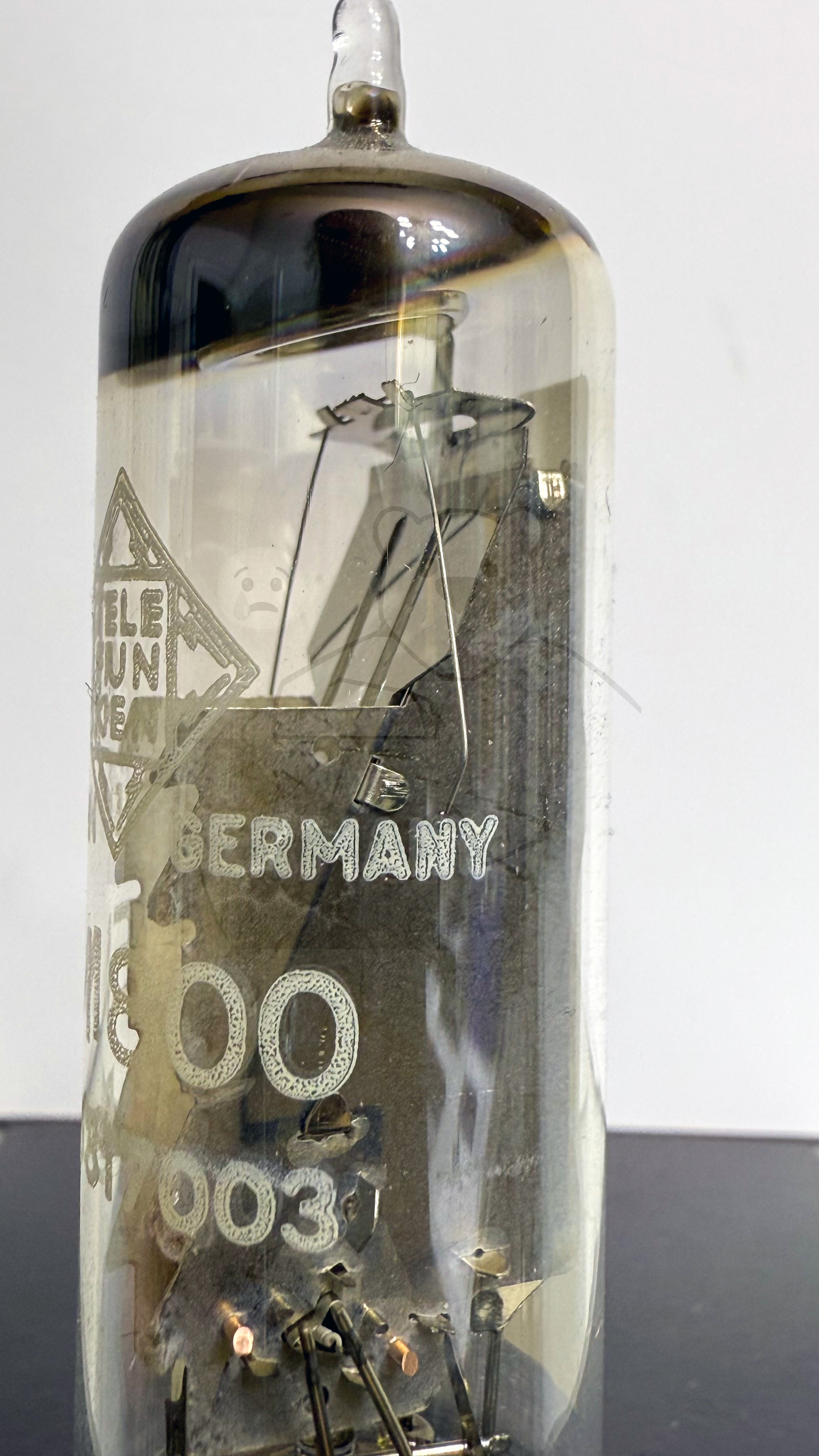

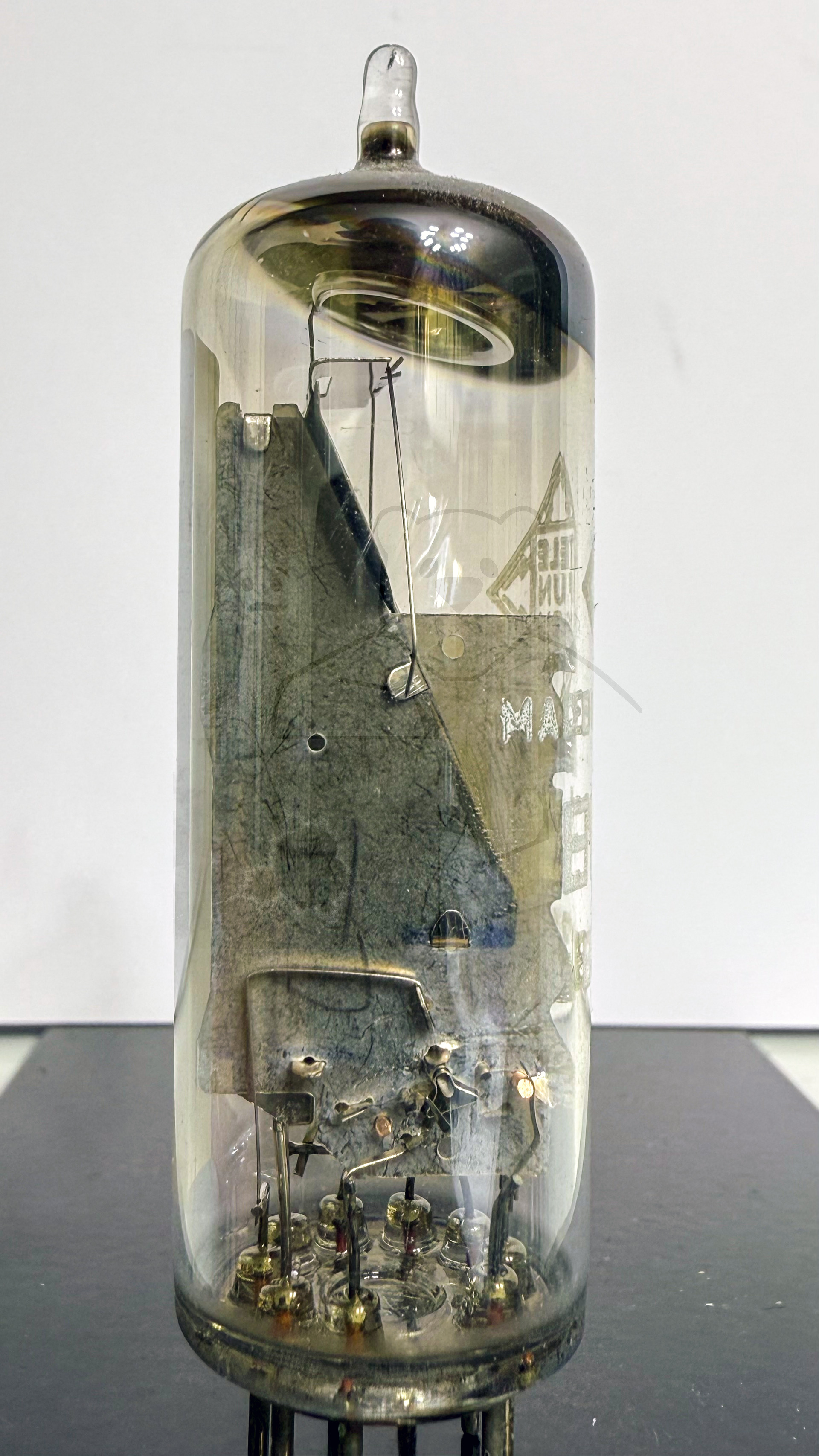

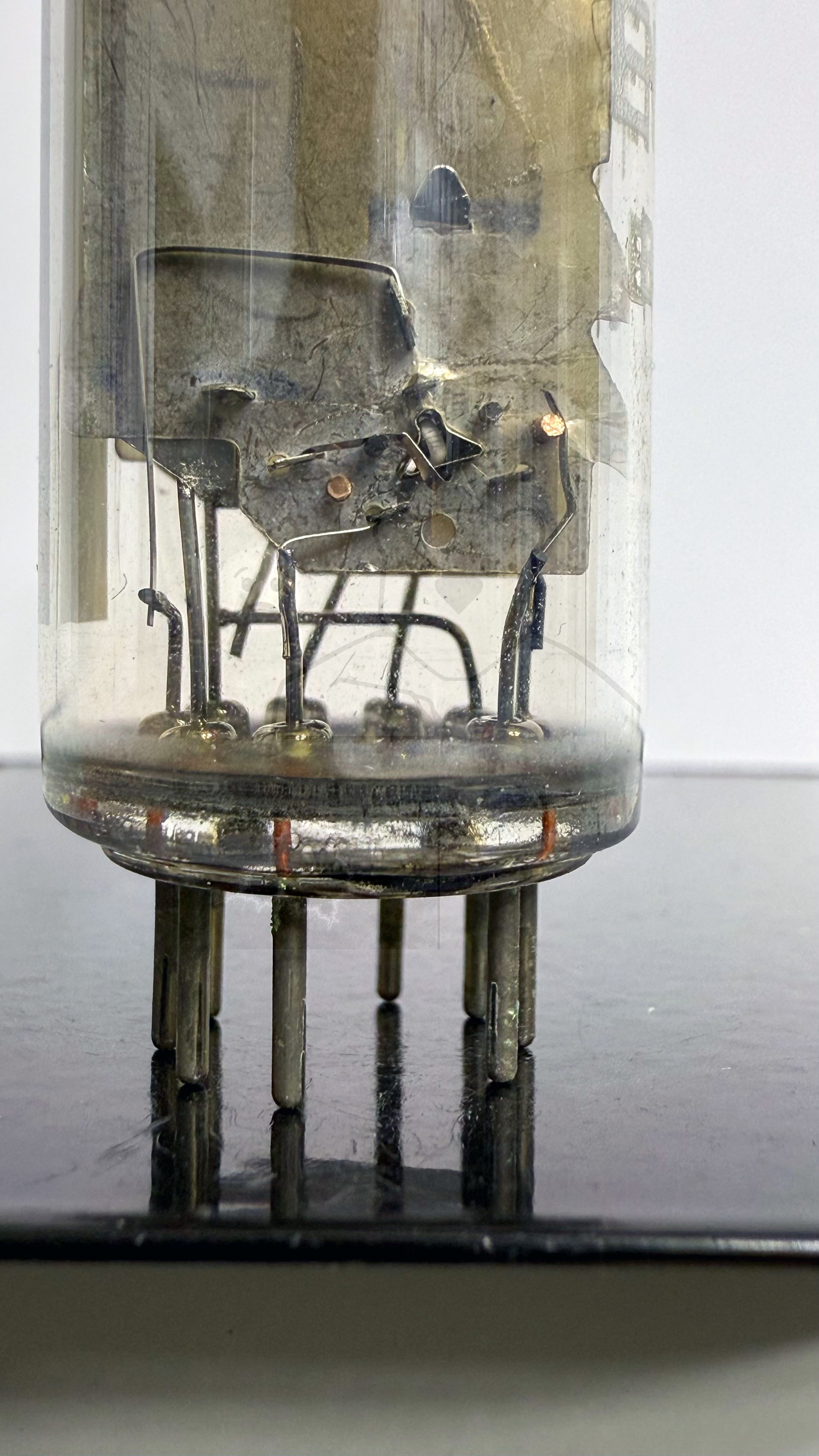

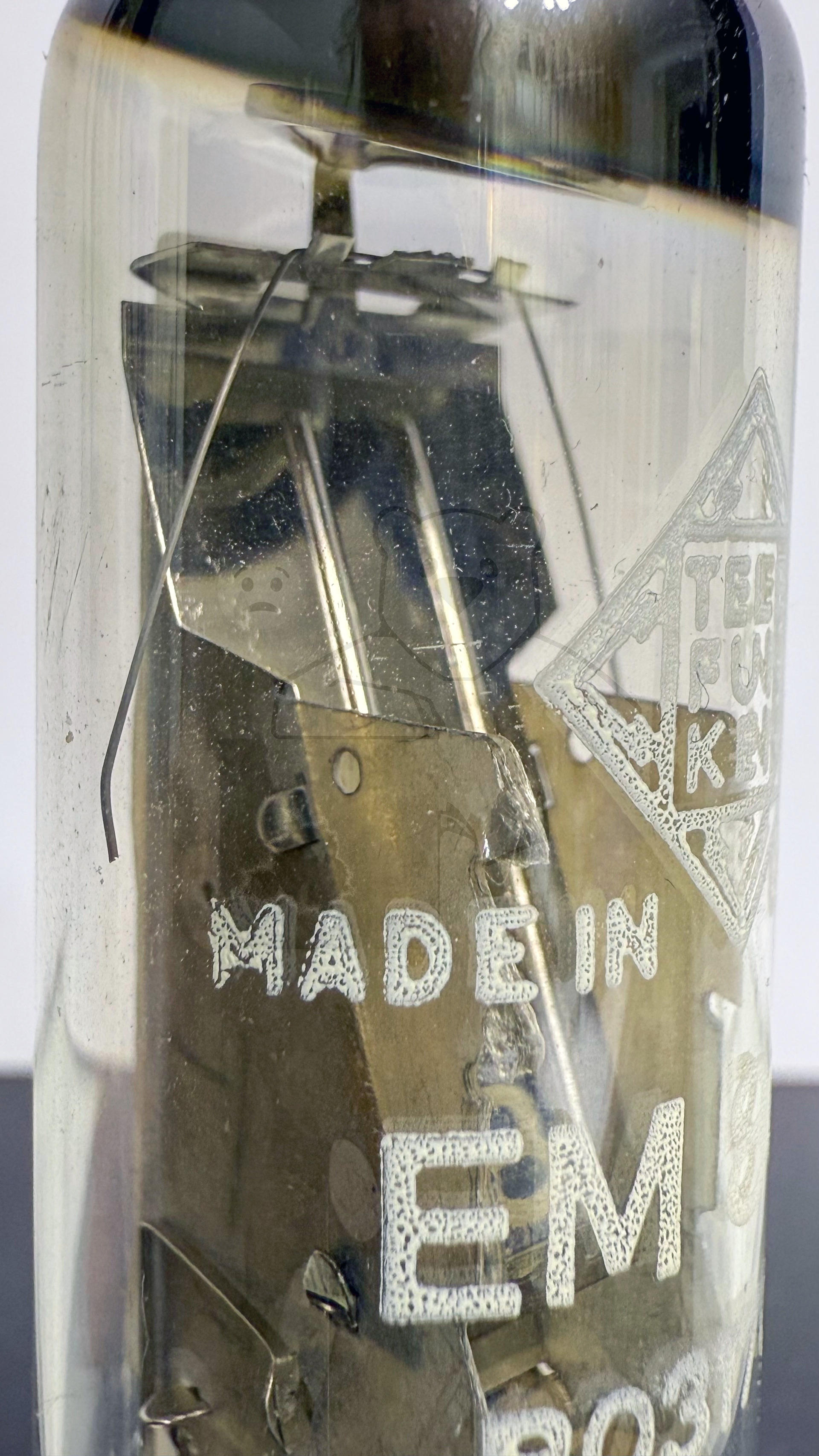

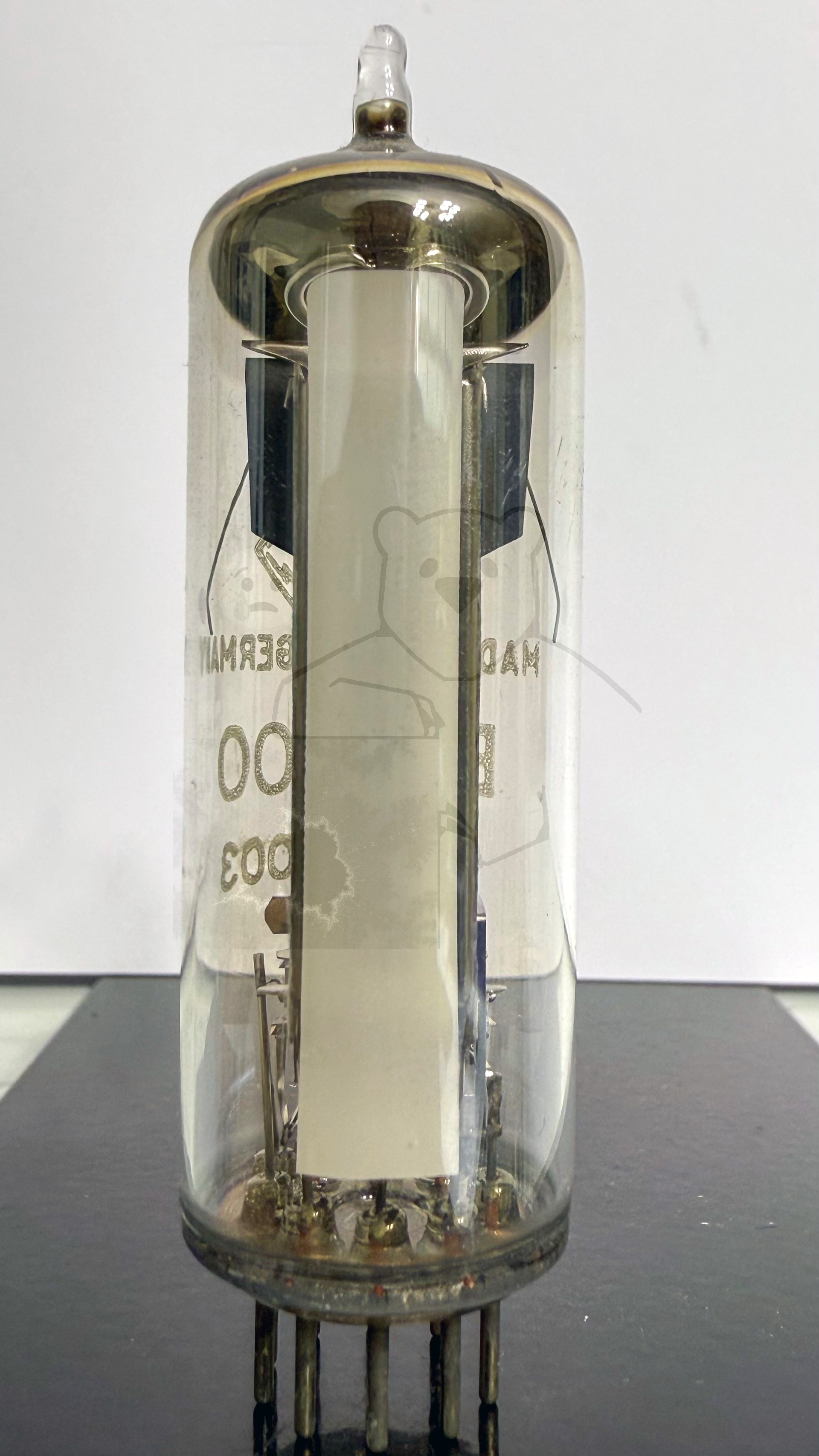

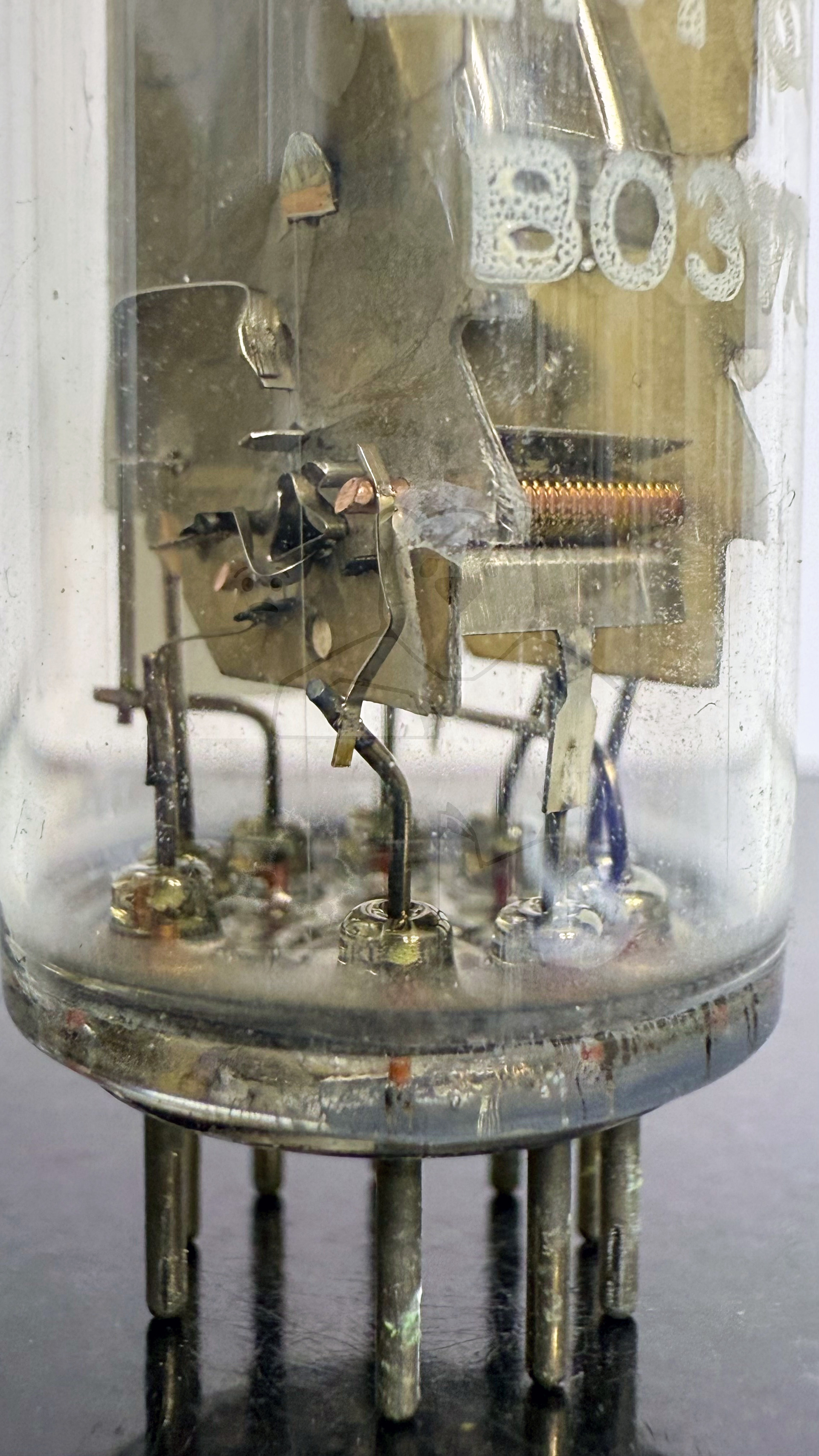

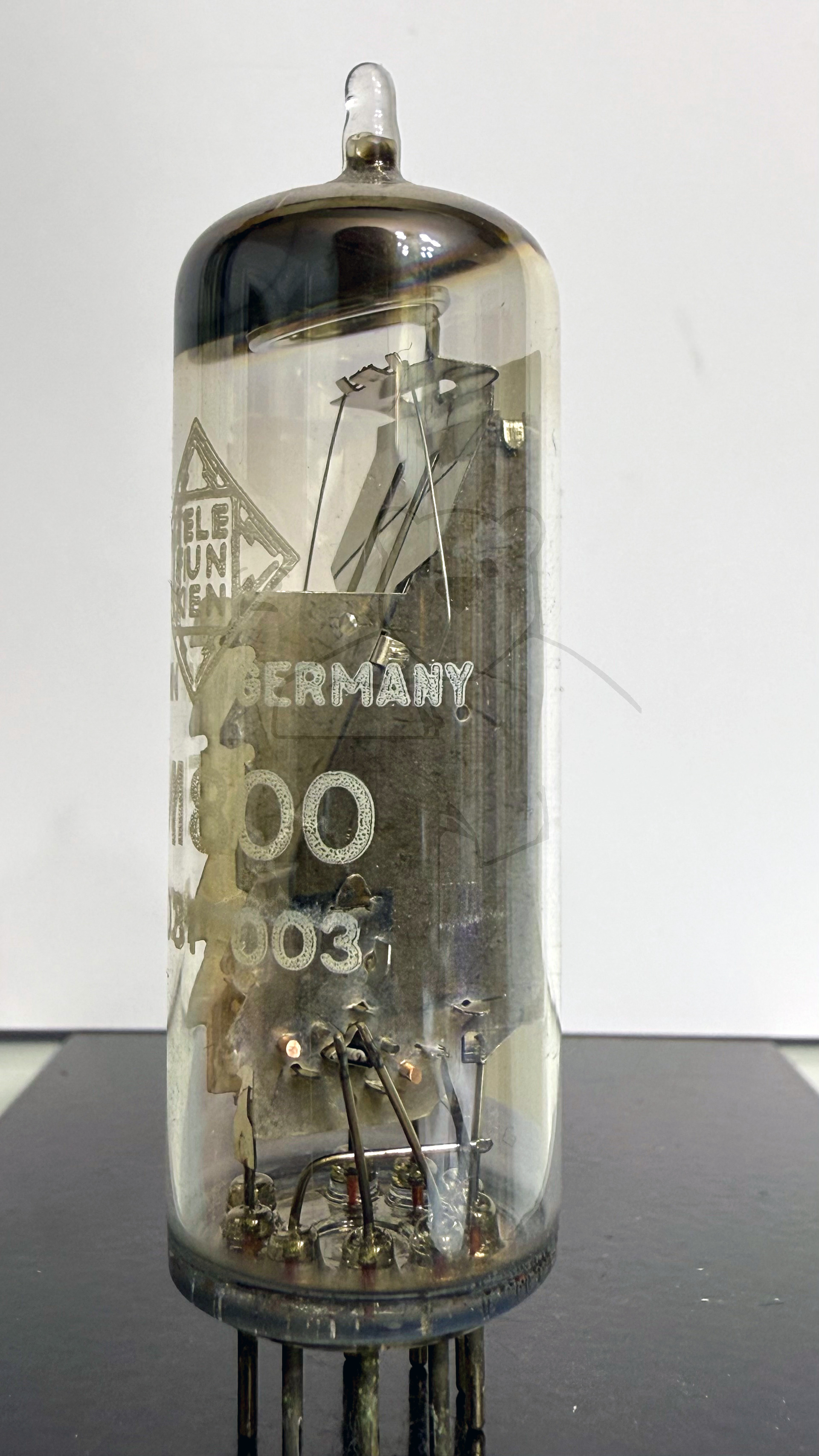

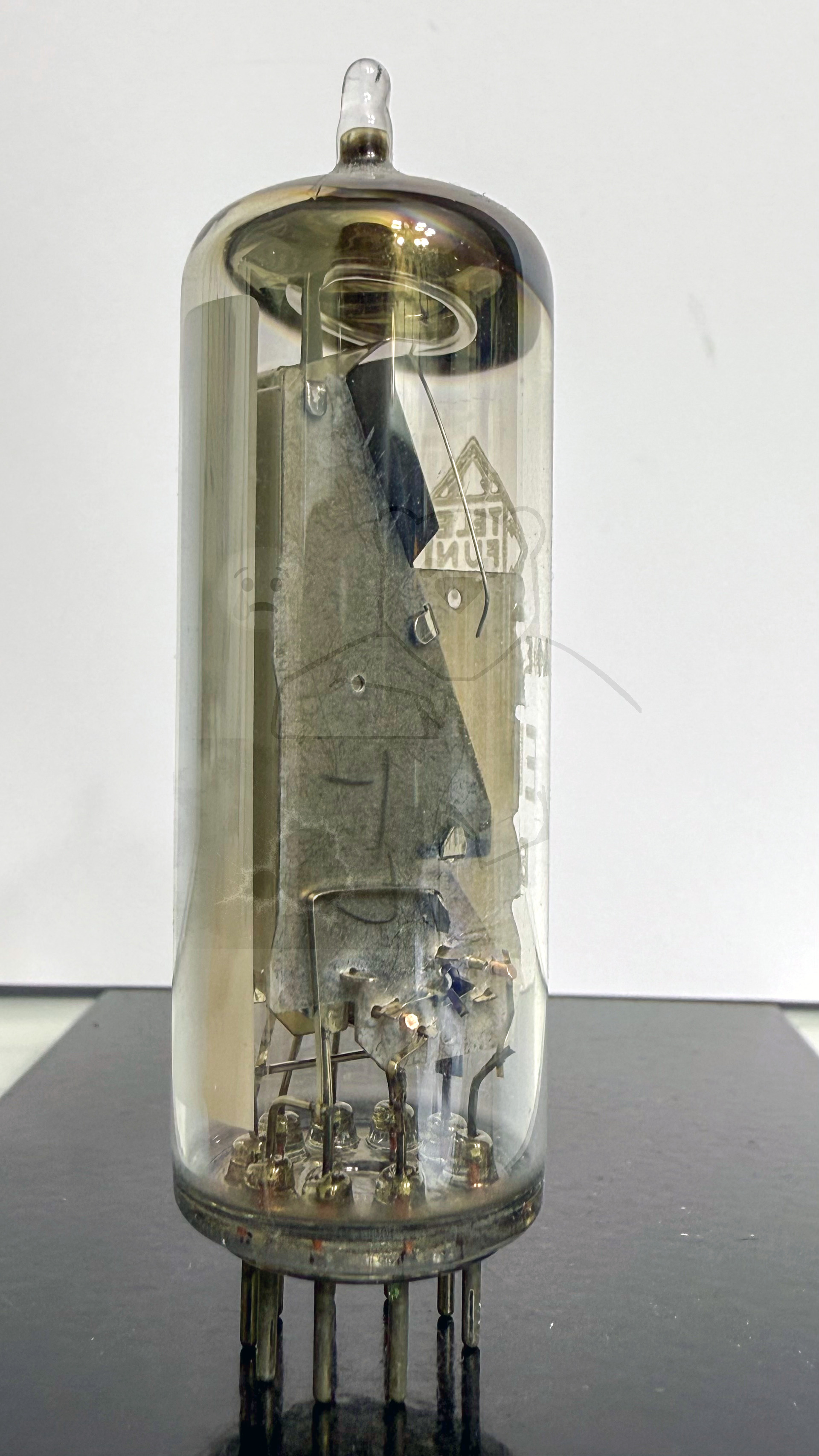

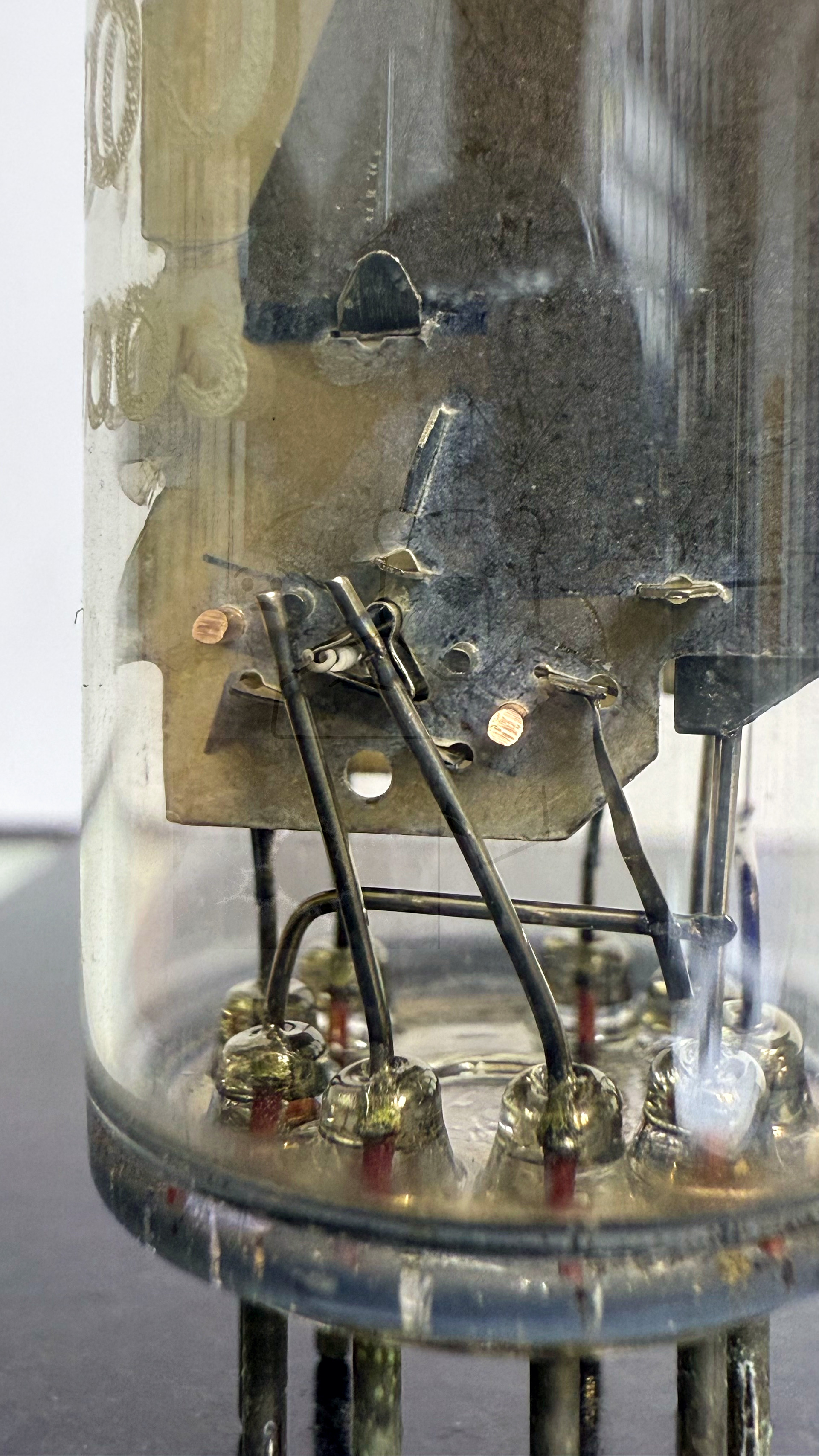

🔎 Beschreibung der Röhre: EM800 Inventarnummer: 03993

Name	→ EM800 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	380
Ätz- Produktionscode
Serien Nummer	B0317003
Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung

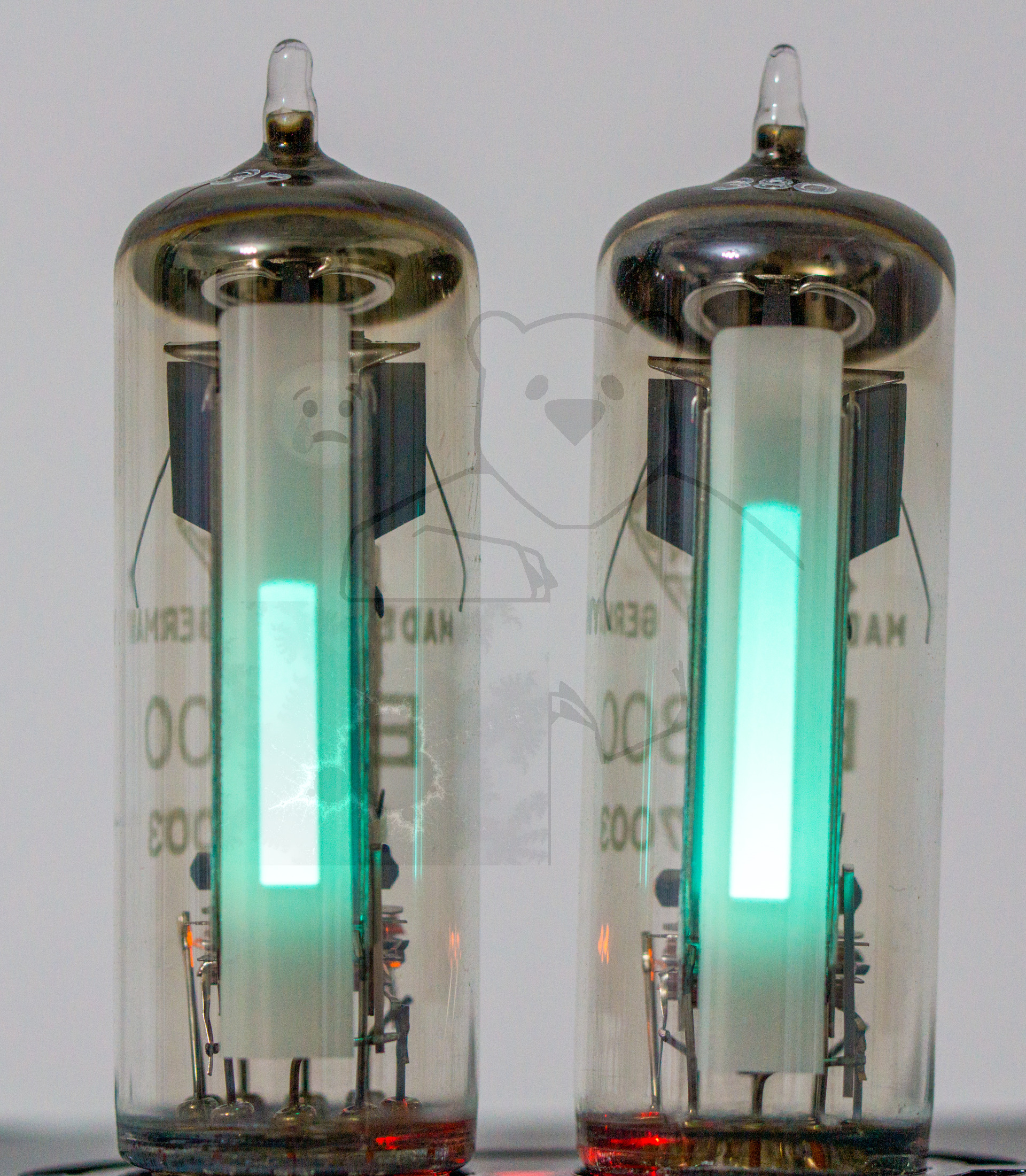

Lager	Verbaut (Stereo UV-Meter)

🔎 Beschreibung der Systeme für die Röhre: EM800

	System 1
Kathode	3
Gitter 1	1
Gitter 2	Steg: Stift 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm	6
Heizung	4, 5
Abschirmung
Funktion	→ Magischer Faecher
