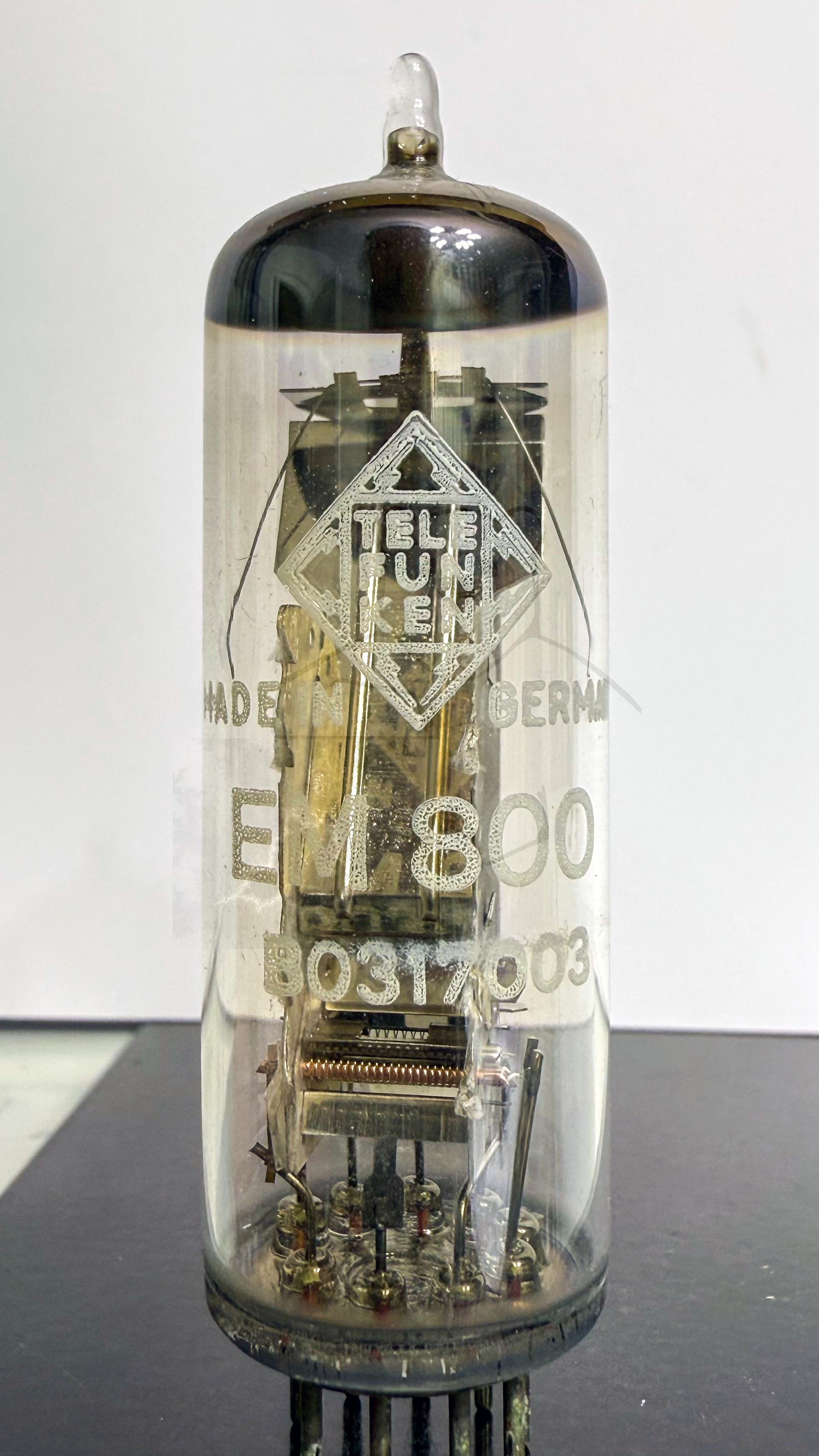

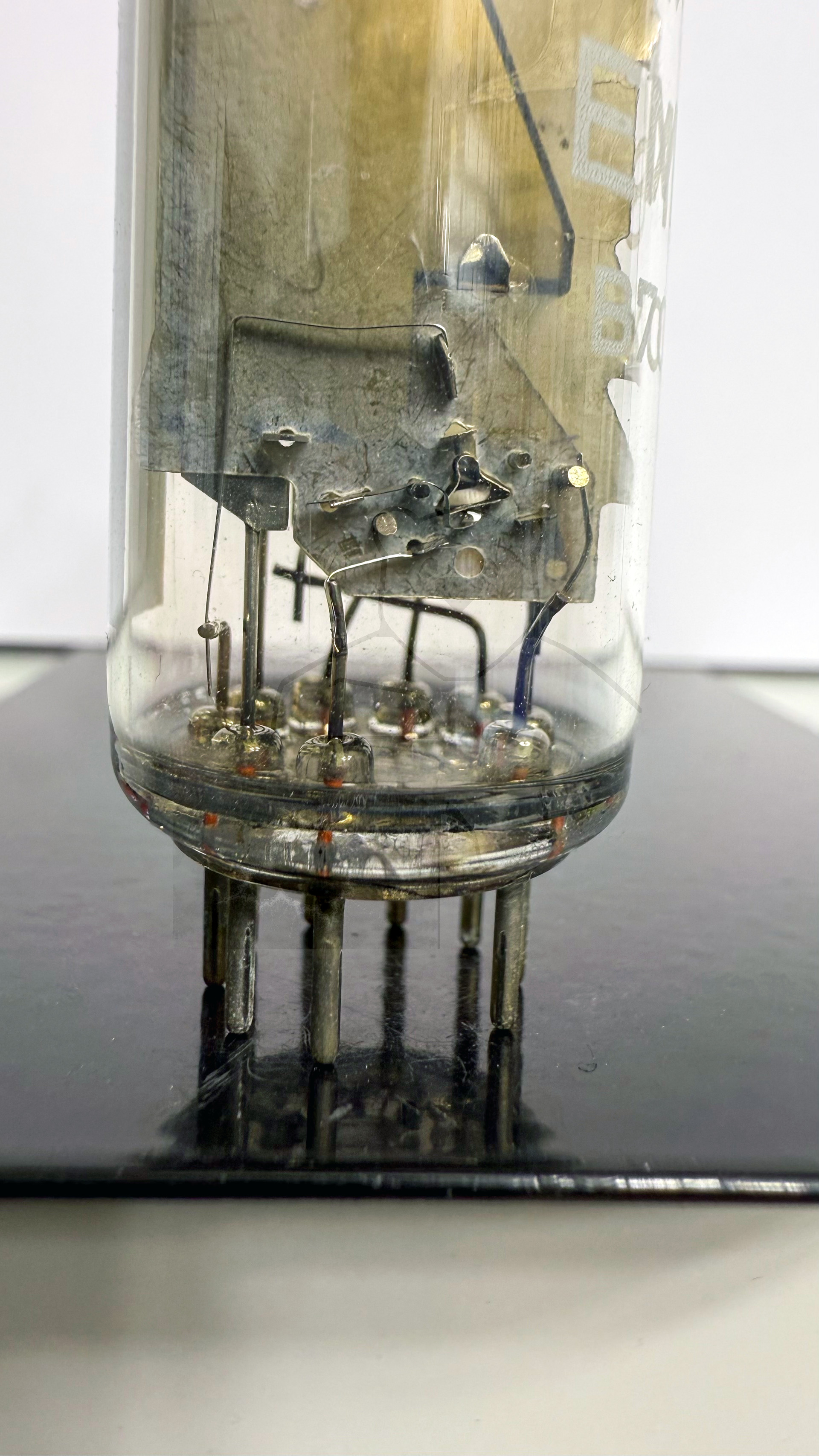

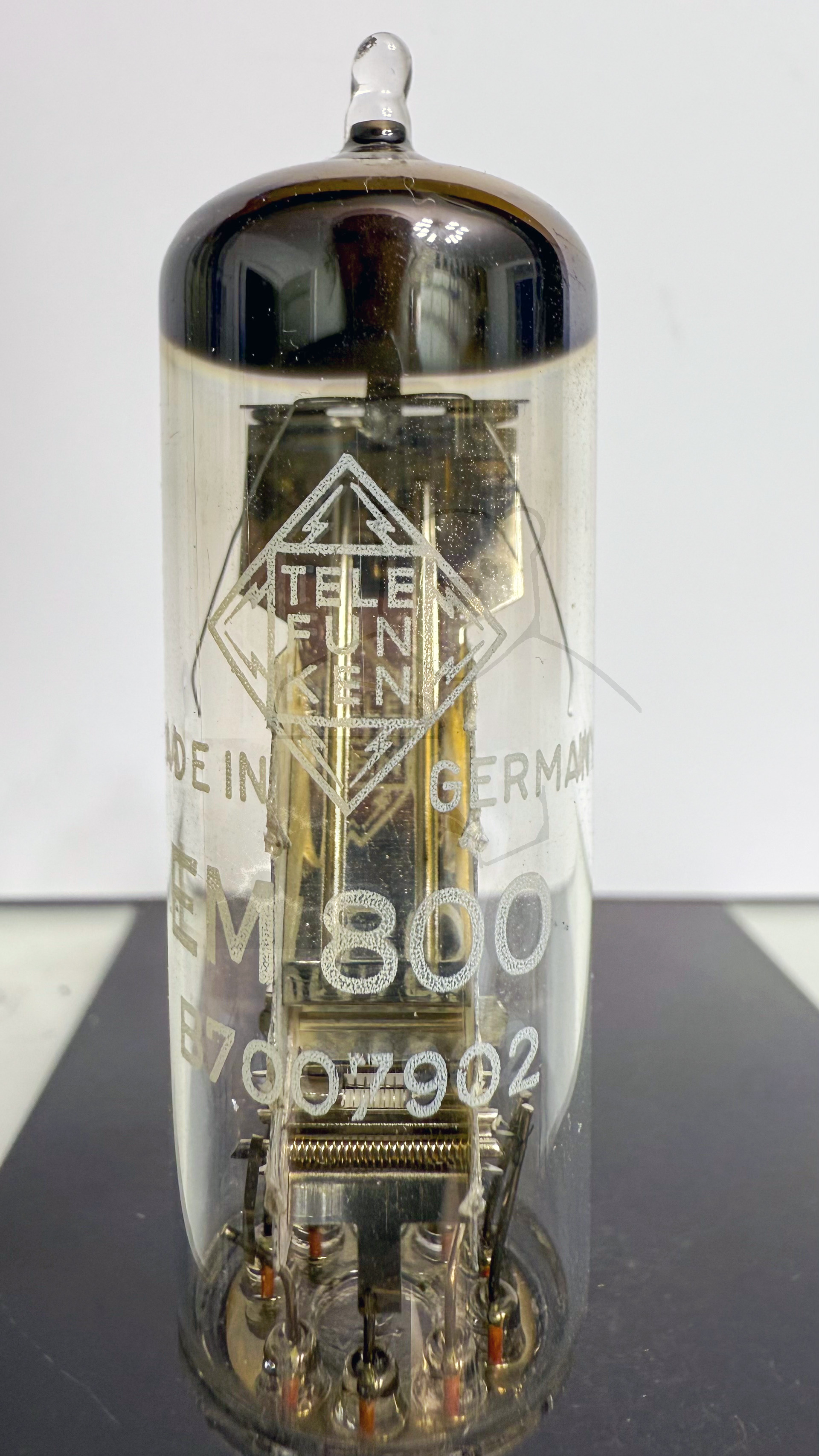

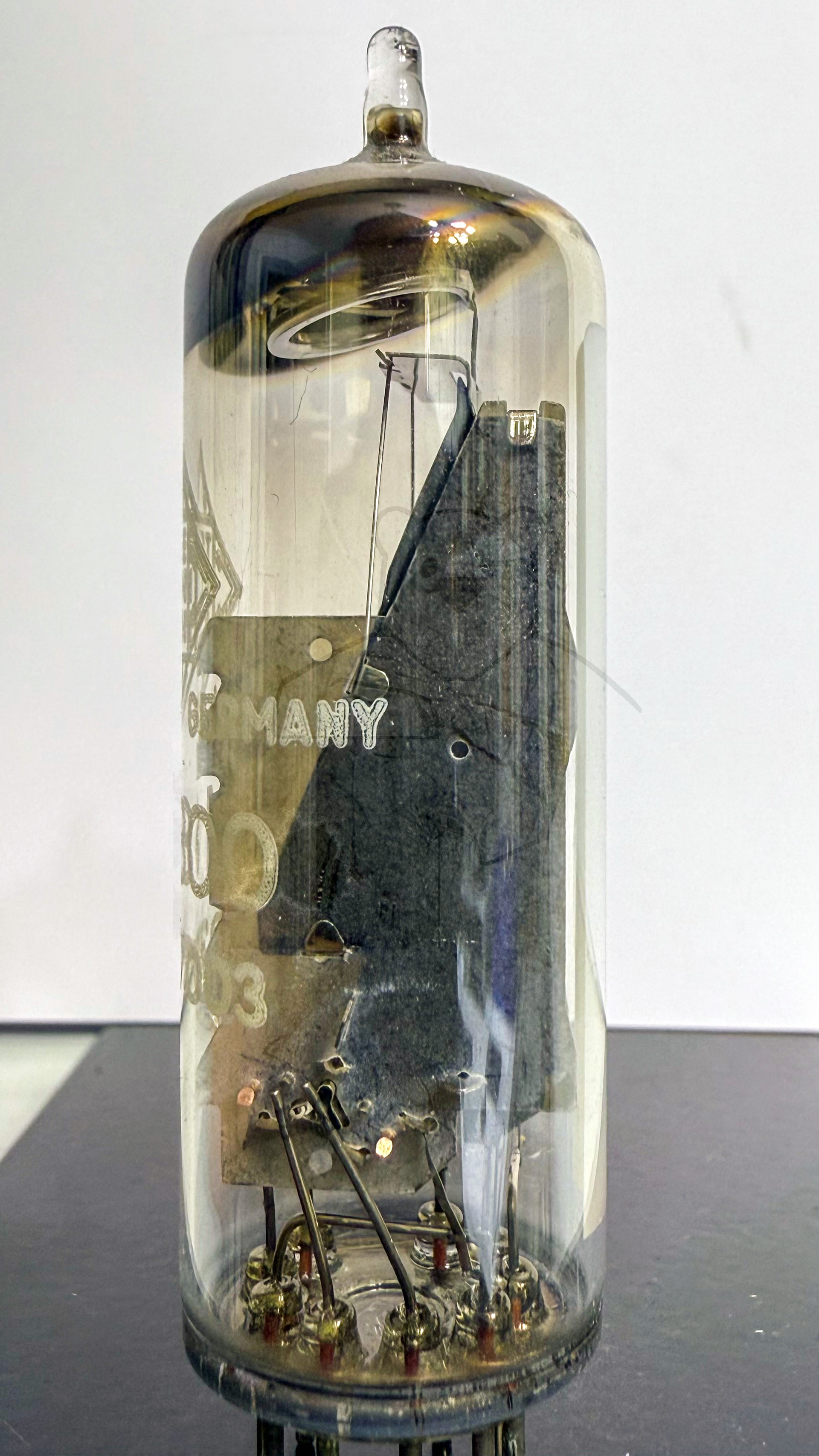

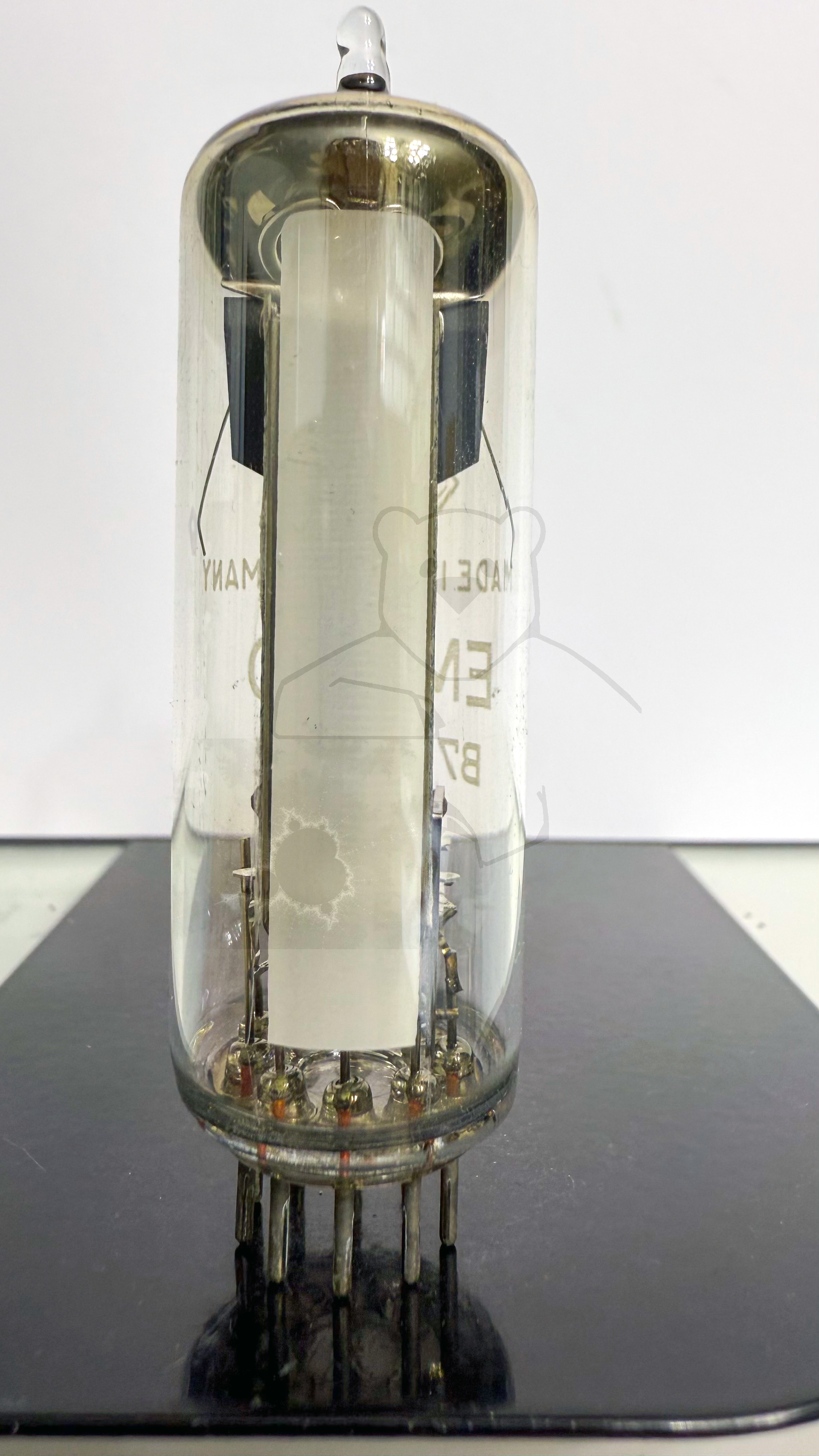

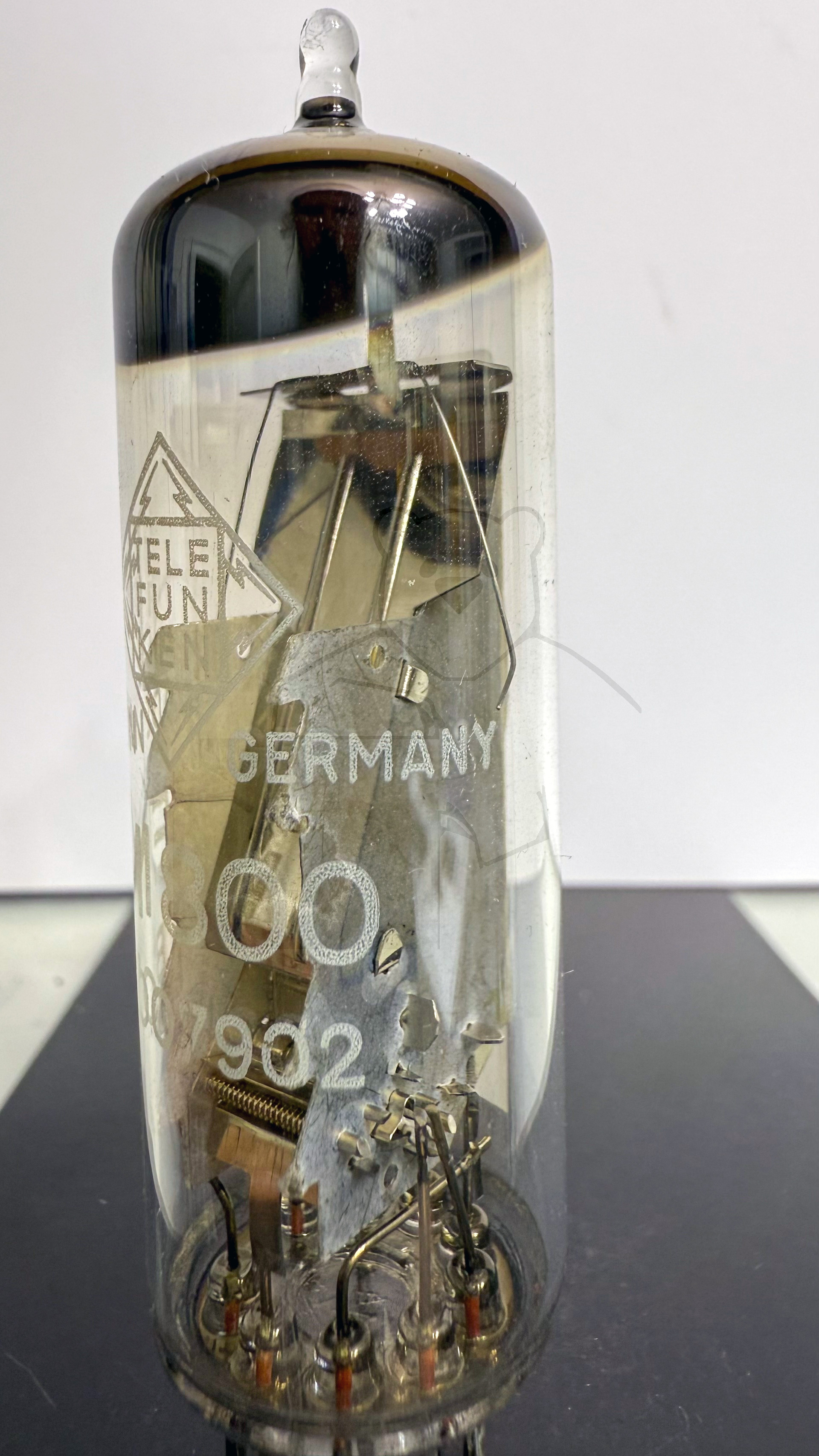

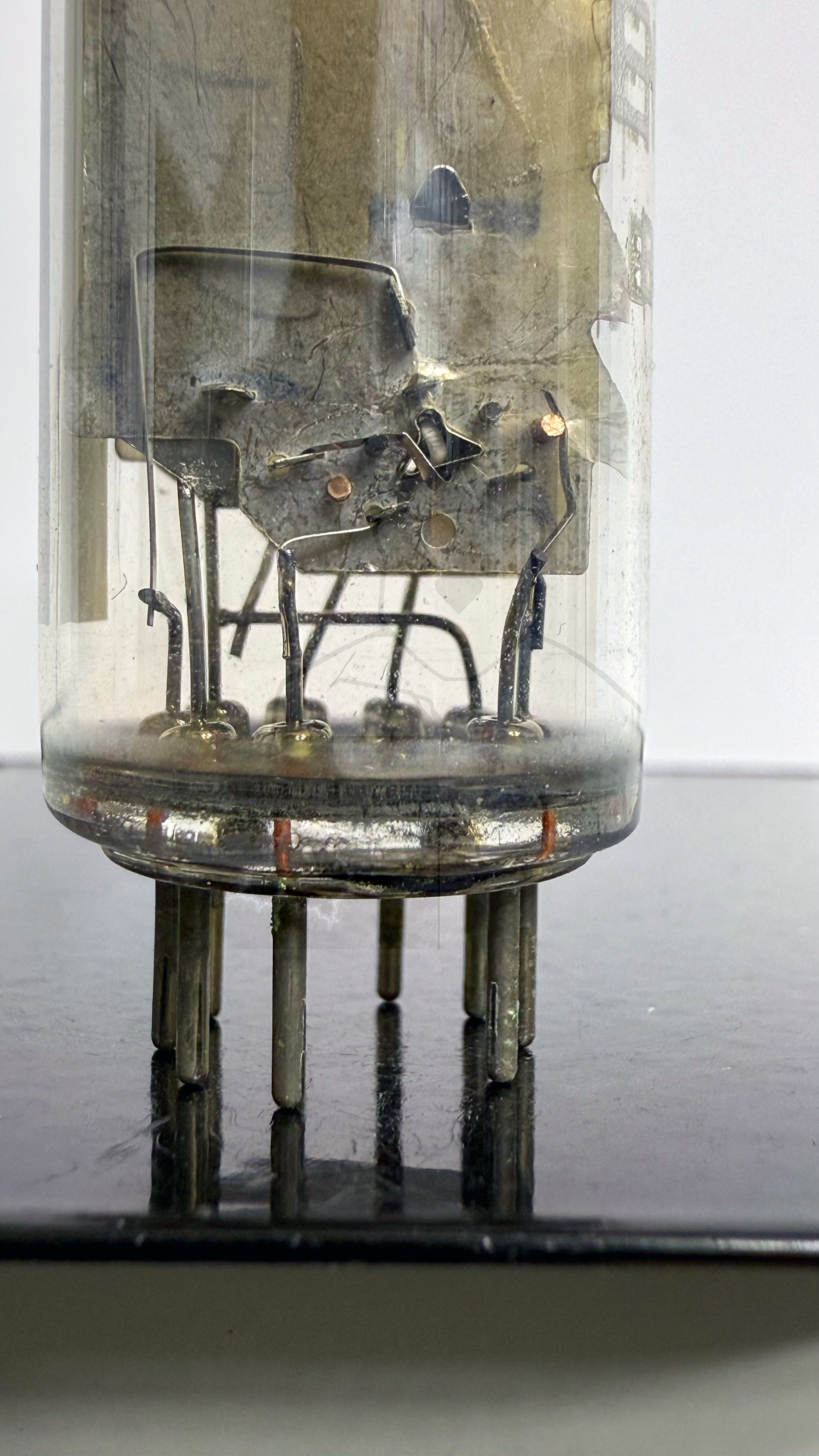

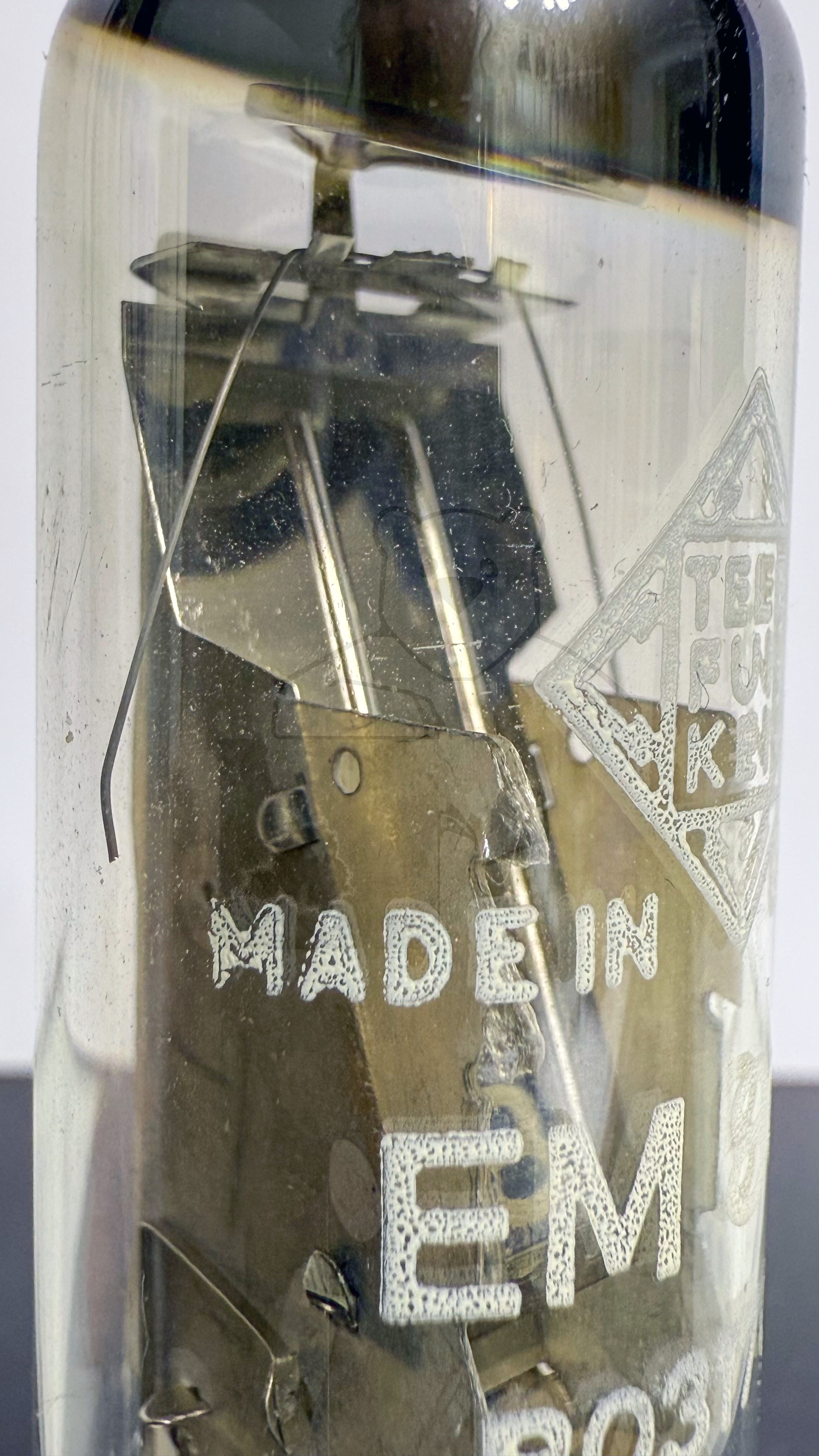

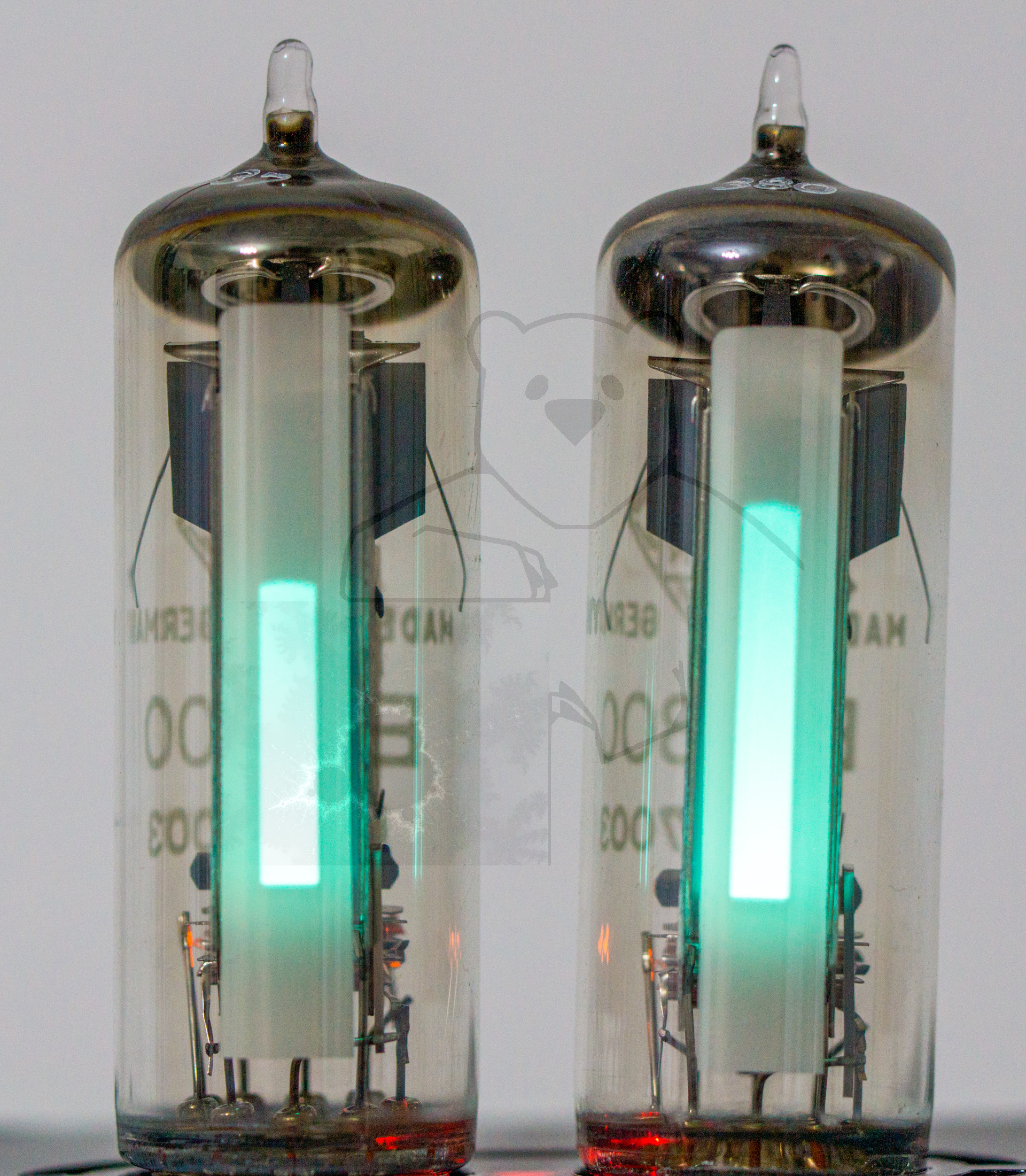

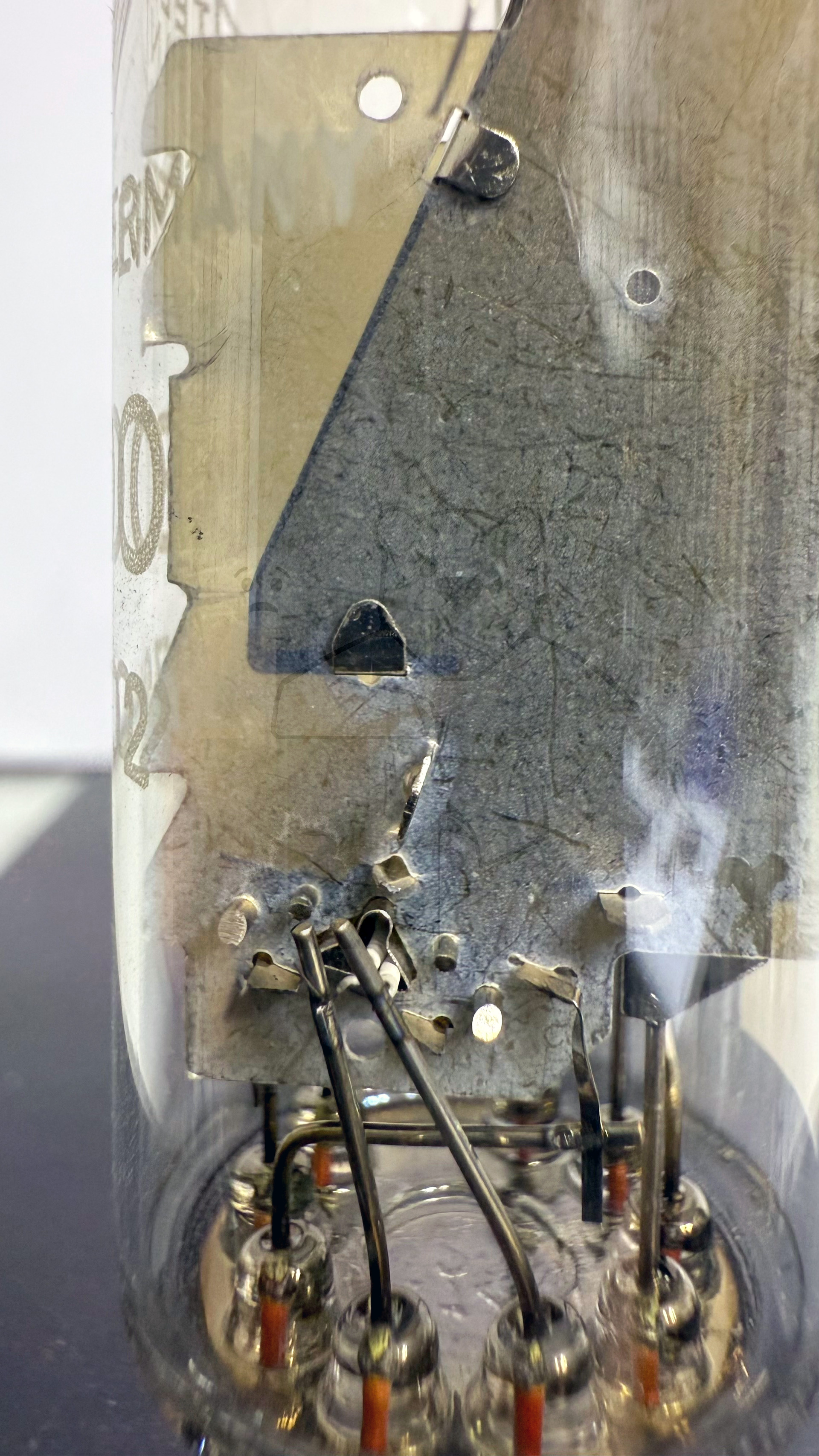

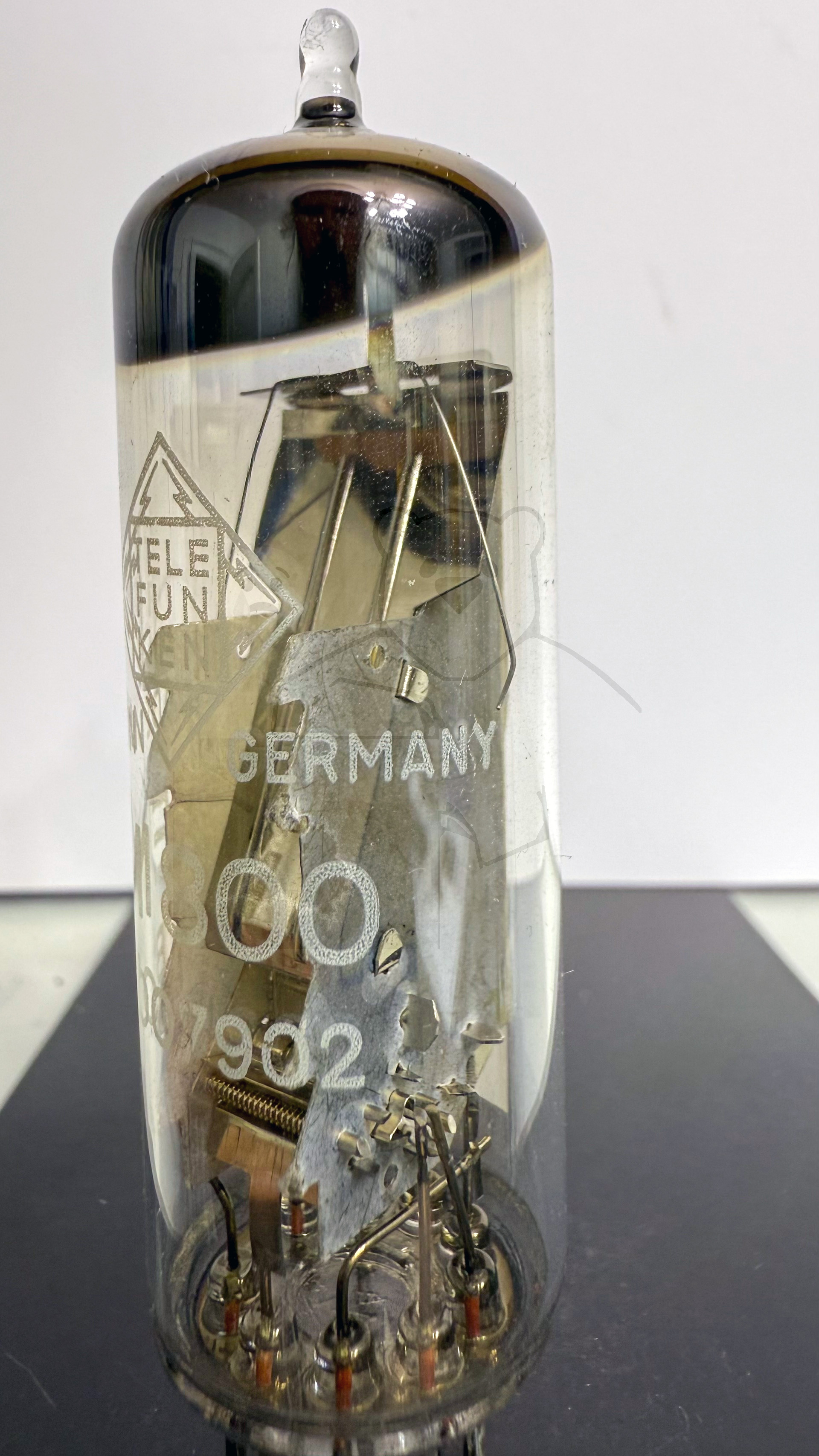

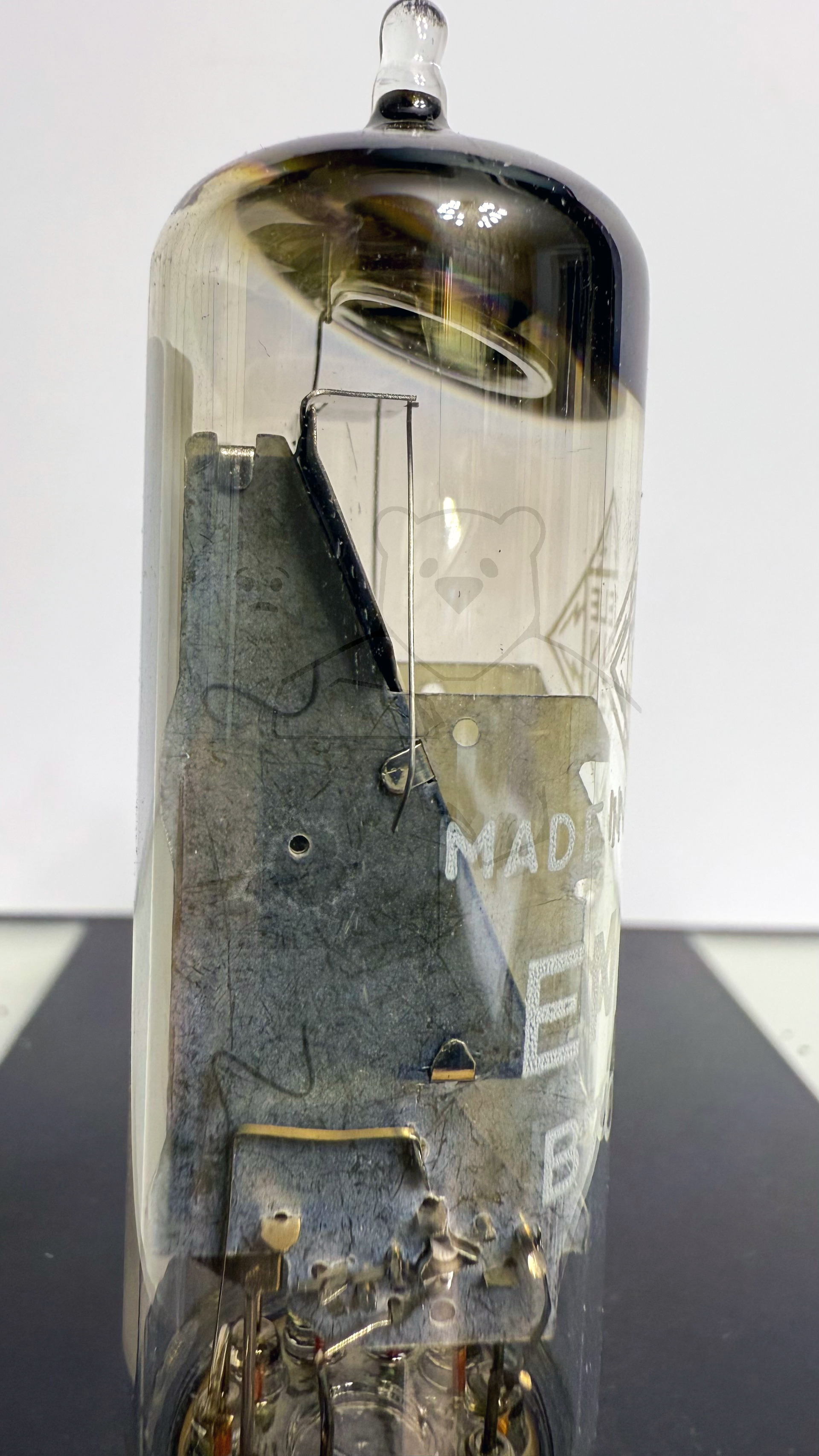

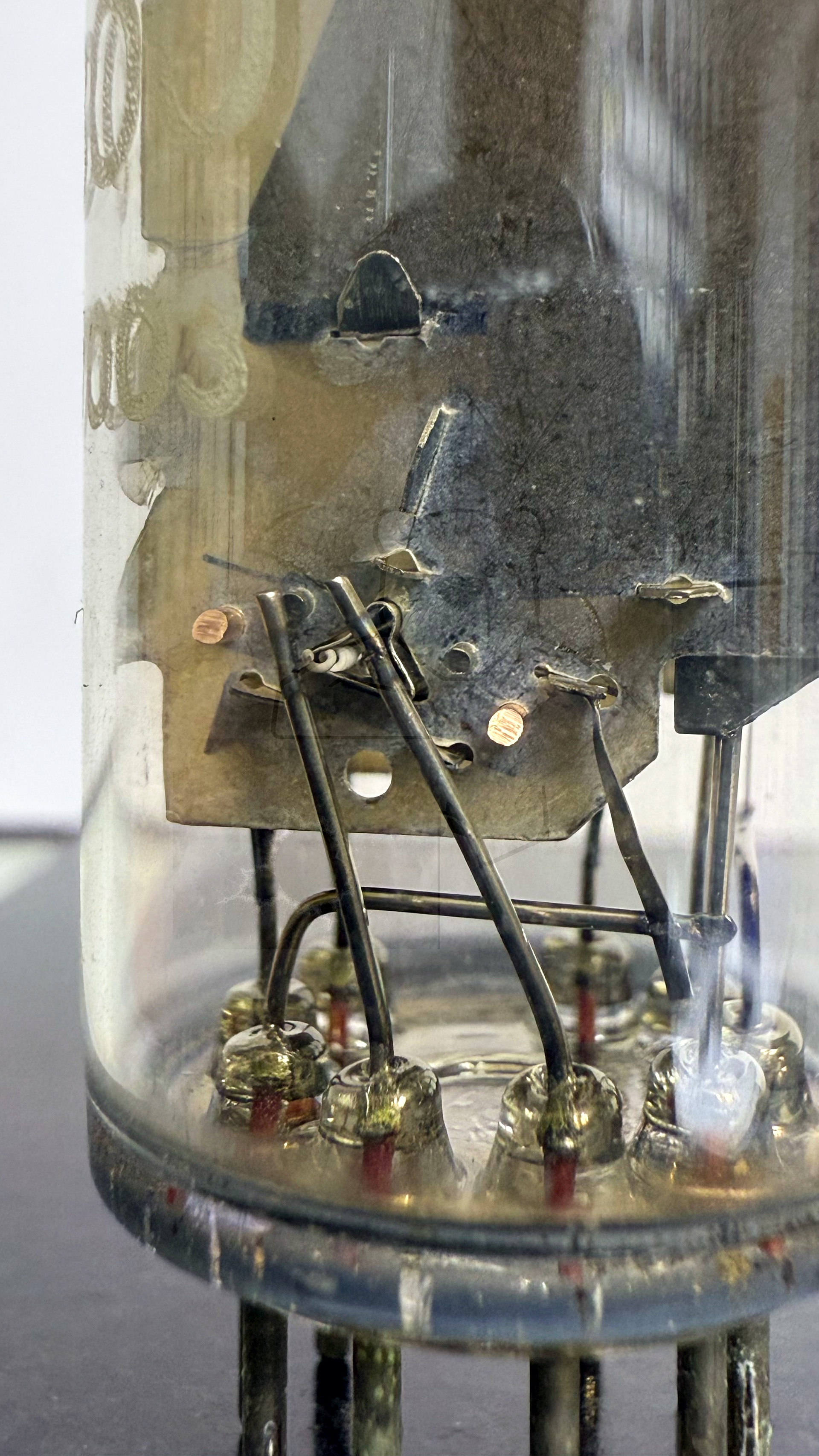

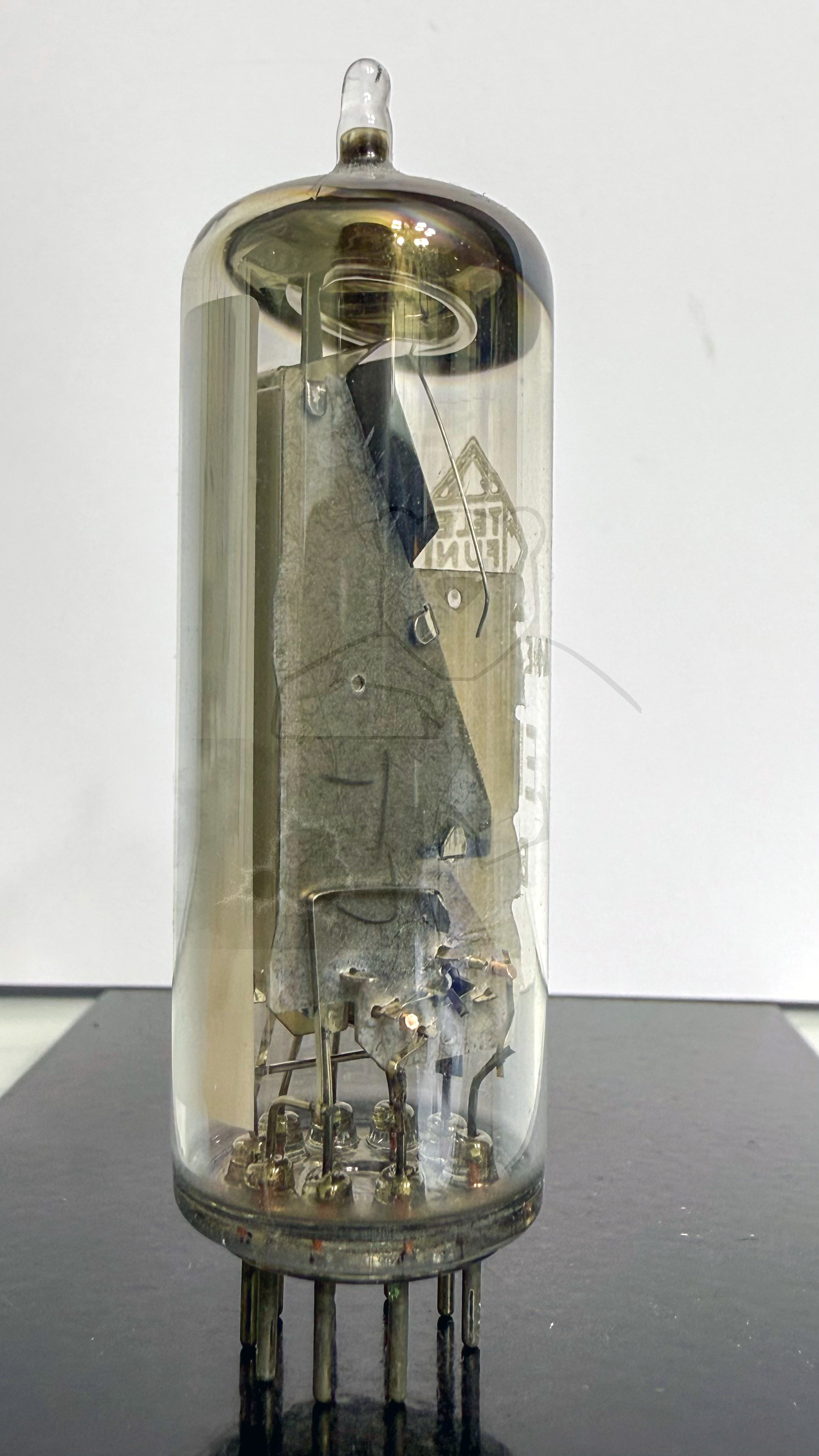

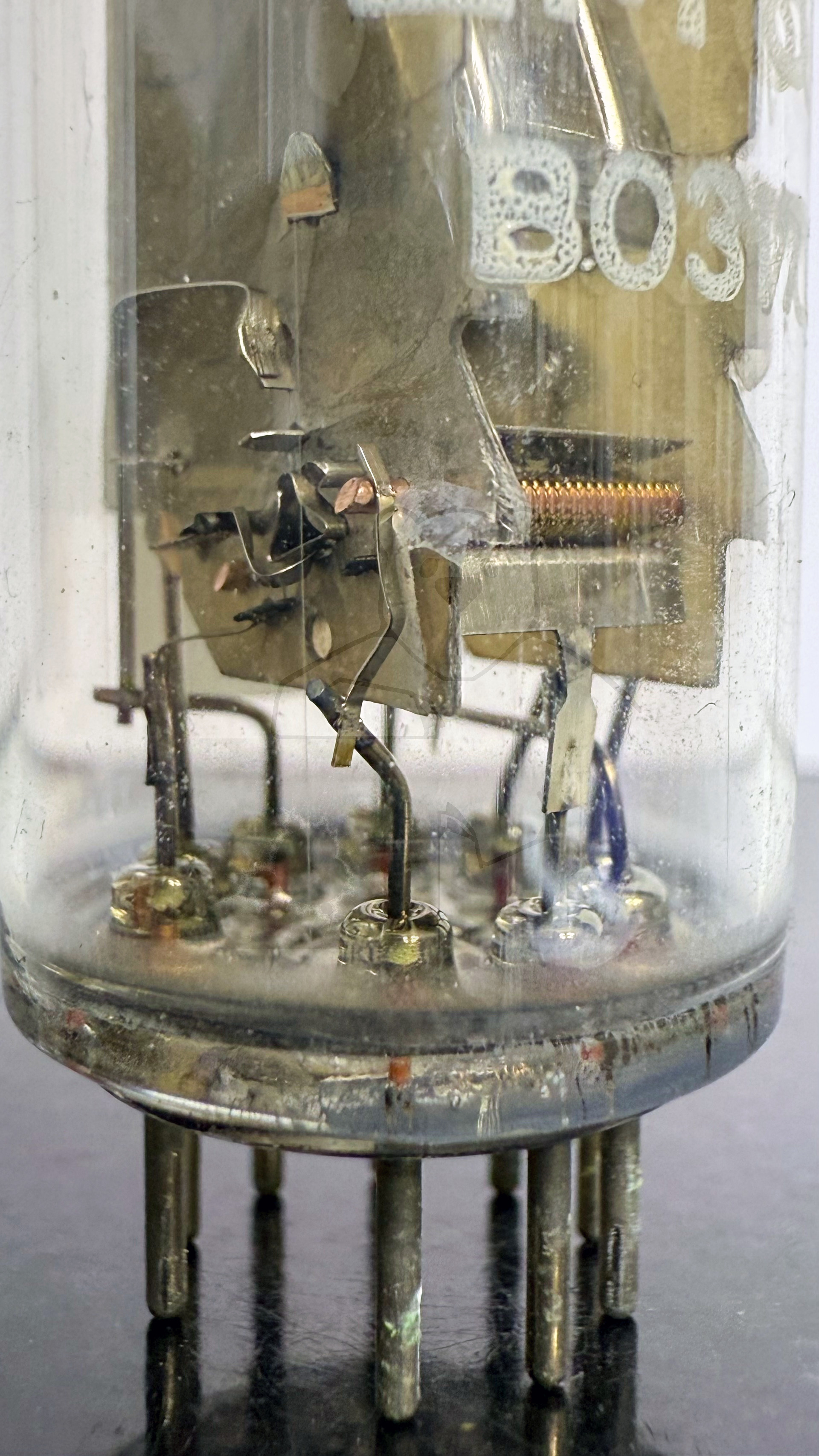

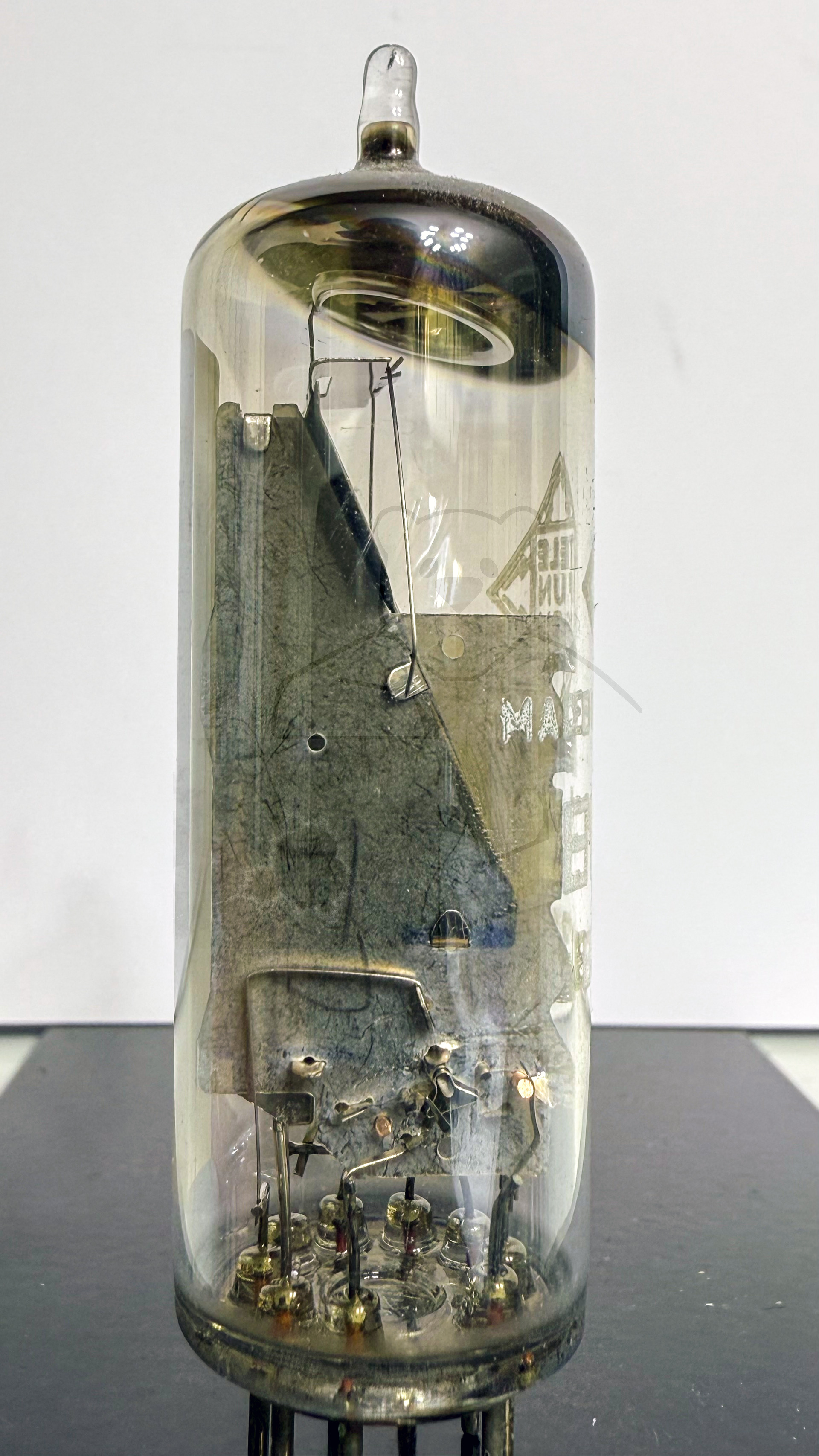

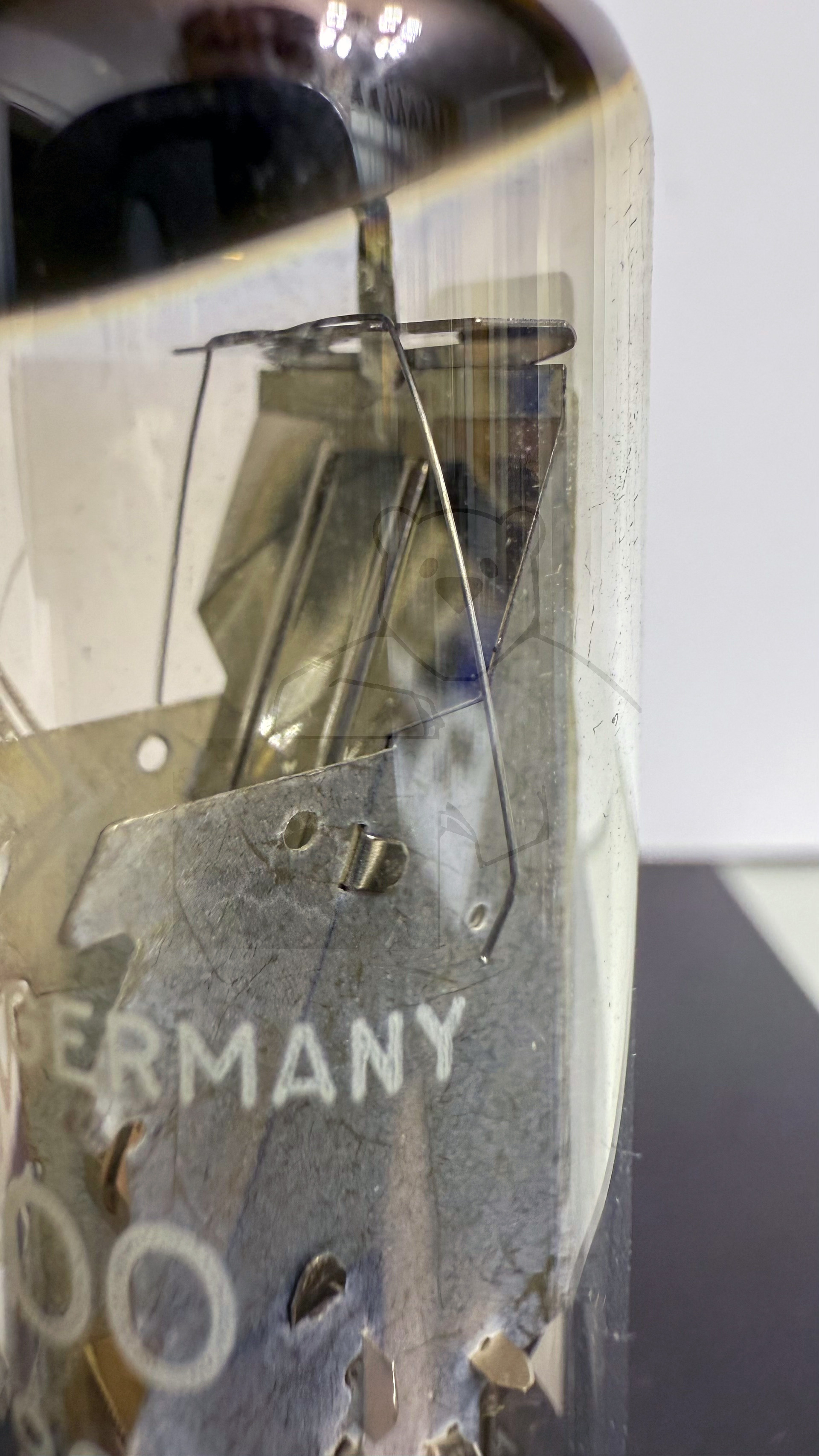

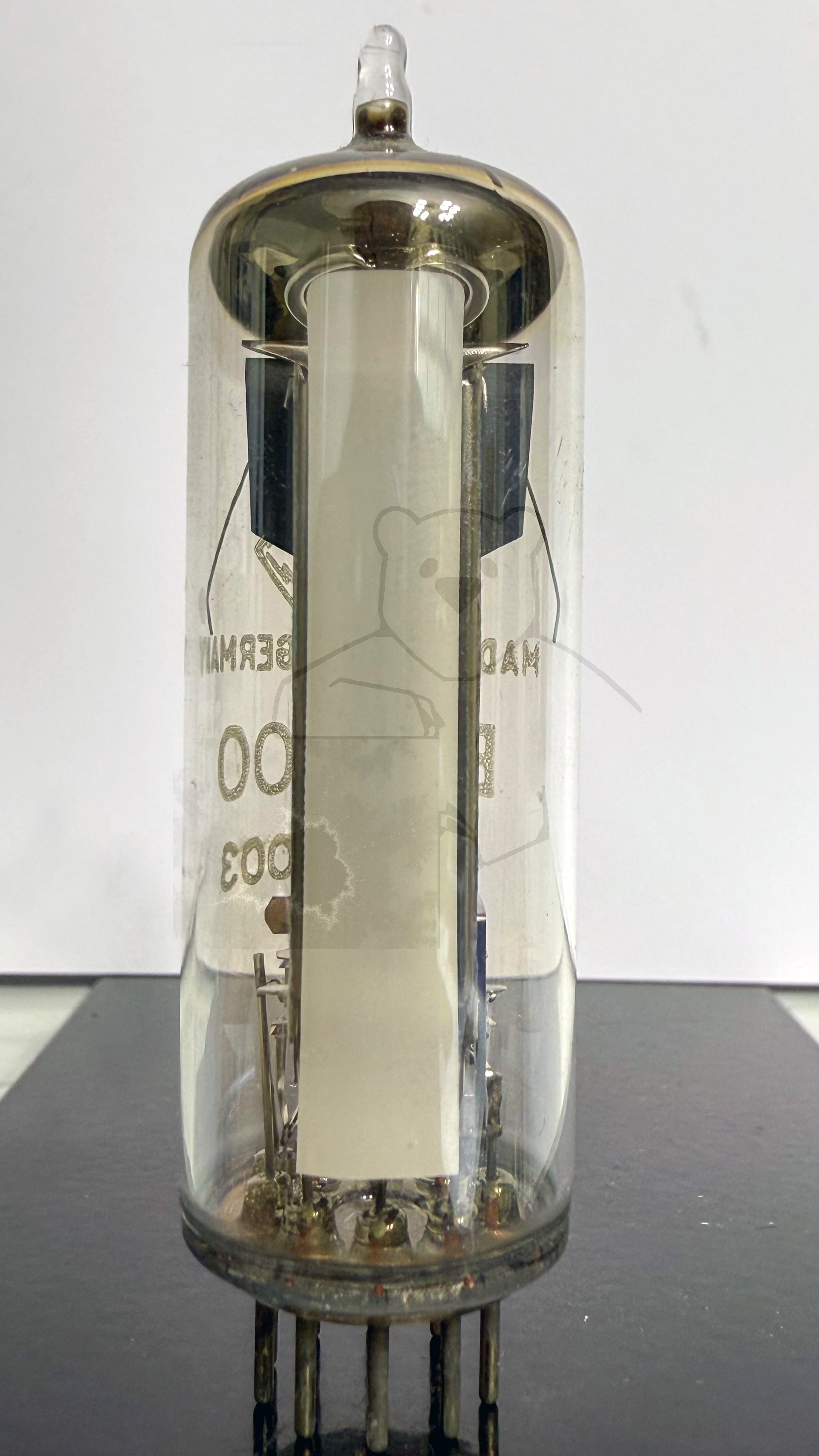

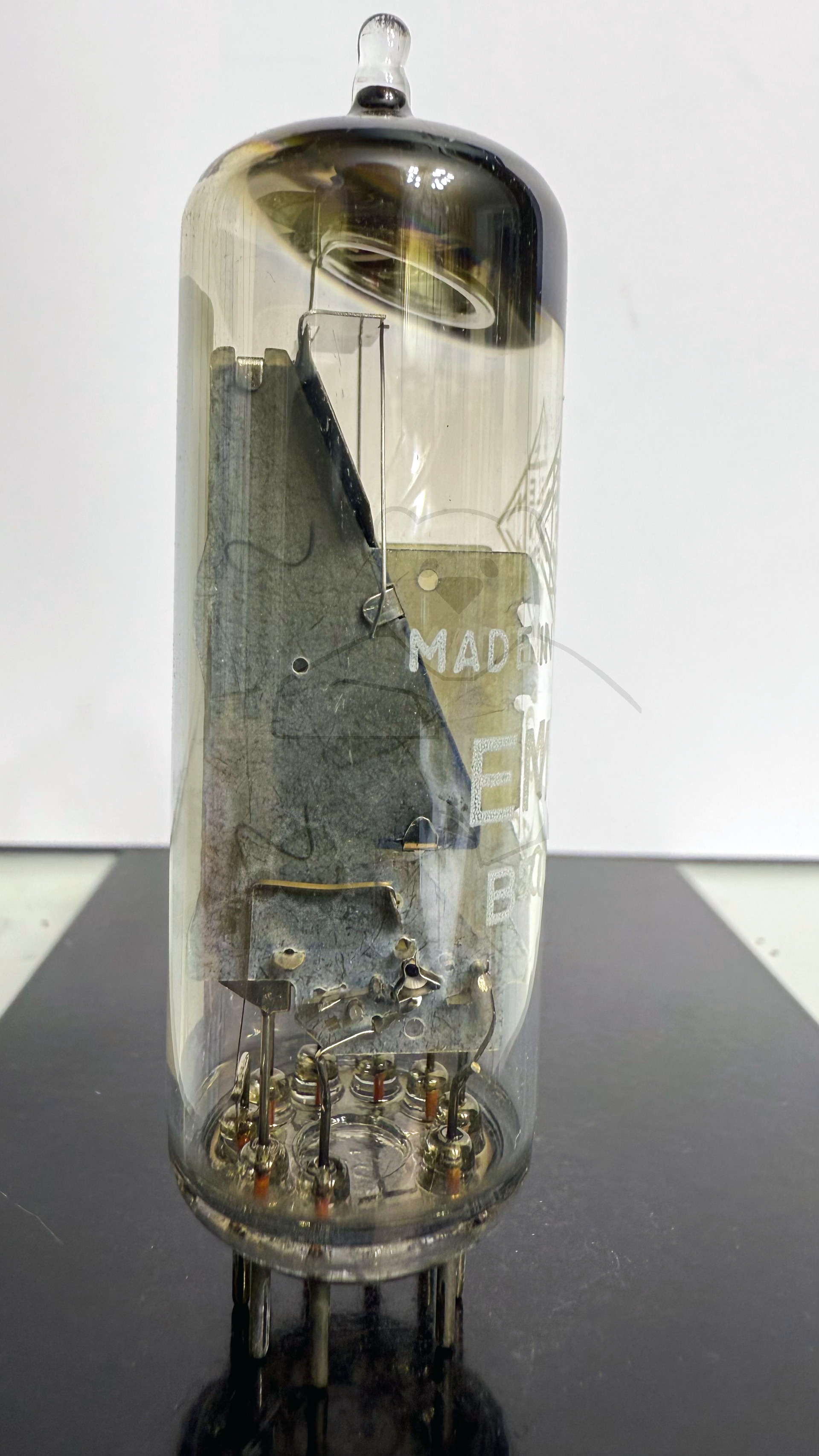

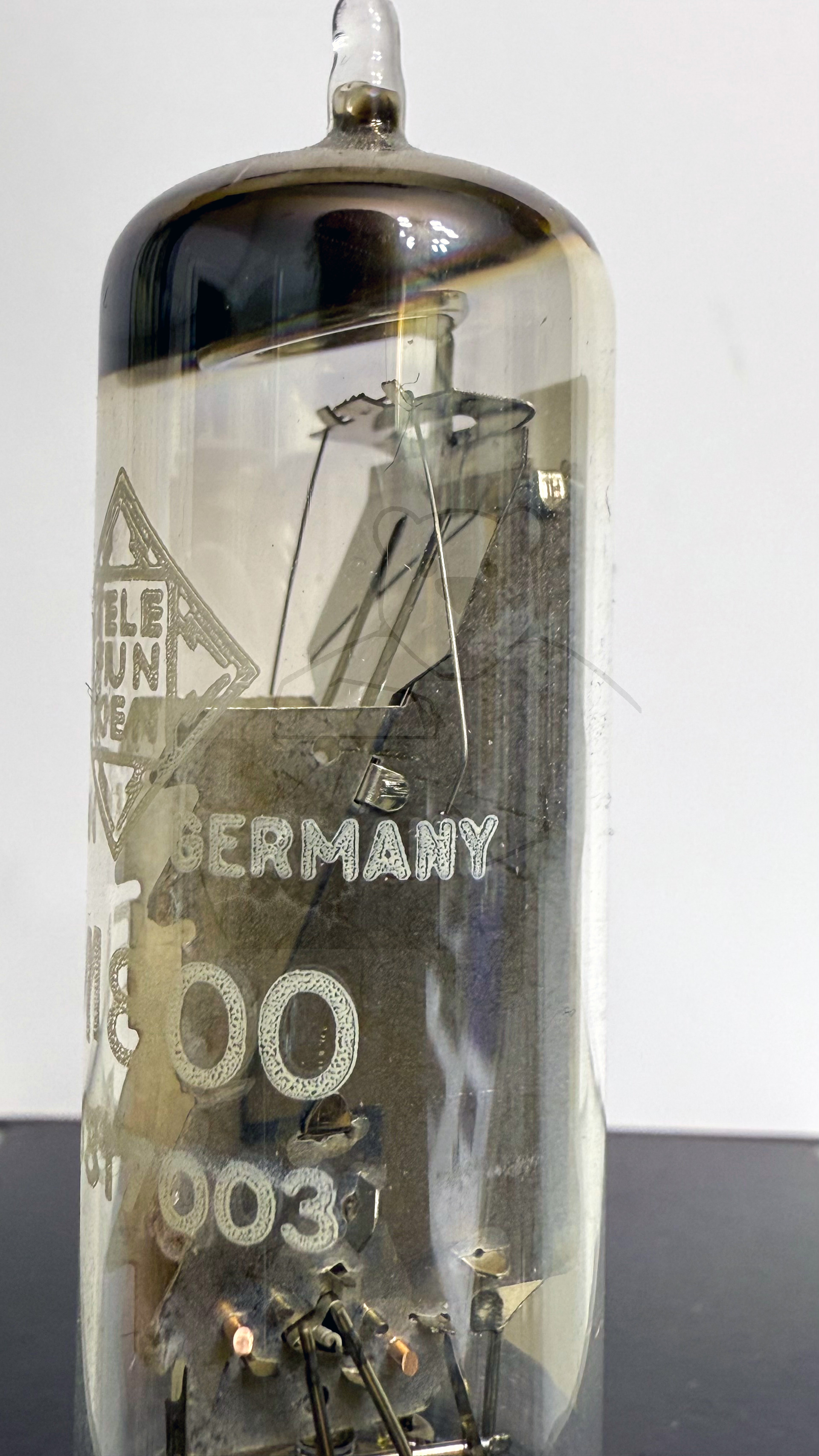

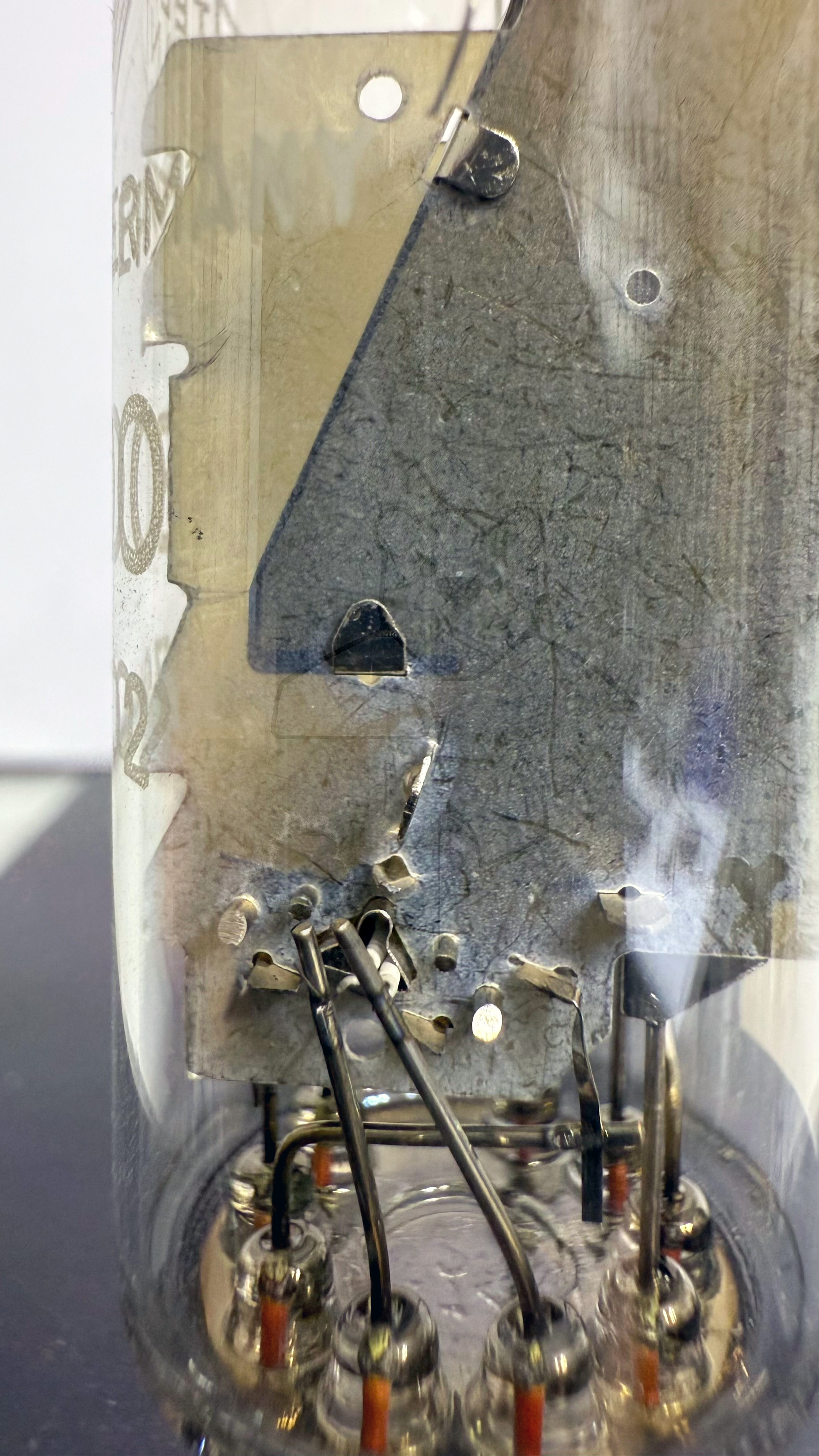

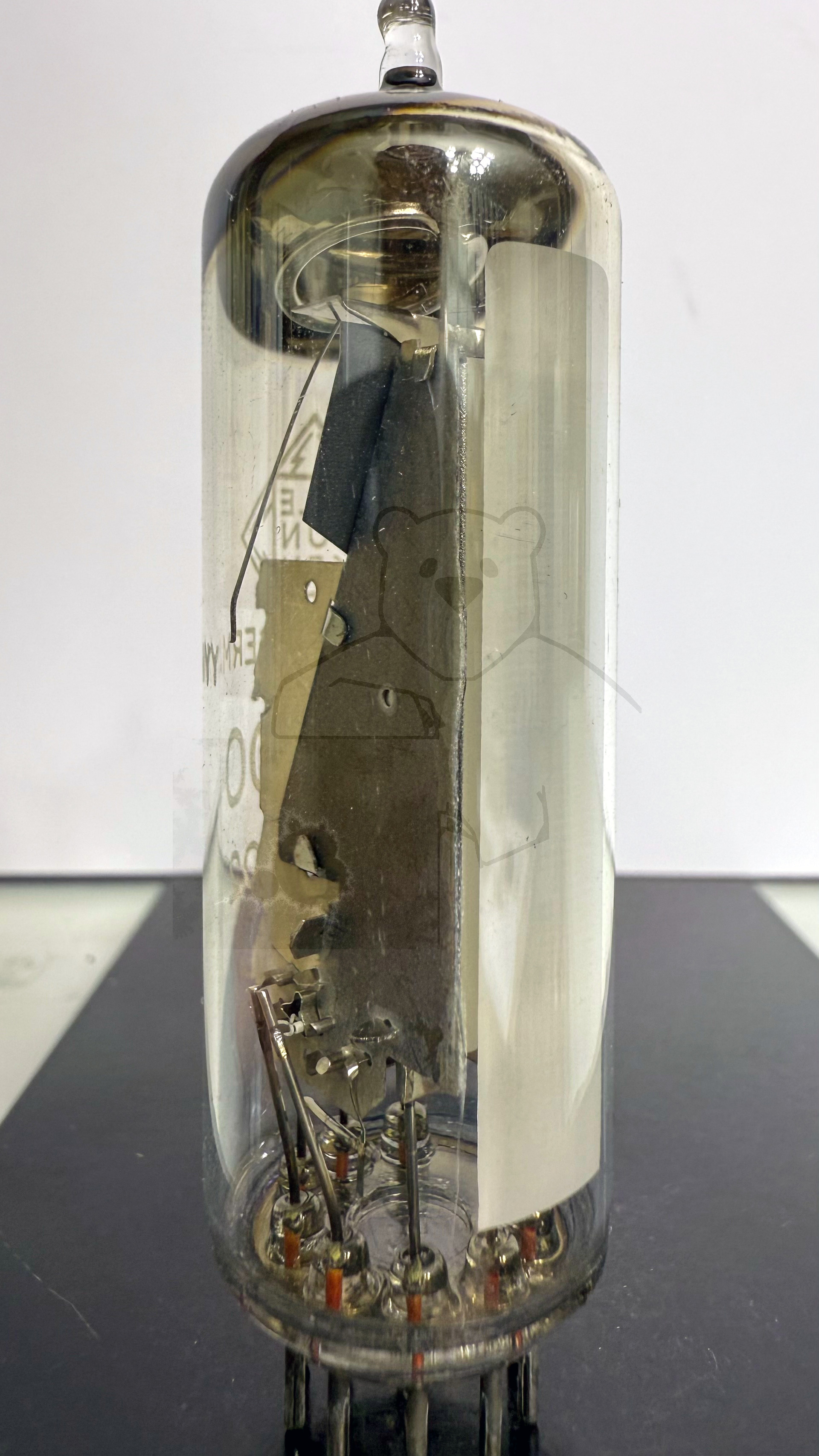

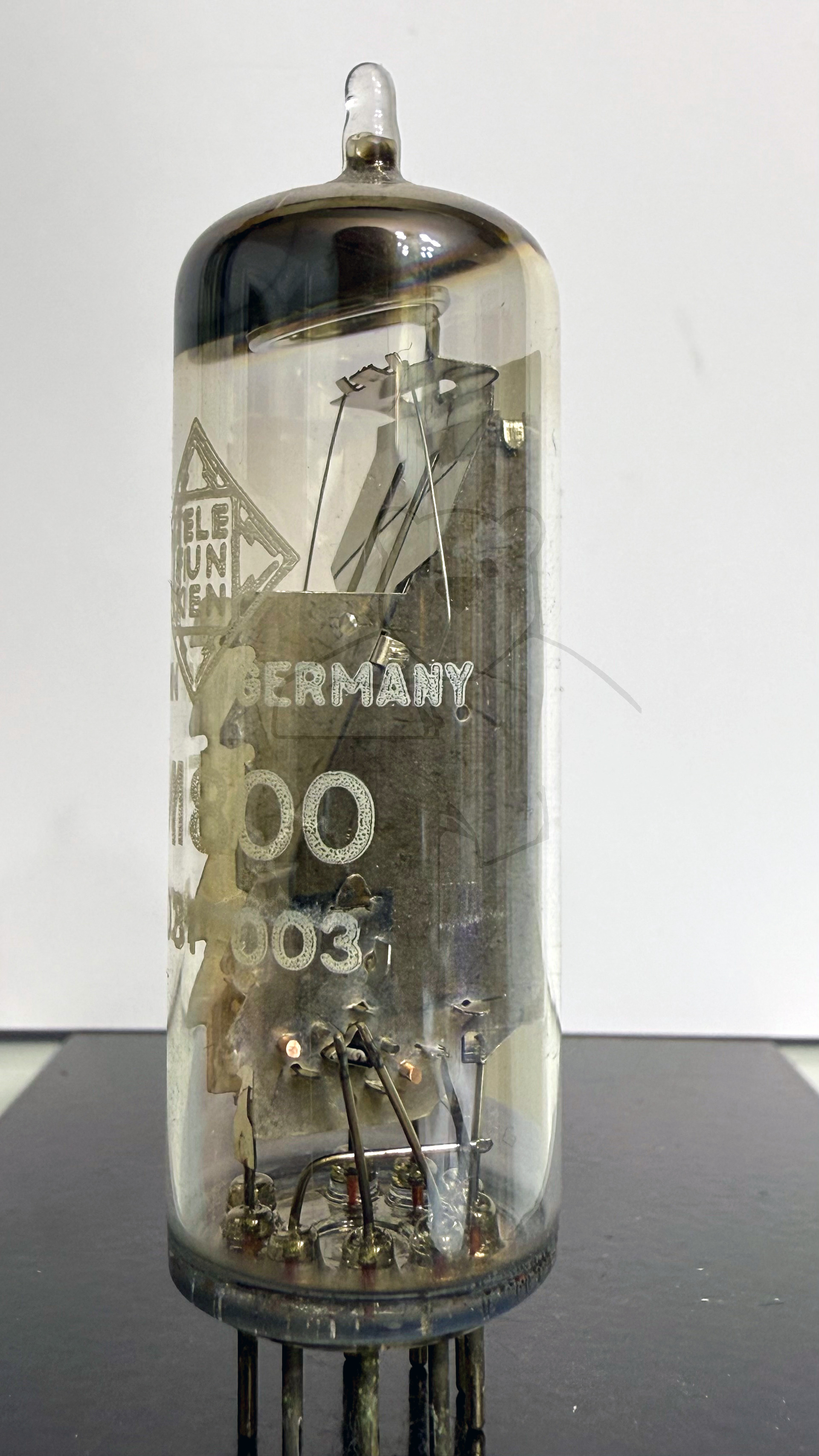

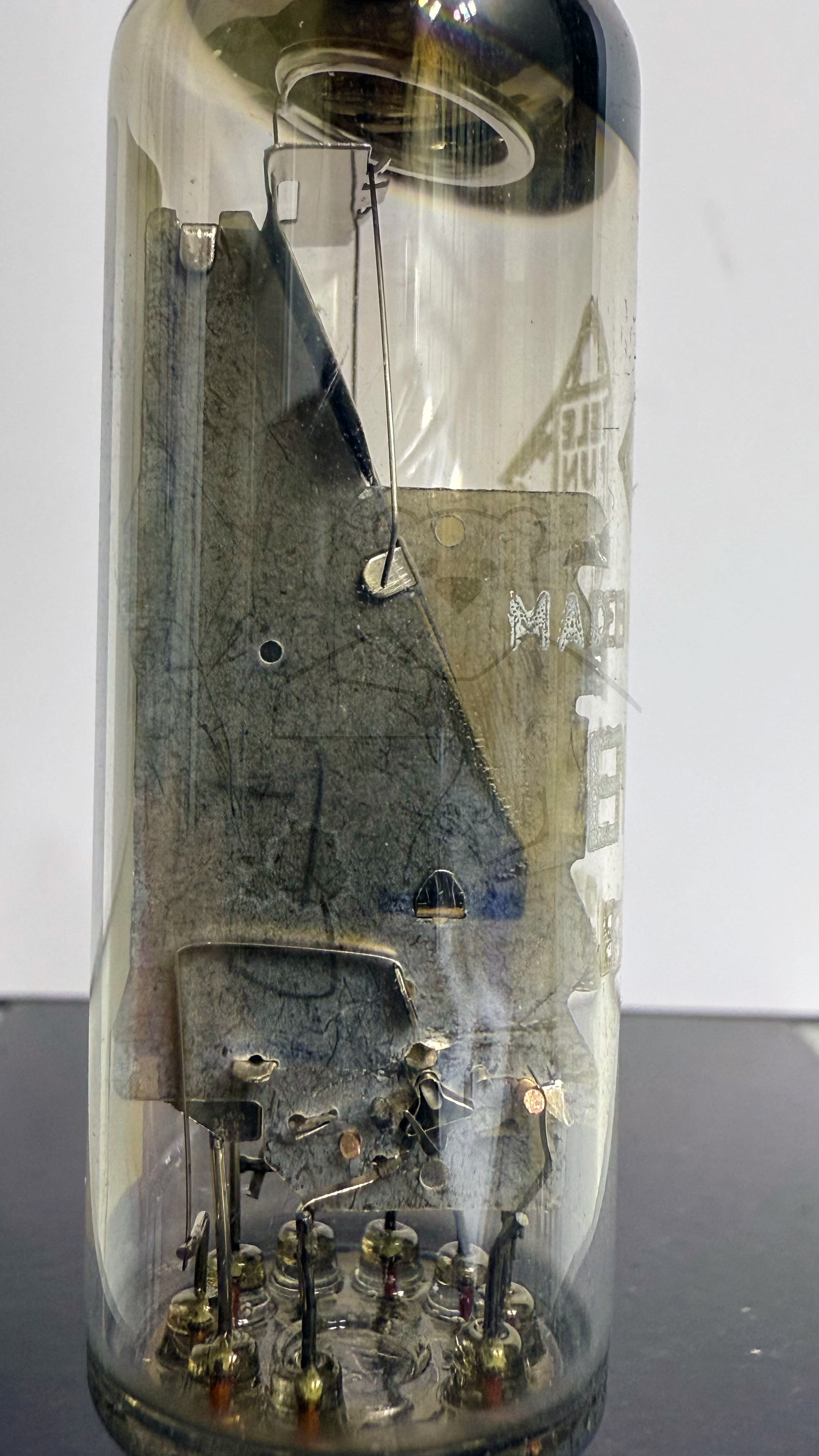

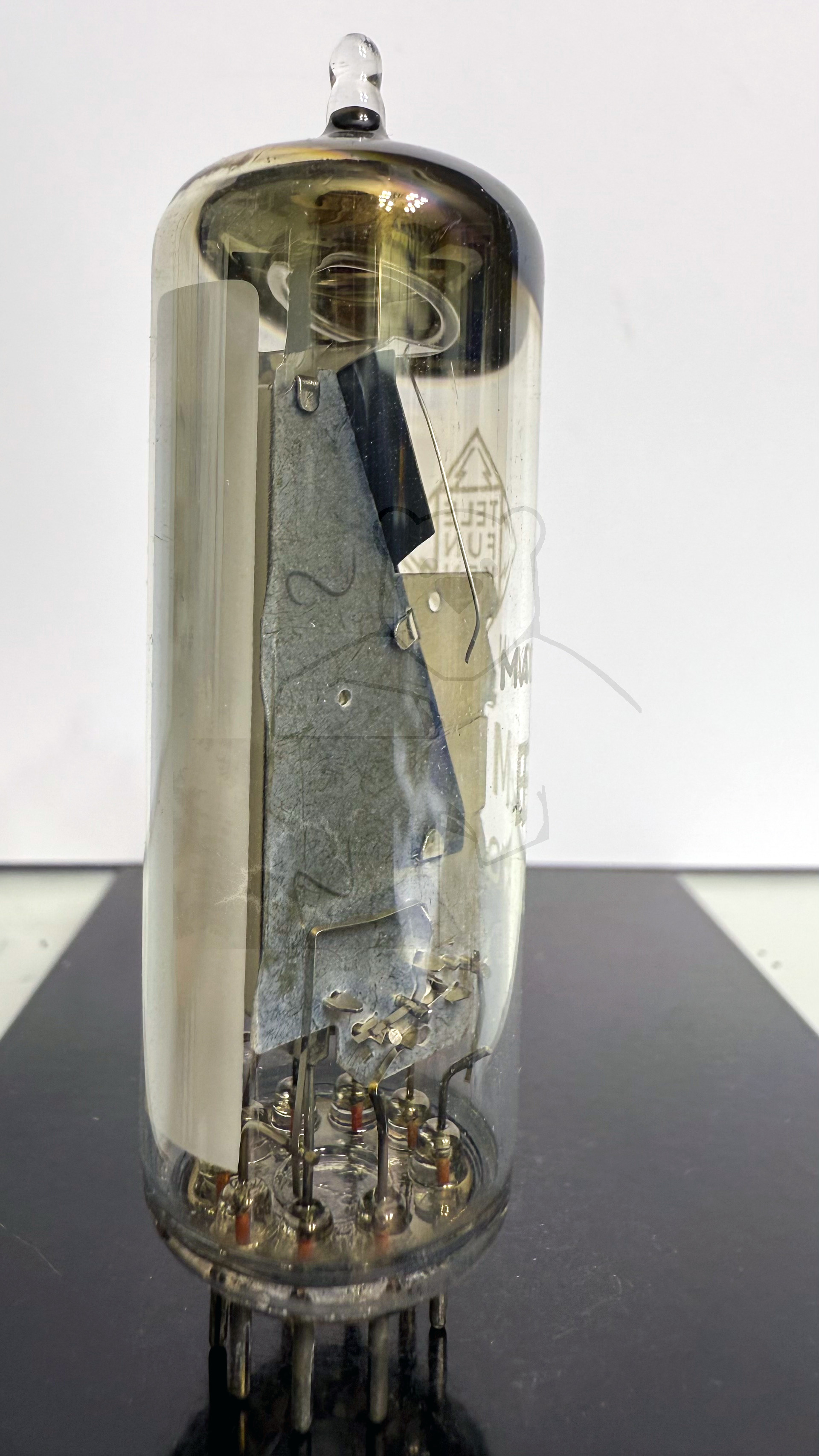

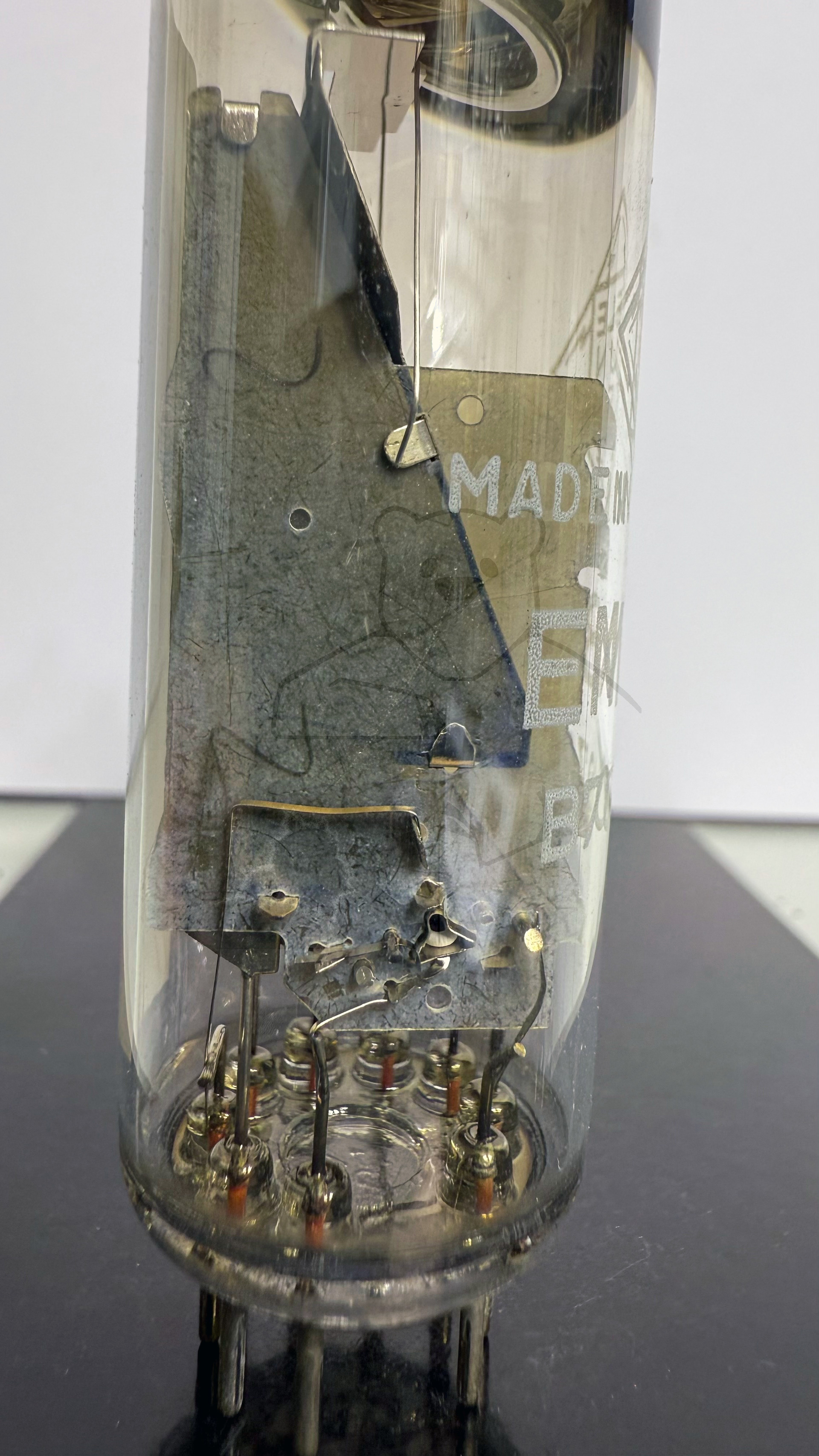

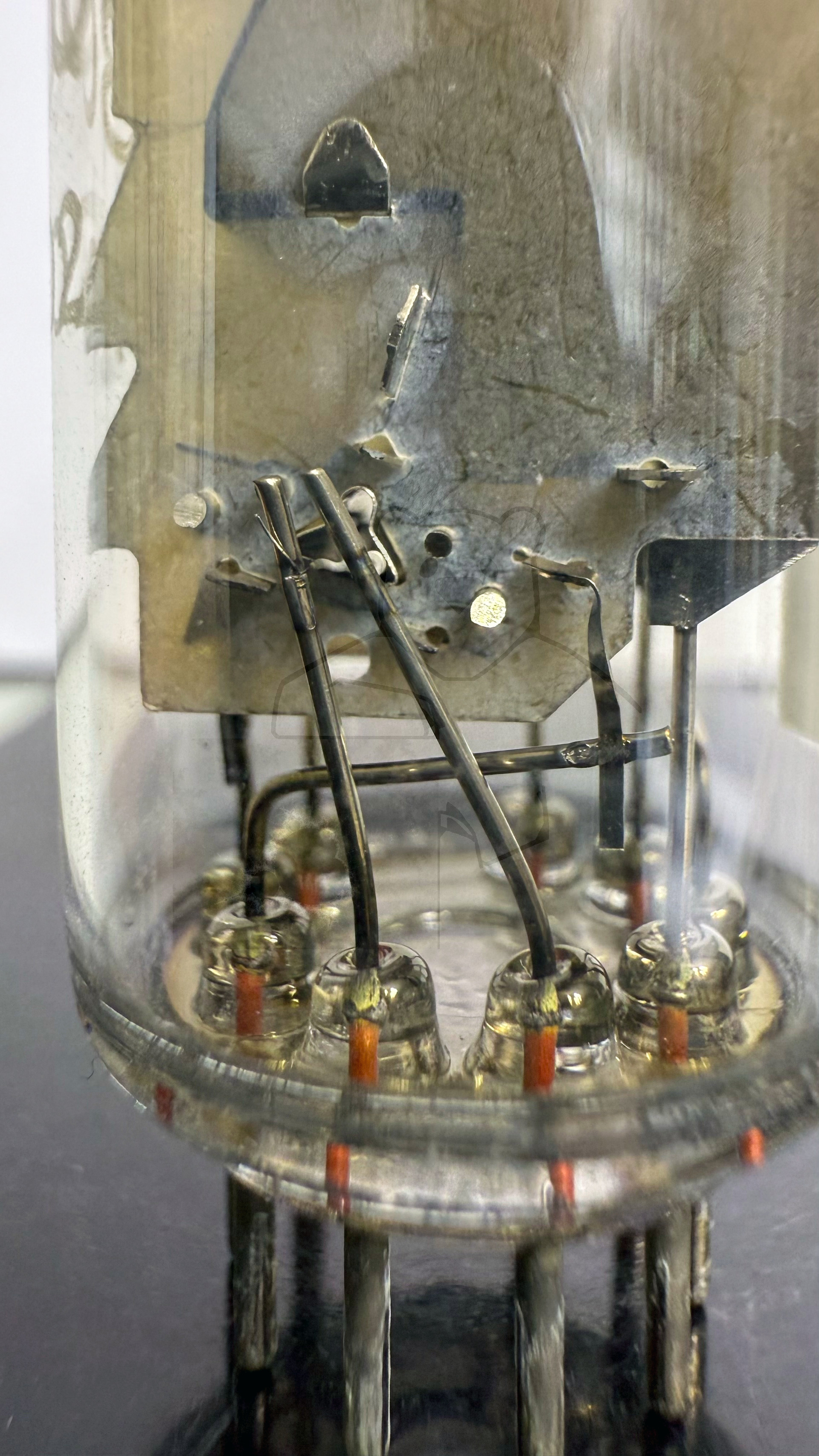

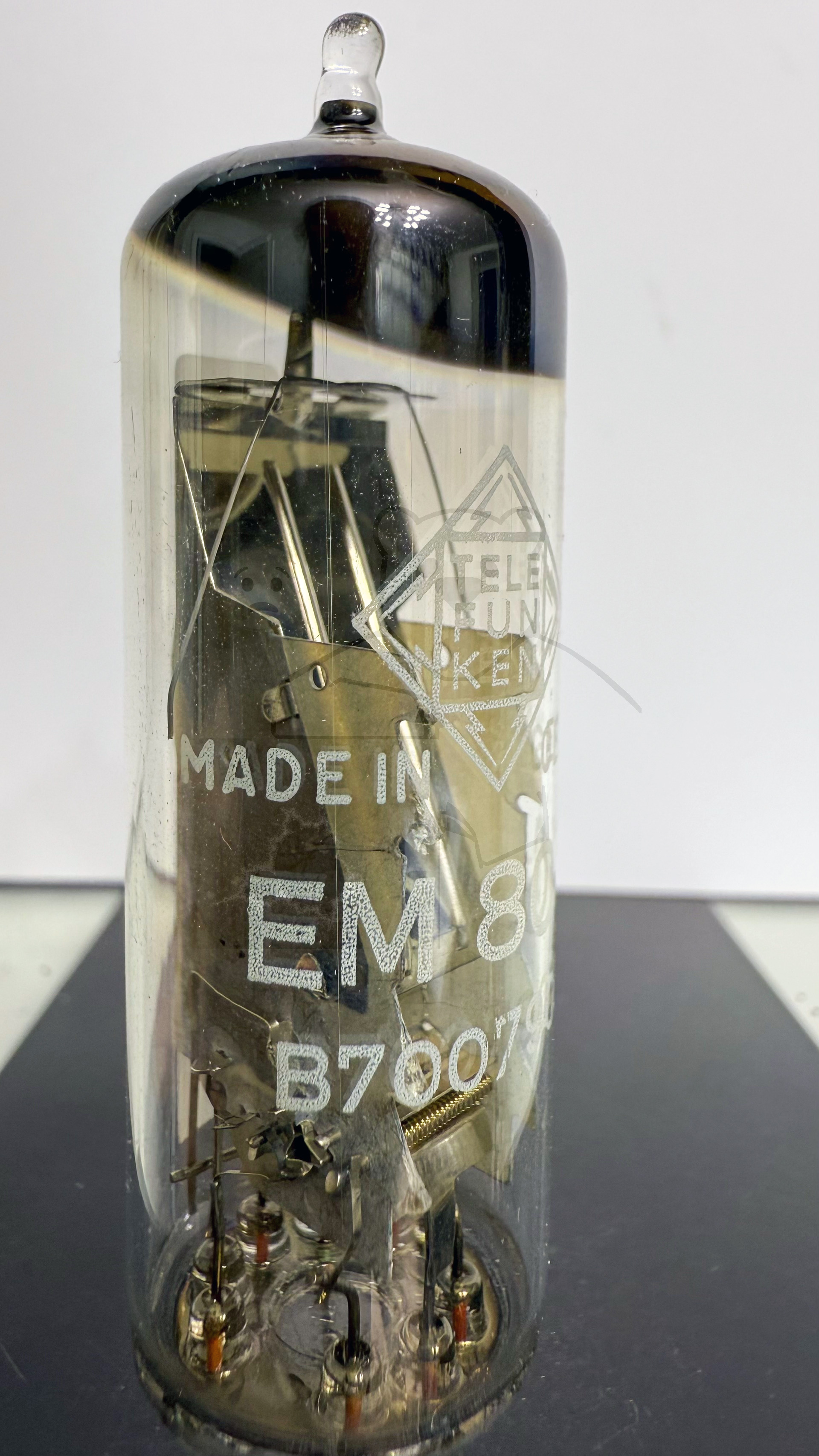

Daten und Bilder der Röhre: EM800

🔎 Beschreibung der Röhre: EM800

Name	EM800
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.02.2023 01:10:46

🔎 Beschreibung der Systeme für die Röhre: EM800

	System 1
Kathode	3
Gitter 1	1
Gitter 2	Steg: Stift 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm	6
Heizung	4, 5
Abschirmung
Funktion	→ Magischer Faecher

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

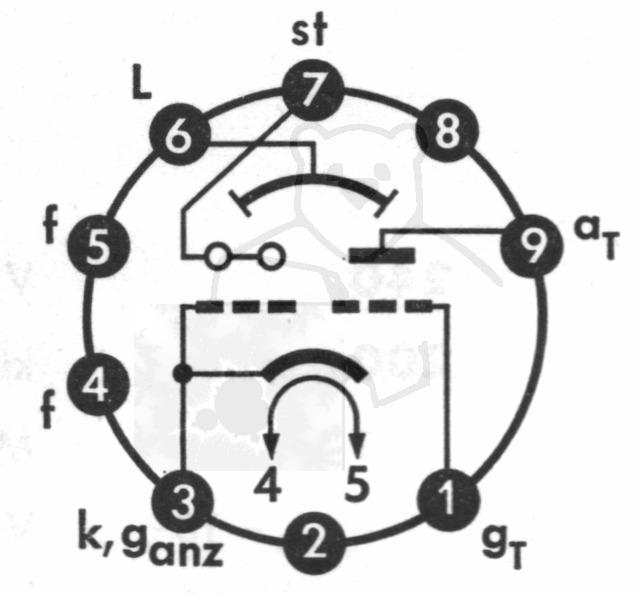

🔎 Sockelschaltung der EM800

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EM800

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/IP0fh8YvsM8 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EM800
Anwendung EM800 Telefunken.pdf (2526 kB)
Datenblatt EM800 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (732 kB)
Pruefkarte EM80 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte EM80 6BR5 - Funke W19 Roehrenpruefer.pdf (161 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
