đ Beschreibung der Röhre: EH960 Inventarnummer: 03963
| Name | â EH960 |
| Vergleichsname | â 5915 â EH900S |
| Hersteller | â Funkwerk Erfurt (ZLE) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | S-Serie |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 5370 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: EH960
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | 6 |
| Gitter 5 | 2 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Roehre fuer Elektronische Rechenmaschinen |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

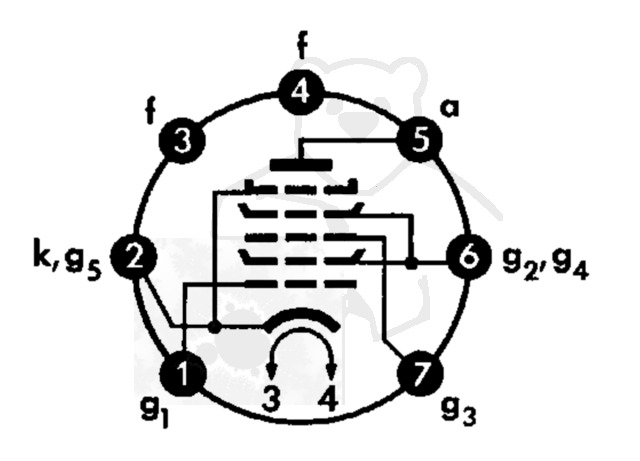

đ Sockelschaltung der EH960
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: EH960

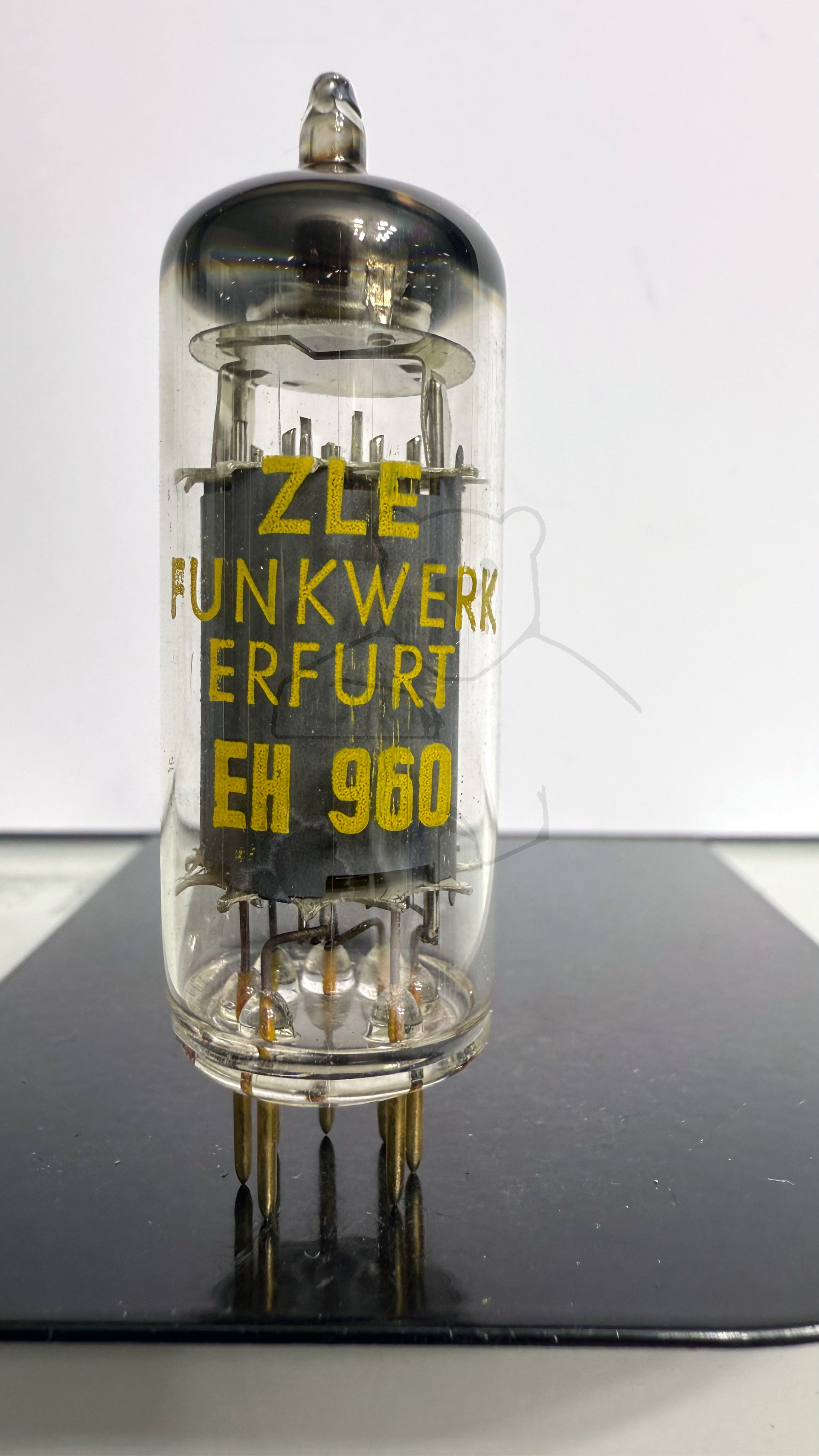

Röhre EH960 #3963 Bild 1
Röhre EH960 #3963 Bild 2

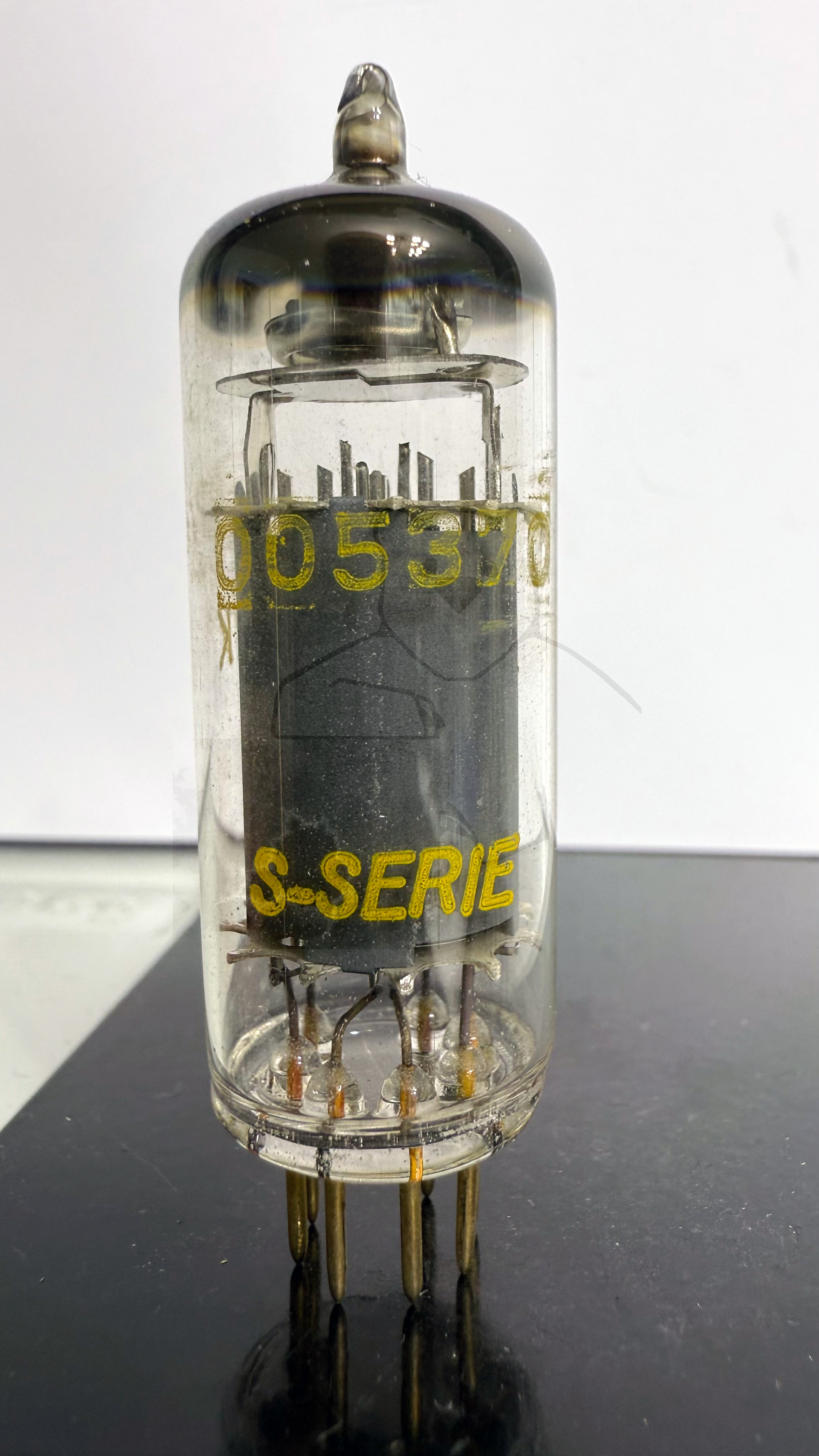

Röhre EH960 #3963 Bild 3
