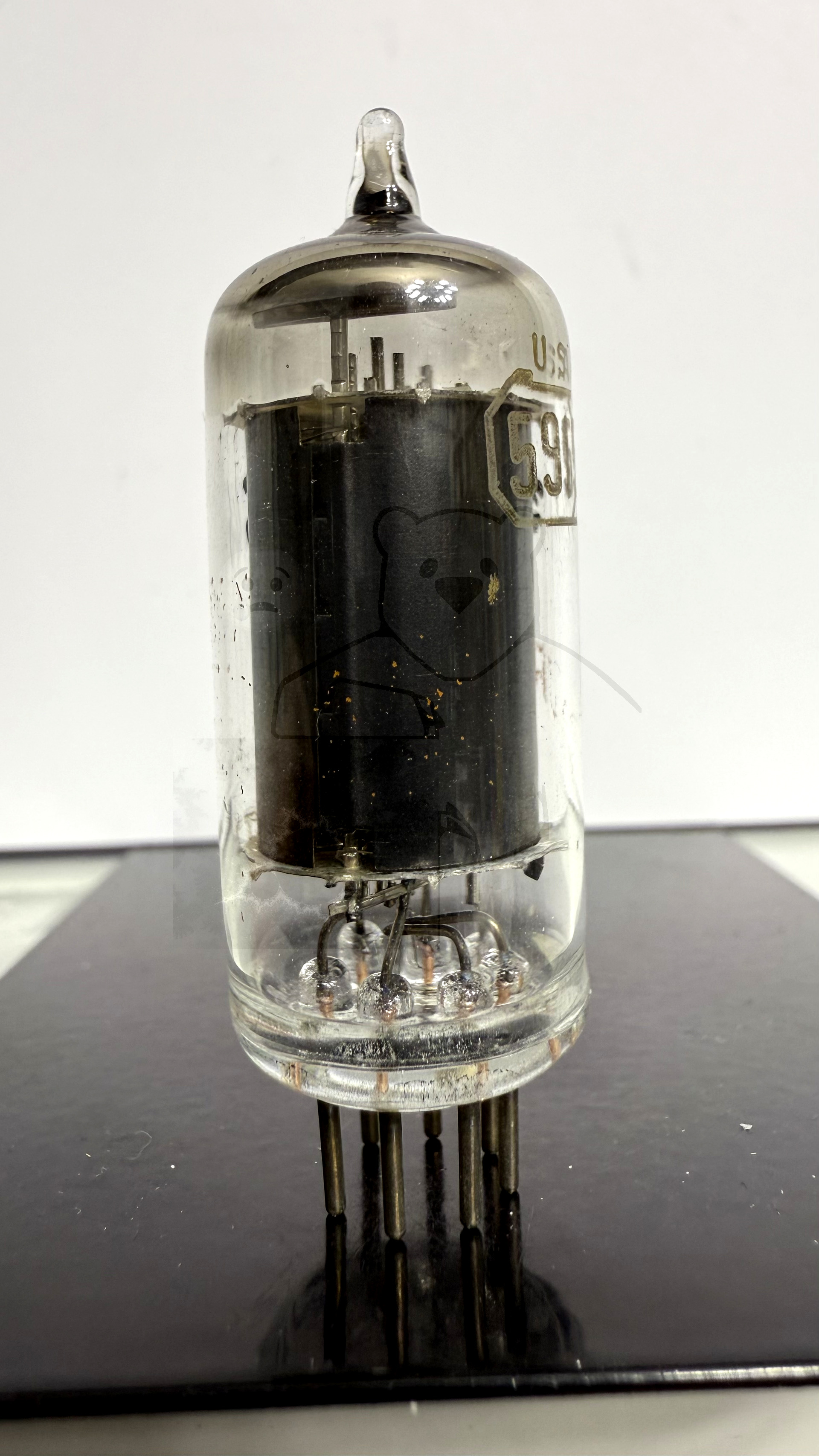

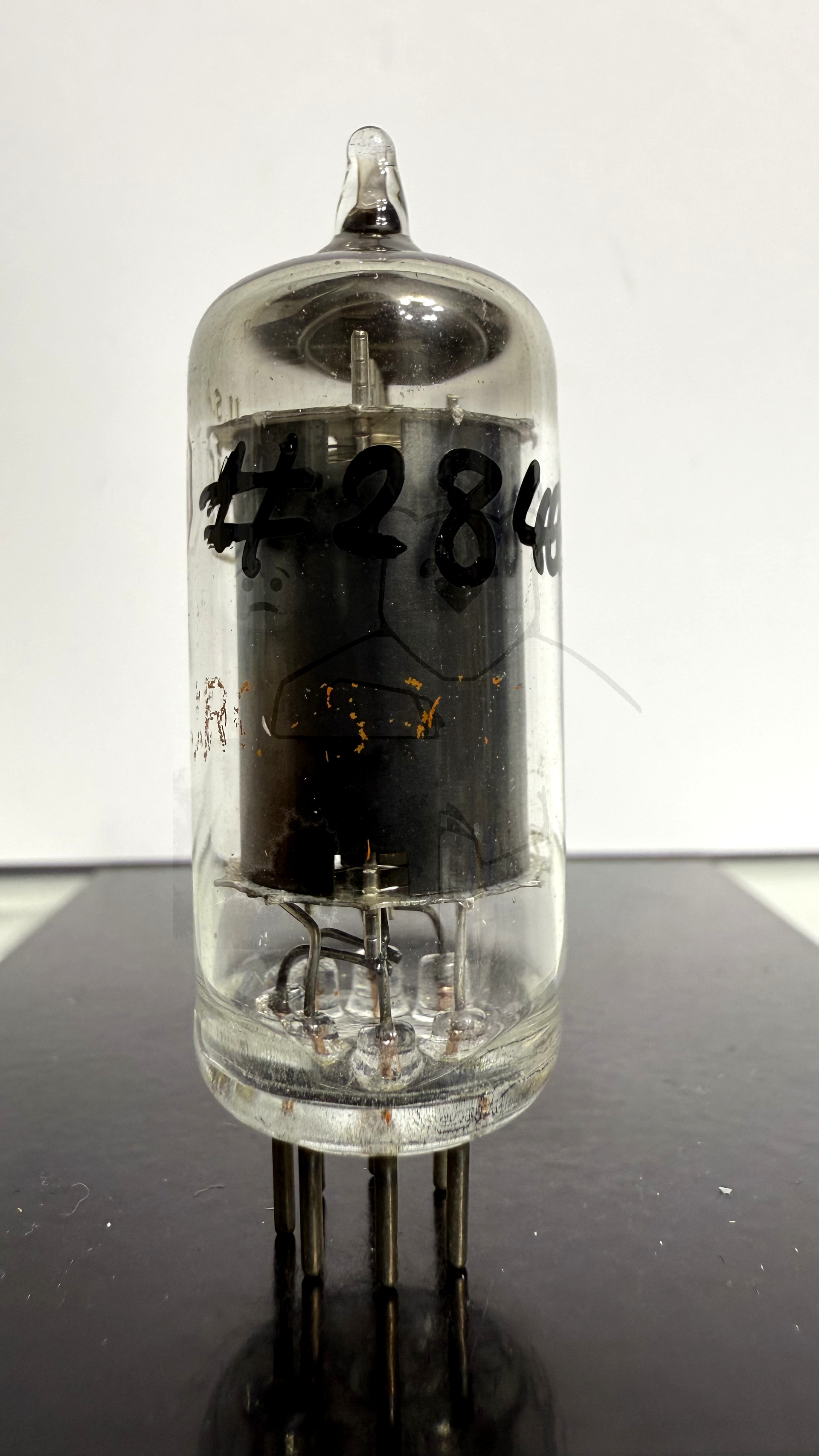

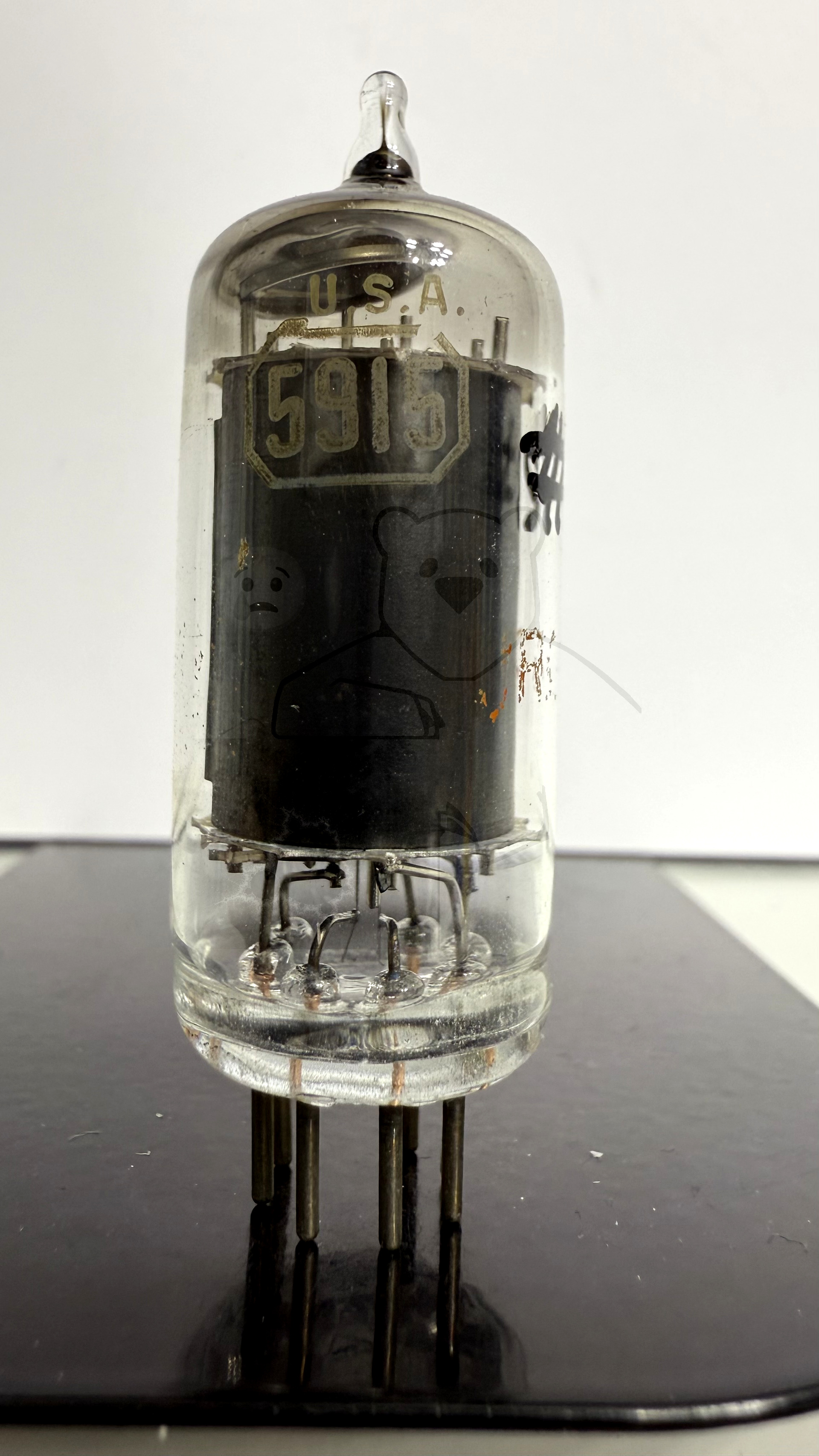

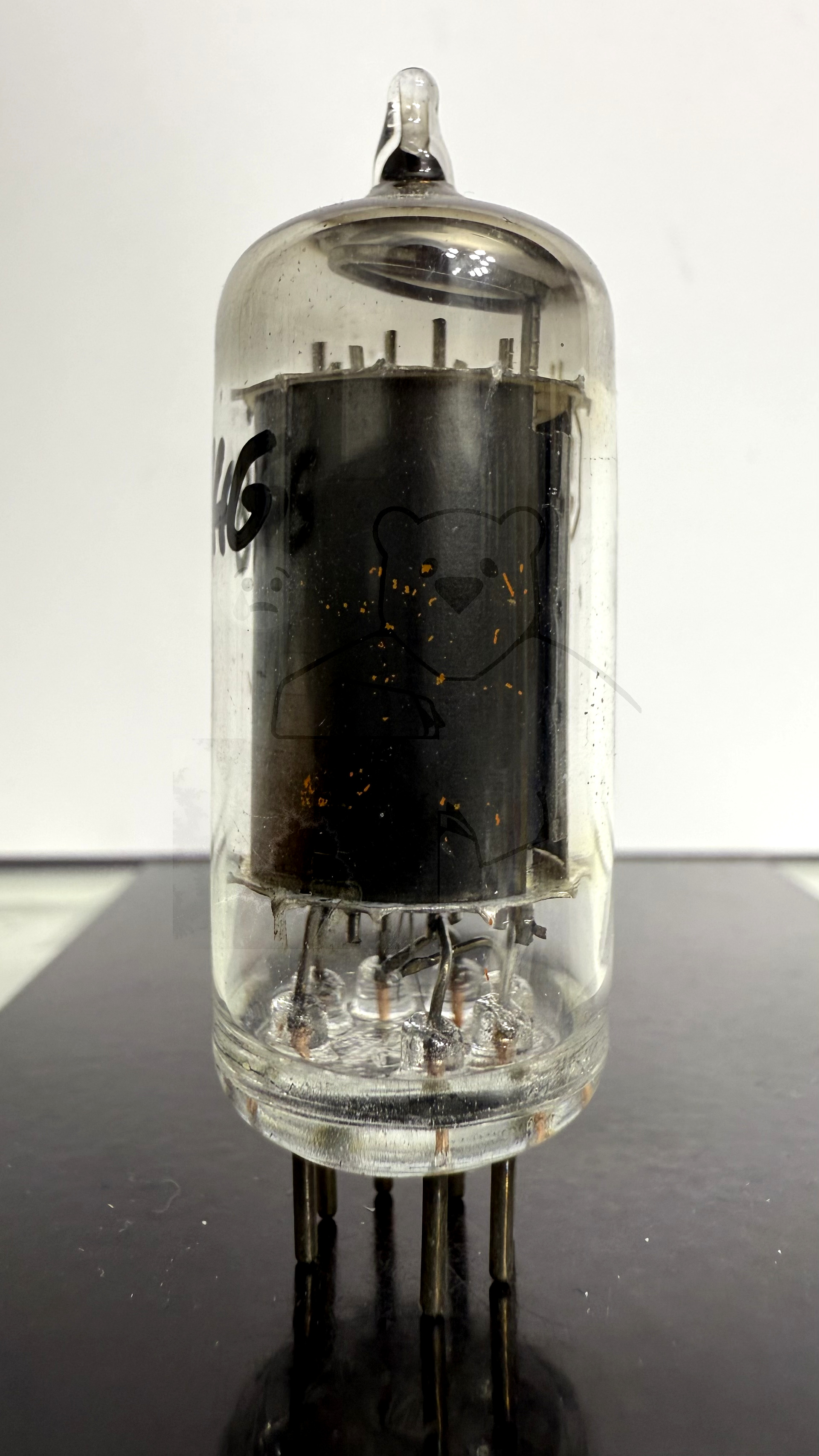

Daten und Bilder der Röhre: 5915

🔎 Beschreibung der Röhre: 5915

Name	5915
Vergleichsname	→ EH900S → EH960
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:02:21

🔎 Beschreibung der Systeme für die Röhre: 5915

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Heptode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

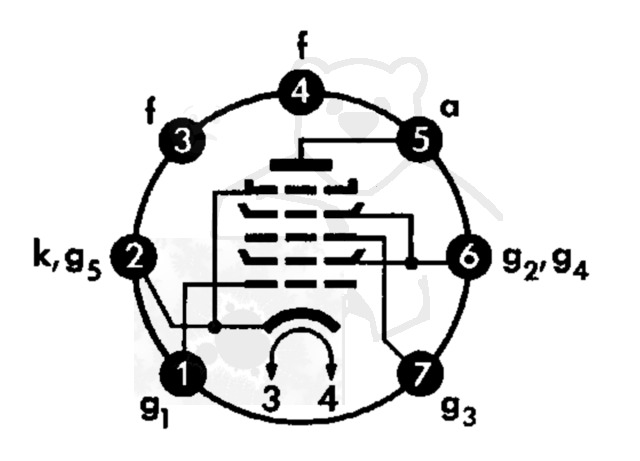

🔎 Sockelschaltung der 5915

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 5915
Datenblatt 5915 EH900S Telefunken.pdf (81 kB)
Datenblatt 5915 RCA [www.tubedata.info].pdf (308 kB)
Datenblatt 5915 Sylvania [www.tubedata.info].pdf (438 kB)
Datenblatt 5915A Sylvania [www.tubedata.info].pdf (883 kB)
