đ Beschreibung der Röhre: DF22 Inventarnummer: 03850
| Name | â DF22 |
| Vergleichsname | |
| Hersteller | â Philips Miniwatt |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 285 |
| Ătz- Produktionscode | Z1 |
| Serien Nummer | |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L1 |
đ Beschreibung der Systeme fĂŒr die Röhre: DF22
| System 1 | |
| Kathode | 1 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 2 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DF22
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: DF22
Anwendung DF22 Version 1.pdf (194 kB)
Anwendung DF22 Version 2 [www.tubedata.info].pdf (285 kB)
Anwendung DF22 Version 3 [www.tubedata.info].pdf (309 kB)
Datenblatt DF22 Miniwatt.pdf (122 kB)
Pruefkarte DF22 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte DF22 DF32 - Funke W19 Roehrenpruefer.pdf (165 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DF22

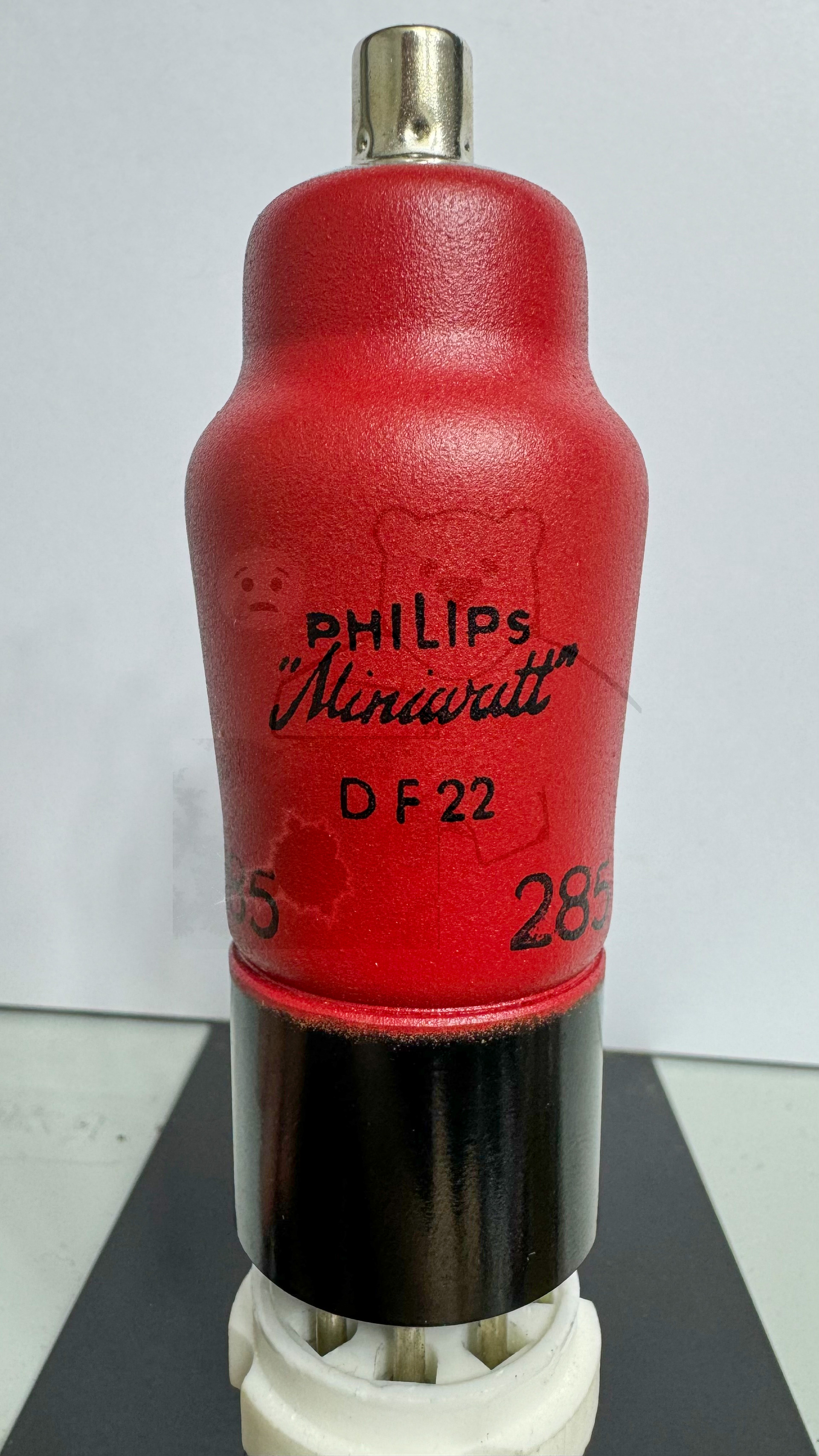

Röhre DF22 #3850 Bild 1

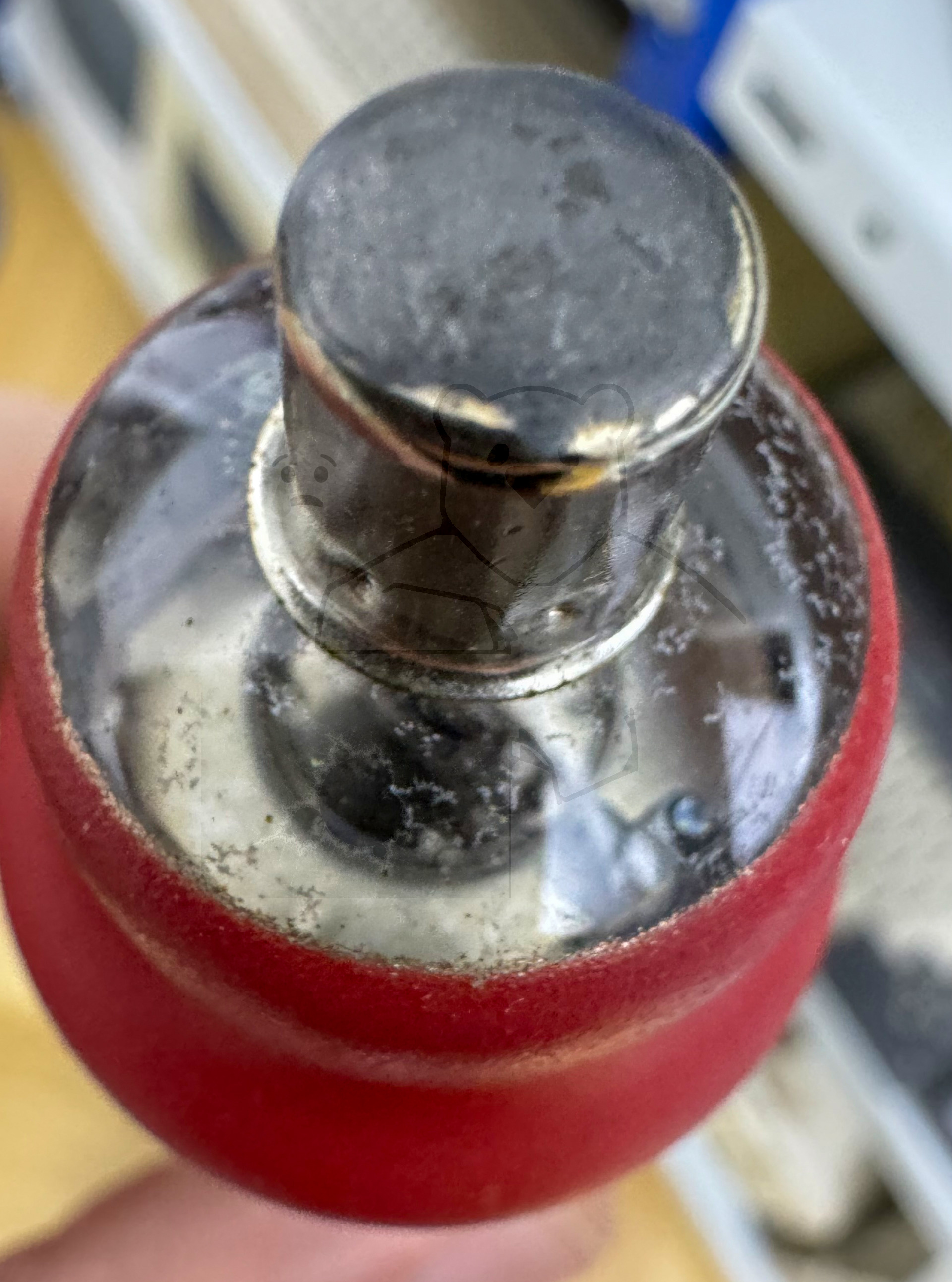

Röhre DF22 #3850 Bild 2

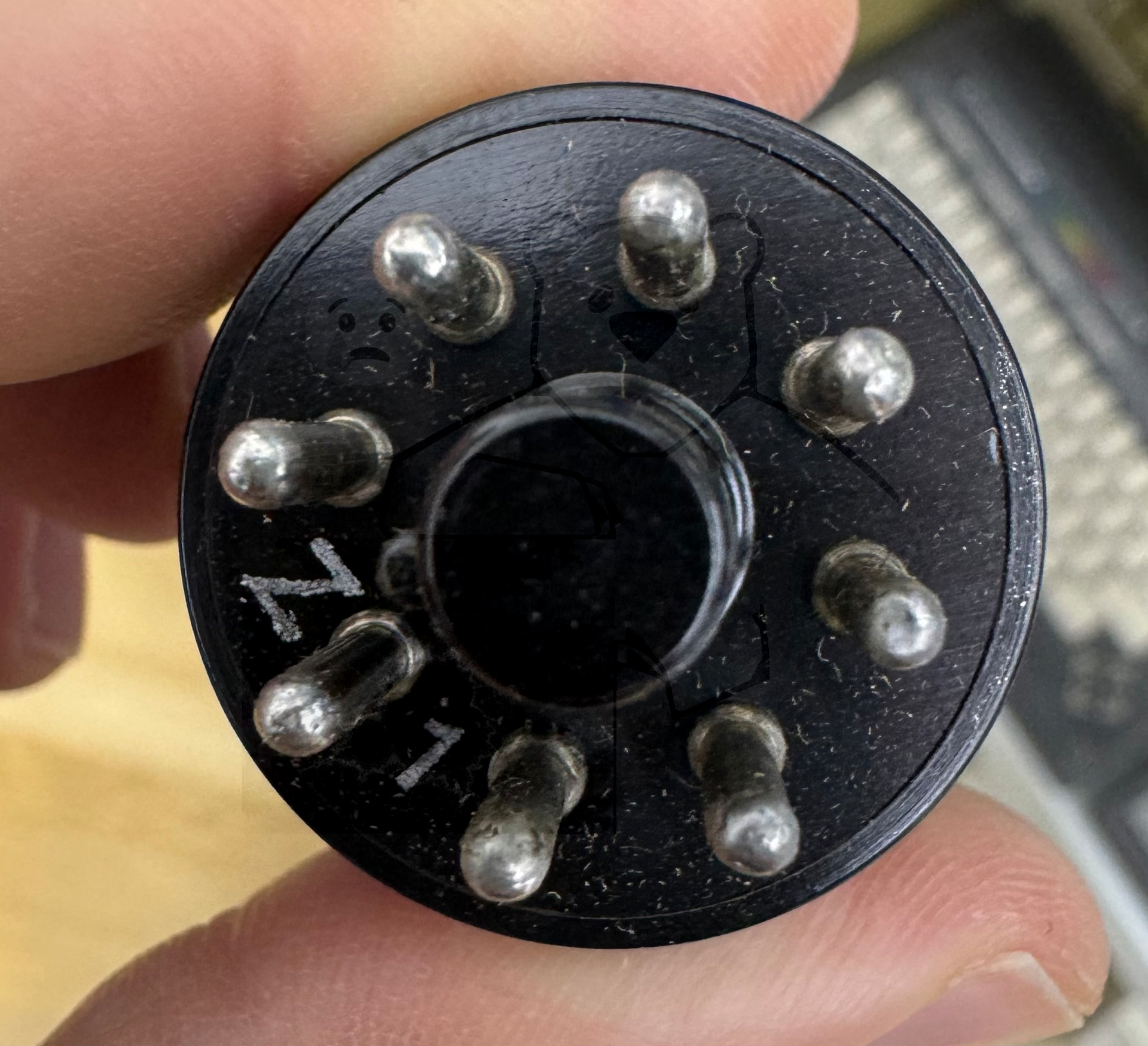

Röhre DF22 #3850 Bild 3

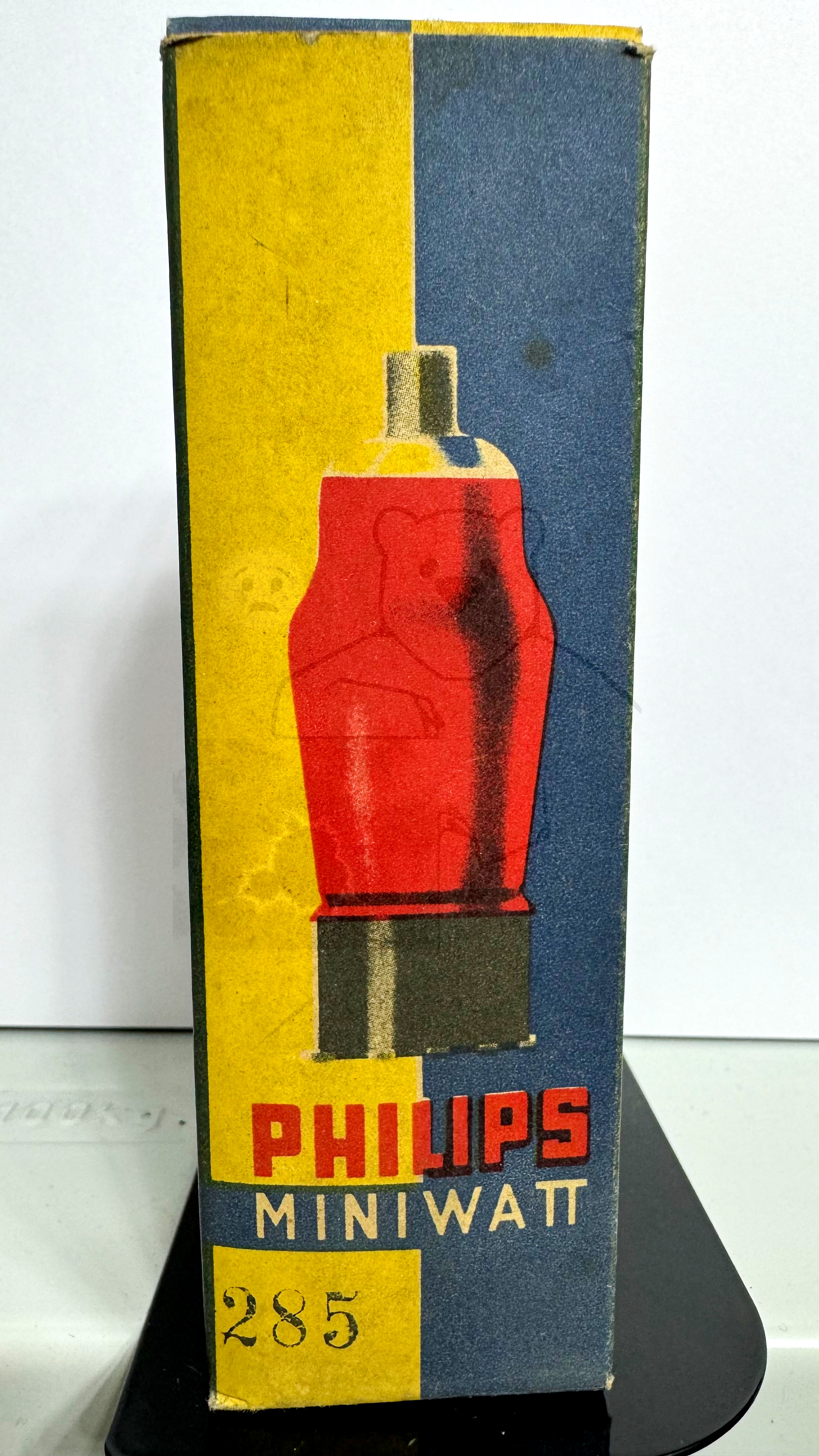

Röhre DF22 #3850 Verpackung Bild 1
Röhre DF22 #3850 Verpackung Bild 2

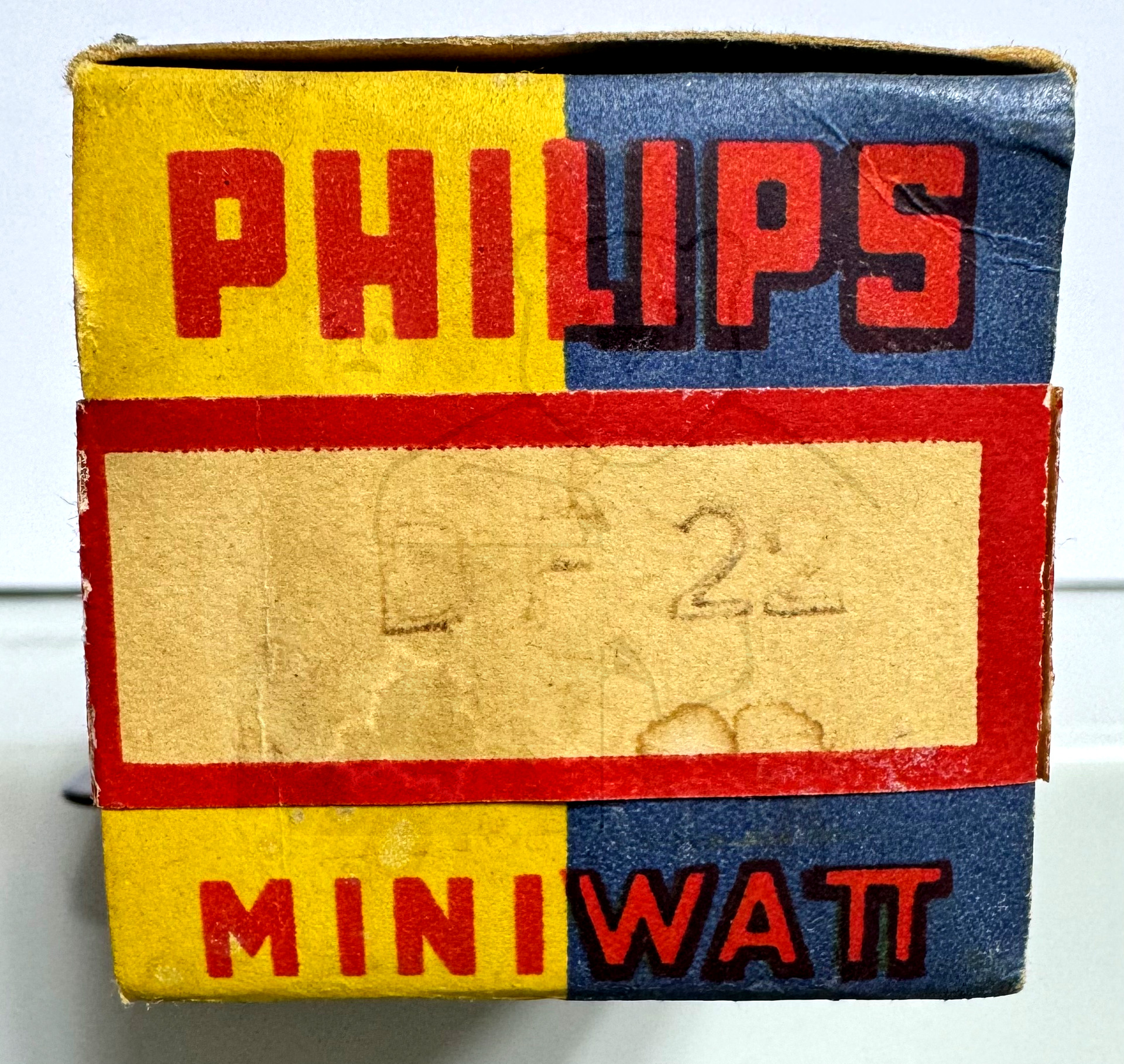

Röhre DF22 #3850 Verpackung Bild 3
