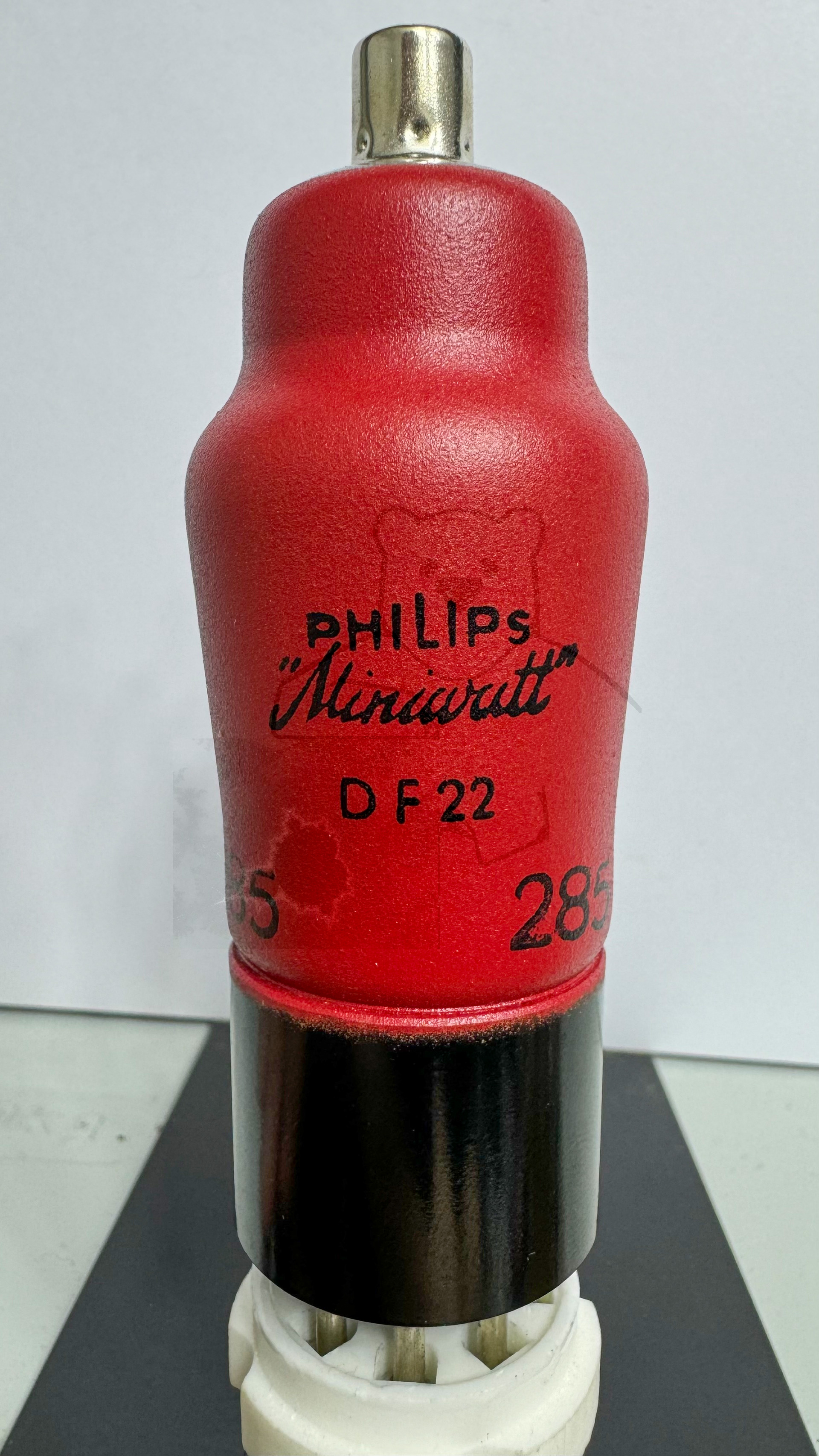

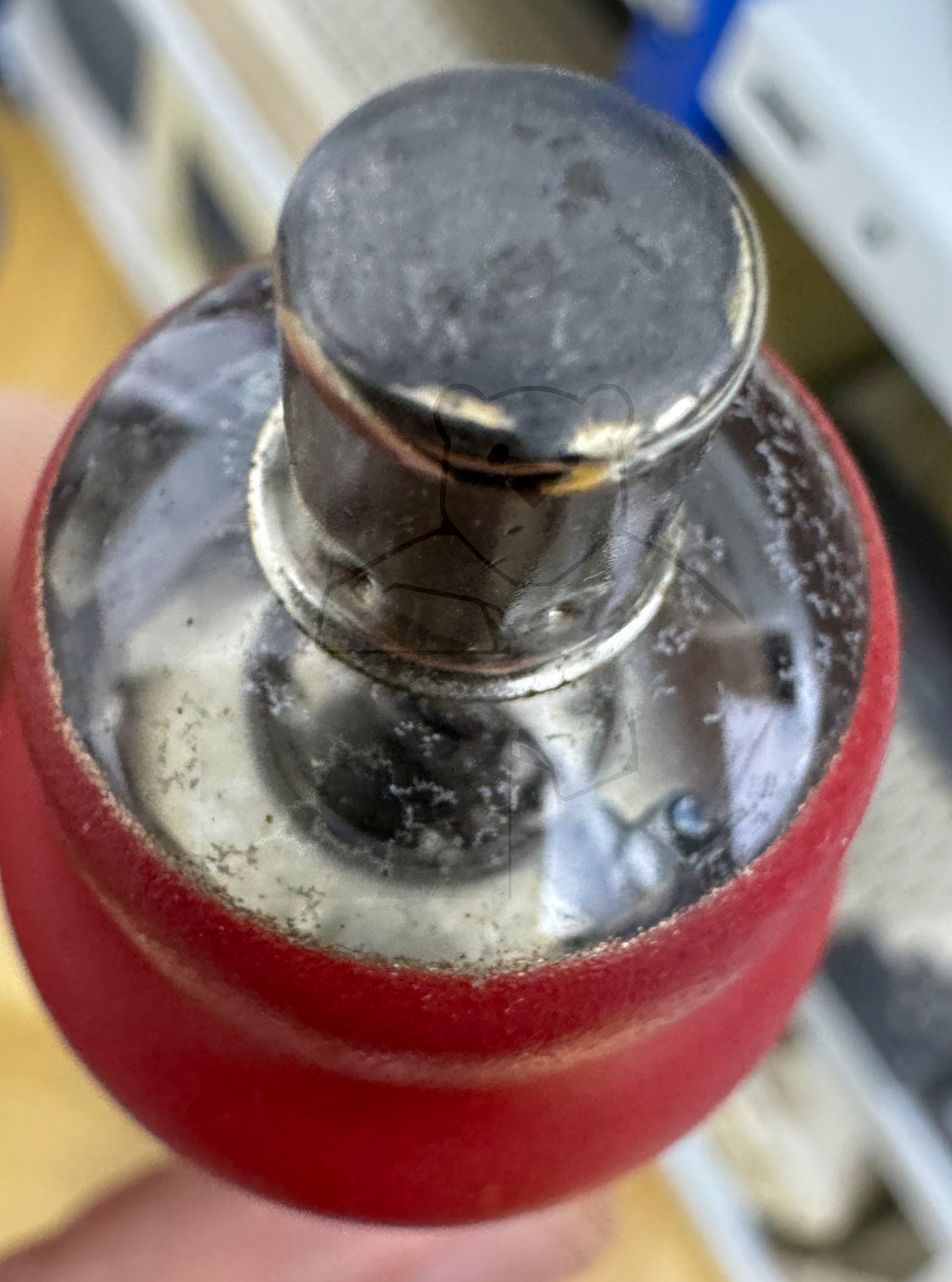

Daten und Bilder der Röhre: DF22

🔎 Beschreibung der Röhre: DF22

Name	DF22
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

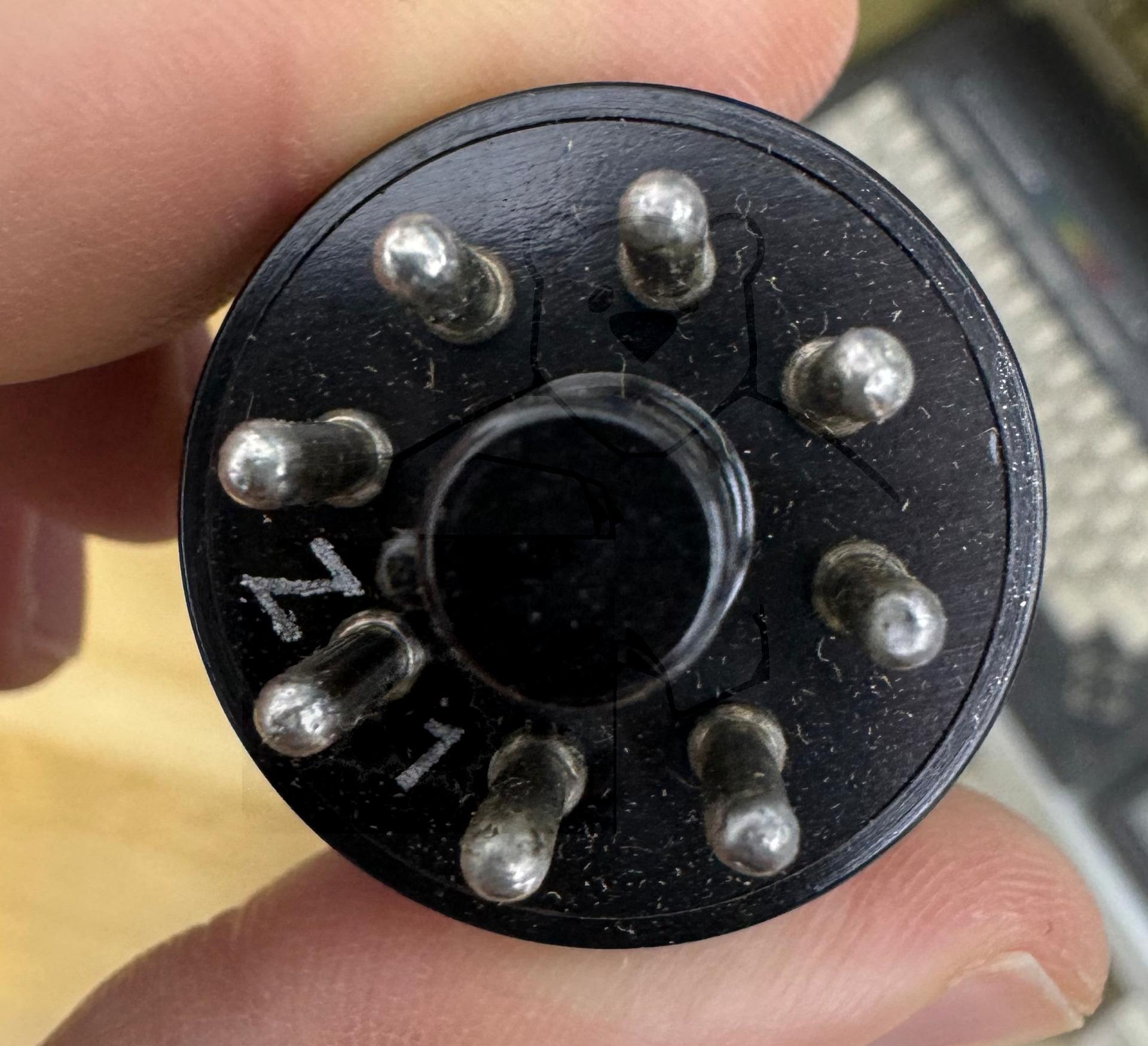

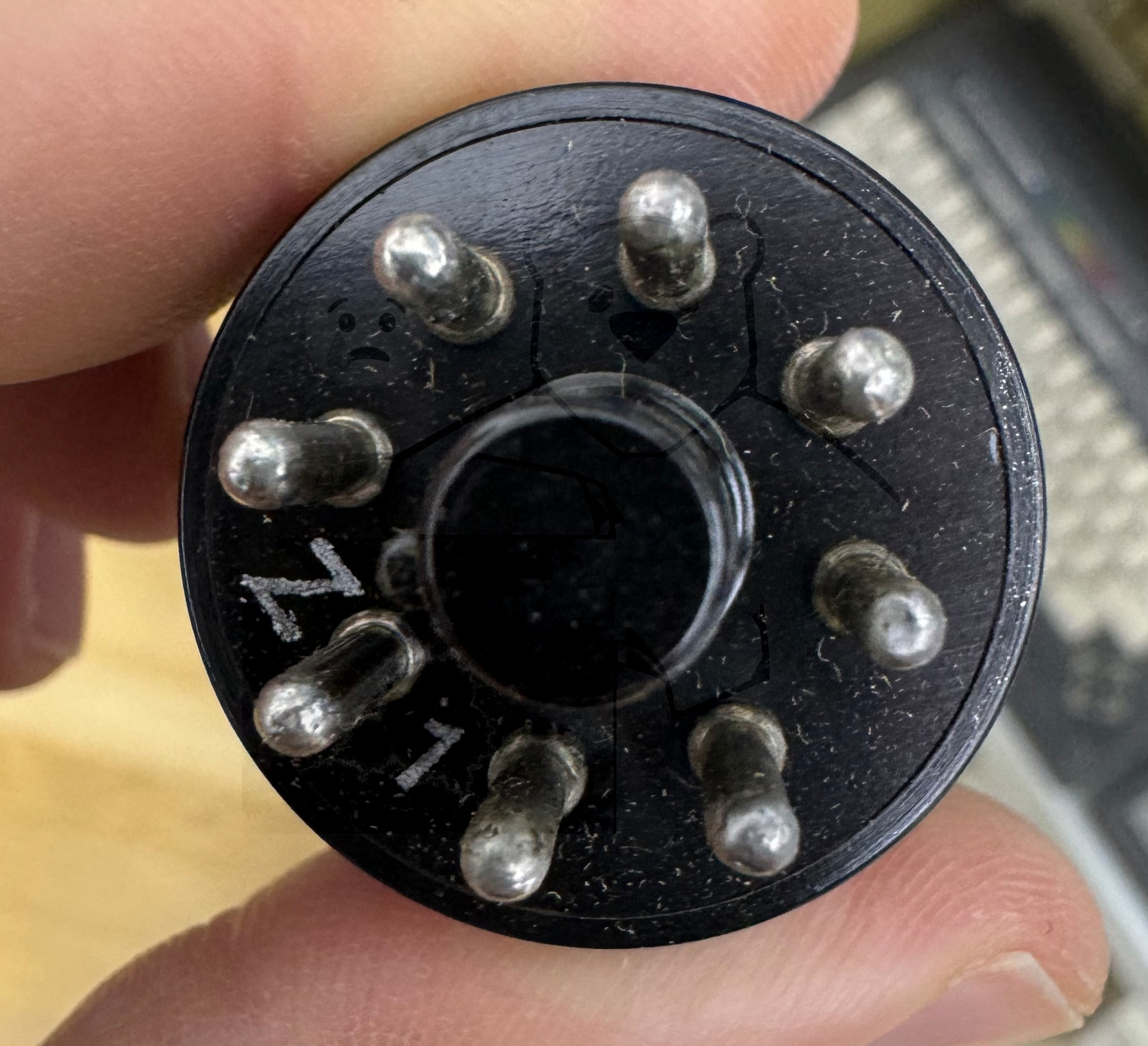

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 10:01:56

🔎 Beschreibung der Systeme für die Röhre: DF22

	System 1
Kathode	1
Gitter 1	Kappe
Gitter 2	4
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	2
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

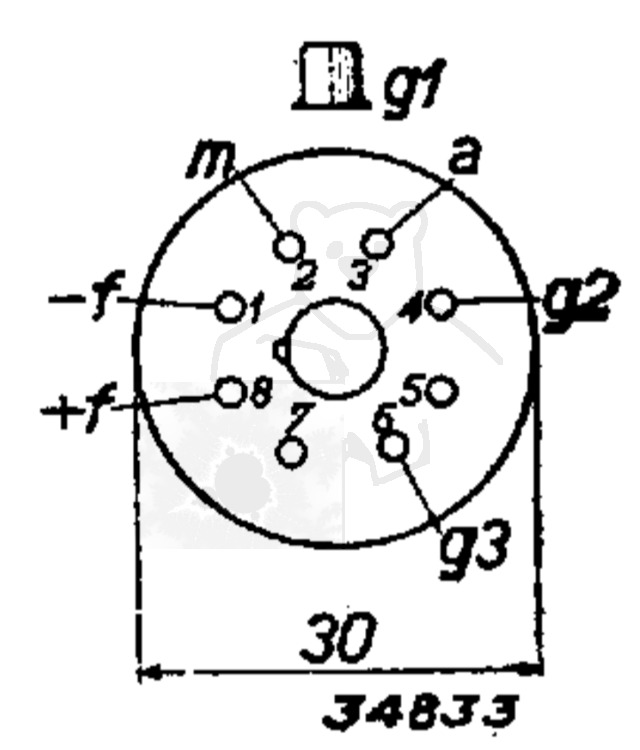

🔎 Sockelschaltung der DF22

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DF22
Anwendung DF22 Version 1.pdf (194 kB)
Anwendung DF22 Version 2 [www.tubedata.info].pdf (285 kB)
Anwendung DF22 Version 3 [www.tubedata.info].pdf (309 kB)
Datenblatt DF22 Miniwatt.pdf (122 kB)
Pruefkarte DF22 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte DF22 DF32 - Funke W19 Roehrenpruefer.pdf (165 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
