Daten und Bilder der Röhre: G1404

🔎 Beschreibung der Röhre: G1404 Inventarnummer: 03772

Name	→ G1404
Vergleichsname	1832 → 4G1000 → G4100 G4205 → RGN1404 V4200
Hersteller	→ Valvo
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.

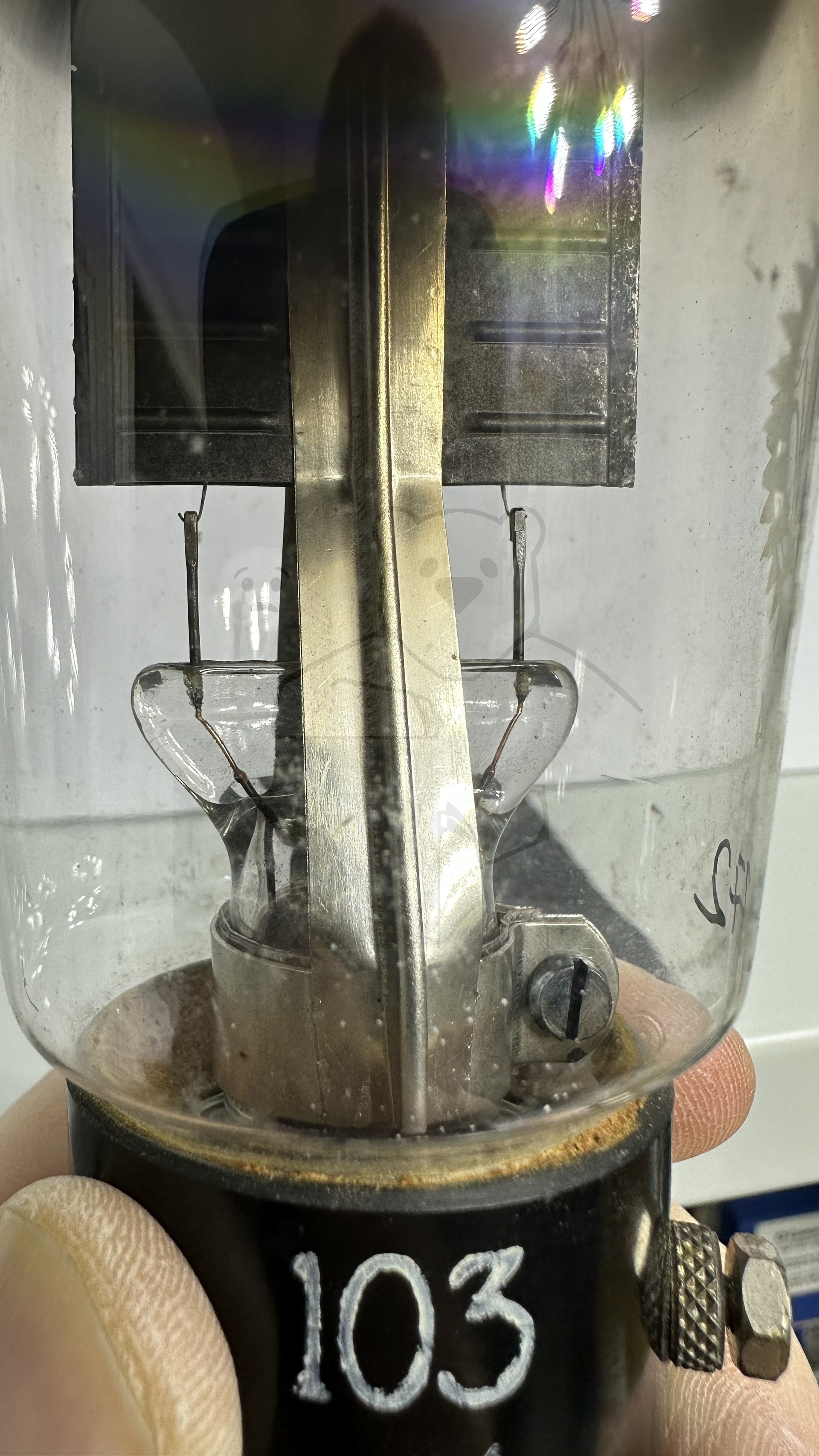

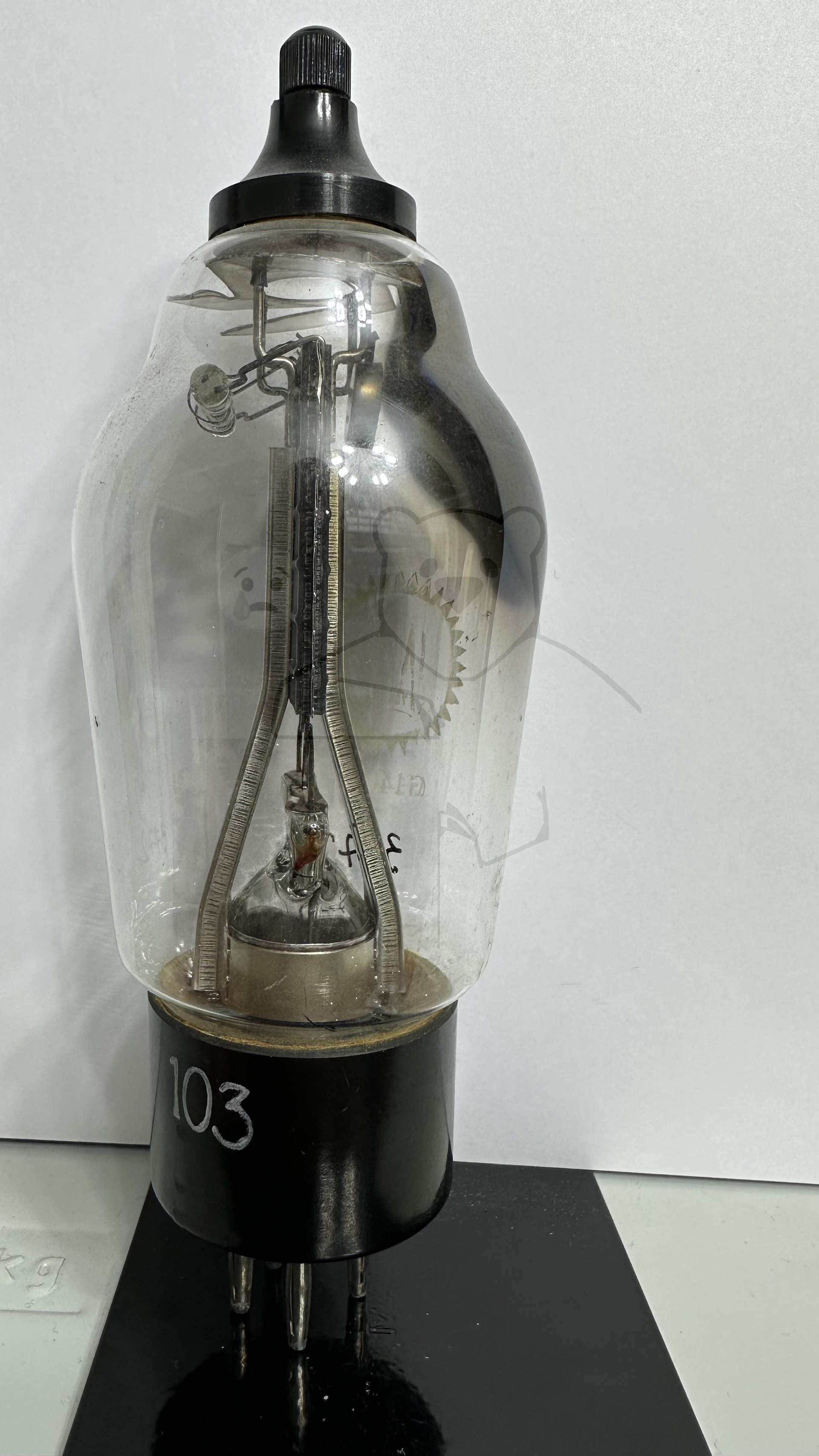

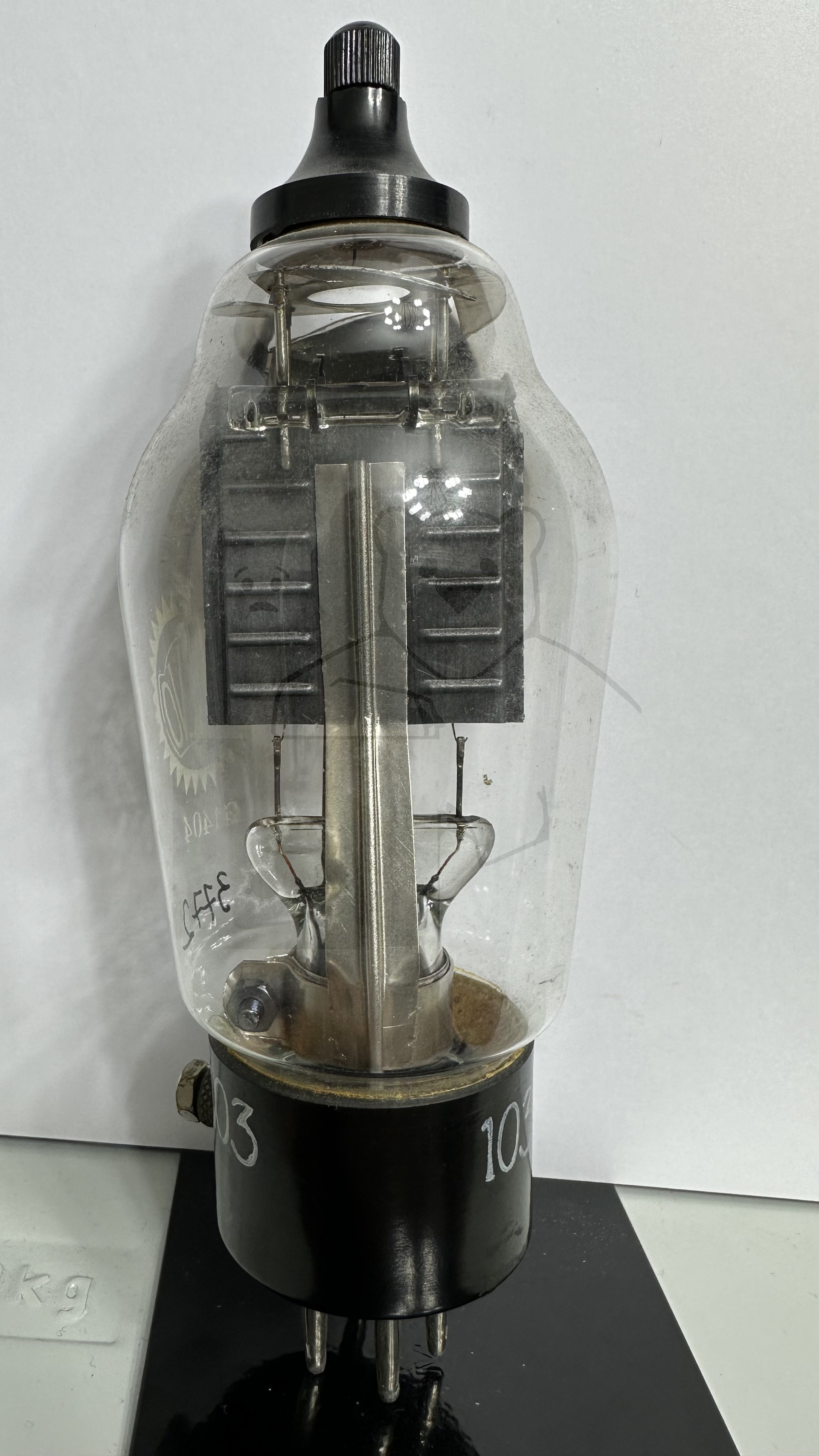

Informationen Röhrentyp	Es gab zwei Bauformen der RGN1404. Die 'kompakte' mit dem Anodenanschluß im Sockel, sowie eine mit Anodenkappe. Eine Besonderheit der Variante mit Anodenkappe ist, das diese auch über eine Seitenschraube verfügt mit der die Anodenkappe wieder mit dem Sockel verbunden werden kann.
Informationen
Kenn Nummer	103
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L16a

🔎 Beschreibung der Systeme für die Röhre: G1404

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2 oder Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der G1404

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: G1404
Datenblatt RGN1404 Telefunken.pdf (127 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
