Daten und Bilder der Röhre: RGN1404

🔎 Beschreibung der Röhre: RGN1404

Name	RGN1404
Vergleichsname	1832 → 4G1000 → G1404 → G4100 G4205 V4200
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.

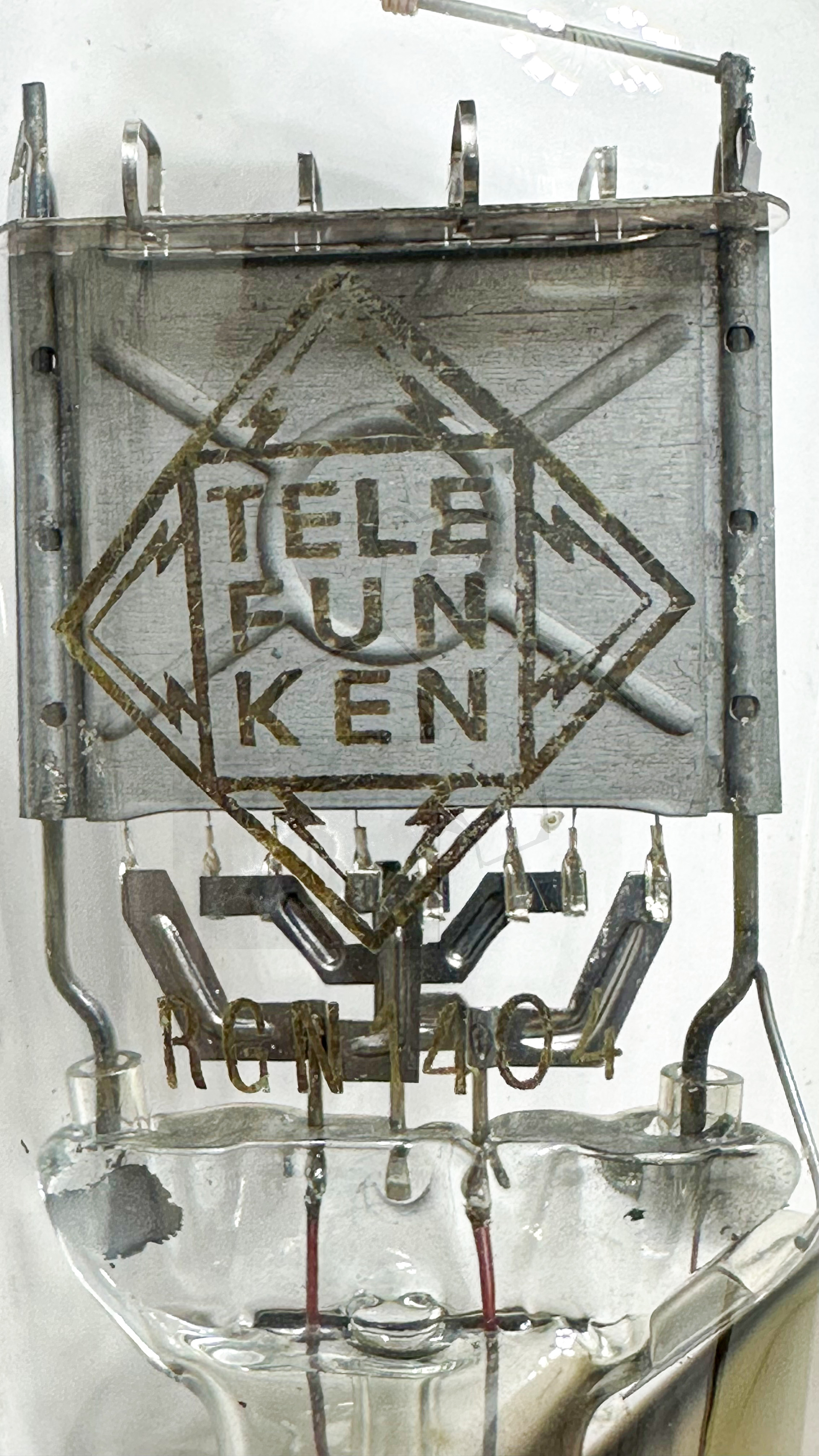

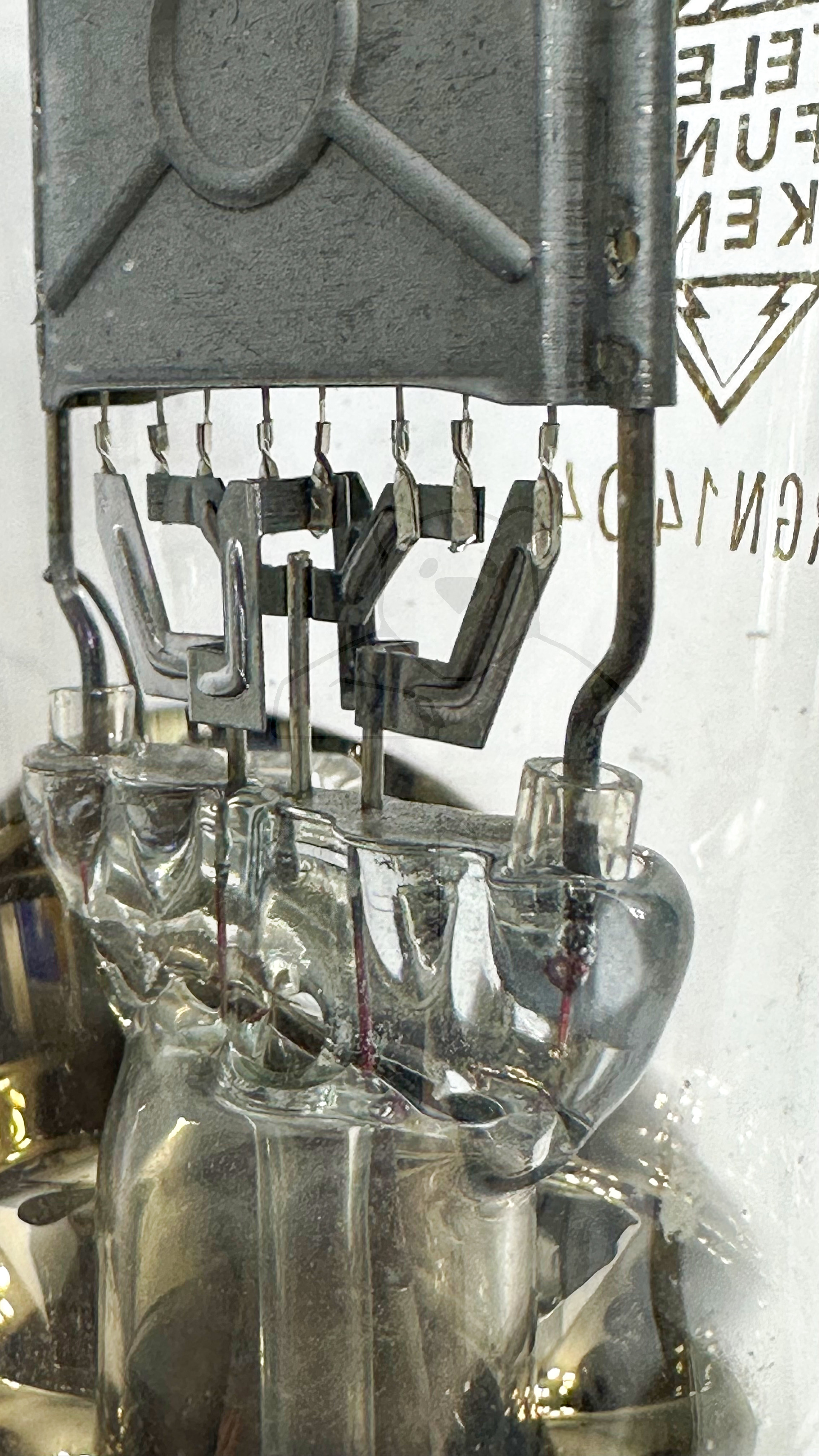

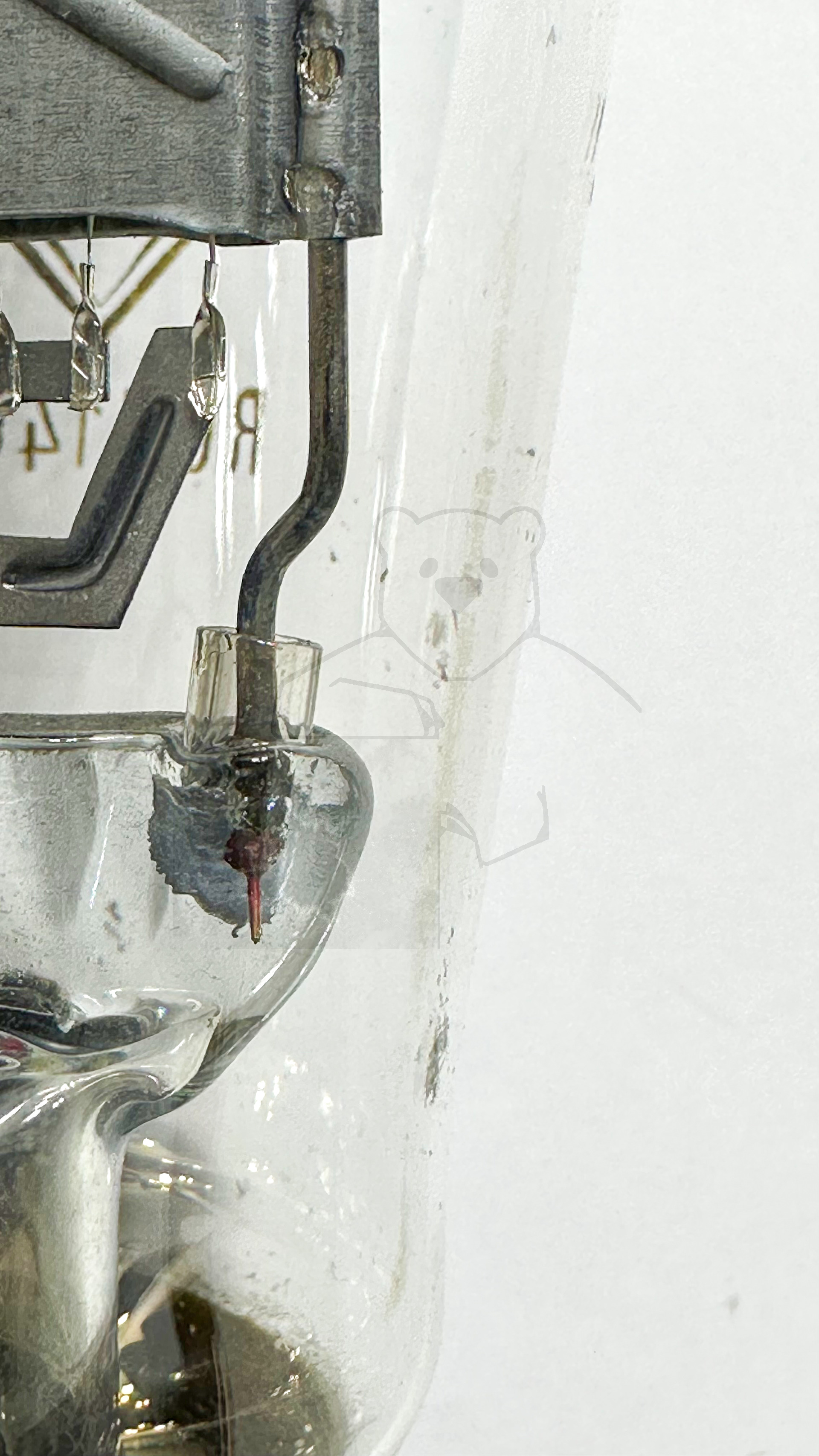

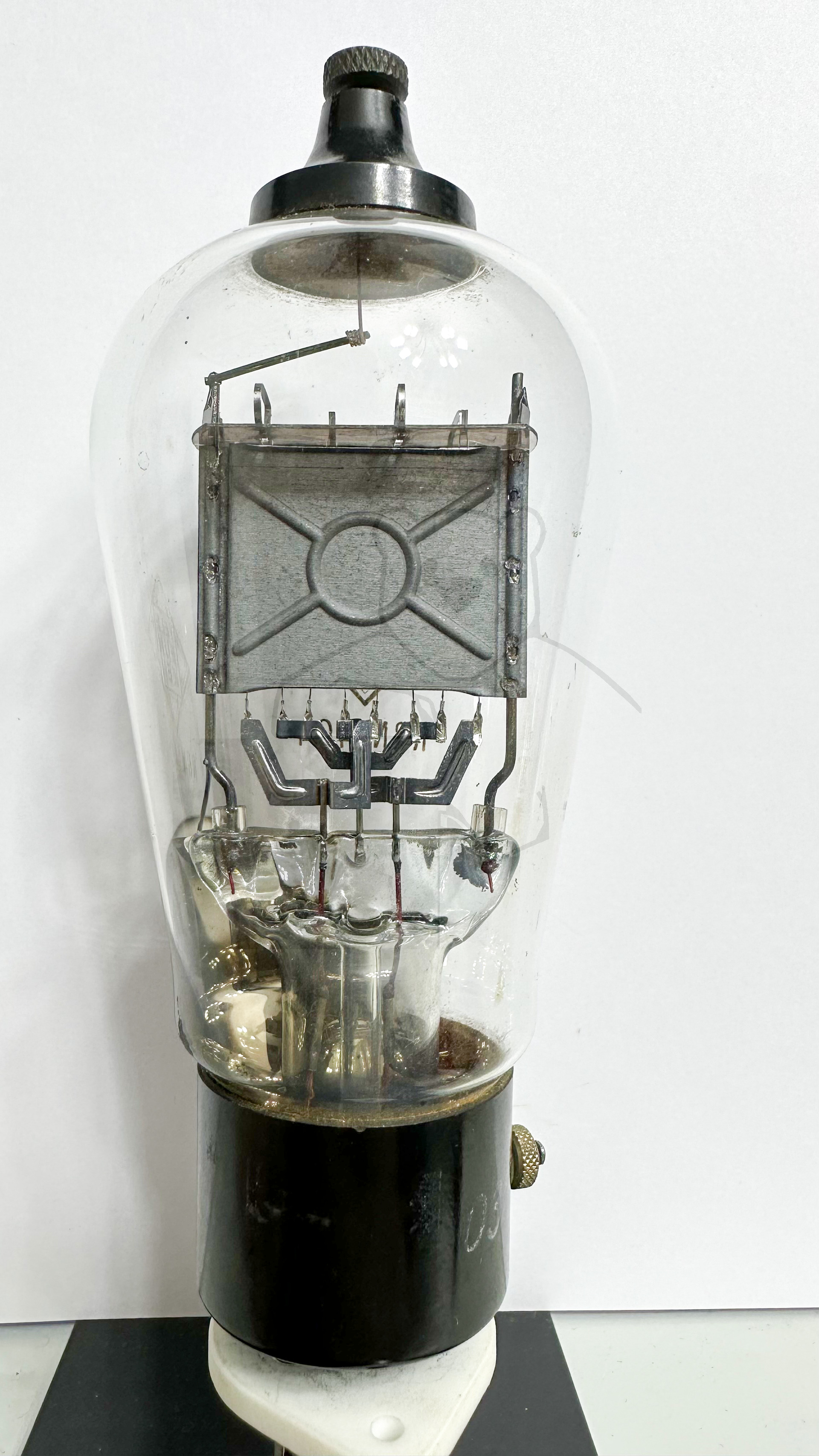

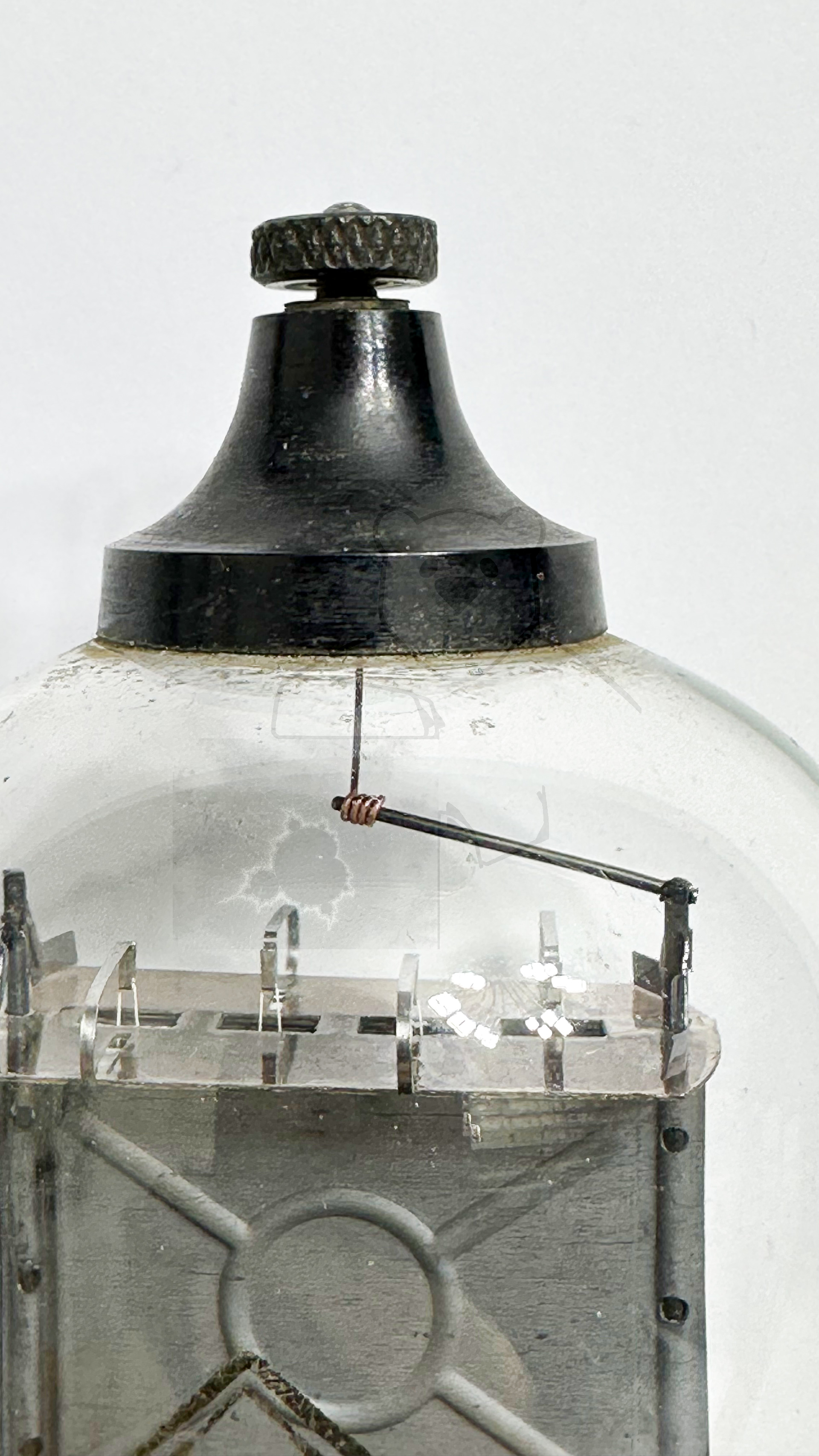

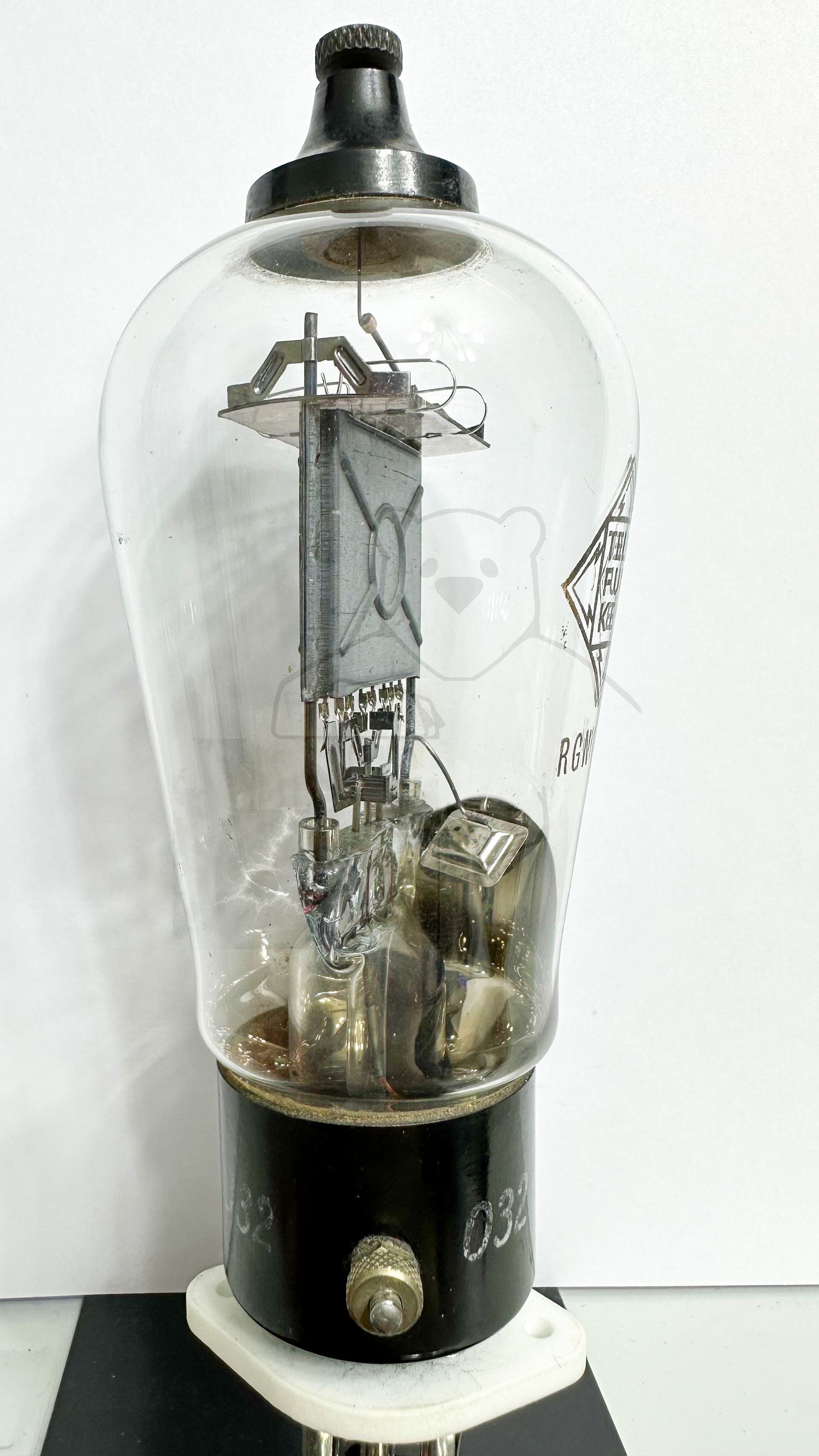

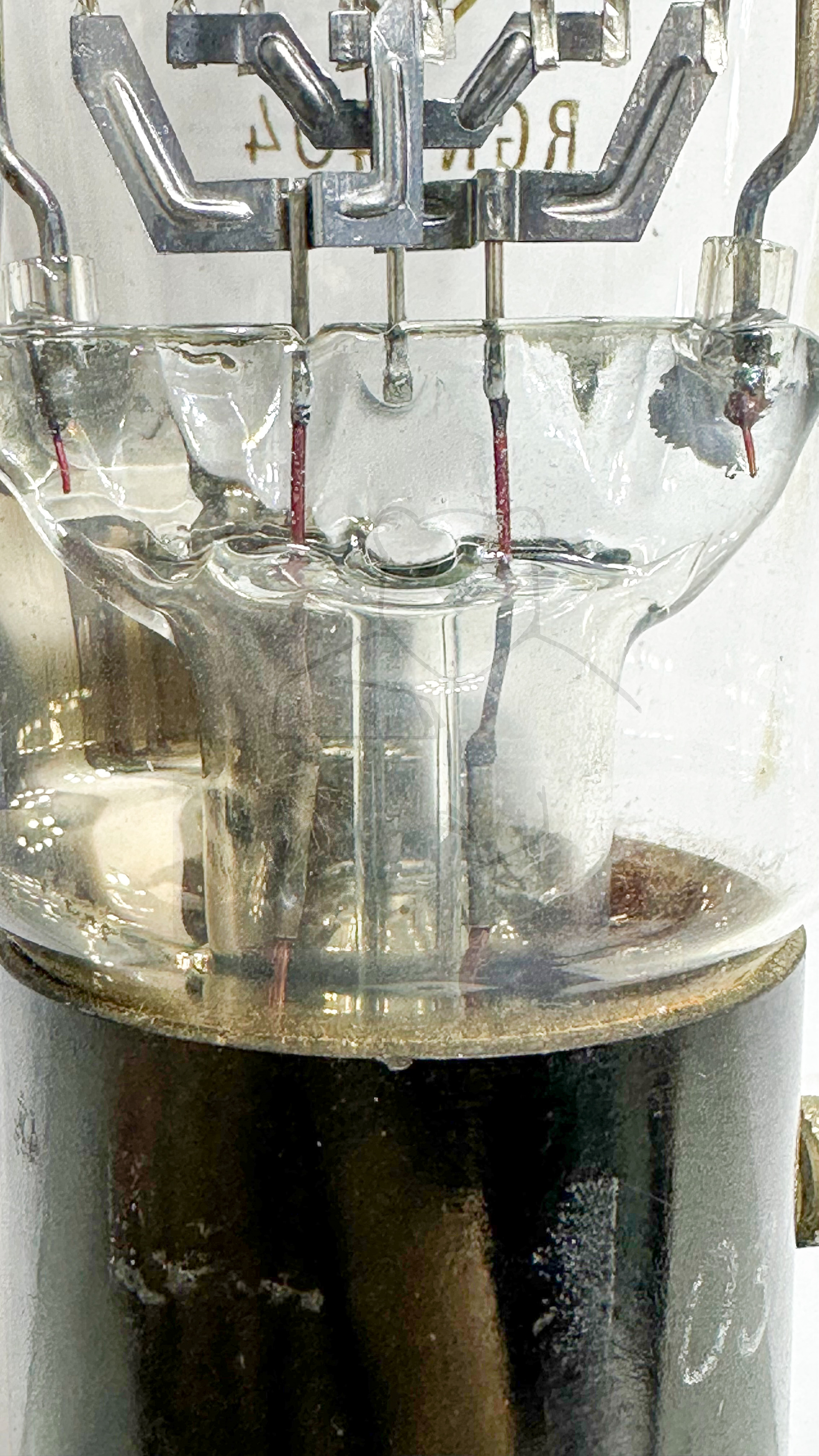

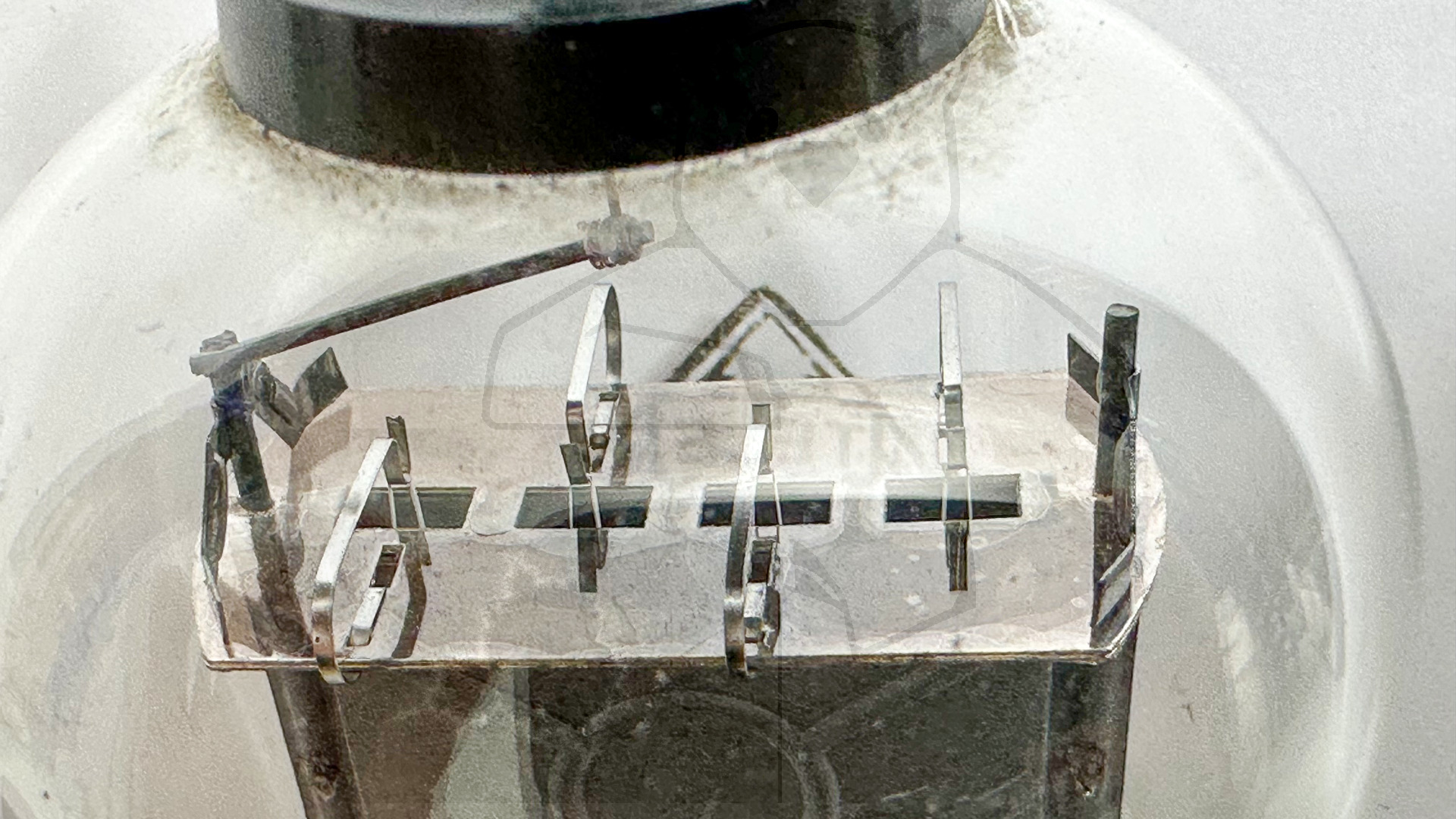

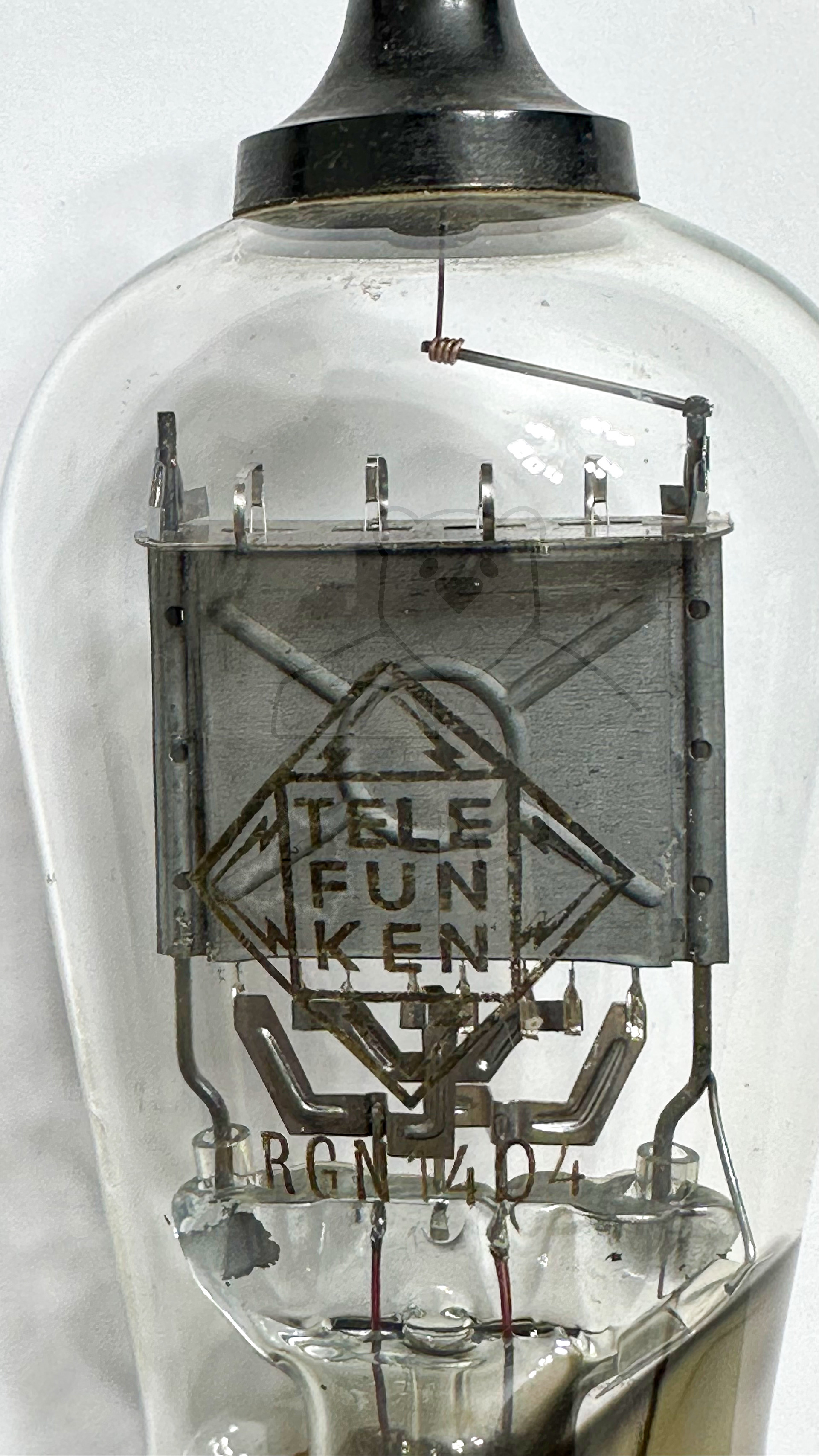

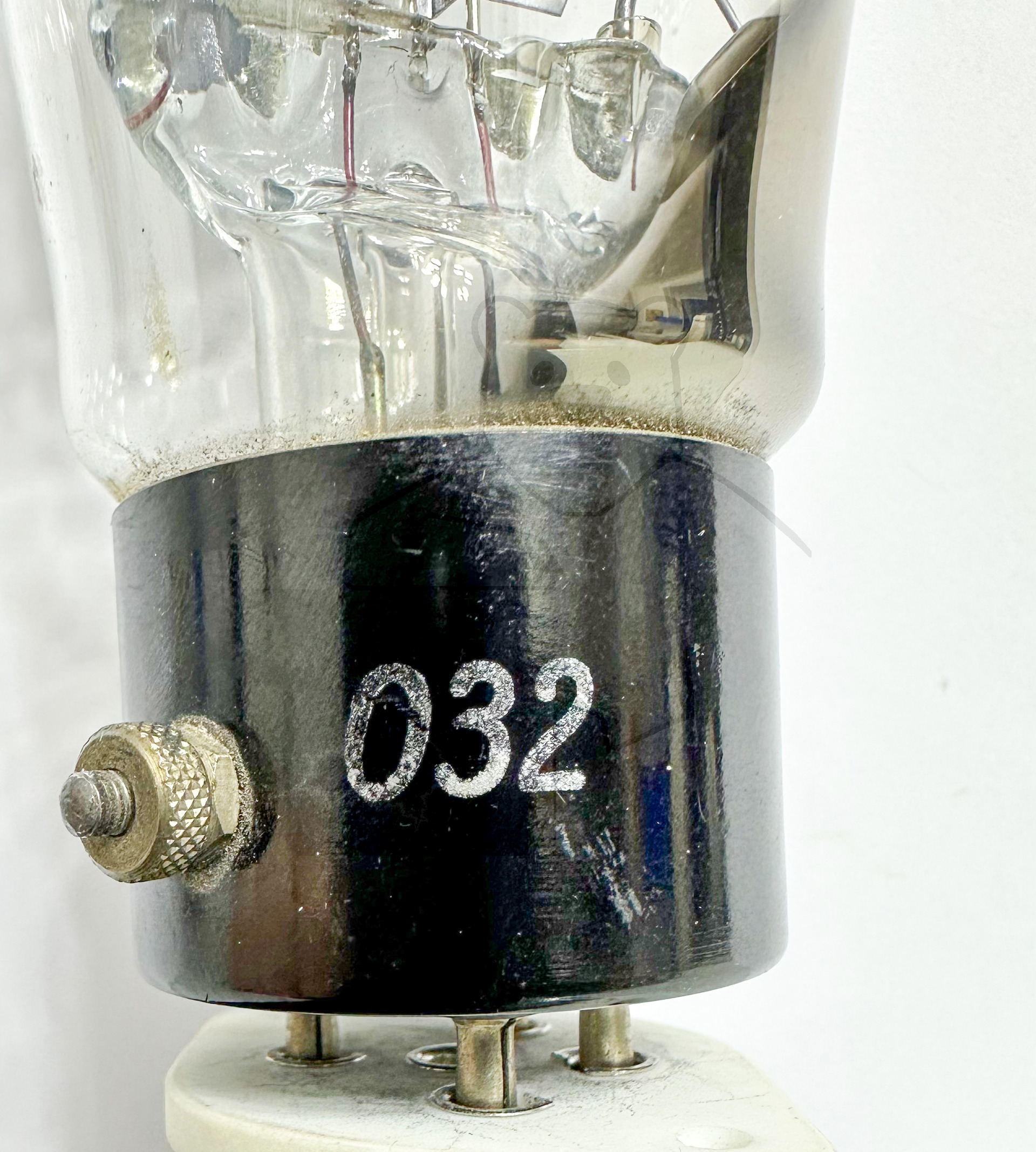

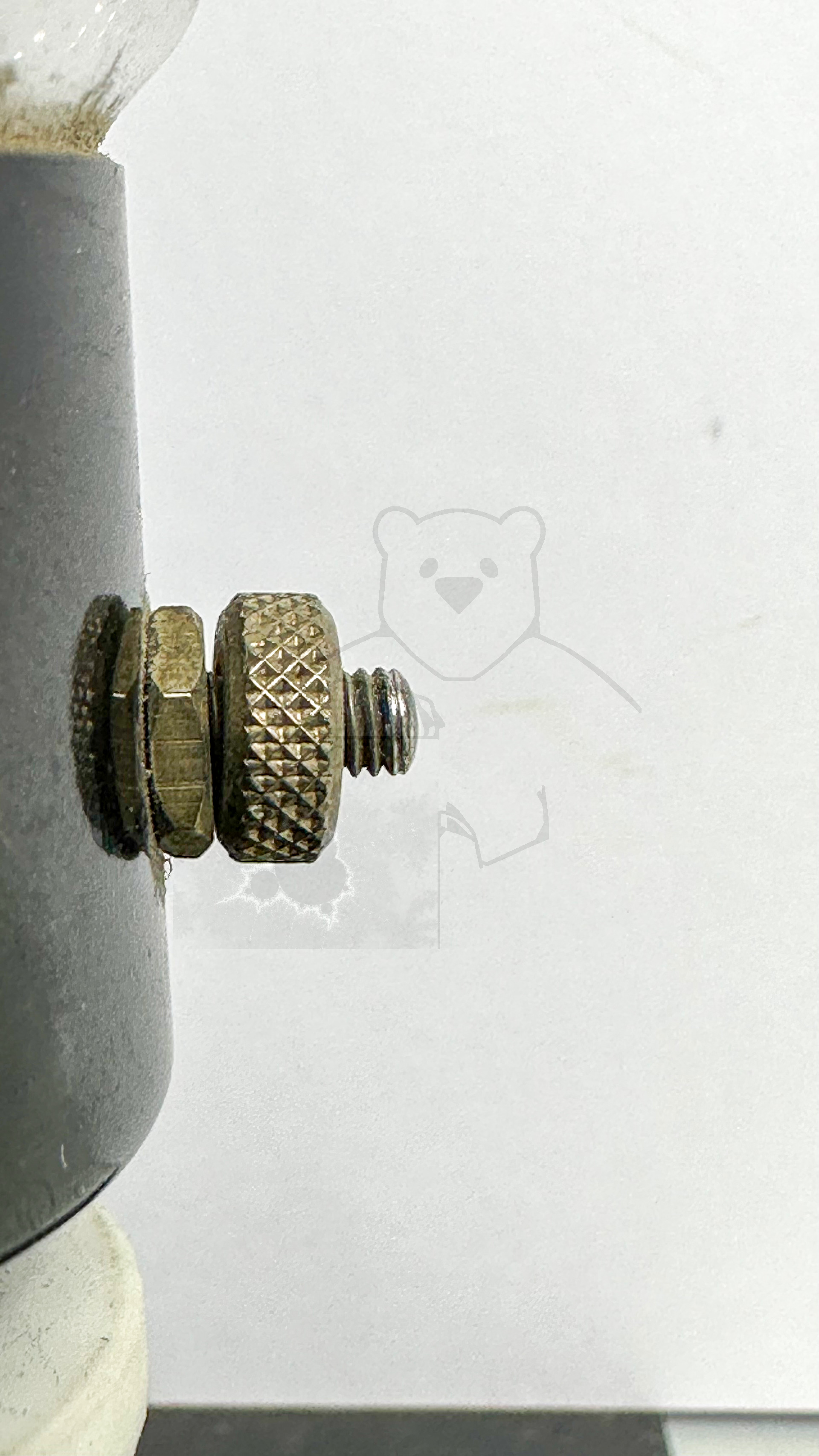

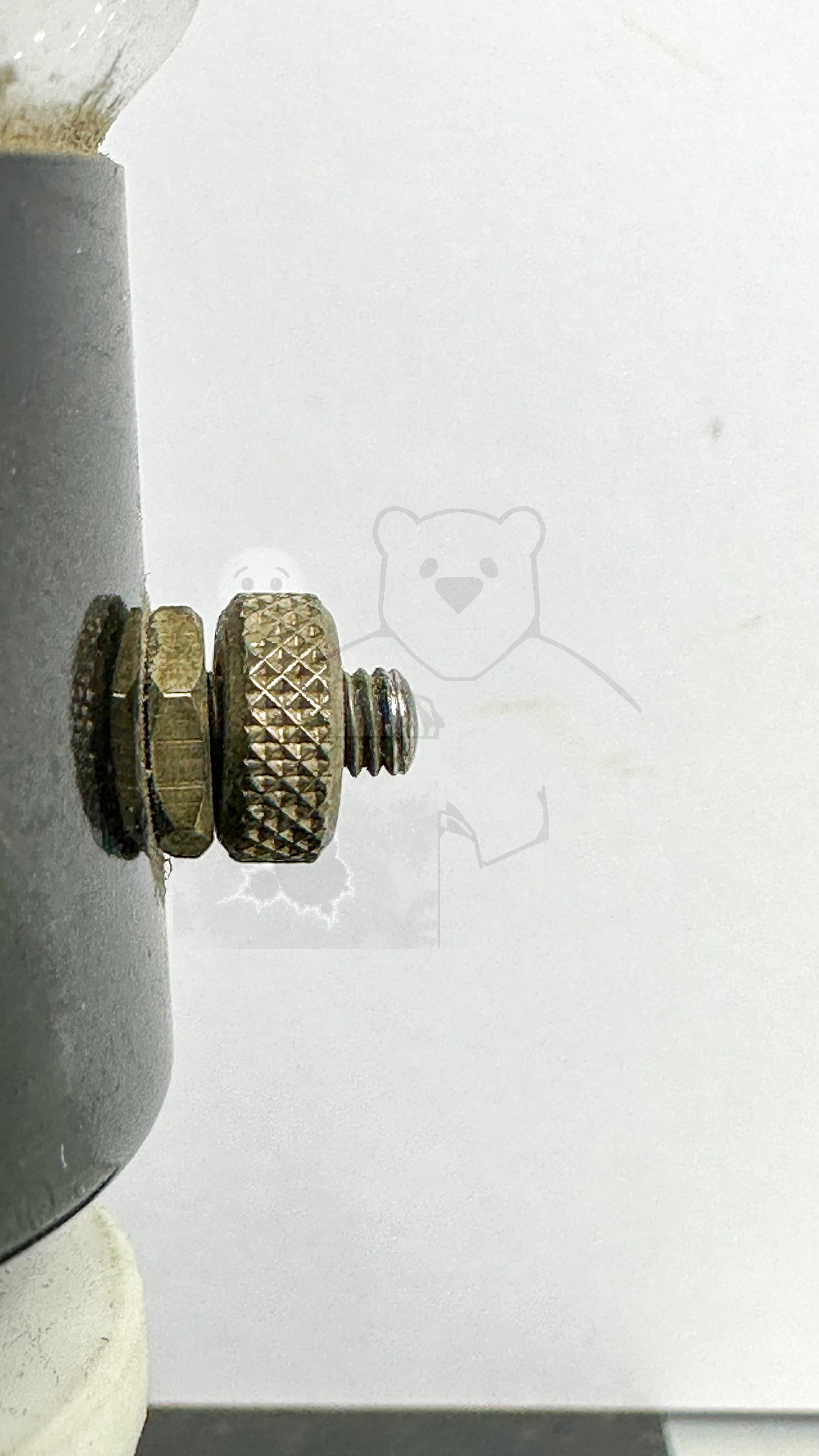

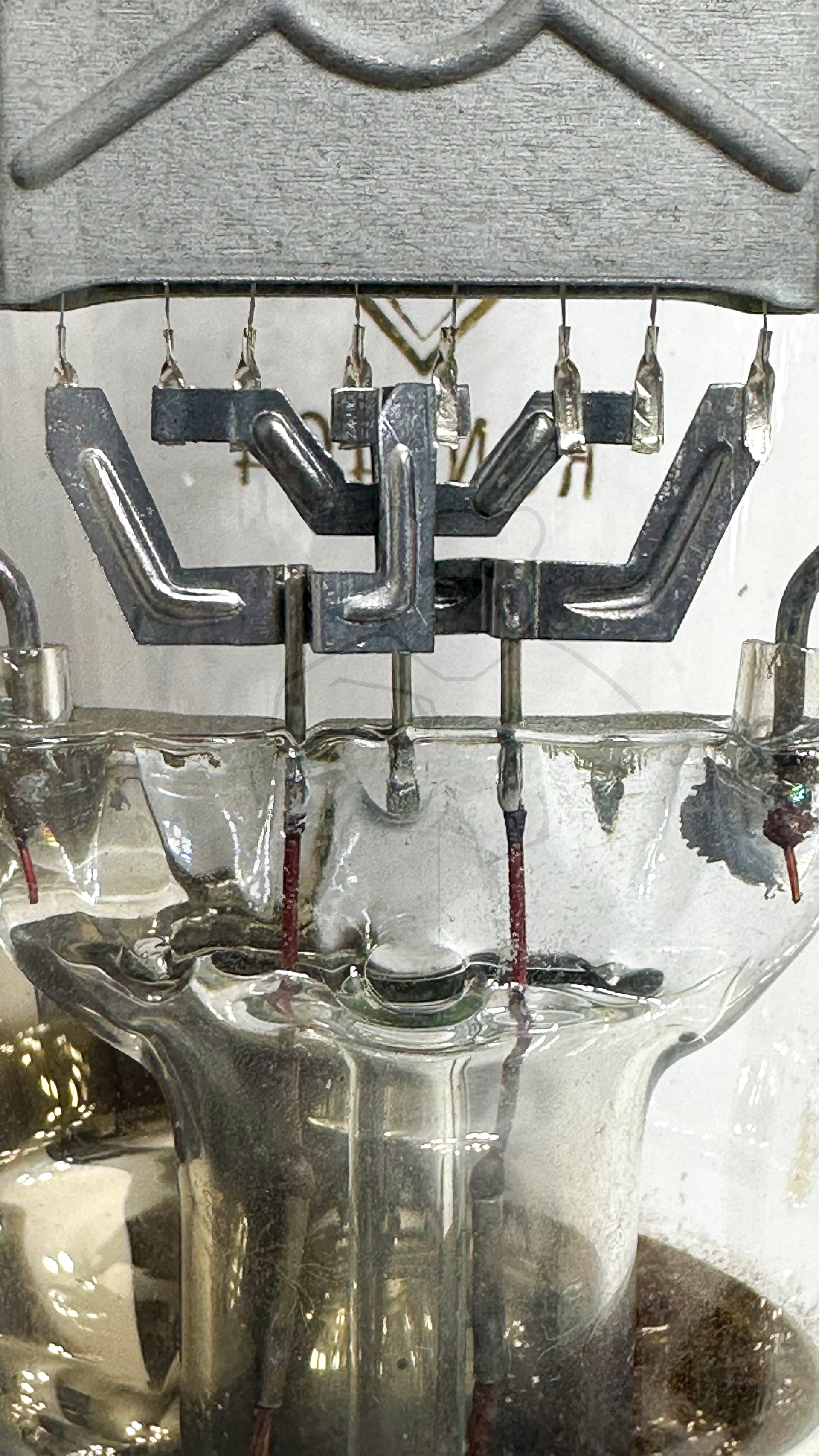

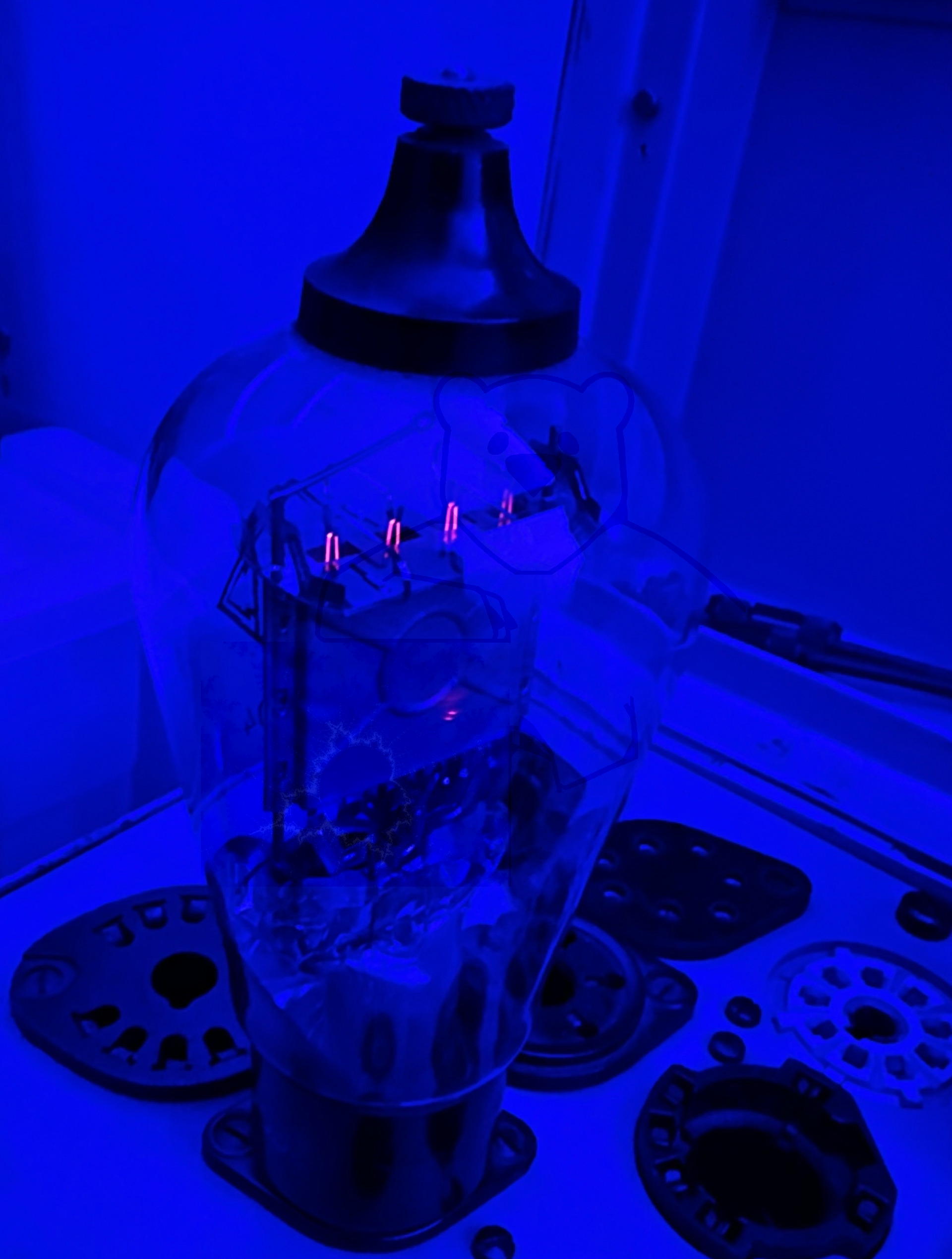

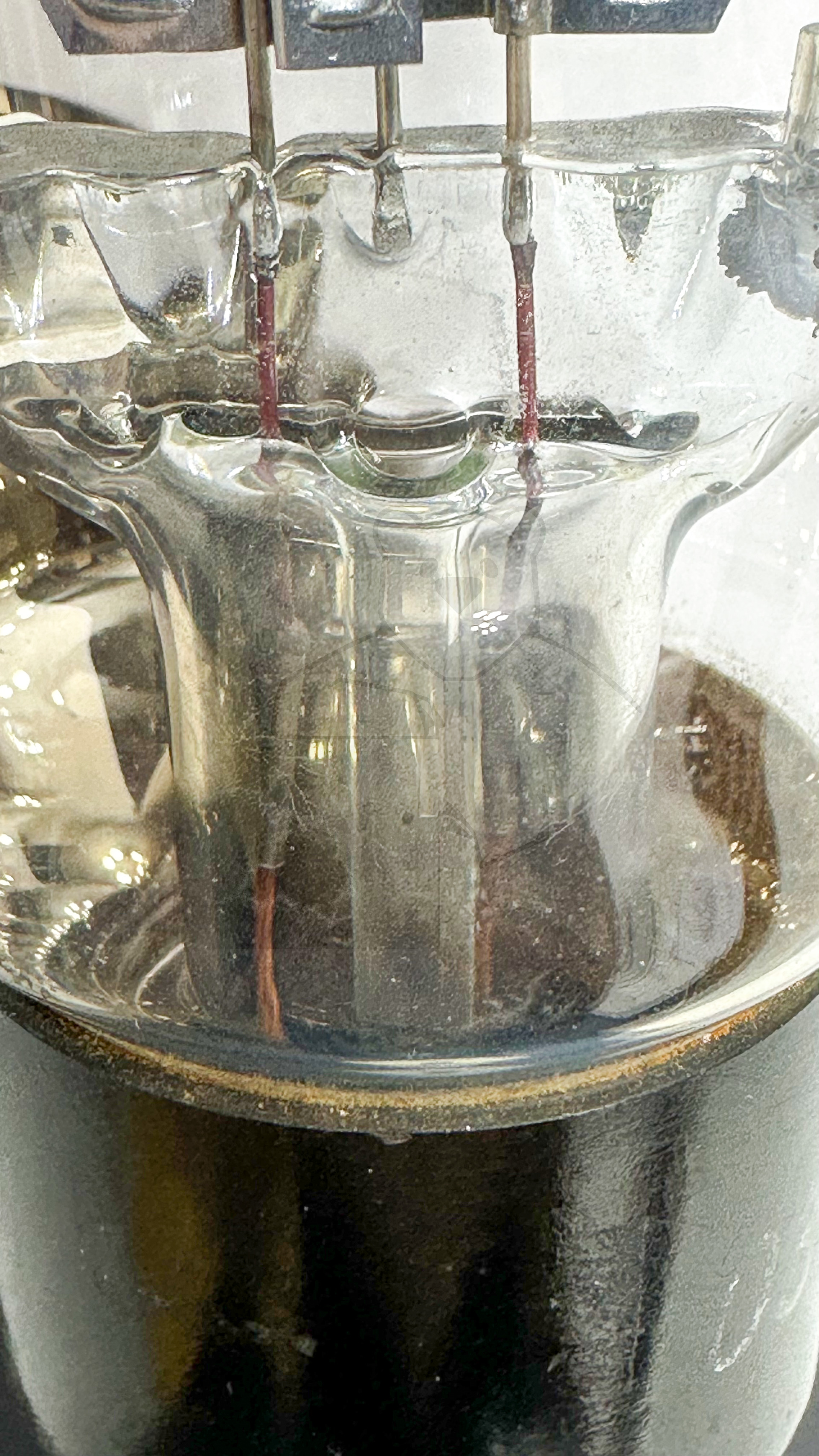

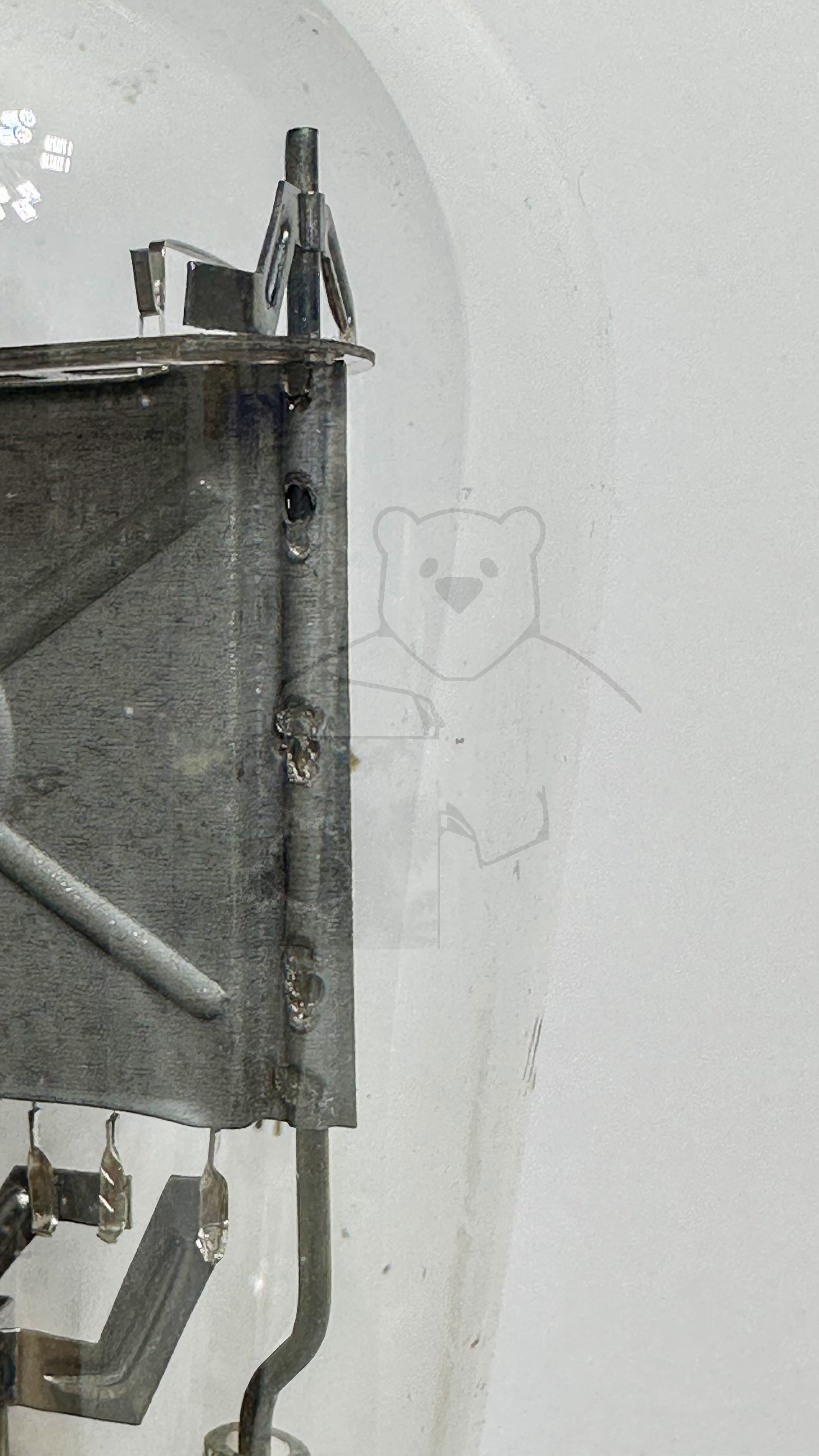

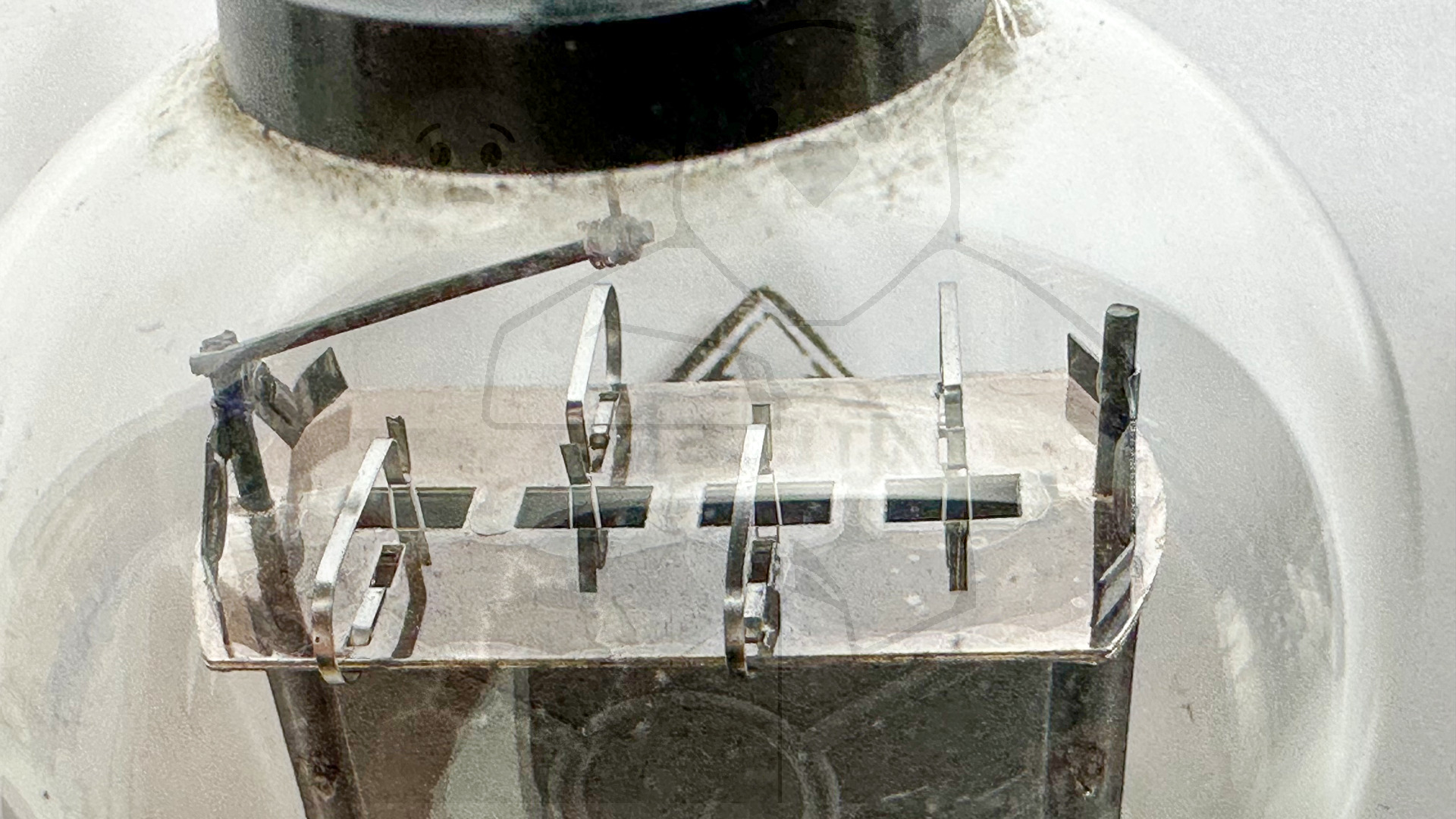

Zusätzliche Informationen	Es gab zwei Bauformen der RGN1404. Die 'kompakte' mit dem Anodenanschluß im Sockel, sowie eine mit Anodenkappe. Eine Besonderheit der Variante mit Anodenkappe ist, das diese auch über eine Seitenschraube verfügt mit der die Anodenkappe wieder mit dem Sockel verbunden werden kann.
Letzte Änderung	28.09.2023 20:20:05

🔎 Beschreibung der Systeme für die Röhre: RGN1404

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Stift 2 oder Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

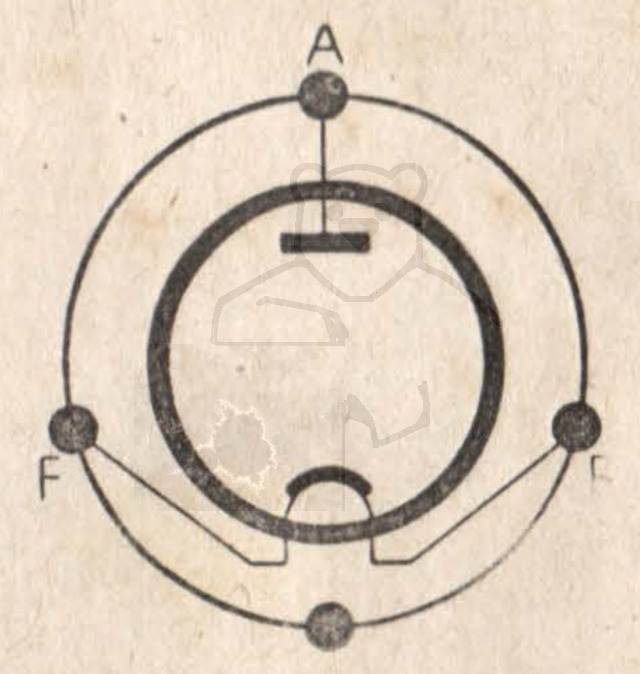

🔎 Sockelschaltung der RGN1404

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu RGN1404

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/ztk5xoJCbxE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: RGN1404
Datenblatt RGN1404 Telefunken.pdf (127 kB)
Pruefkarte RGN1304 RGN1404 G495 G1404 G4205 V495 V4200 505 1832 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte RGN1404 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
