Daten und Bilder der Röhre: EBF11G

🔎 Beschreibung der Röhre: EBF11G Inventarnummer: 03679

Name	→ EBF11G
Vergleichsname	→ EBF11
Hersteller	→ Telefunken, Roehrenwerk Ulm
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen	A FH
Kenn Nummer	264
Ätz- Produktionscode	ky 03
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S110a

🔎 Beschreibung der Systeme für die Röhre: EBF11G

	System 1	System 2
Kathode	8	8
Gitter 1		7
Gitter 2		6
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	1
Anode 2	5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Demodulator	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EBF11G

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBF11G
Anwendung EBF11 Blatt 1.pdf (564 kB)
Anwendung EBF11 Blatt 2.pdf (2888 kB)
Datenblatt EBF11 Philips.pdf (49 kB)
Datenblatt EBF11 RFT.pdf (85 kB)
Datenblatt EBF11 Telefunken.pdf (749 kB)
Pruefkarte EBF11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EBF11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EBF11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
Pruefkarte EBF11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EBF11G

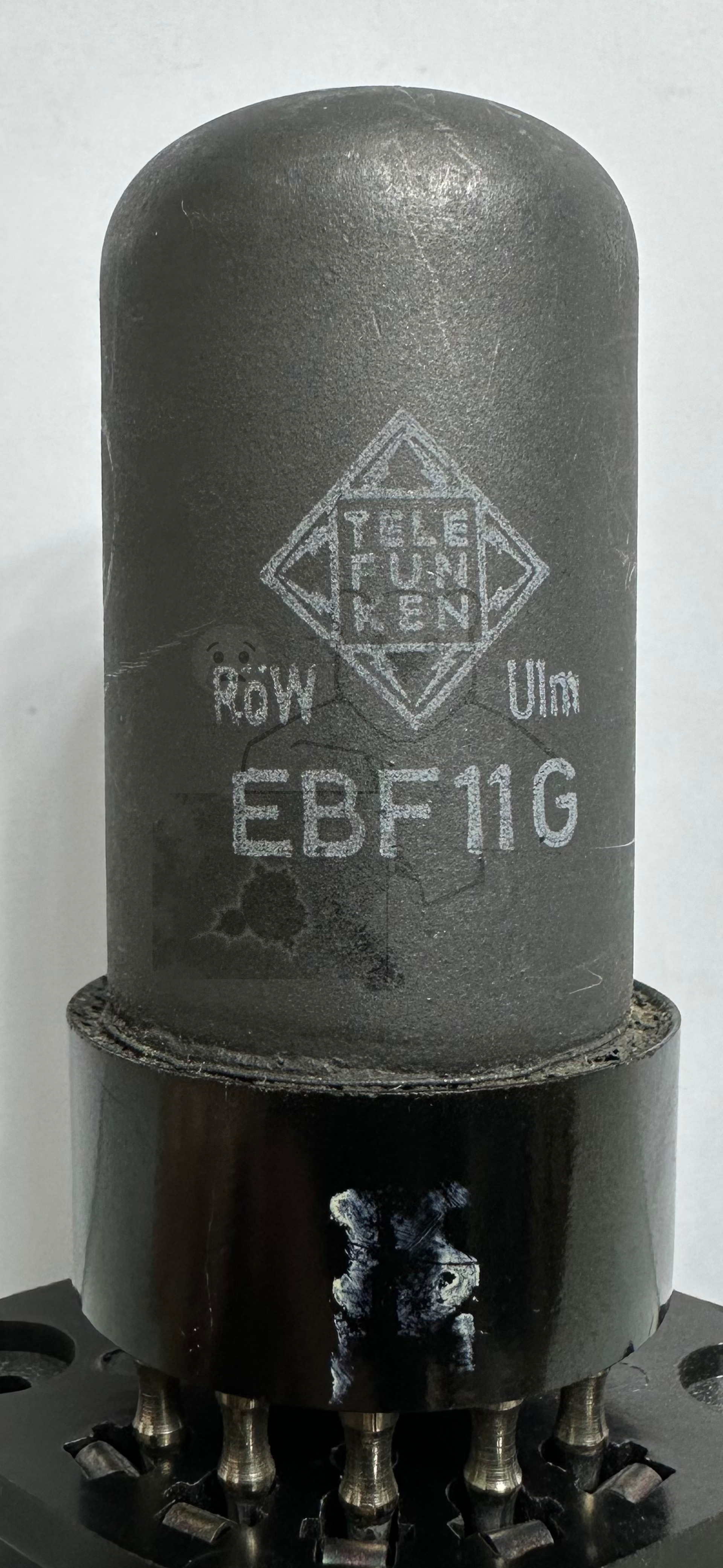

Röhre EBF11G #3679 Bild 1
