Daten und Bilder der Röhre: EBF11

🔎 Beschreibung der Röhre: EBF11 Inventarnummer: 03669

Name	→ EBF11
Vergleichsname	→ EBF11G
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S37b

🔎 Beschreibung der Systeme für die Röhre: EBF11

	System 1	System 2
Kathode	8	8
Gitter 1		7
Gitter 2		6
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4	1
Anode 2	5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Demodulator	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EBF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBF11
Anwendung EBF11 Blatt 1.pdf (564 kB)
Anwendung EBF11 Blatt 2.pdf (2888 kB)
Anwendung EBF11 Funkwerk Röhren Dokumente.pdf (4977 kB)
Datenblatt EBF11 Philips.pdf (49 kB)
Datenblatt EBF11 RFT.pdf (85 kB)
Datenblatt EBF11 Telefunken.pdf (749 kB)
Pruefkarte EBF11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EBF11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EBF11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)
Pruefkarte EBF11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: EBF11

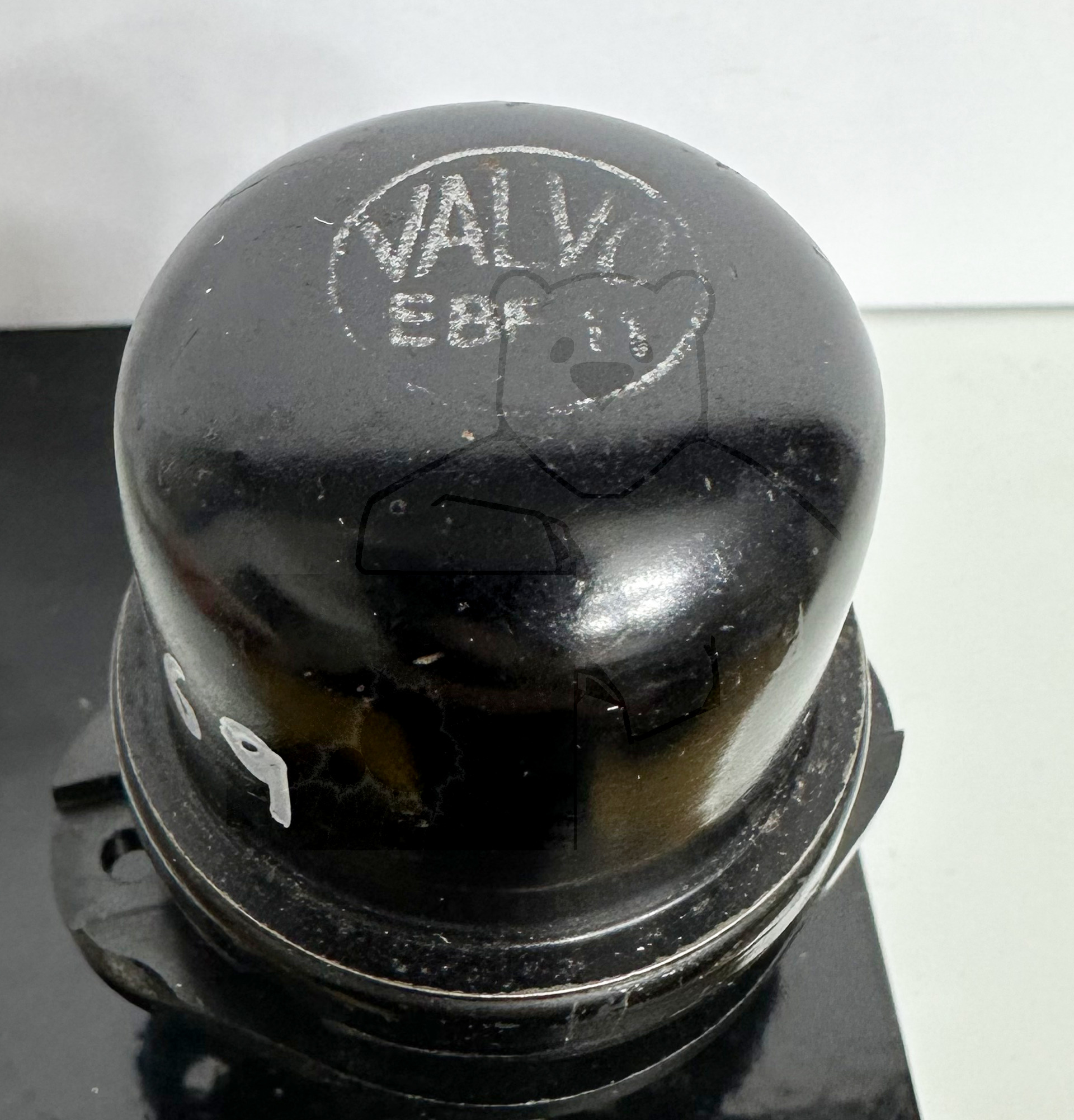

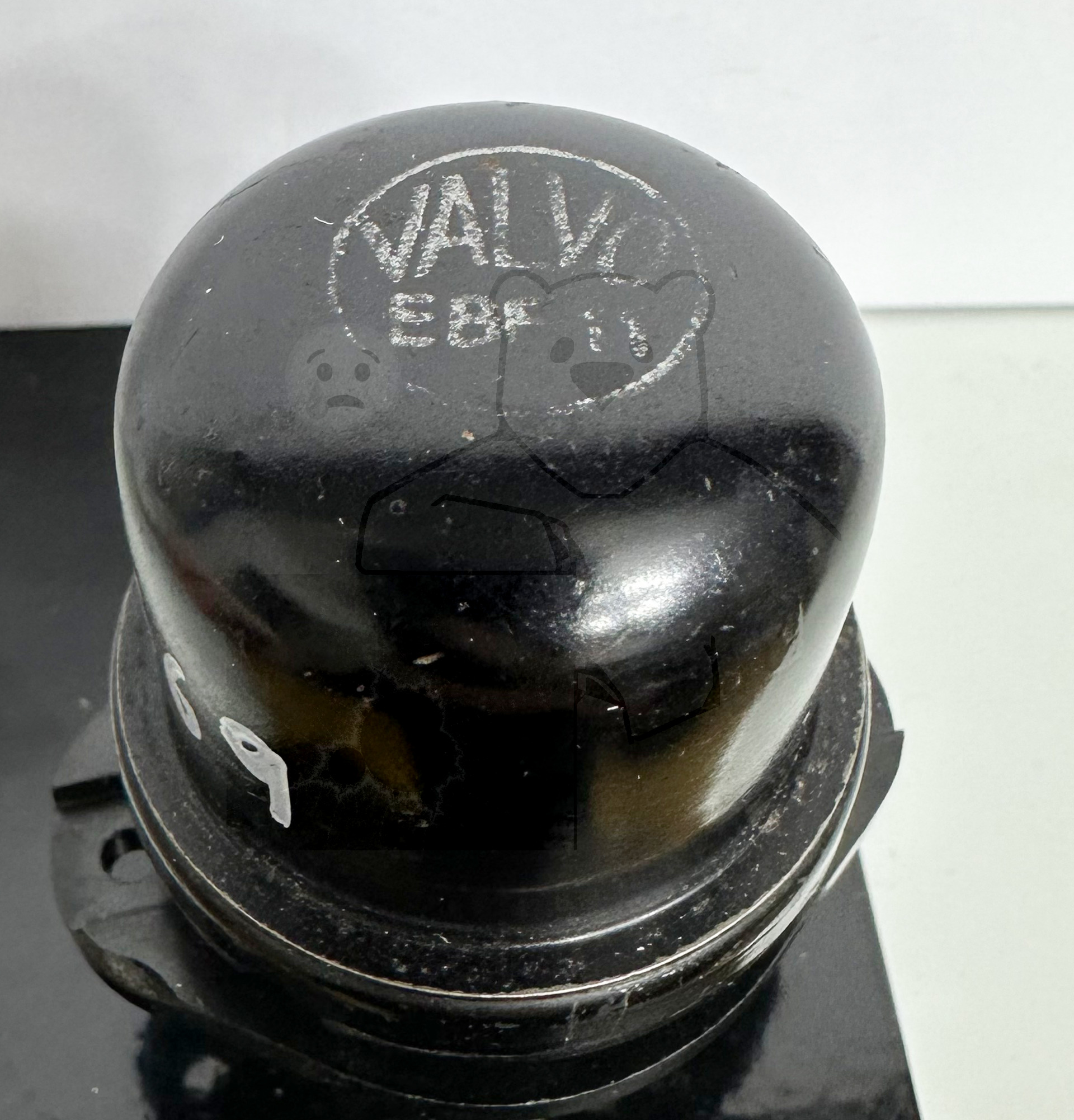

Röhre EBF11 #3669 Bild 1
