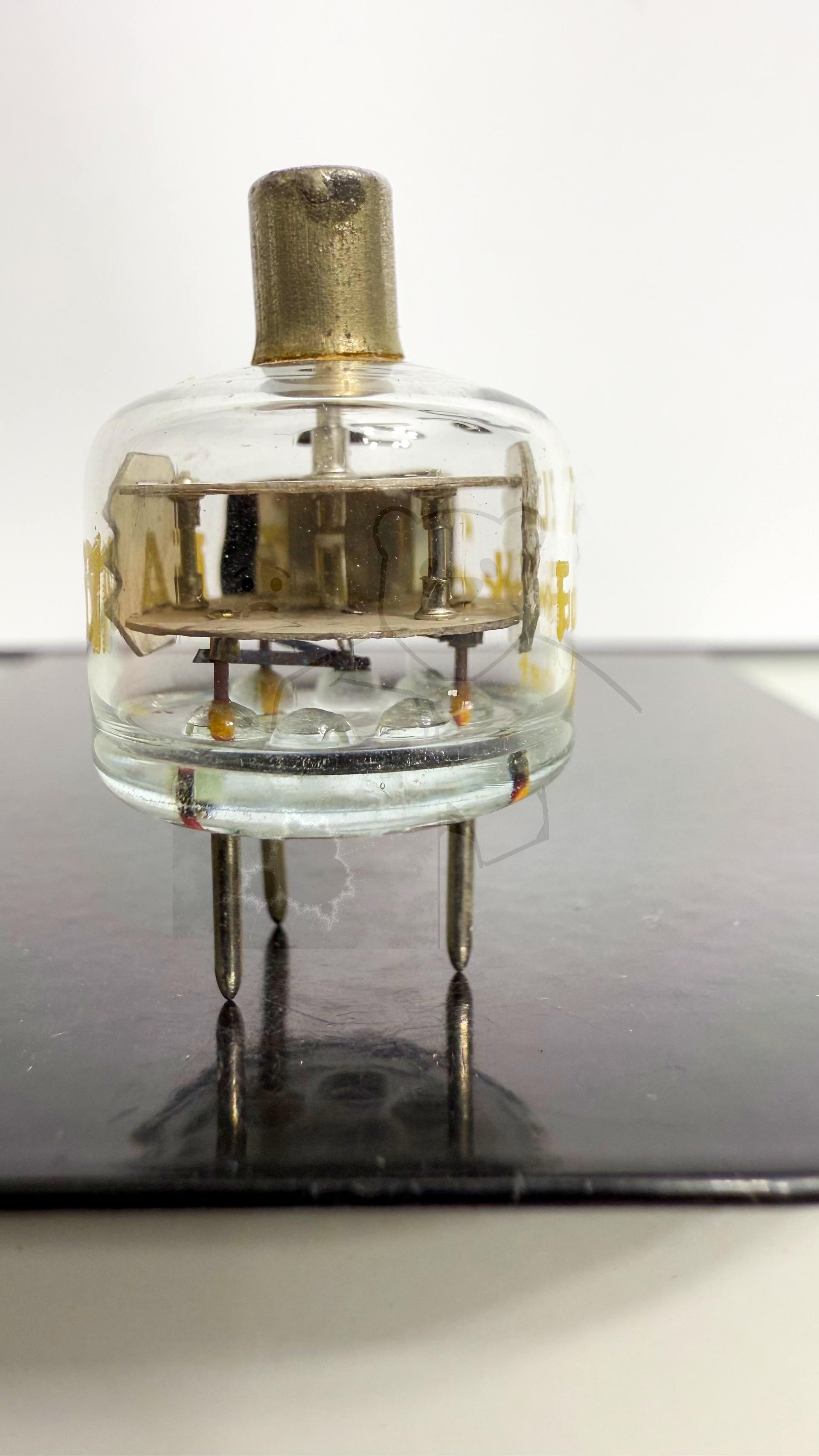

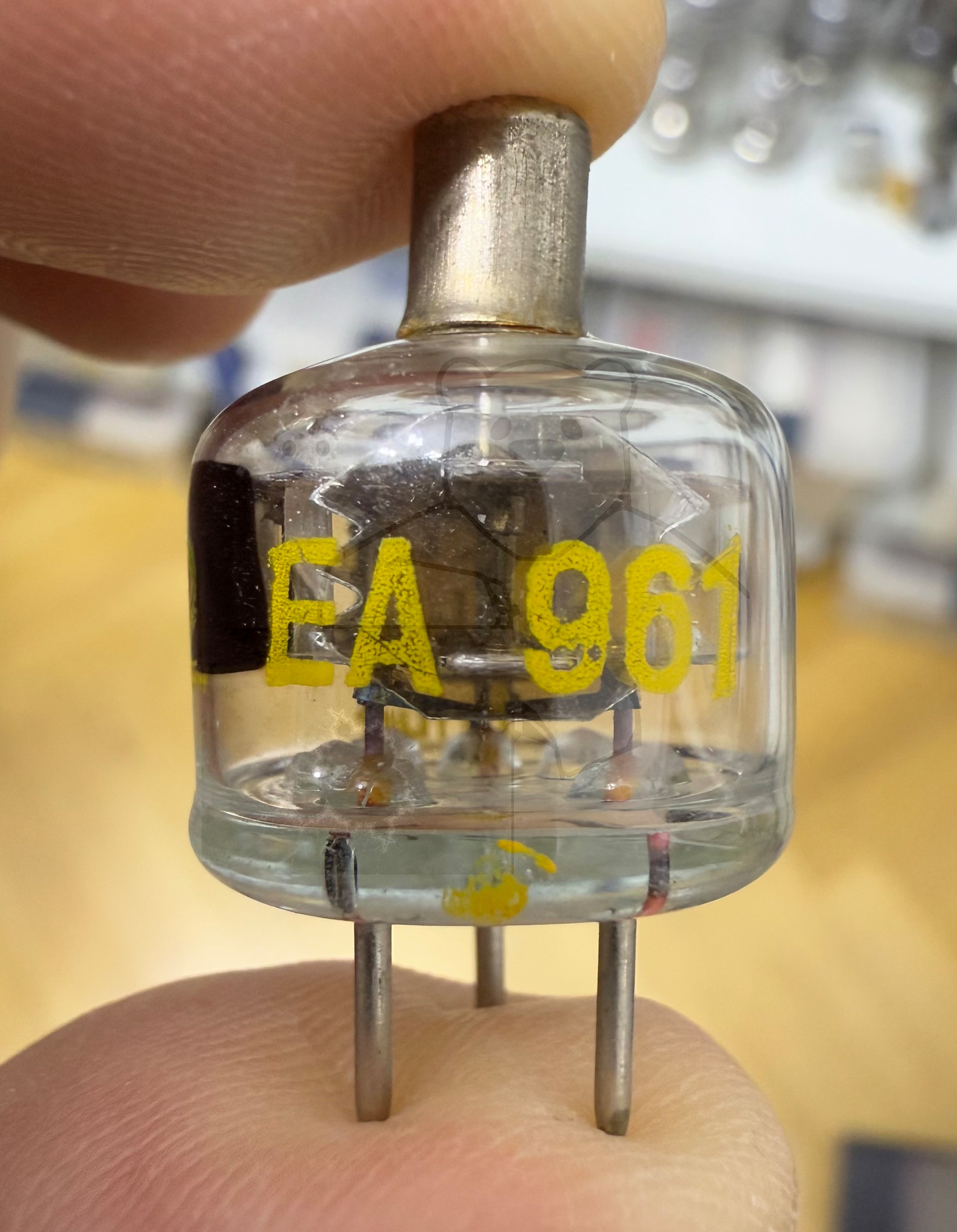

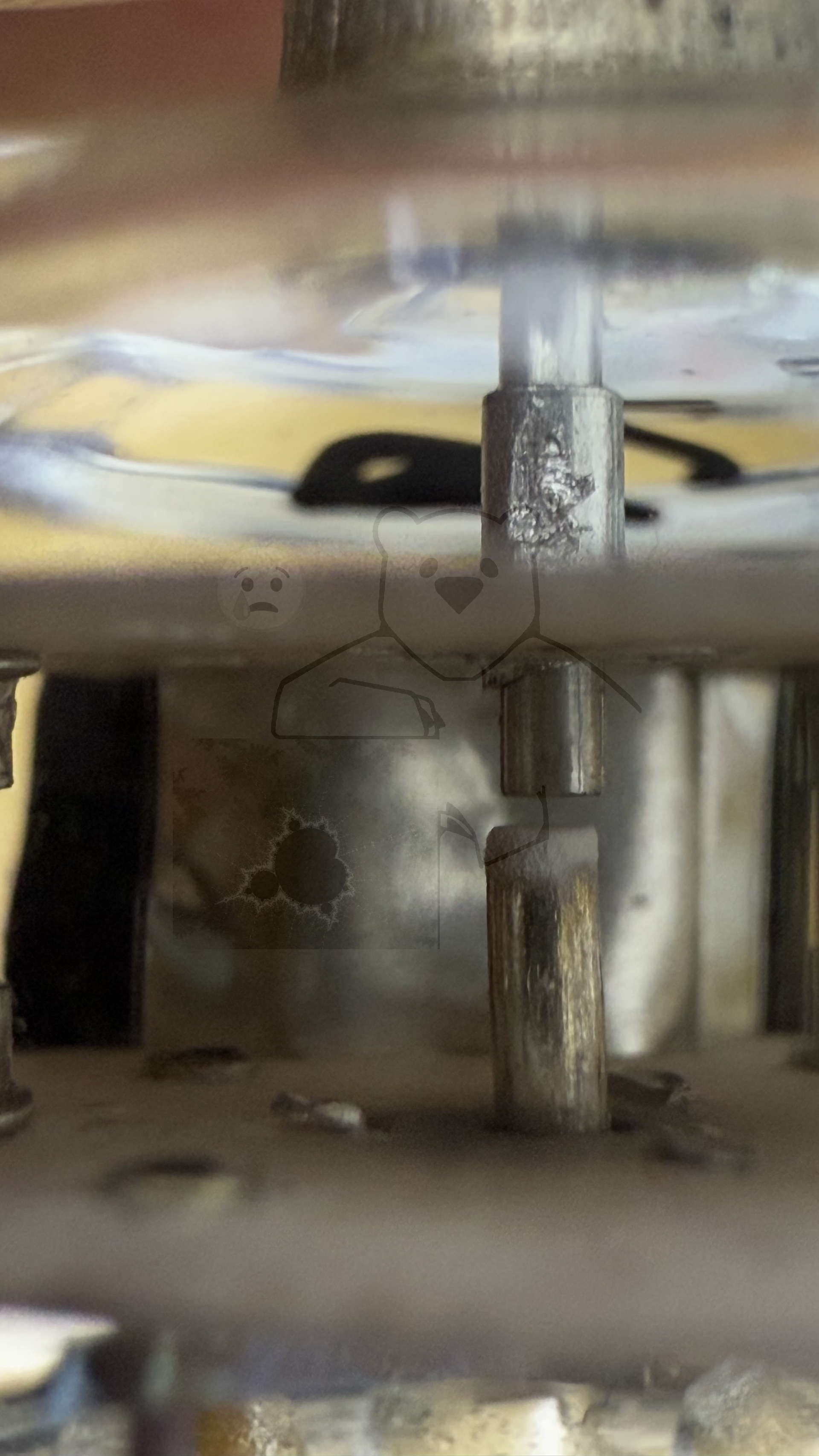

Daten und Bilder der Röhre: EA961

🔎 Beschreibung der Röhre: EA961 Inventarnummer: 03619

Name	→ EA961
Vergleichsname
Hersteller	→ Funkwerk Erfurt (ZLE)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,125
Art der Heizung	Indirekt

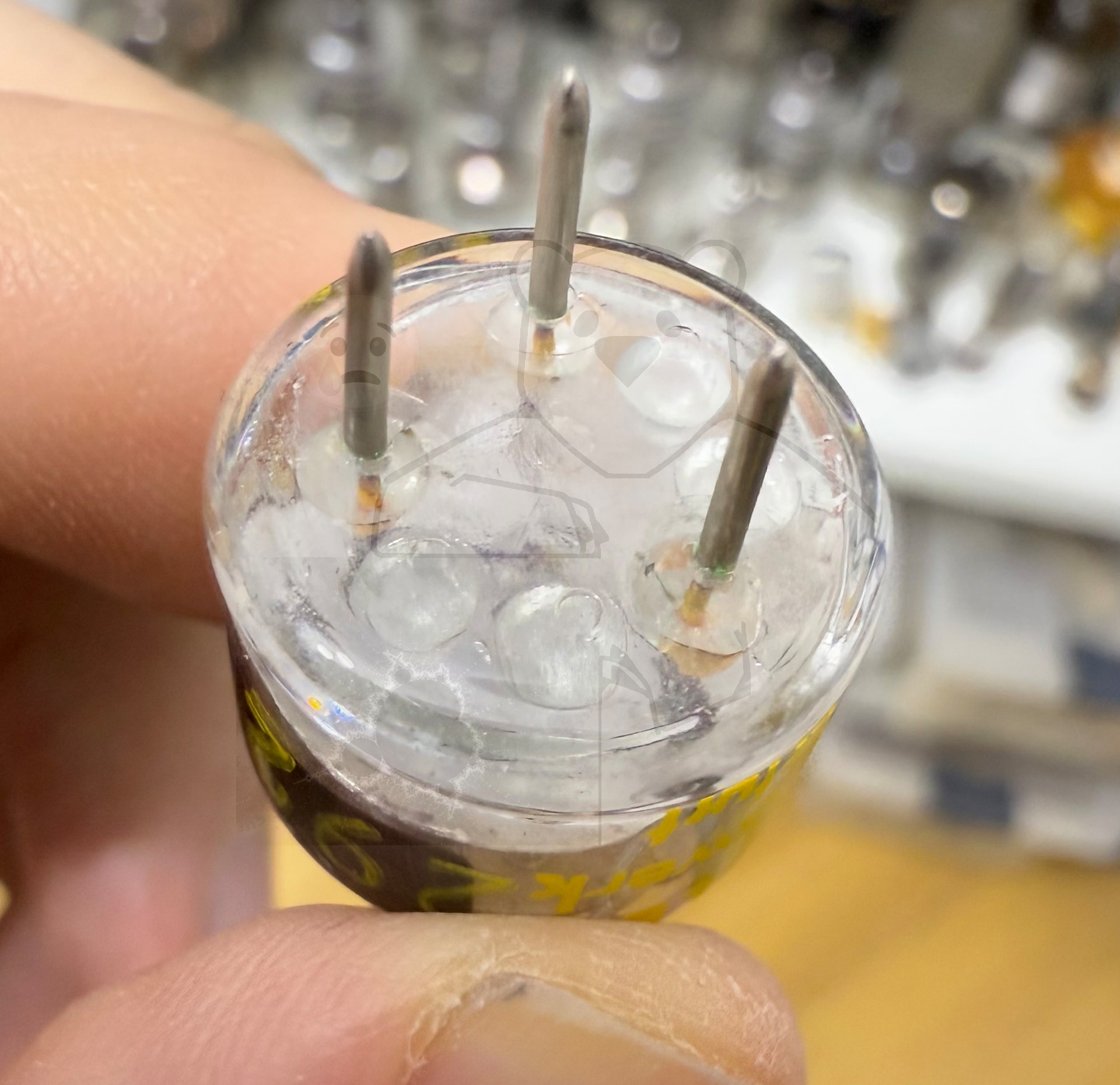

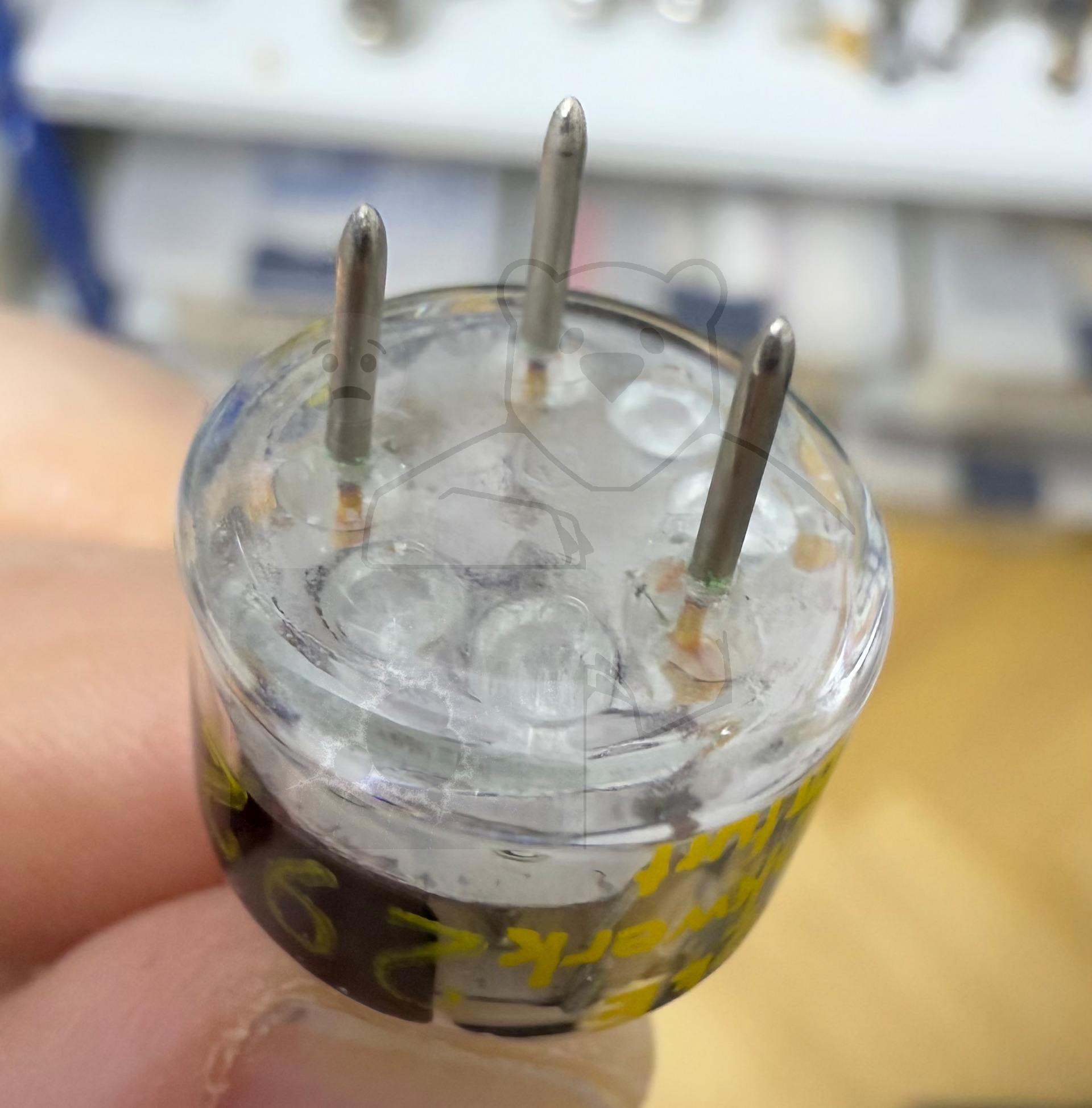

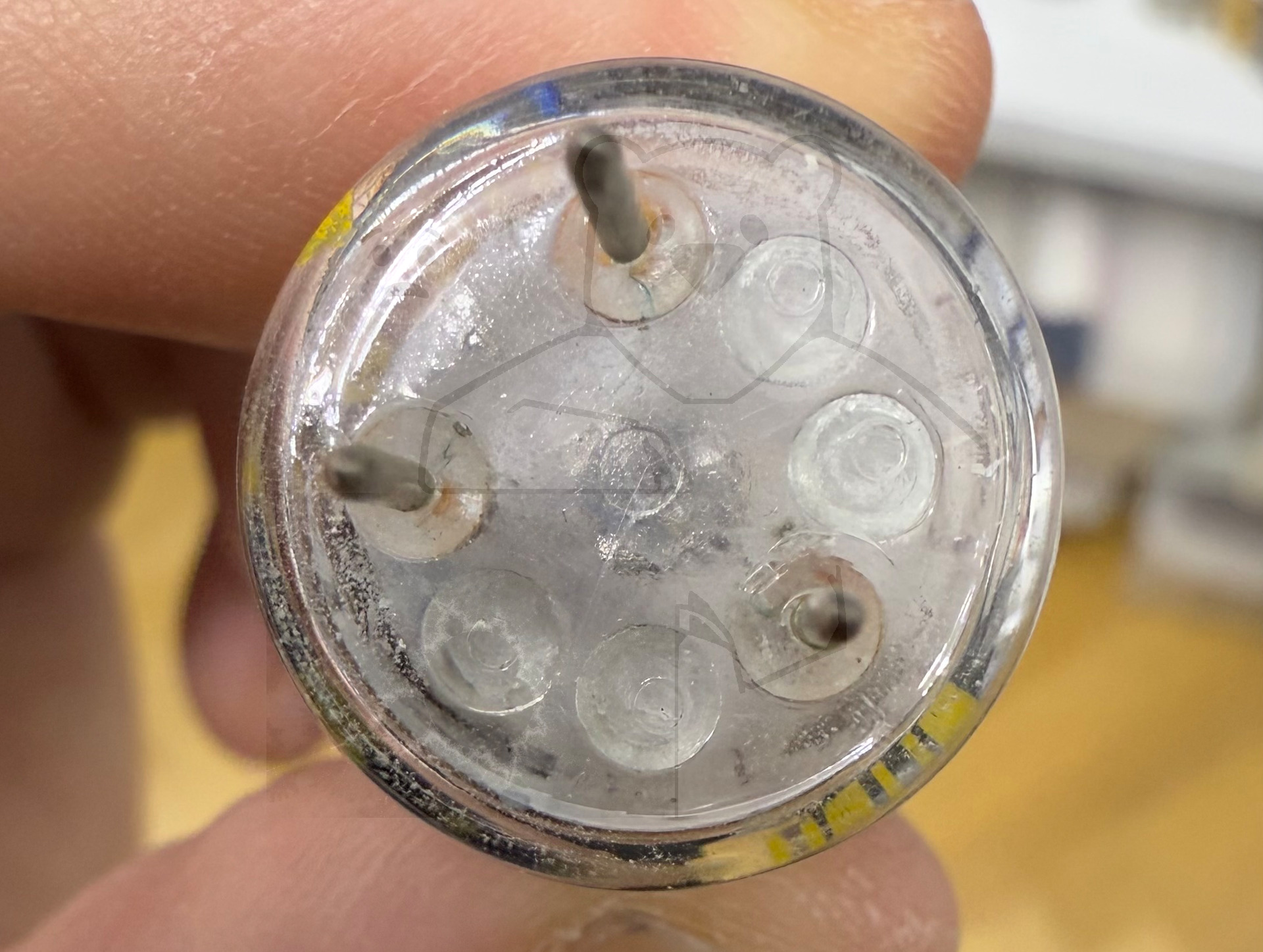

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel

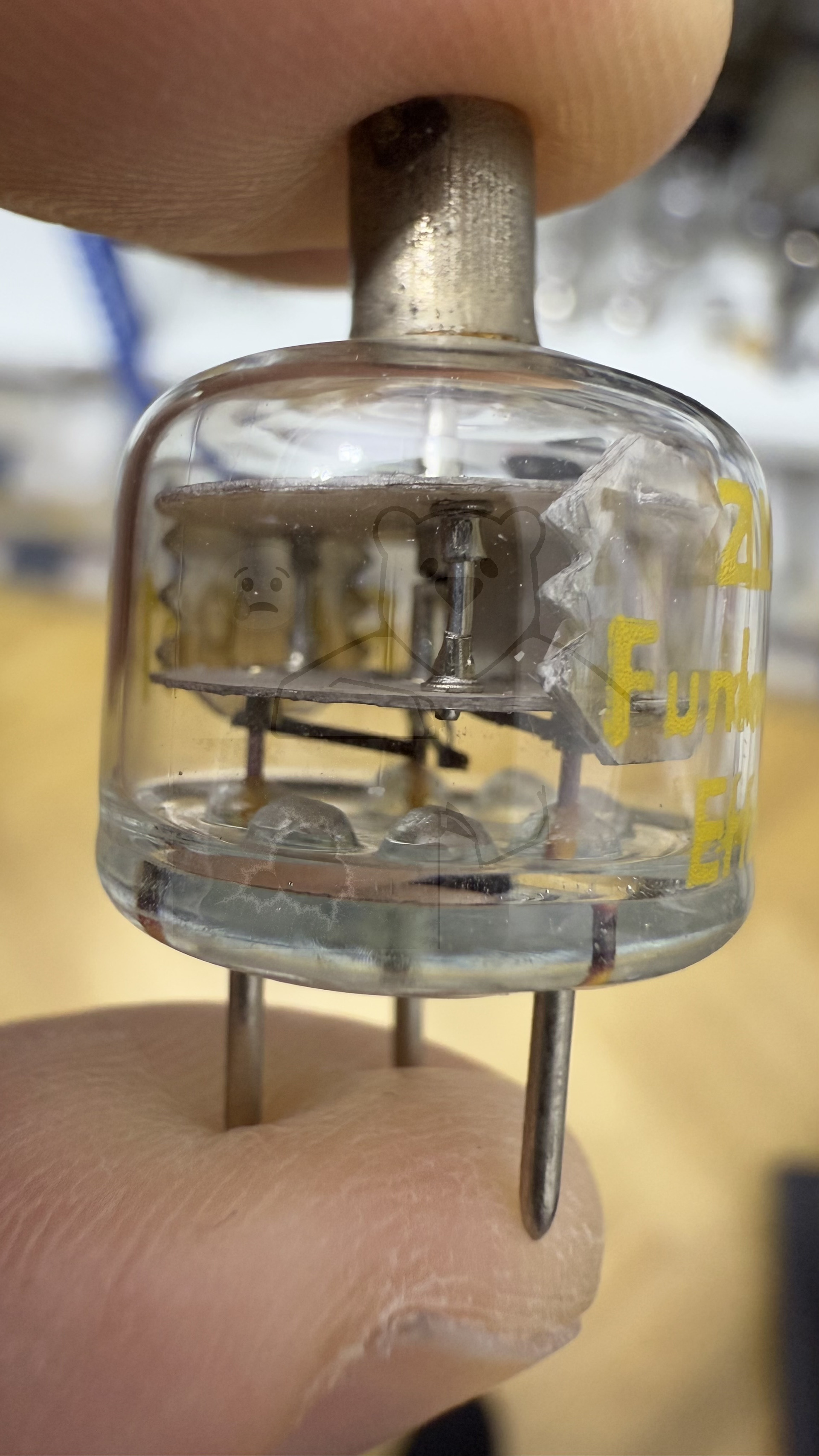

Informationen Röhrentyp	Die UKW-Meßdiode EA961 aus DDR-Entwicklung wurde vom 'Funkwerk Erfurt' entwickelt und wurde u.a. in HF-Tastköpfen verbaut.
Informationen
Kenn Nummer	292
Ätz- Produktionscode
Serien Nummer
Verpackung	Falsche Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S5

🔎 Beschreibung der Systeme für die Röhre: EA961

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

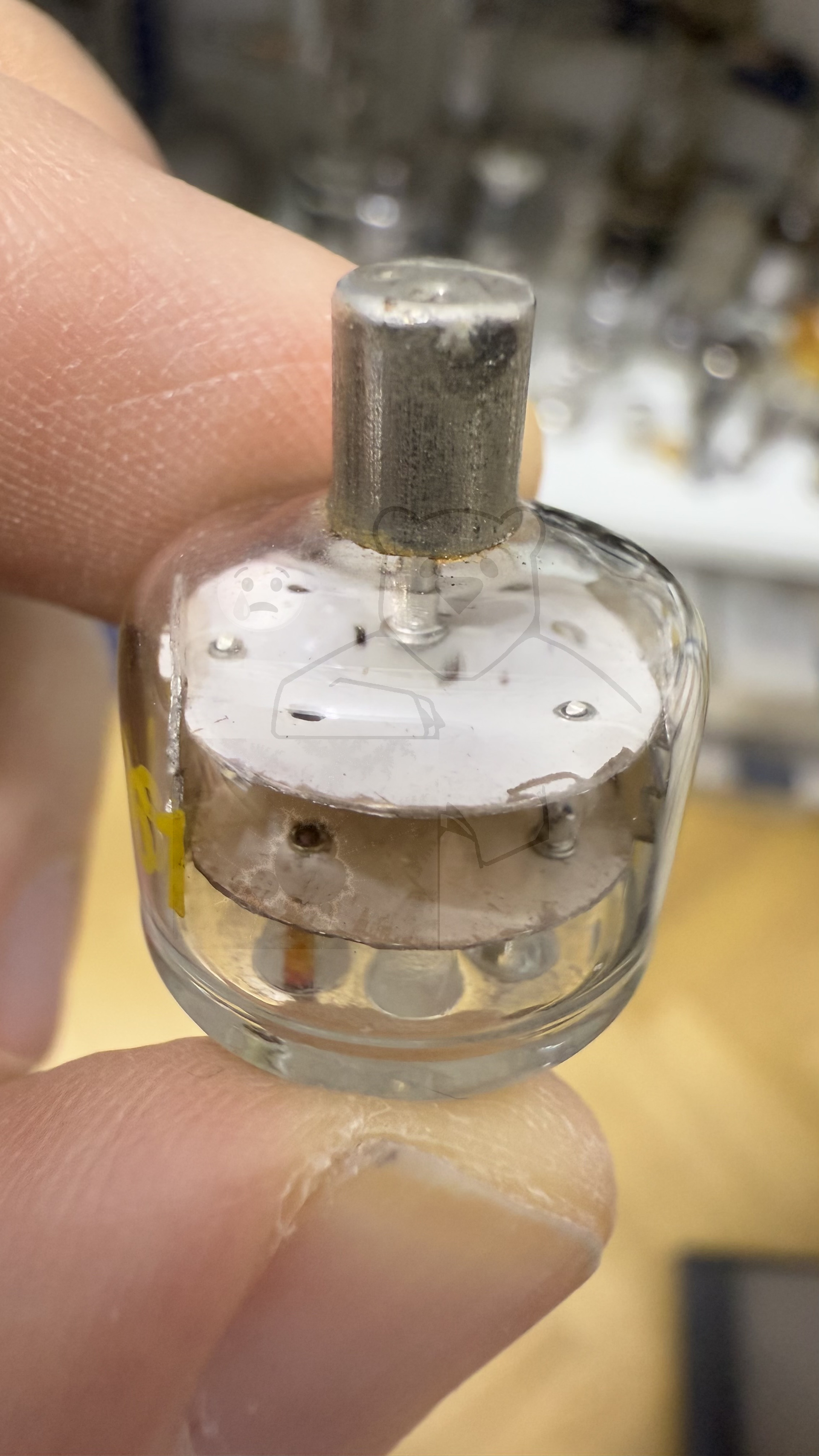

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EA961

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EA961
Datenblatt EA961 RFT.pdf (66 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
