Daten und Bilder der Röhre: EA961

🔎 Beschreibung der Röhre: EA961

Name	EA961
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,125
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel

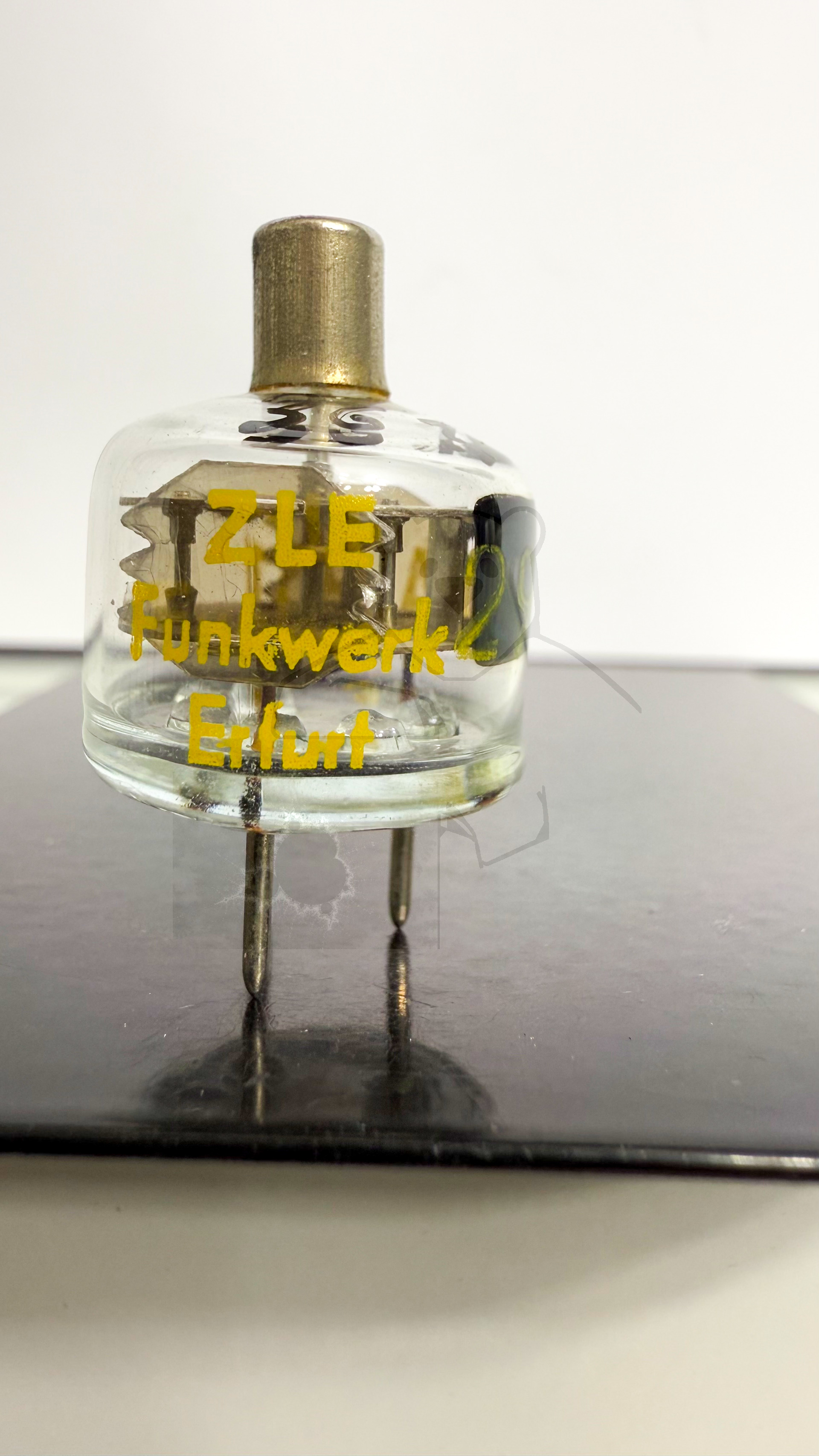

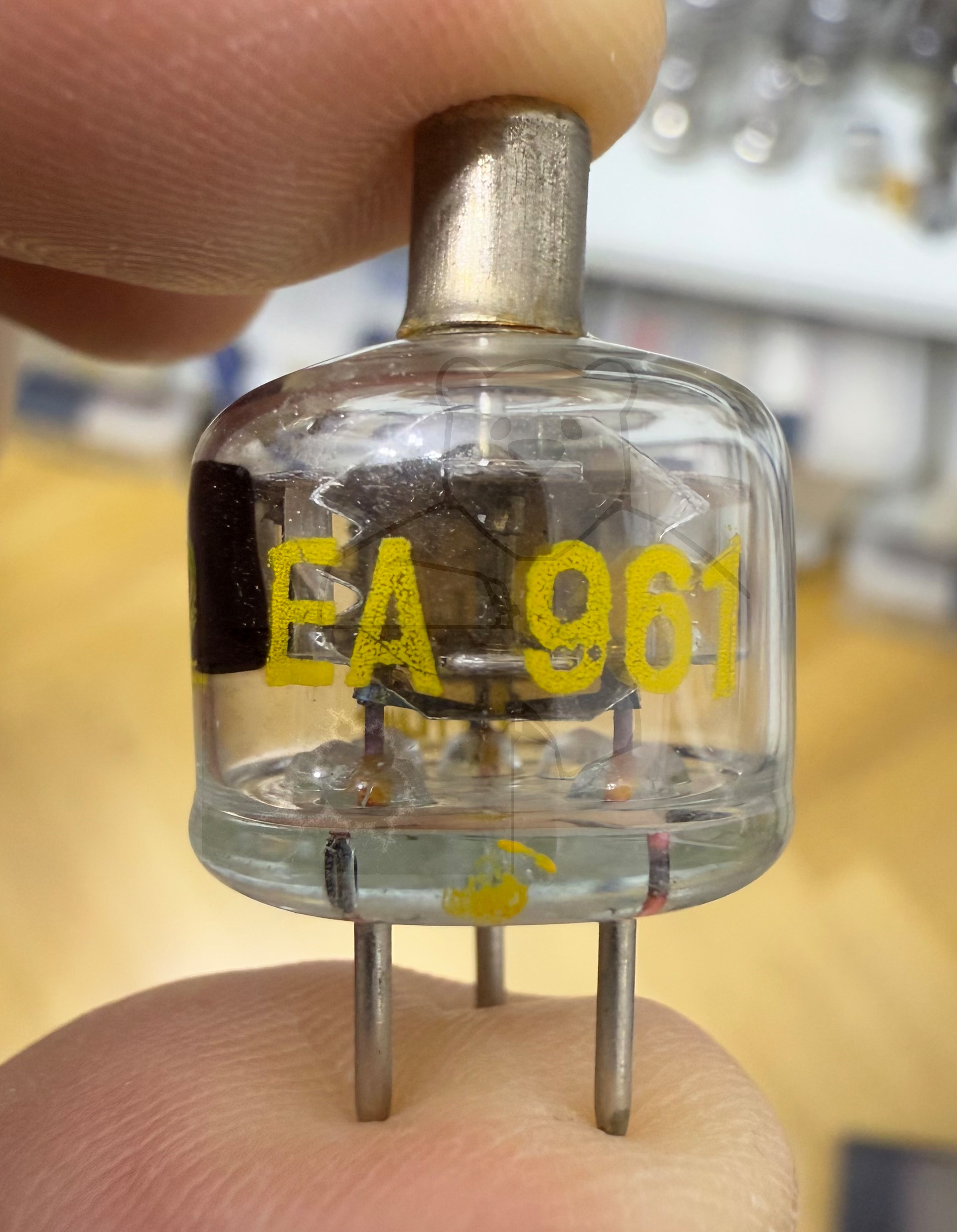

Zusätzliche Informationen	Die UKW-Meßdiode EA961 aus DDR-Entwicklung wurde vom 'Funkwerk Erfurt' entwickelt und wurde u.a. in HF-Tastköpfen verbaut.
Letzte Änderung	10.06.2018 20:28:30

🔎 Beschreibung der Systeme für die Röhre: EA961

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

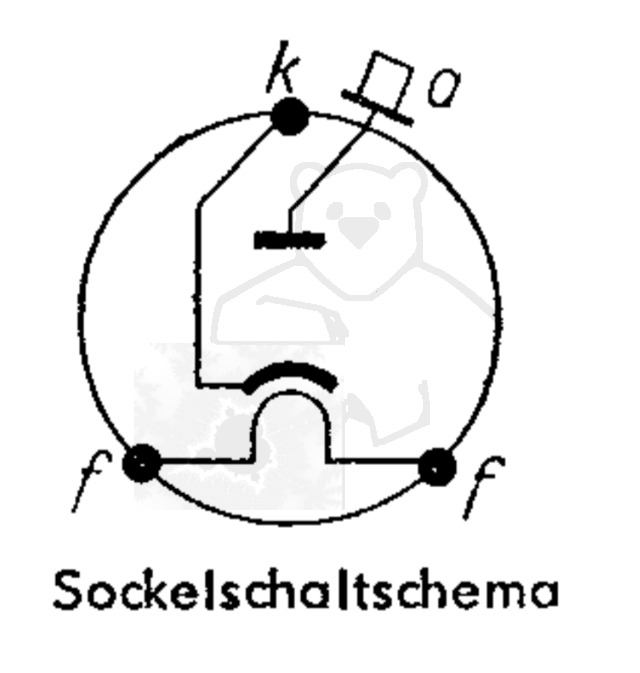

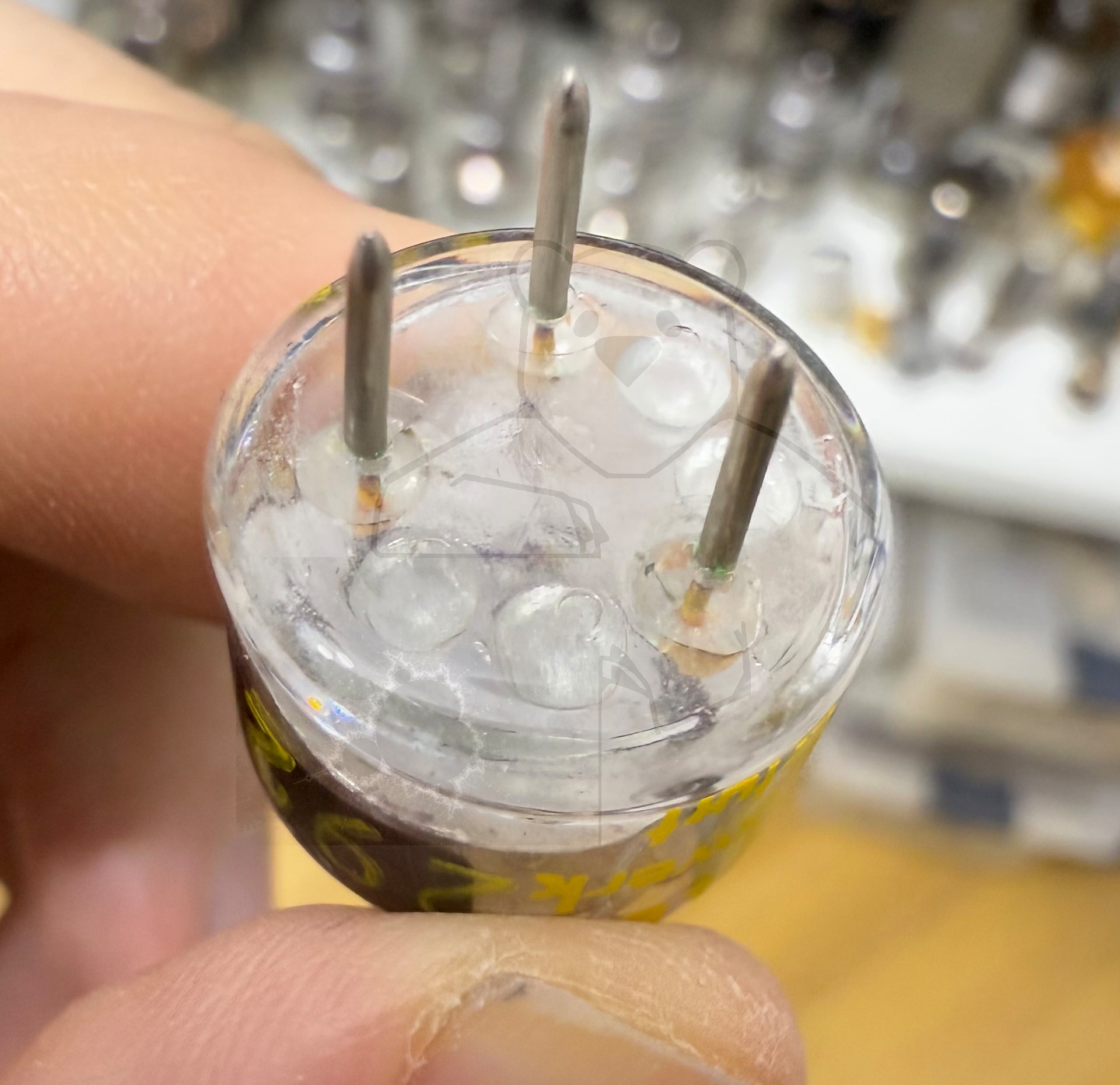

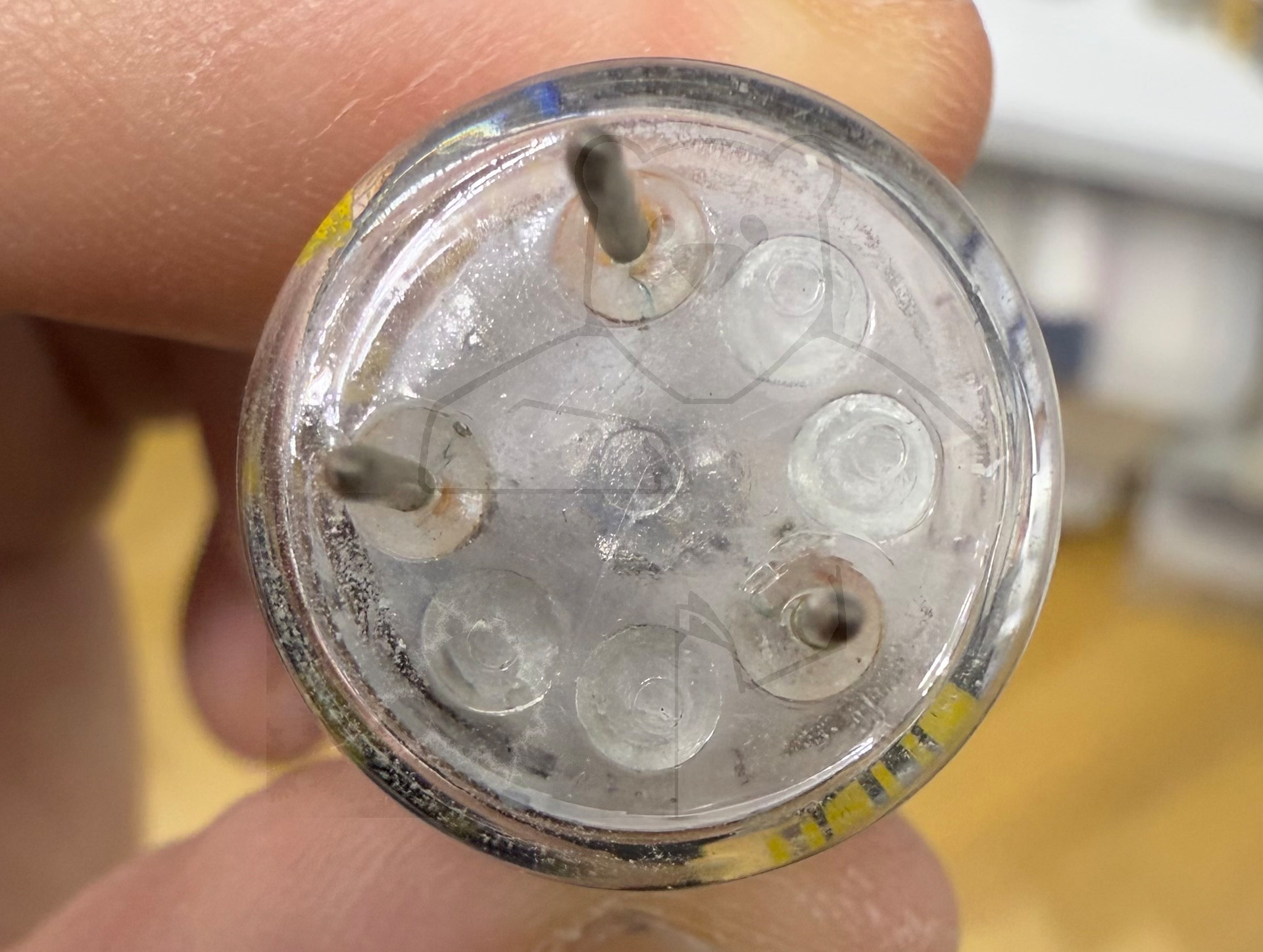

🔎 Sockelschaltung der EA961

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EA961
Datenblatt EA961 RFT.pdf (66 kB)
