đ Beschreibung der Röhre: EF22 Inventarnummer: 03618
| Name | â EF22 |
| Vergleichsname | CV303 |
| Hersteller | â Haltron |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Loktal, 8pol. â Liste aller Röhren mit: Loktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | CV303 / KB / A |
| Kenn Nummer | |
| Ătz- Produktionscode | CK |
| Serien Nummer | 1297MHA |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: EF22
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 3 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 4 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF22
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EF22
Anwendung EF22 Version 1.pdf (186 kB)
Anwendung EF22 Version 2 [www.tubedata.info].pdf (323 kB)
Anwendung EF22 Version 3 [www.tubedata.info].pdf (308 kB)
Datenblatt EF22 Philips [www.tubedata.info].pdf (48 kB)
Datenblatt EF22 Tesla [www.tubedata.info].pdf (1948 kB)
Pruefkarte EF22 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte EF22 W143 - Funke W19 Roehrenpruefer.pdf (166 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF22

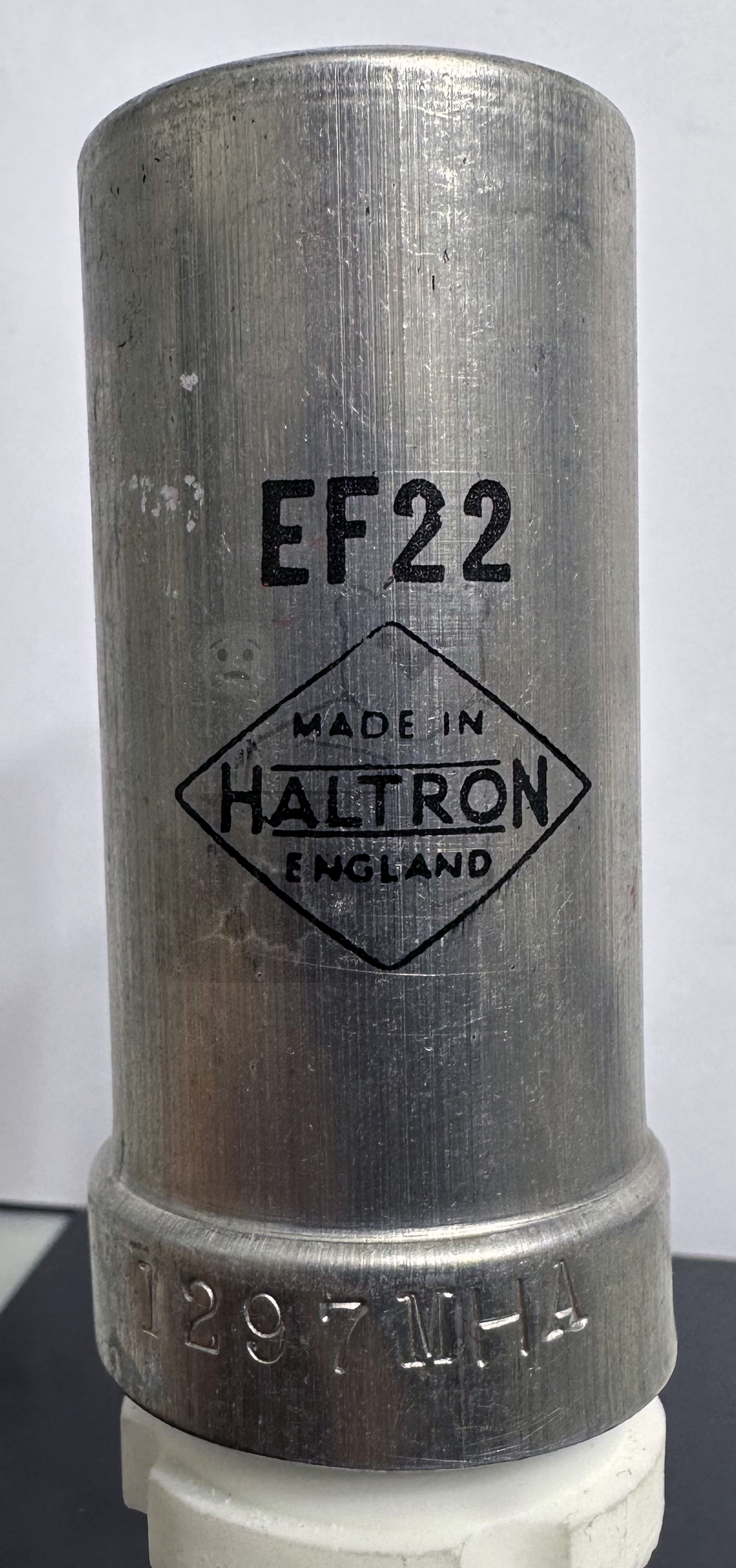

Röhre EF22 #3618 Bild 1

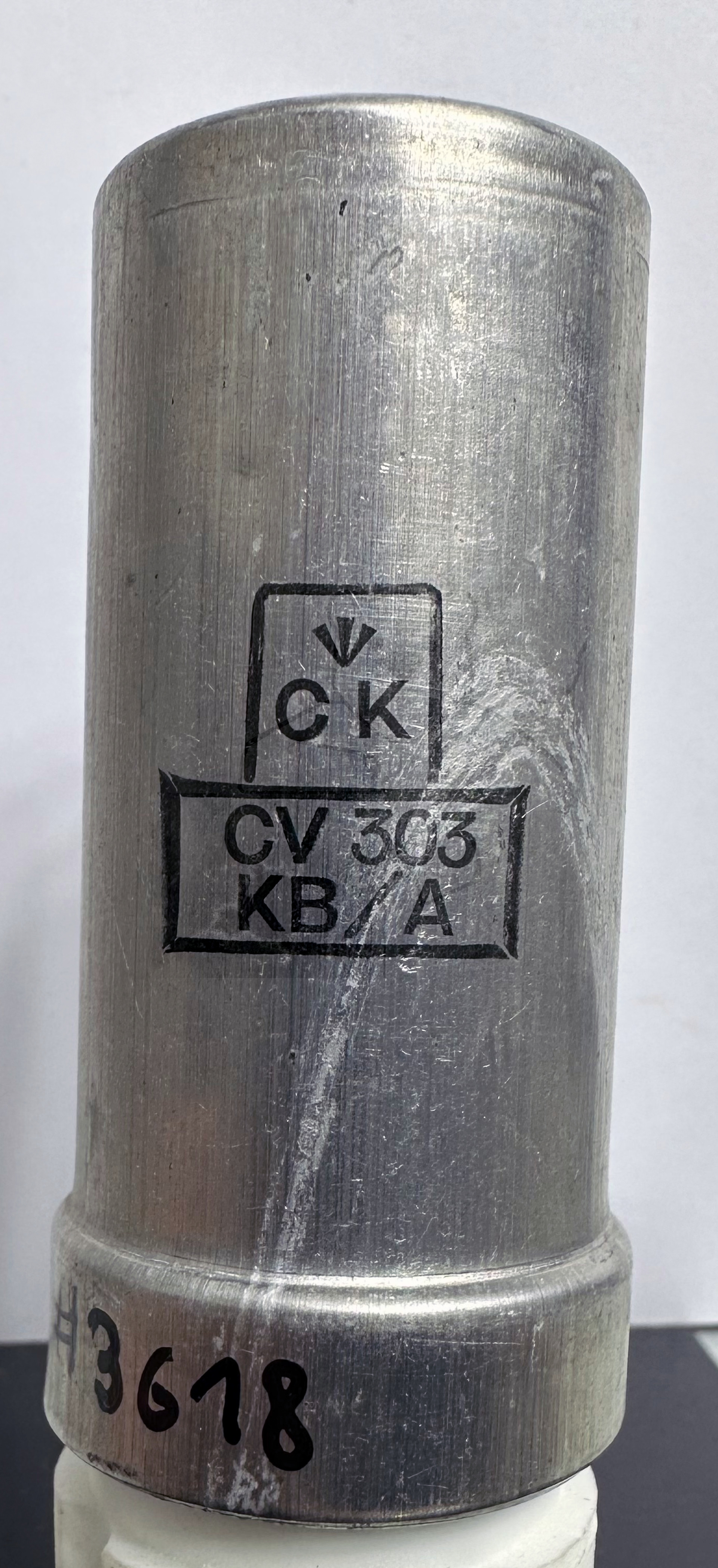

Röhre EF22 #3618 Bild 2
