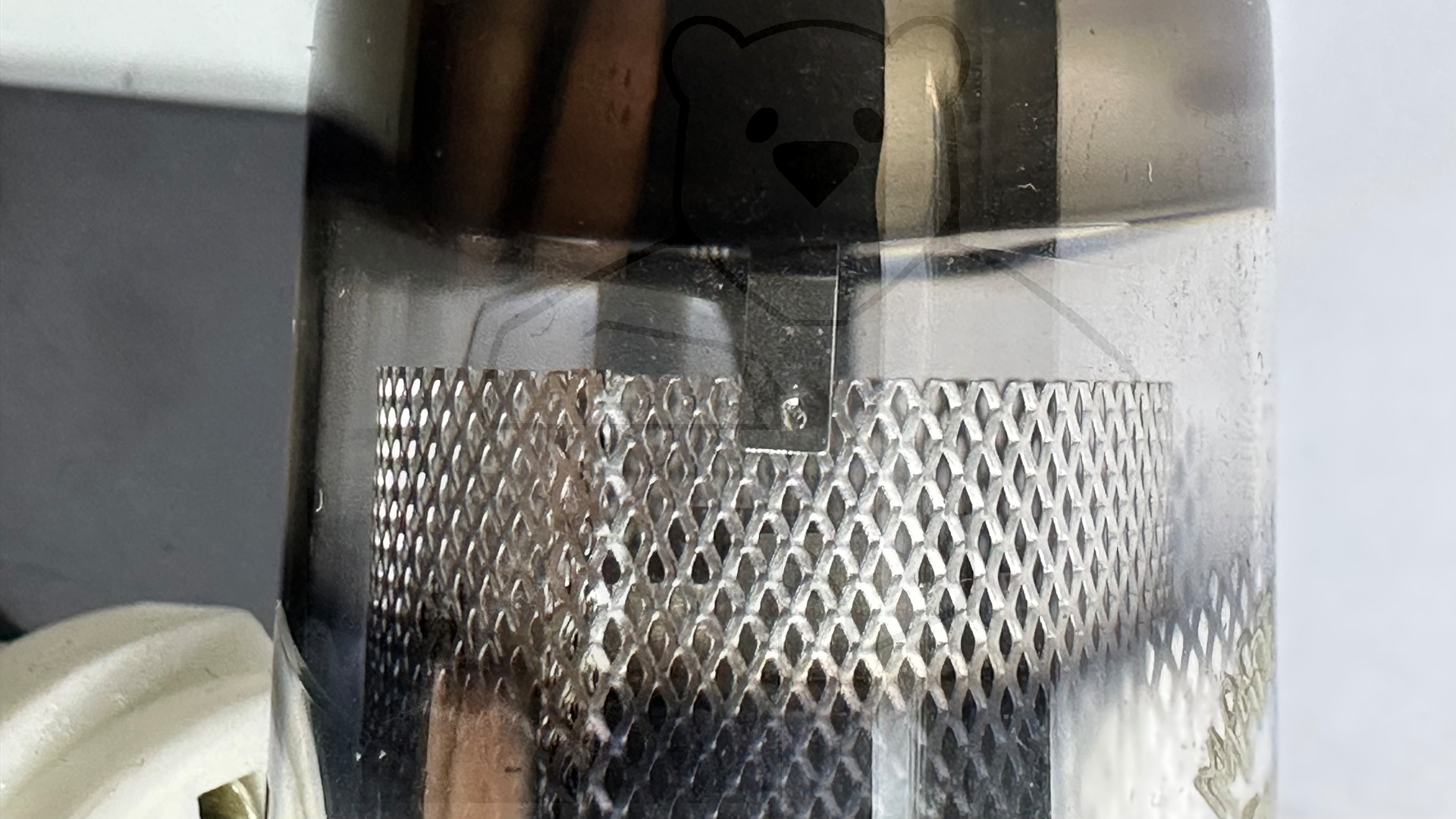

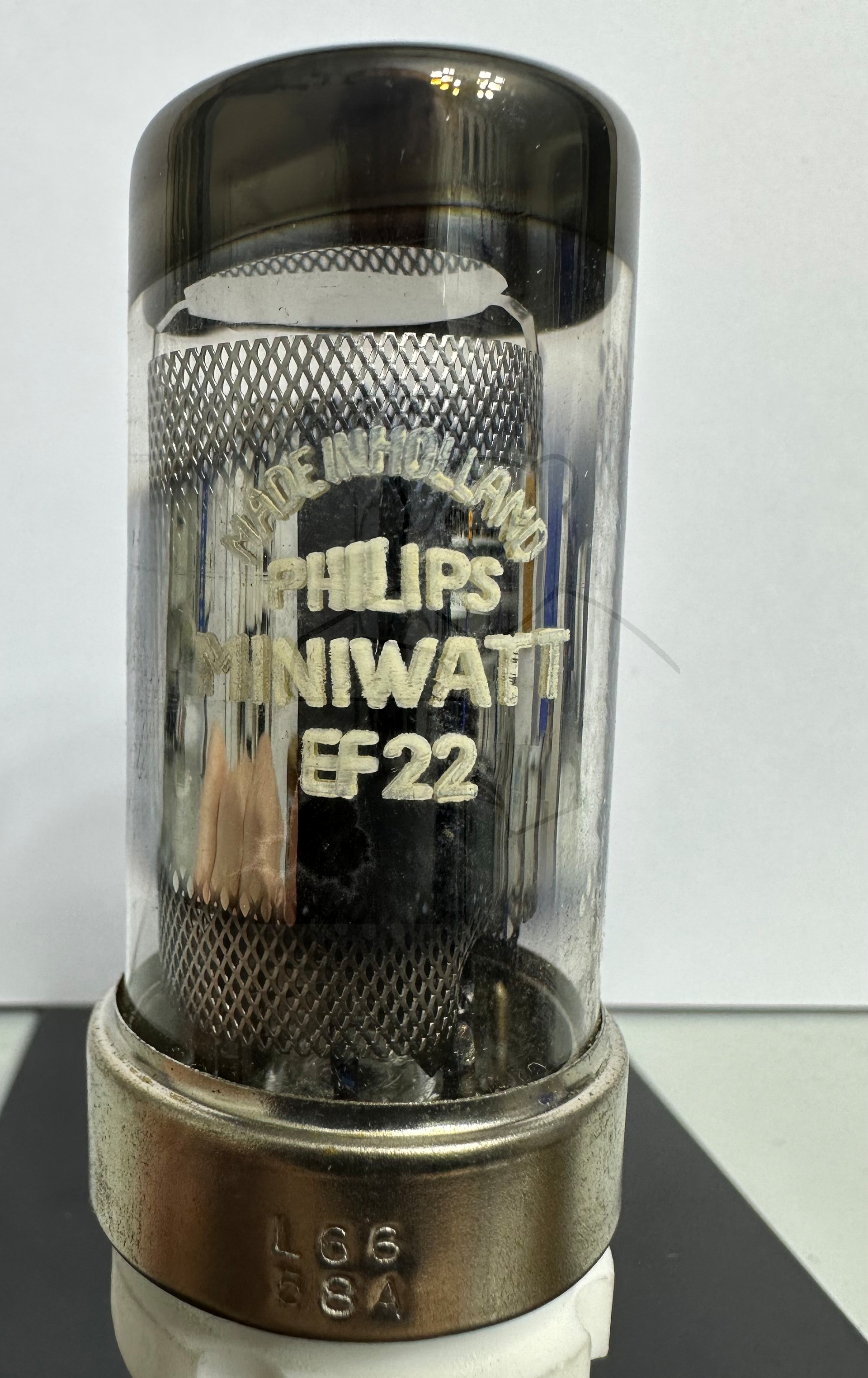

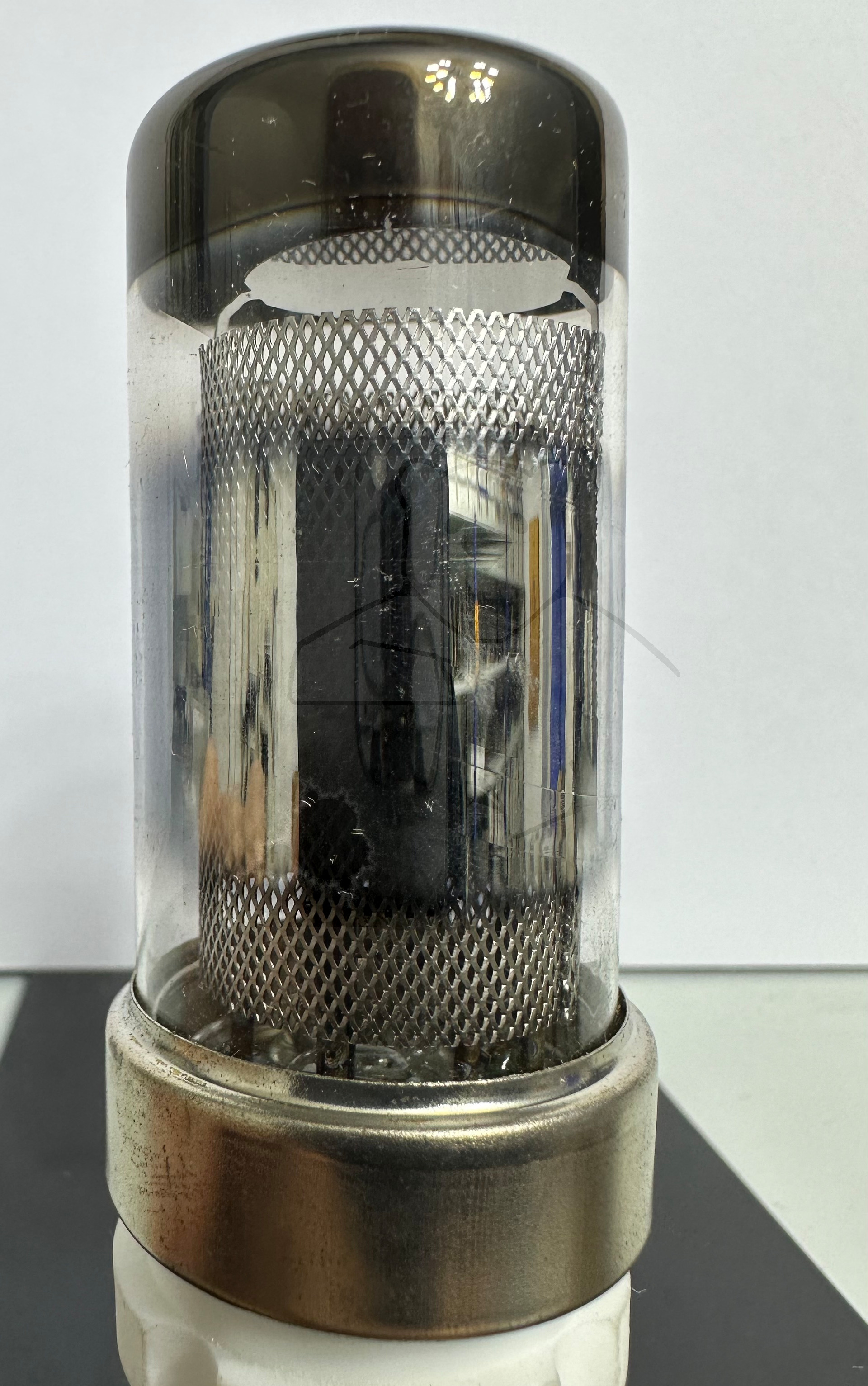

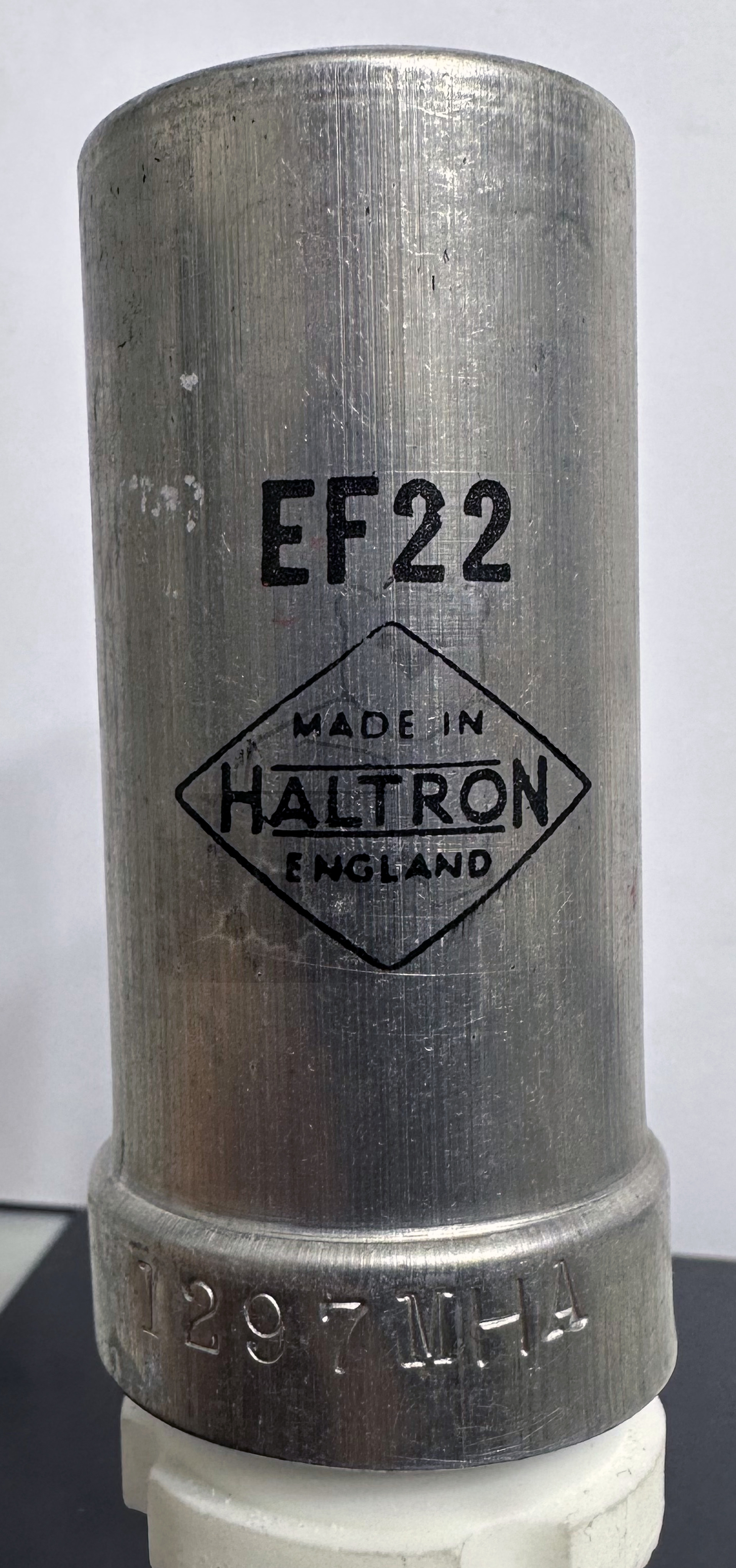

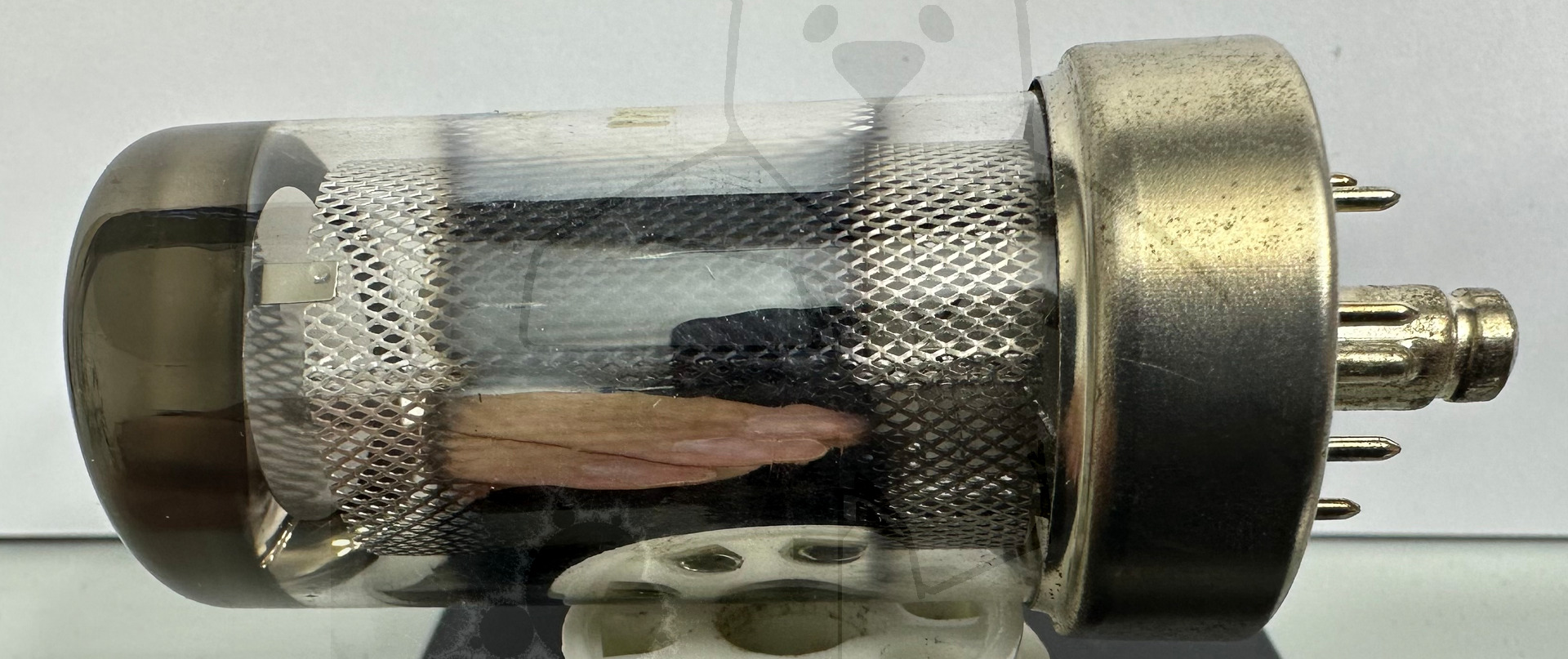

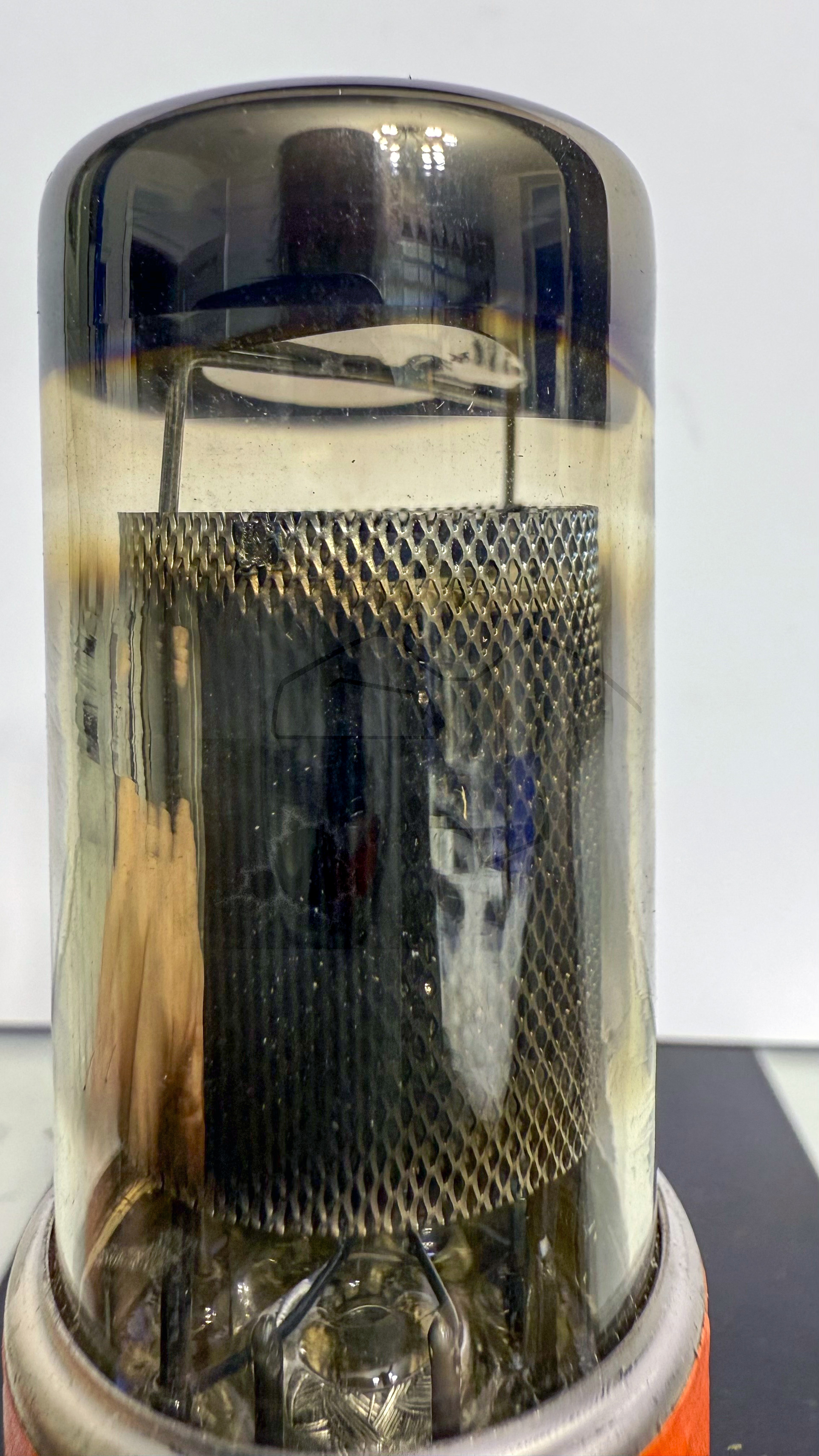

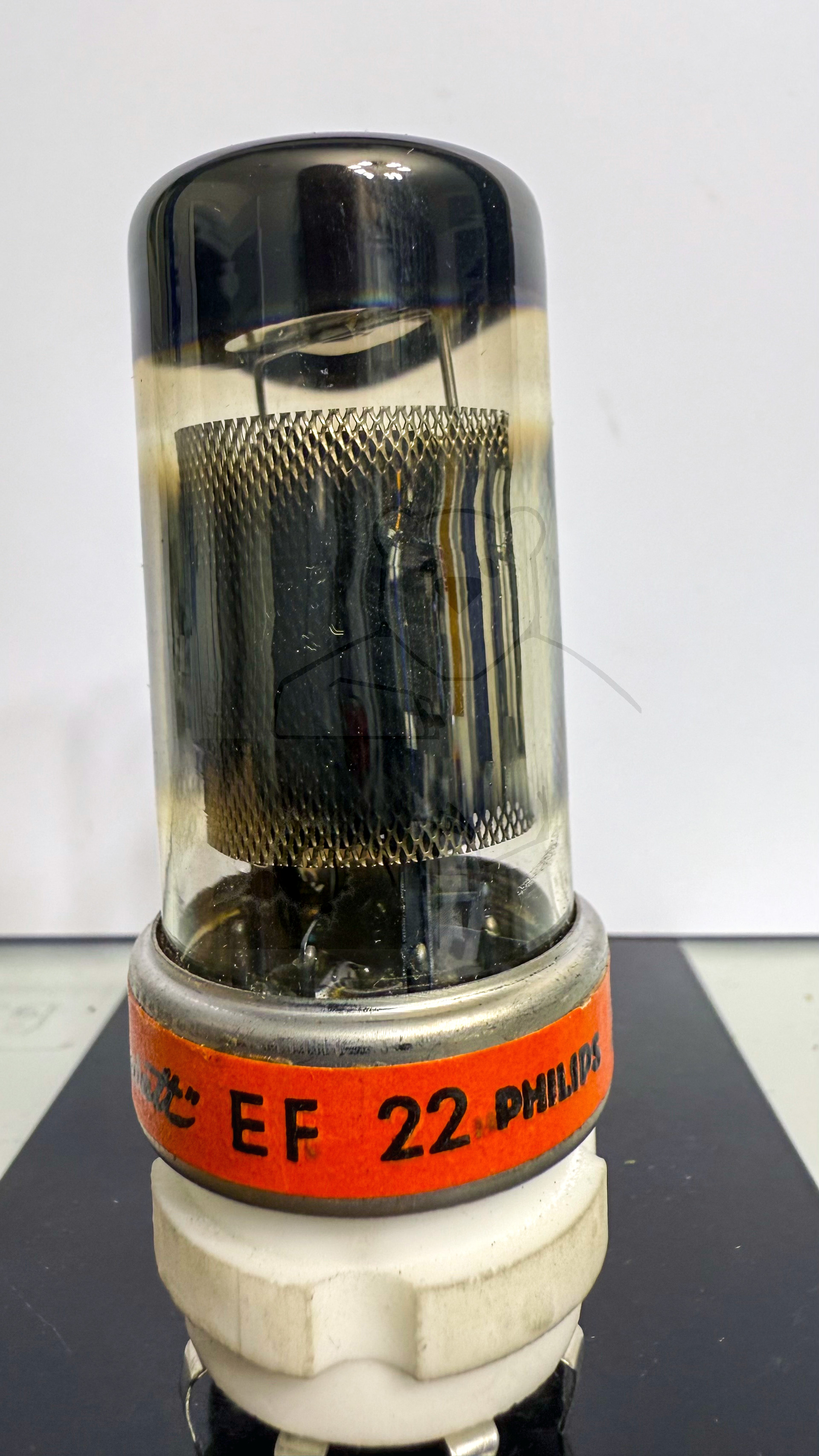

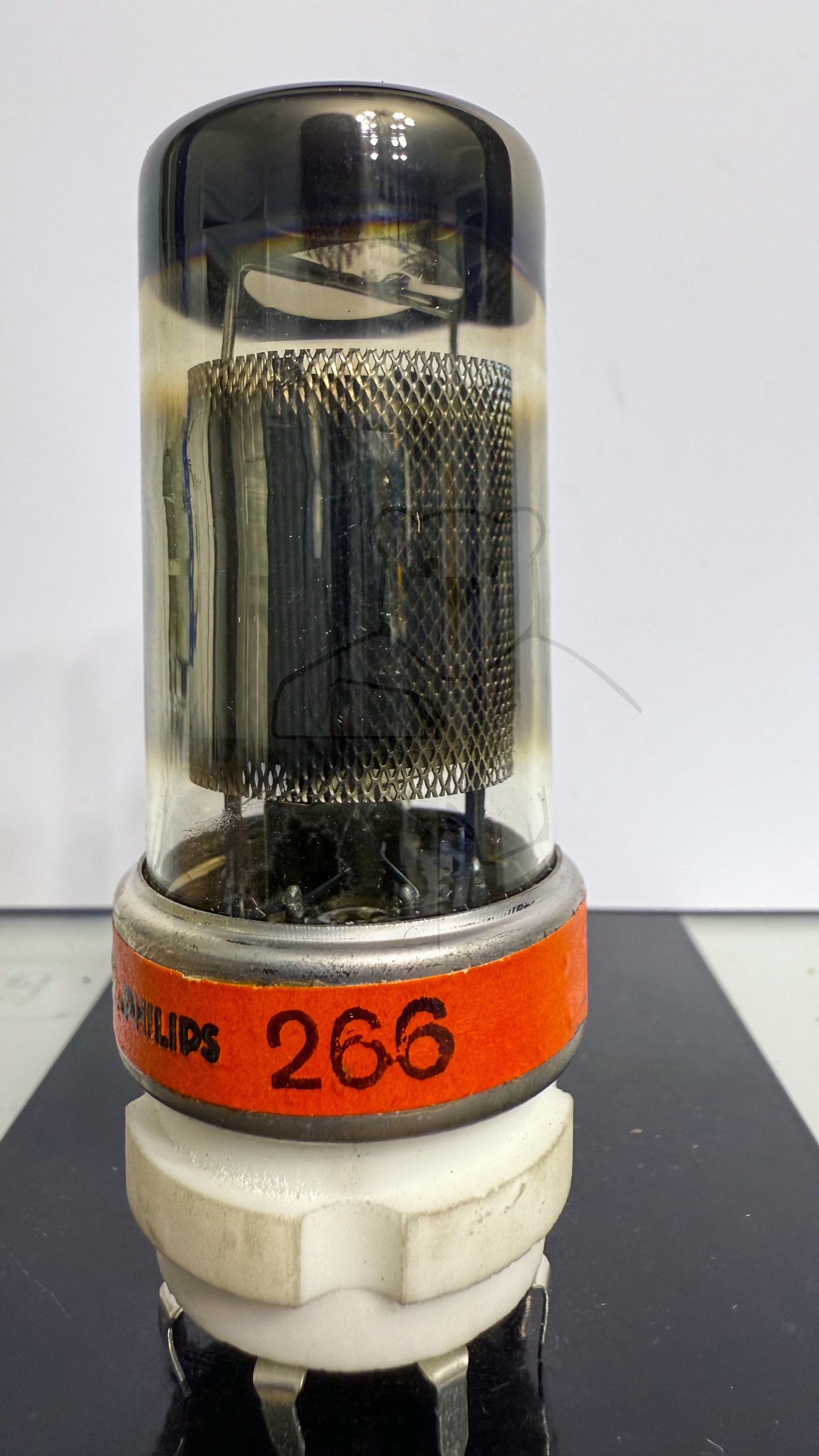

Daten und Bilder der Röhre: EF22

🔎 Beschreibung der Röhre: EF22

Name	EF22

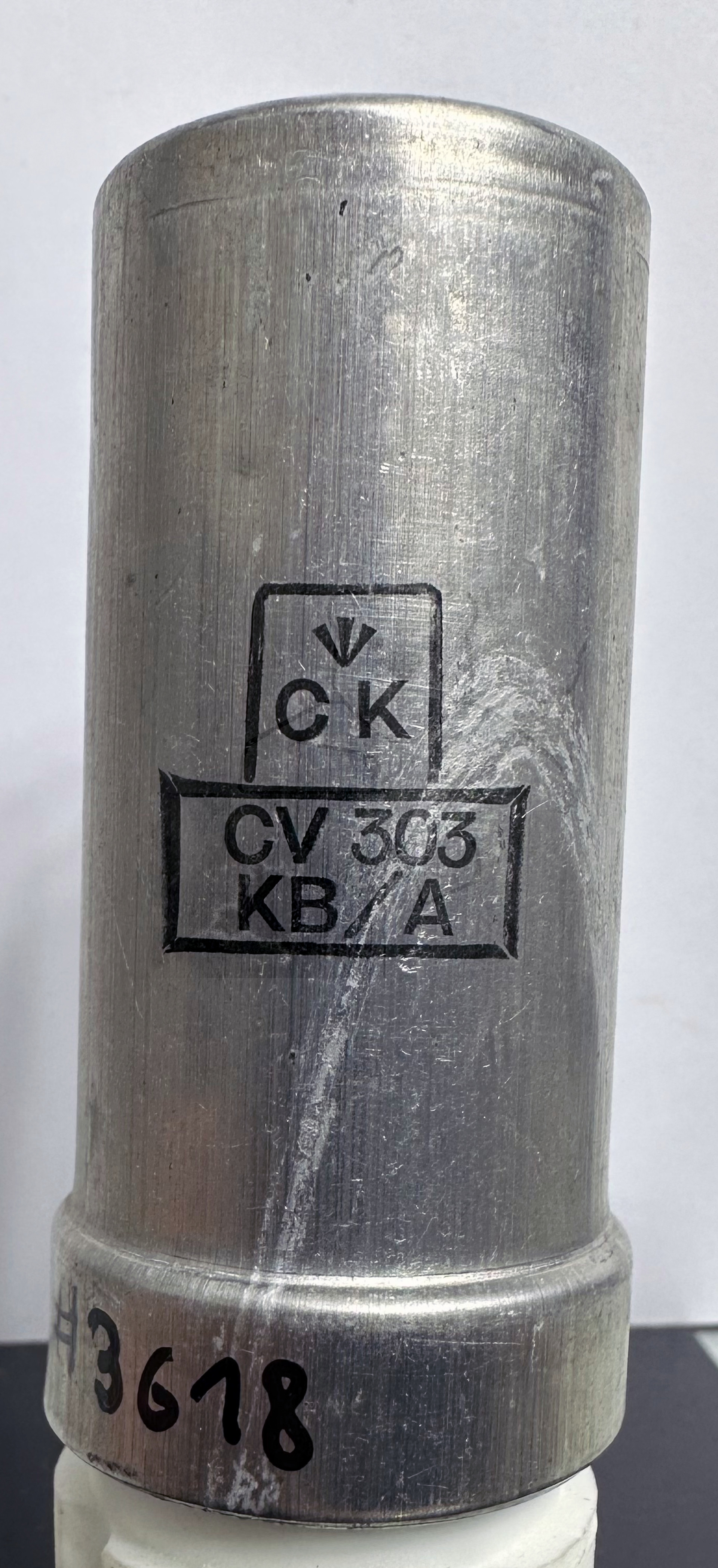

Vergleichsname	CV303
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

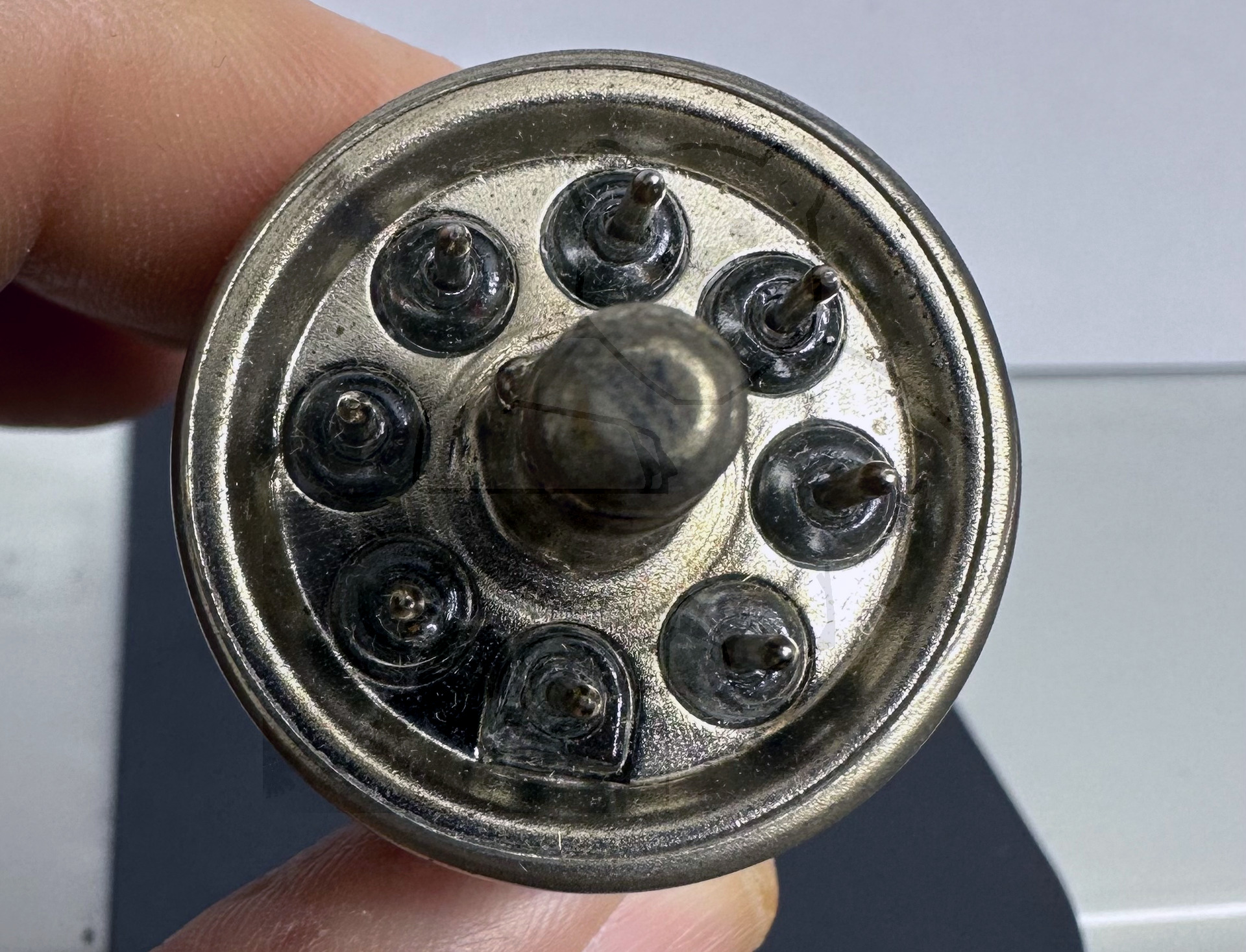

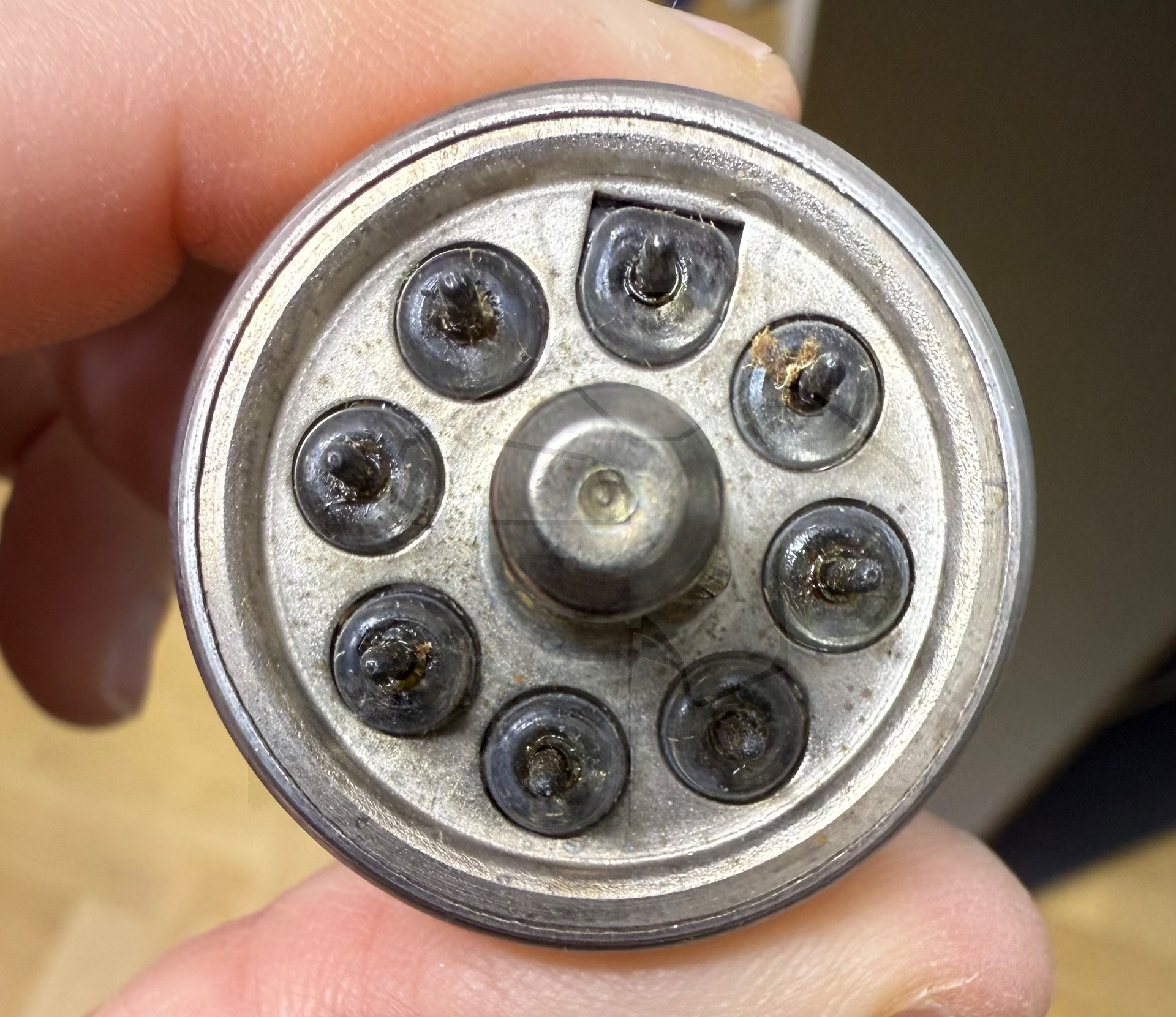

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:16:55

🔎 Beschreibung der Systeme für die Röhre: EF22

	System 1
Kathode	7
Gitter 1	6
Gitter 2	3
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	4
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF22

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF22
Anwendung EF22 Version 1.pdf (186 kB)
Anwendung EF22 Version 2 [www.tubedata.info].pdf (323 kB)
Anwendung EF22 Version 3 [www.tubedata.info].pdf (308 kB)
Datenblatt EF22 Philips [www.tubedata.info].pdf (48 kB)
Datenblatt EF22 Tesla [www.tubedata.info].pdf (1948 kB)
Pruefkarte EF22 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte EF22 W143 - Funke W19 Roehrenpruefer.pdf (166 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
