🔎 Beschreibung der Röhre: 12AX7 Inventarnummer: 03609
| Name | → 12AX7 📺 Mit Video |
| Vergleichsname | → 12AX7A-C → 12AX7VKA → 12AX7WB → 5751 7025 B759 CV492 → ECC83 |
| Hersteller | → China, NoName |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. Ein Witz am Rande: → Achtung! Diese Röhren sind sowohl meßtechnisch als auch akustisch zum Teil besser als manche russische Produktion und vor allen Dingen sehr rauscharm. |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S6 |
🔎 Beschreibung der Systeme für die Röhre: 12AX7
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | → Niederfrequenzverstaerker, Triode |
→ Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

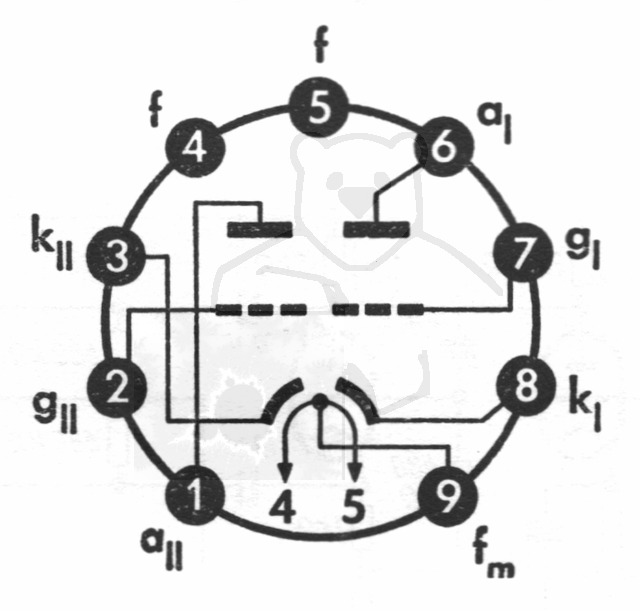

🔎 Sockelschaltung der 12AX7
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu 12AX7
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/4OLCBSEOxdA (Durch Anklicken verlassen Sie diese Webseite!)
🔎 YouTube Video zu 12AX7
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: 12AX7
Datenblatt 12AX7 Brimar [www.tubedata.info].pdf (1035 kB)
Datenblatt 12AX7 General Electric.pdf (298 kB)
Datenblatt 12AX7 Marconi.pdf (68 kB)
Datenblatt 12AX7 Mullard.pdf (760 kB)
Datenblatt 12AX7 RFT.pdf (94 kB)
Datenblatt 12AX7 Sylvania.pdf (288 kB)
Datenblatt 12AX7 Tung-Sol [www.tubedata.info].pdf (155 kB)
Datenblatt 12AX7A General Electric.pdf (374 kB)
Datenblatt 12AX7A Mazda Belvu [www.tubedata.info].pdf (602 kB)
Datenblatt 12AX7A National.pdf (144 kB)
Datenblatt 12AX7A RCA [www.tubedata.info].pdf (176 kB)
Datenblatt 12AX7A Tung-Sol [www.tubedata.info].pdf (175 kB)
Datenblatt 12AX7S Mazda Belvu [www.tubedata.info].pdf (659 kB)
Datenblatt 12AX7S Philips.pdf (227 kB)
Datenblatt 12AX7WA Tung-Sol [www.tubedata.info].pdf (169 kB)
Pruefkarte 12AX7 - Neuberger RPM370 Roehrenmessgeraet.pdf (215 kB)
Pruefkarte ECC83 12AX7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte ECC83 12AX7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC83 12AX7 7025 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 12AX7

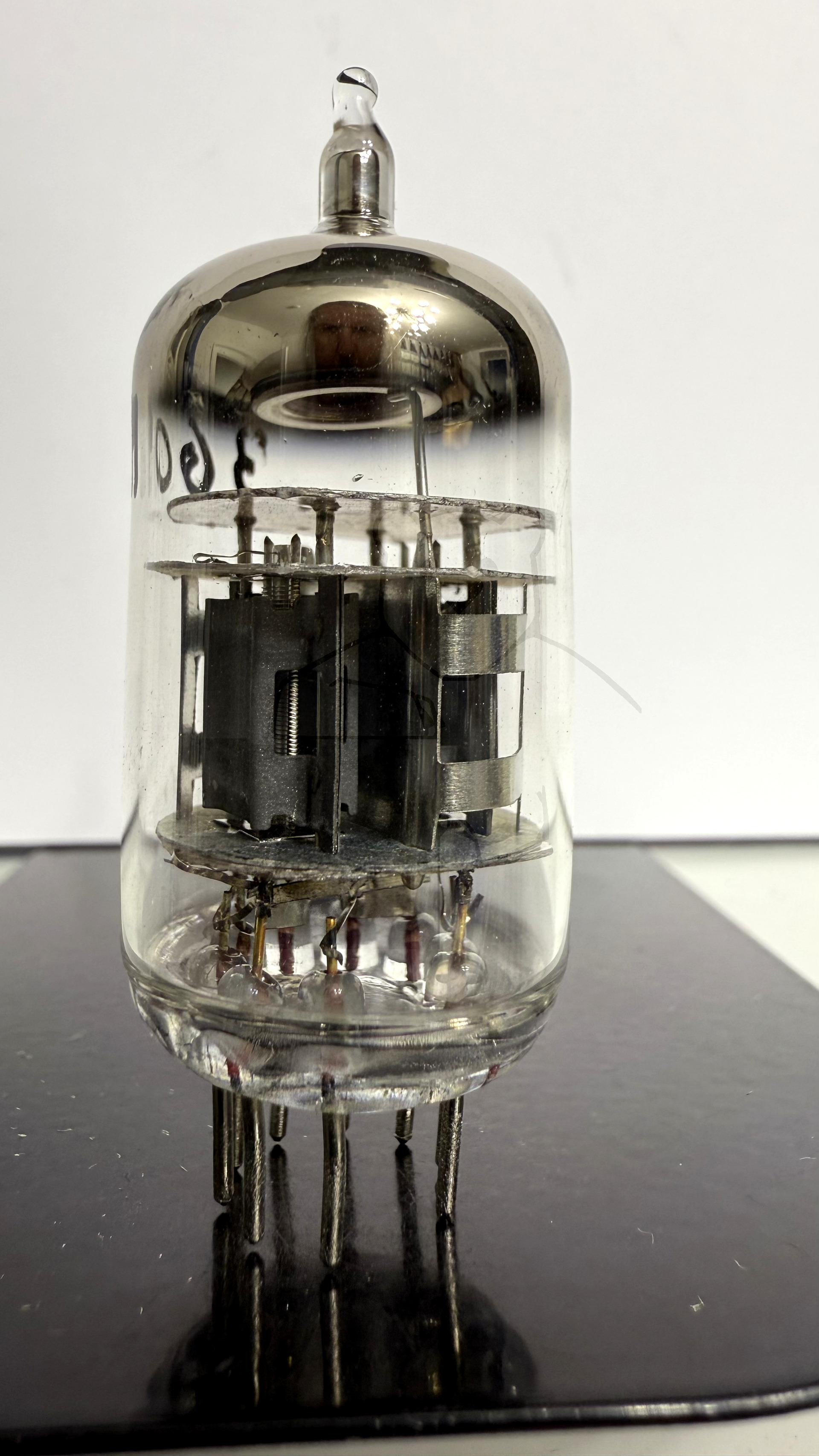

Röhre 12AX7 #3609 Bild 1
