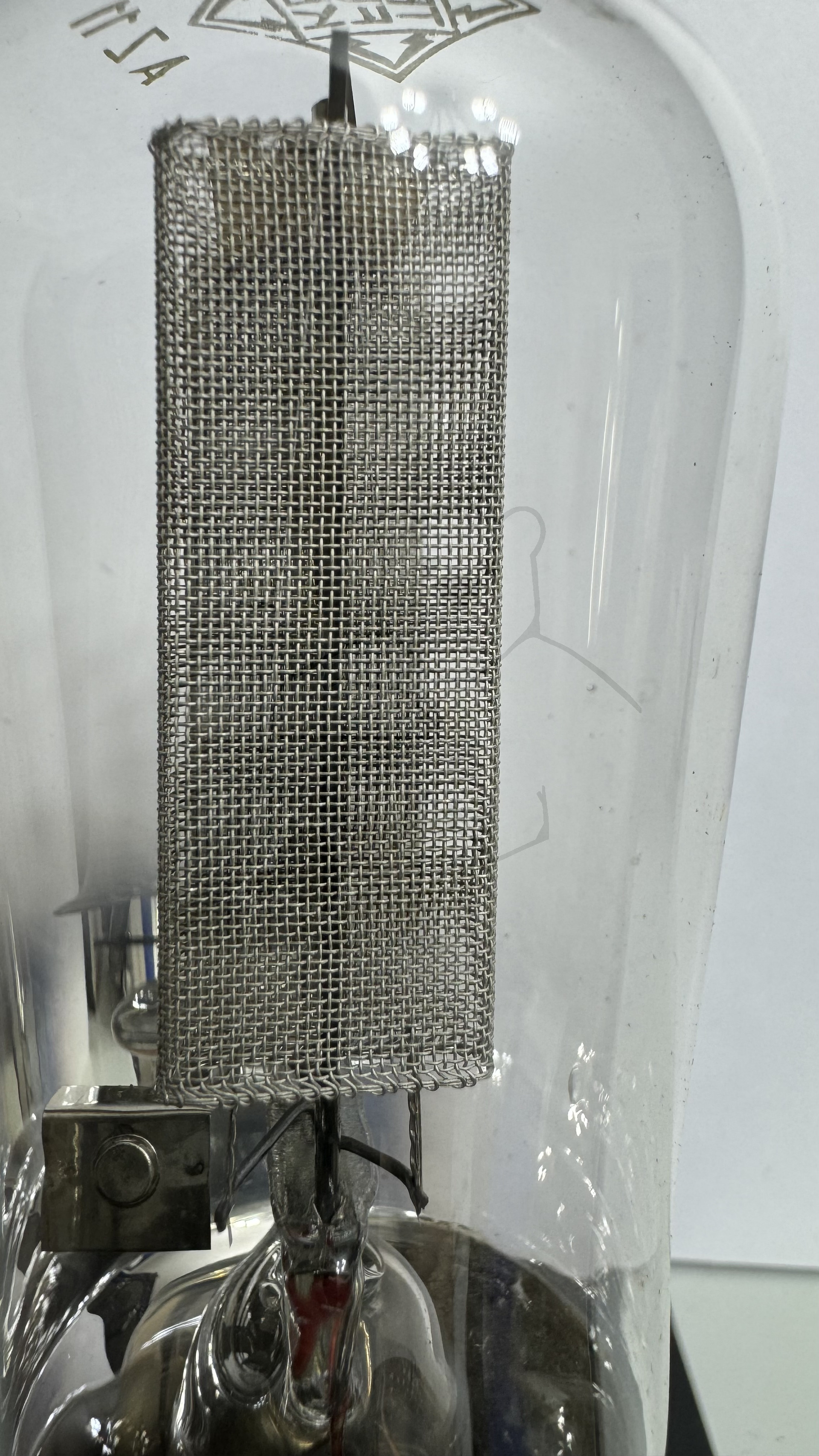

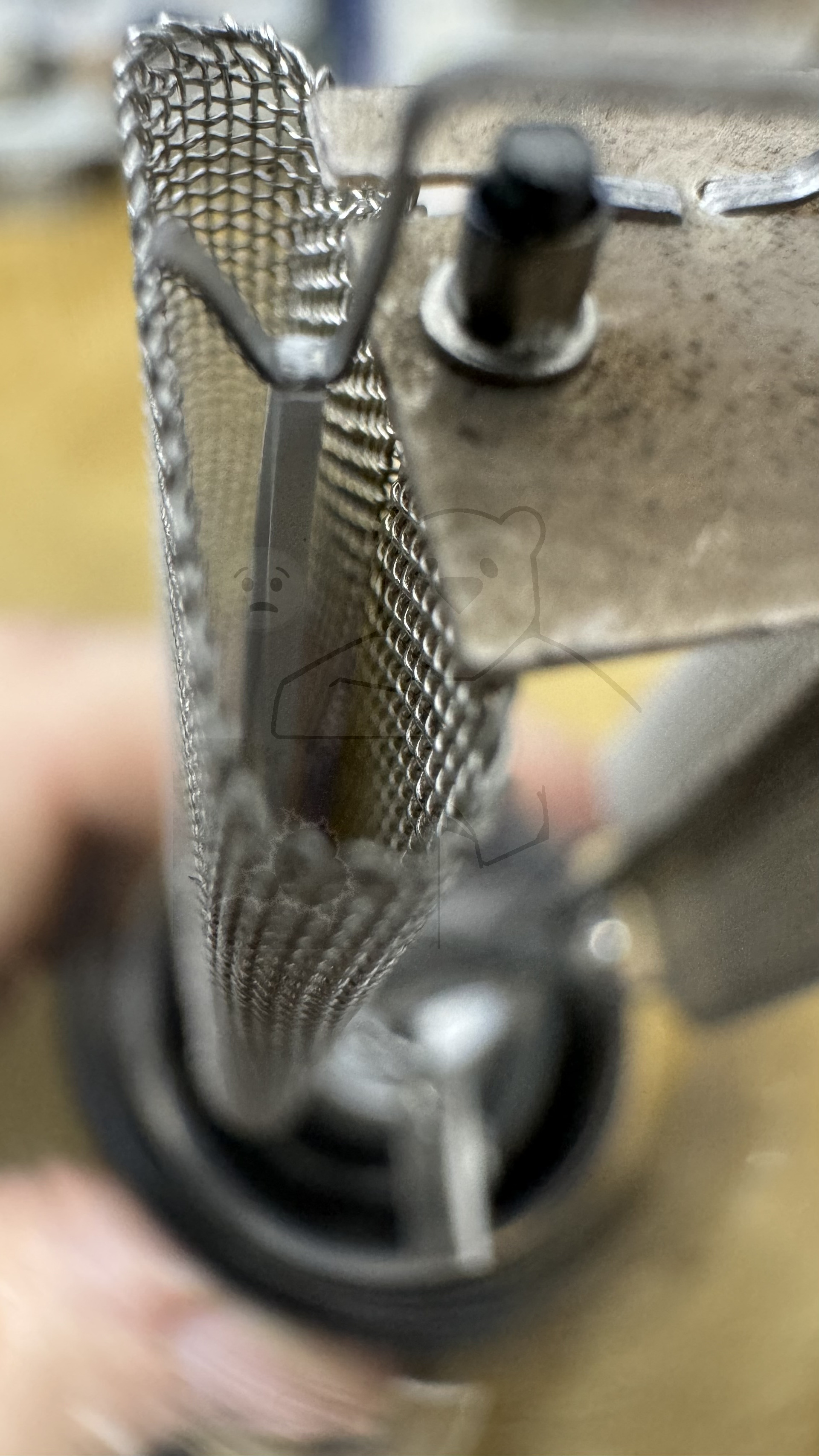

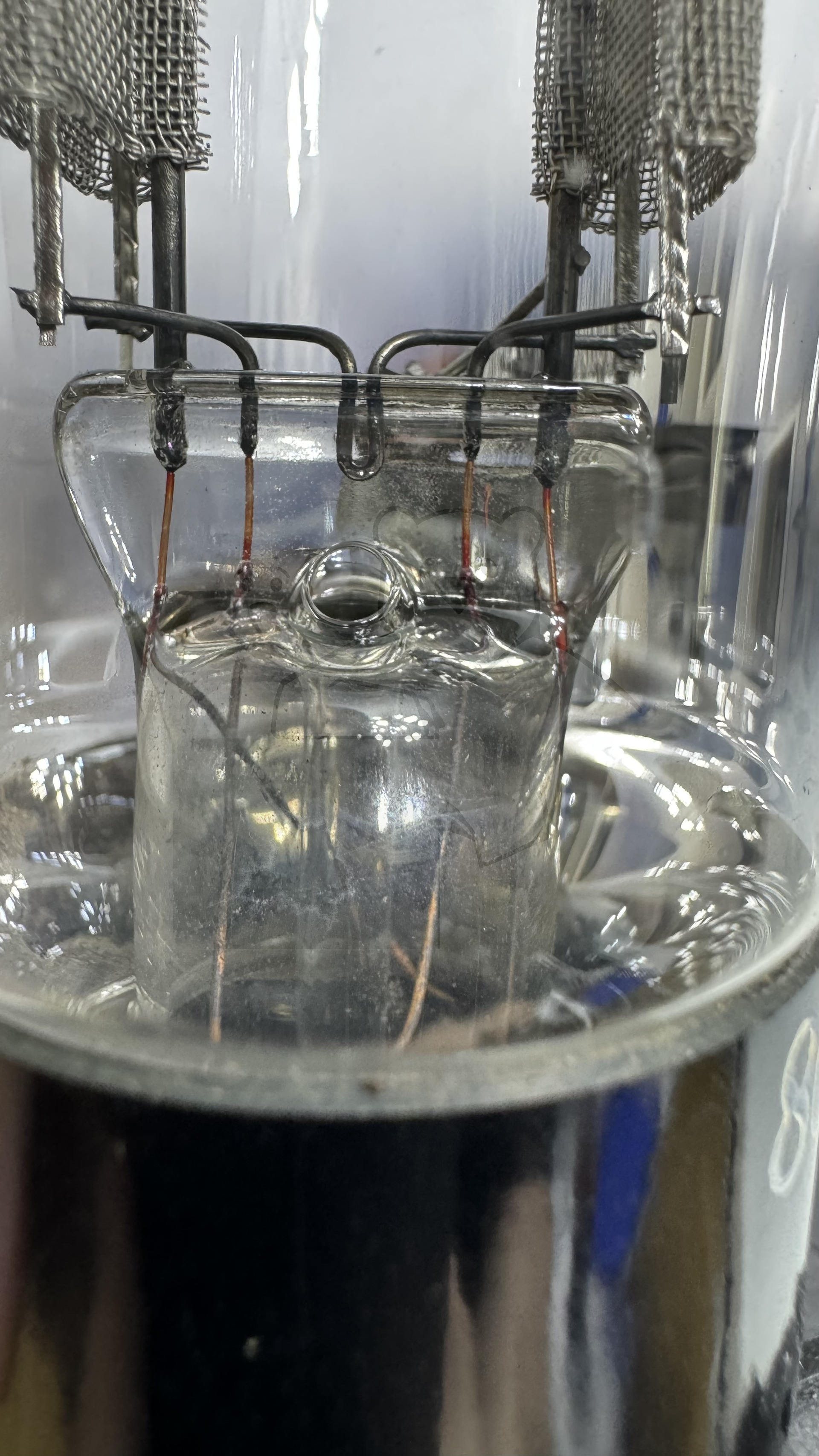

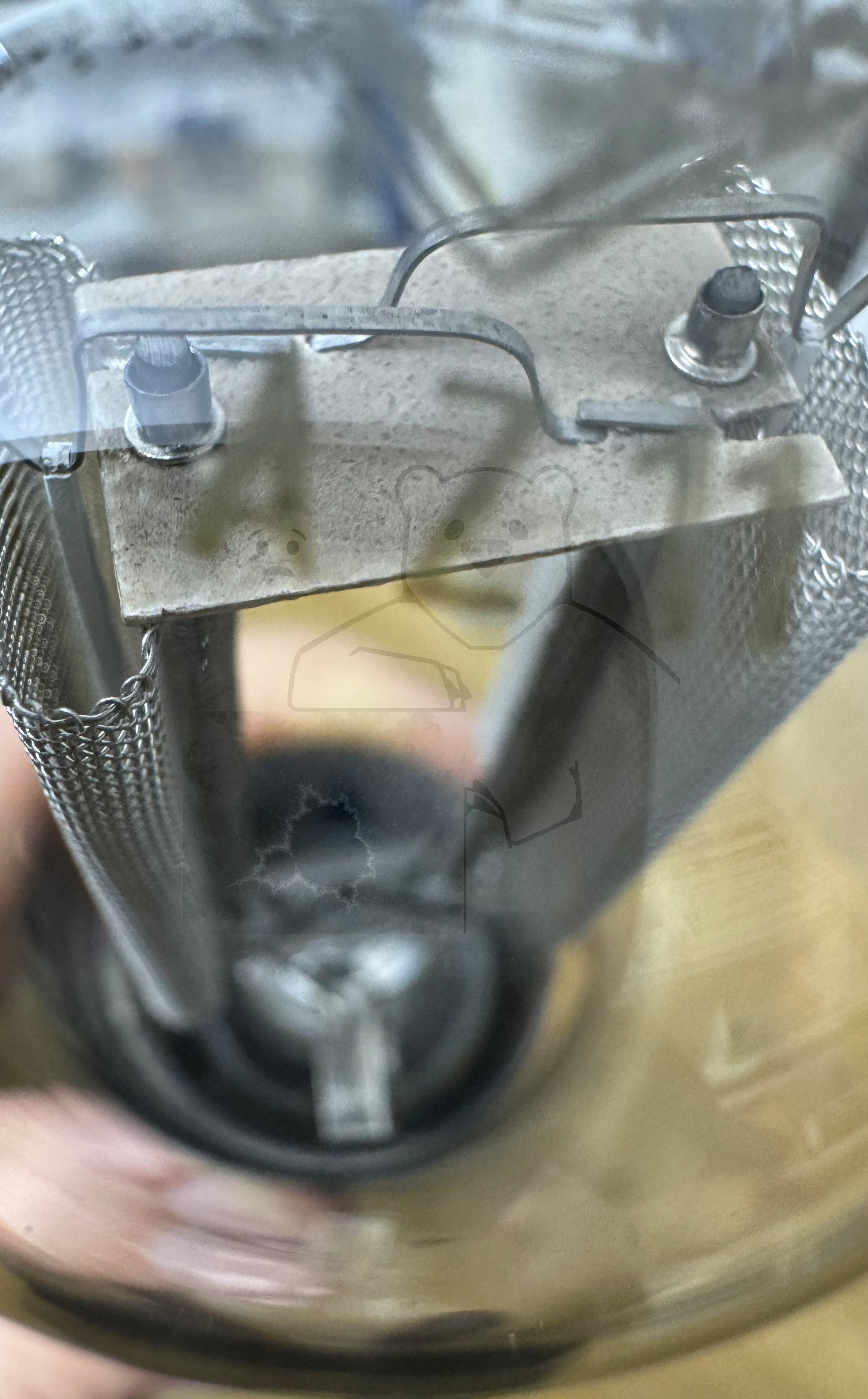

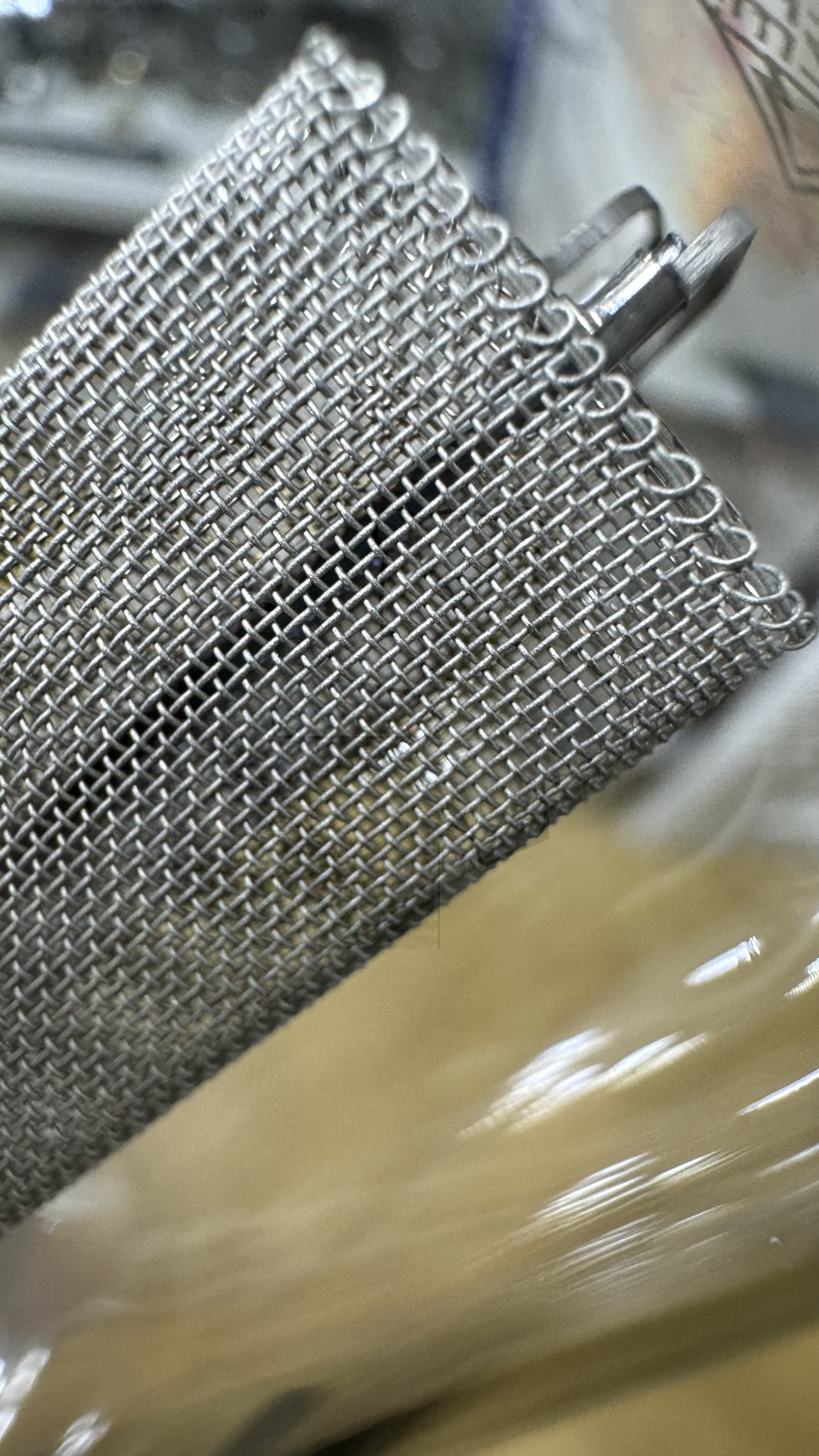

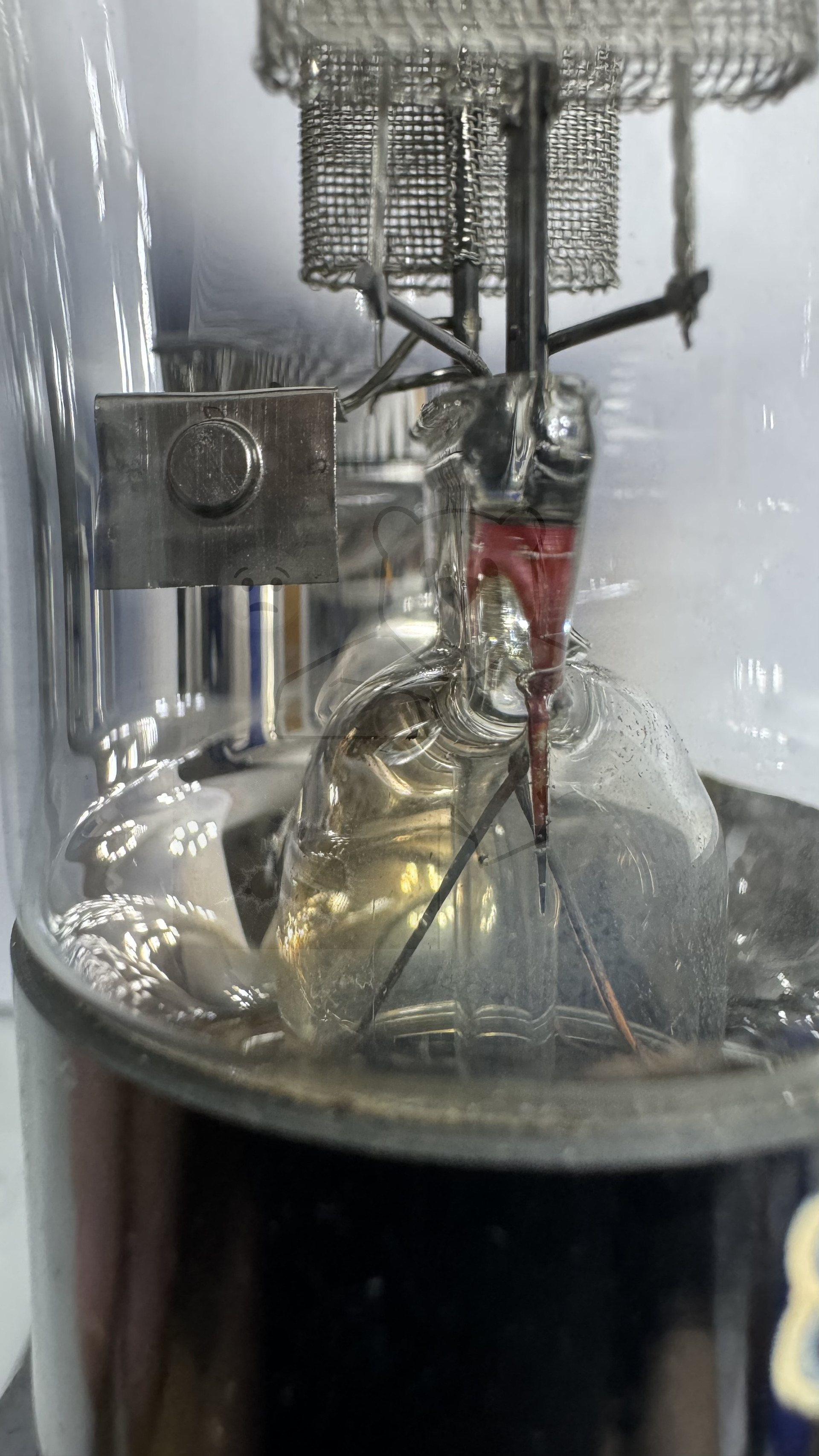

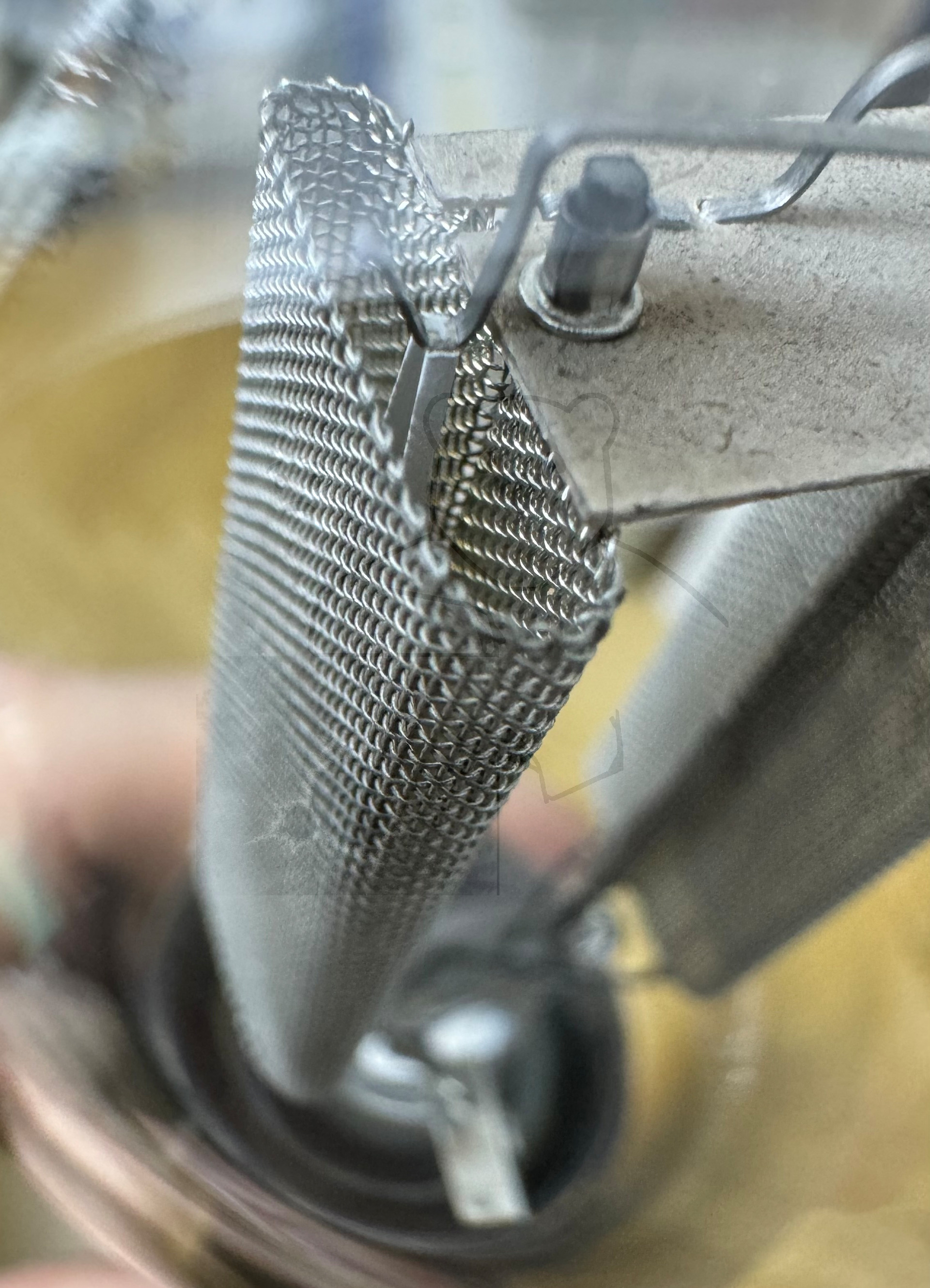

Daten und Bilder der Röhre: AZ11

🔎 Beschreibung der Röhre: AZ11 Inventarnummer: 03505

Name	→ AZ11 📺 Mit Video
Vergleichsname
Hersteller	→ Telefunken
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	804

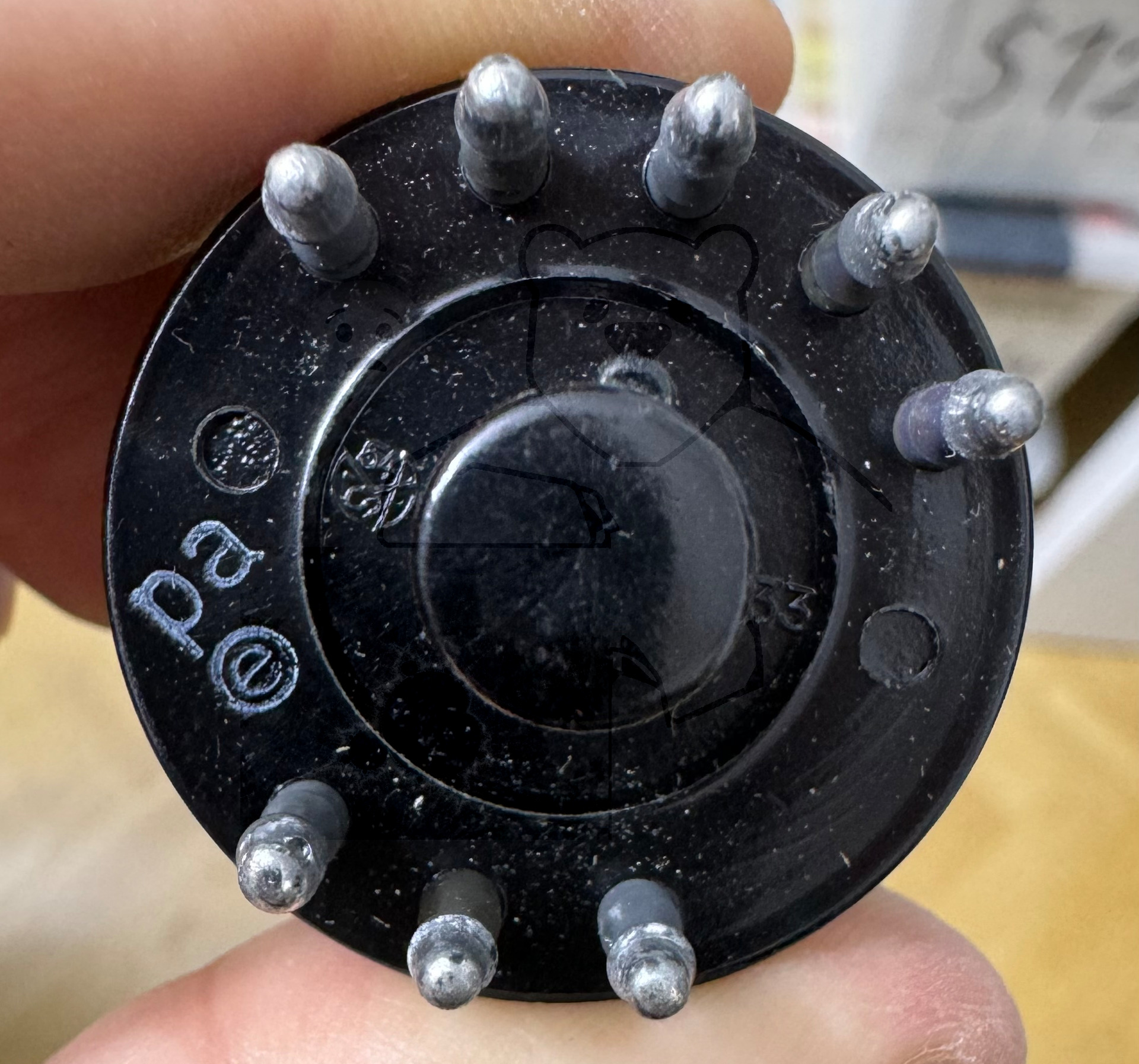

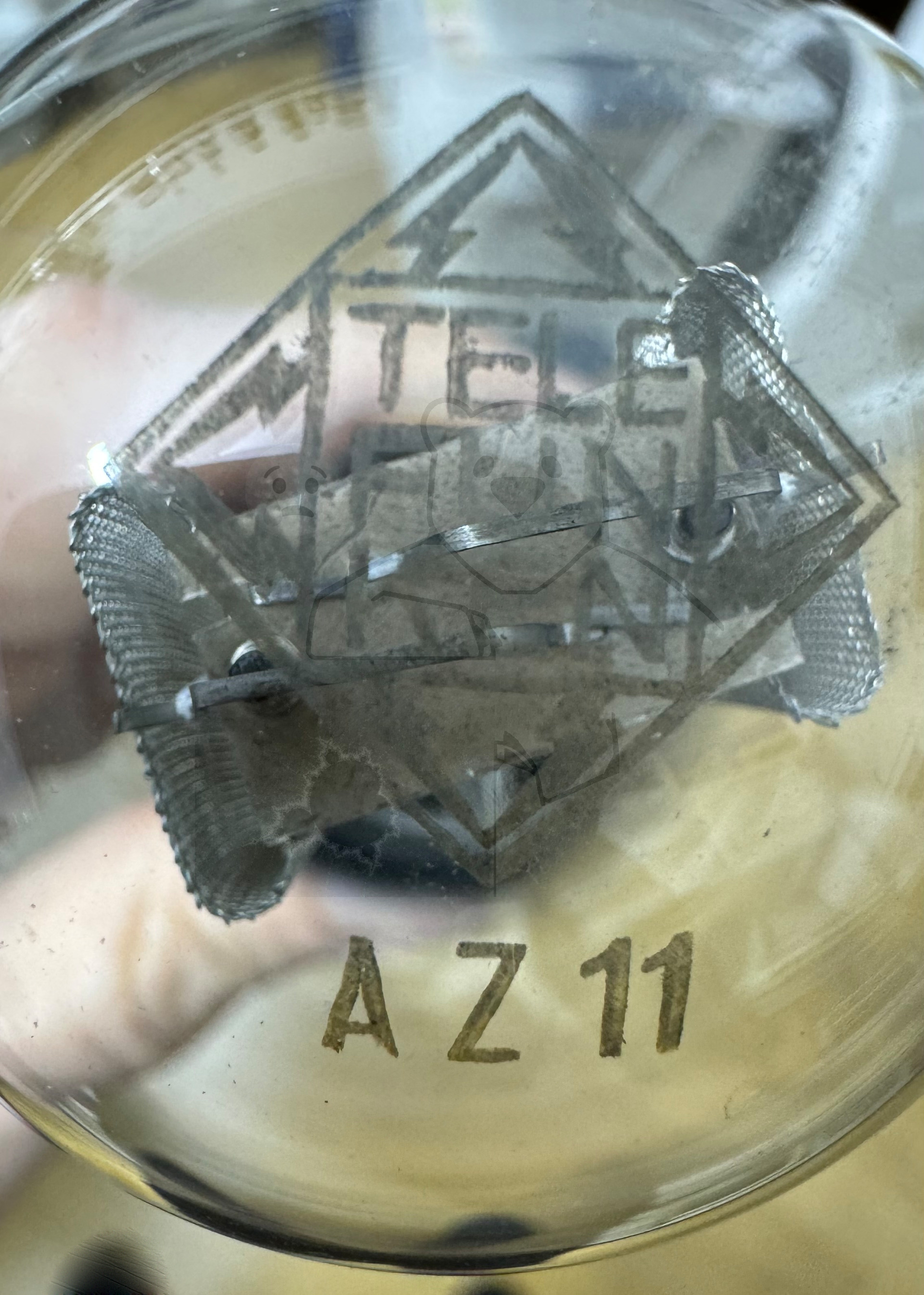

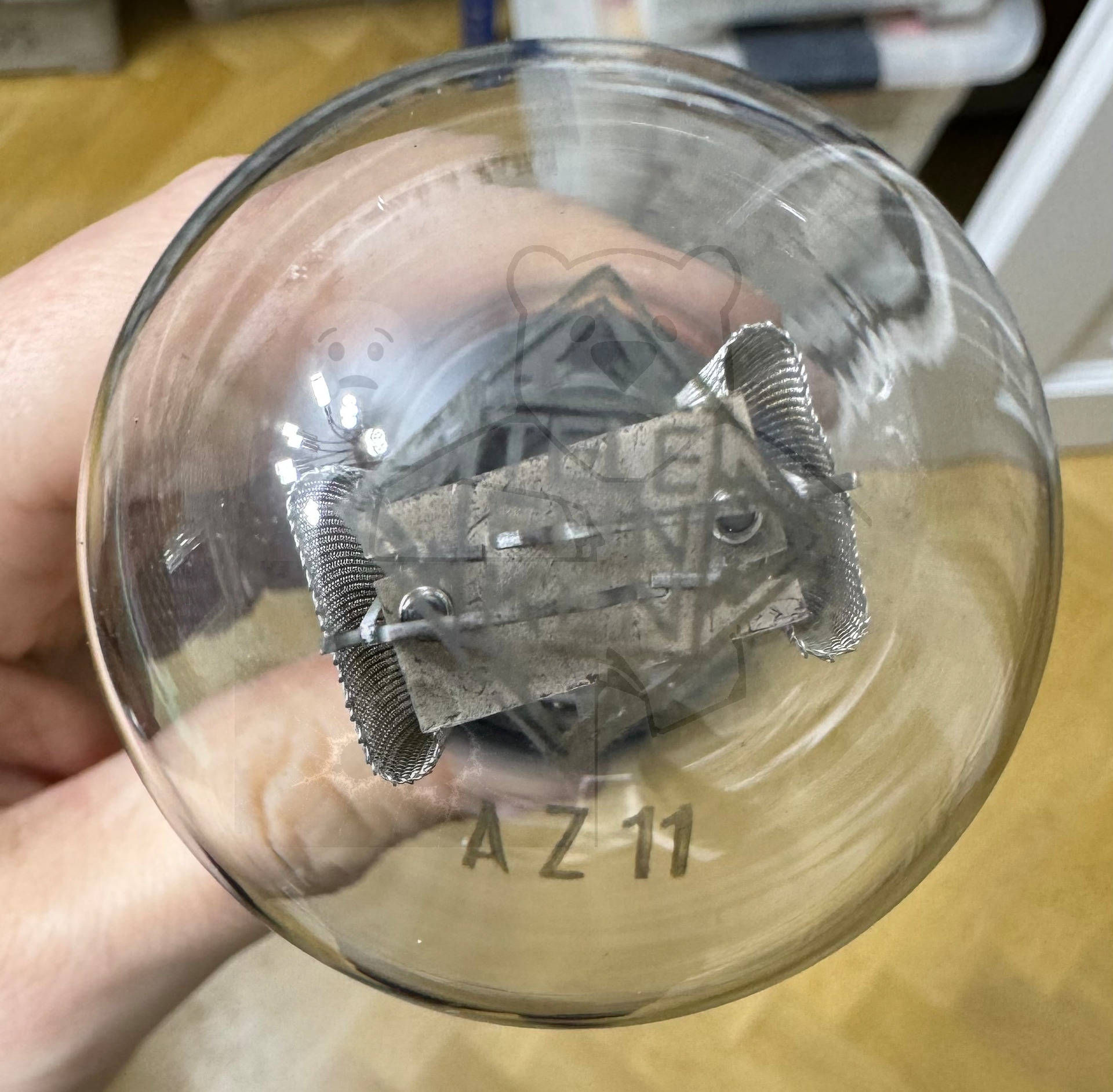

Ätz- Produktionscode	pa
Serien Nummer	EPA 28407

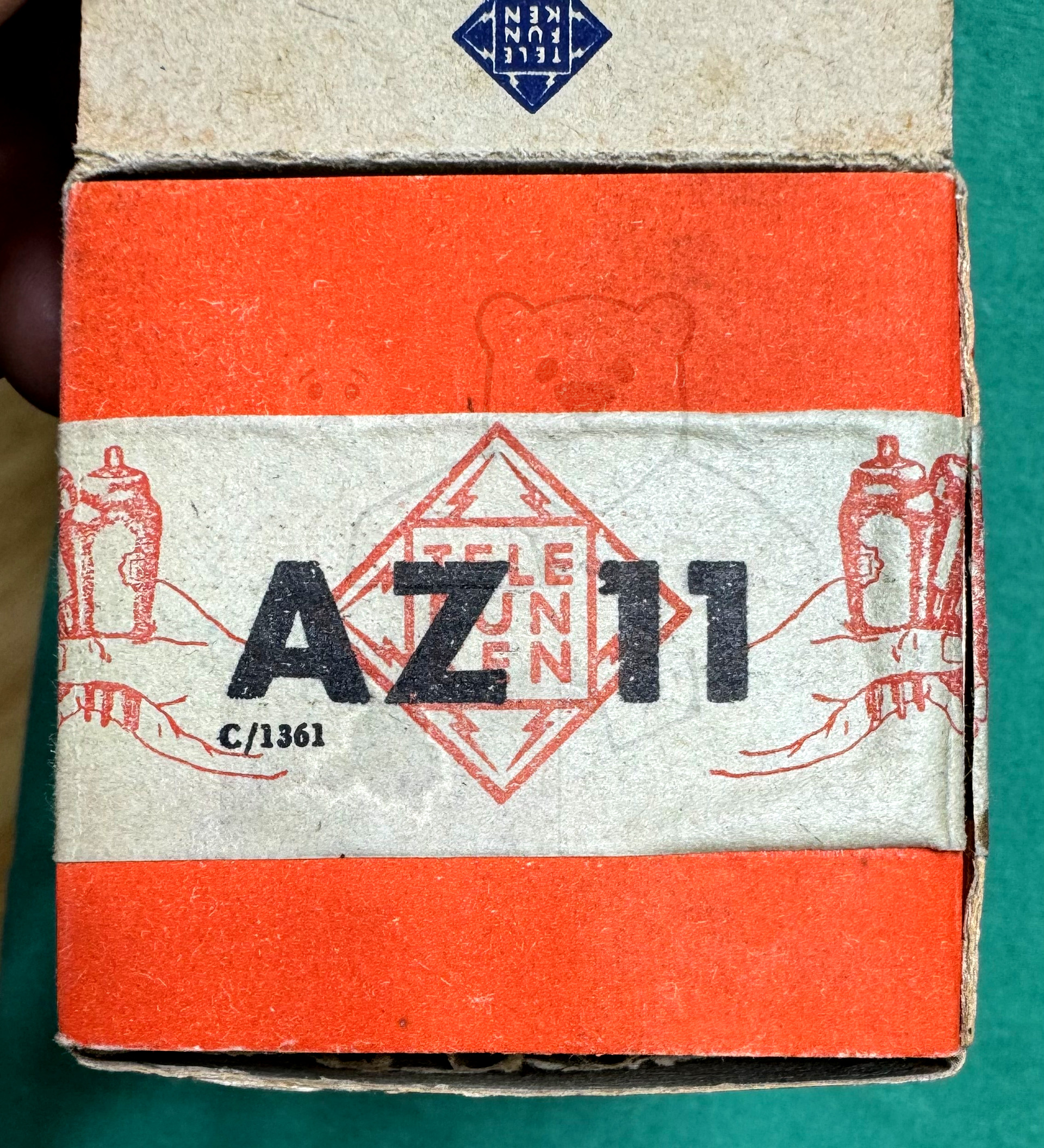

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L21a

🔎 Beschreibung der Systeme für die Röhre: AZ11

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AZ11

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu AZ11

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AZ11
Anwendung AZ11 Funkwerk Roehren Dokumente.pdf (1837 kB)
Datenblatt AZ11 Philips.pdf (26 kB)
Datenblatt AZ11 RFT.pdf (53 kB)
Datenblatt AZ11 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (1018 kB)
Datenblatt AZ11 Telefunken Version 1.pdf (138 kB)
Pruefkarte AZ11 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte AZ11 - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
