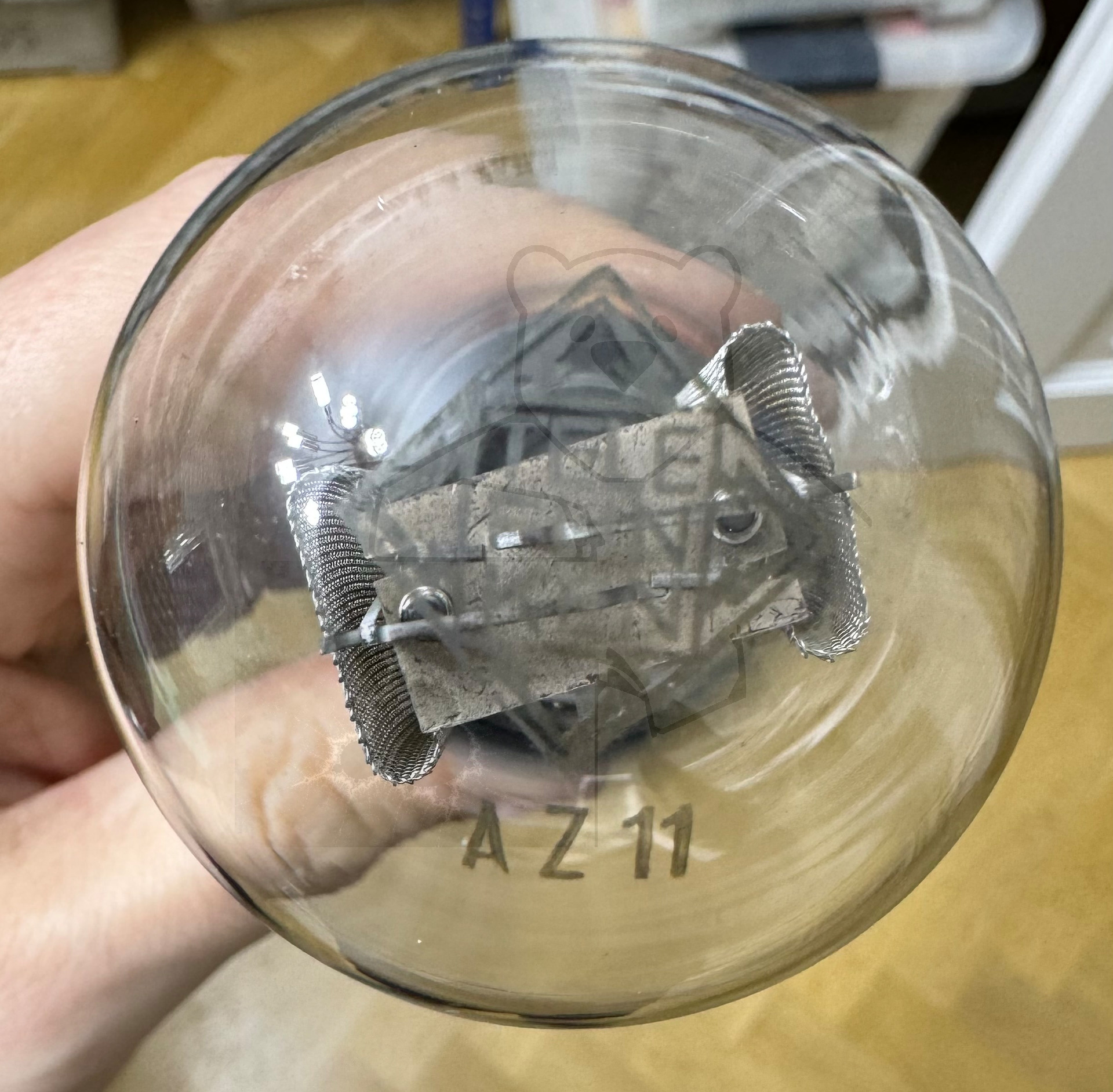

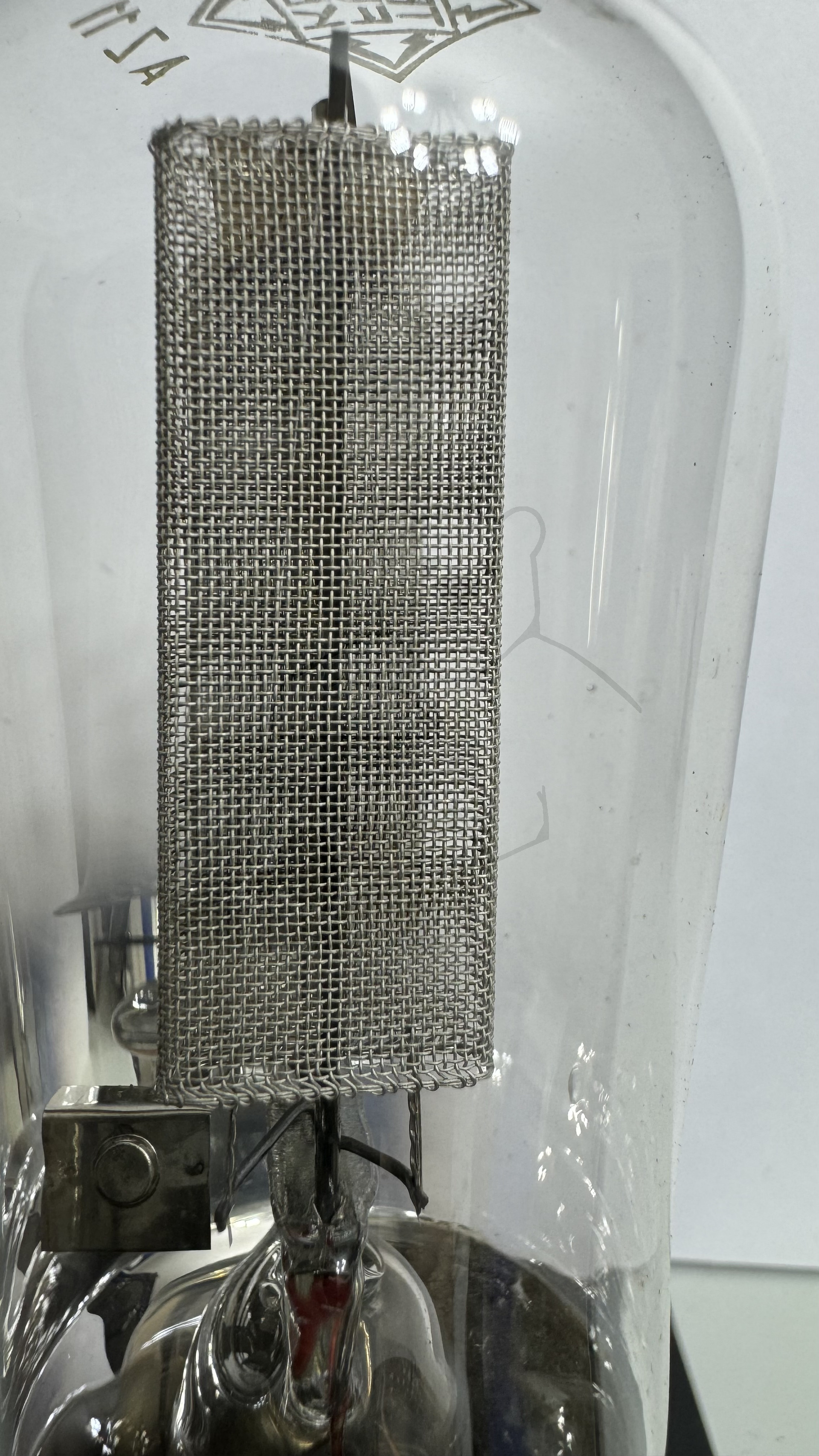

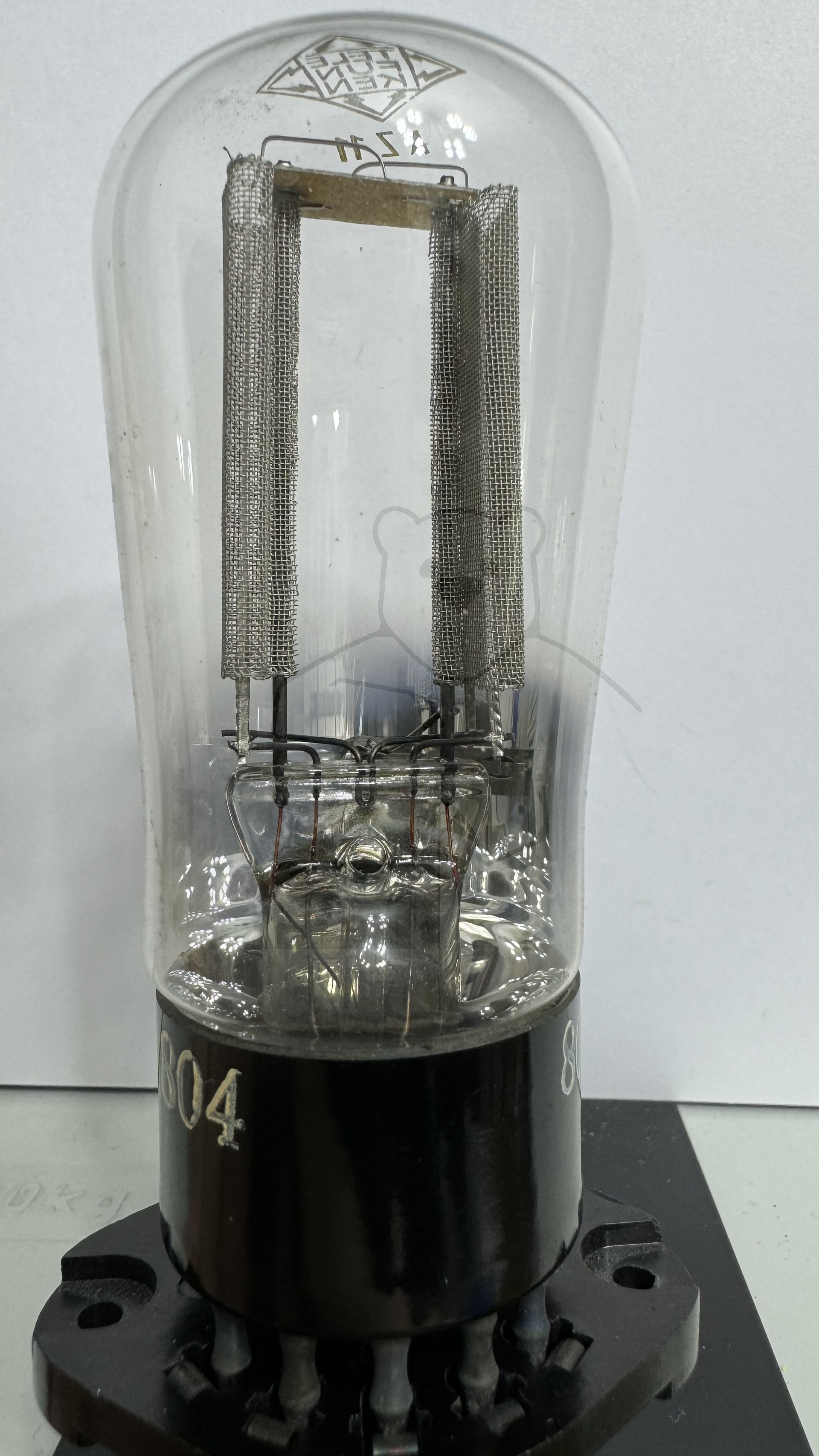

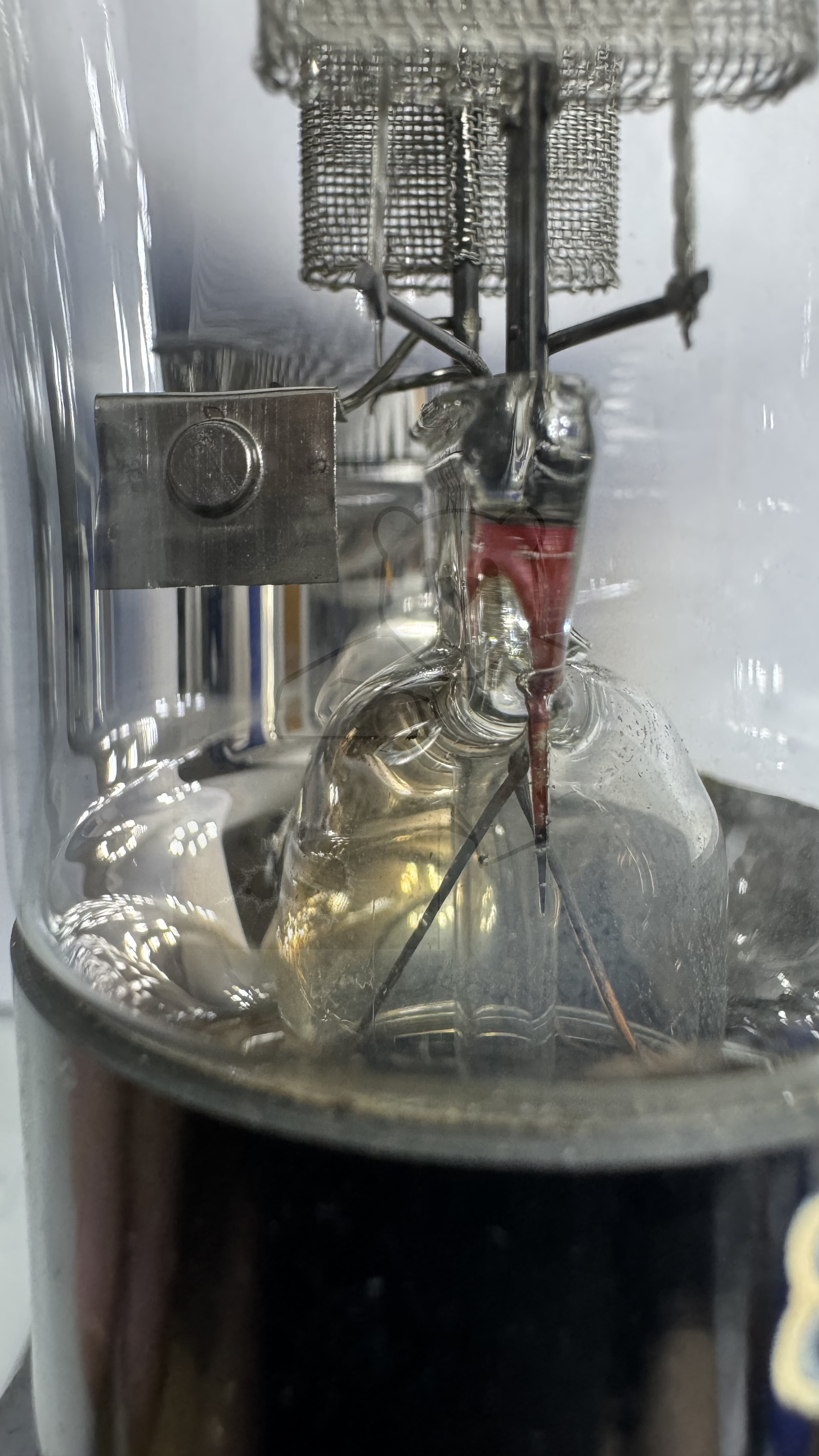

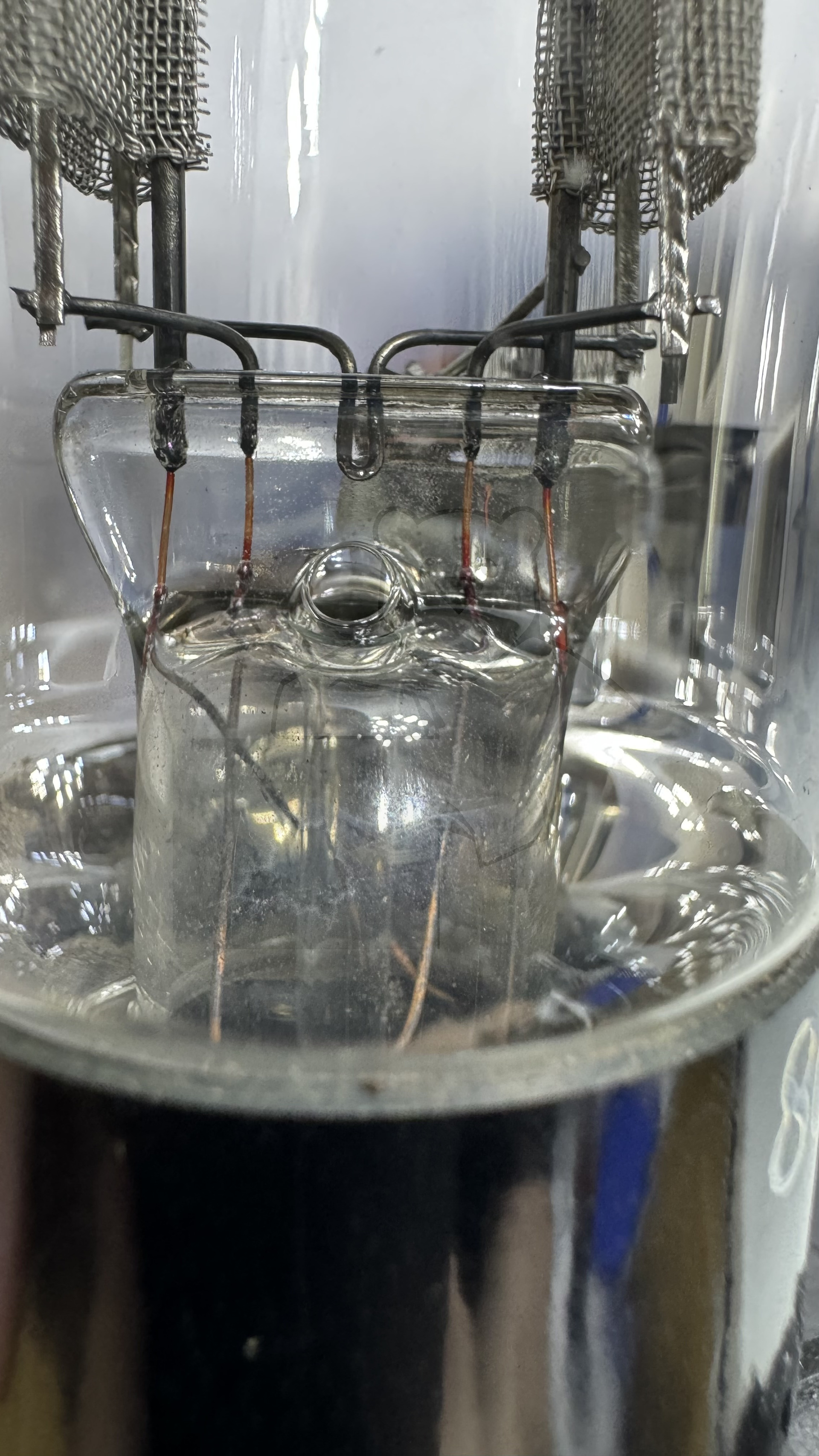

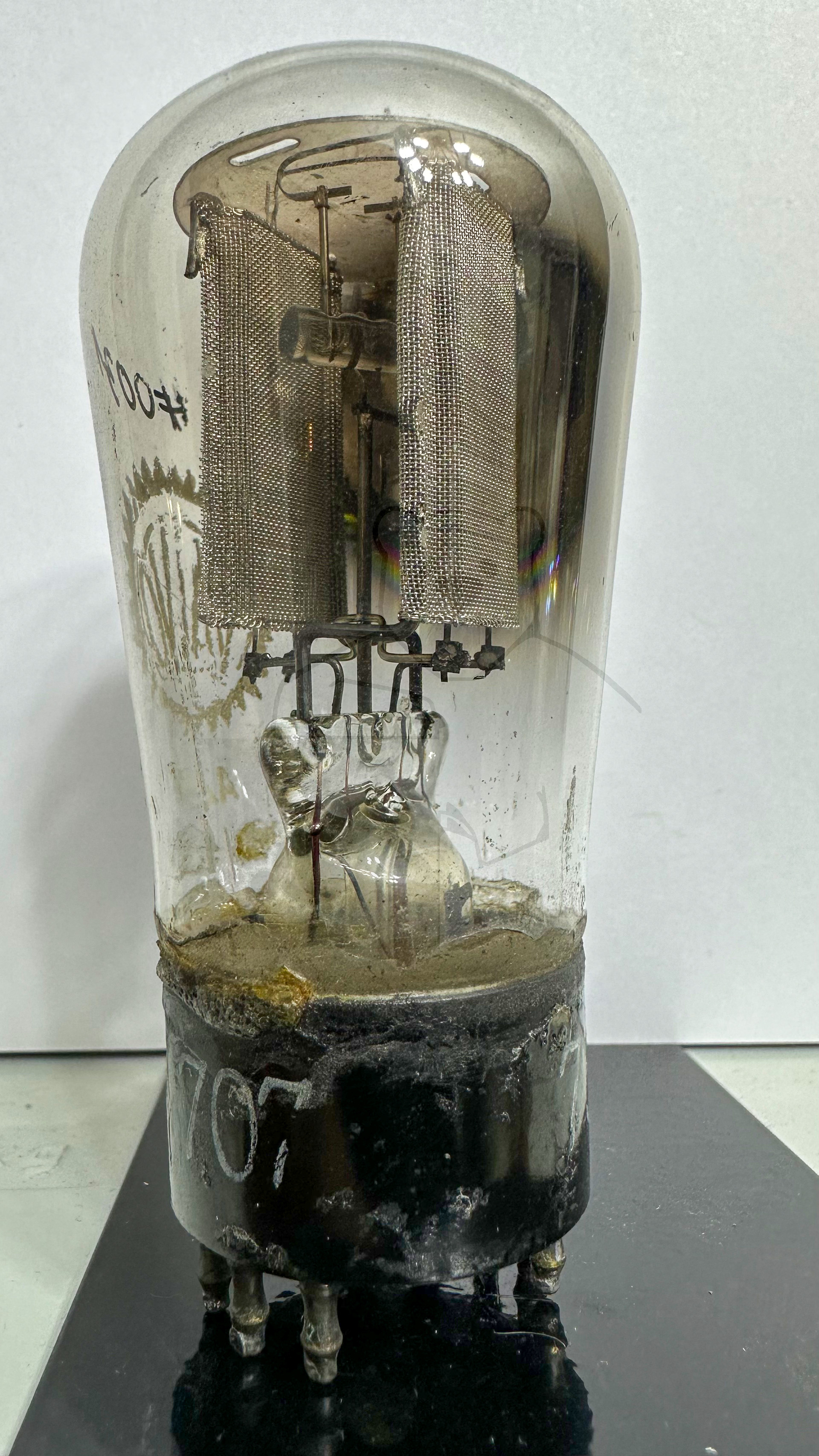

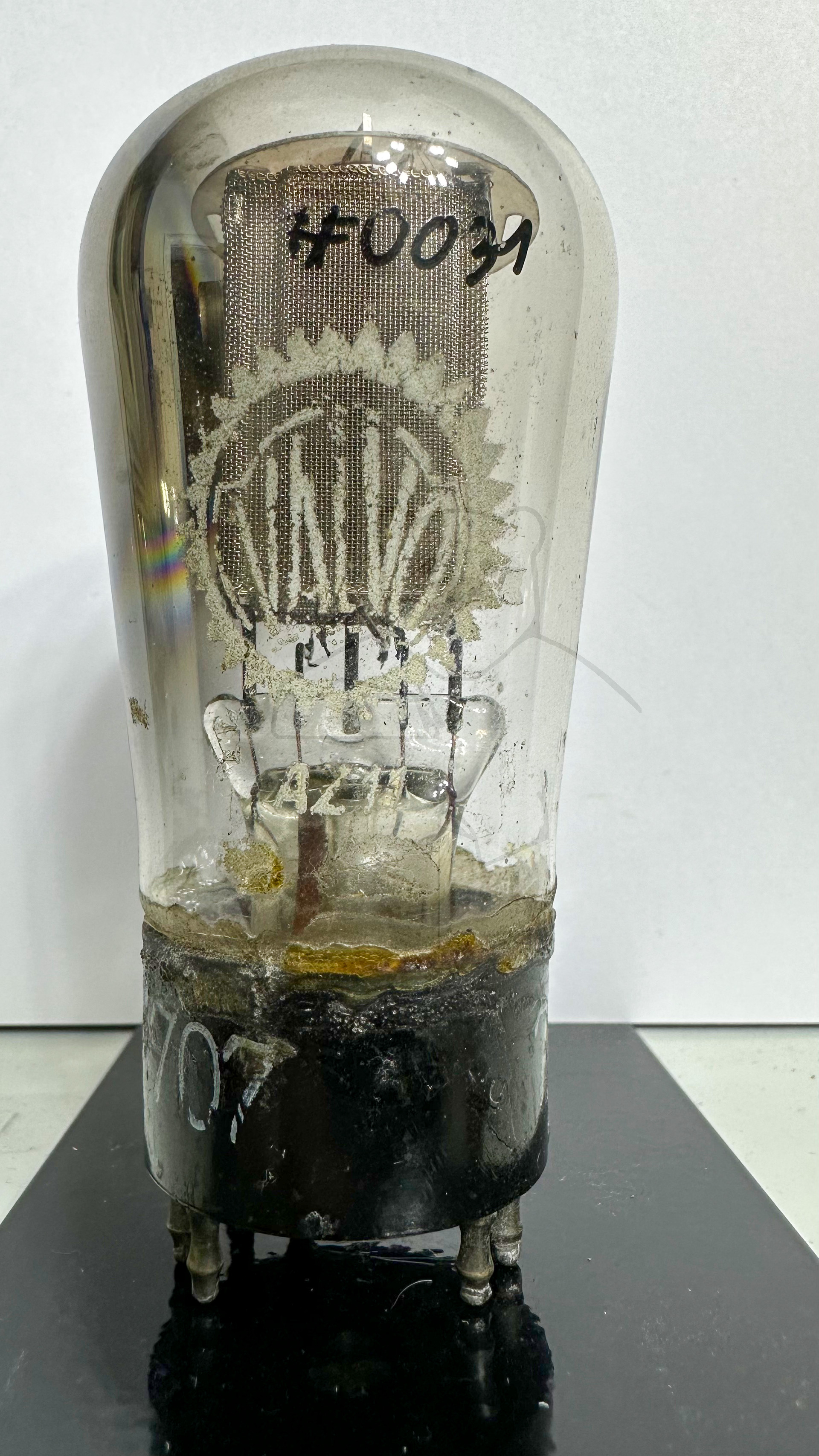

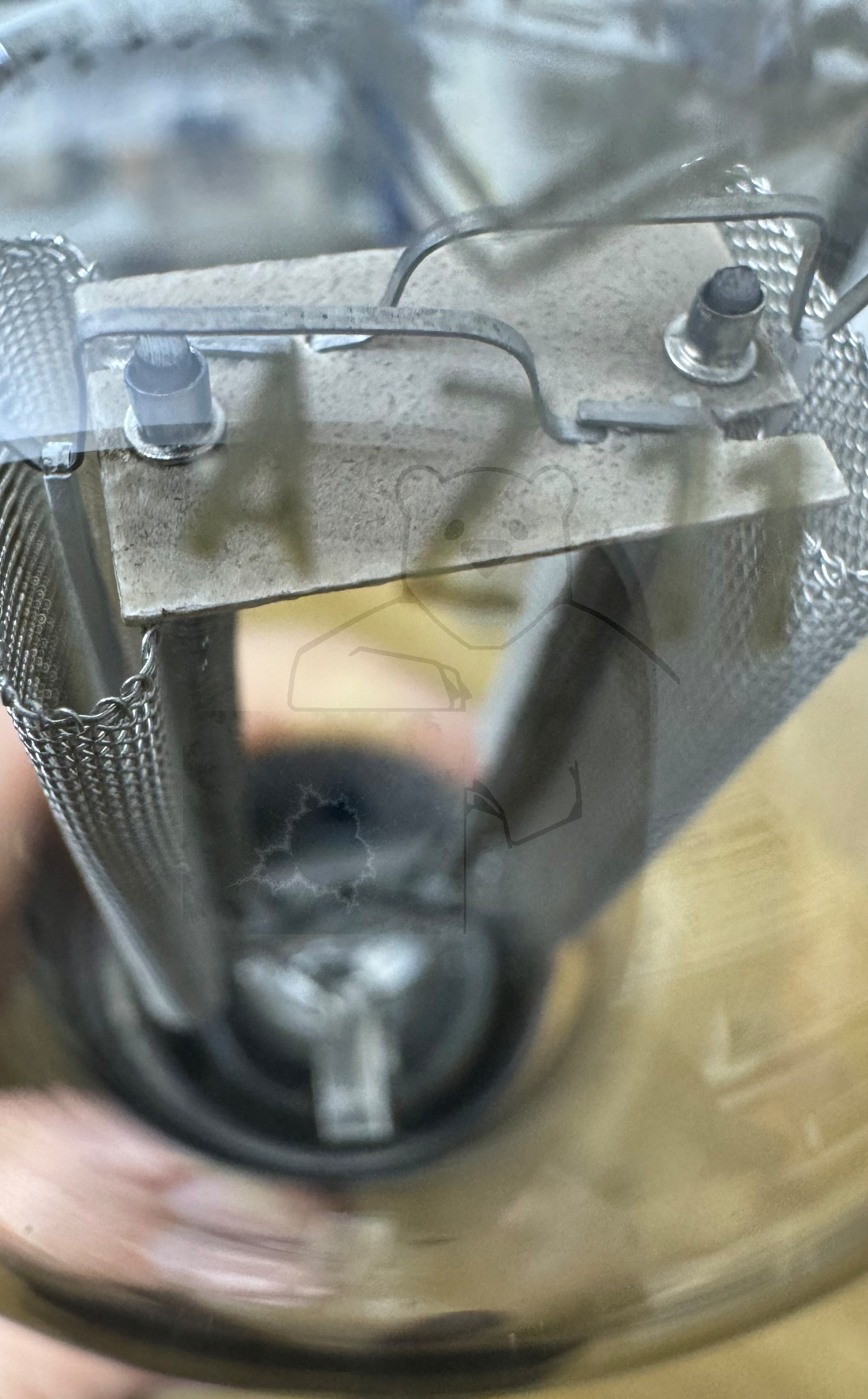

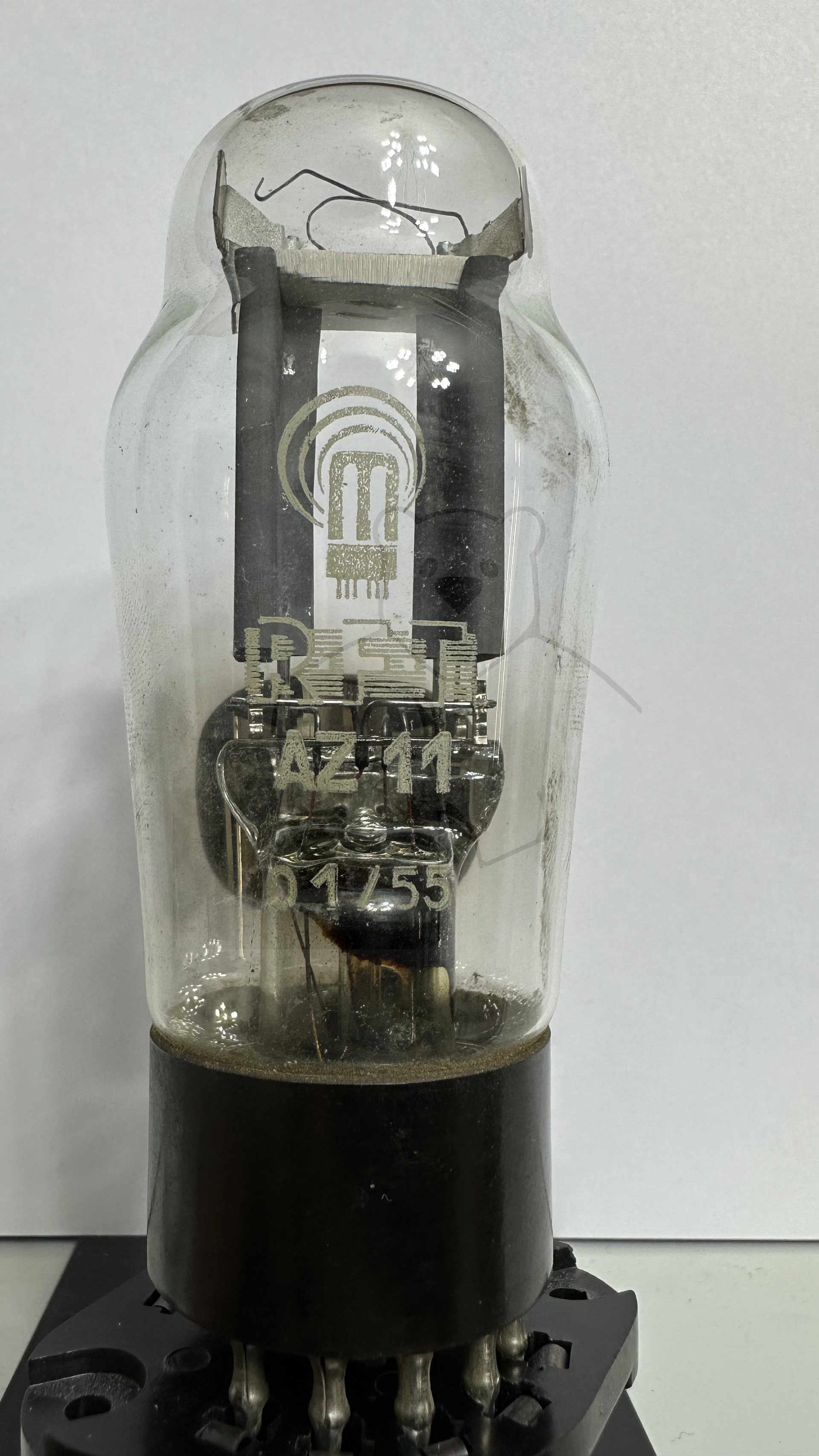

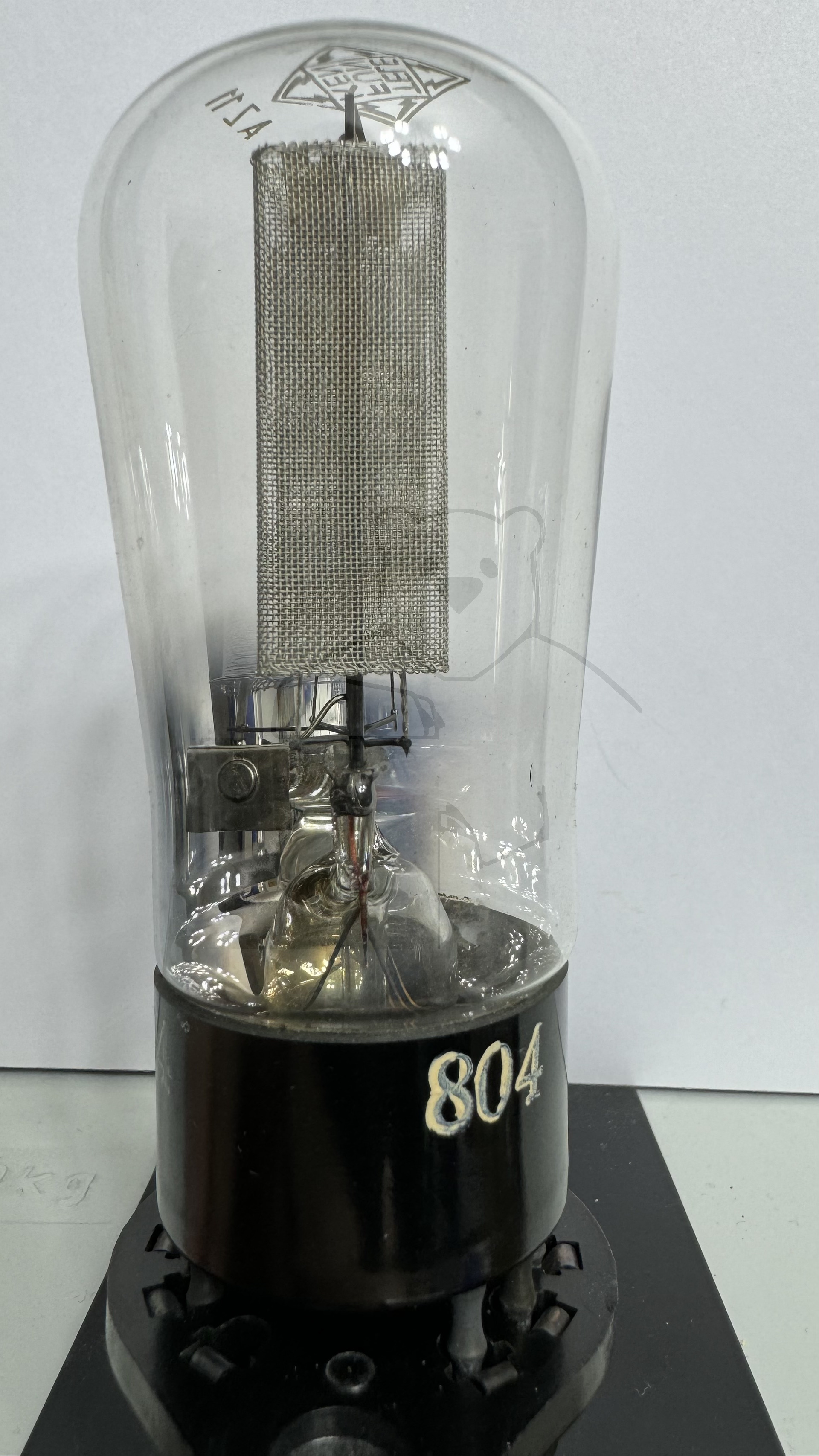

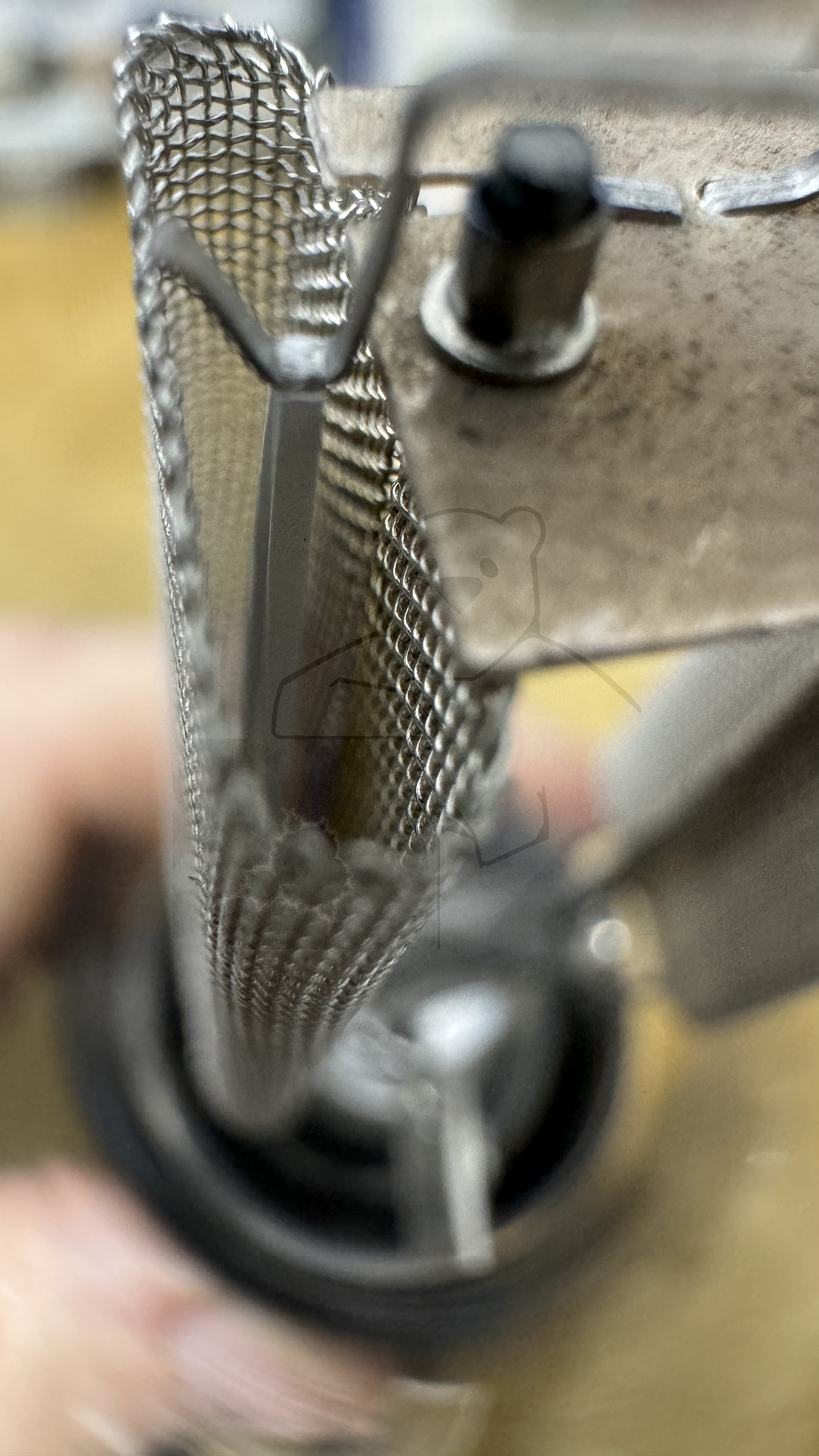

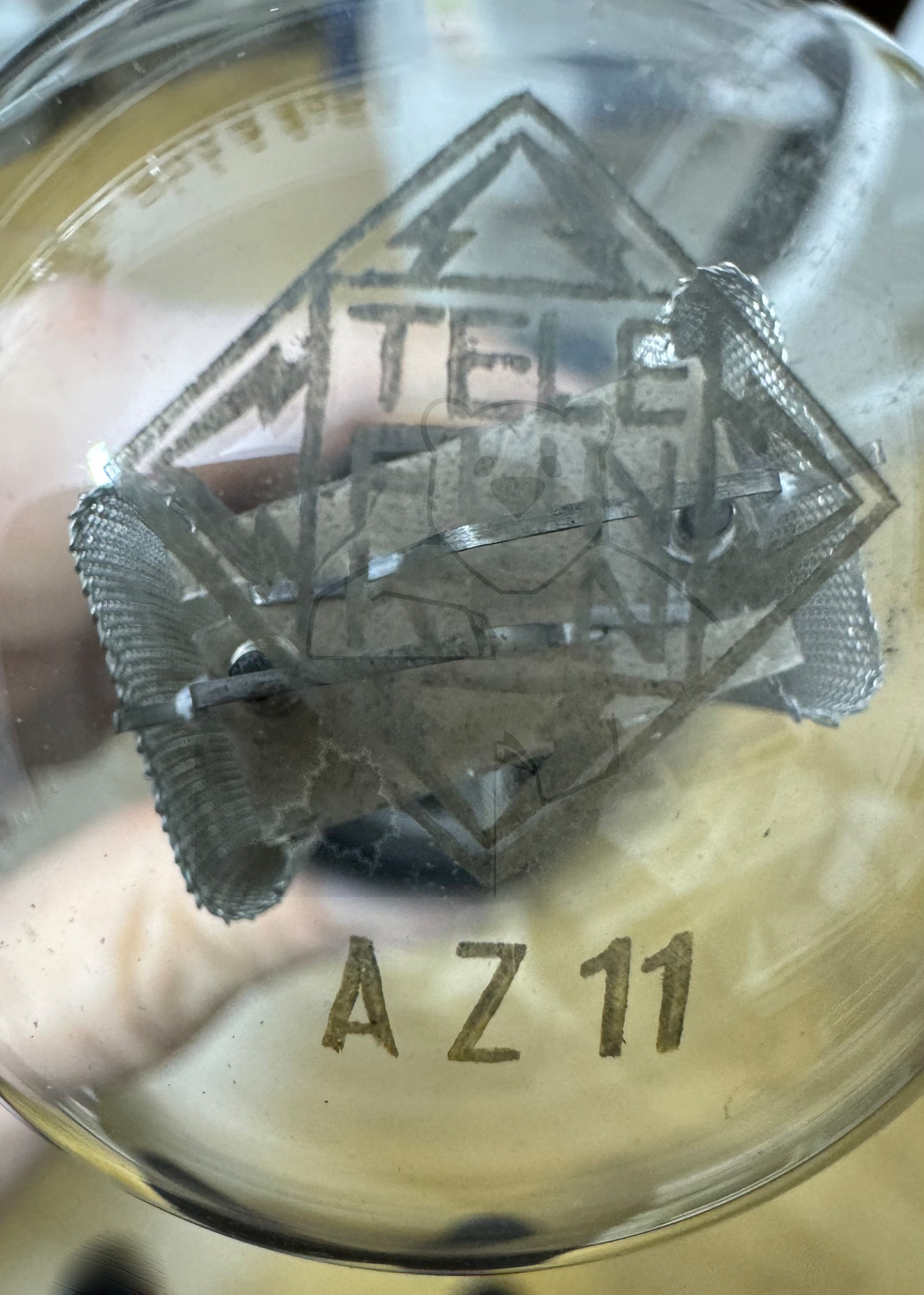

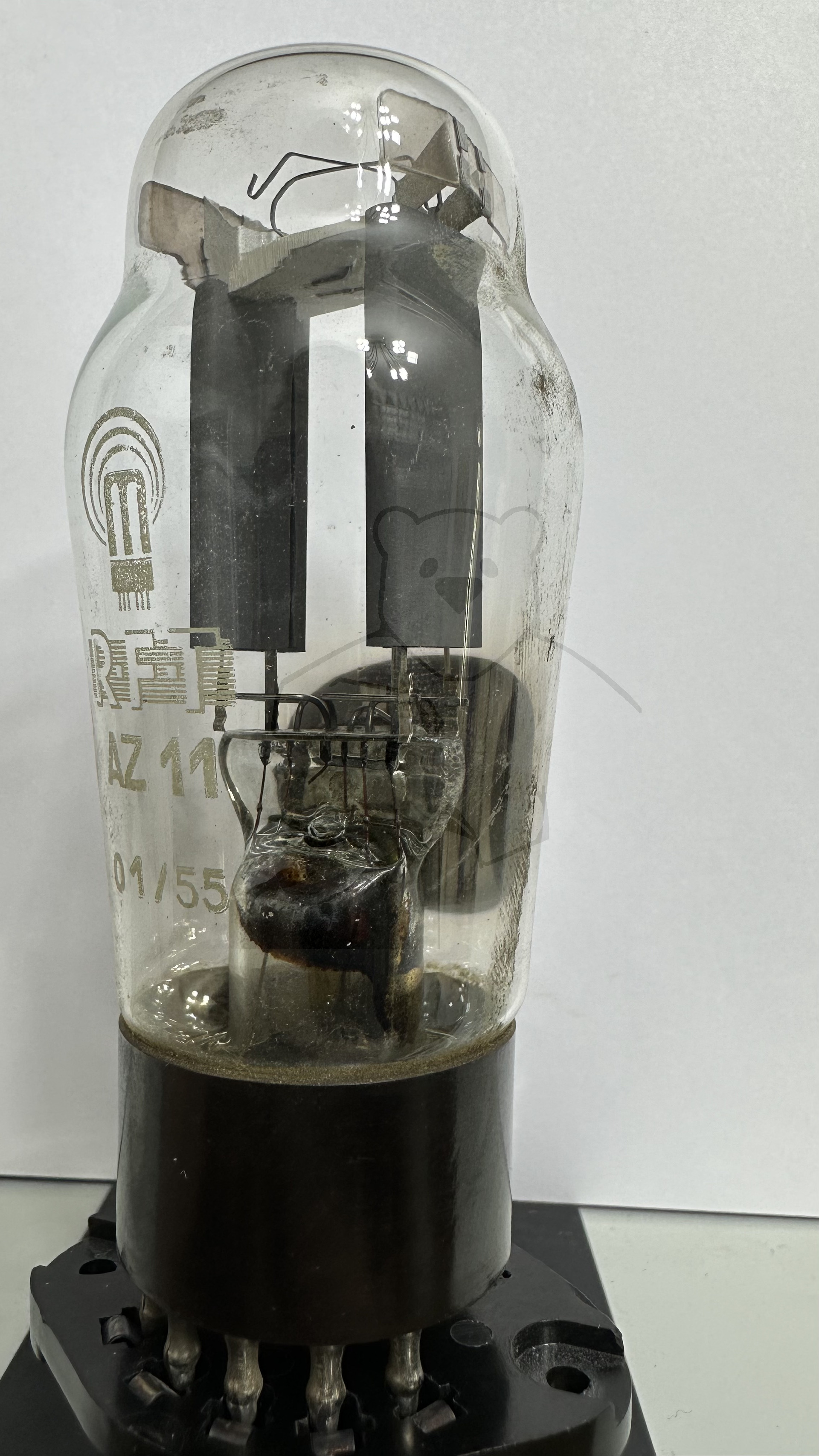

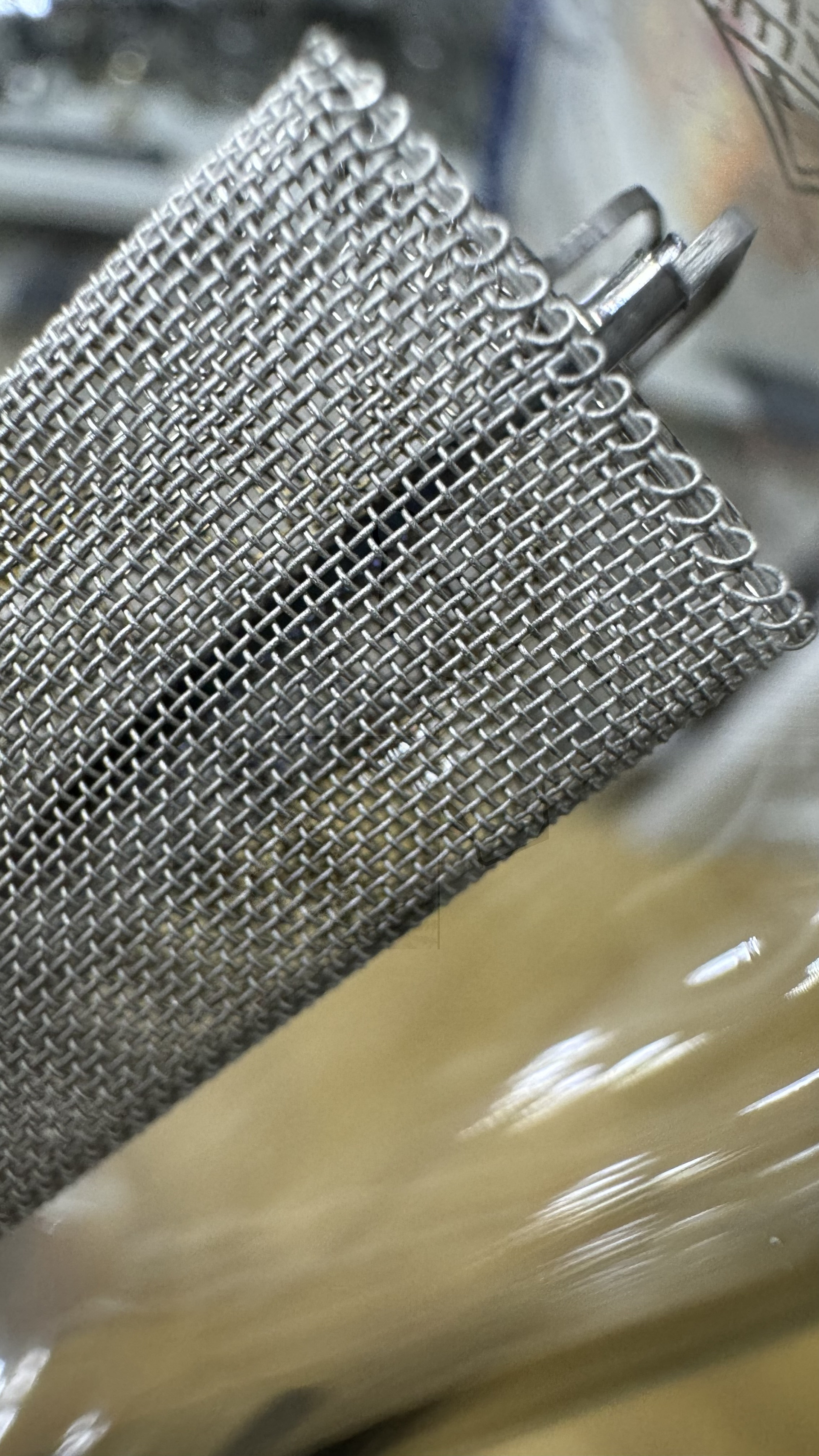

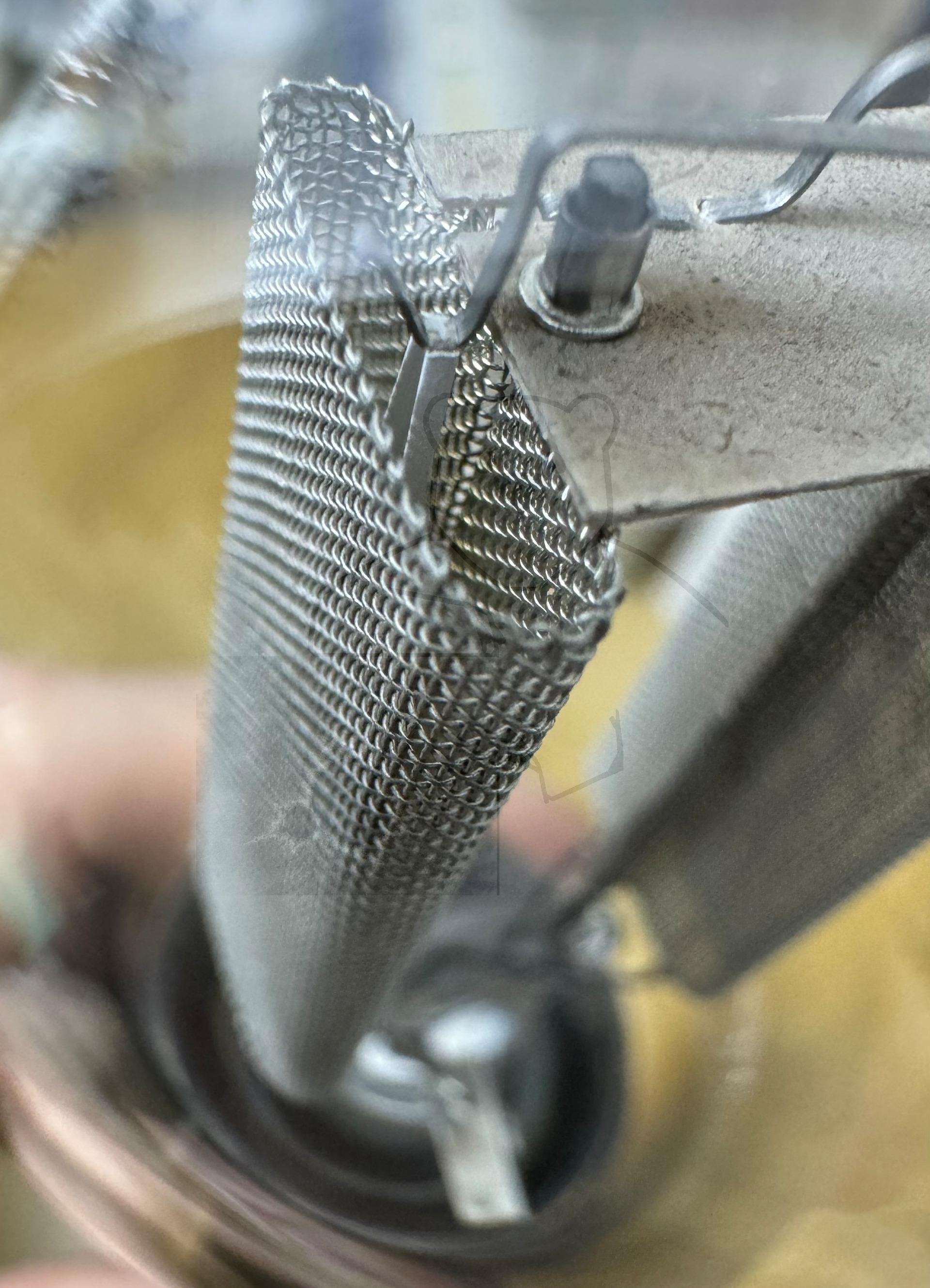

Daten und Bilder der Röhre: AZ11

🔎 Beschreibung der Röhre: AZ11

Name	AZ11
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

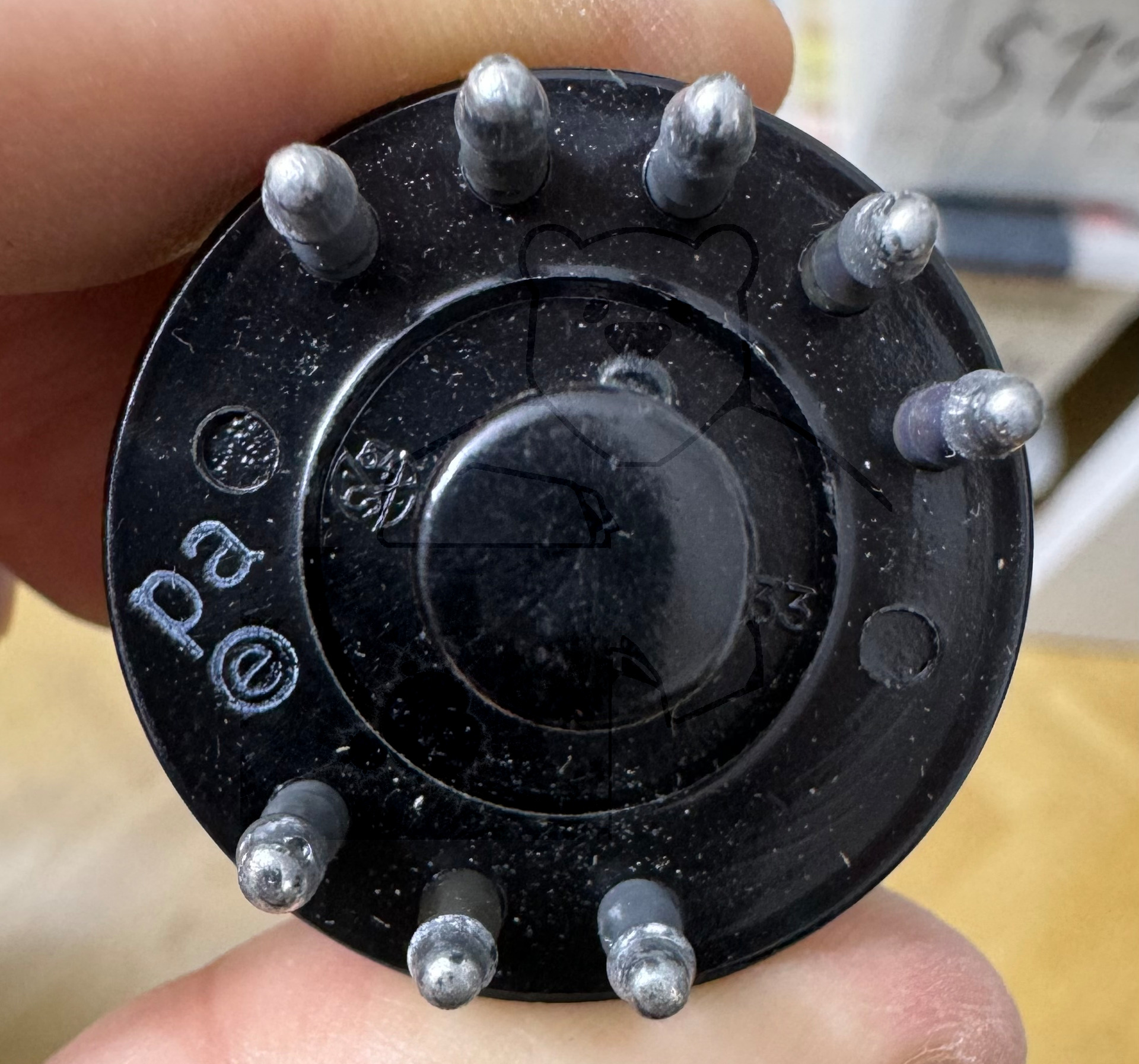

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:04:52

🔎 Beschreibung der Systeme für die Röhre: AZ11

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

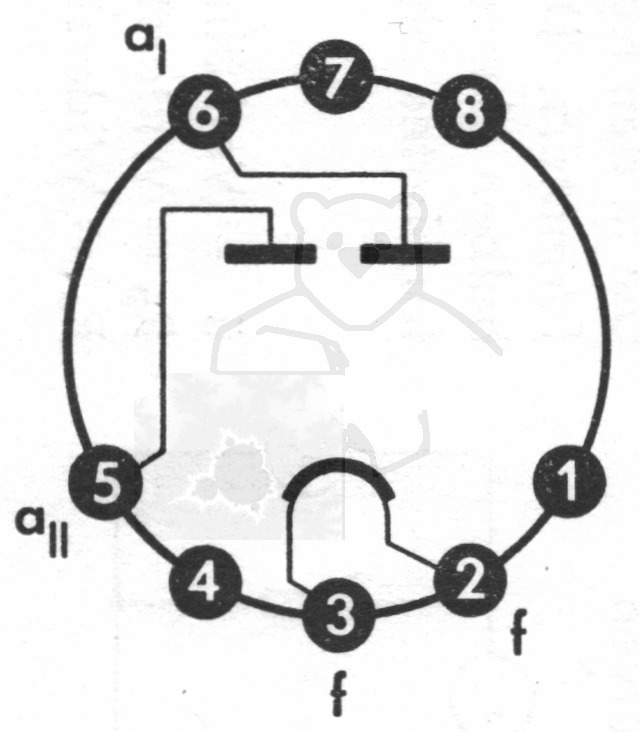

🔎 Sockelschaltung der AZ11
