đ Beschreibung der Röhre: ZM1020 Inventarnummer: 03492
| Name | â ZM1020 |
| Vergleichsname | â Z560M |
| Hersteller | â Siemens |
| Heizspannung (Volt) | |
| Heizstrom (AmpĂšre) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | â Informationen zum Sockel: Spezialsockel, Nixie, 13pol. â Liste aller Röhren mit: Spezialsockel, Nixie, 13pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | G+1A O7E |
| Serien Nummer | 202722 |
| Verpackung | Originalverpackung (Drei Röhren in der Packung) |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S137c |
đ Beschreibung der Systeme fĂŒr die Röhre: ZM1020
| System 1 | |
| Kathode | |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | â Anzeigeroehre, Nixie |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ZM1020
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: ZM1020
Anwendung ZM1020 ZM1080 Valvo [Scan von Dieter Waechter].pdf (2988 kB)
Datenblatt ZM1020 Philips Version 1 [www.tubedata.info].pdf (248 kB)
Datenblatt ZM1020 Philips Version 2 [Scan von Dieter Waechter].pdf (36 kB)
Datenblatt ZM1020 Philips Version 3 [Scan von Dieter Waechter].pdf (26 kB)
Datenblatt ZM1020 Philips Version 4 [Scan von Dieter Waechter].pdf (174 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ZM1020
Röhre ZM1020 #3492 Bild 1

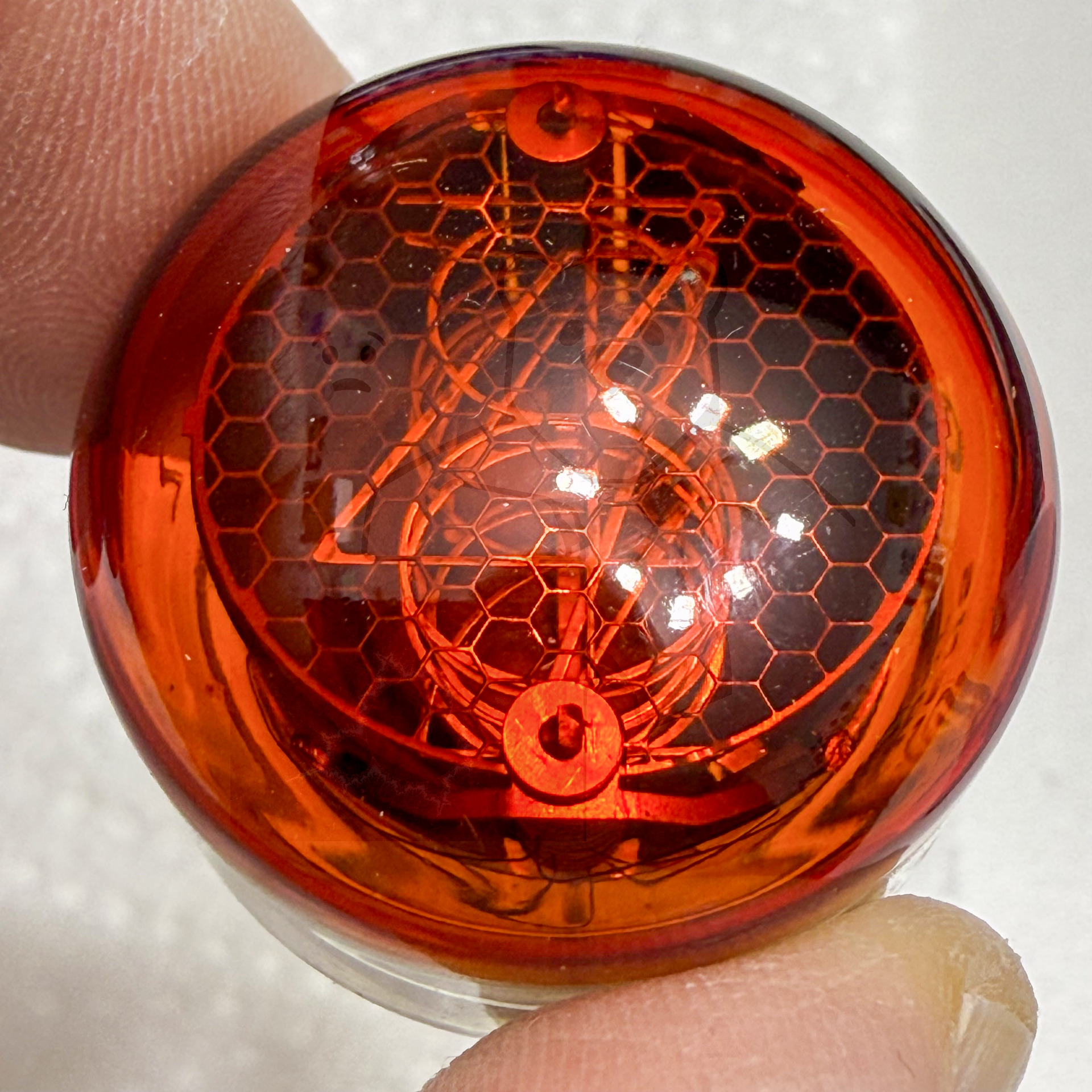

Röhre ZM1020 #3492 Bild 2
Röhre ZM1020 #3492 Bild 3
