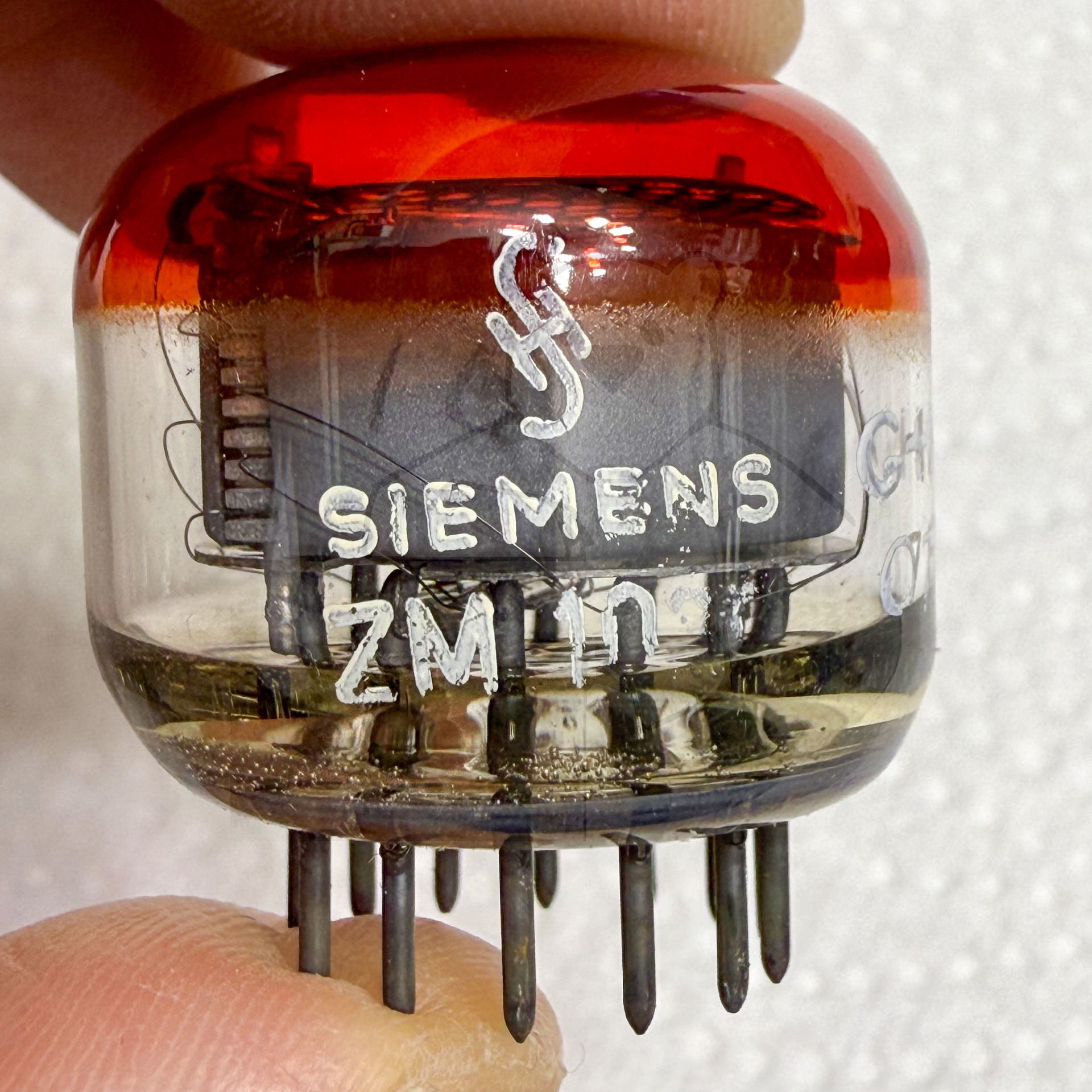

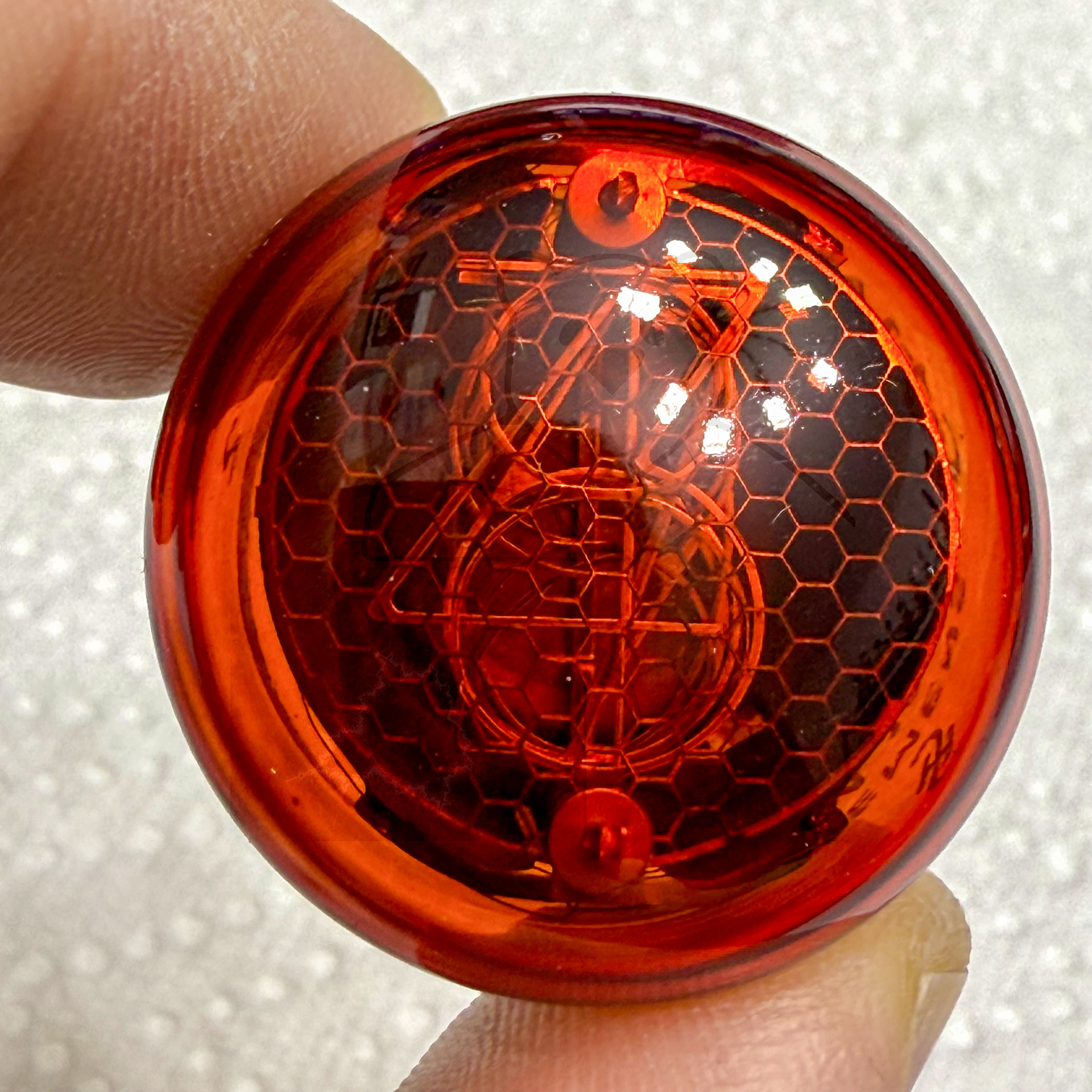

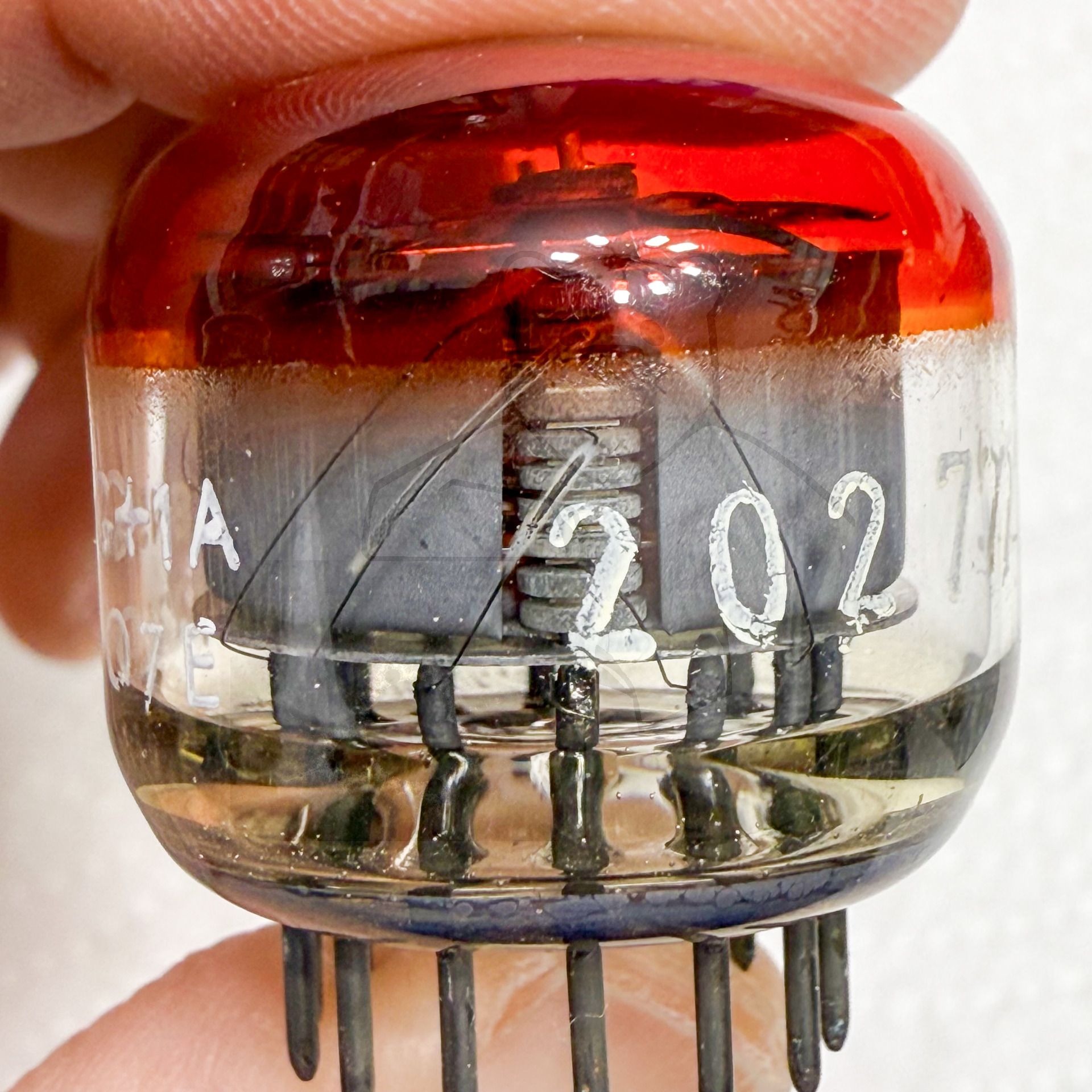

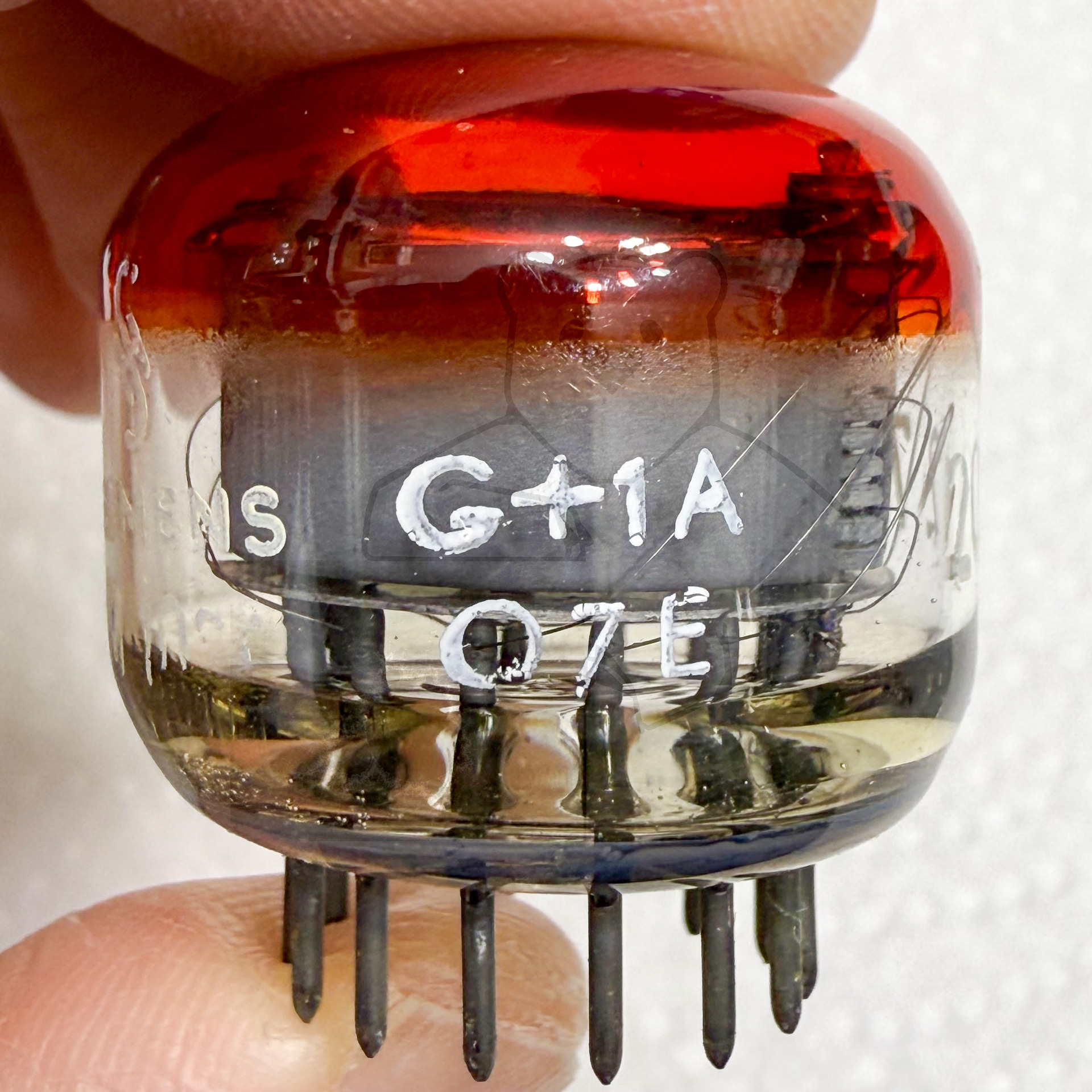

Daten und Bilder der Röhre: ZM1020

🔎 Beschreibung der Röhre: ZM1020

Name	ZM1020
Vergleichsname	→ Z560M
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode

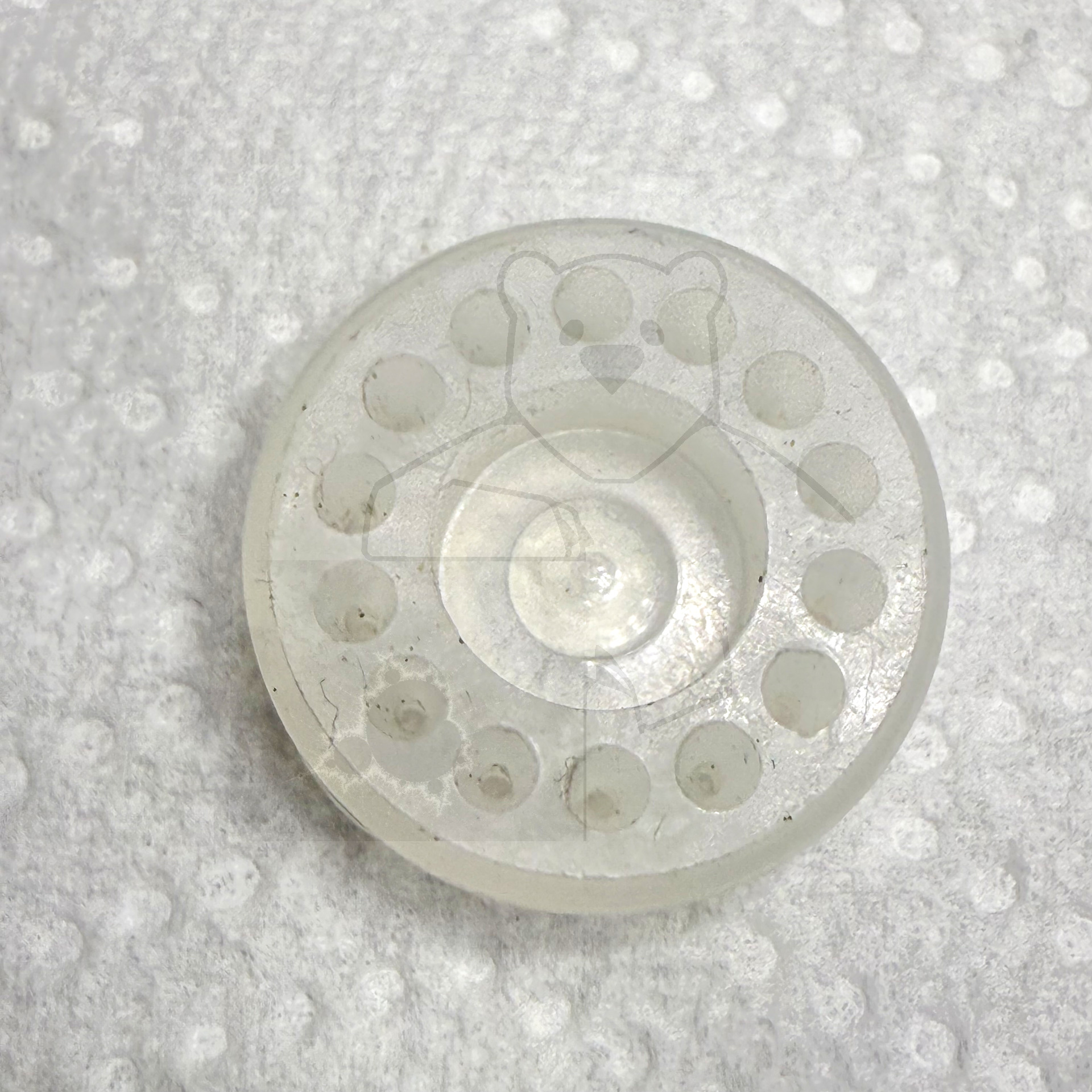

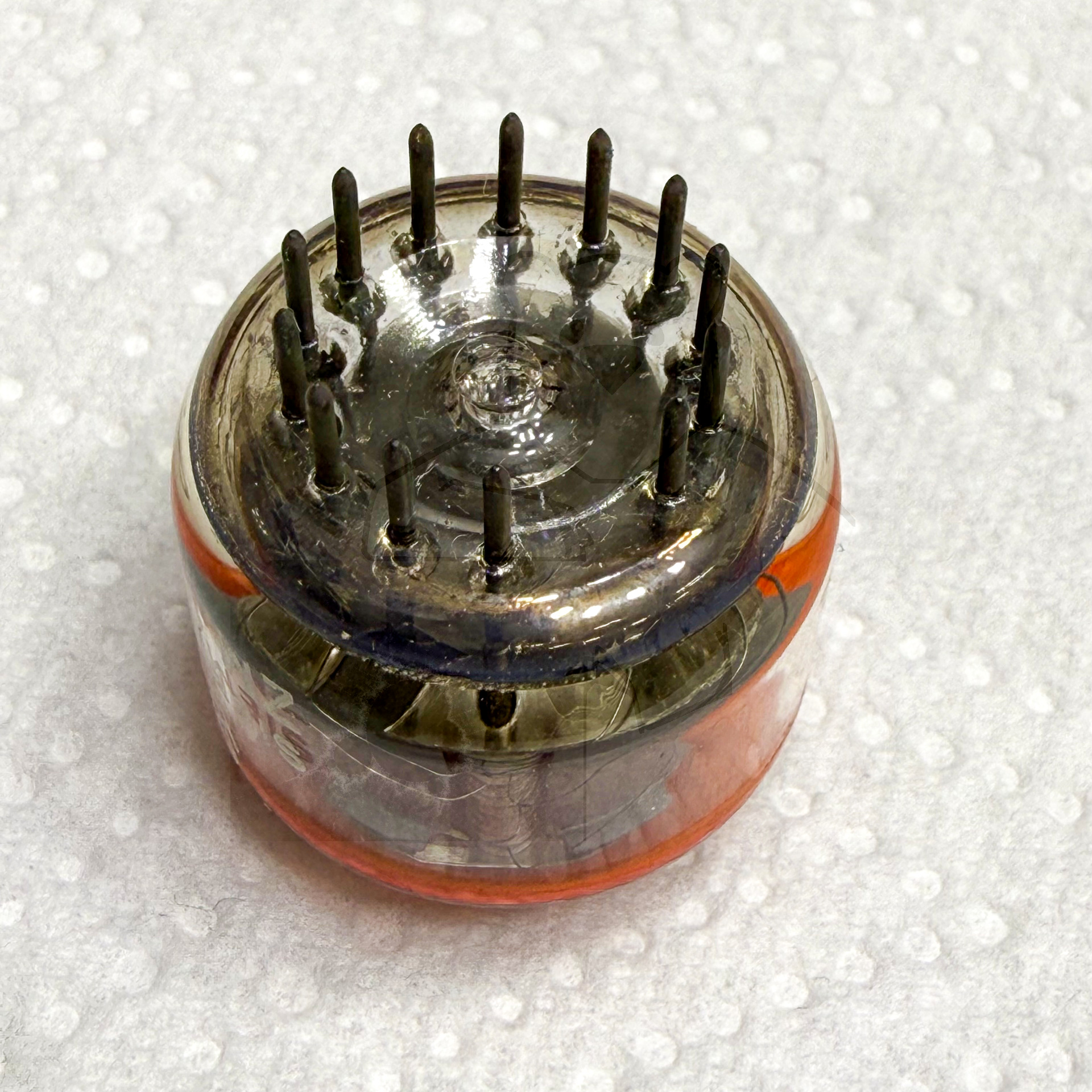

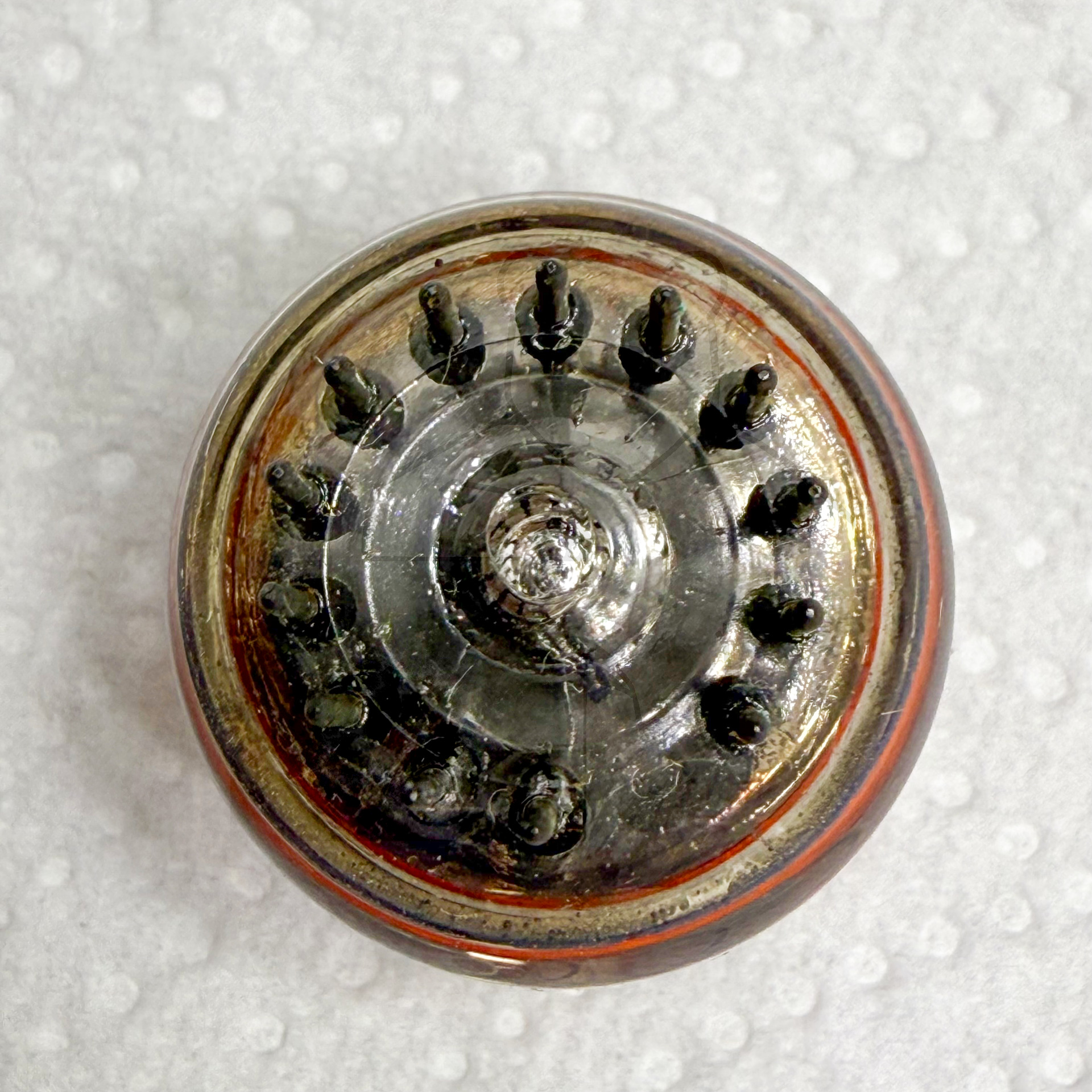

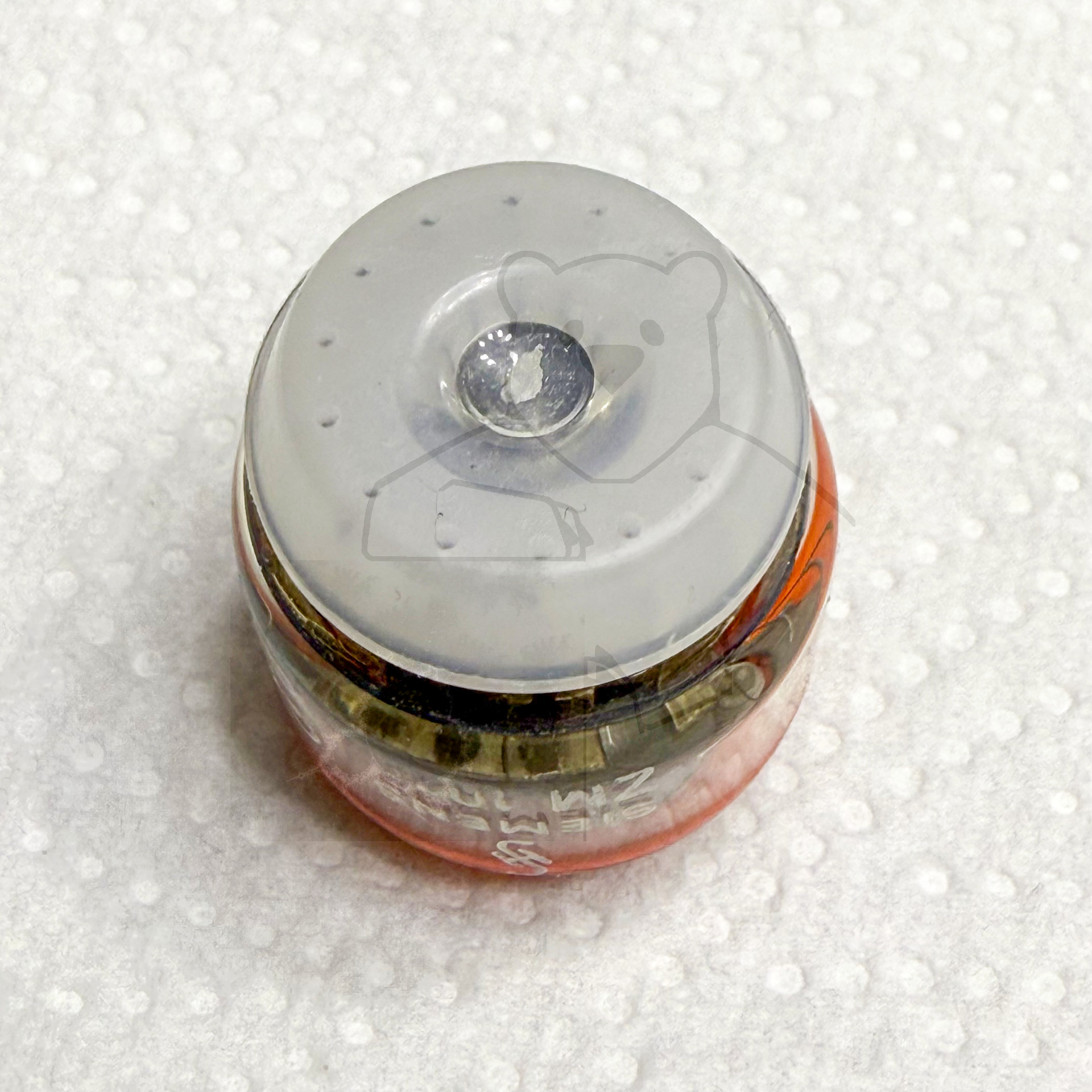

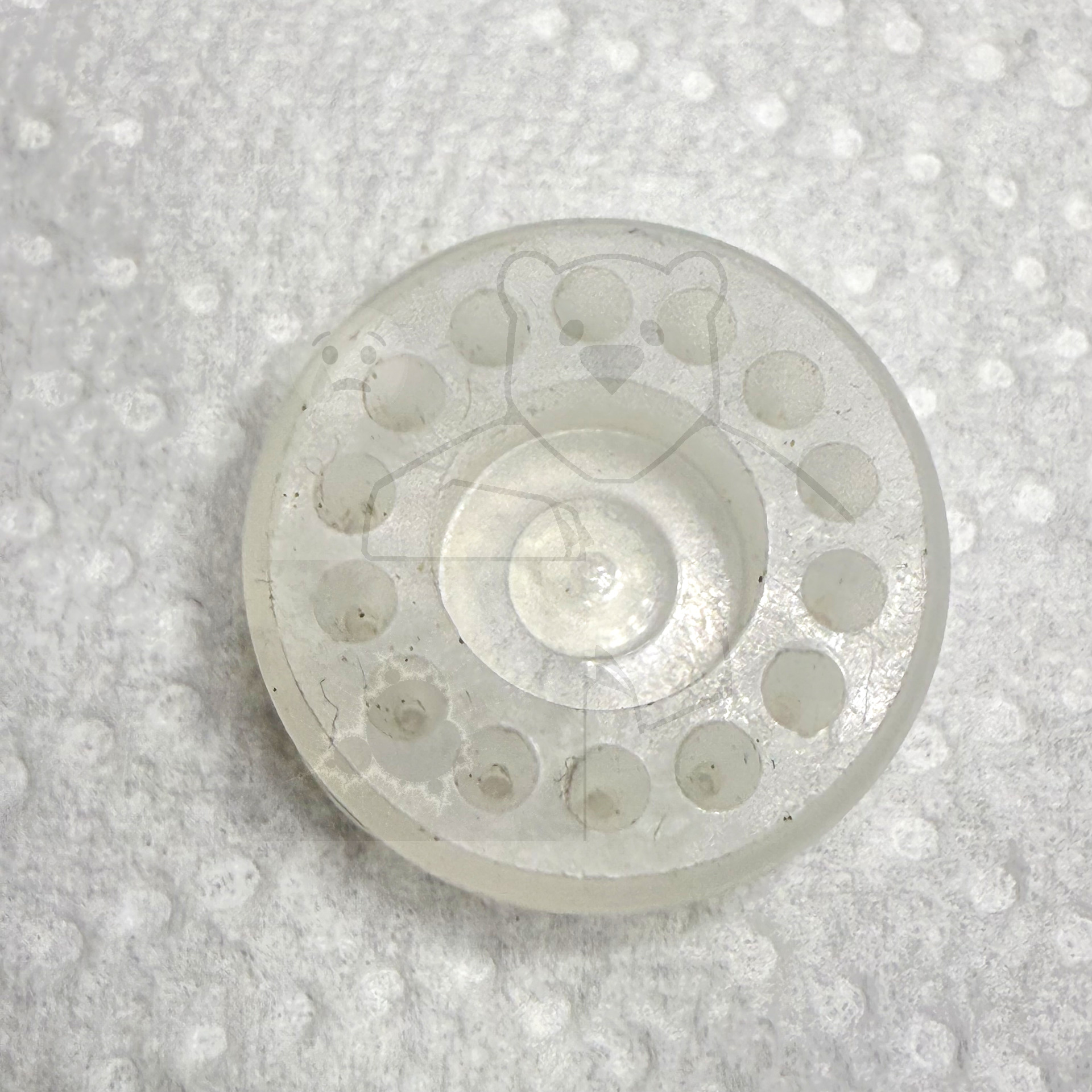

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel, Nixie, 13pol. → Liste aller Röhren mit: Spezialsockel, Nixie, 13pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2016 23:33:22

🔎 Beschreibung der Systeme für die Röhre: ZM1020

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Anzeigeroehre, Nixie

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

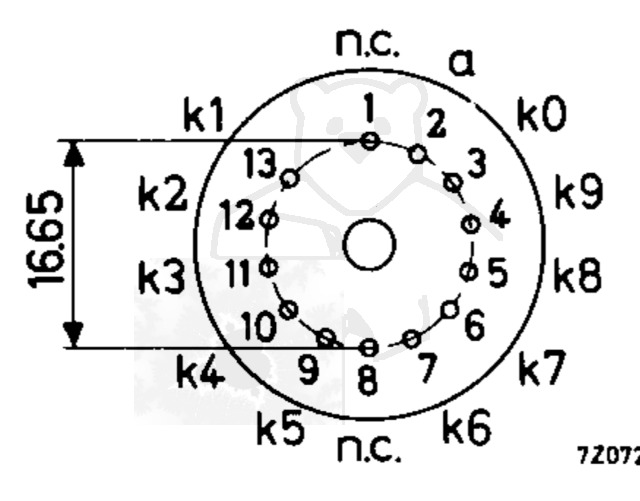

🔎 Sockelschaltung der ZM1020

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ZM1020
Anwendung ZM1020 ZM1080 Valvo [Scan von Dieter Waechter].pdf (2988 kB)
Datenblatt ZM1020 Philips Version 1 [www.tubedata.info].pdf (248 kB)
Datenblatt ZM1020 Philips Version 2 [Scan von Dieter Waechter].pdf (36 kB)
Datenblatt ZM1020 Philips Version 3 [Scan von Dieter Waechter].pdf (26 kB)
Datenblatt ZM1020 Philips Version 4 [Scan von Dieter Waechter].pdf (174 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
