đ Beschreibung der Röhre: ECF12 Inventarnummer: 03491
| Name | â ECF12 |
| Vergleichsname | |
| Hersteller | â Telefunken, Roehrenwerk Berlin |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Stahlroehre, 8pol. â Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Beschriftung vertauscht mit #3489 |
| Kenn Nummer | 838 |
| Ătz- Produktionscode | EGN |
| Serien Nummer | B.mc.02 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37b |
đ Beschreibung der Systeme fĂŒr die Röhre: ECF12
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 4 |
| Gitter 2 | 6 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECF12
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: ECF12
Anwendung ECF12 [www.tubedata.info].pdf (279 kB)
Pruefkarte ECF12 - Karte 1 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte ECF12 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECF12 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (181 kB)
Pruefkarte ECF12 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECF12

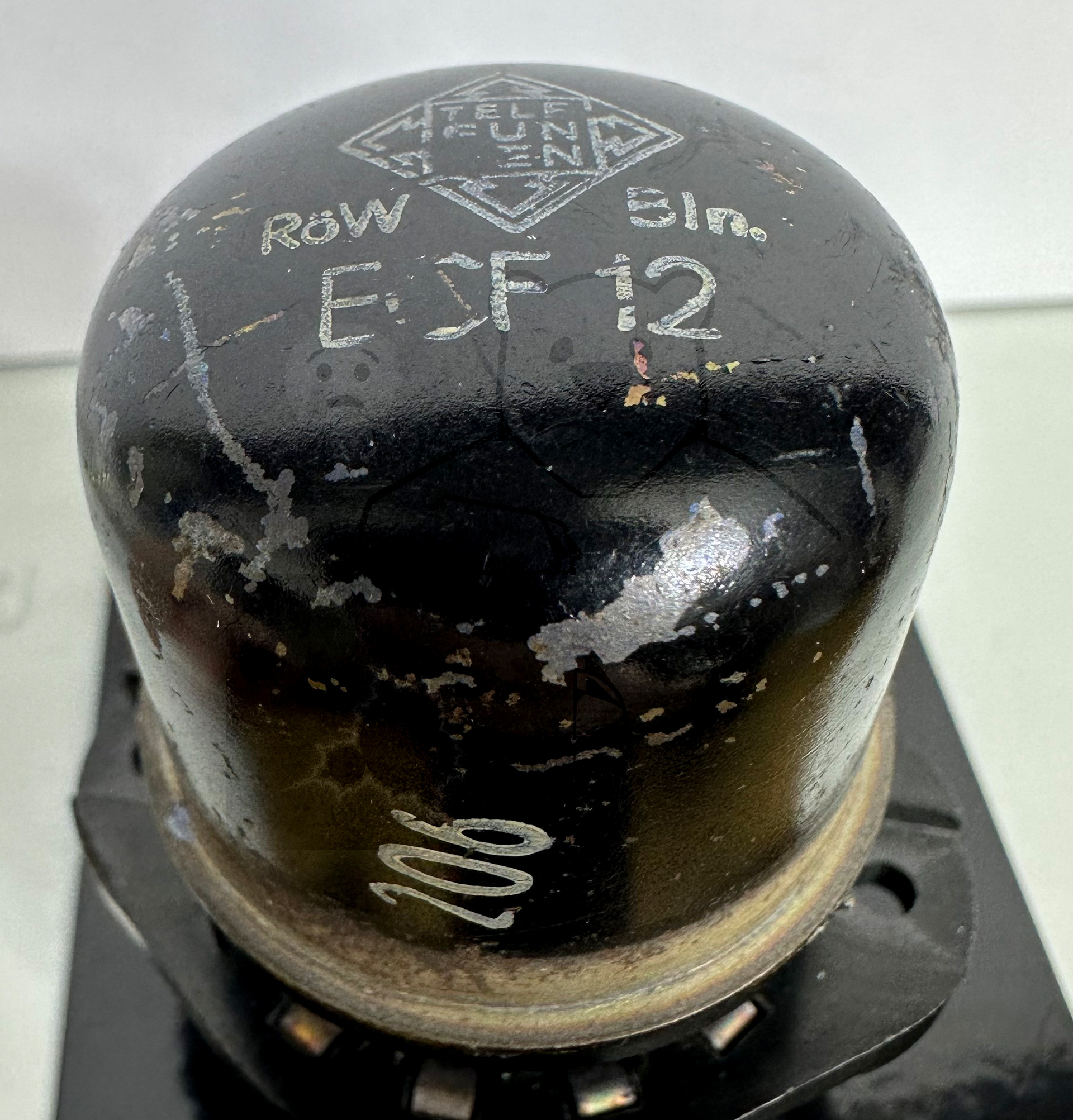

Röhre ECF12 #3491 Bild 1

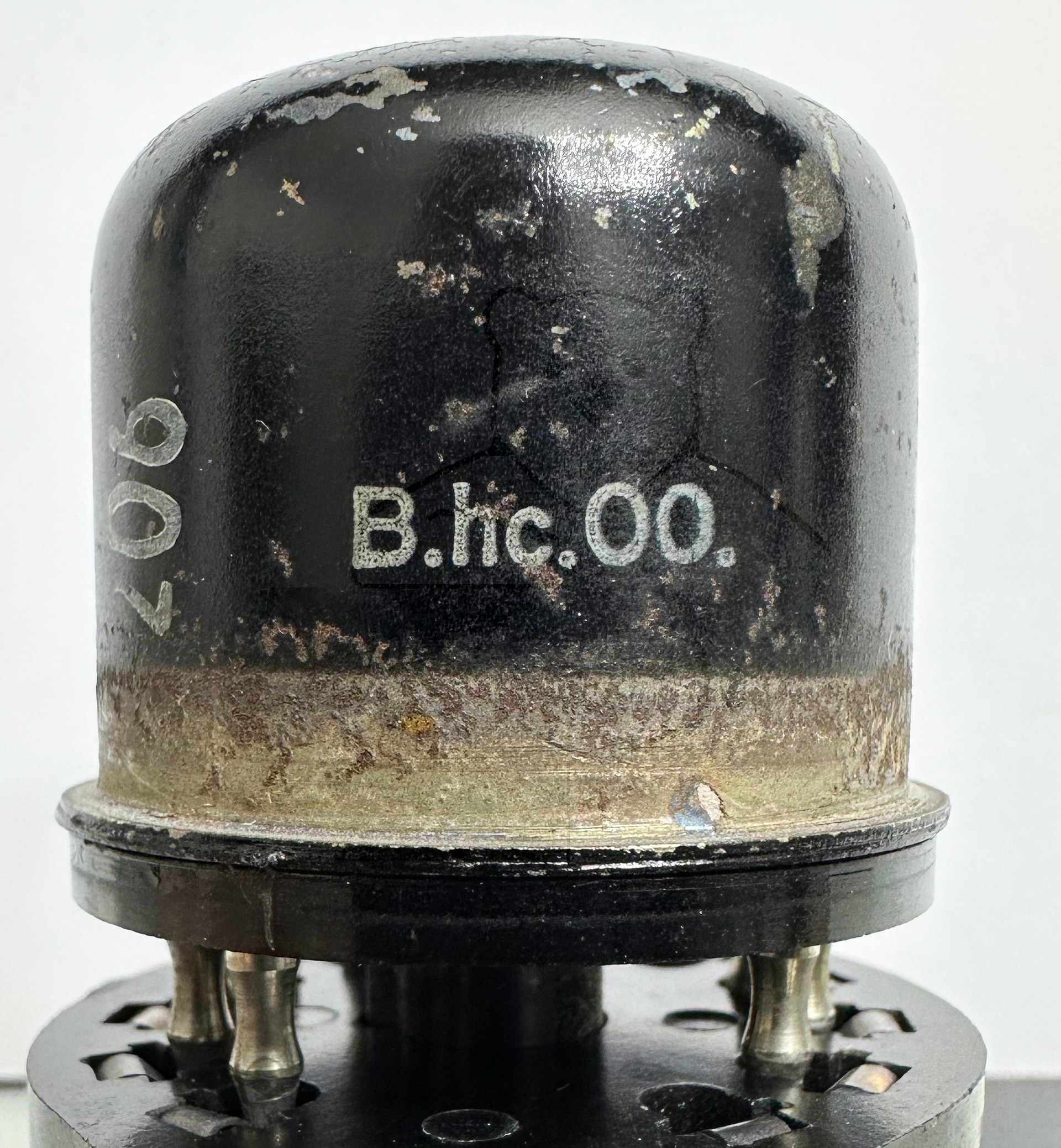

Röhre ECF12 #3491 Bild 2
