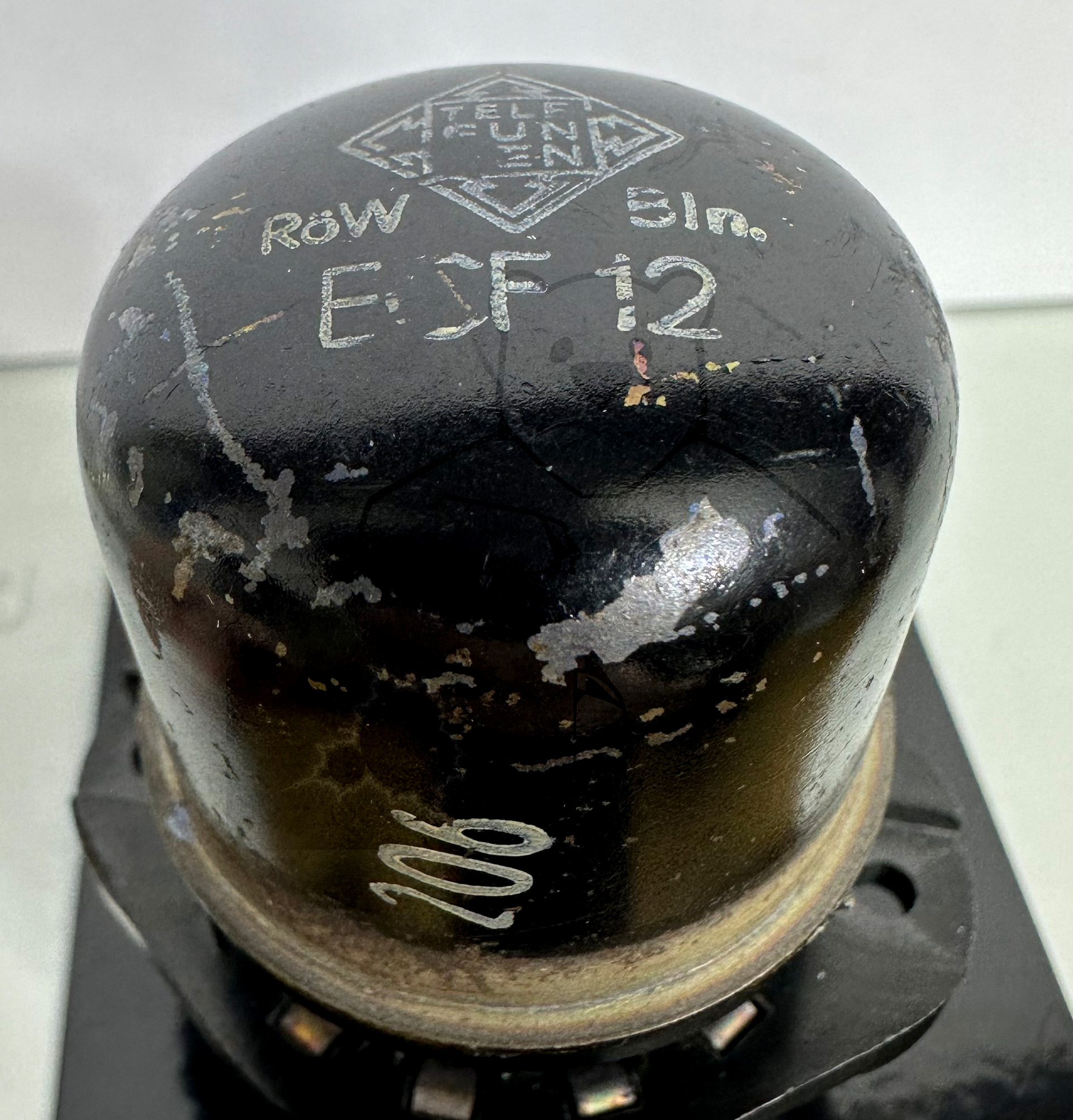

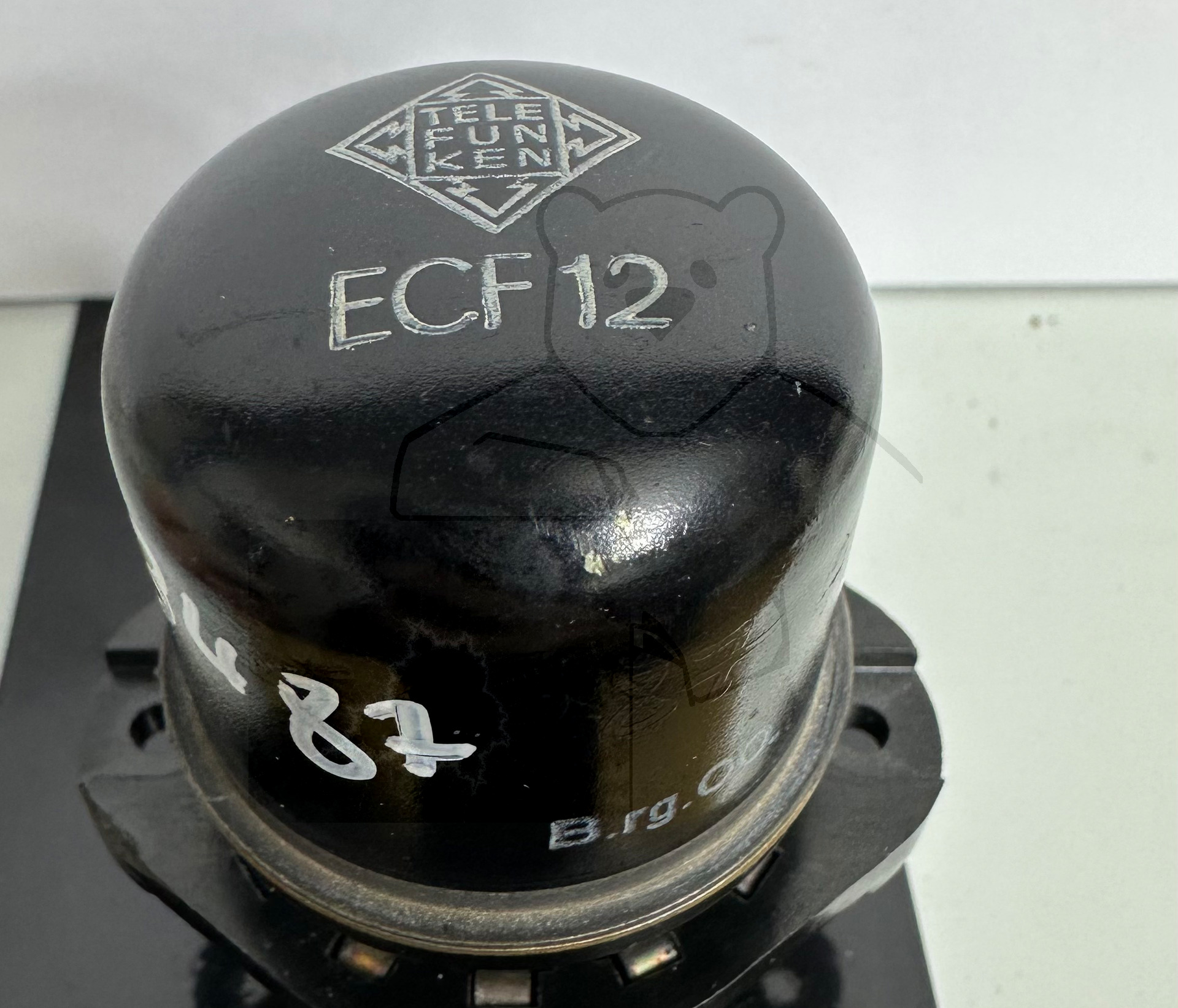

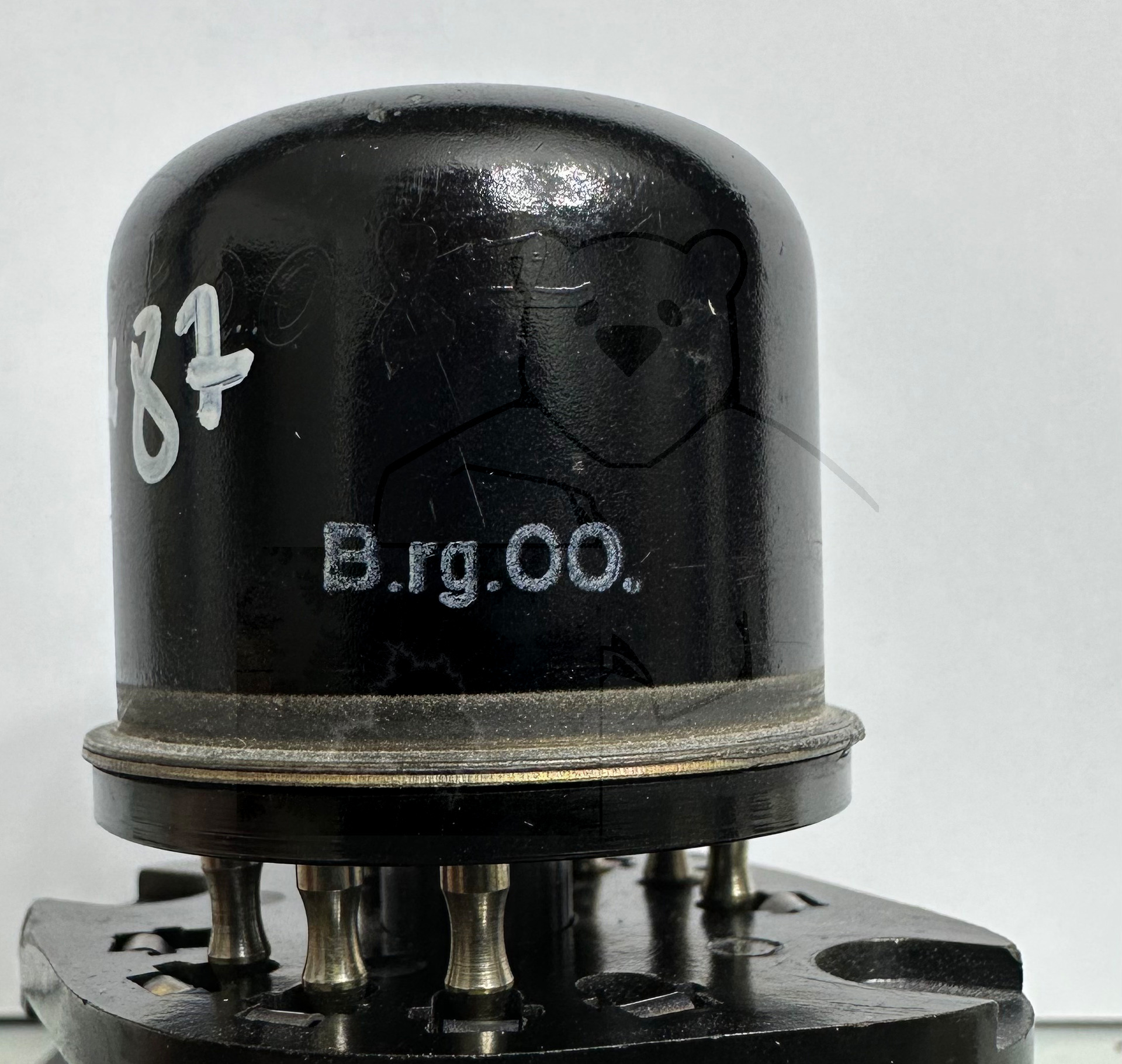

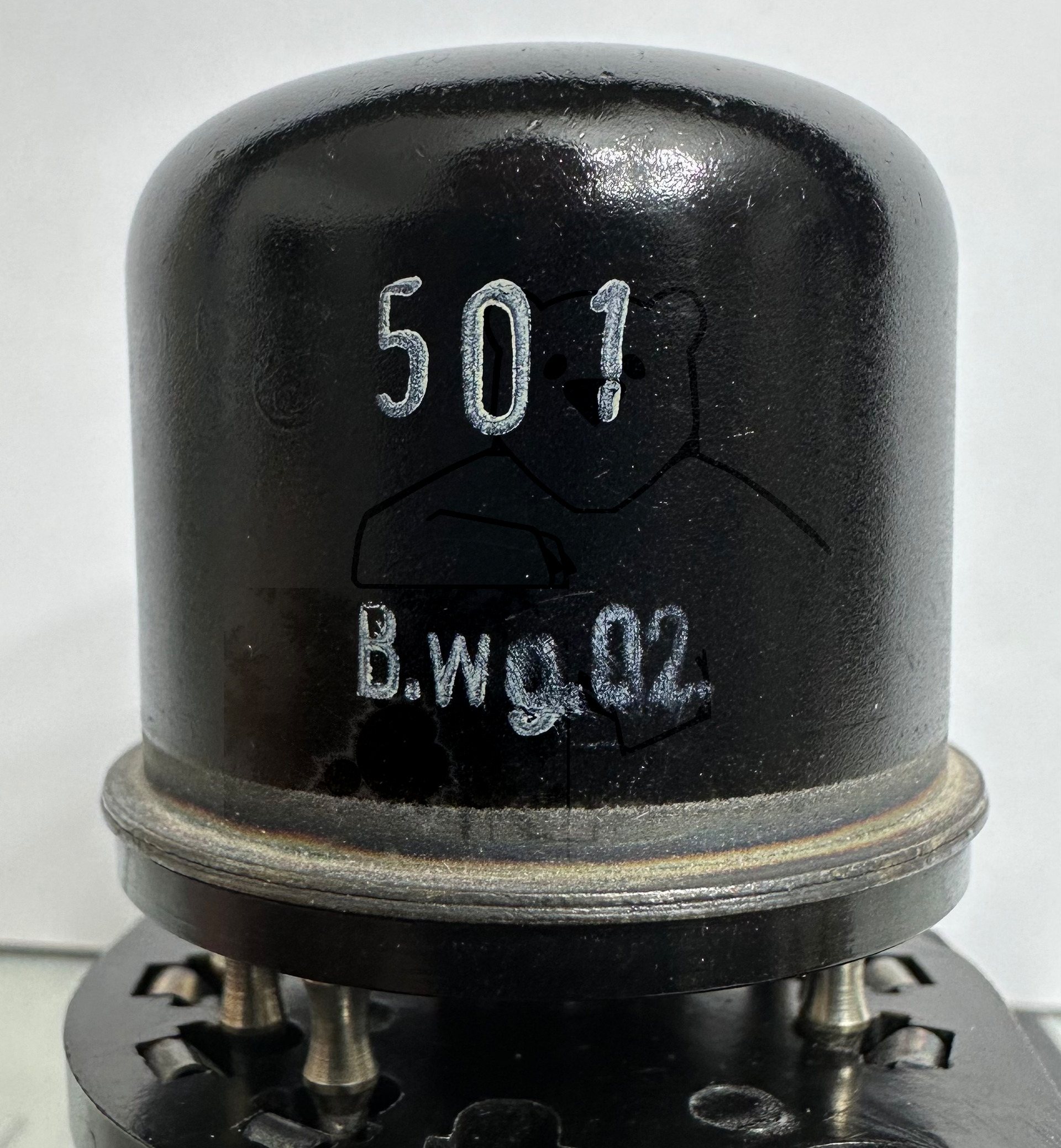

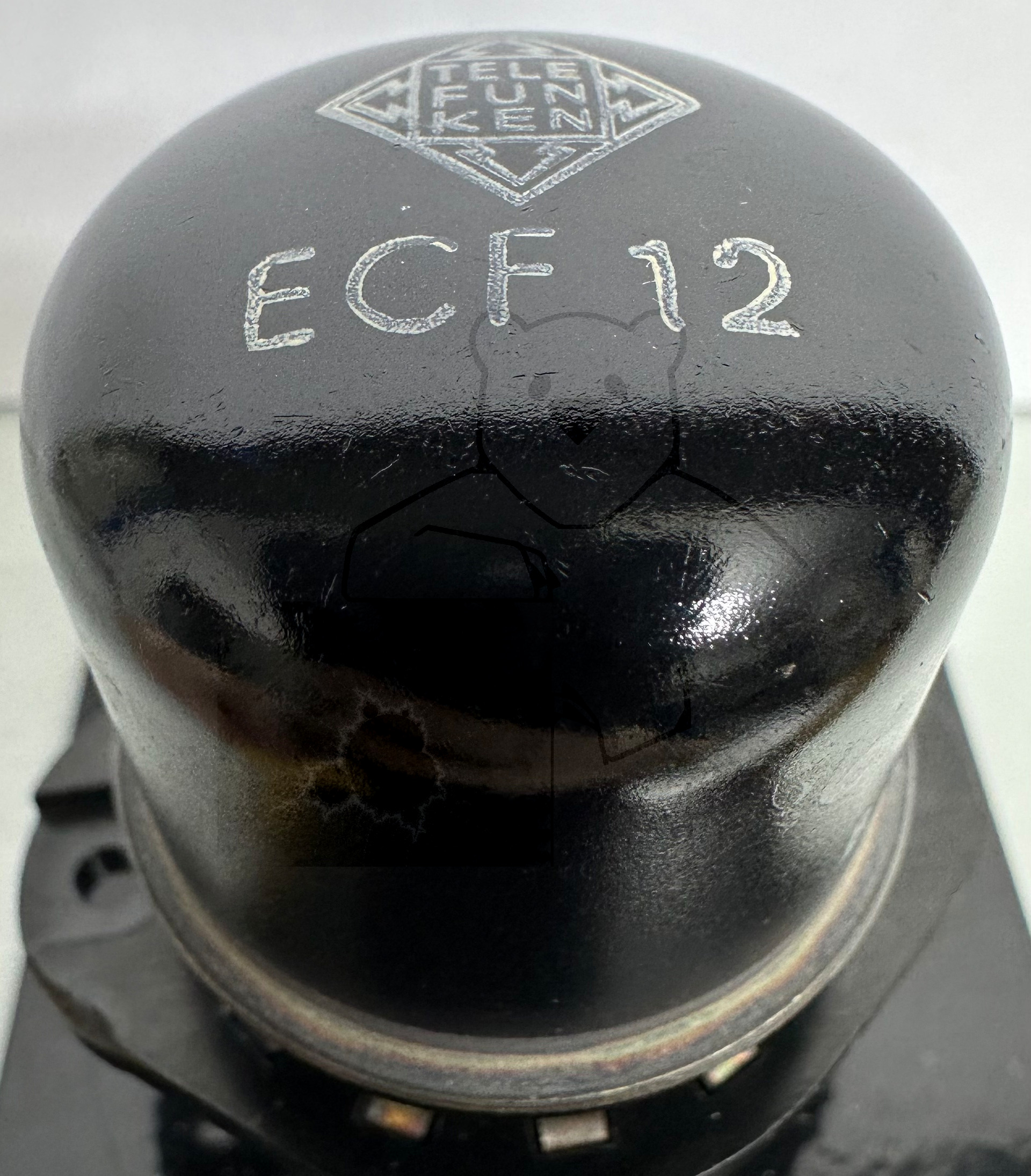

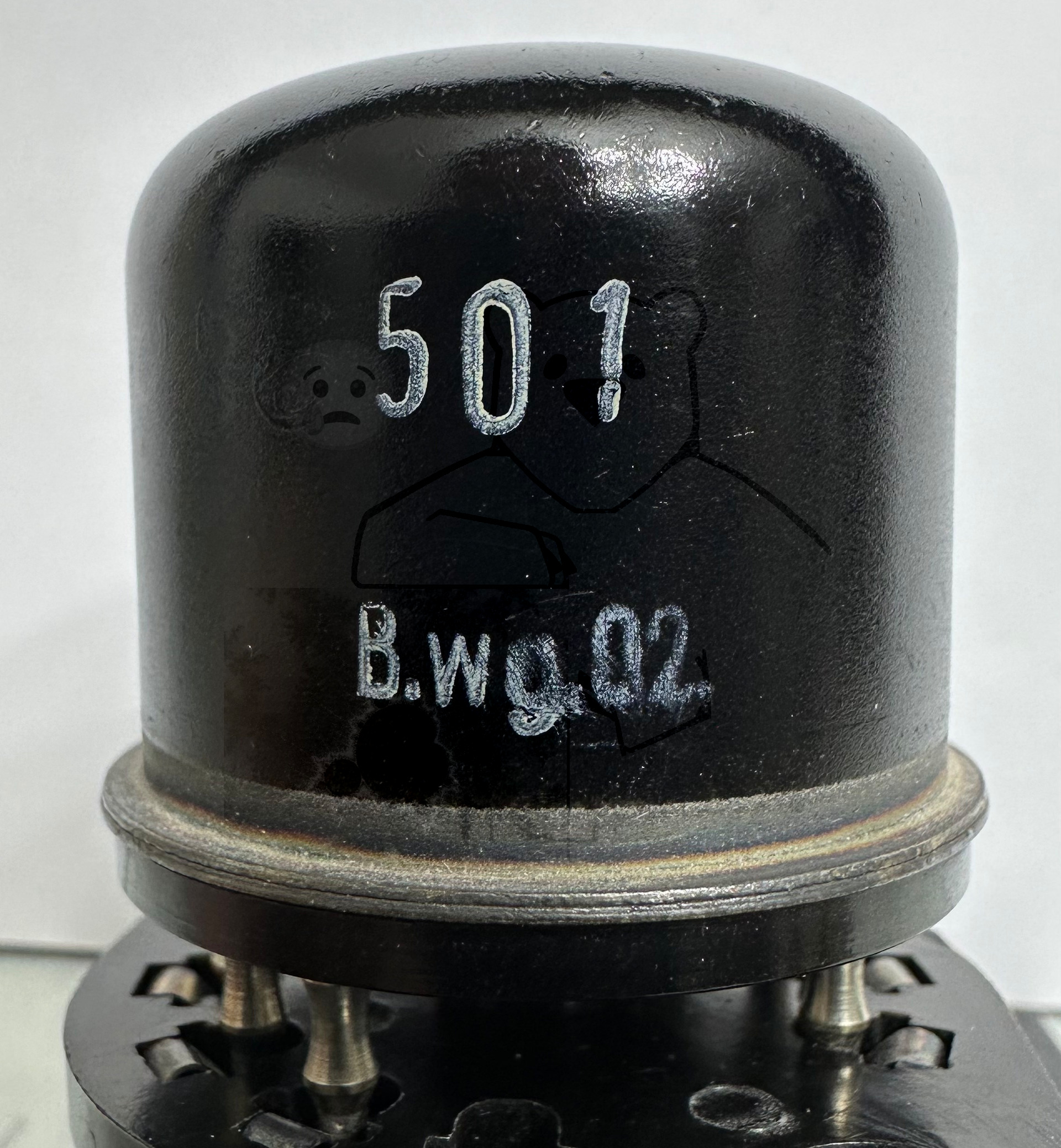

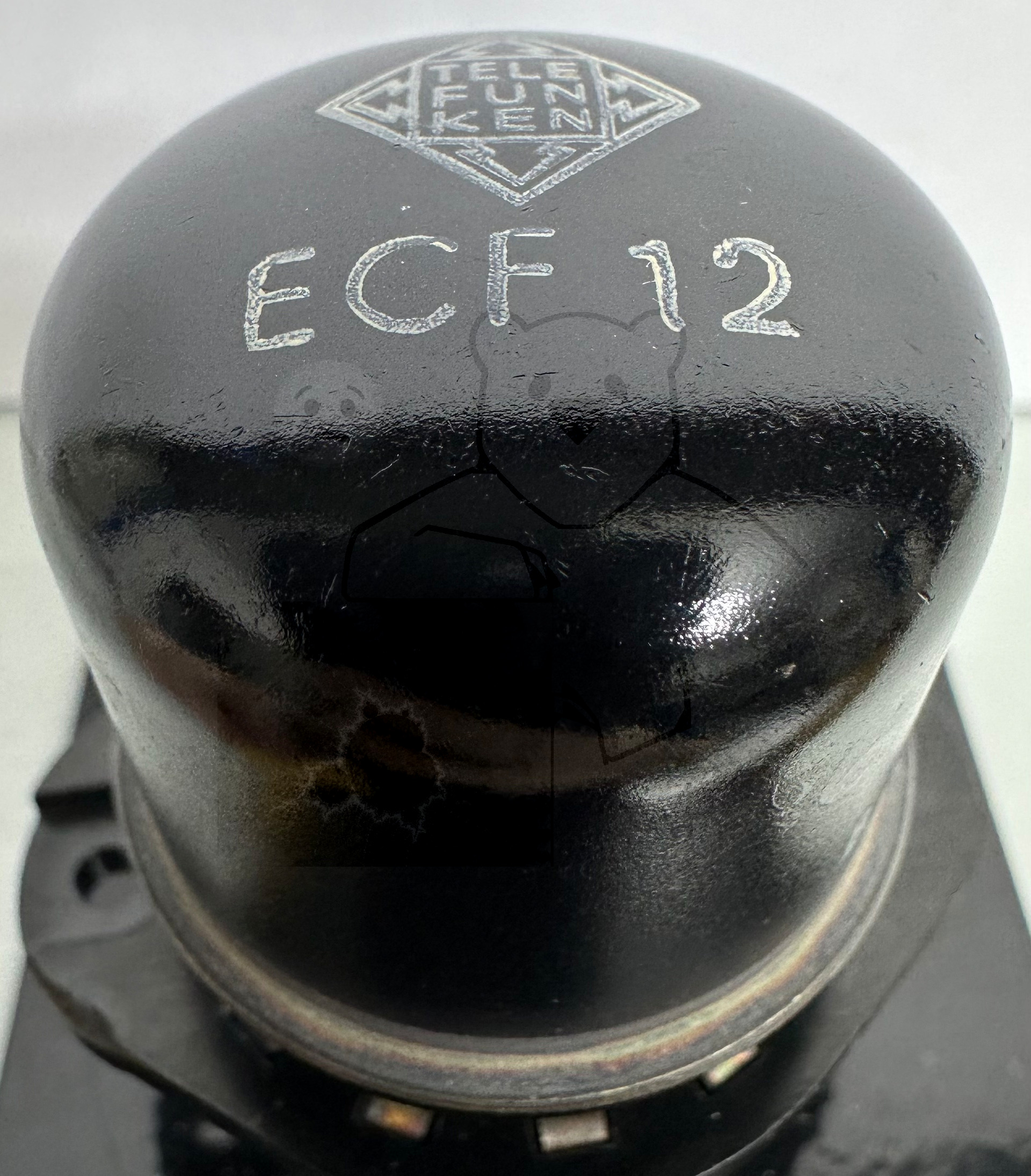

Daten und Bilder der Röhre: ECF12

🔎 Beschreibung der Röhre: ECF12

Name	ECF12
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:58:20

🔎 Beschreibung der Systeme für die Röhre: ECF12

	System 1	System 2
Kathode	8	8
Gitter 1	7	4
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	5
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Hochfrequenzverstaerker, Pentode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

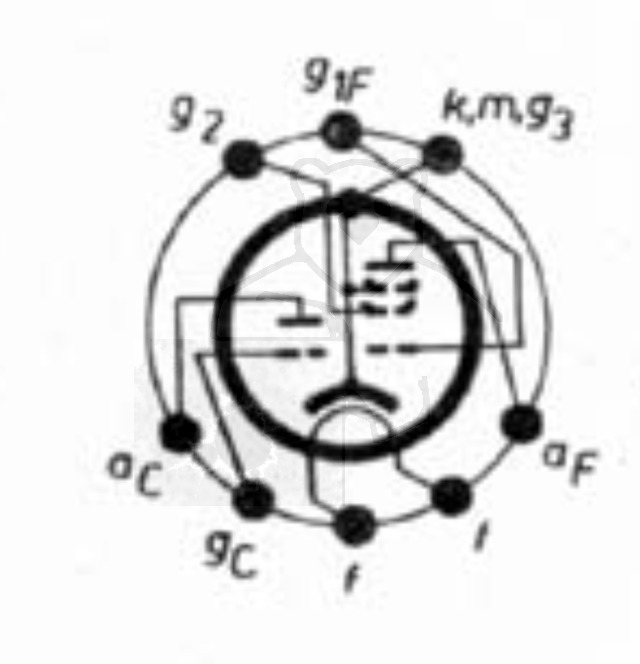

🔎 Sockelschaltung der ECF12

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ECF12
Anwendung ECF12 [www.tubedata.info].pdf (279 kB)
Pruefkarte ECF12 - Karte 1 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte ECF12 - Karte 2 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte ECF12 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (181 kB)
Pruefkarte ECF12 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
