🔎 Beschreibung der Röhre: DDD11 Inventarnummer: 03481
| Name | → DDD11 |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 1,2 |
| Heizstrom (Ampère) | 0,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 307 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Wehrmacht, 02 45, BA6574 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S110a |
🔎 Beschreibung der Systeme für die Röhre: DDD11
| System 1 | System 2 | |
| Kathode | 8 | 8 |
| Gitter 1 | 7 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | 8 | 8 |
| Funktion | → Endtriode |
→ Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der DDD11
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: DDD11
Anwendung DDD11.pdf (120 kB)
Datenblatt DDD11 Telefunken.pdf (233 kB)
Pruefkarte DDD11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte DDD11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte DDD11 - Neuberger RPM370 Roehrenmessgeraet.pdf (225 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: DDD11

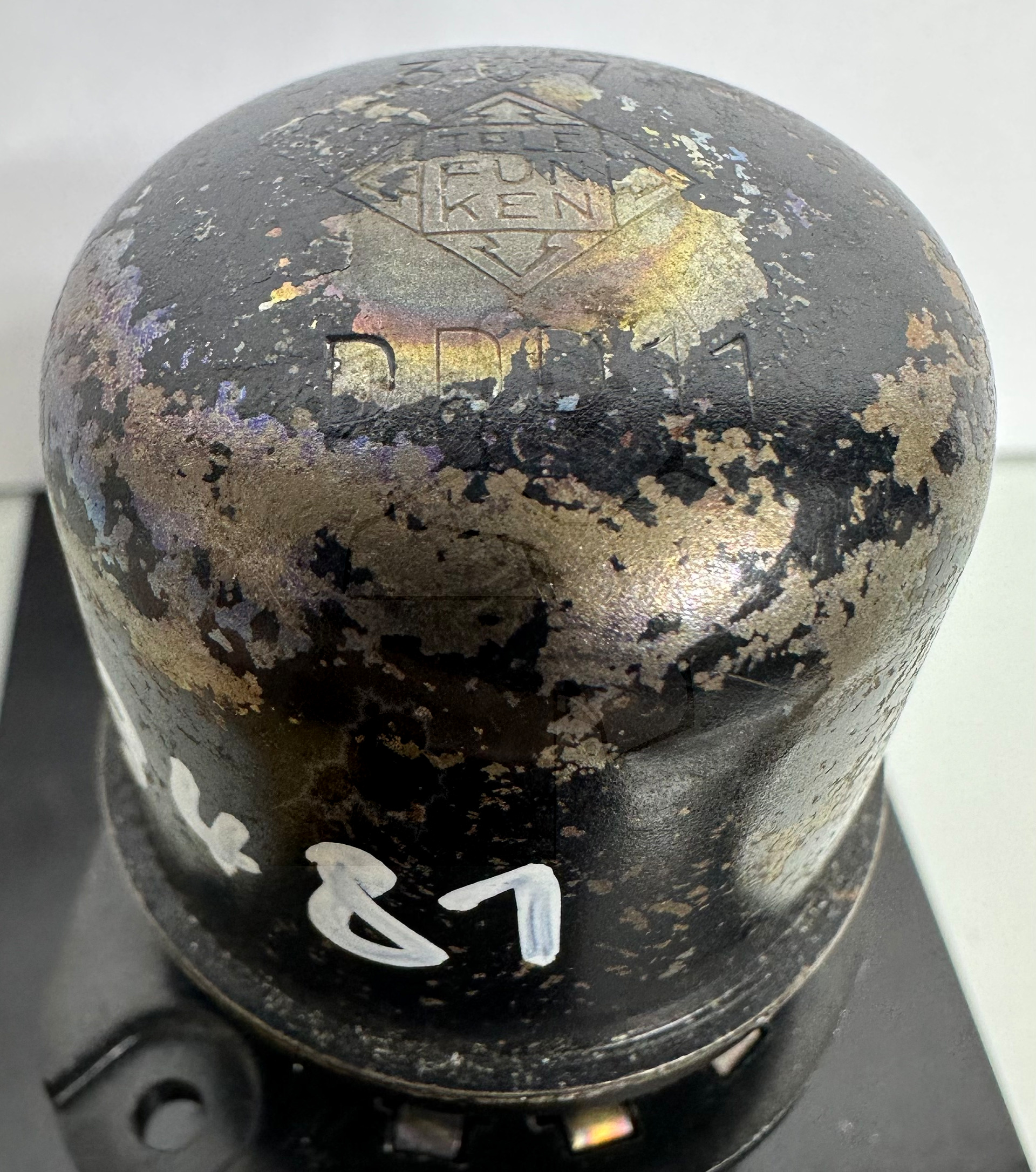

Röhre DDD11 #3481 Bild 1

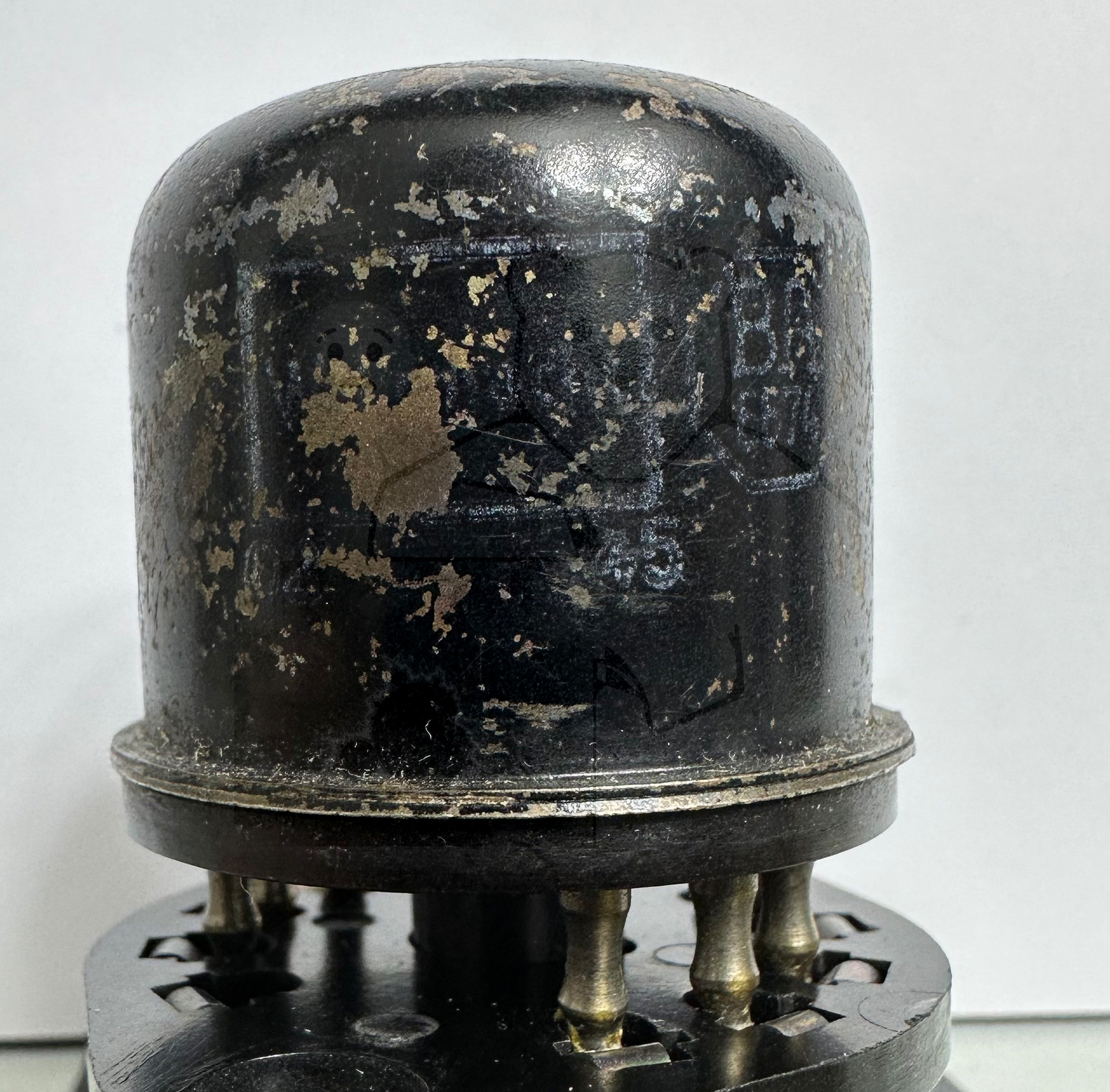

Röhre DDD11 #3481 Bild 2
