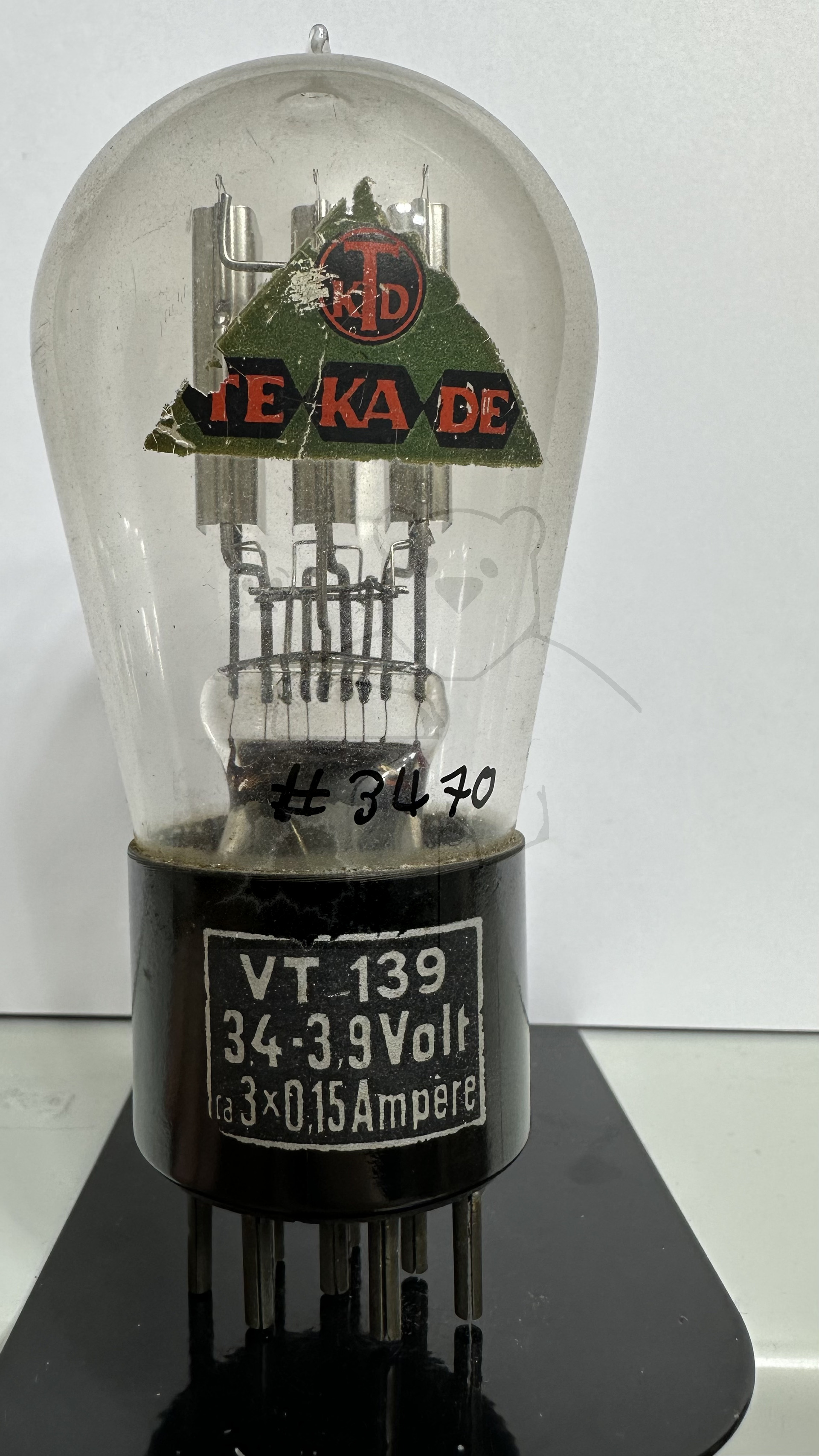

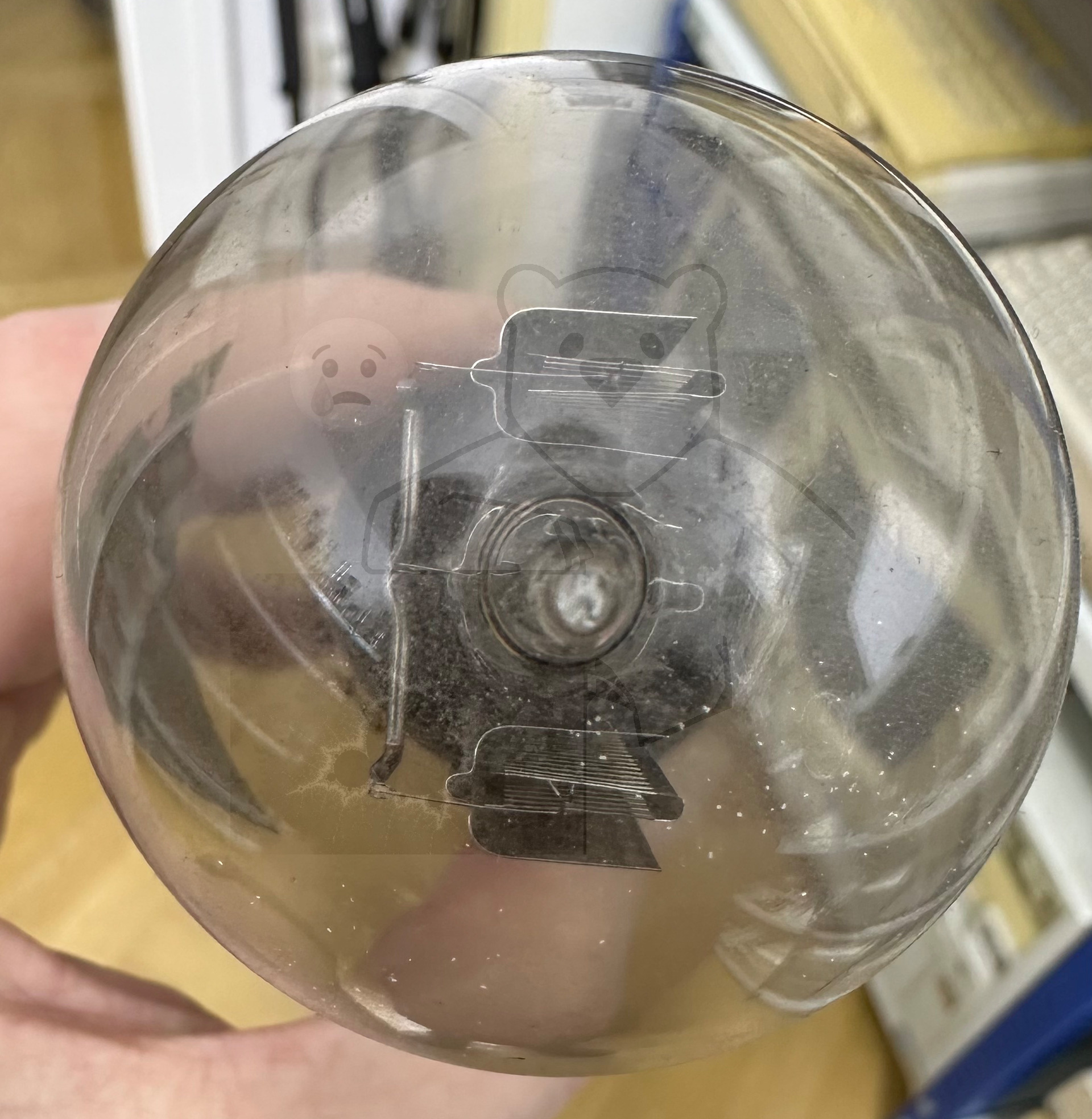

Daten und Bilder der Röhre: VT139 (TeKaDe)

🔎 Beschreibung der Röhre: VT139 (TeKaDe) Inventarnummer: 03470

Name	→ VT139 (TeKaDe)
Vergleichsname	REZ139
Hersteller	→ TeKaDe
Heizspannung (Volt)	3,4 - 3,9
Heizstrom (Ampère)	0,45
Art der Heizung	Direkt

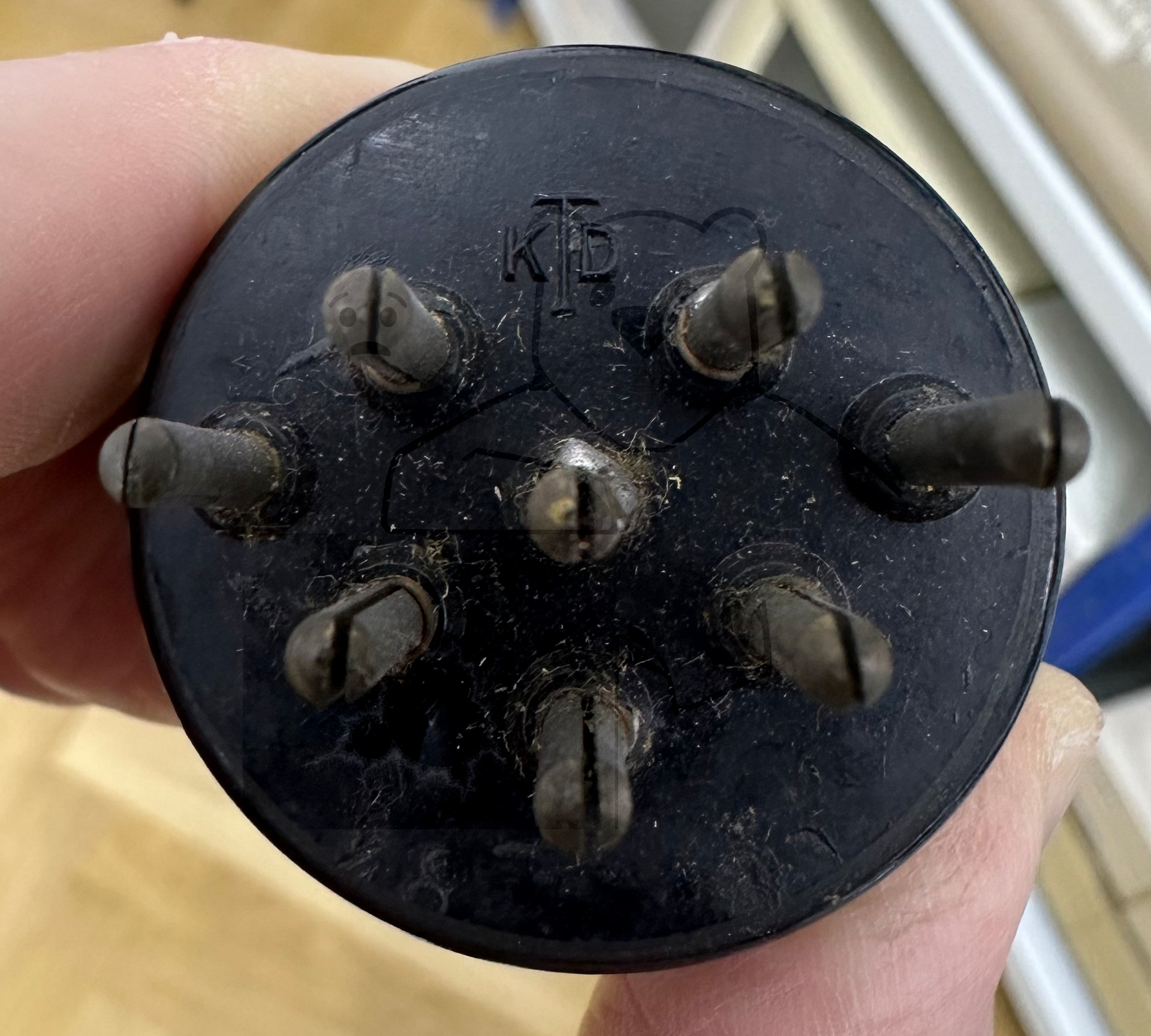

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet	Heizfaden des mittleren Systems gebrochen
Hoheitszeichen
Letzte Änderung
Lager	L15a

🔎 Beschreibung der Systeme für die Röhre: VT139 (TeKaDe)

	System 1	System 2	System 3
Kathode	f	f	f
Gitter 1	g1	g2	g3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2	a3
Anode 2
Leuchtschirm
Heizung	f, f	f, f	f, f
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Datenblätter zur Röhre: VT139 (TeKaDe)
Kurzdatenblatt VT139.pdf (112 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
