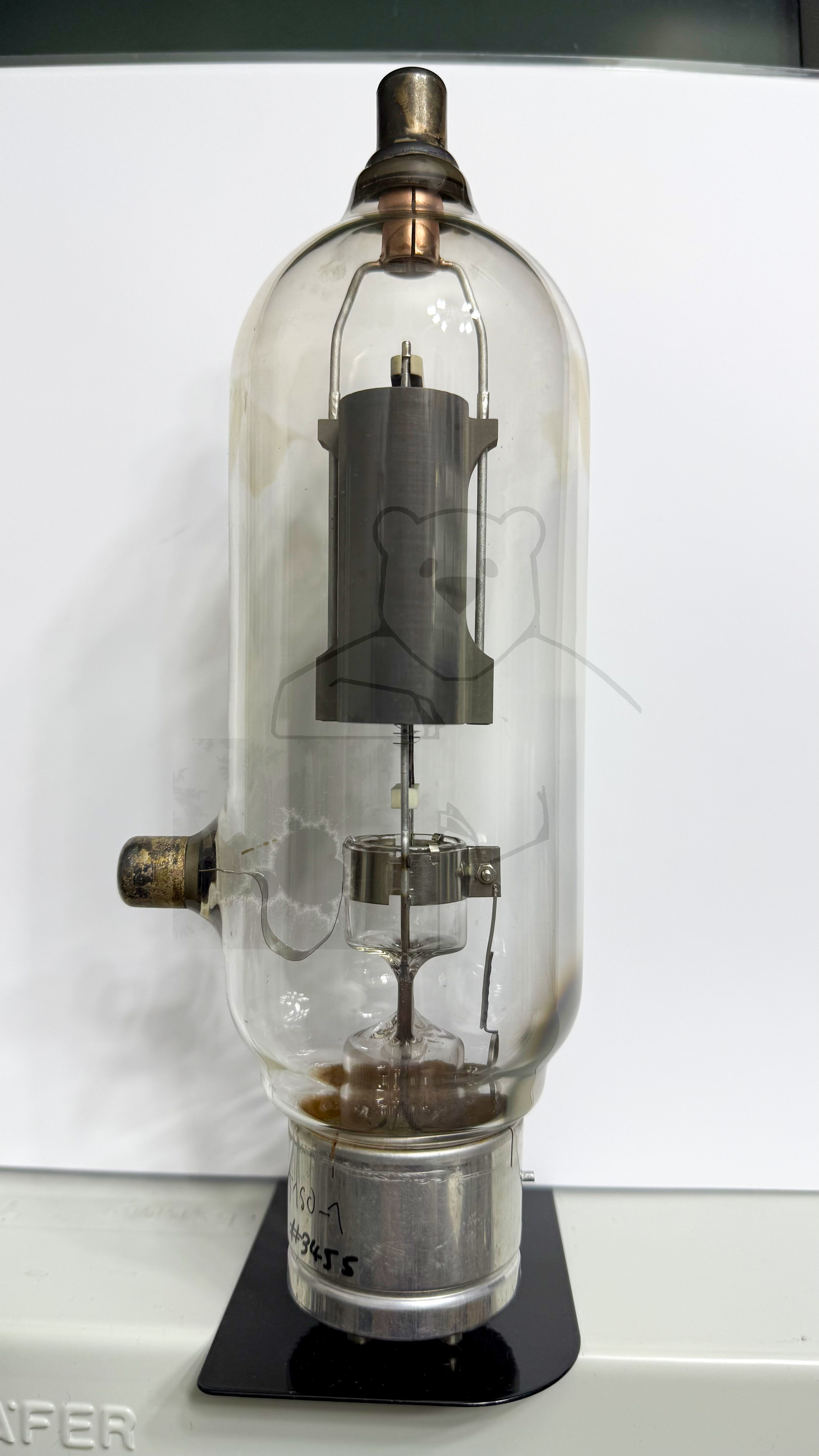

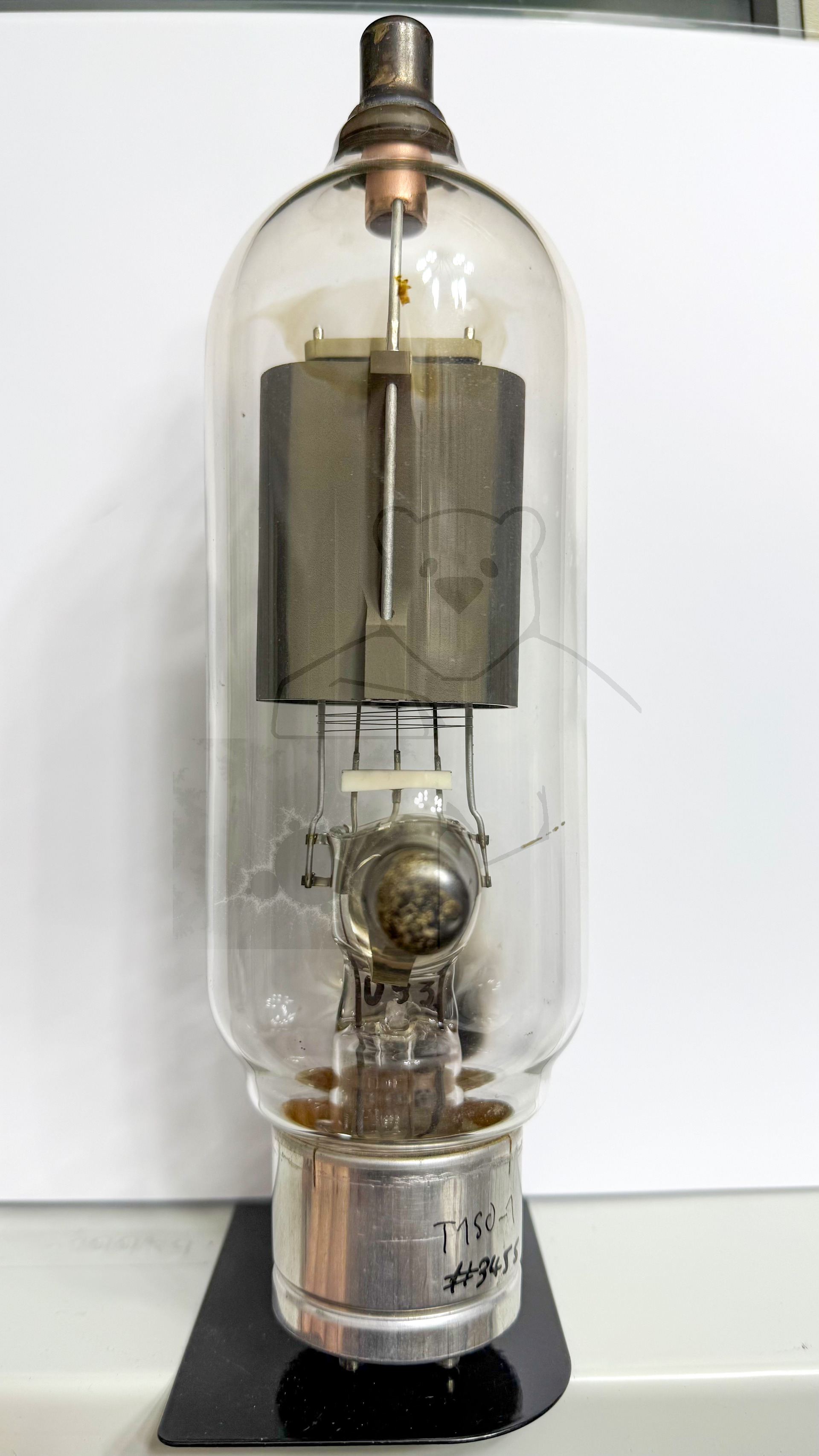

Daten und Bilder der Röhre: T150-1

🔎 Beschreibung der Röhre: T150-1 Inventarnummer: 03455

Name	→ T150-1
Vergleichsname
Hersteller	→ Brown-Boveri
Heizspannung (Volt)	12
Heizstrom (Ampère)	4
Art der Heizung	Direkt

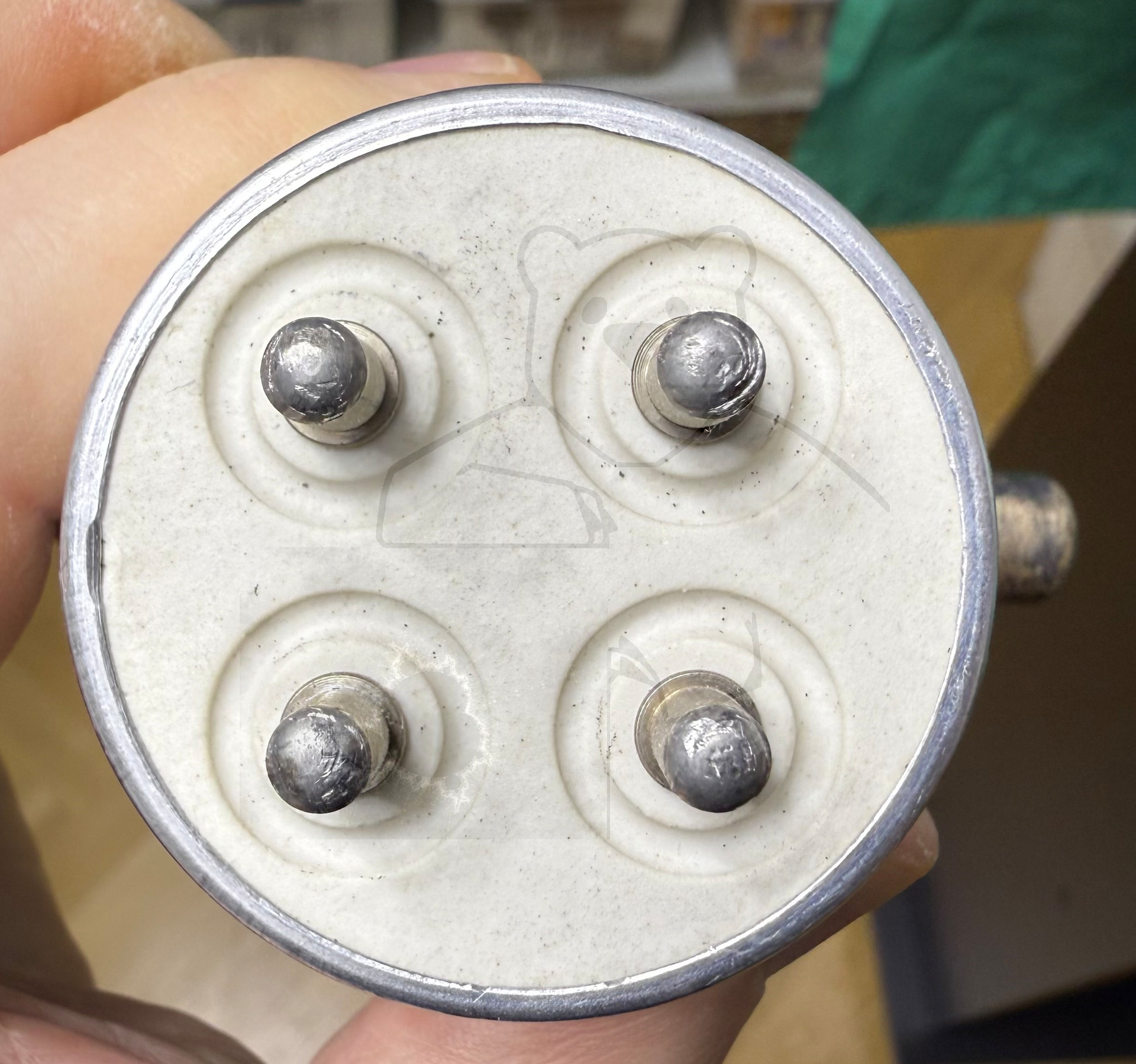

Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Informationen Röhrentyp
Informationen
Kenn Nummer	93
Ätz- Produktionscode
Serien Nummer
Verpackung

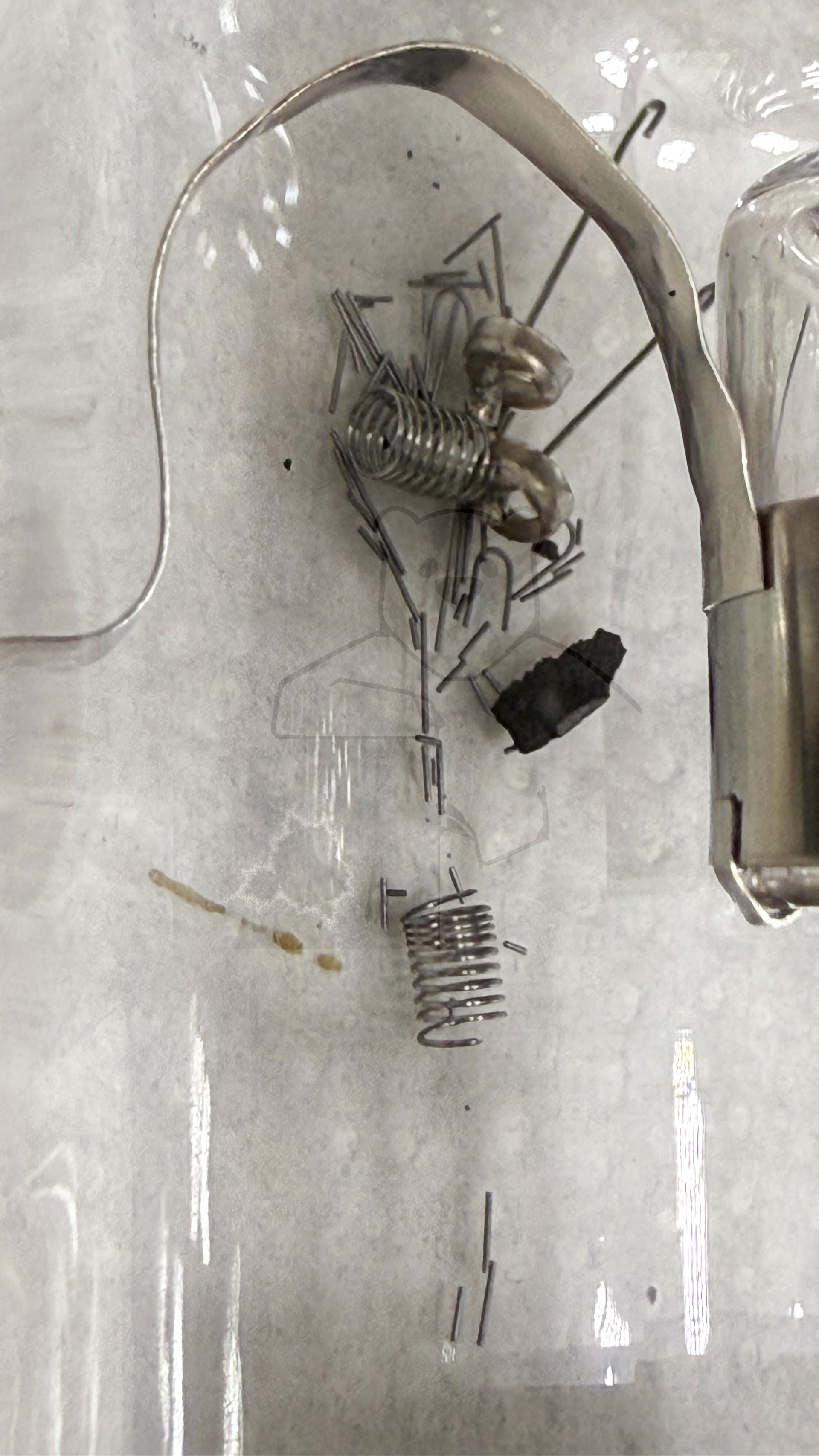

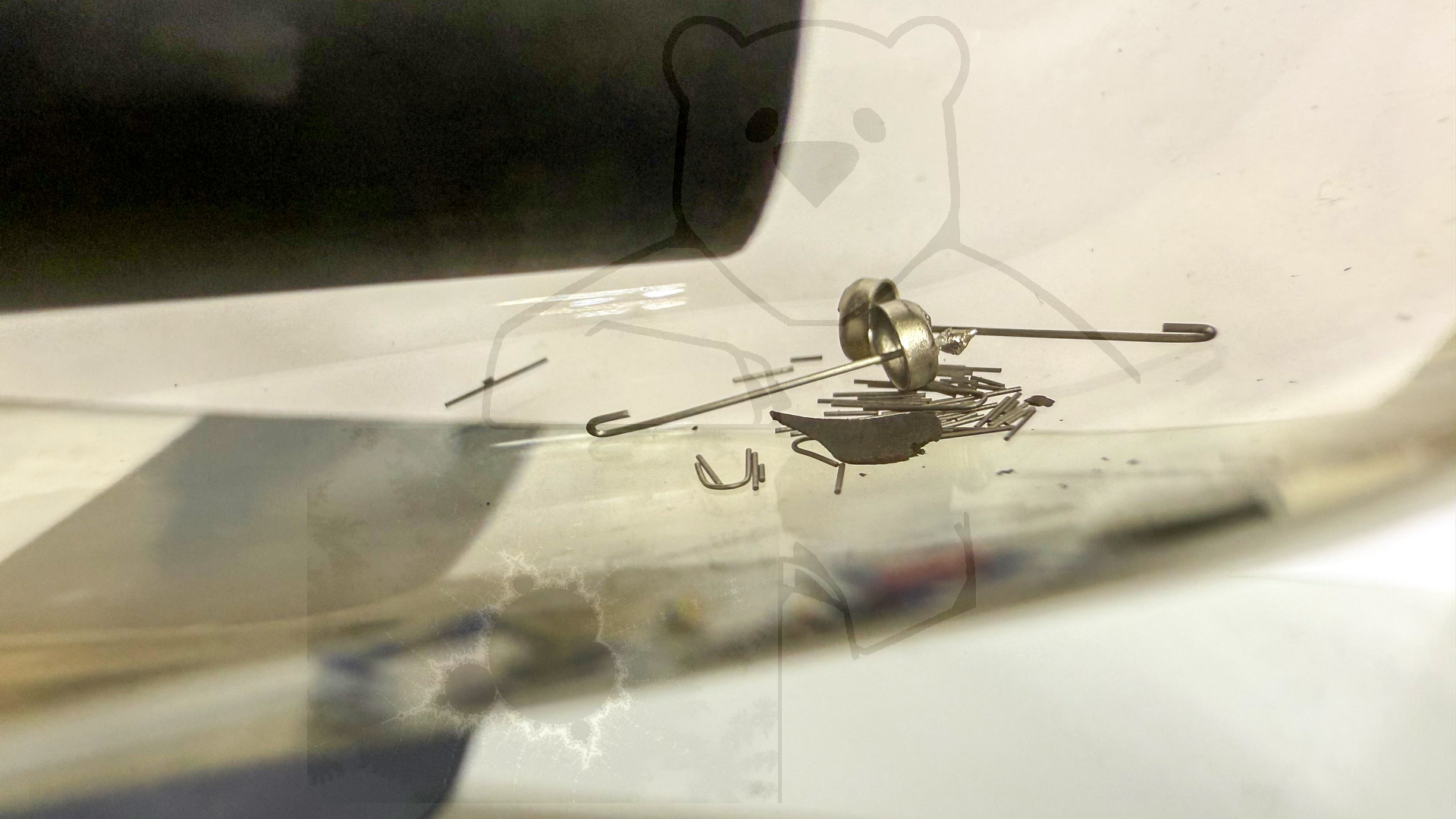

Getestet	Heizfaden gebrochen
Hoheitszeichen
Letzte Änderung
Lager	S101

🔎 Beschreibung der Systeme für die Röhre: T150-1

	System 1
Kathode	f

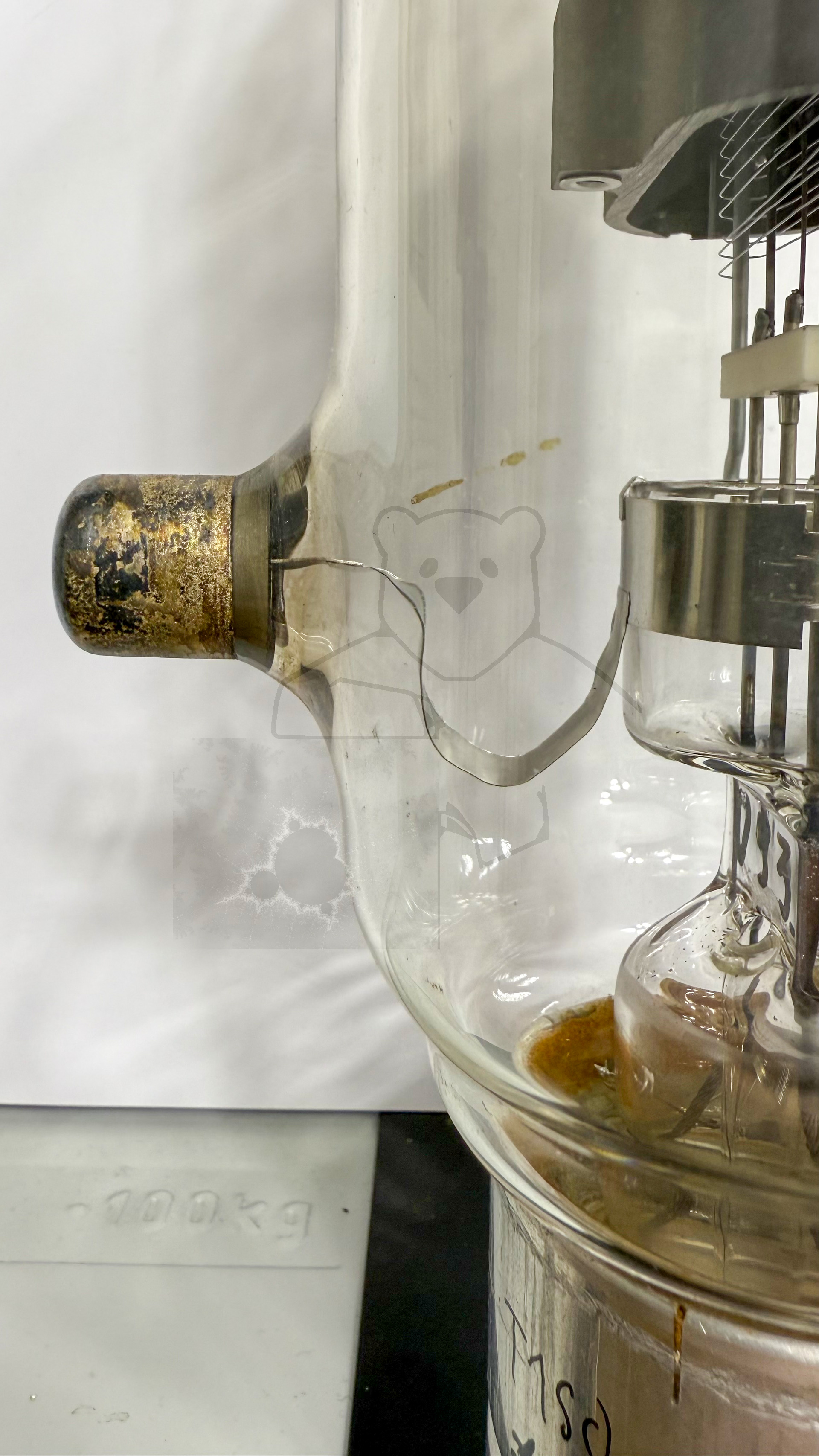

Gitter 1	Seitenanschluß
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

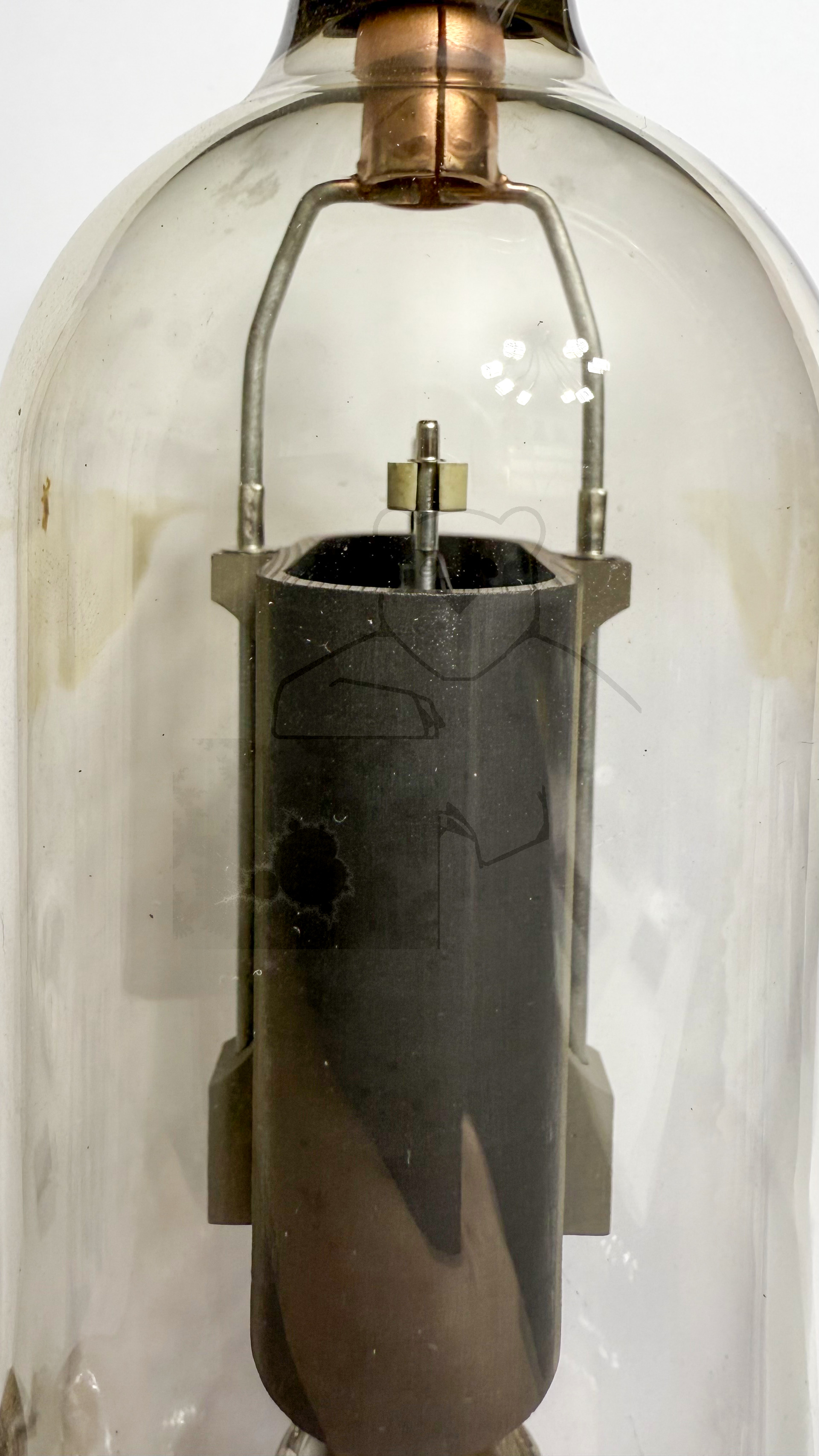

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

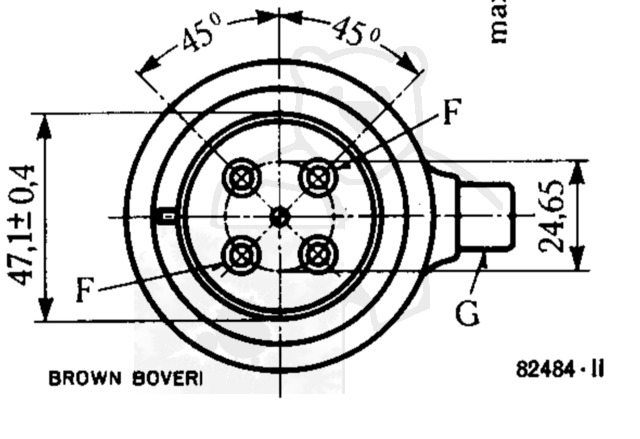

🔎 Sockelschaltung der T150-1

Bildquelle: Brown-Boveri Datenblatt

🔎 Datenblätter zur Röhre: T150-1
Datenblatt T150-1 Brown-Boveri [www.tubedata.info].pdf (360 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
