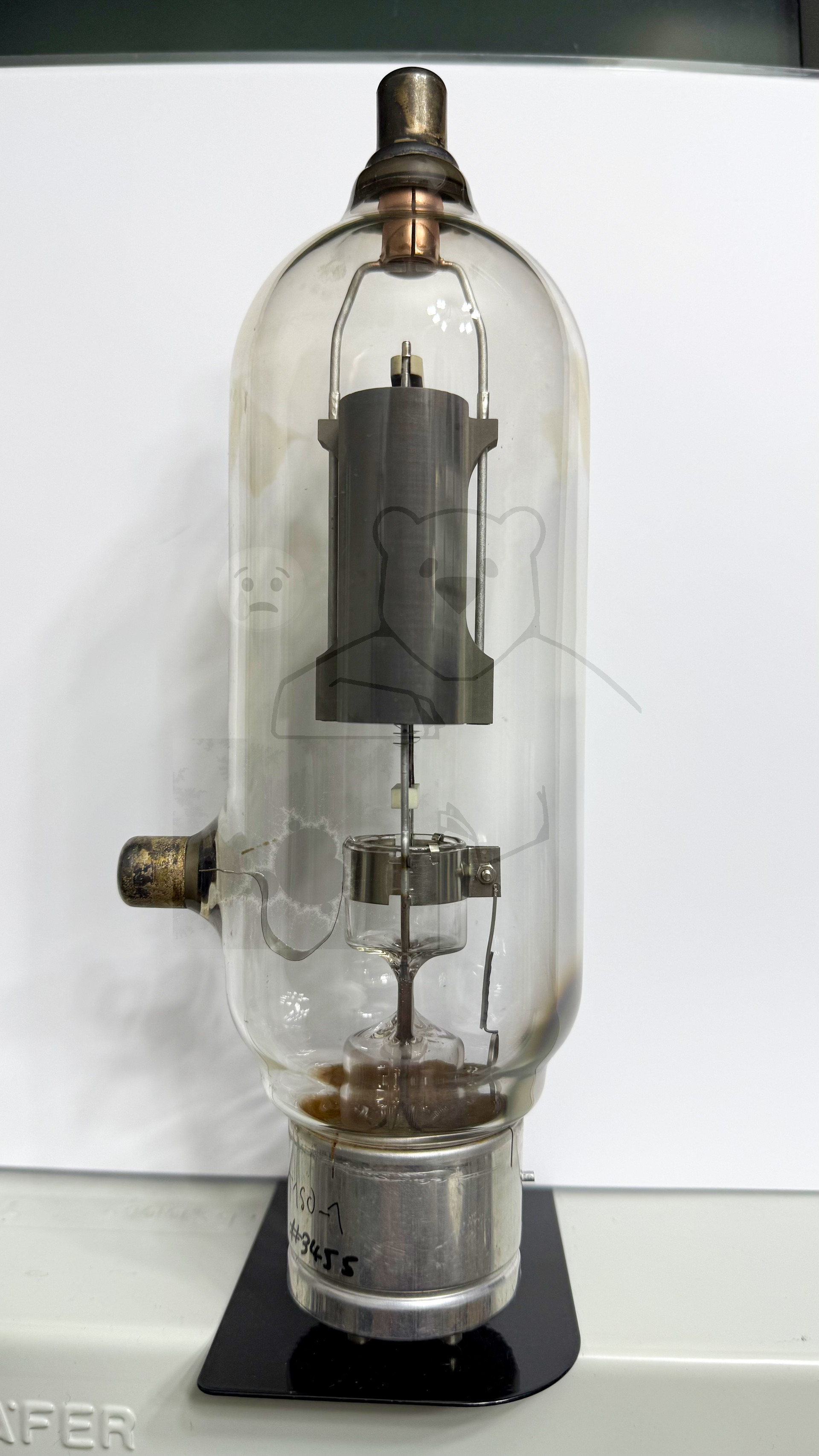

Daten und Bilder der Röhre: T150-1

🔎 Beschreibung der Röhre: T150-1

Name	T150-1
Vergleichsname
Heizspannung (Volt)	12
Heizstrom (Ampère)	4
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	13.11.2024 18:26:44

🔎 Beschreibung der Systeme für die Röhre: T150-1

	System 1
Kathode	f
Gitter 1	Seitenanschluß
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

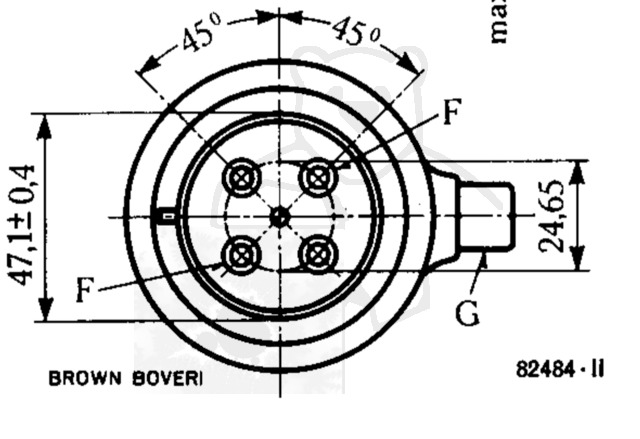

🔎 Sockelschaltung der T150-1

Bildquelle: Brown-Boveri Datenblatt

🔎 Datenblätter zur Röhre: T150-1
Datenblatt T150-1 Brown-Boveri [www.tubedata.info].pdf (360 kB)
