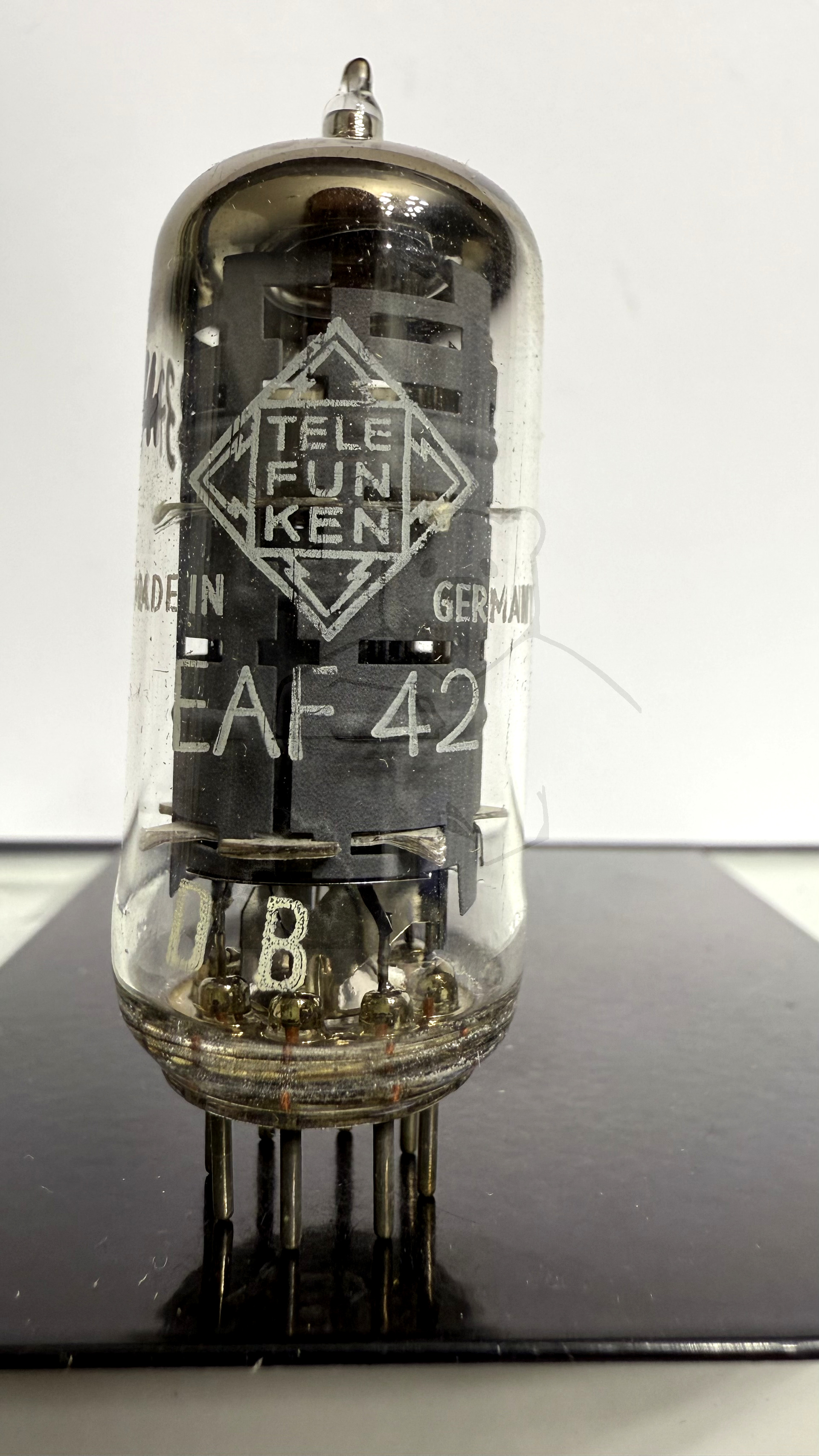

Daten und Bilder der Röhre: EAF42

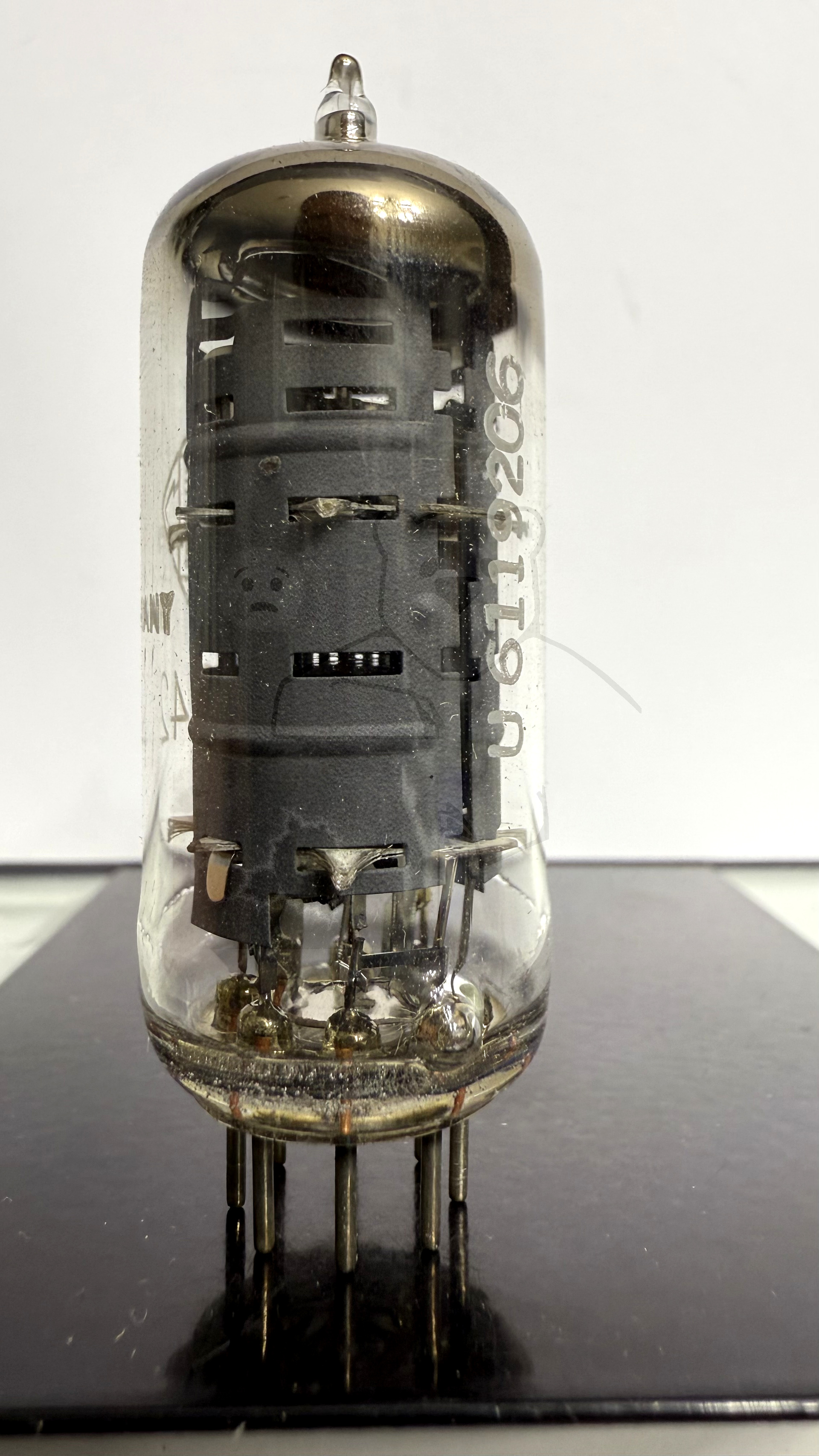

🔎 Beschreibung der Röhre: EAF42 Inventarnummer: 03374

Name	→ EAF42
Vergleichsname	6CT7
Hersteller	→ Telefunken (Mit Raute im Boden)
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen	Stempel „Deutsche Bundesbahn“

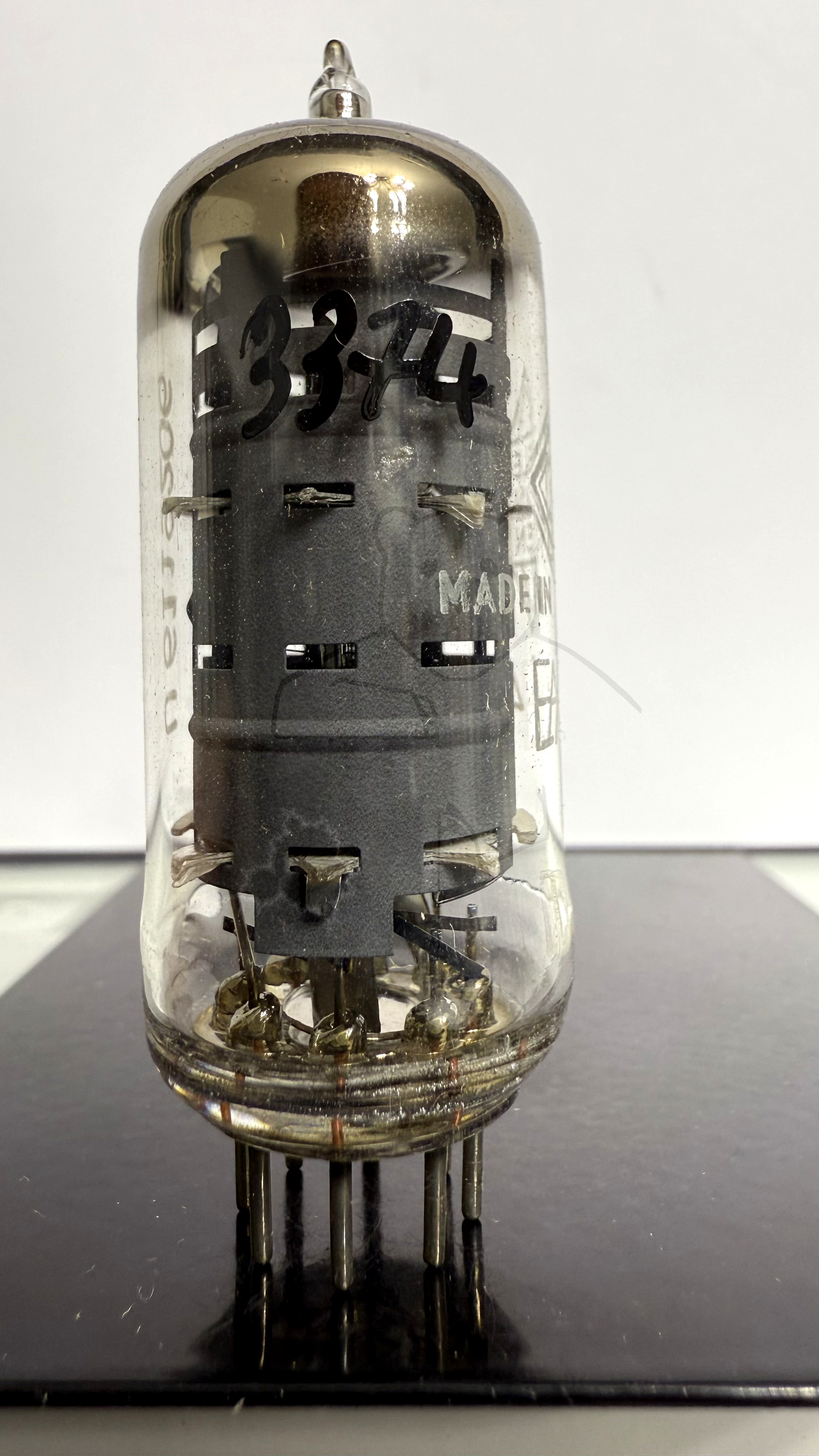

Kenn Nummer	371
Ätz- Produktionscode

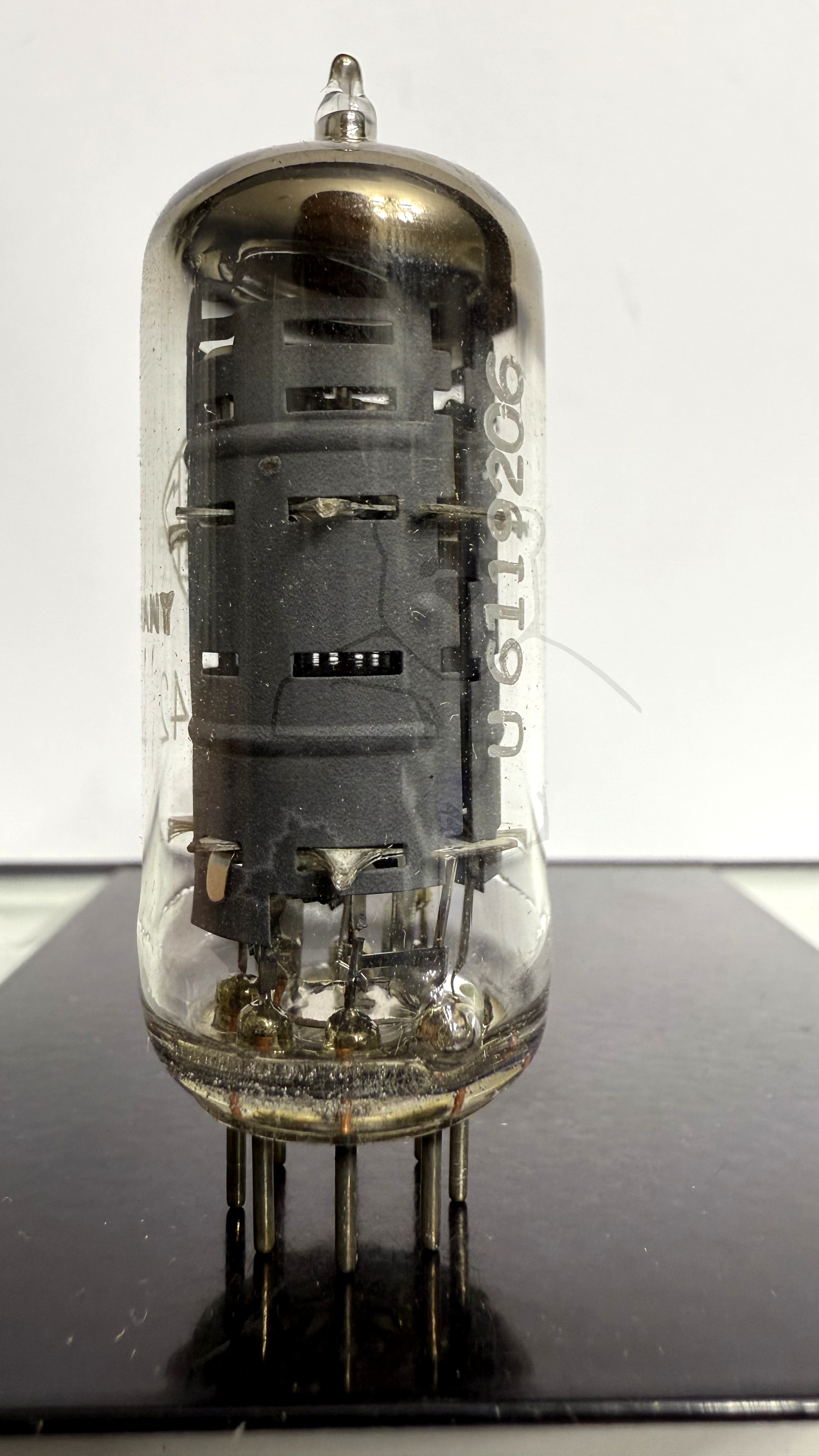

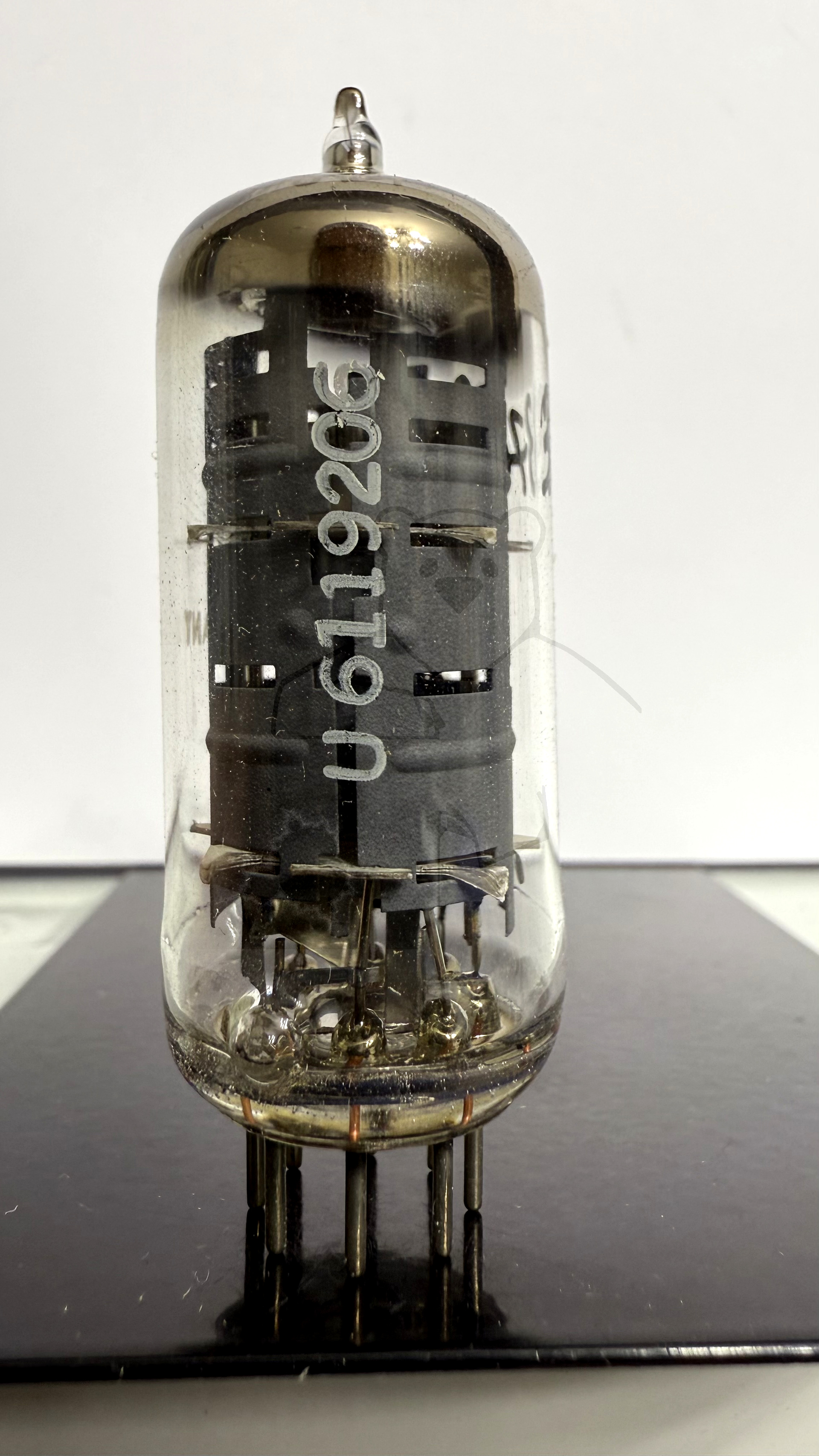

Serien Nummer	U6119206

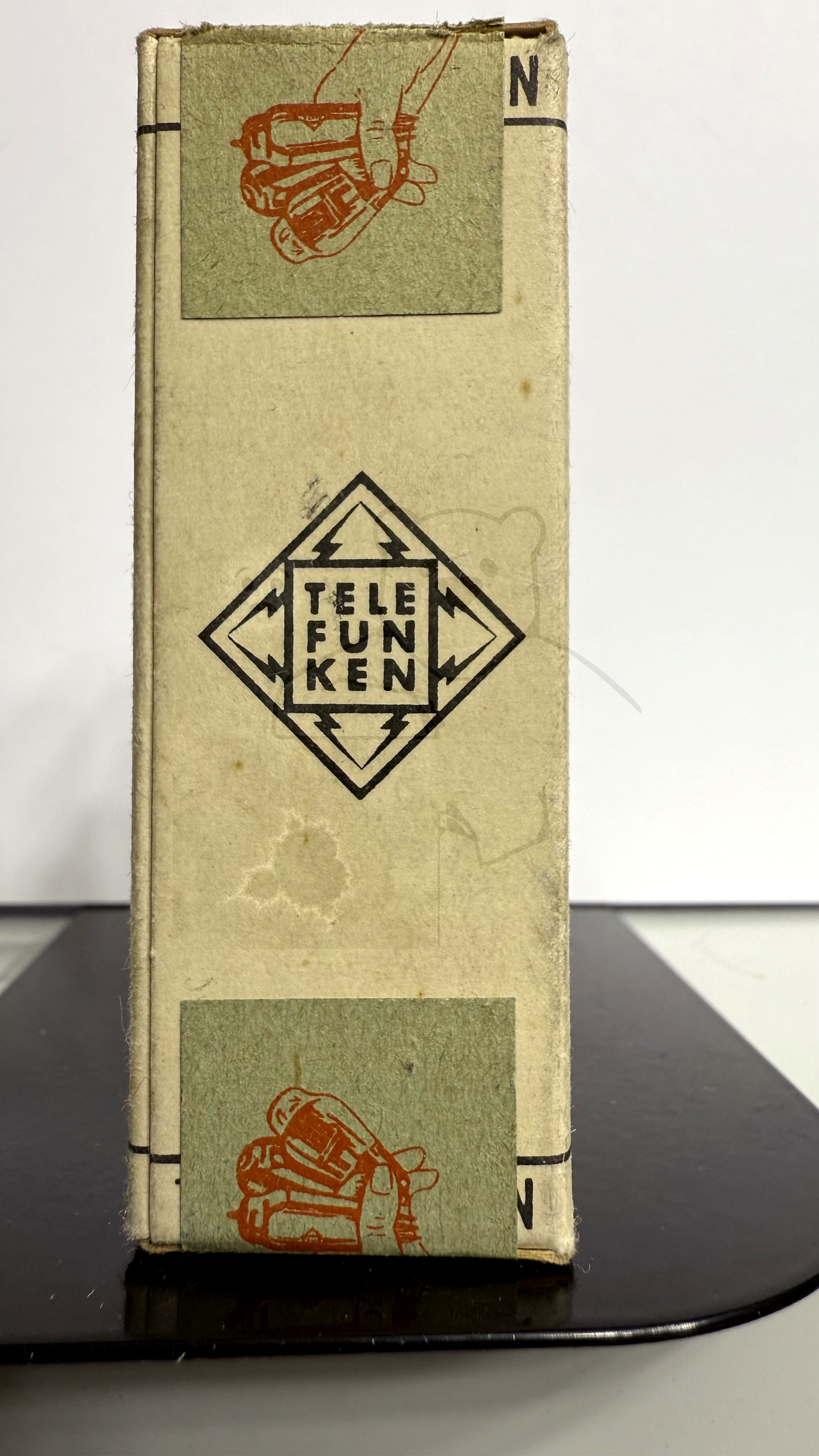

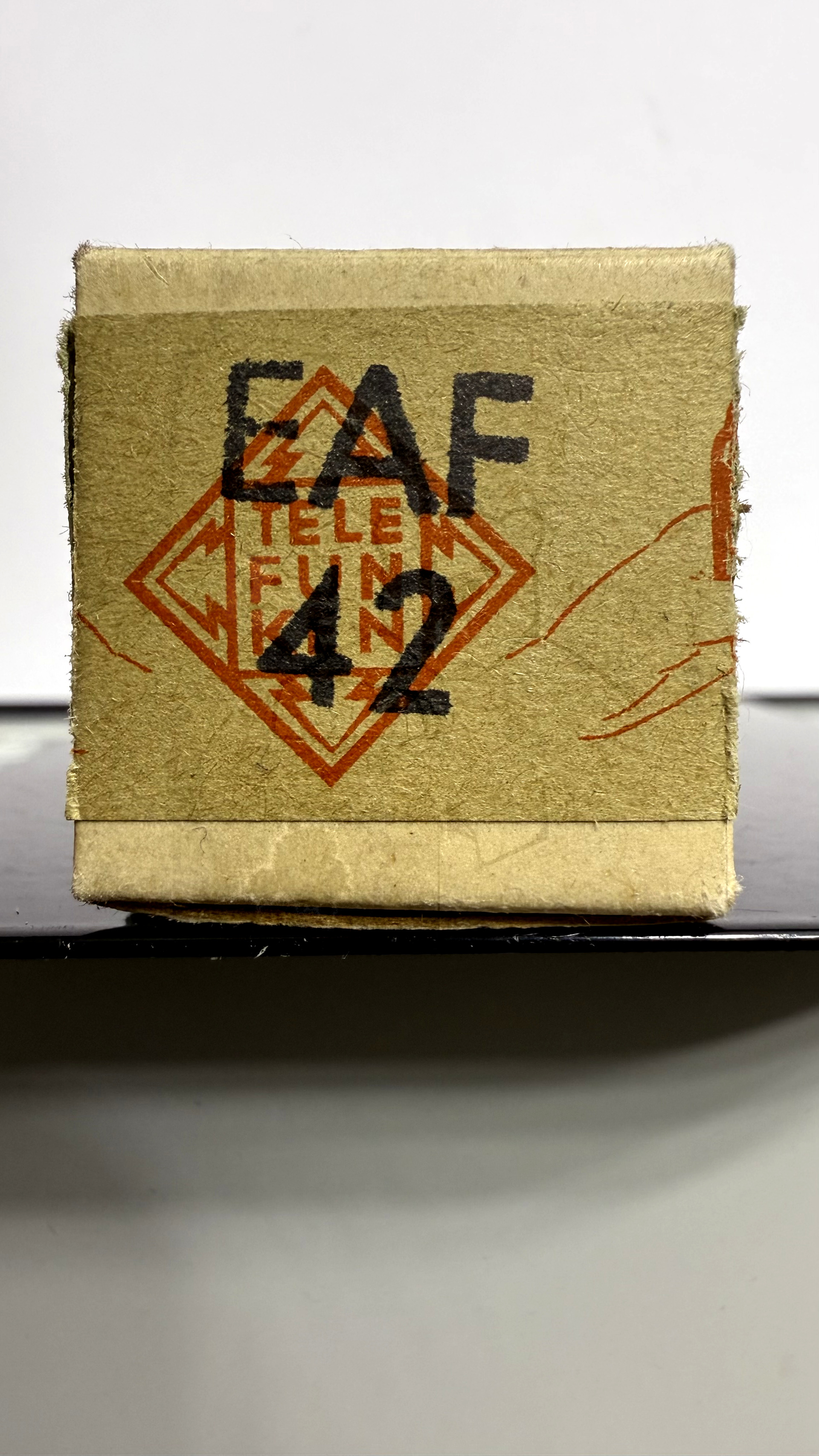

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S7

🔎 Beschreibung der Systeme für die Röhre: EAF42

	System 1	System 2
Kathode	7	7
Gitter 1	6
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2	3
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EAF42

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EAF42
Anwendung EAF42 [www.tubedata.info].pdf (1572 kB)
Datenblatt EAF42 Mazda Belvu [www.tubedata.info].pdf (135 kB)
Datenblatt EAF42 Philips [www.tubedata.info].pdf (677 kB)
Datenblatt EAF42 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3631 kB)
Pruefkarte EAF41 EAF42 - Karte 1 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte EAF41 EAF42 - Karte 2 - Funke W19 Roehrenpruefer.pdf (175 kB)
Pruefkarte EAF42 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte EAF42 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
