đ Beschreibung der Röhre: PC88 Inventarnummer: 03357
| Name | â PC88 |
| Vergleichsname | 4DL4 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 3,8 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Stempel âDeutsche Bundesbahnâ |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | B3541043 |
| Verpackung | Originalverpackung, Keine Röhrennummer aufgedruckt |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S5 |
đ Beschreibung der Systeme fĂŒr die Röhre: PC88
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 3, 6, 7, 9 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PC88
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PC88
Datenblatt PC88 Philips Version 1 [www.tubedata.info].pdf (167 kB)
Datenblatt PC88 Philips Version 2 [www.tubedata.info].pdf (110 kB)
Datenblatt PC88 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (917 kB)
Datenblatt PC88 Telefunken.pdf (57 kB)
Pruefkarte PC88 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PC88

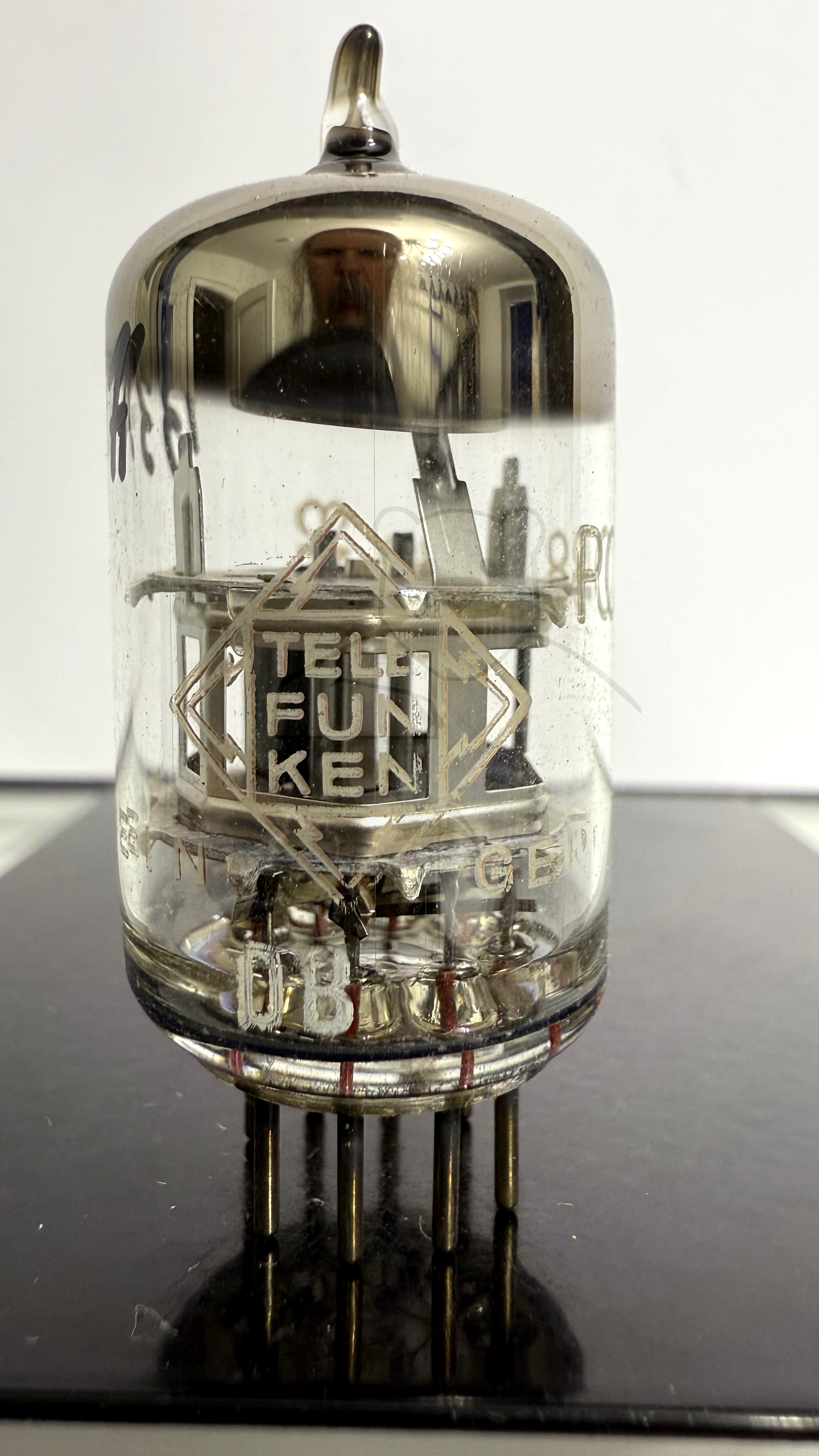

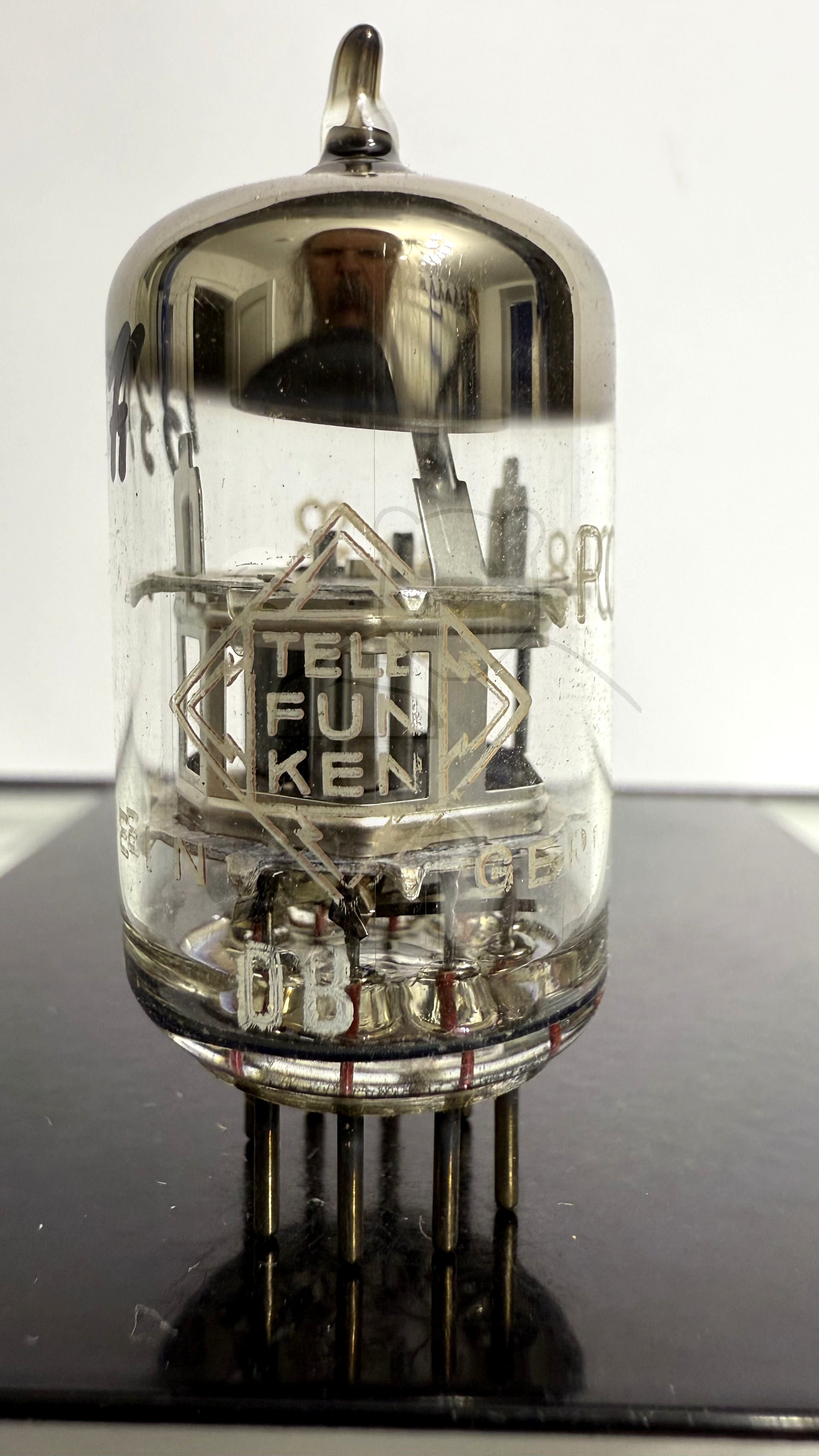

Röhre PC88 #3357 Bild 1
