🔎 Beschreibung der Röhre: PC88
| Name | PC88 |
| Vergleichsname | 4DL4 |
| Heizspannung (Volt) | 3,8 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:10 |
🔎 Beschreibung der Systeme für die Röhre: PC88
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1, 3, 6, 7, 9 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PC88
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PC88
Datenblatt PC88 Philips Version 1 [www.tubedata.info].pdf (167 kB)
Datenblatt PC88 Philips Version 2 [www.tubedata.info].pdf (110 kB)
Datenblatt PC88 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (917 kB)
Datenblatt PC88 Telefunken.pdf (57 kB)
Pruefkarte PC88 - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PC88

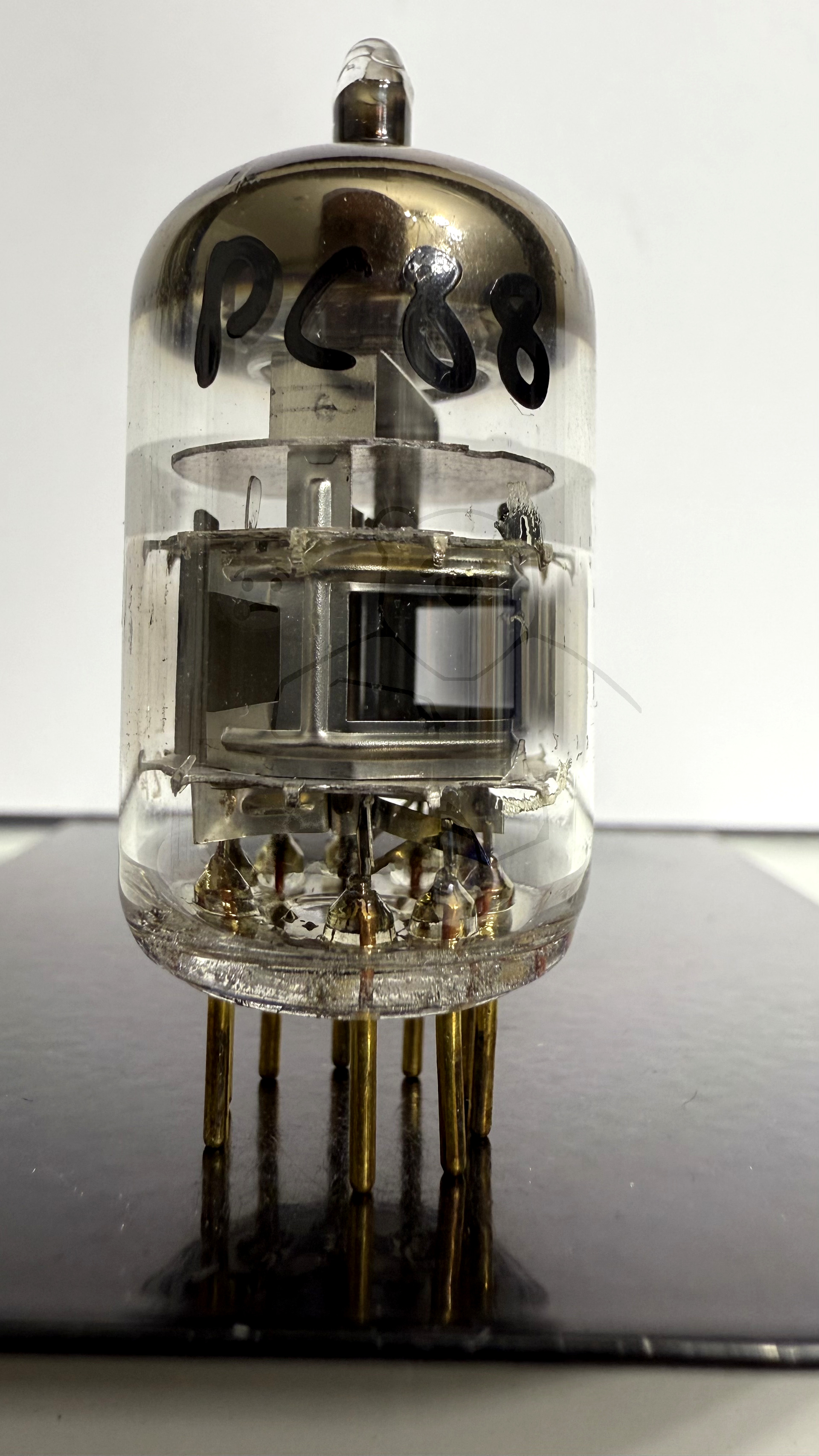

Röhre PC88 #4426 Bild 1

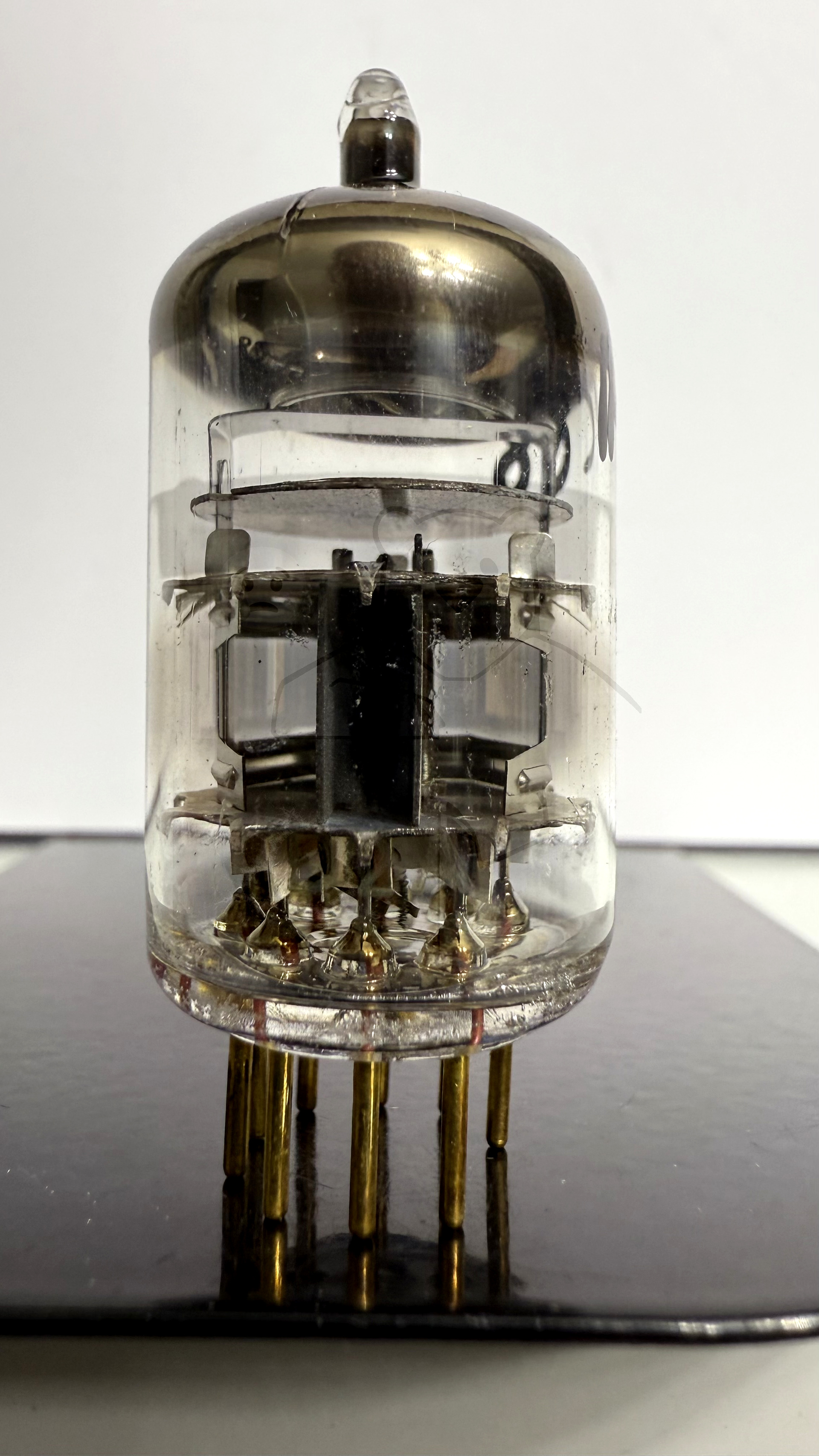

Röhre PC88 #4426 Bild 2

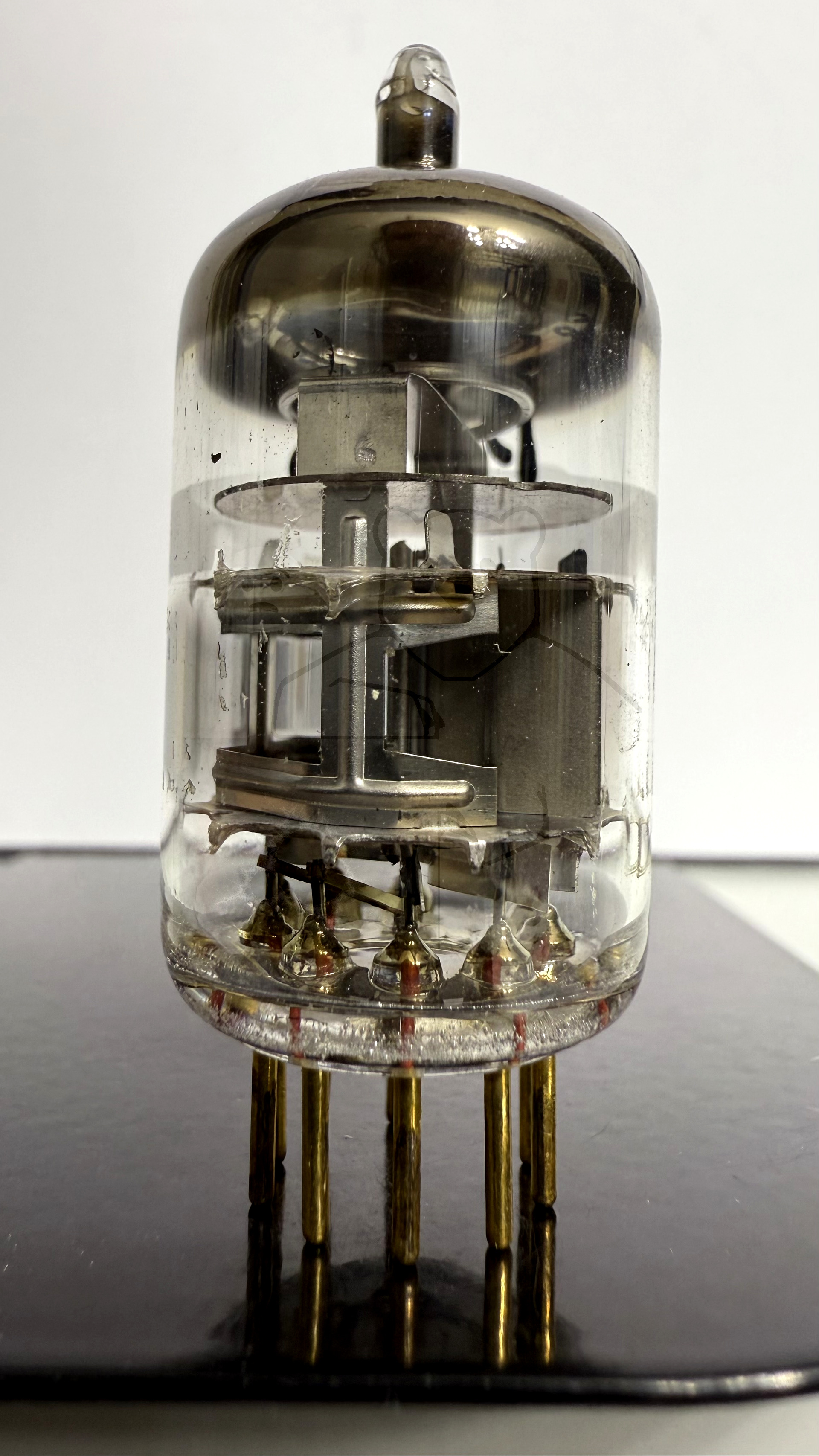

Röhre PC88 #4426 Bild 3

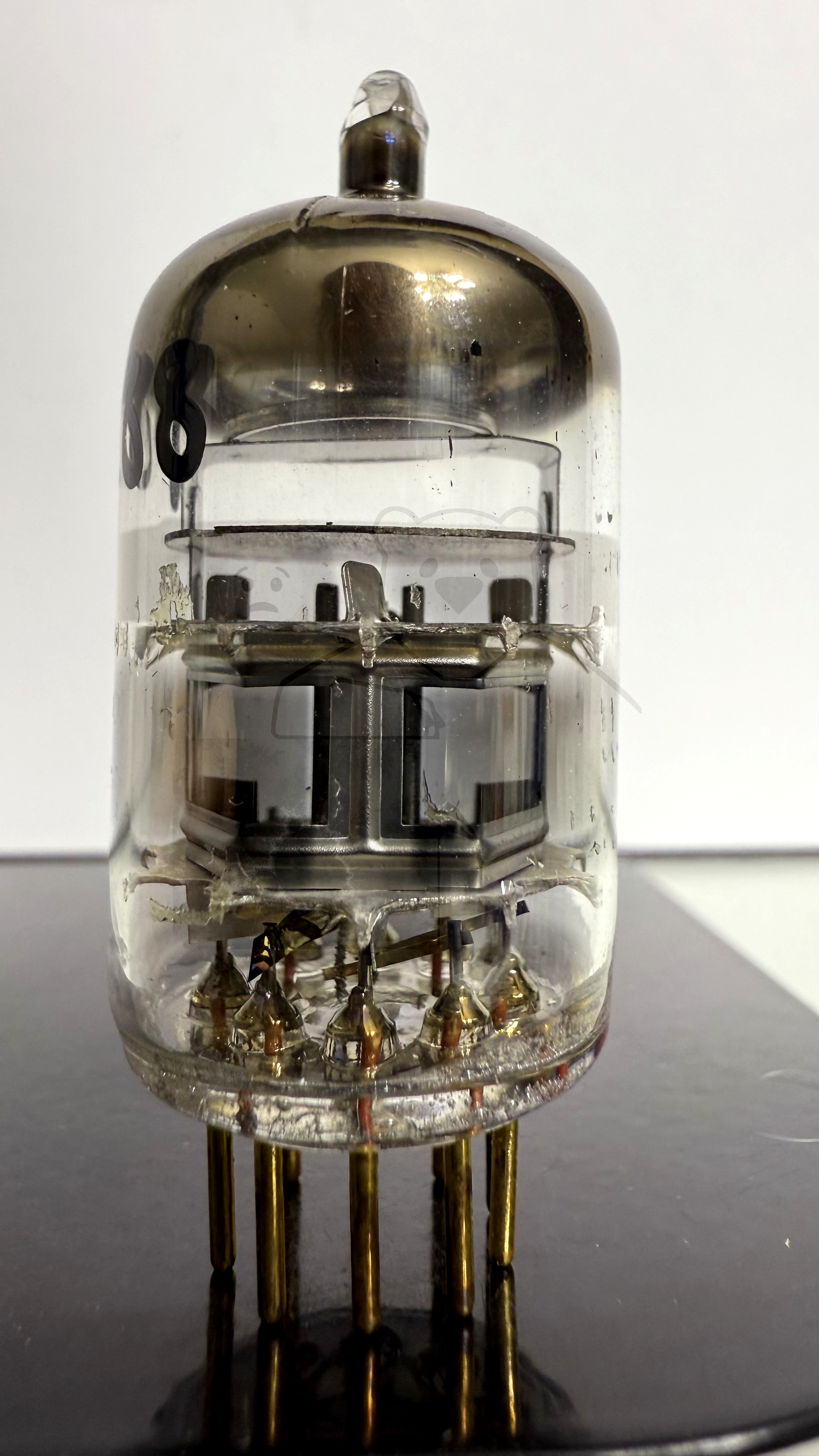

Röhre PC88 #4426 Bild 4

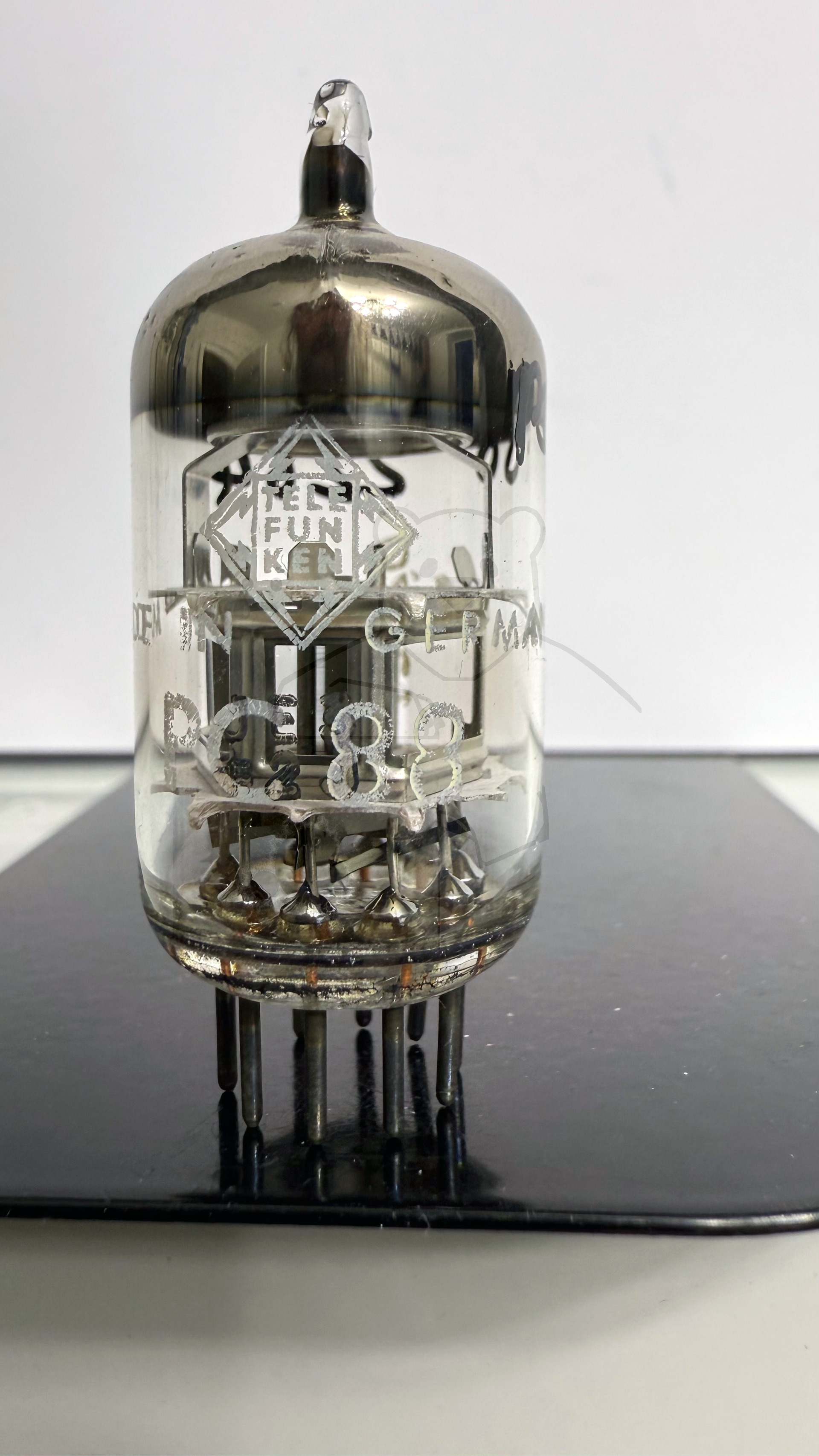

Röhre PC88 #2264 Bild 1

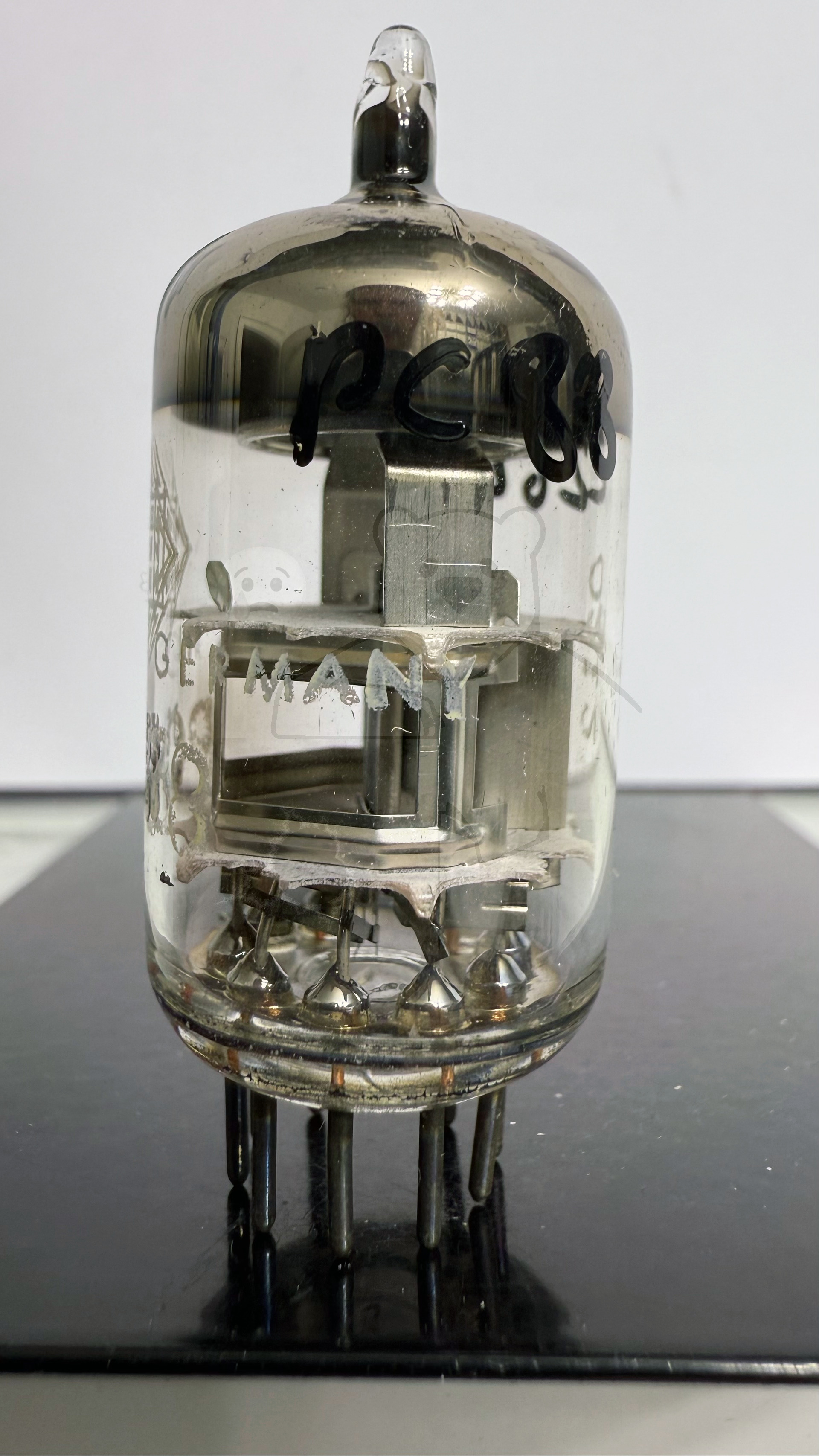

Röhre PC88 #2264 Bild 2

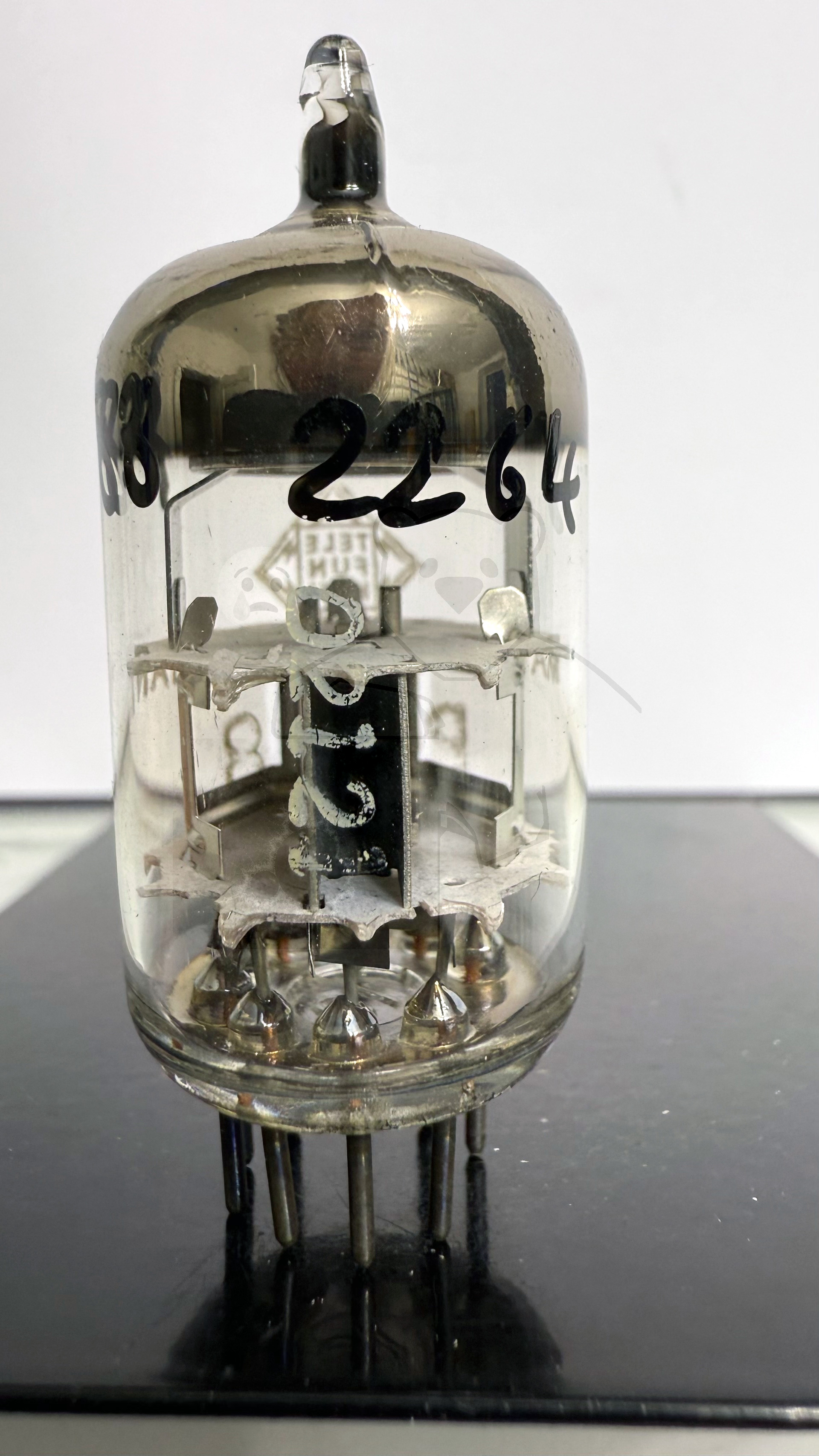

Röhre PC88 #2264 Bild 3

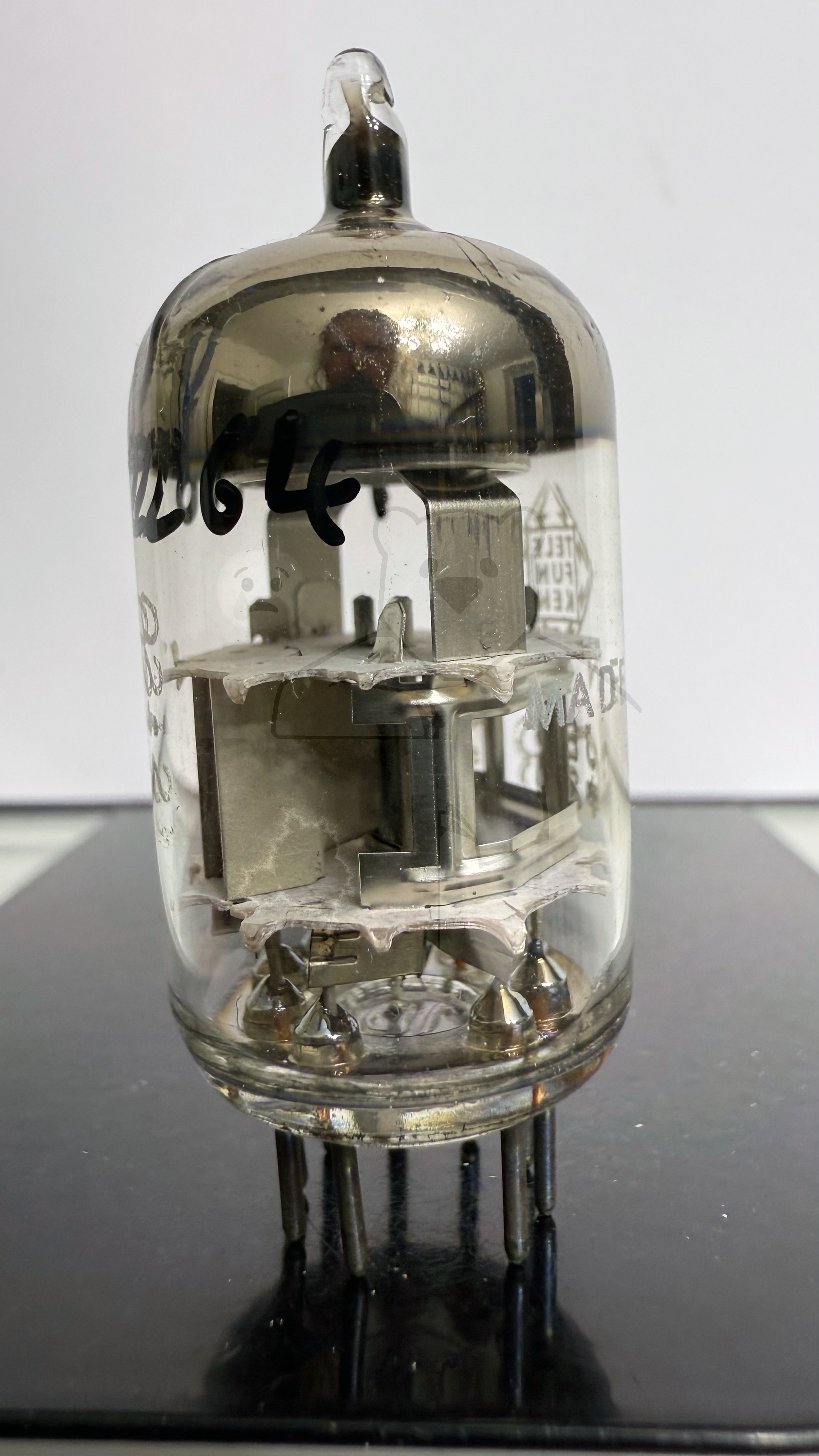

Röhre PC88 #2264 Bild 4

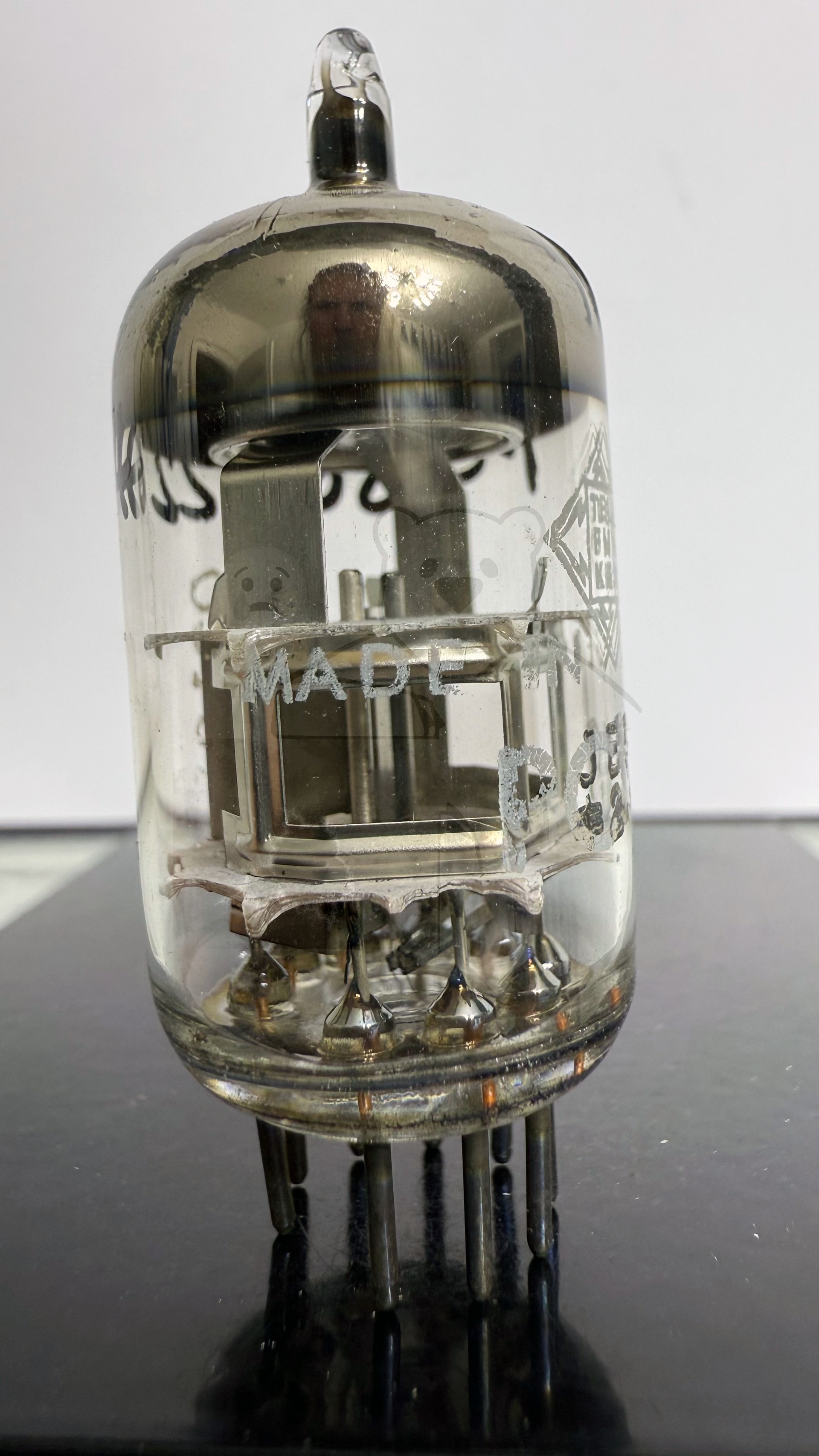

Röhre PC88 #2264 Bild 5

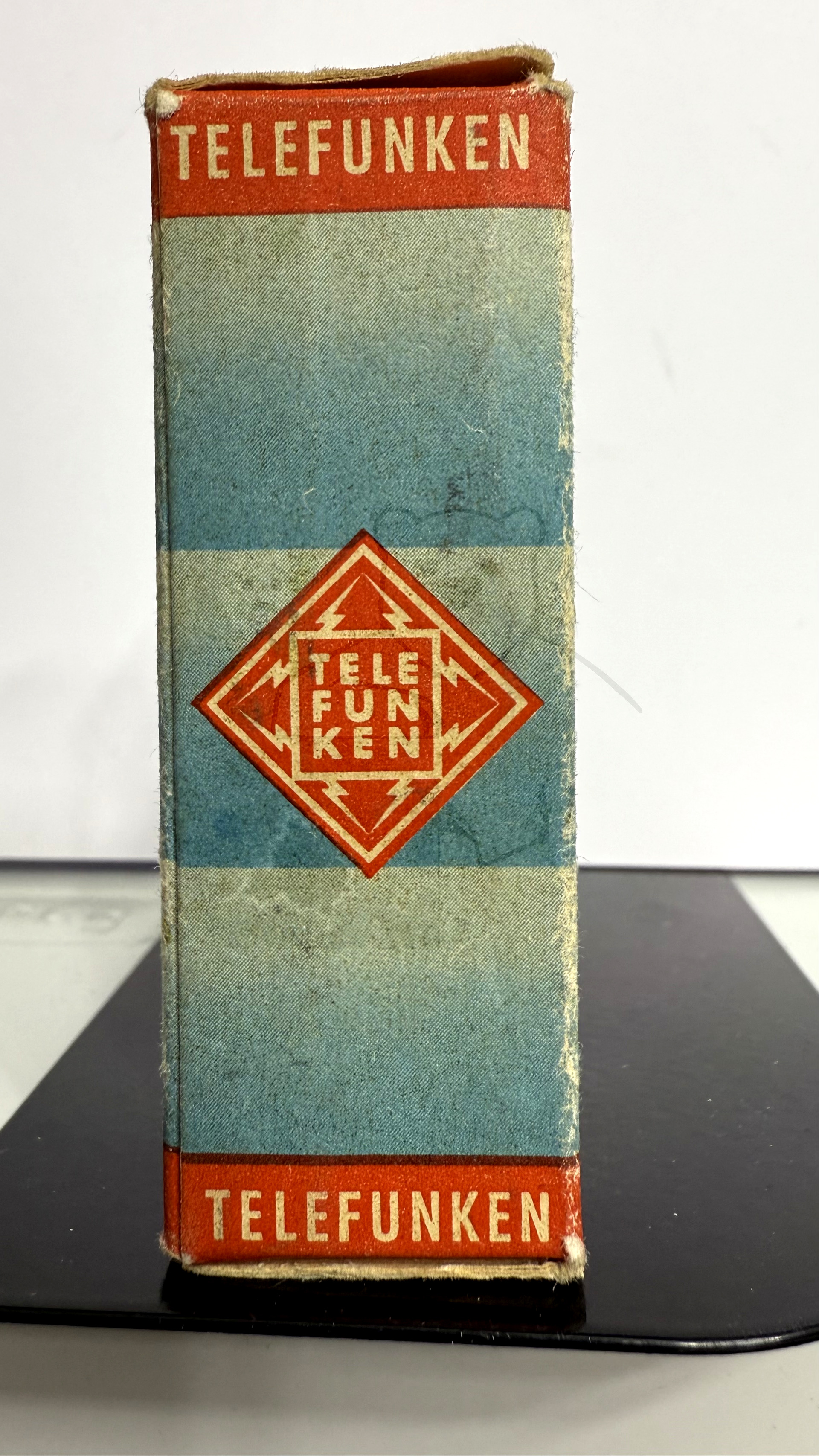

Röhre PC88 #2264 Verpackung Bild 1

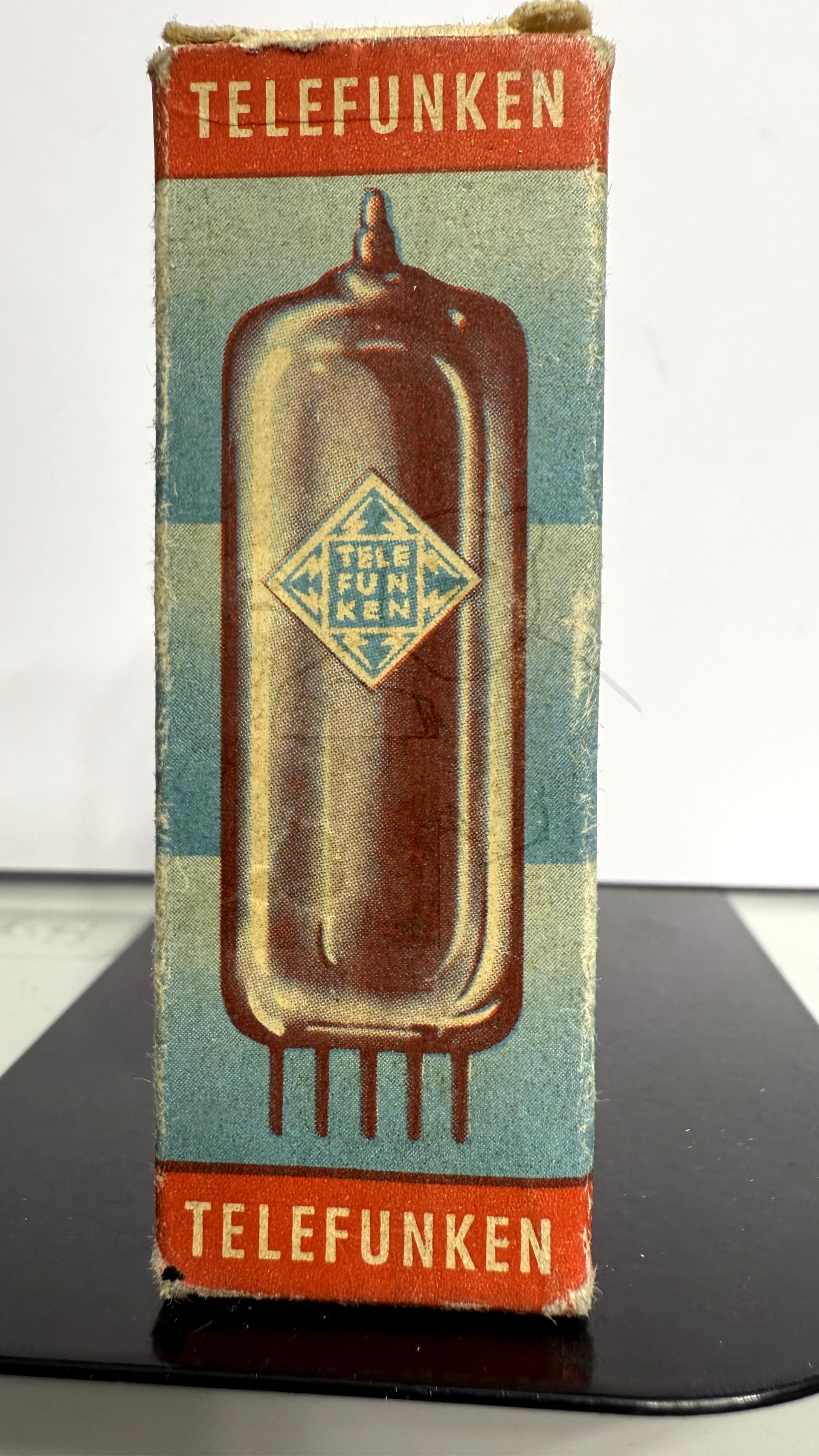

Röhre PC88 #2264 Verpackung Bild 2

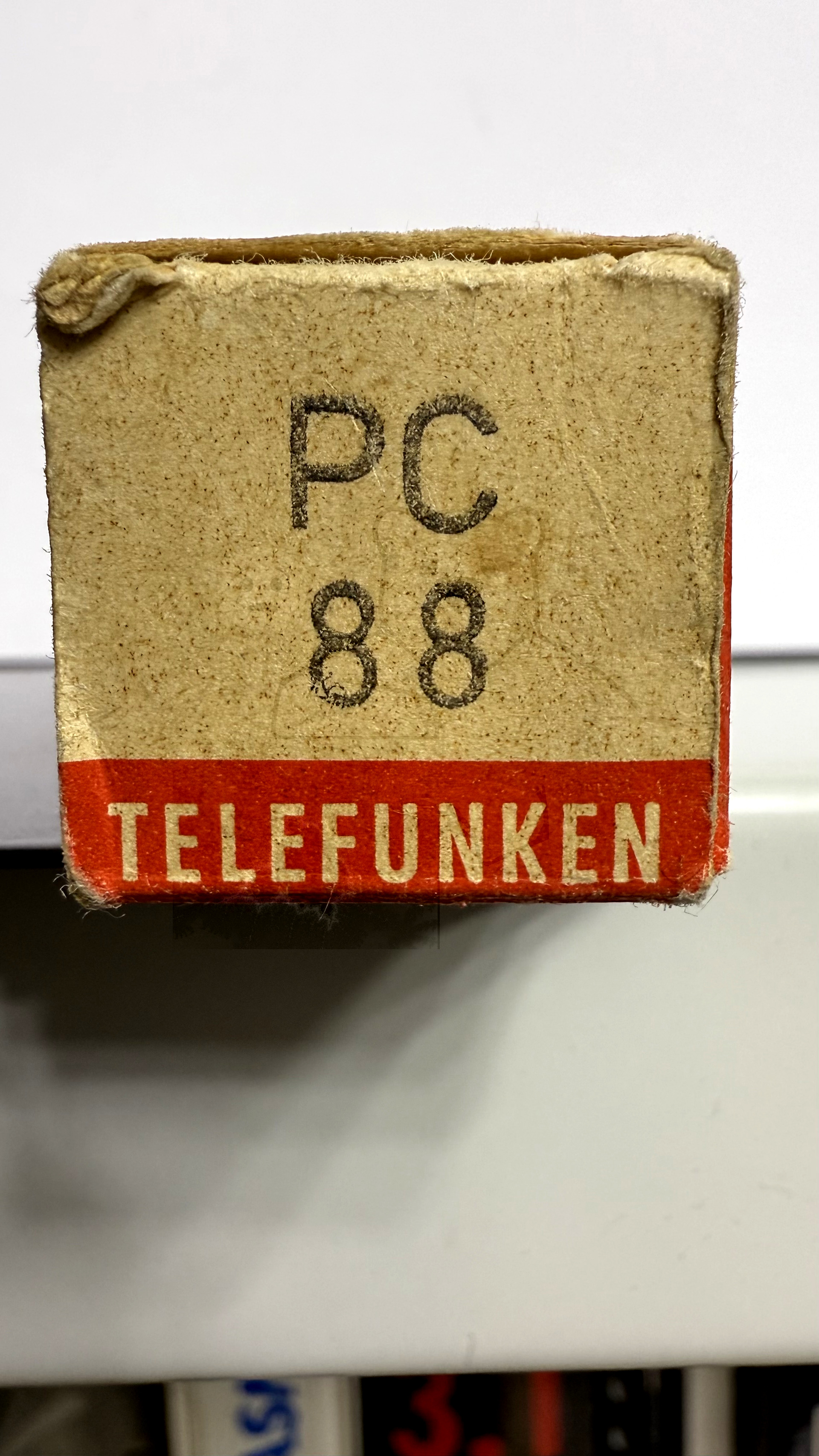

Röhre PC88 #2264 Verpackung Bild 3

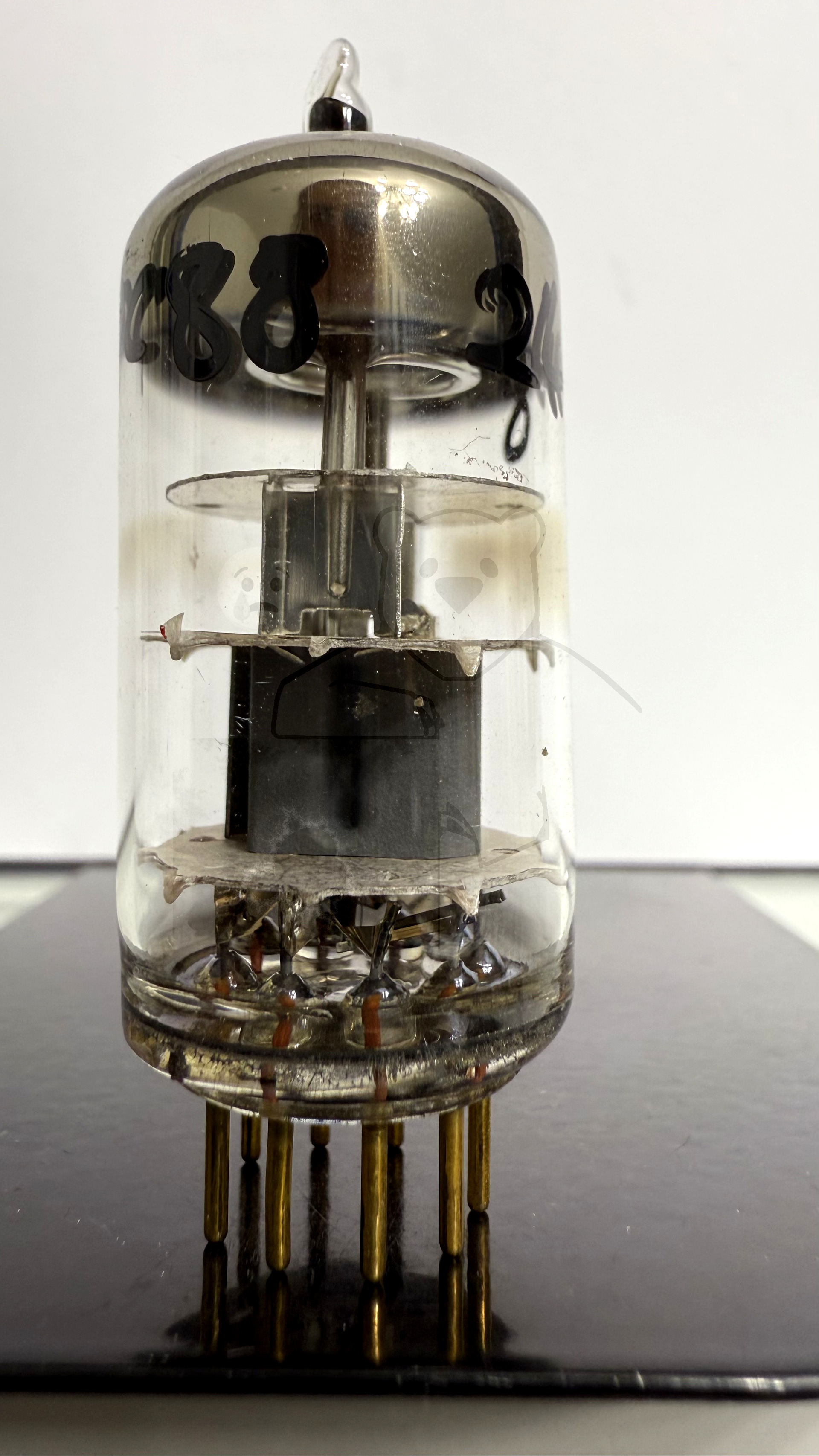

Röhre PC88 #2411 Bild 1

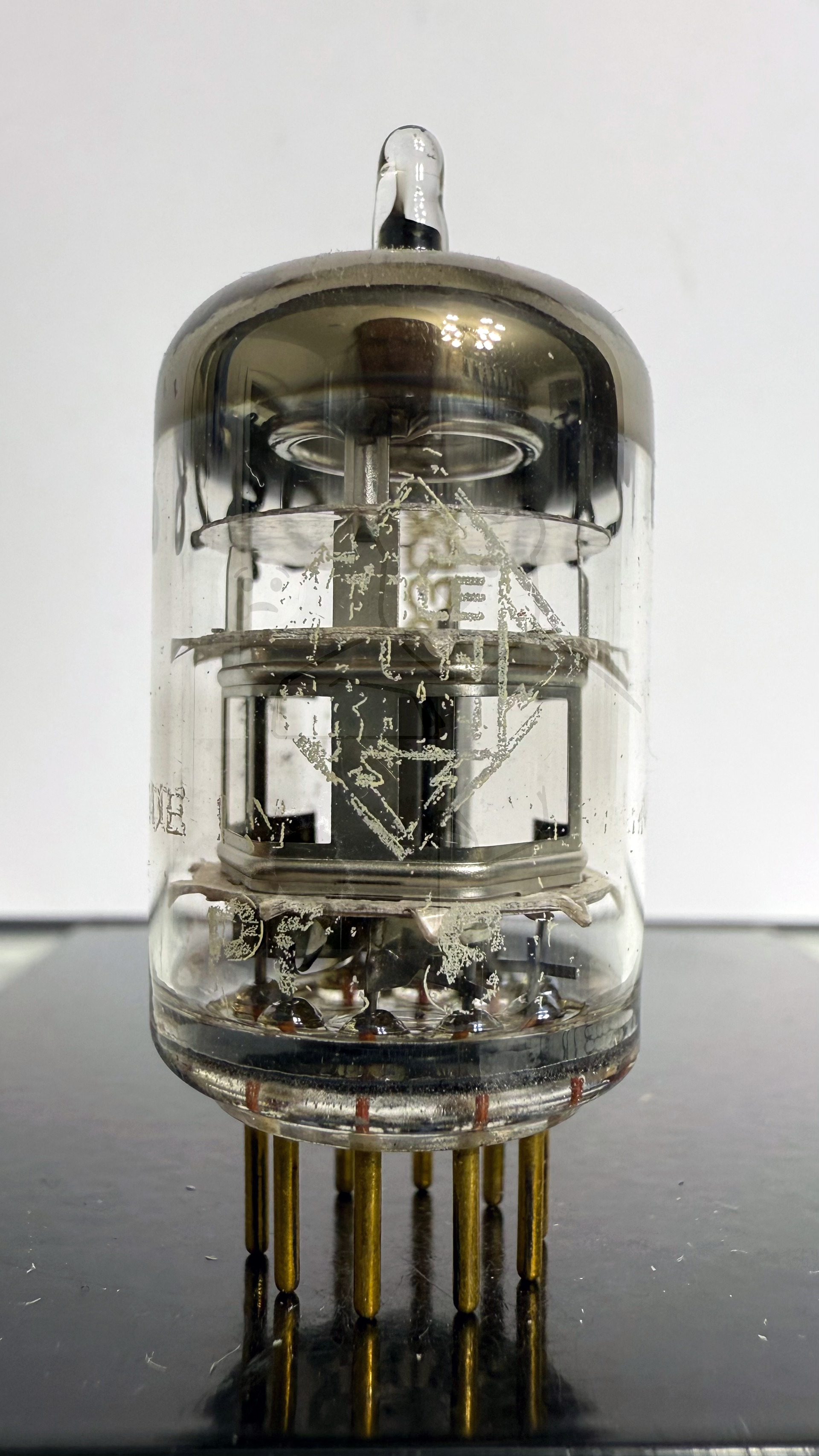

Röhre PC88 #2328 Bild 1

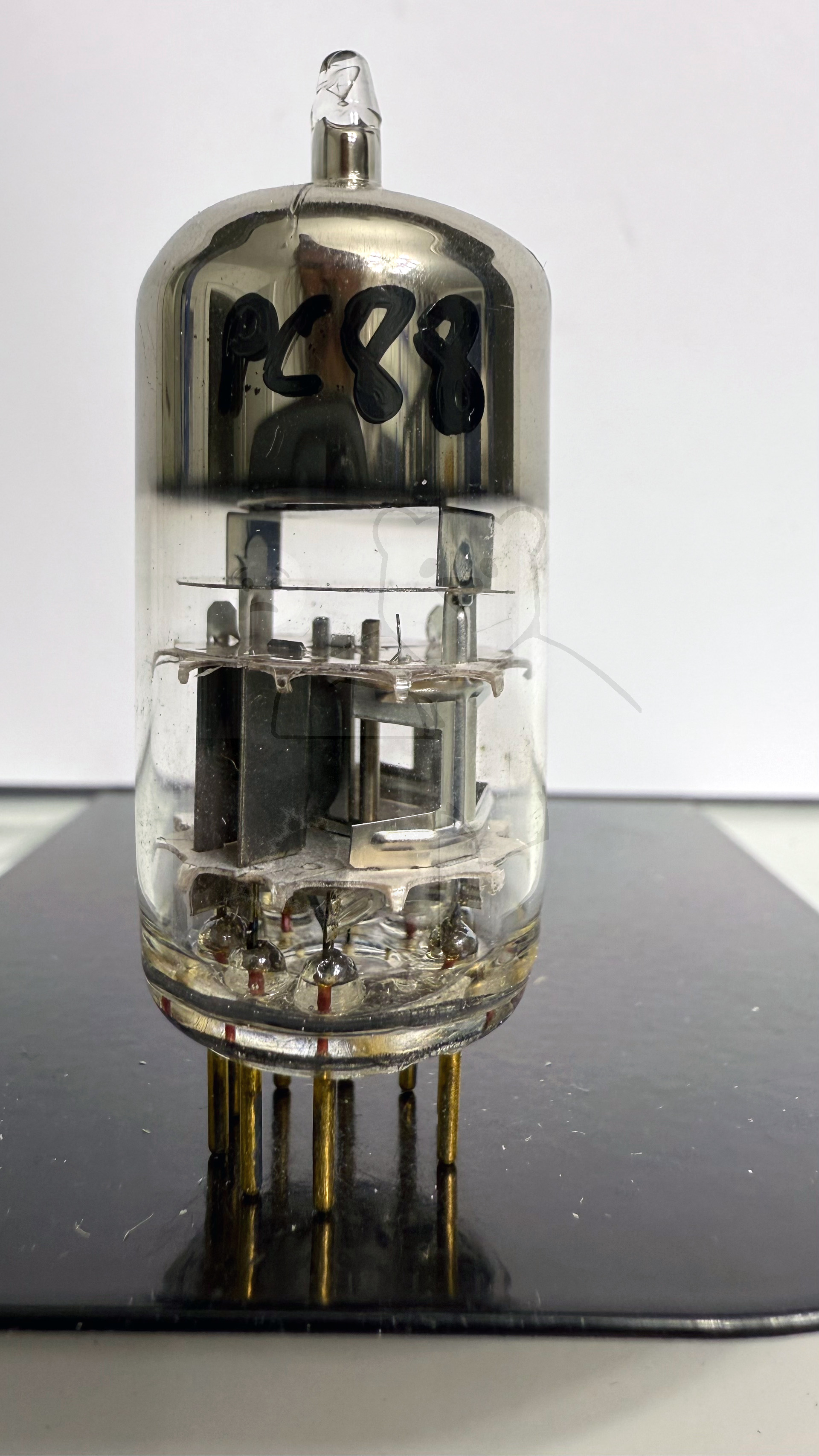

Röhre PC88 #7498 Bild 1

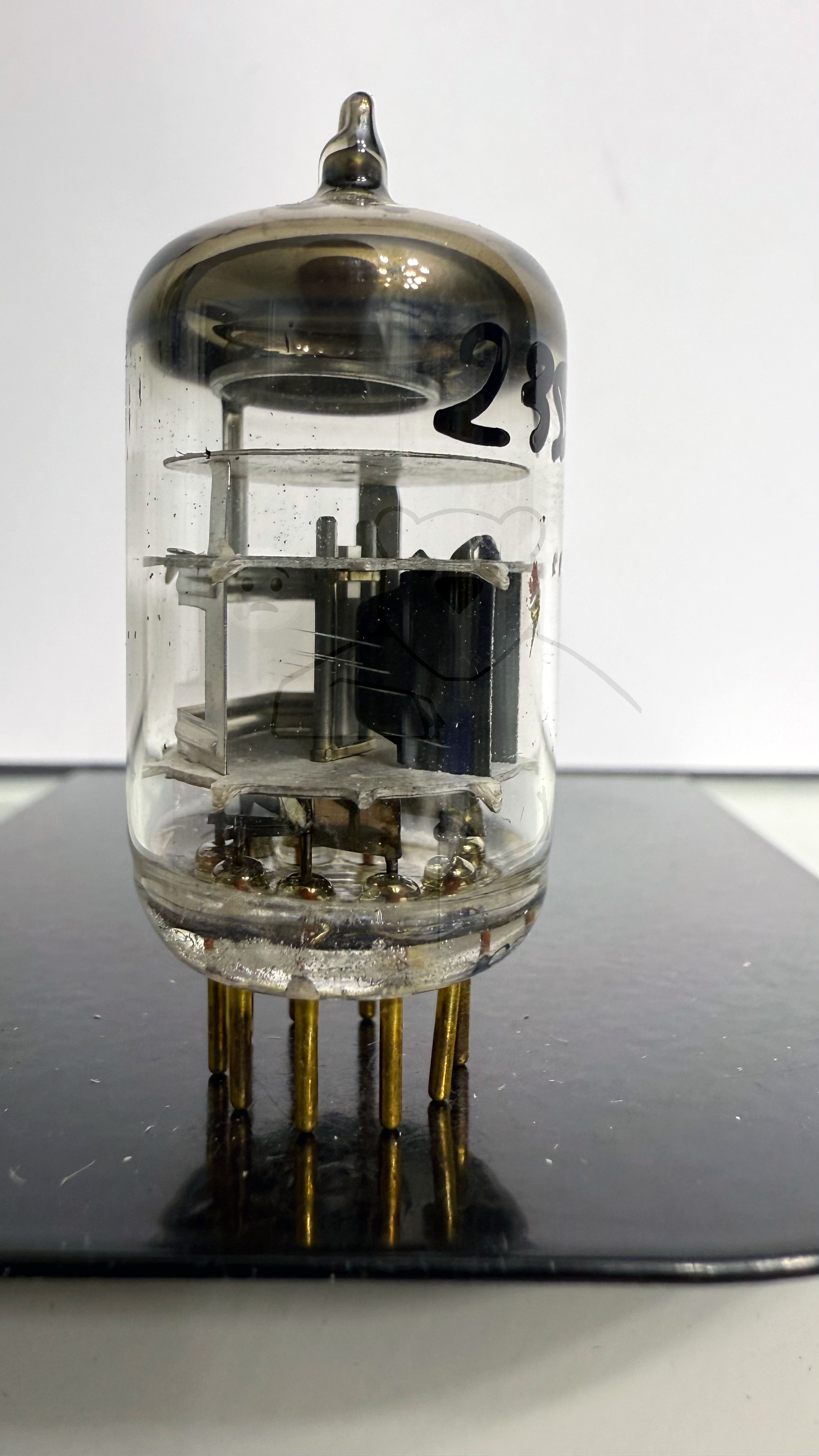

Röhre PC88 #2359 Bild 1

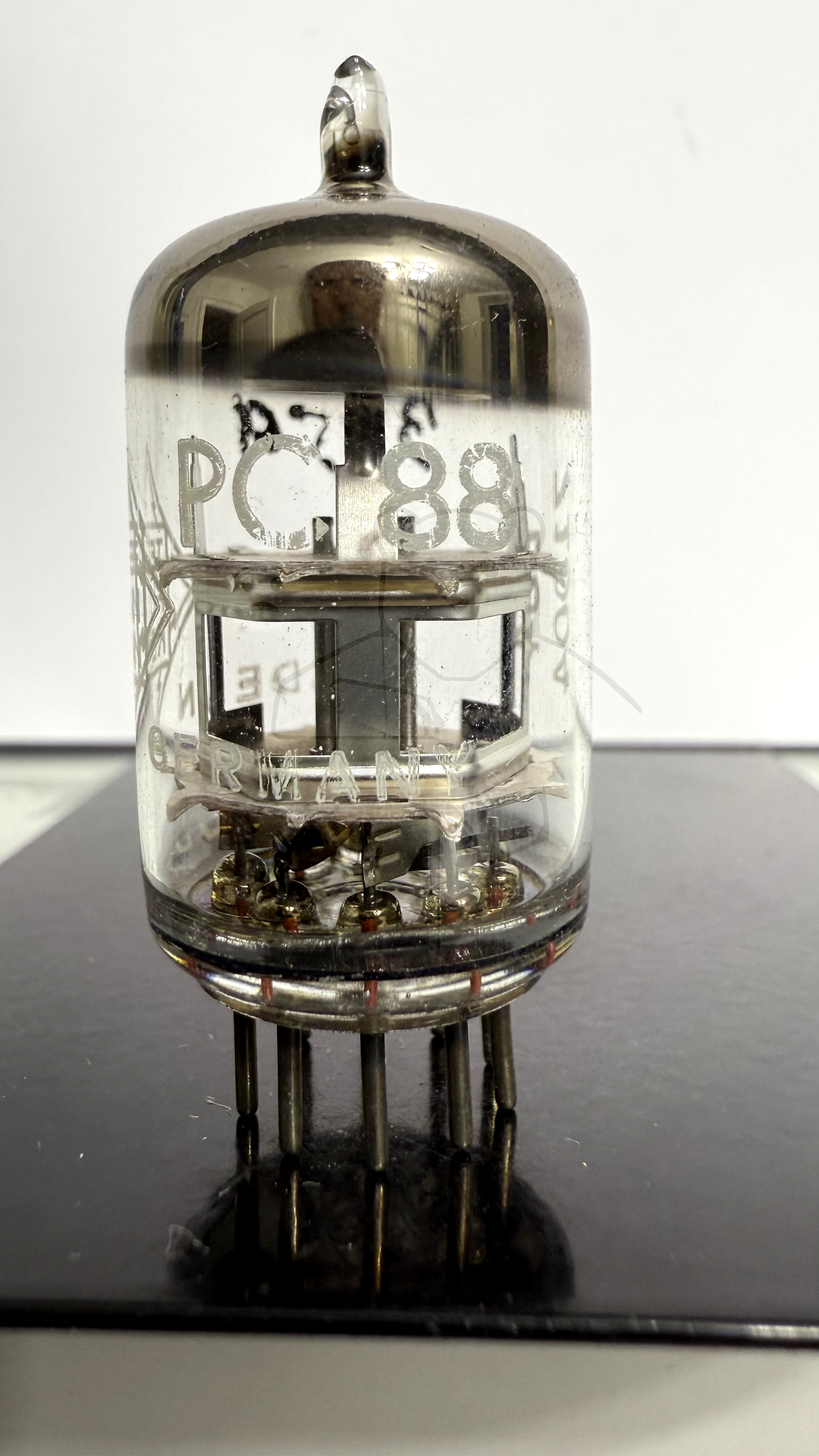

Röhre PC88 #3359 Bild 1

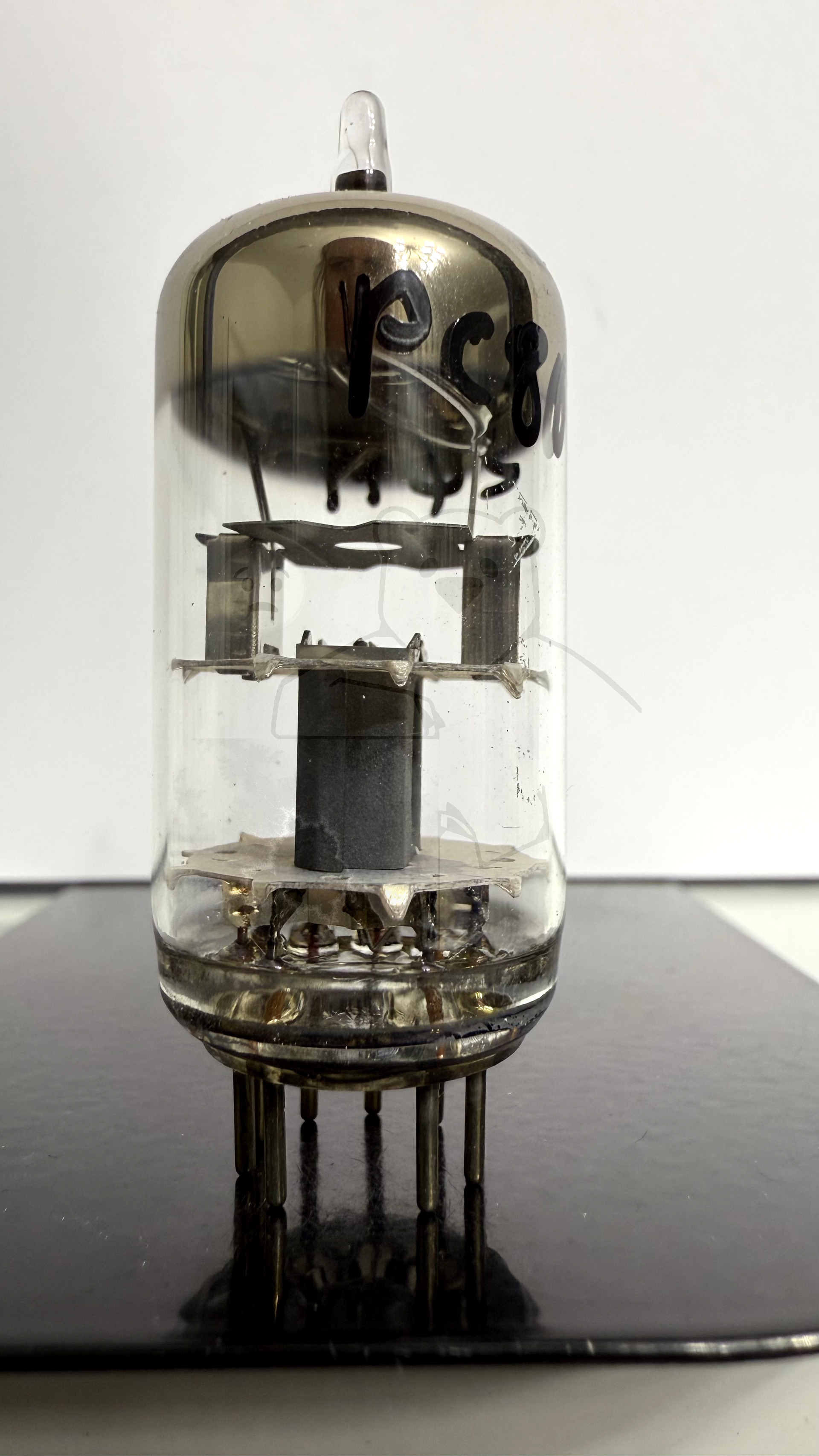

Röhre PC88 #2408 Bild 1

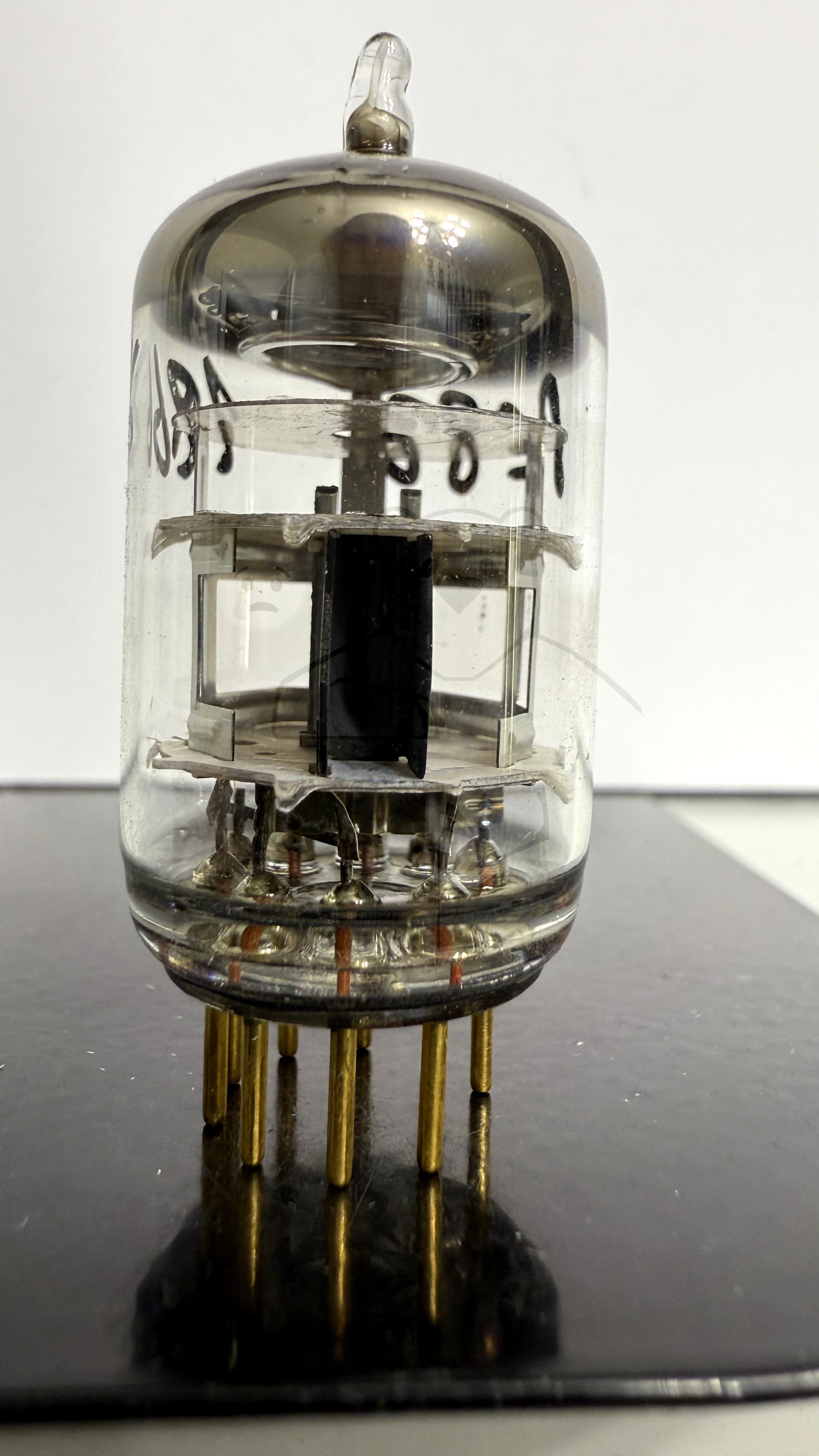

Röhre PC88 #1866 Bild 1

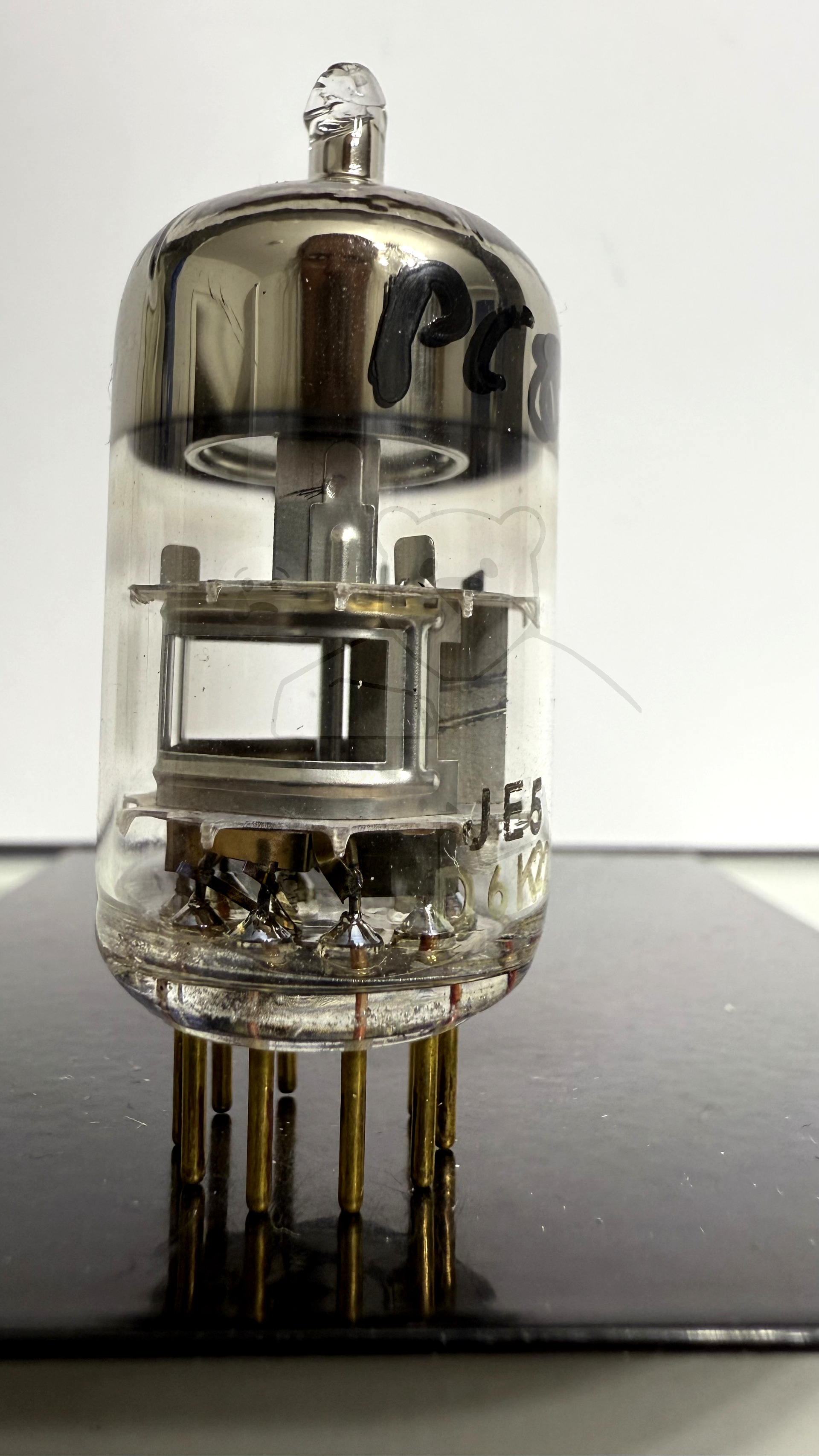

Röhre PC88 #2219 Bild 1

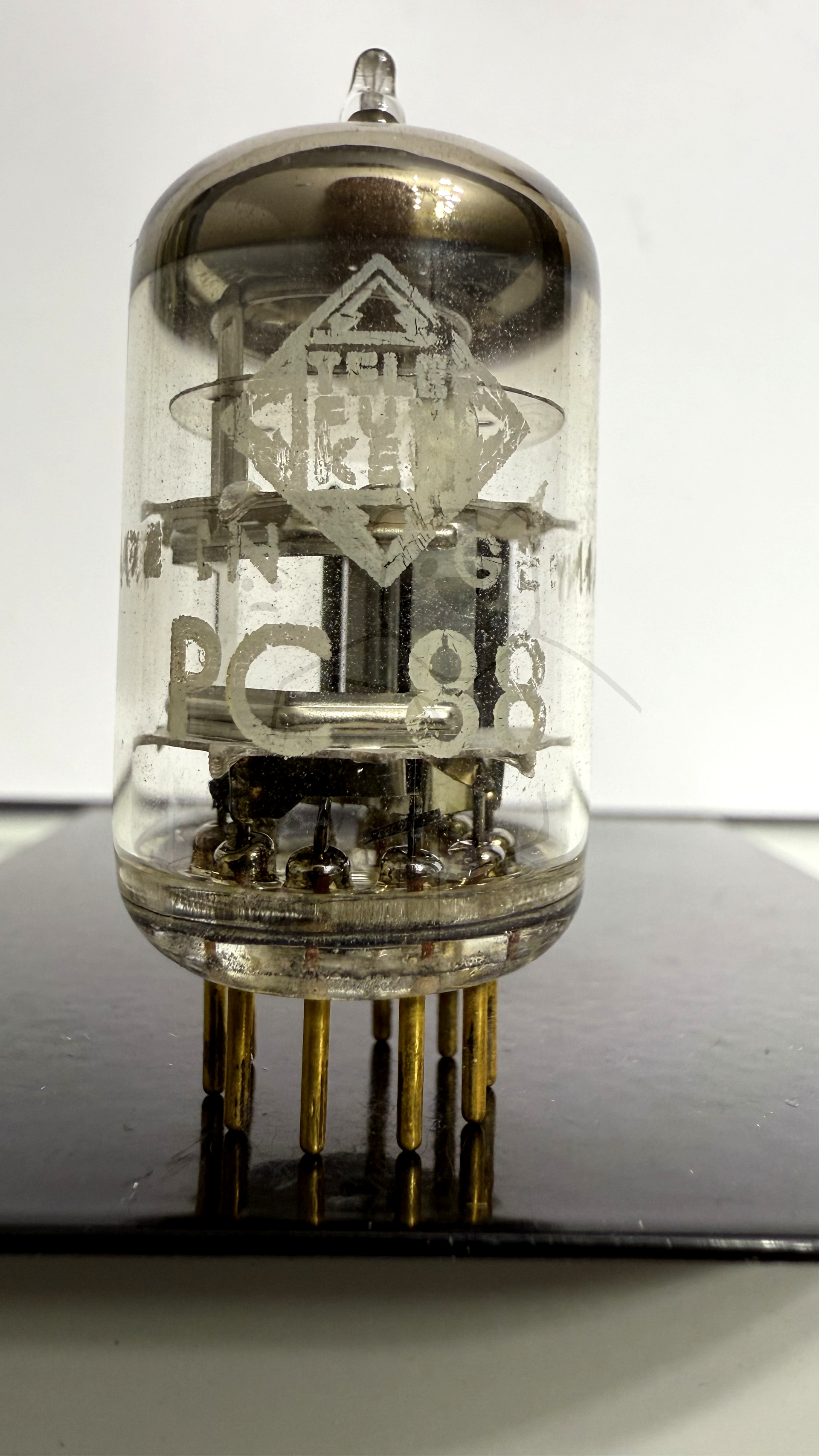

Röhre PC88 #0935 Bild 1

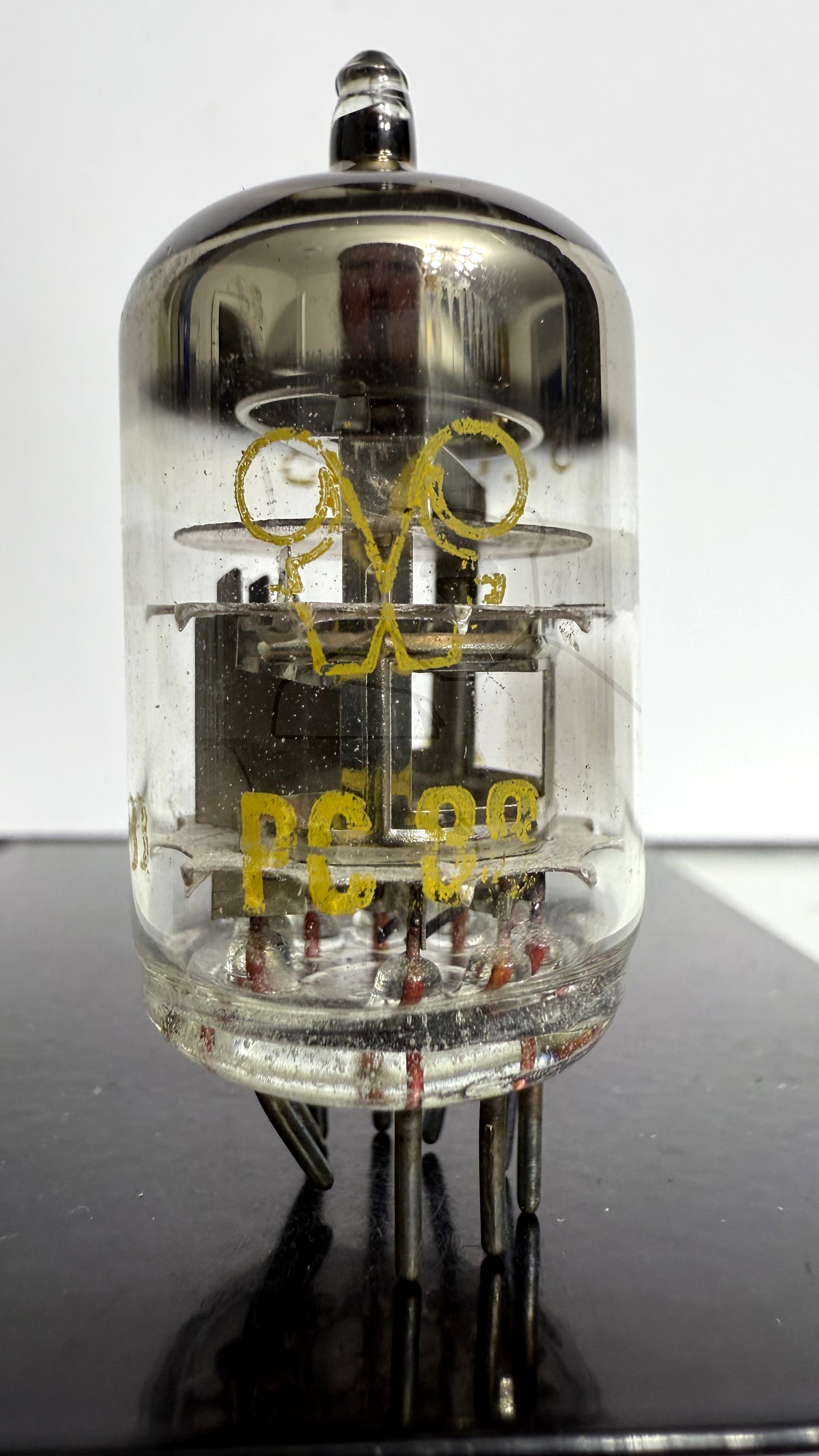

Röhre PC88 #5700 Bild 1

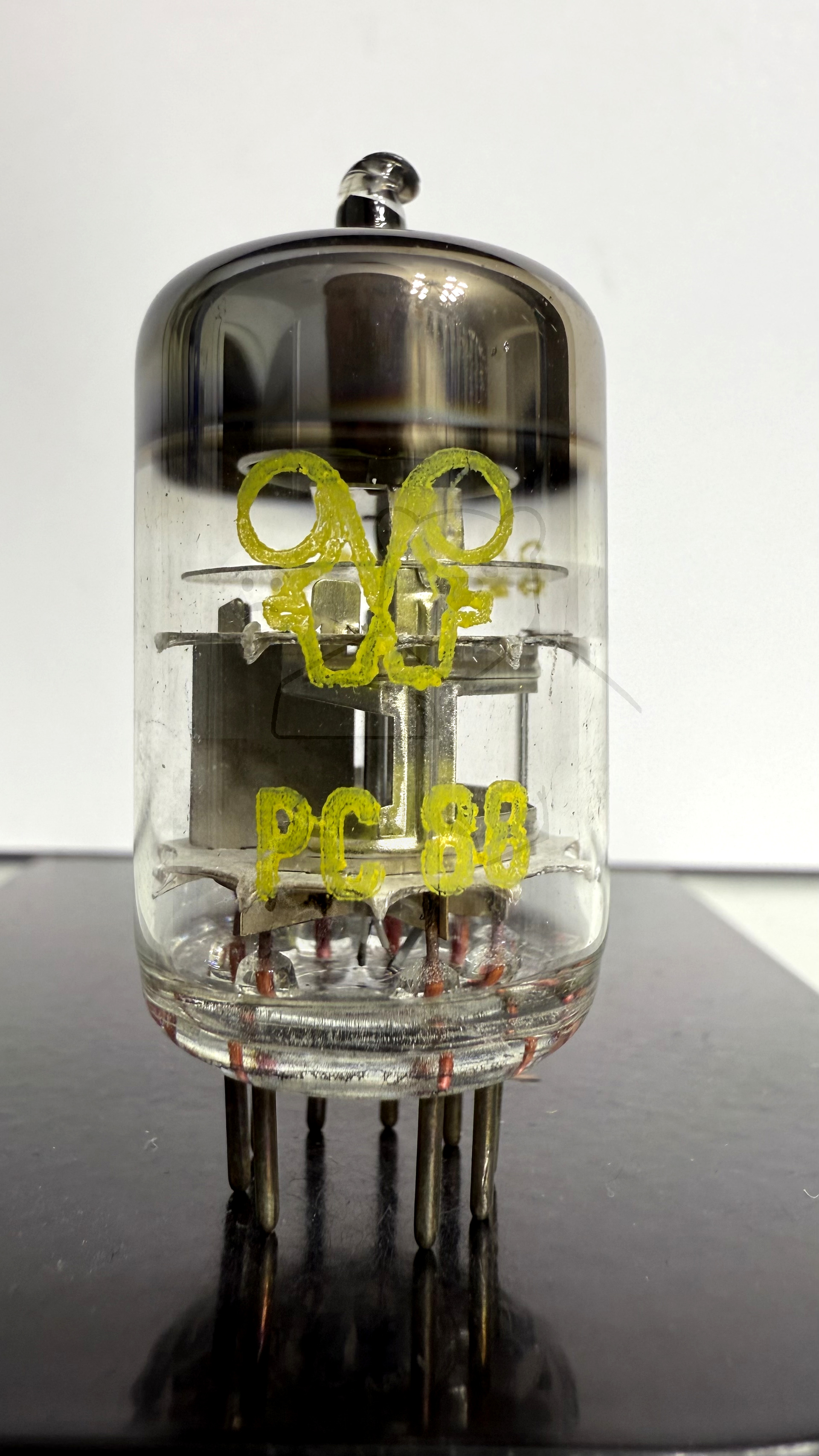

Röhre PC88 #5874 Bild 1
🔎 Alle Röhren vom Typ PC88 in der Sammlung
- → PC88 Inventar: 00935 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 01862 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 01866 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 01867 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 01899 Hersteller: → Siemens
- → PC88 Inventar: 01922 Hersteller: → SEL – Lorenz
- → PC88 Inventar: 01963 Hersteller: → RSD
- → PC88 Inventar: 02202 Hersteller: → London
- → PC88 Inventar: 02219 Hersteller: → Valvo
- → PC88 Inventar: 02264 Hersteller: → Telefunken
- → PC88 Inventar: 02278 Hersteller: → Valvo
- → PC88 Inventar: 02328 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 02359 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 02408 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 02411 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 02950 Hersteller: → Tungsram
- → PC88 Inventar: 03351 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03356 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03357 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03358 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03359 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03360 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03361 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 03362 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 04216 Hersteller: → Philips
- → PC88 Inventar: 04426 Hersteller: → Valvo
- → PC88 Inventar: 05102 Hersteller: → Siemens
- → PC88 Inventar: 05104 Hersteller: → Siemens
- → PC88 Inventar: 05500 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05601 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05696 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05700 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05708 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05750 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05812 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 05874 Hersteller: → Funkwerk Erfurt
- → PC88 Inventar: 06795 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC88 Inventar: 07199 Hersteller: → Philips
- → PC88 Inventar: 07200 Hersteller: → Philips
- → PC88 Inventar: 07201 Hersteller: → Philips
- → PC88 Inventar: 07202 Hersteller: → Philips
- → PC88 Inventar: 07203 Hersteller: → Philips
- → PC88 Inventar: 07204 Hersteller: → Philips
- → PC88 Inventar: 07205 Hersteller: → Philips
- → PC88 Inventar: 07206 Hersteller: → Philips
- → PC88 Inventar: 07215 Hersteller: → Philips
- → PC88 Inventar: 07216 Hersteller: → Philips
- → PC88 Inventar: 07498 Hersteller: → Unbekannter Hersteller
